在 3D 列印機之中， ATOM 這個機型算是能見度相當高的機種

使用者相當的多，相對的可以改裝的零件也頗多

今天水豚君要秀兩個自己設計的改裝部件給大家看，手中有這個型號的機器可以參考一下

先看一下改裝好的樣子，其實跟原本差異不大...

主要就是增加了修改為 TMC2208 步進驅動器、內裝甲、熱床 ，電源更換為 明偉 350W

內裝甲是什麼呢?

就是用 3MM 的黑鐵板做出來的結構強化件

有裝過 ATOM 的人應該都知道，ATOM 的裝甲裝如果有裝上去結構強度就能增加"一點點"

主要是因為原廠的裝甲固定點在兩端由很薄的鋁板所製成，並且透過M3這種力量較弱的螺絲鎖固定..

強度上當然比鋼鐵差一截....但是帥度加強

另外冬天列印時，其實還是挺需求熱床的....只是 ATOM2.5 掛上個尿袋後會覺得挺醜的

只是目前在 ATOM 2.0 2.5 於原廠端已停止開發的情況下

使用者想強化這兩個問題使用原本就較高價的原廠方案，現在又因停產可能售價更高

相較之下~自行改裝應該會是個比較經濟的做法

所以我們現在的改裝就從底下開始嚕

1. 內裝甲強化

內裝甲就是鐵片 + M5 螺絲+ T 型螺母的組合件

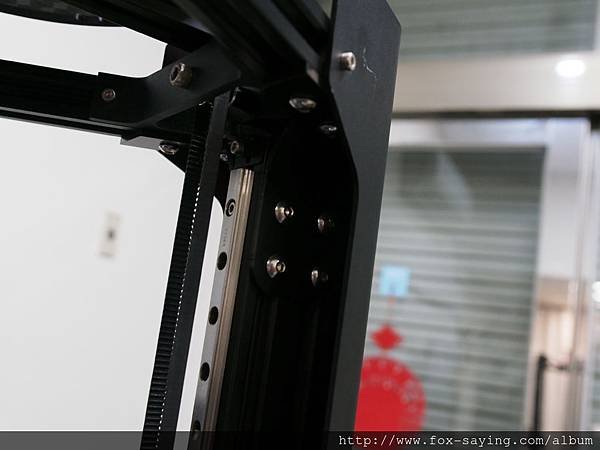

這邊算是十分簡單 , 鎖上去就好.....裝好後可以明確的感覺到.....剛性增加了!!!

另外有個題外話...

手上的螺絲數量因為十字的不足，所以改裝的當下，下方用十字但上方就用內六角替代了

2. 主板 SSR 明偉 350W 放置處

明偉的 350W 電源供應器比原本的變壓器強大許多

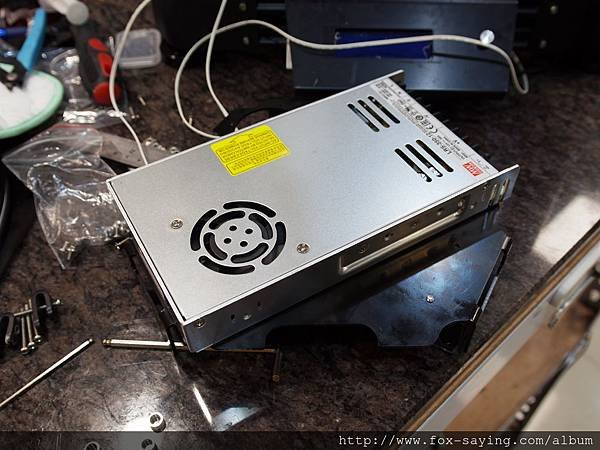

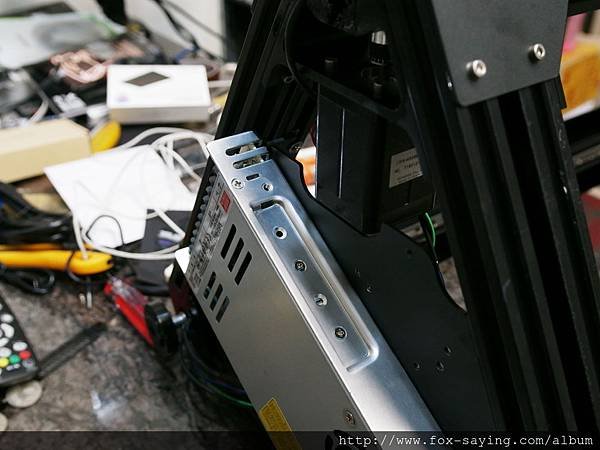

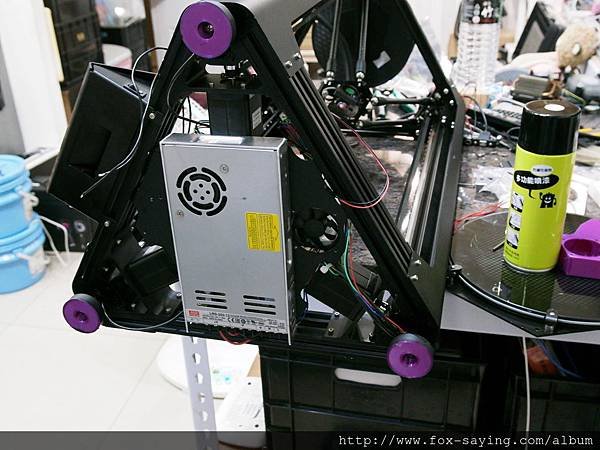

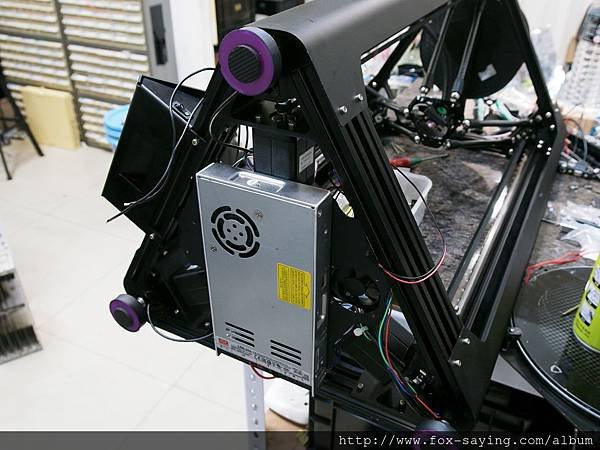

先鎖上去,電源供應器緊貼在主板架上....

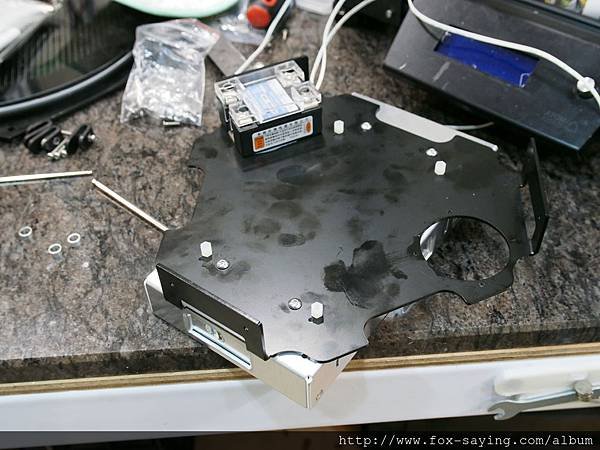

安裝上SSR 並且 SSR 底部塗上導熱膏來將底板作為散熱用

用這樣免除掉 SSR 的安裝散熱片需求

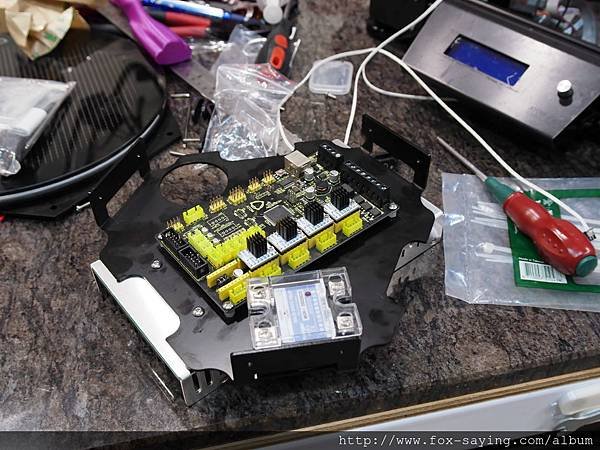

放入主板

上面由原本 DRV8825 更換為 TMC2208

這張照片中是假組合....等下要栽下來再安裝進去...

底板裝進去底部平面必須要跟馬達貼平

因為這樣才不會卡到另外的部分

電源裸露的部分還要再印製電源蓋來遮擋來防止不小心碰到....

電源供應器離底部有點太近,約剩下3MM...

雖然不影響....還在想要不要做調整時...

ATOM 原廠的腳座竟然斷了一個 XD

天意....原本想考慮購買鋁製的...

原本的腳座中間孔洞是 4.5mm...然後硬擠 m5 螺絲進去...!@#$%^&*

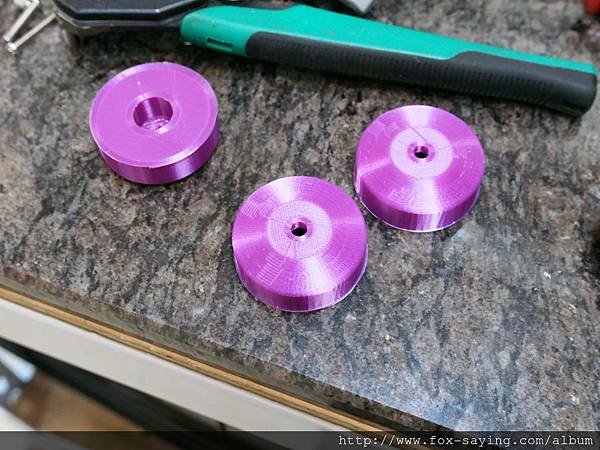

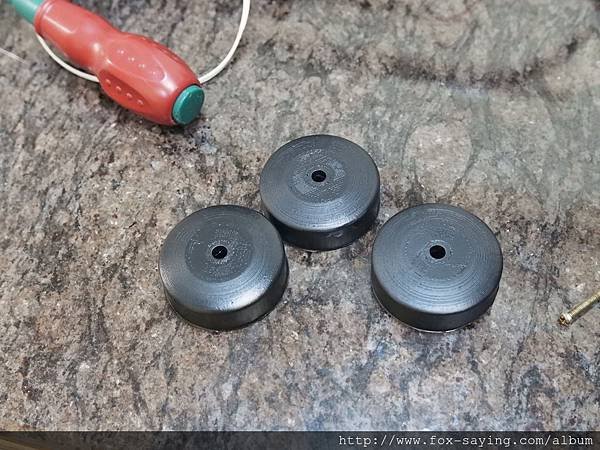

網路上購買要花點時間先印三個擋著先吧...

外殼 5 圈,內部填充 80%

噴上黑漆後就感覺有點像一回事

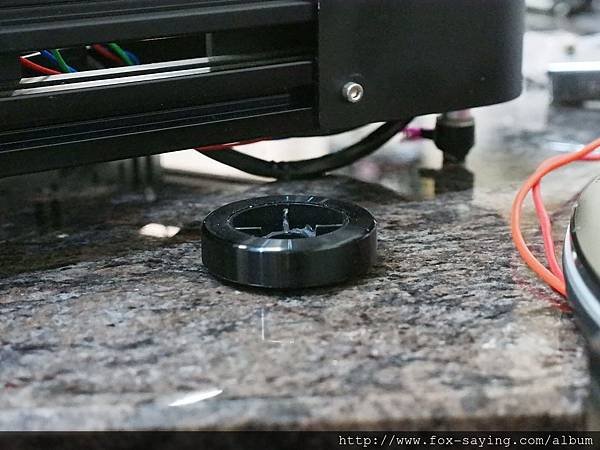

底部安裝上去,屁股一覽....

然後再貼上避震止滑墊

噴漆消光黑,不由底部看....還蠻有一體感的!!!

目前看起來列印的腳座材料強度也夠

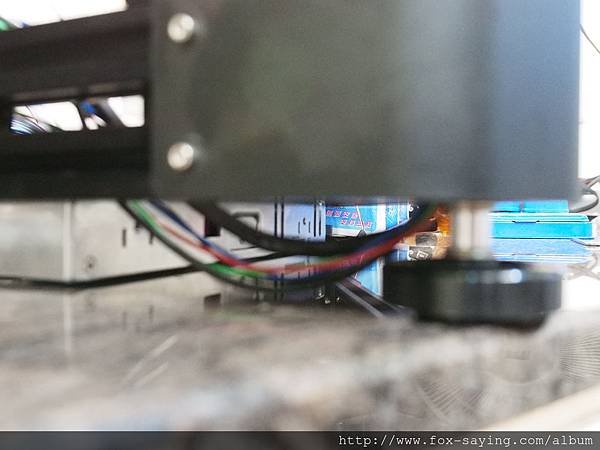

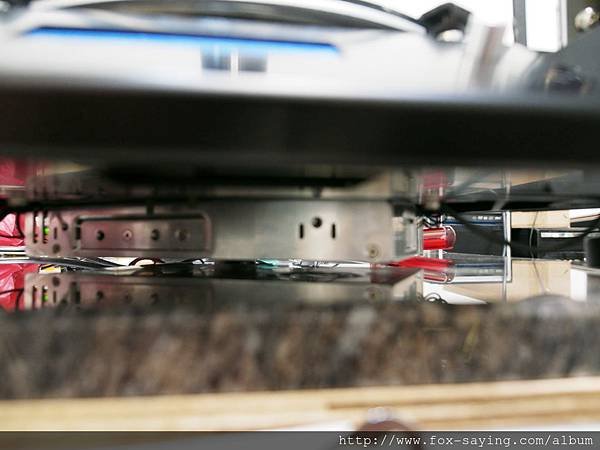

更換後高度約有 1CM 這高度算是可以接受的，氣流交換應該很充足

散熱片高度夠,但是考慮了一下,順便把散熱片改成小的,並且裝上"專用"導風罩...

風扇是原廠的原本風扇,缺點是風壓低...但是十分安靜....所以設計想法是風流一點都不能外露

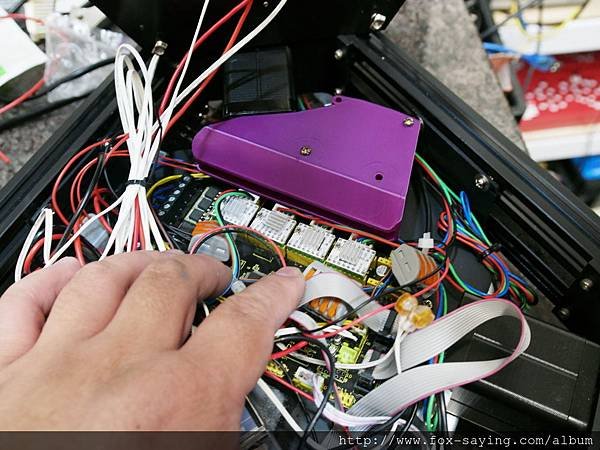

吹的範圍除了 TMC2208 以外 順便照顧到了 MOS 區....餘風在吹向 SSR

電線露出來了...晚點再整理一下

不過遮蓋的感覺還算不錯....

3. 熱床改裝

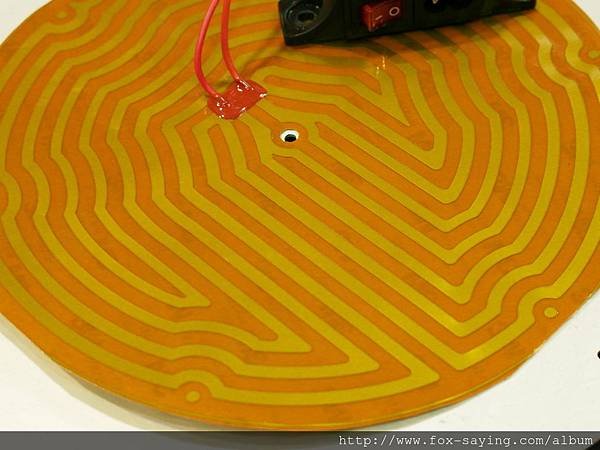

熱床選了 PI 加熱膜 100W...發熱快效率高....

但是後來發現 W 數有點不對,加熱時間有點久....

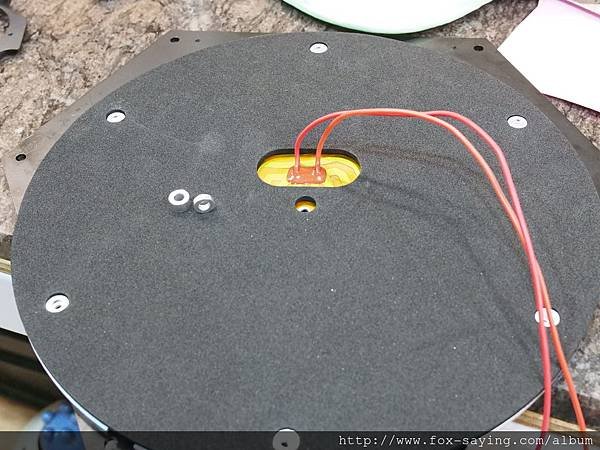

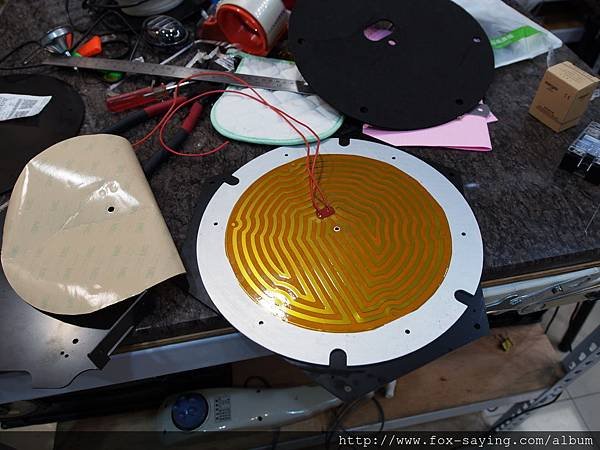

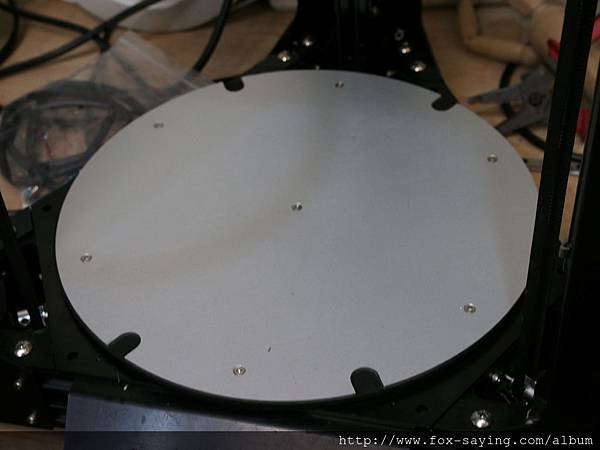

加熱膜自代膠....對好中心點,貼附在鋁板上...

穿過隔熱墊,放入水平支撐用鋁墊片...鋁墊片為六個 3MM 一個 6MM 在中間

隔熱墊下方還有兩片 3MM 鐵板~作為支撐結構的加強....怕中心凹陷

不過後來覺得應該主底座一片六角形就夠了~XD!

接上去後....線接完後開始準備修改韌體....

也是這時候發現熱床加熱能力有限!!!! (就是為何前面說發現 W 數不對的原因)

大家實操作時可考慮改成兩片或者是換成功率更大的....

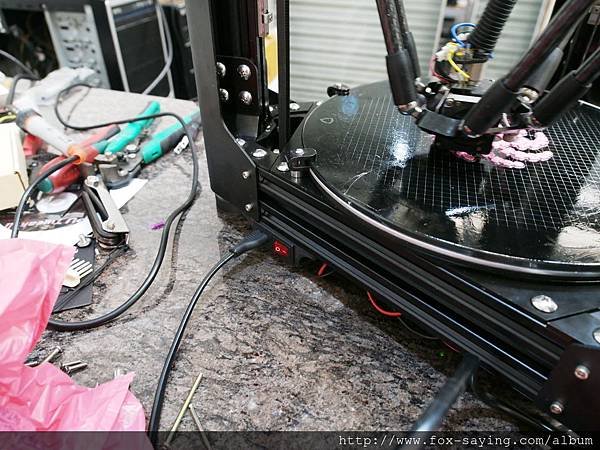

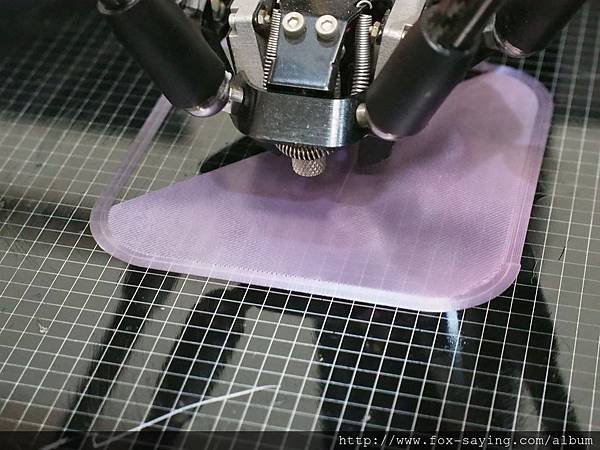

調整水平後...先試印個薄膜

應該算是夠平吧....

熱床瓦數不太夠,設定為 40 度...

如果設定為 60 度，加熱的時間會太久

鋁板的導熱能力算是均勻...

電線還沒有整理....

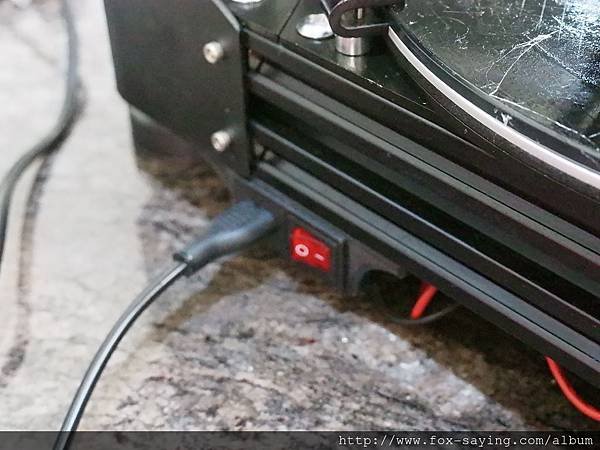

原本 ATOM 的電源控制,在這邊廢掉有點可惜

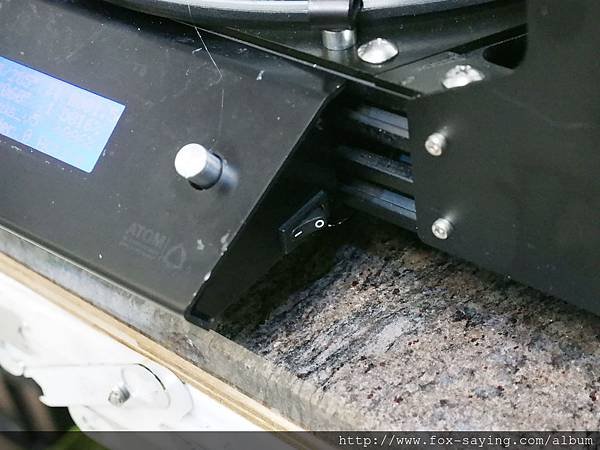

所以我把線路修改為把原本變壓器接頭的開關....

原本的開關變成來控制這個 DC 接頭 12V 輸出的開關...

也許未來可以用來供電給其他設備

例如接個 LED 燈 或是風扇之類的....

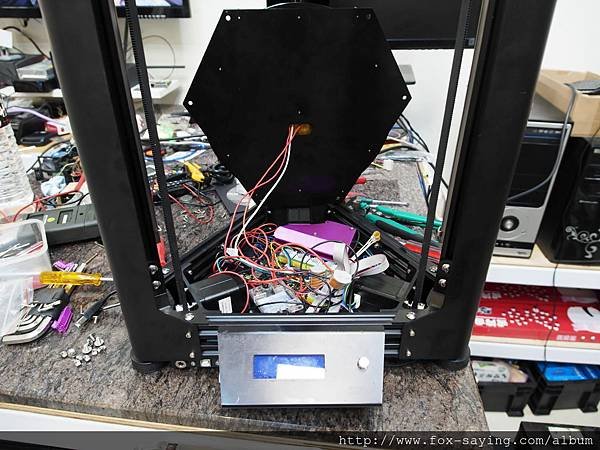

裝完測試

起始G-CODE 每個人都不太一樣下面是我的起始G-CODE

G28 ; home all axes

G1 F5000 Z50

G1 X0 Y-100 Z50

G1 Z20 E20

G1 X-90 Y-50 F1500

G1 Z0.2 F3000 ; 清噴嘴

G92 E0 ; 清噴嘴

G1 Y50 E8 F600 ; 清噴嘴

G92 E0

G1 F200 E3 ; prime extruder

起始G-CODE動作影片

因為ATOM如果不做這動作,有時候噴嘴前端會有一段長度是沒有料的狀況

所以就用G-CODE來處理這事情~免掉每次手動清料的問題

列印的過程大概是這樣子

印完是這樣....(他改了POST~~~!)

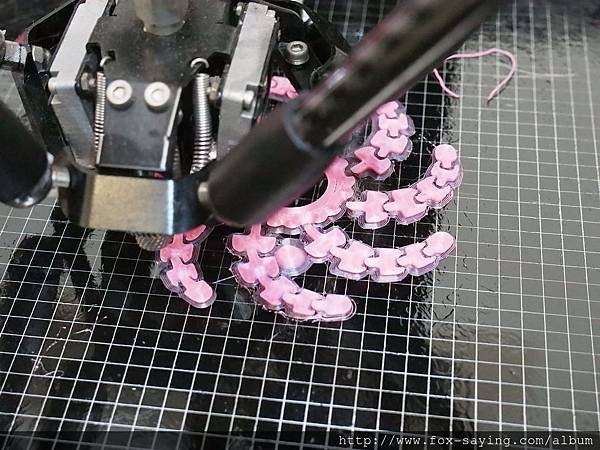

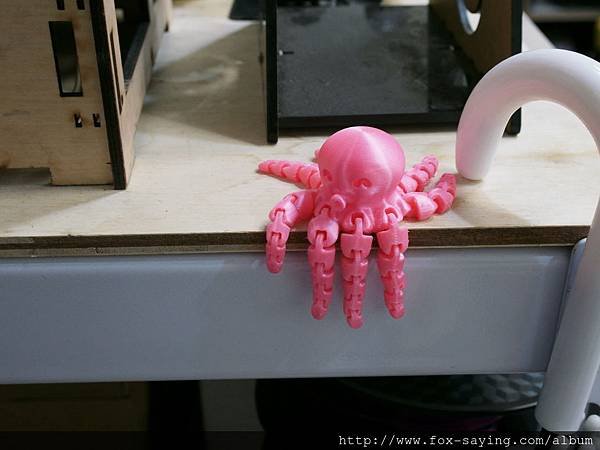

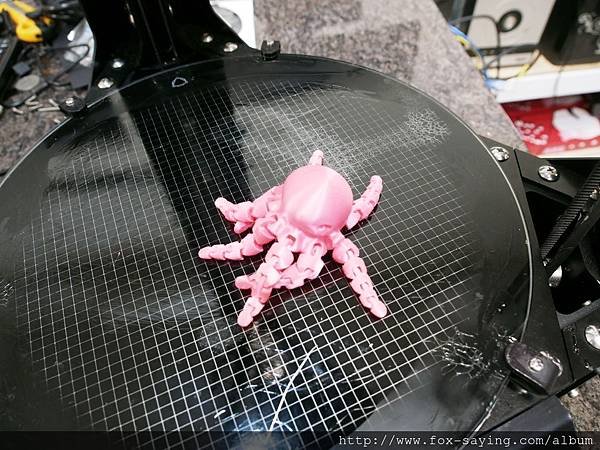

列印好的樣子...當作擺飾應該是沒有什麼問題

影片....比較看得出關節的狀況

換了變壓器能供應給熱床,也比較不會翹...

金屬強化底板的部分因為是um級的平整度....所以玻璃上去也不會因為鎖扣的位置不同

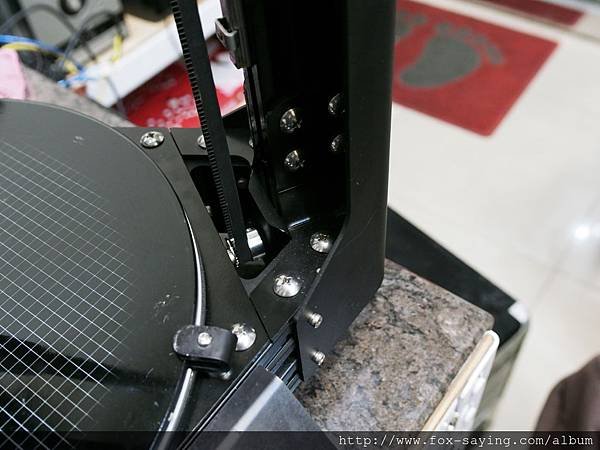

導致第一層印起來不平, 並且內裝甲藏在原本的atom裝甲之下...

讓atom內裡也硬起來...畢竟相對於d-force的裝甲 ....atom的裝甲就單薄軟爛多了="=

原廠熱床要一萬多, 目前停產...而原廠為了塞進去變壓器,

下面多了一圈我的感覺是比較粗糙的作法...很多餘少了原本的優雅

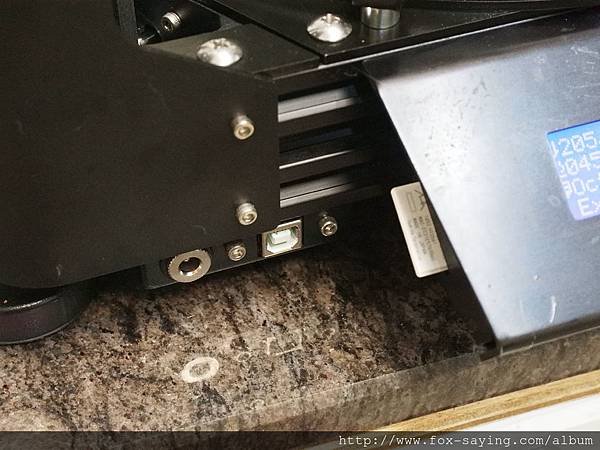

另外原本主機底板是塑膠板,也改成2mm的金屬板了...硬硬的= =

這次改裝除了價格比原廠低,還延續著接近原本的比例(因為換了腳座偷偷拉高了接近0.7~0.8cm)

更何況看不到的 更強的結構 tmc2208靜音 不用掛尿袋的電源 .... 這些附加價值

恩~算一下成本好了

明偉350w 890 元
金屬件 包含6+6個內盔甲強化件 主板架 上蓋 圓形金屬強化蓋 圓形6061鋁板 3200元
金屬防鏽處理1000元
SSR 250元
PI加熱膜 600元
雜費螺絲 200元
TMC2208*4 680元

總共6820元....

水豚君為樂趣而生 ... 下次再見
https://www.facebook.com/CapybaraFantasy/

===============================================

20190420更新

有人跟我要檔案 ,都在這了...

https://www.thingiverse.com/thing:3576258

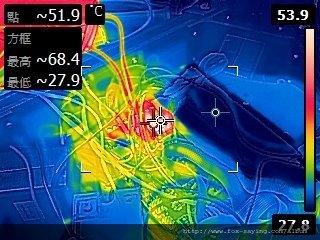

後來實測...直接由主板mos拉出來...冷氣房26度下熱床加熱到80度時

mos溫度最高68度左右...還可以接受...因此移除SSR

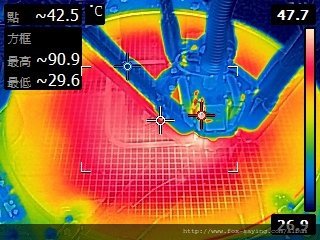

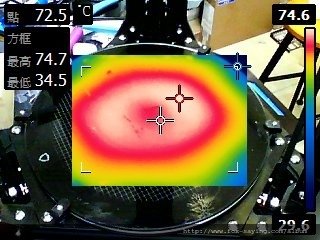

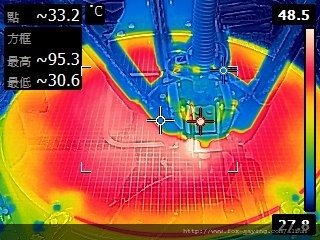

設定 熱床溫度70度 中心加熱貼片的溫度約為72.5~最高74.6...看起來均勻
