PROBOX 主要產品主要是電腦用硬碟使用的外接盒與一些 3C 週邊產品

因為產品的品質與品相都還算不錯,所以我蠻常買這家的產品來使用並順手介紹給大家

這一家的產品累積到現在為止已經購入了三項

首先跟大家聊過的是行動電源

耍可愛不是 阿愣 的專利 PROBOX 貓咪行動電源 也頗吸睛 純開箱

07

這是我買過這樣多顆行動電源中唯一一顆放在桌上會被偷走的

另外是讓我很滿意的硬碟外接盒系列~目前我們這邊已經跟大家介紹過兩種外接盒,分別是

備份系統好簡單 PROBOX 2x HDD Docking Station USB3.0 硬碟外接器 (硬碟座)

PROBOX HDK-SU31 2.5 吋 USB3.1 SATA III 鋁合金 SSD / HDD 硬碟外接盒 簡單開箱小測

現在輪到狼大來跟大家介紹同是此廠出品可以裝更多硬碟的外接盒

PROBOX HF7-SU31C

請大家接著看狼大表演

產品特點:
1.USB3.1 Gen2高速傳輸介面,速率最大可達10Gbps,並支援UASP加速模式
2.Type-C連接埠允許正反插入連接
3.可安裝最多四顆不同廠牌、形式及容量硬碟
4.電源同步功能,外接盒可與電腦主機電源同步開啟/關閉,節省電力消耗
5.簡易安裝的抽取式硬碟擴充槽設計
6.免拆外殼即可取下/安裝風扇,可自行清潔及更換風扇
7.自動/手動風扇轉速控制,具備三個可控制檔位

產品規格:
型號:HF7-SU31C
傳輸介面:USB3.1 Gen2 Type-C,最大傳輸速率10Gbps(Gen2)、5Gbps(Gen1)
支援硬碟:2.5吋/3.5吋,SATA1/2/3,不同廠牌、形式及容量可同時安裝使用
前方LED:電源(雙色顯示運作/睡眠狀態)、獨立4個硬碟讀寫、風扇手動/自動控制、風扇三檔速度、電源同步
電源輸入:12V/5A
尺寸:225.8(D)x128(W)x172(H)mm
重量:1.7公斤(本體)

外盒正面,有商標、型號、產品名稱、本體正面及側面圖、內附傳輸線種類、支援硬碟容量、2.5吋轉接架、產品特色圖示,產地為台灣


外盒背面,有規格說明、特色介紹、包裝內容物、廠商聯絡資訊、產品條碼

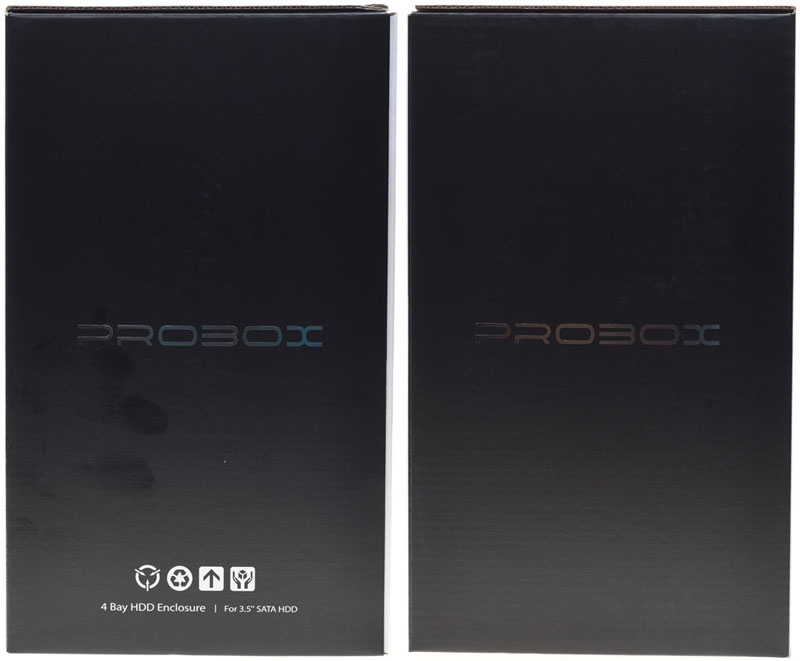

外盒左右兩側為黑色底色,中央有商標銀色亮面印刷

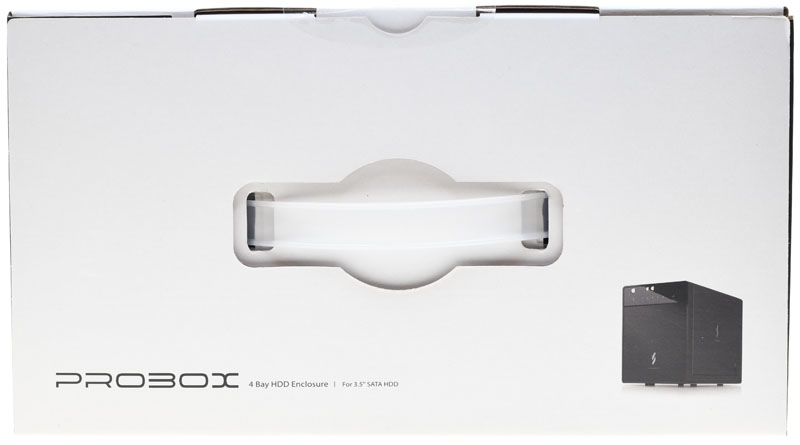

外盒上方有提把,也有商標、名稱、外觀照片

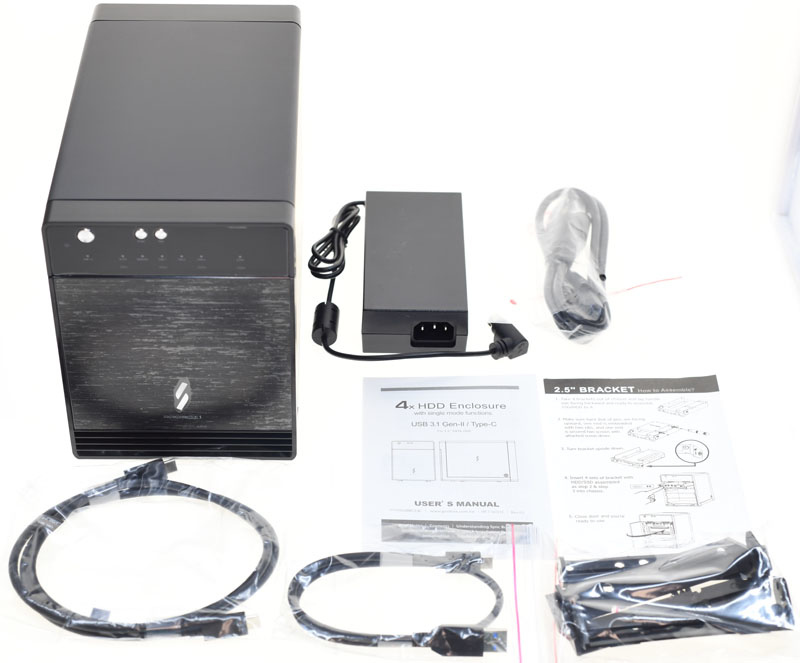

包裝內容一覽,有外接盒本體、電源轉換器、交流電源線、快速安裝說明、USB3.1 Gen2雙頭Type-C傳輸線、USB3.1 USB-A to USB-C傳輸線、配件包

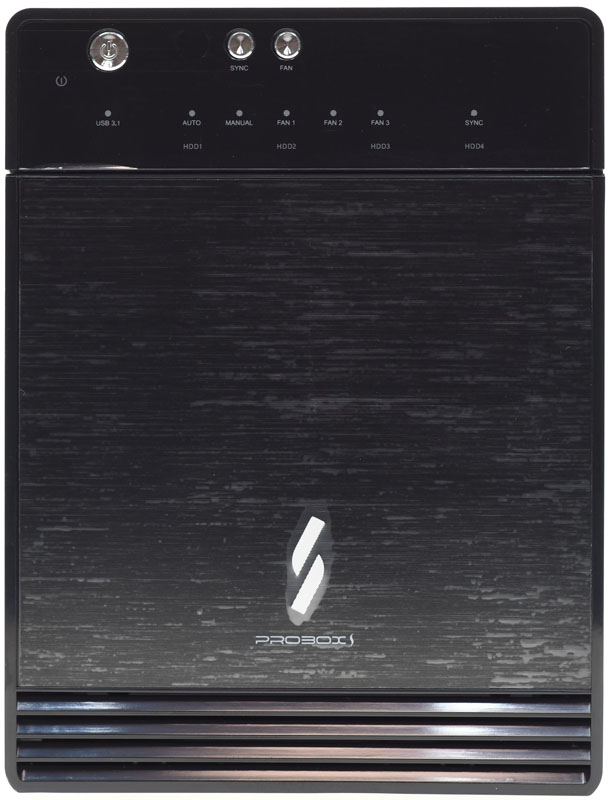

正面面板上方為開關/指示燈面板,下方磁吸式防塵門有髮絲紋金屬飾板及長條狀進氣口,表面都貼上防止刮傷的膠膜

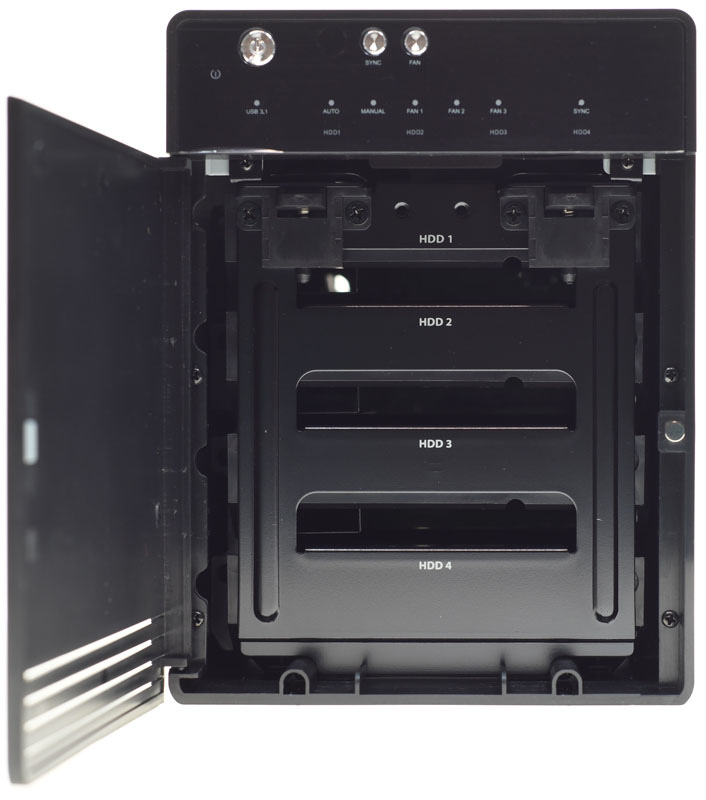

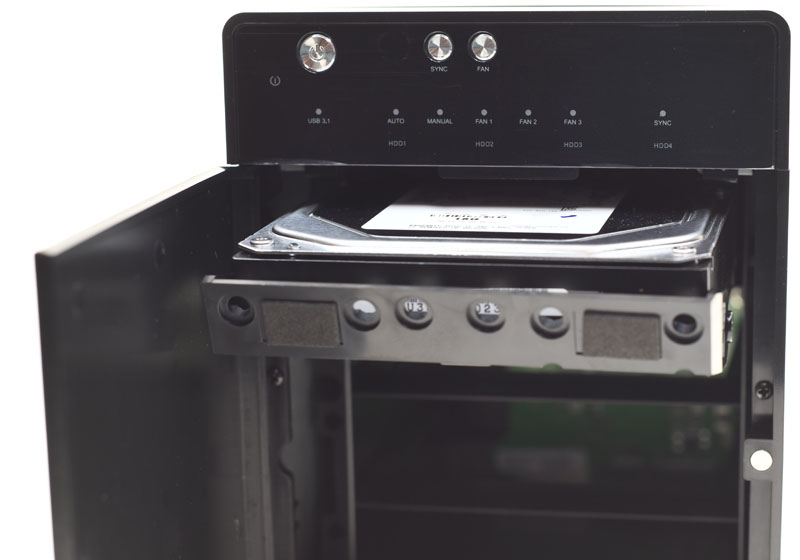

打開正面下方磁吸式防塵門,內部有四個硬碟擴充槽,前方有一片固定擋板,擋板上方印上擴充槽編號


將固定擋板上方左右兩邊彈簧卡扣同時往下壓,就可以解除鎖定並取出擋板

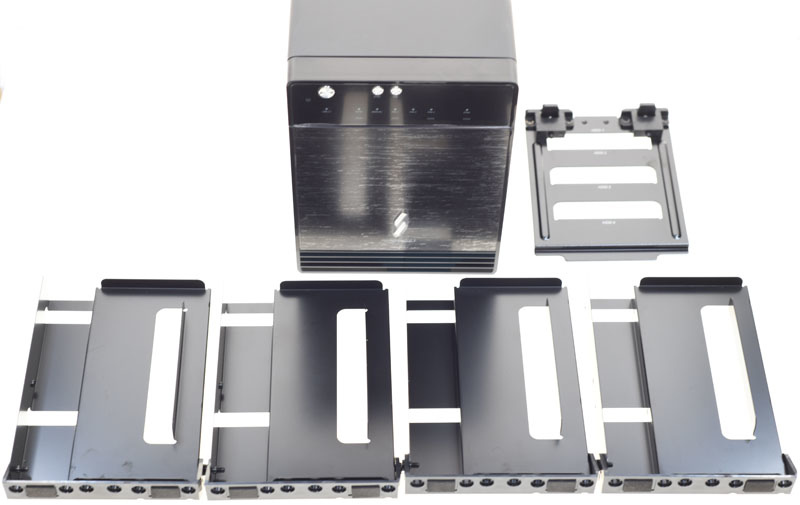

自本體擴充槽取出隨附的四個2.5吋轉接架

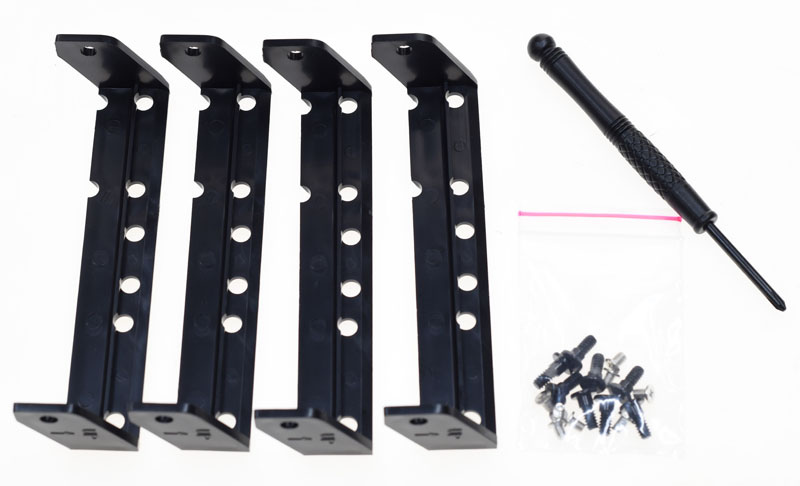

隨附配件包內有四個3.5吋硬碟用手把、螺絲、螺絲起子

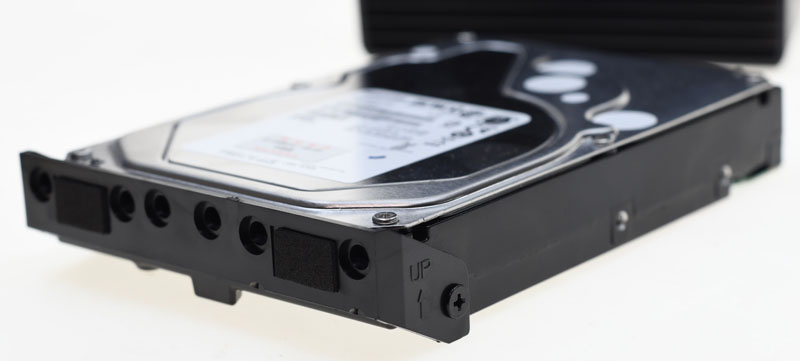

若要安裝3.5吋硬碟,使用黑色螺絲將手把鎖在硬碟兩側最前方的螺絲孔,安裝時注意把手上”UP”字樣及箭頭要朝向上方

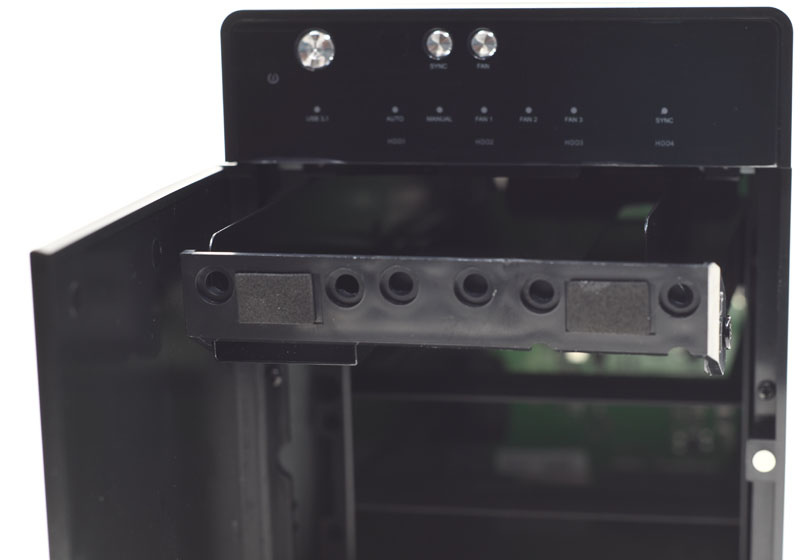

3.5吋硬碟安裝好手把後,就可以插入抽取槽內

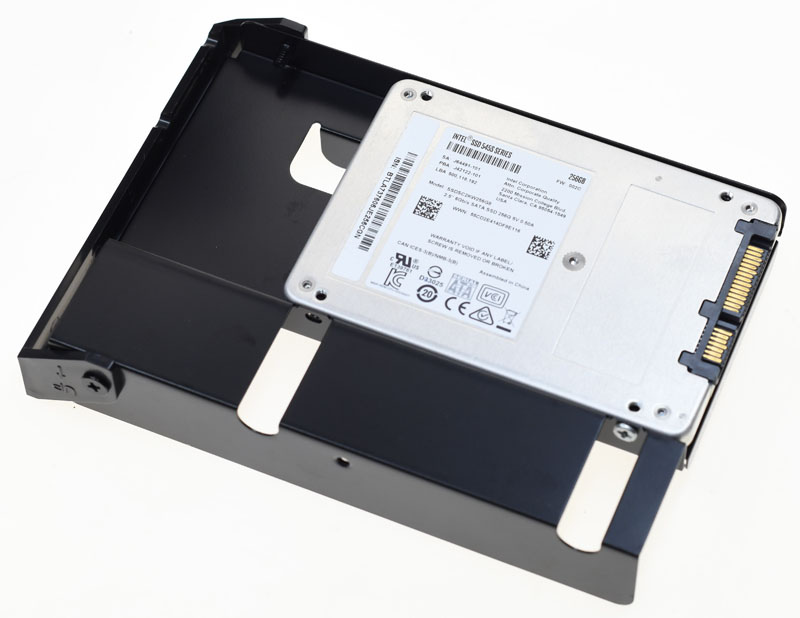

若要安裝2.5吋硬碟/SSD,則需使用2.5吋轉接架,使用銀色螺絲將2.5吋硬碟固定在轉接架上,安裝時注意SATA連接器金手指方向


2.5吋硬碟安裝在轉接架上後,就可以插入抽取槽內


所有的硬碟安裝完成後,就可將擴充槽前方固定擋板裝回,並關上防塵門

側面外殼有PROBOX商標字樣,電源輸入插座設置於右下角處

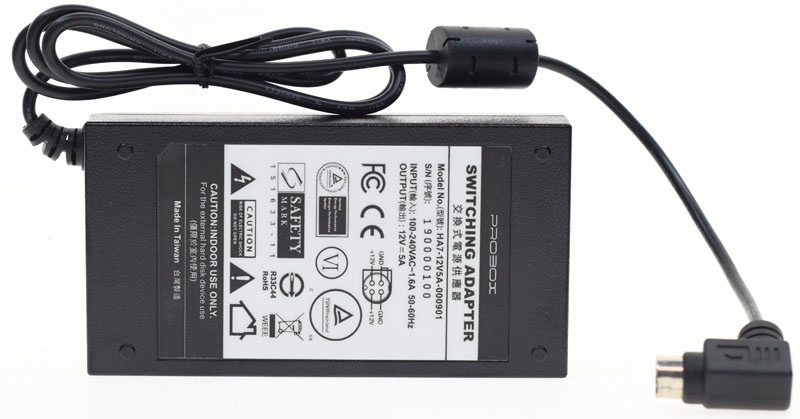

隨附的電源轉換器輸出規格為12V/5A,搭配L型四孔插頭

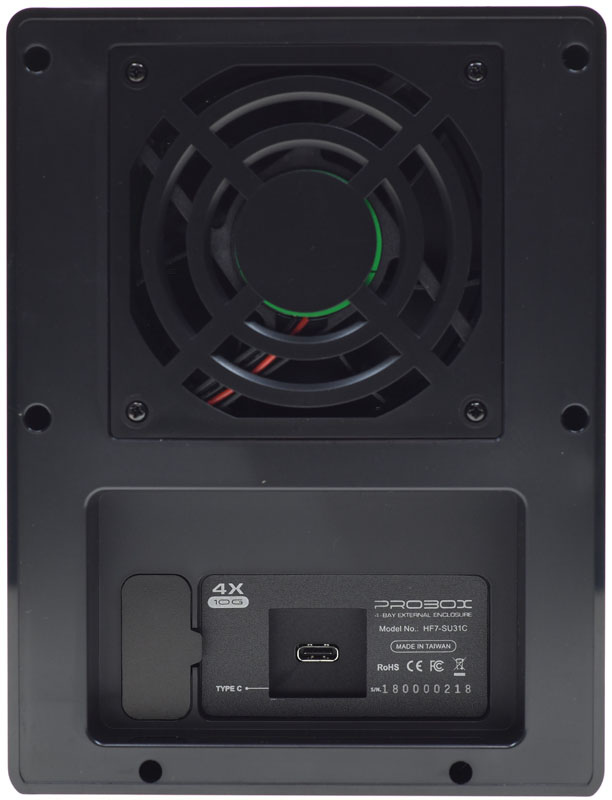

本體背面上方為內部8公分風扇的護網,下方為USB-C連接埠及產品型號/序號標籤

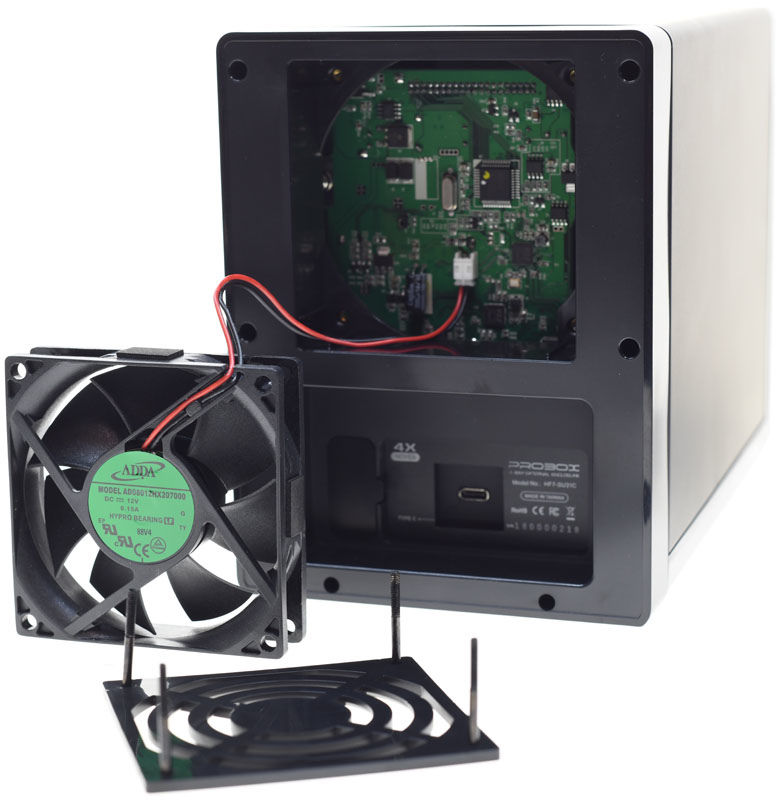

鬆開風扇護網四個固定螺絲,就可取下護網及內部的風扇,風扇與主電路板之間使用可拆卸式2pin連接器

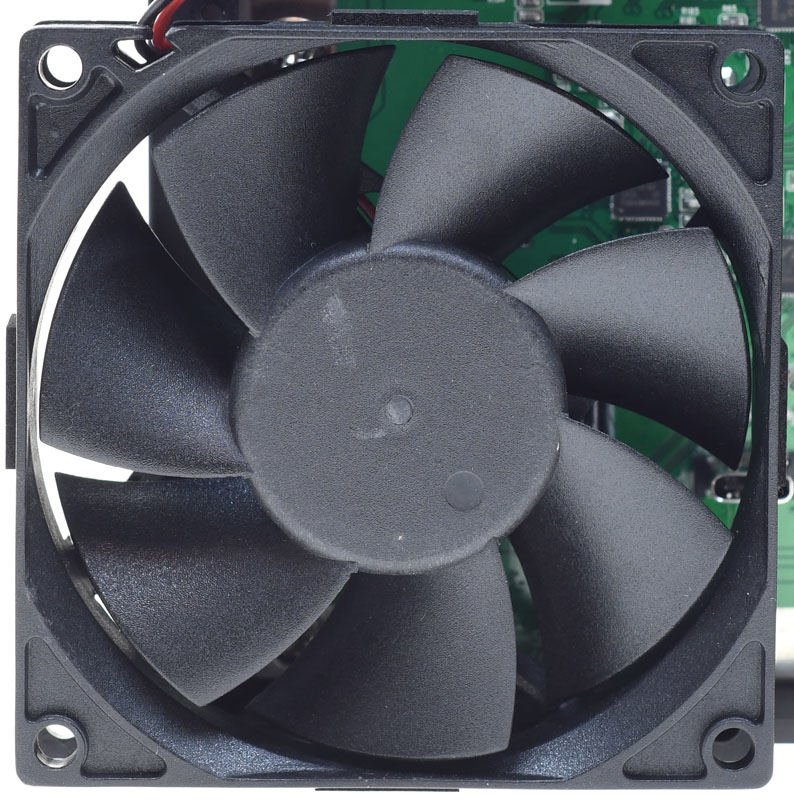

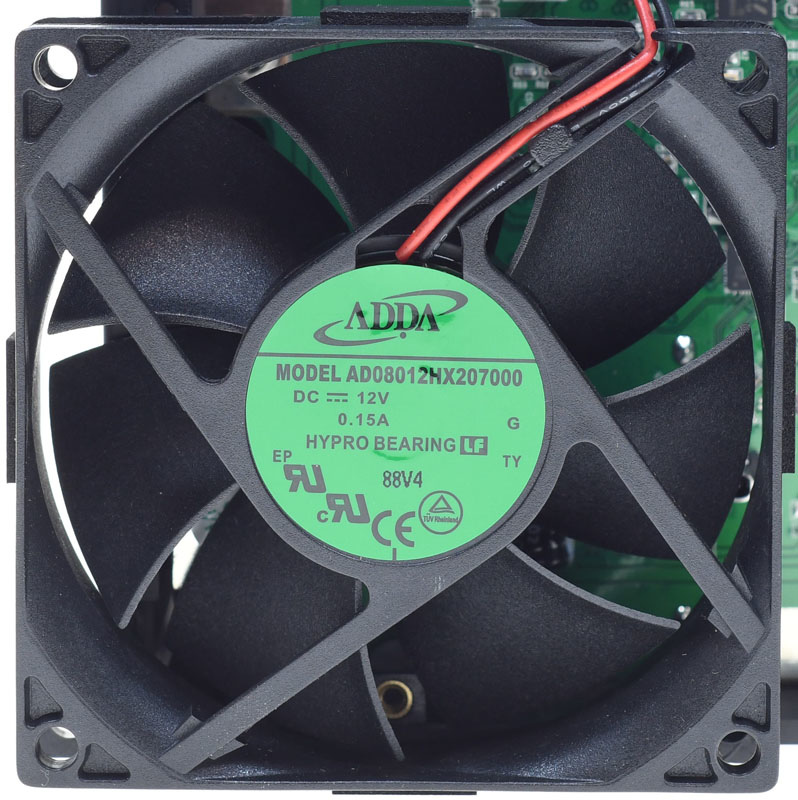

使用的風扇為ADDA AD08012HX207000,為80x80x20、12V 0.15A HYPRO(含油)軸承風扇,最高轉速3000RPM


風扇的扇葉設計與一般風扇略有不同

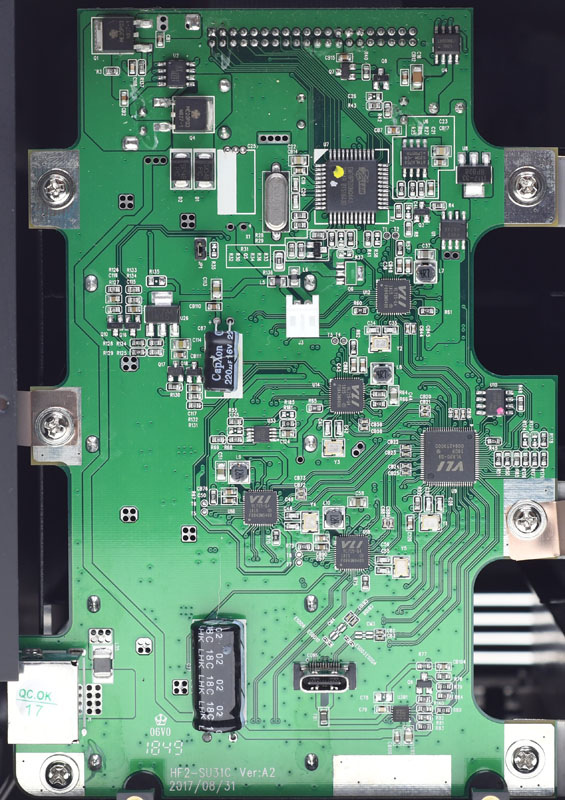

主電路板,此外接盒採用的方案是VLI(VIA Labs ,Inc.)的VL820 Super Speed USB3.1 Gen2集線器控制IC,搭配四個VL715 Super Speed USB3.1 Gen2轉SATA 6Gb/s橋接控制器,並使用一個ELAN EM78P520NQ44J微控制器進行風扇/裝置電源的相關控制

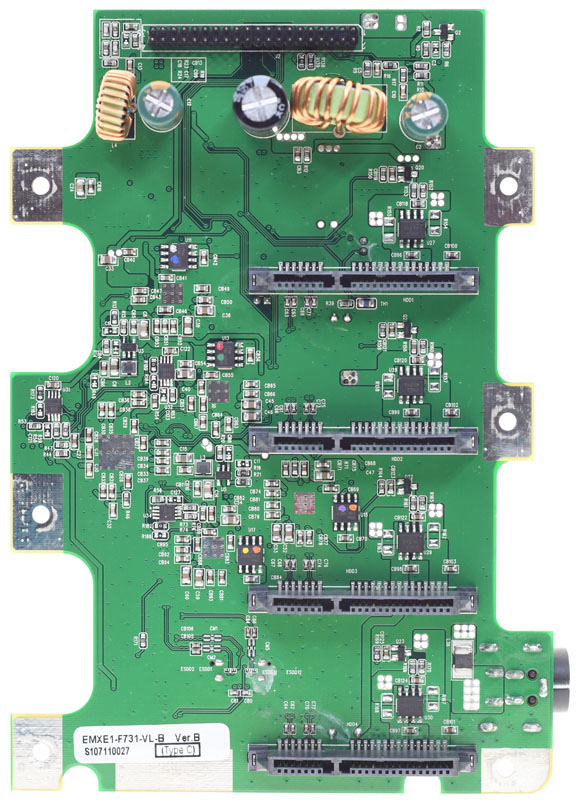

主電路板另一面最上方是前面板開關/指示燈連接接頭及電源轉換電路,中間及下方有四個SATA連接器,每個SATA連接器都有一個控制5V/12V供應的MOSFET

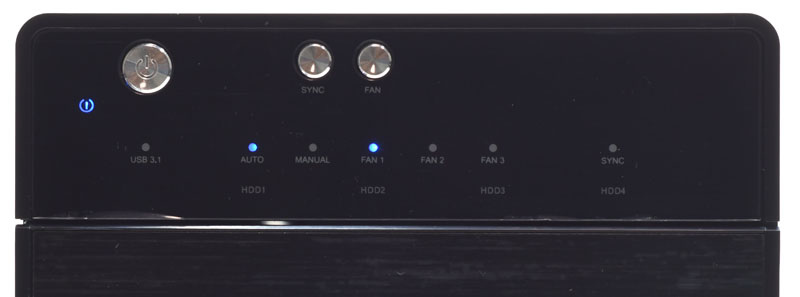

正面上方面板開關及指示燈
最上方三個按鈕由左至右分別為電源、電源同步切換(SYNC)、風扇模式切換(FAN),下方指示燈由左至右分別為電源、USB3.1連線、風扇AUTO/MANUAL/1段/2段/3段、電源同步SYNC,最下排為HDD1至HDD4四個硬碟讀寫指示燈

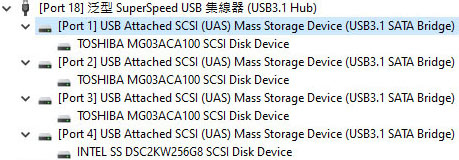

連接電腦後,會偵測到一個USB3.1 SuperSpeed集線器、四個USB3.1 SATA Bridge及所連接的硬碟

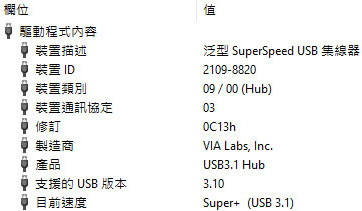

USB3.1 SuperSpeed集線器硬體資訊

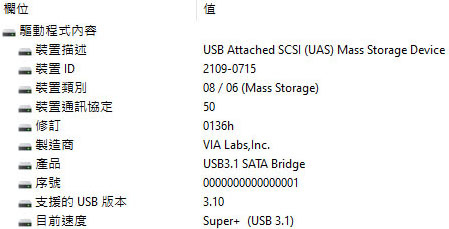

USB3.1 SATA Bridge硬體資訊,支援UAS(USB Attached SCSI)傳輸模式,可提升傳輸效率

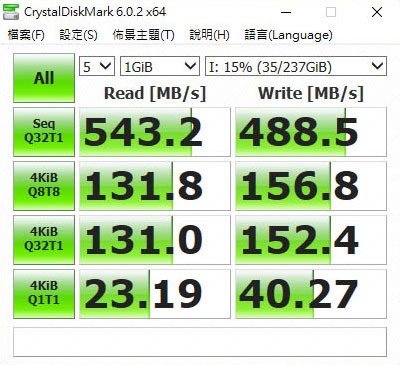

搭配Intel 545s 256GB(SSDSC2KW256G8)固態硬碟的CrystalDiskMark測試數據

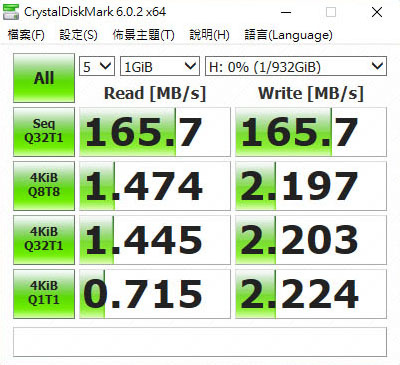

搭配TOSHIBA 1TB(MG03ACA100)硬碟的CrystalDiskMark測試數據

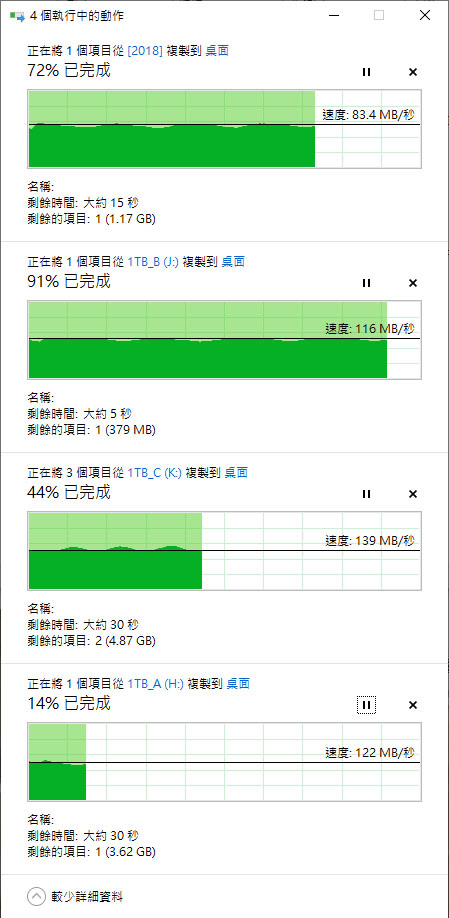

外接盒內四個硬碟同時對主系統碟(SN750 500GB)寫入單一大檔案的數據



結論:
PROBOX HF7-SU31C硬碟外接盒可安裝最多四顆不同廠牌、形式及容量硬碟,抽取式硬碟擴充槽使安裝更簡單,具備USB3.1 Gen2高速傳輸介面及Type-C雙向連接埠,支援UASP能讓傳輸效率更好,電源同步功能可讓外接盒與電腦主機同步開啟/關閉電源以節省電力消耗,免拆外殼即可取下/安裝風扇方便清潔及更換,自動/手動風扇轉速控制讓散熱及運作噪音取得平衡
