NZXT KRAKEN X53 240mm 雙風扇一體式水冷簡測 By 港都狼仔 @ 傻瓜狐狸的雜碎物品

說起一體式水冷 ( 20 年前我們稱為模組化水冷) 的最大代工廠 Asetek 就著一種遇見老朋友的心情

那段太多玩具要自己動手的時代，有些產品的型成與量產化都是一段很長又不見得能說明白的故事

很高興 Asetek 可以一路走到現在，並且為許多品牌做出了許多好產品

這次狼大要帶給大家看的

NZXT KRAKEN X53

同樣也是出自 Asetek 的手

/tmp/phpcJnrue

接下來就來看狼大帶著大家說這個水冷散熱器吧

NZXT KRAKEN X53特色：
1.水冷頭可朝任何方向安裝，可旋轉RGB上蓋及NZXT標誌以搭配安裝方向
2.除本體RGB外，額外多一組HUE2輸出通道，可控制NZXT AER RGB 2風扇或其他HUE2配件，提供絢麗燈光效果
3.搭載Asetek最新第七代幫浦及一體式CPU散熱技術，確保CPU溫控管理能有最好的散熱品質，有效降低CPU溫度，維持CPU運作效能，同時保持靜音運作
4.搭配全新CAM軟體，可以控制水冷幫浦及RGB燈光的運作，也能與其他NZXT RGB配件做更佳的同步設定
5.全鋁合金材質240mm水冷散熱排，可安裝兩個120mm風扇，最佳化散熱氣流及冷卻性能
6.隨附兩個AER P120 120mm FDB液態軸承四線式PWM轉速控制靜音風扇，MTBF長達60000小時，同時兼顧散熱性能、耐用性、低噪音
7.支援Intel/AMD多種新款CPU平台，處理器接觸面已預塗散熱膏，安裝步驟簡易
8.提供六年產品保固

NZXT KRAKEN X53產品規格：
水冷頭尺寸(H*W*D)：80x80x55mm
水冷頭底部材質：銅
幫浦轉速：800-2800±300RPM
幫浦功率：12V/0.3A
相容CPU平台：Intel LGA1366/115x(含背板)、Intel LGA2011/2011-3/2066(免用背板)、AMD AM4/TR4(不含背板)
散熱膏：預先塗抹
RGB上蓋旋轉角度：360度，每分格30度
RGB上蓋LED數量：9顆(外環8顆+標誌1顆)
RGB上蓋HUE2通道輸出電壓：5V
RGB上蓋HUE2通道支援裝置：4個燈條(每個燈條10顆LED)；或5個AER RGB風扇；或6個HUE2配件
水冷排尺寸：275x123x30mm
水冷排材質：鋁
水管材質：超低蒸發橡膠與尼龍編織套筒
可安裝風扇數量：2個120mm風扇
風扇型號：AER P120(隨附兩個)
風扇規格：120x120x26mm
風扇功率：12V/0.32A，3.84W
風扇軸承：FDB液態軸承
轉速控制：4pin PWM
風扇轉速：500-2000±300RPM
最大氣壓：0.18-2.93毫米水柱
最大氣流：18.28-73.11CFM
風扇噪音：21-36dBA
風扇壽命：60000小時

外盒正面，上方為產品名稱，中間為產品外觀

外盒背面左側為產品特色及CAM軟體說明，右側為安裝示意圖

外盒右側面有多國語言產品規格

外盒側面有多國語言產品特色及產品條碼

外盒頂部有商標及產品名稱

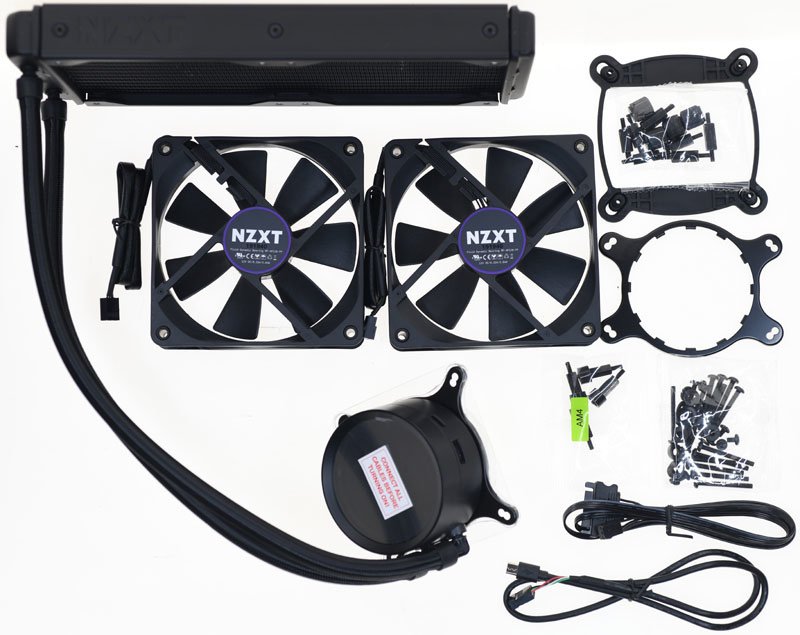

包裝內容，有KRAKEN X53一體式水冷本體、兩個AER P120風扇、Intel/AMD扣具及螺絲組、水冷頭連接線材、說明書

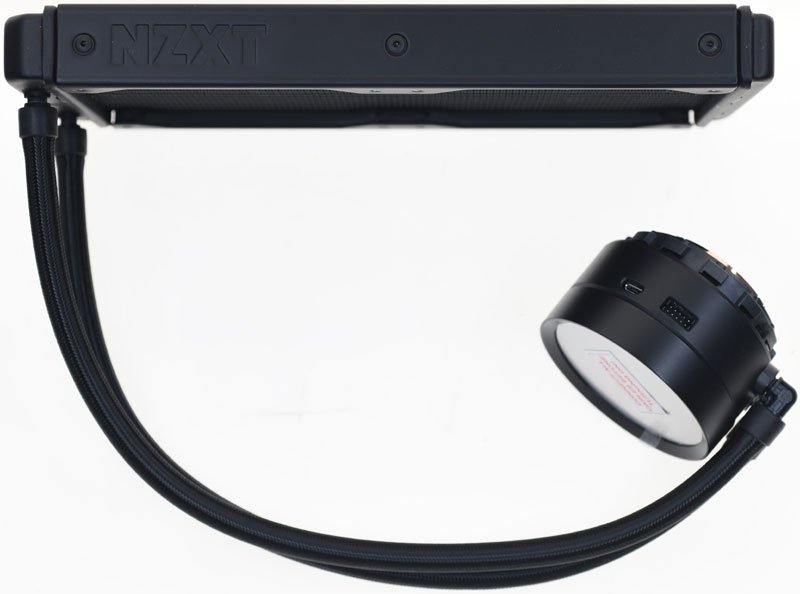

KRAKEN X53一體式水冷包含水冷排及水冷頭，幫浦設置在水冷頭上，兩條水管均有包覆編織網，長度為40公分，直徑為10.8mm

全鋁製水冷排，尺寸為275x123x30mm，進/出水管位於同一側，側面有NZXT字樣凹印

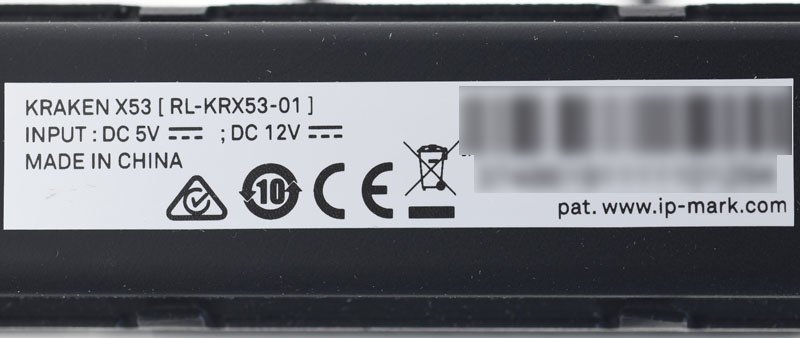

水冷排底部貼紙有型號、輸入電壓、產地、序號條碼

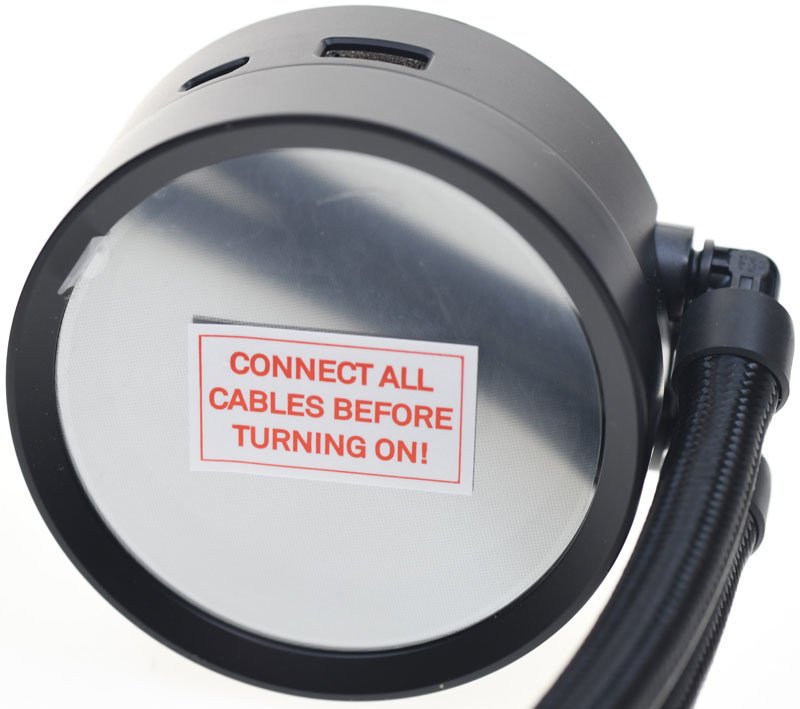

水冷頭採圓柱形設計，尺寸為80x80x55mm，上方RGB可旋轉上蓋的面板覆蓋保護膜，保護膜上的警語提醒使用者先連接好所有線路再開啟電腦電源

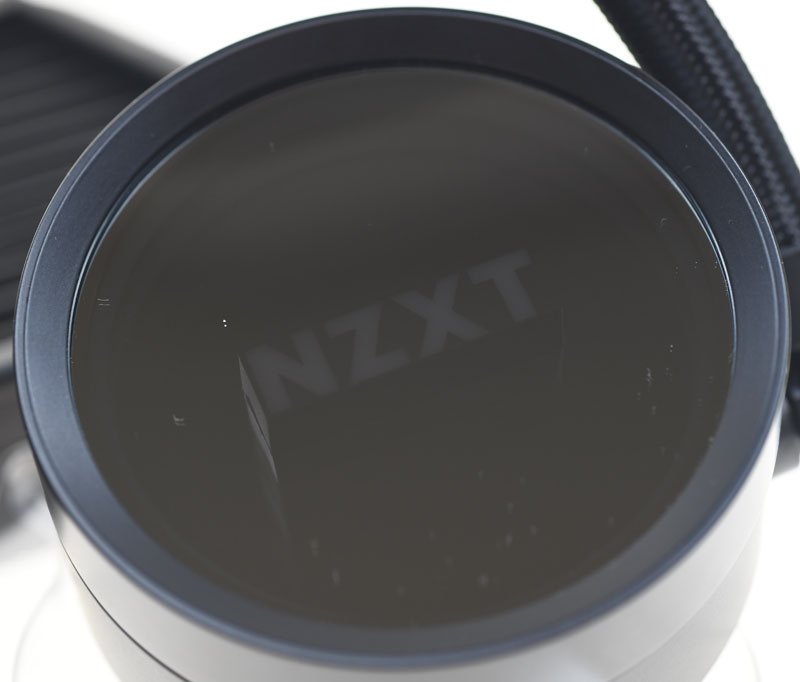

將保護膜撕除後，就可以見到RGB鏡面面板，為避免不小心受損，建議等到所有配件安裝完成，開機測試正常後再將其撕除

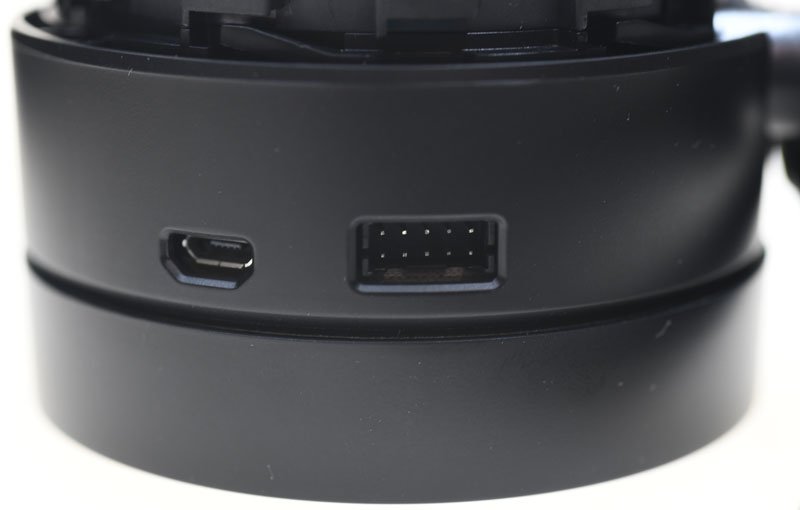

水冷頭的電源/信號/控制線路採可移除式設計

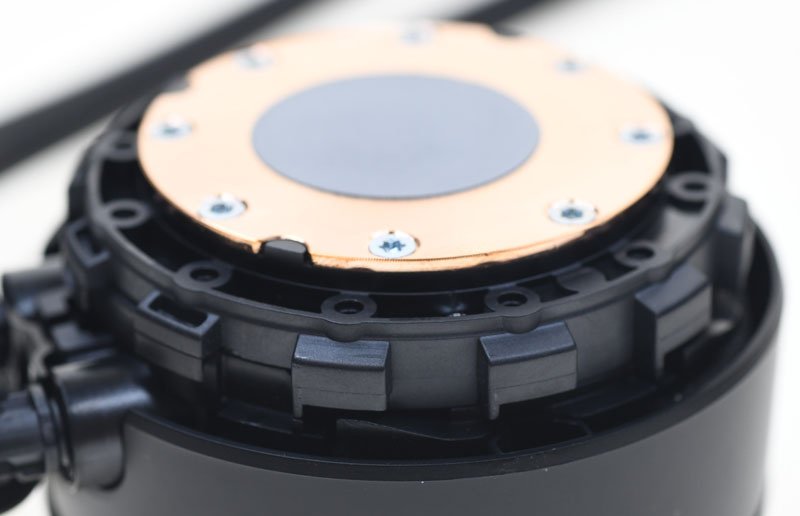

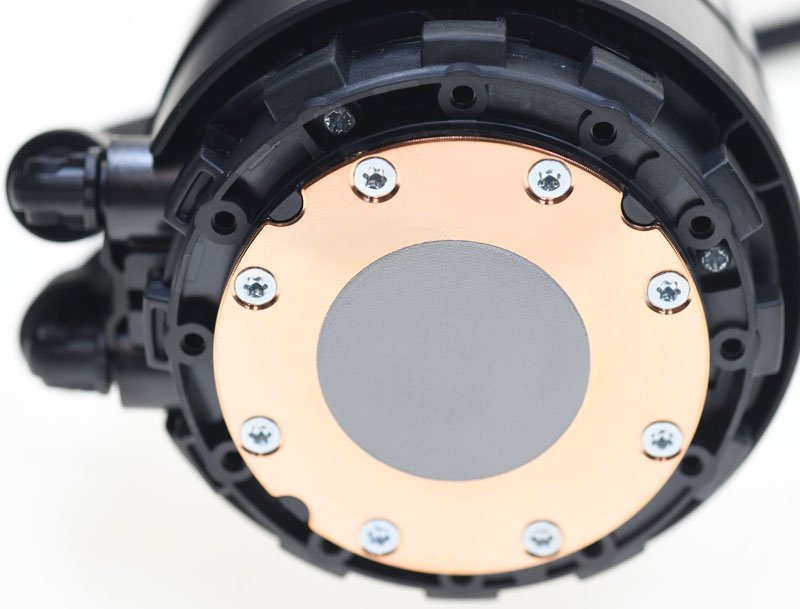

水冷頭底部處理器接觸面為銅製，於中央處已經預塗一層導熱介質，周圍使用星型沉頭螺絲固定

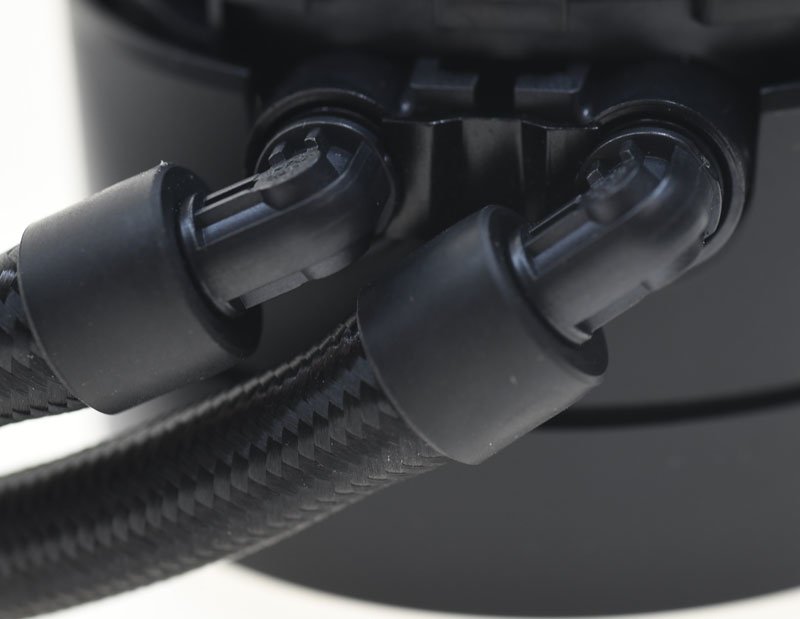

水冷頭的直角進/出水管可旋轉，可依需要改變水管角度

水冷頭周圍有扣具用卡榫，可用旋轉方式安裝在扣具上或從扣具拆卸下來

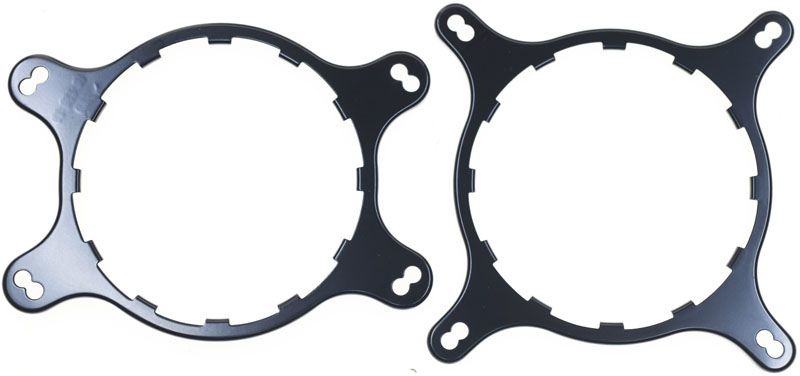

隨附Intel/AMD平台用扣具

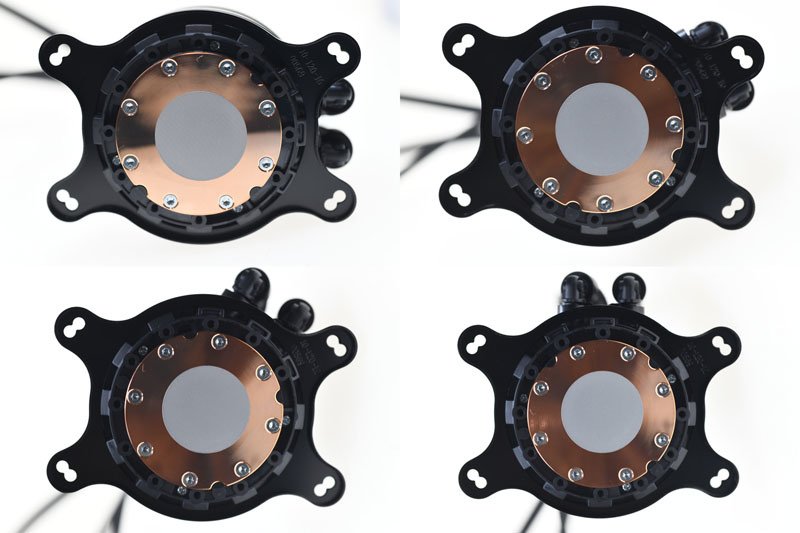

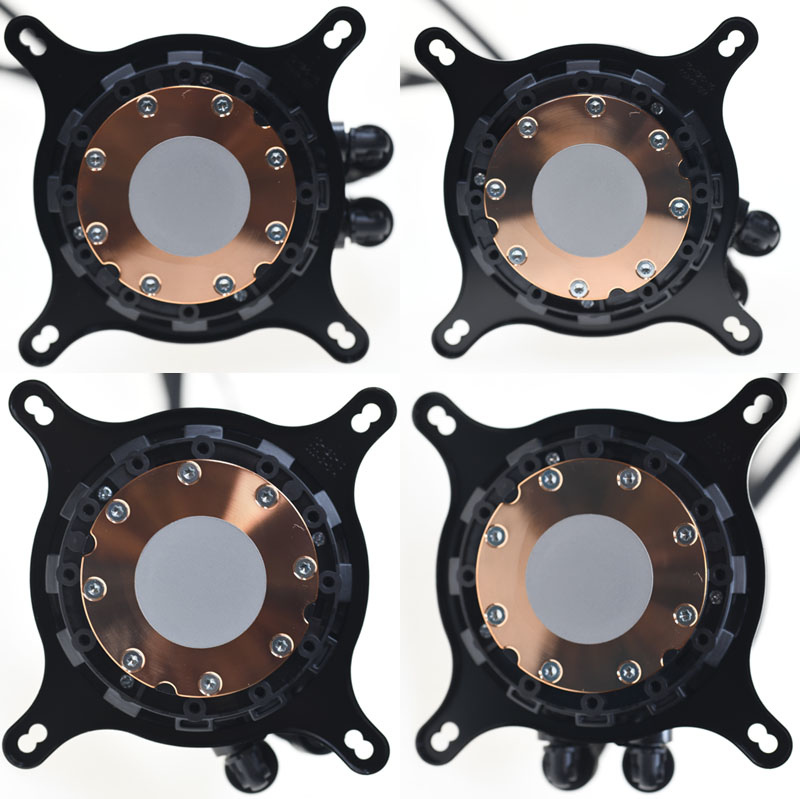

圓形水冷頭加上多方向卡榫設計(360度/12分格，每格30度)，使水冷頭可以用不同角度裝上扣具，讓進出水管位置可以避開處理器插槽旁較高的元件(例如VRM散熱片/記憶體等)
Intel扣具的安裝角度示範

AMD扣具的安裝角度示範

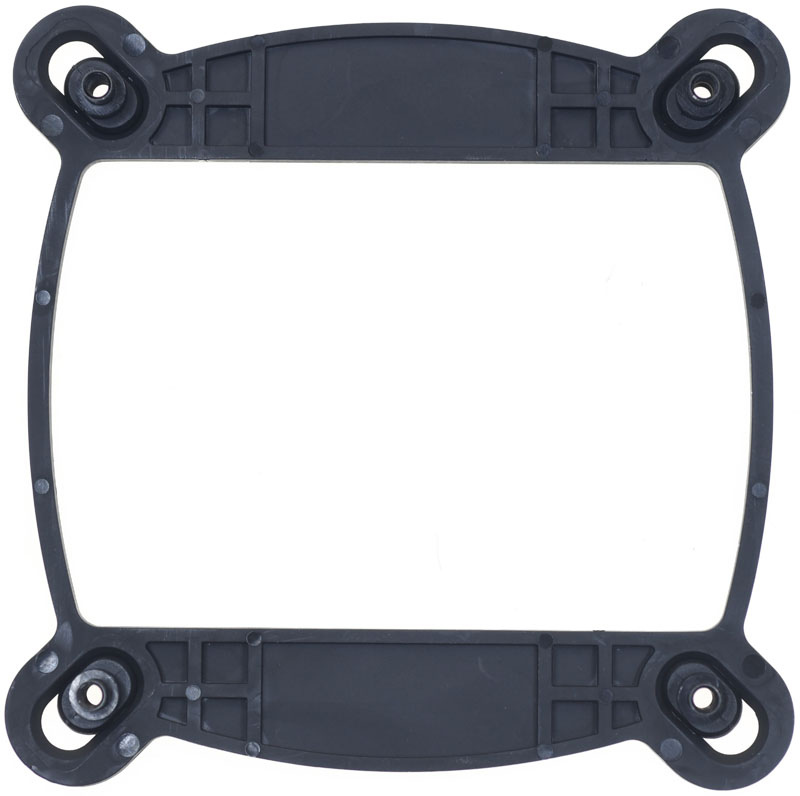

隨附Intel平台用塑膠製背板(AMD平台需使用主機板隨附背板)

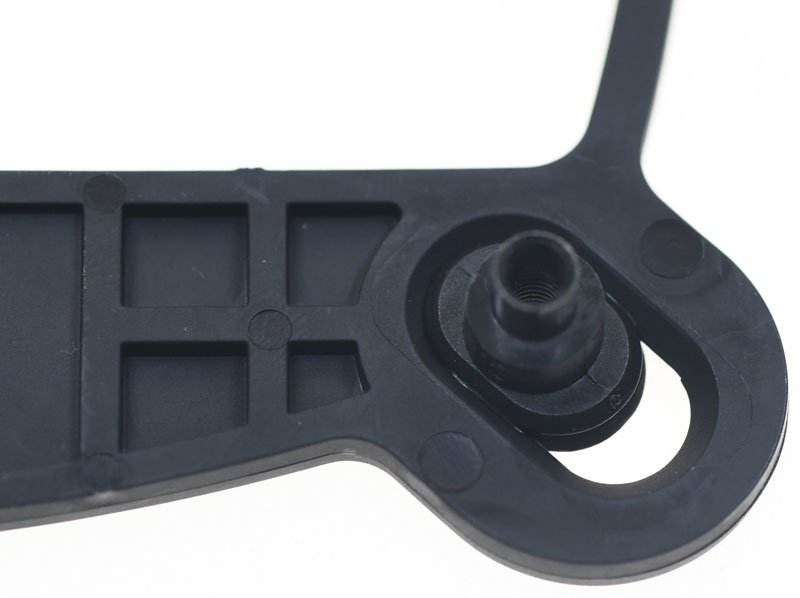

背板固定螺柱裝在可調整橢圓形開孔內，使其相容LGA1366、LGA115X兩種平台不同的散熱器孔距

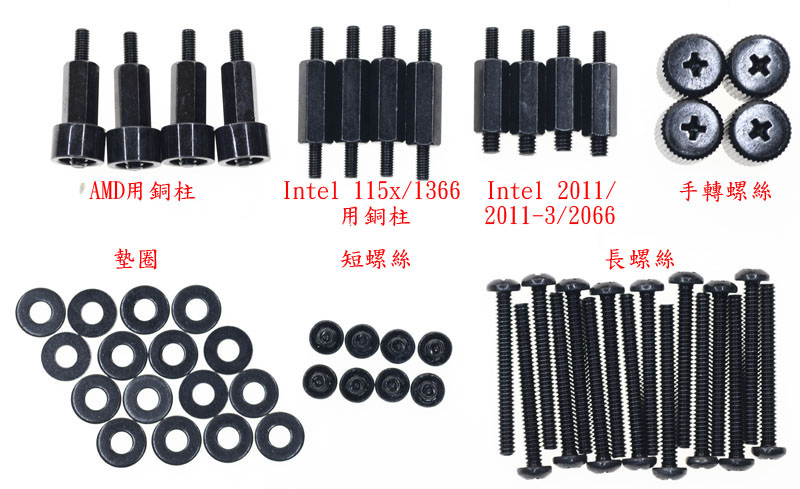

隨附的銅柱/螺絲組，安裝在AMD平台時，需拆除主機板隨附散熱器固定座，改裝成配件內銅柱以固定水冷頭扣具

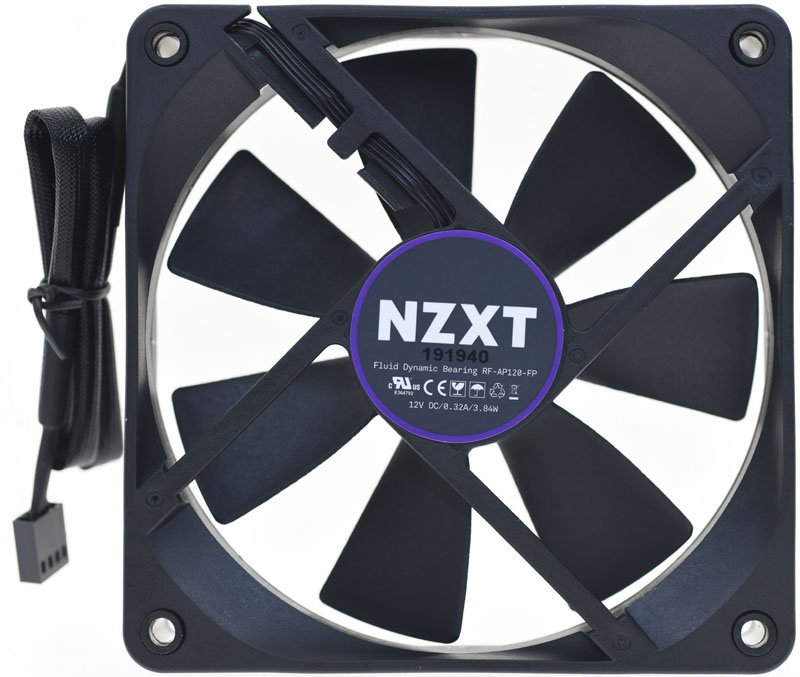

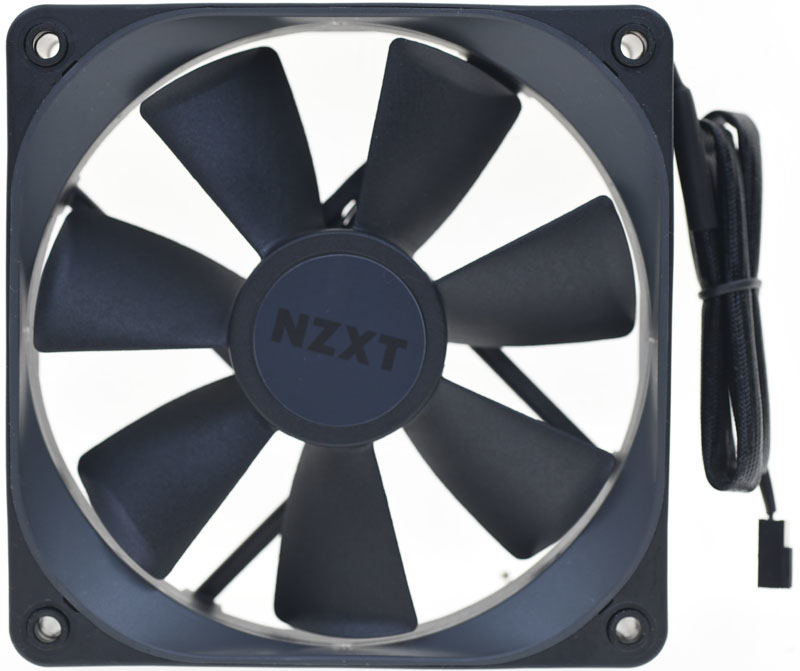

隨附兩顆AER P120(RF-AP120-FP)120mm低噪音FDB液態軸承四線式PWM轉速控制靜音風扇，扇葉軸心處有NZXT標誌貼紙，PWM四線式風扇電源線長度為40公分，外面包覆保護套管

背面中央貼紙有NZXT標誌、型號、電壓/電流規格

風扇四周螺絲鎖孔處有浮動式防震橡膠墊

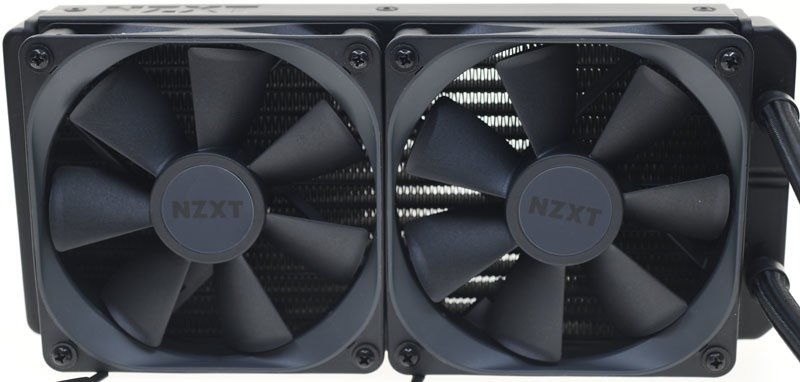

將兩顆AER P120風扇裝上水冷排的樣子

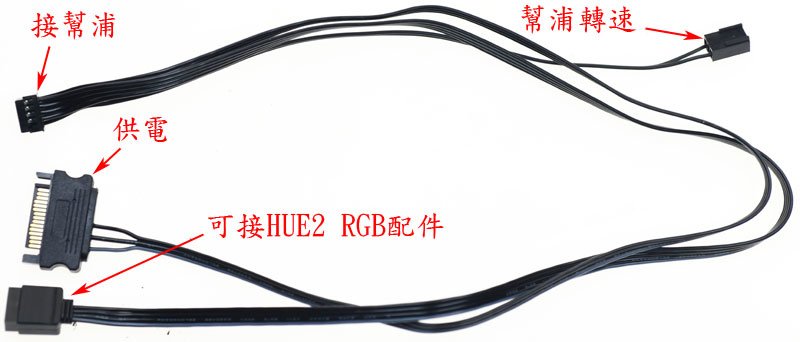

幫浦電源/信號線組，3pin轉速偵測線路長度為22公分，SATA供電用接頭線路長度為48公分，HUE 2輸出4pin插座線路長度為50公分

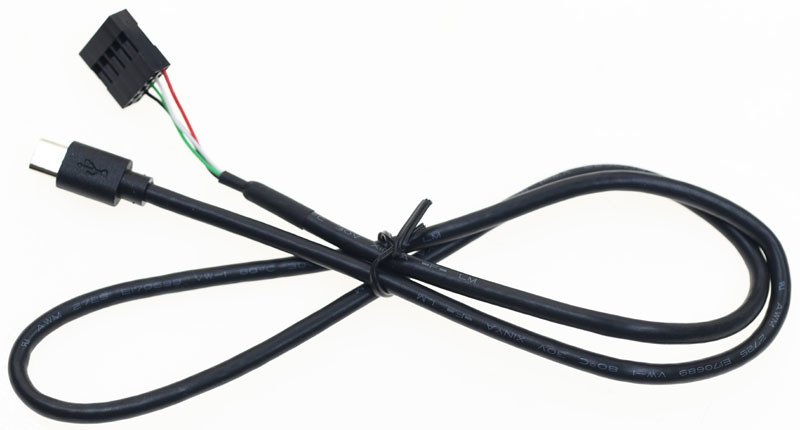

NZXT CAM控制用線路其中一端為Micro USB插頭，另一端連接主機板內建USB 2.0埠插針，長度為61公分

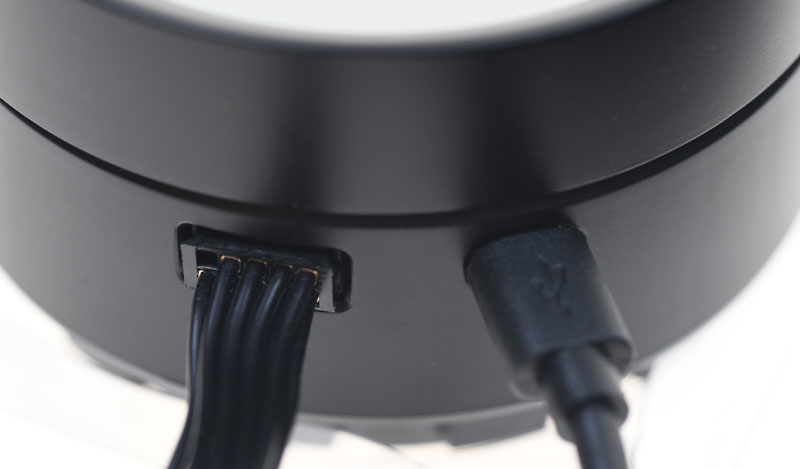

將幫浦電源/信號線組與控制用Micro USB線組插上水冷頭

以下示範將NZXT KRAKEN X53裝在Intel LGA115x平台上
先將配件中Intel平台用背板對準主機板背面散熱器安裝孔放上去

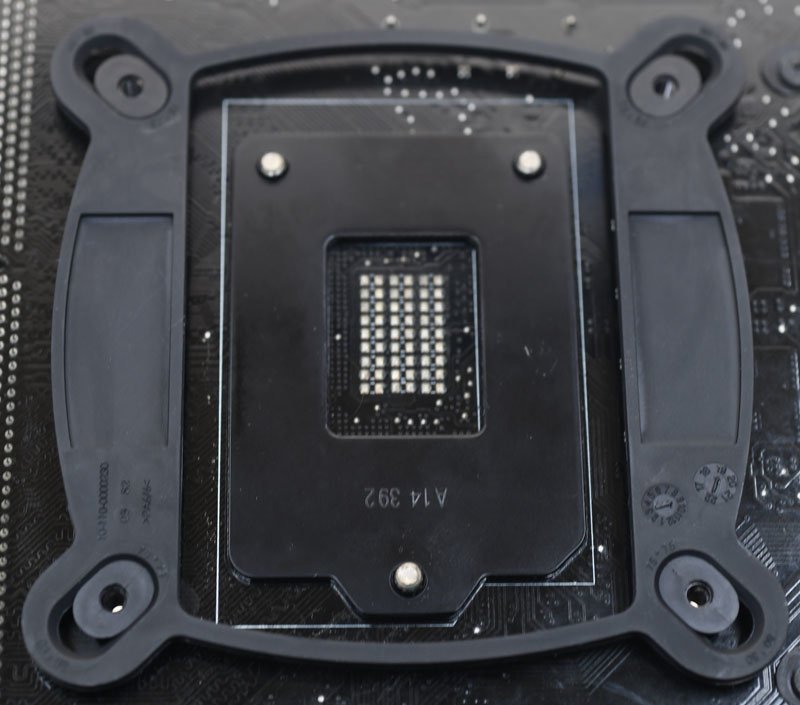

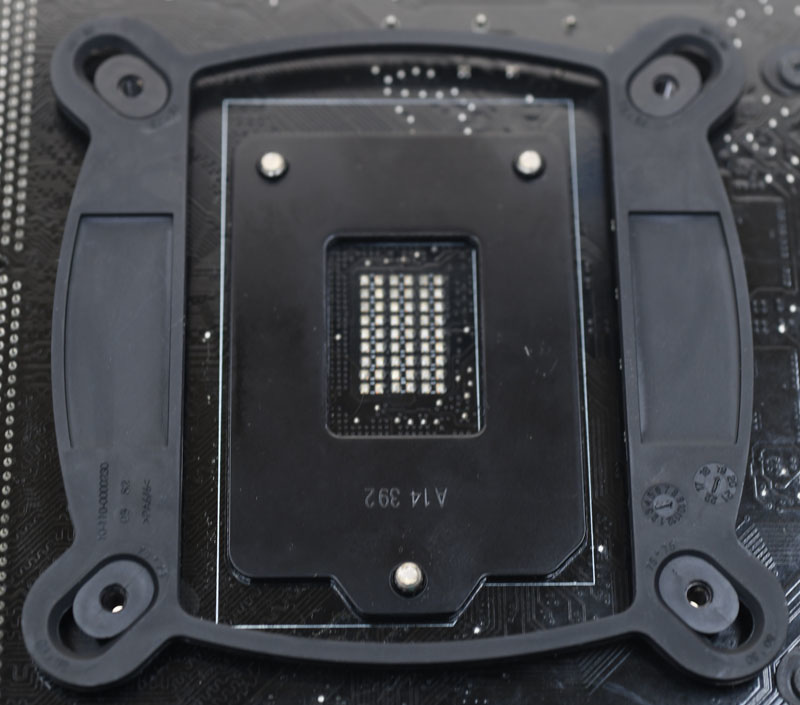

背板安裝於主機板處理器插槽背面示意圖

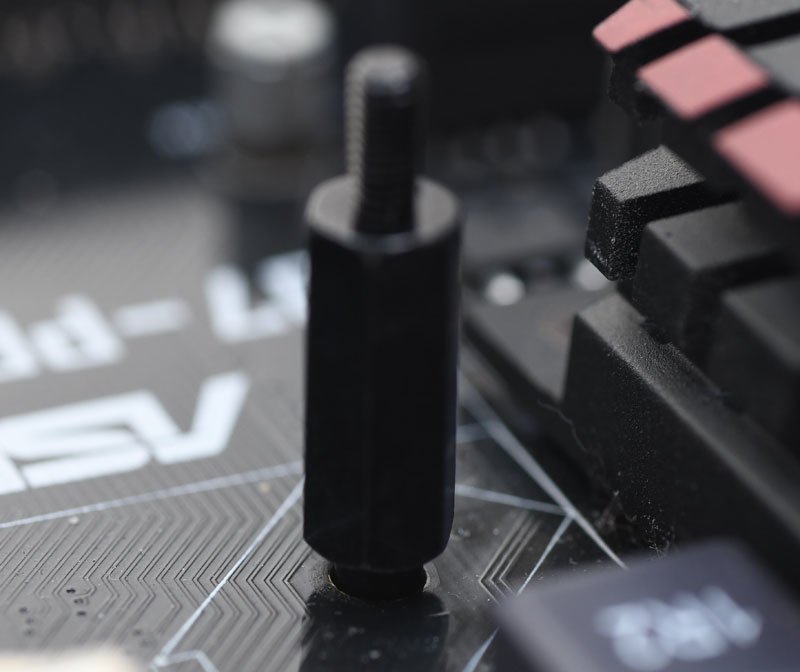

取出配件中四個Intel 115x/1366用銅柱(兩端螺牙相同的銅柱)，鎖上背板的螺絲孔，安裝正確的話，轉到底時銅柱底部不會與主機板正面接觸，會如下圖般呈現懸空狀

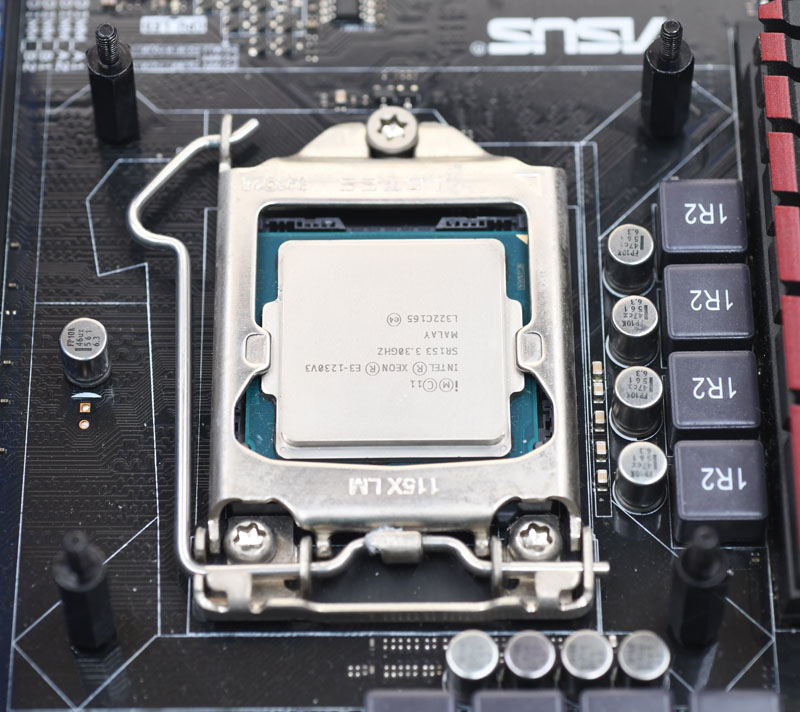

四支銅柱安裝完成圖

確認水冷頭安裝方向時，要注意水冷頭的L型水管頭是否會阻礙/碰撞到鄰近的元件，另外CPU插槽周圍較高元件(例如電感/電容)不可頂到水冷頭底部，避免造成水冷頭與處理器接觸不完全而大幅影響散熱性能

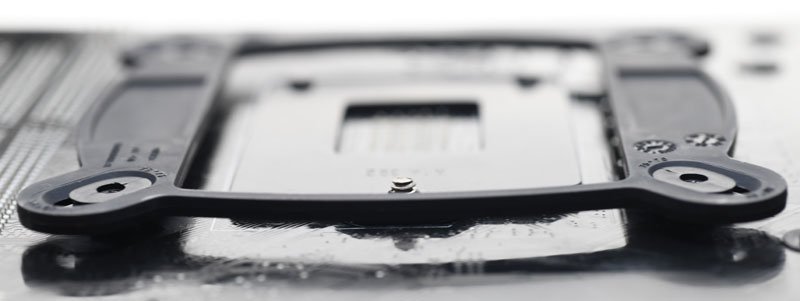

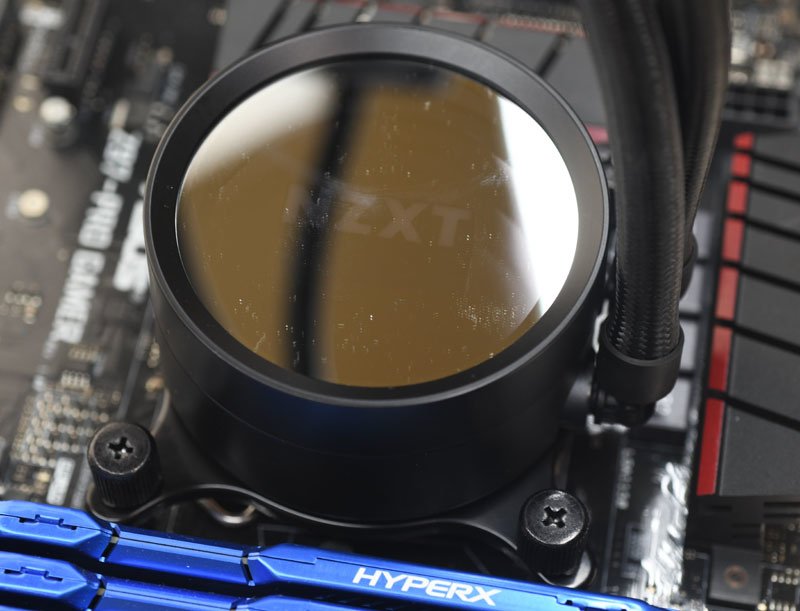

將扣具四個螺絲孔對準銅柱螺牙套入，再用配件中有十字牙口的手轉螺絲鎖上，採對角+交叉方式將所有螺絲用手鎖到底,，至此水冷頭安裝完成

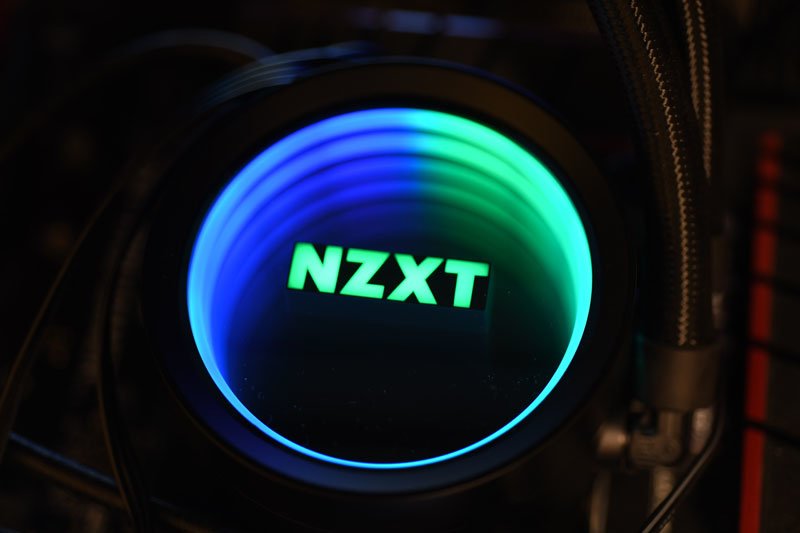

NZXT KRAKEN X53水冷頭運作圖，開機一瞬間會聽到水在流動的聲音，表示幫浦正在啟動循環

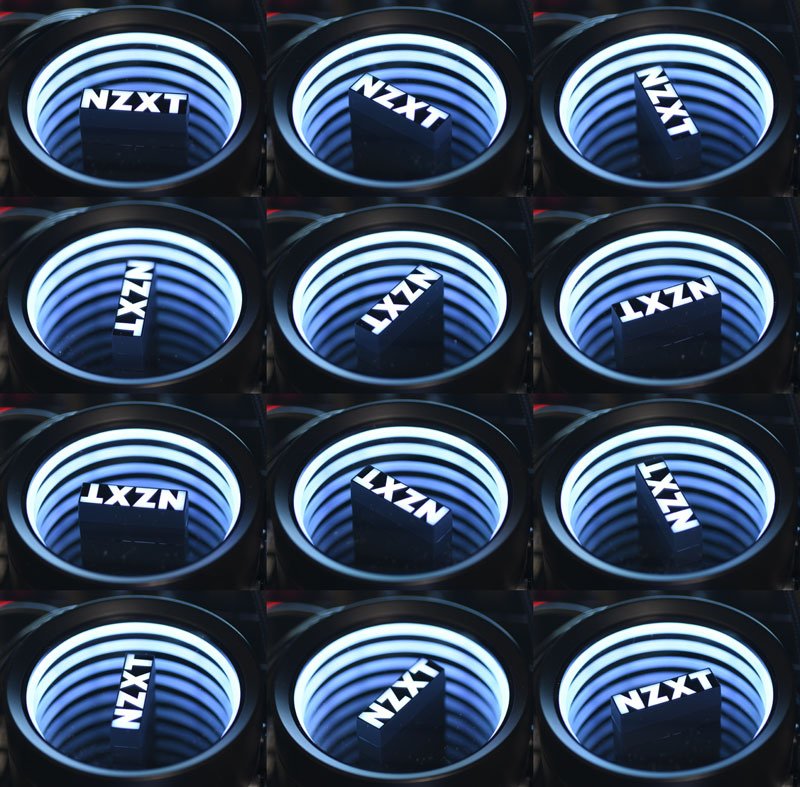

頂部商標及RGB燈光部分可以360度旋轉，共有12個定位點，可以30度為單位進行旋轉，以適合不同安裝方向

為使NZXT KRAKEN X53發揮最佳效果，必須要到NZXT官網下載最新的CAM軟體並安裝，然後就可以使用CAM軟體控制KRAKEN X53的燈光及幫浦

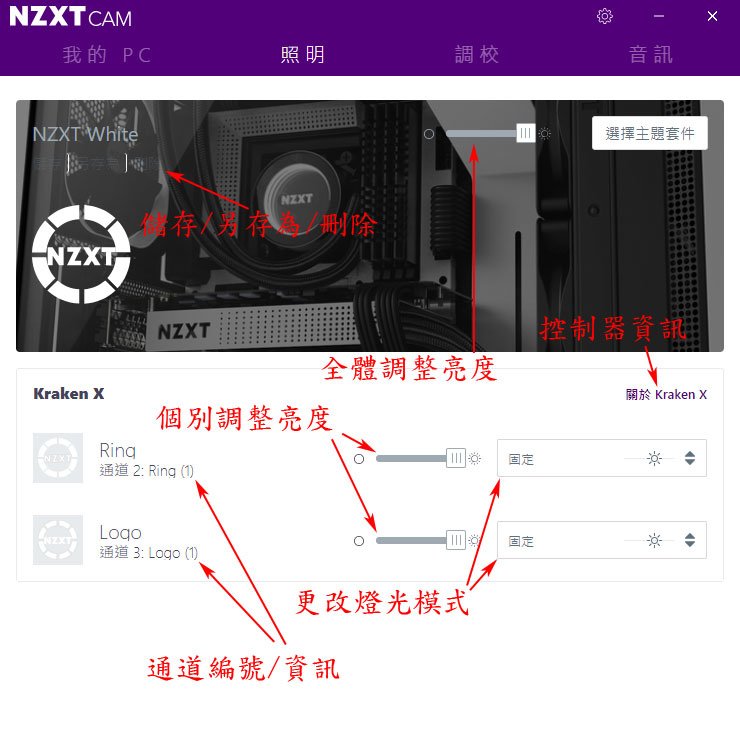

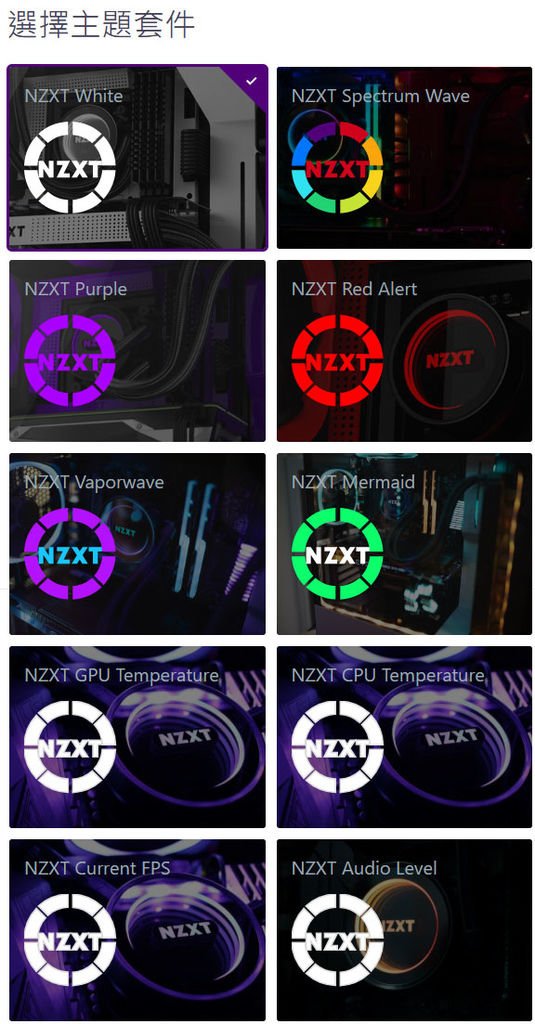

CAM軟體的”照明”書籤頁可控制Kraken X的RGB上蓋燈光效果，”Ring”是外環燈光，有8顆LED，”Logo”是中央NZXT標誌燈光，有1顆LED，頁面最上方可以調整全部LED亮度/關閉以及選擇主題套件，下面通道可個別調整LED亮度/關閉及燈光模式
