這兩年隨著 AMD CPU 的強勢表現,我們總算能在高價端 CPU 市場看到更多讓人感覺像樣的主機板作品

這次我們要給大家看的主機板是 AMD Threadripper 專用的平臺 TRX40

在這區塊 ~ 華碩到目前為止,於台灣也不過上市了三個型號

分別是

站在主機板價位頂端的 ROG ZENITH II EXTREME TRX40

位於入門級系列的 PRIME TRX40 PRO

與這次我們要給大家看的

更面向遊戲玩家須求的 ROG STRIX TRX40-E GAMING

/tmp/phpj58Rw4

主機板是長這個樣子的

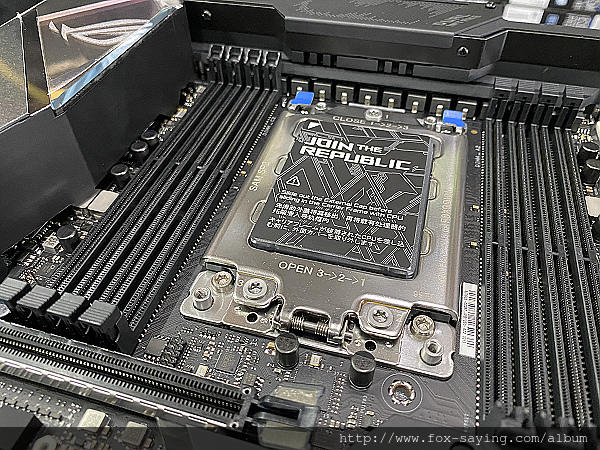

視覺上看起來相當的緊湊,最顯眼的就是 CPU SOCKET 座與 左右對稱的記憶體插槽

這邊特別提醒一下想要購買這張主機板的朋友

如果您不是所有記憶體都插滿的情況之下,安裝記憶體一定要看說明書再裝 ~ 不要亂插再來怪主機板不好

/tmp/phpk6C69H

CPU 的選用我想應該不用特別提醒該用哪個系列吧???

/tmp/phpKCaCmp

使用 16 相供電,集中在主機板的上方

/tmp/phpwPyJPi

與所有的 TRX40 主機板一樣

ATX12V 8PIN 就在主機板上方的兩側,看起來好像很不方便

但實際上此主機板匹配的 CPU 所需求的 PSU 瓦數不會低,兩個分開的 ATX12V 根本必備

/tmp/phpAj6Mem

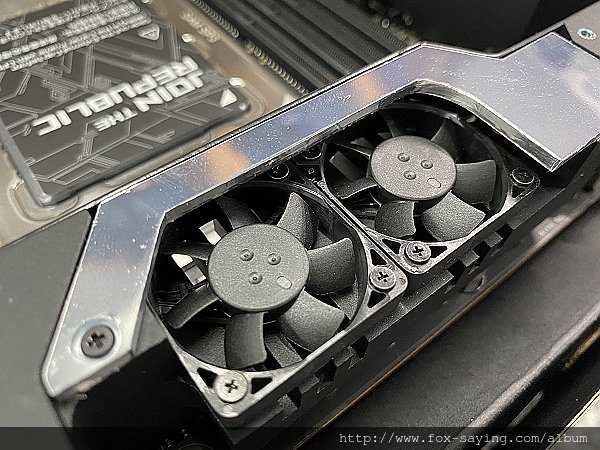

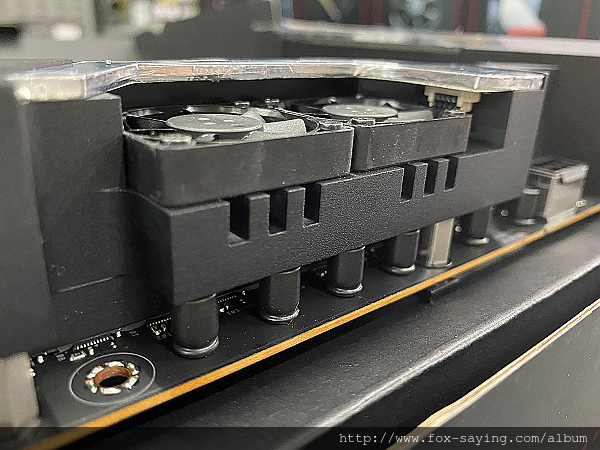

供電區的散熱片尺寸很大,是鋁擠成型的

ROG STRIX 直接在這邊安裝了兩個 4 cm 風扇來強化散熱 (PRIME TRX40 PRO 的風扇要自己裝)

雖然效果不錯,但是狐仔個人覺得應該稍調整一下讓溝槽再大一點會比較好

/tmp/phprmHh03

/tmp/php5Xwopf

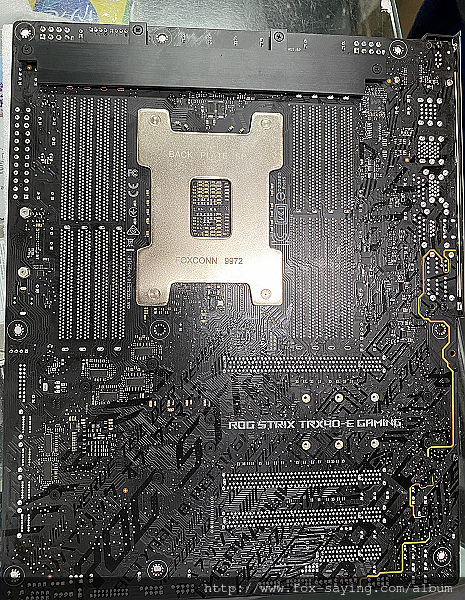

背面也做了散熱強化設置

/tmp/phpvGnhdH

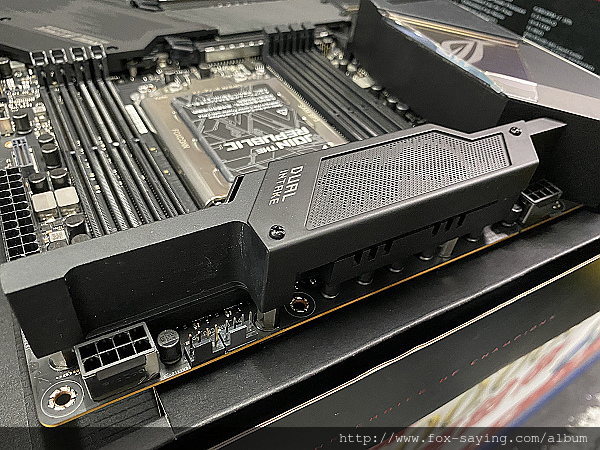

毫無意外的厚重且巨大的南橋散熱器

底下有個風扇這件事大家應該都知道~所以就不拆了

/tmp/phpY8OTCQ

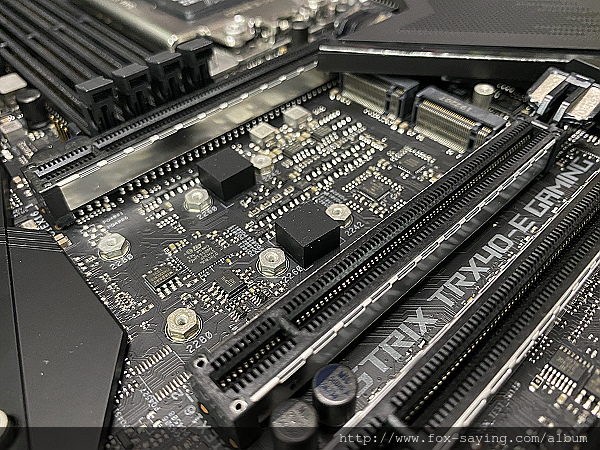

PCIe 1 與 PCIe 2 之間的巨大散熱片底下是兩個 PCIe 4.0 M.2 插槽

雖然有些人會質疑這樣的設置會不會來不及散熱

但基本上~就算群聯的控制器發熱量再高,在那麼大片的鋁散熱片壓制下~應該不會有太大的問題

全速運轉下看到的數字可能會比其它類型的設置多個一點點

但是肯定不會造成降速~所以請安心使用

/tmp/phpmNMe15

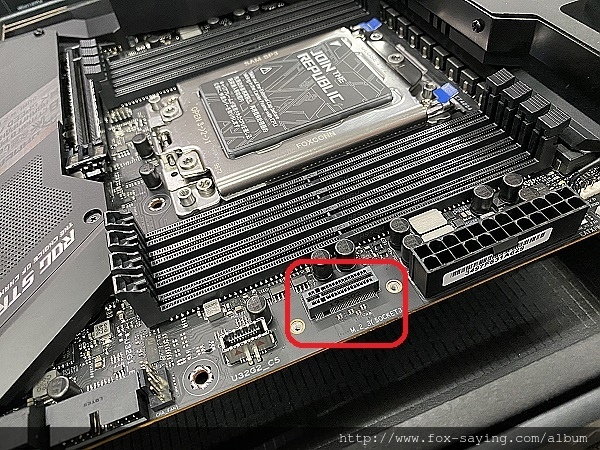

第三根 M.2 的位置頗有趣

華碩就讓使用者這樣把 SSD 直直的插在主機板上

旁邊的是 USB 3.2 Gen2

我知道那個 USB 的稱呼會讓人很頭痛,所以 ~~~~ 我特別幫大家整理了一下

[教學] 一次搞懂越來越讓人困惑的 USB 3.2 是什麼

/tmp/phpbWz6Za

接下來是八個的 SATA6G 接口

雖然這年頭的機殼廠所出品的新機箱中可以鎖這樣多硬碟的型號越來越少

但還好現在流行 SSD 所以隨便找個角落放也無所謂

所以機箱的選擇上還是可以任性的選擇一些價格比較親民的款示

/tmp/phps2JLLf

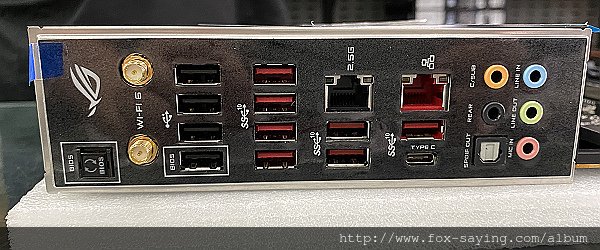

再來看看背後的 IO

跟多數有掛到的 ROG 名字的主機板一樣 ~ 這裡有個 BIOS 還原鍵

四個黑色的 USB 2.0 插口,建議您把鍵盤與滑鼠都給接在這

特別注意的是~這裡還有提供一個給使用者在無 CPU 與記憶體狀態下刷 BIOS 用的 USB 插口

上下七個紅色 USB-A 與一個 USB-c 全數是 USB 3.2 Gen2

網路卡有兩個埠

黑色埠使用 Realtek 2.5G 網路卡,紅色埠是 Intel 1G

另外這張主機板上所始用的無線網路是 intel AX200

我們這邊有完整的效能測試~有興去可以來看看

率先踏入體驗 Wi-Fi 6(802.11ax) 無線網路的新天地 Intel® Wi-Fi 6 AX200 無線網卡換裝實測

PRIME TRX40 PRO 與這張主機板最大的差別就是在這

PRIME TRX40 PRO 沒有 AX200 (但有給 WIFI 網卡用的 M2 接口)與 2.5G 網路卡

此外~雖然 USB3.2 Gen 1 多達六個,但是 USB 3.2 Gen 2 只有 3+1 埠

/tmp/phpKnXtCh

以上簡單帶看

要選這張還是選入門款就自己回頭看前面紅字的部份想一下需求

最後上機不測試火力展示

給大家看看那格子多到讓自己懷疑看到馬賽克的工作管理員照

/tmp/phpJgujNX
