什麼都愛搶著賣的小米現在連 GaN 氮化鎵快速充電器都拿出來賣了

這個 小米 AD65G 相信米粉們看到都會開心的買單

但這個充電器到底實際表現如何 ? 當然就是來看狼大的表演啦

/tmp/phpx6j4mP

產品特色:
1.體積小巧,重量輕穎,便於攜帶
2.黑科技材料氮化鎵,提高轉換效率,降低發熱
3.USB-C搭載協議辨識晶片,支援PD3.0/QC/AFC/FCP等快充協議,最大輸出65W,主流手機與筆電皆可充
4.搭載多重保護(短路/過電流/過電壓/過溫度/欠壓保護),採用V0等級防火耐高溫材料

產品規格:
型號:AD65G
尺寸:30.8x30.8x56.3mm(不含插頭)
輸入:AC100-240V,1.7A,50/60HZ
USB-C輸出:DC5V/3A、DC9V/3A、DC12V/3A、DC15V/3A、DC20V/3.25A
最大輸出功率:65W

外盒正面,右上角有小米商標,中間有產品外觀圖,下方標註USB-C、產品名稱及輸出功率


外盒背面標註產品規格、委託商/製造商資訊、產品條碼

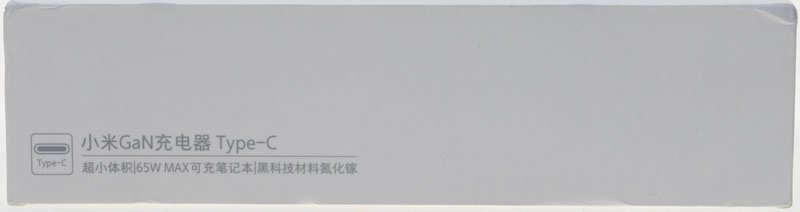

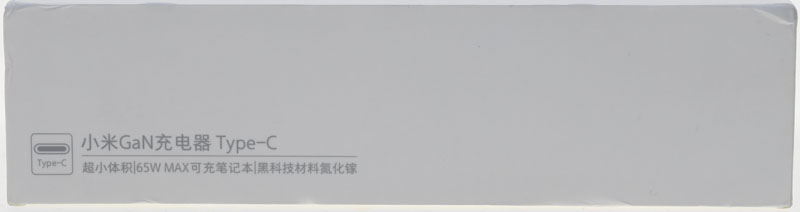

外盒左右兩側標註USB-C及產品名稱


外盒上下兩側印上小米商標

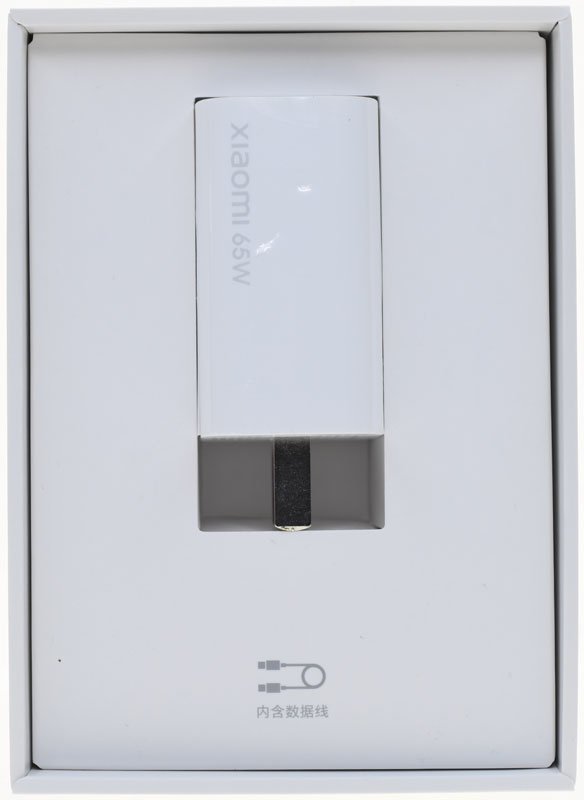

打開外盒,充電器放在中央開口處,充電傳輸線與說明書放在下層隔間內

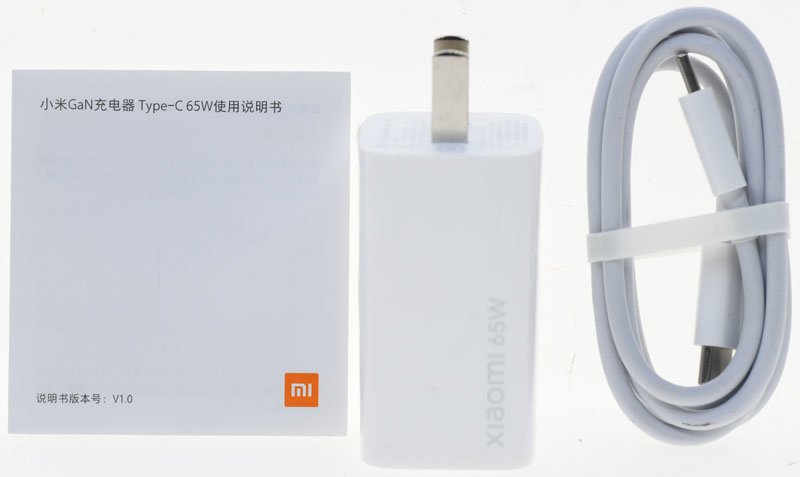

包裝內容,有說明書、充電器本體、USB-C to USB-C充電傳輸線

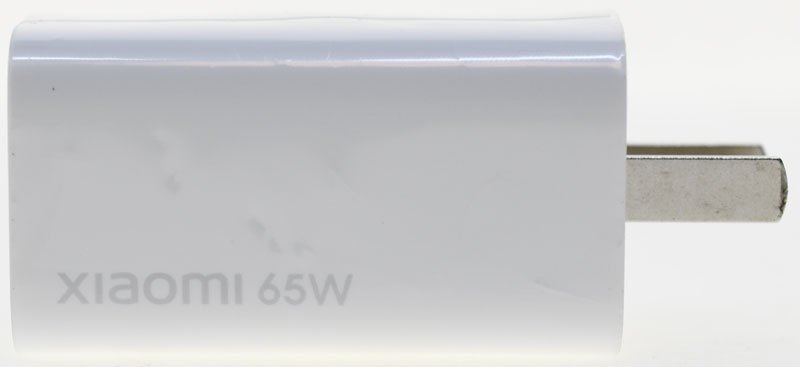

本體圓角白色外殼上方印上Xiaomi(小米) 65W字樣

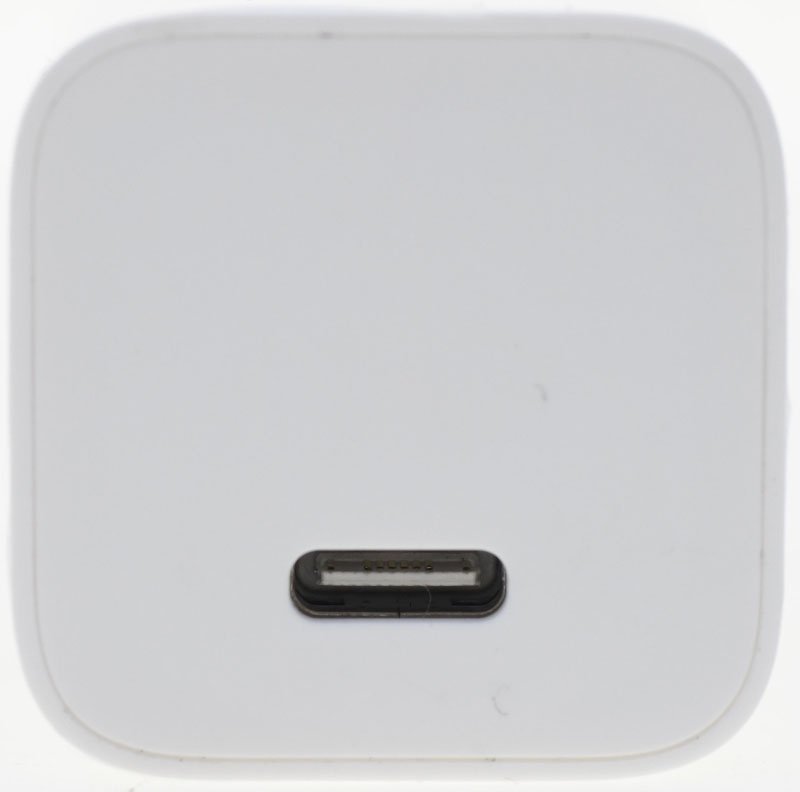

本體頂部有一個USB-C輸出埠,上蓋以超音波熔接固定


本體底部印有產品規格、委託商/製造商資訊、序號,交流插頭為固定式,不可收折
此款充電器由東莞FRECOM福瑞康代工製作

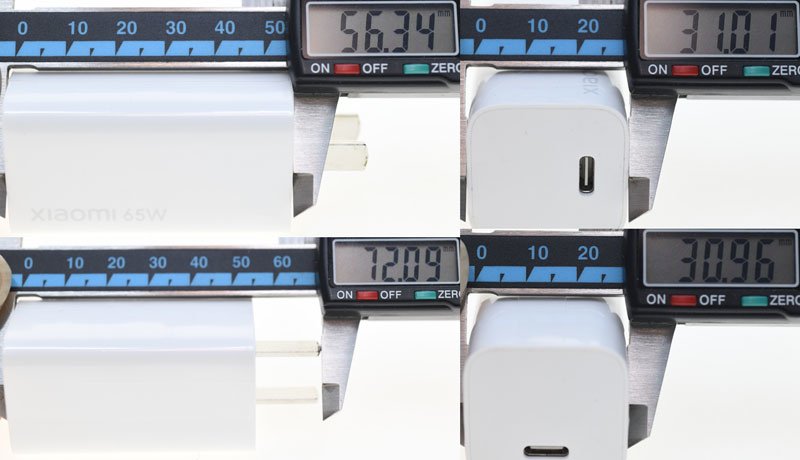

本體尺寸不含插頭為31x31x56.3mm,含插頭為31x31x 72.1mm

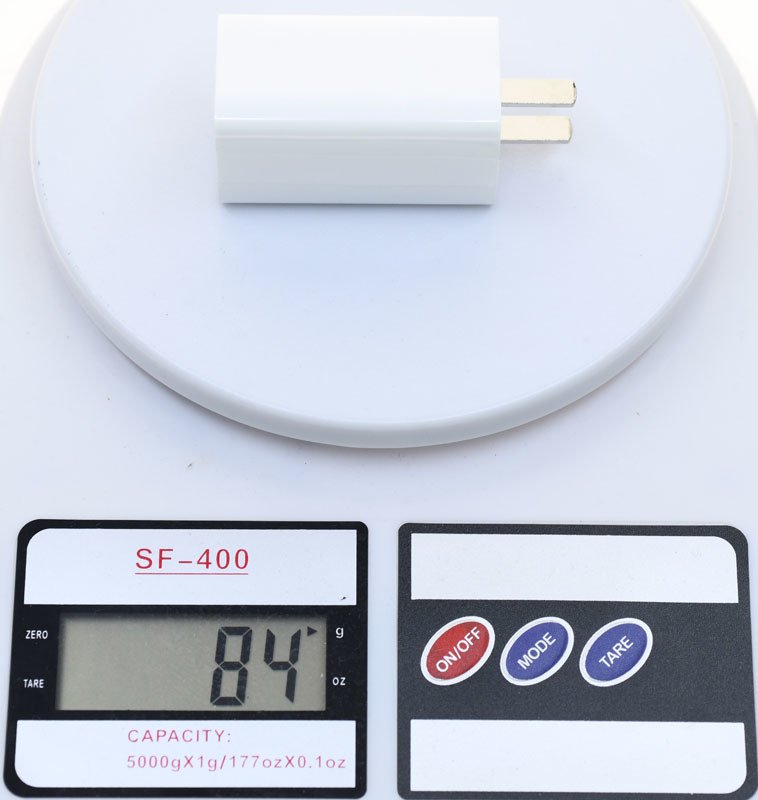

本體重量為84克,與台達Innergie 60C相同

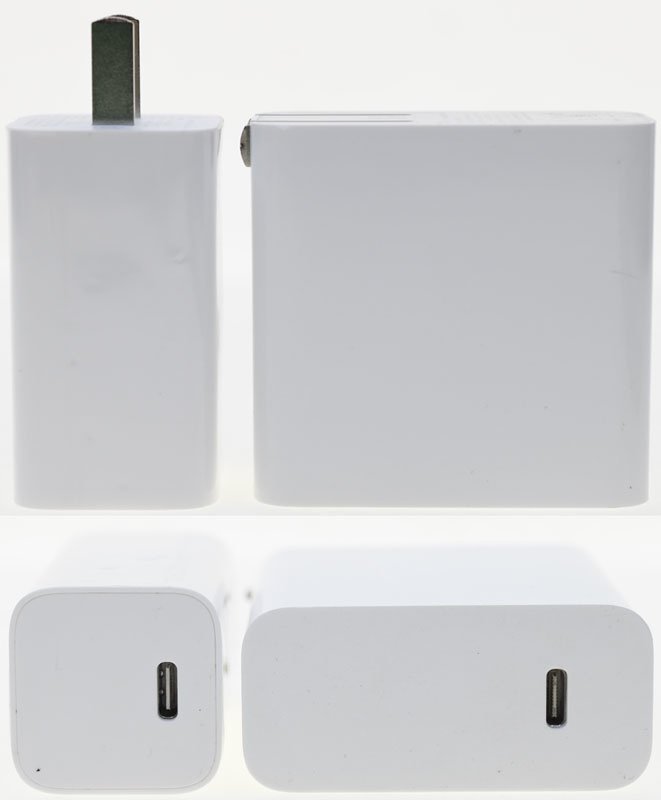

小米GaN氮化鎵Type-C充電器AD65G(左)與小米65W USB-C充電器CDQ07ZM(右)體積比較,可以看到小米GaN氮化鎵Type-C充電器AD65G體積小非常多

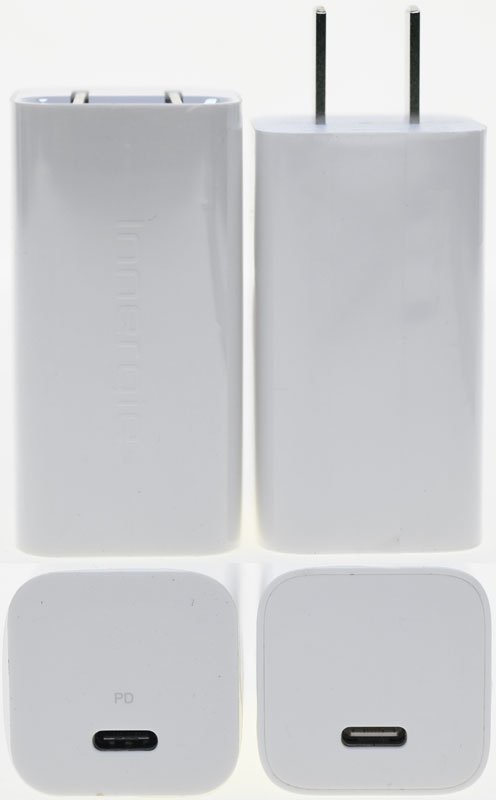

台達Innergie 60C ADP-60BW(左)與小米GaN氮化鎵Type-C充電器AD65G(右)體積比較,可以看到小米GaN氮化鎵Type-C充電AD65G本體長/寬部分相同,高度部分略矮一些,但因為插頭為不可收折設計,所以整體高度還是台達Innergie 60C ADP-60BW最短

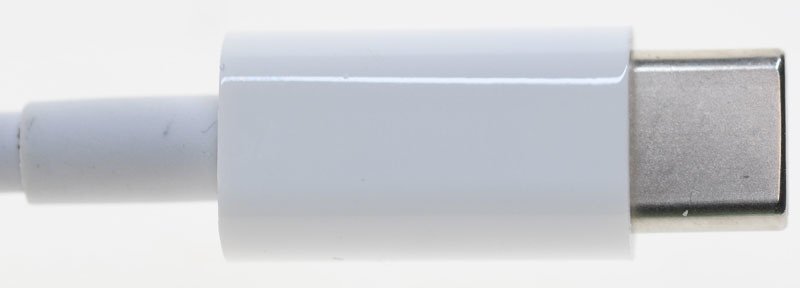

隨附一條96公分長USB-C to USB-C充電傳輸線

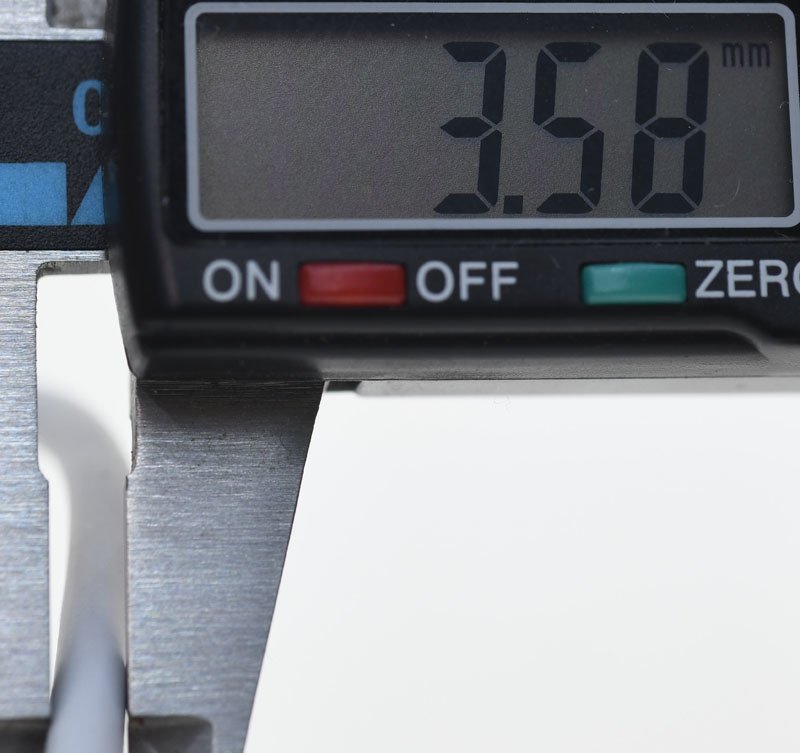

線路直徑為3.6mm


隨附的USB-C to USB-C充電傳輸線本身附帶E-Mark資訊,支援20V/5A,100W功率及USB2.0傳輸速度

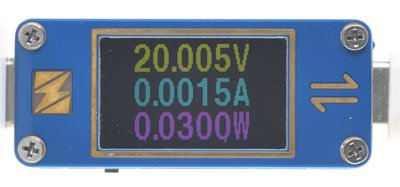

接上PowerFalcon USB-C轉DC萬用插頭線,可觸發20V輸出

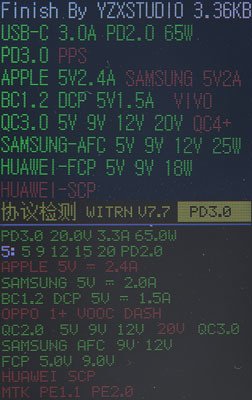

充電定義支援PD3.0、高通QC3.0/2.0、三星AFC 9V/12V、華為FCP 9V、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A

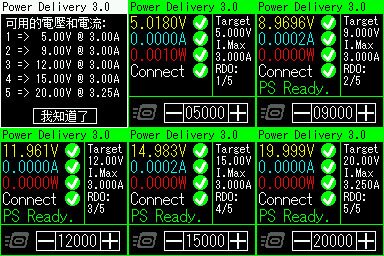

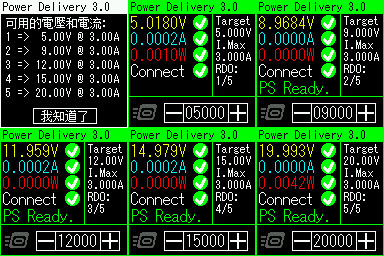

空載輸出電壓如每格黃色數字所示


若是使用不帶E-Mark或不支援5A的USB-C to USB-C線材時,最大功率會下修至60W


PDO部分20V最大電流由3.25A下修至3A


各組輸出轉換效率表,整體轉換效率在85.7%至92.8%之間
空載下交流輸入功率為0.03W

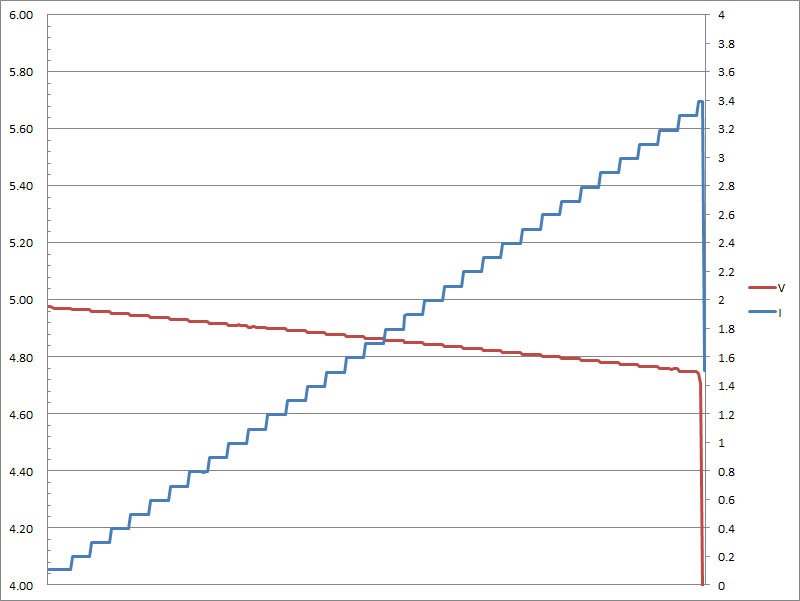

PD模式5V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.3A便會截止輸出

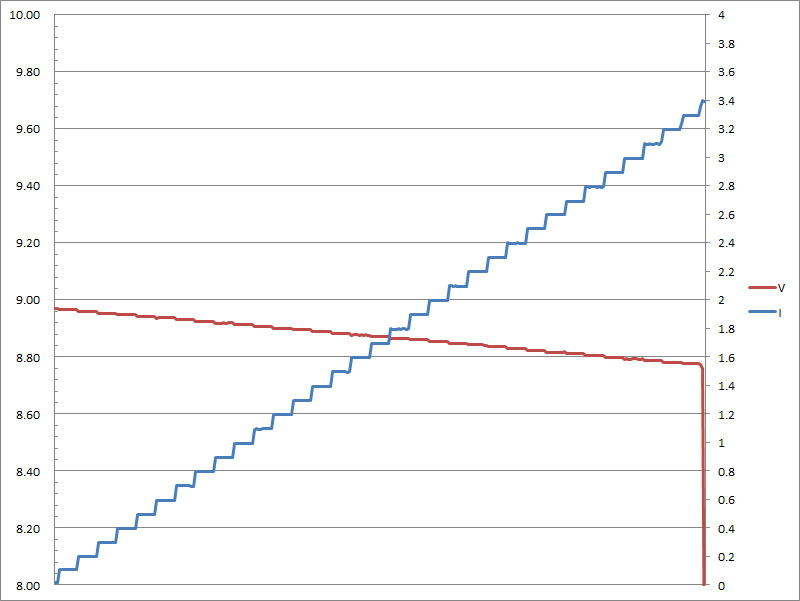

PD模式9V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.3A便會截止輸出


PD模式12V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.3A便會截止輸出

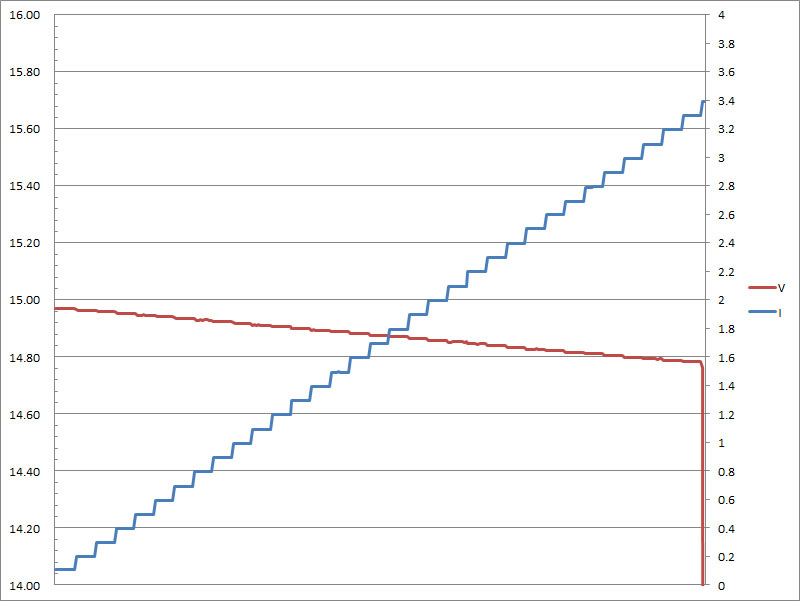

PD模式15V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.3A便會截止輸出


65W下PD模式20V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.7A便會截止輸出

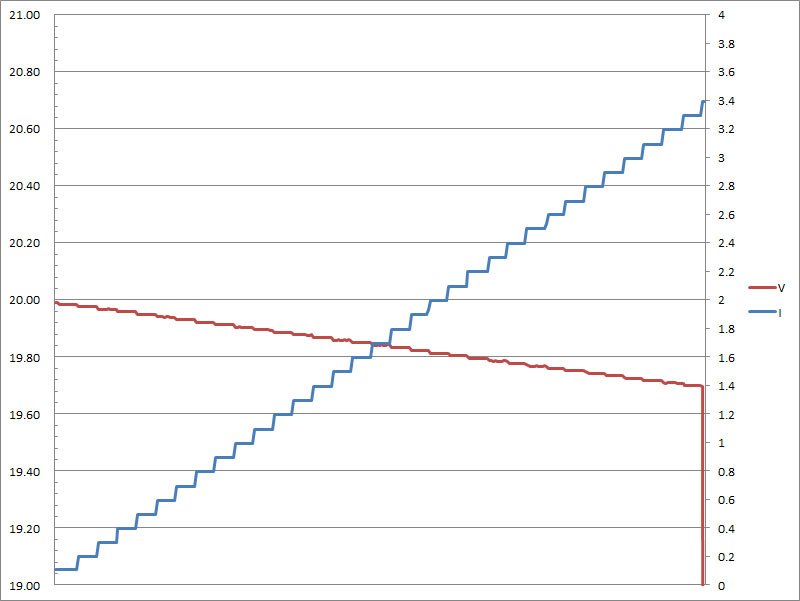

60W下PD模式20V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.3A便會截止輸出
表示隨著PDO功率及電流下修,限流門檻值也會跟著改變

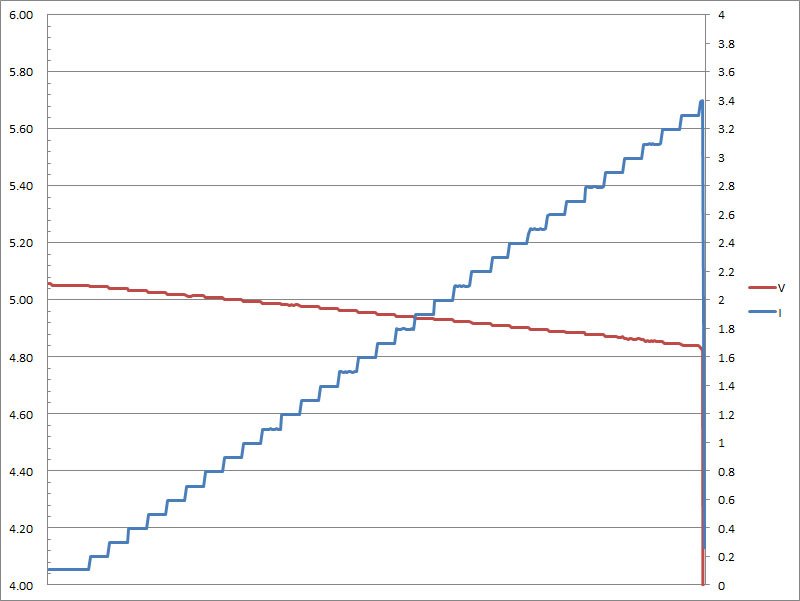

QC模式5V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.3A便會截止輸出


QC模式9V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.3A便會截止輸出


QC模式12V輸出負載測試,隨著電流增加,輸出電壓跟著下降,當輸出電流超過3.3A便會截止輸出
表示PD模式與QC模式都具備相同的限流門檻值

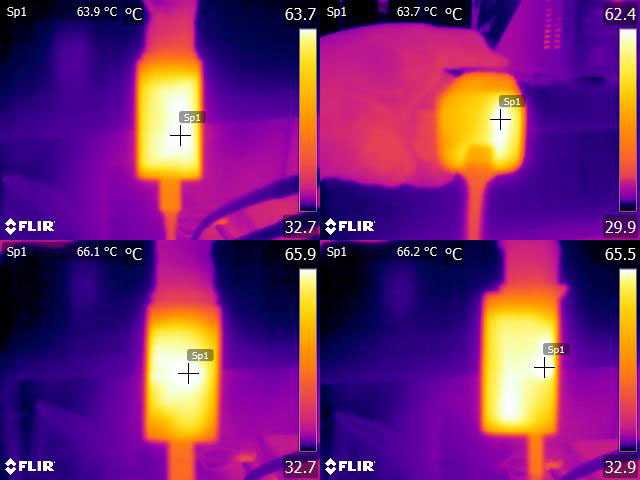

本體連續輸出60W(20V/3A)下一小時後紅外線熱影像圖


補充說明:

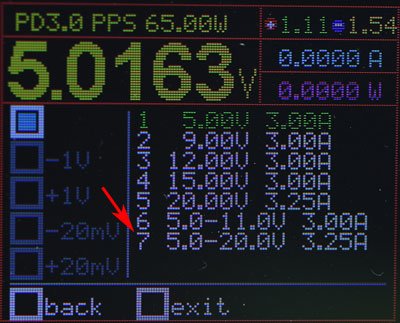

小米GaN氮化鎵Type-C充電器其實支援兩組PPS協議,為5V-11V/3A及5V-20V/3.25A(使用帶E-Mark並支援5A的線路),要更新測試器韌體並進入PD觸發頁面才能看到,在測試器的協議自動測試無法測到

優點:
1.體積小巧,重量輕穎
2.輸出轉換效率高,最高可達92.8%,高轉換效率也改善連續運作時本體溫度表現
3.隨PDO改變會調整20V輸出限流門檻
缺點:
1.插頭不可收折
2.PD模式/QC模式有相同輸出限流門檻值

報告完畢,謝謝收看
