等了好久 ~ 終於過了今天的九點

所以我們終於可以正式把這張主機板貼給大家看了

在底下聯結這篇文中,我們曾經提過 PRIME 系列主機板是華碩最樸實的系列

ASUS Z490 系列主機板上市 ~ 第10代 Intel® Core™ 處理器 Socket 1200 正式上線

所以最入門價位的款示出現在這個系列也是理所當然的事

入門款 ATX 尺寸的主機板就是今天要秀給大家看的

(以這等級的主機板來說~我大約是第一個願意拿非官網照的實體主機板給大家看的)

ASUS PRIME Z490-P

/tmp/phpNVJzUB

這張主機板的售價 ~ 狐仔沒有收到通路端的報價

但以 PRIME 系列的頂級款 PRIME Z490-A 的官方標價 6490

與 入門電競板 TUF GAMING Z490-PLUS (WI-FI) 建議售價NT$5,990 來看

這張主機板有可能會落在 5000 上下 (內心期望能夠更低一點 ~ 最好在 4800 以內)

對想前進 Intel 第十代 CPU 世界的朋友來說應該算是個不錯的消息

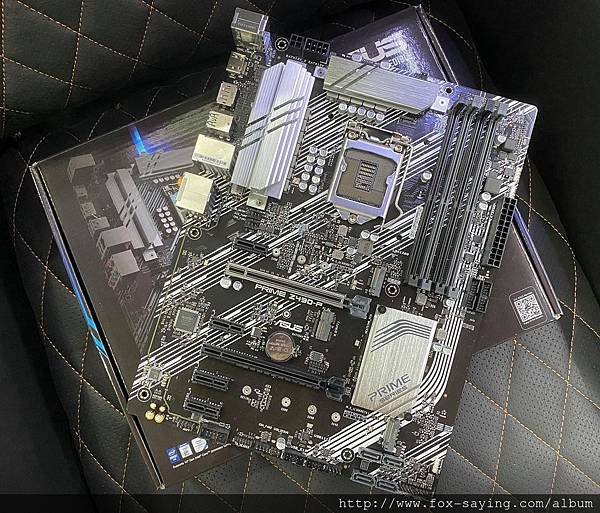

主機板一看就知道~很入門感

你所能想到的華麗 RGB 裝甲,在這張主機板上通通看不到

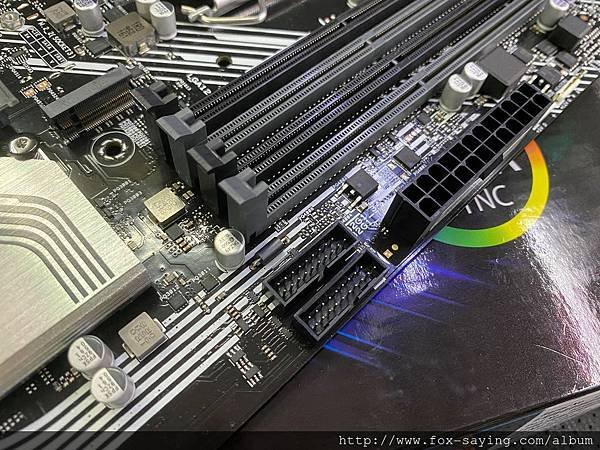

放眼望去簡單可以看到的就是四織記憶體插槽

兩個 PCIe X16 插槽 (沒有金屬加固片的那個跑的是 X4 模式)

四個 PCIe X1

四個 SATA 接口

/tmp/php4RLjdO

以現在的角度來看,造型很傳統的電源區供電

散熱器下的 VRM 具備 10+1 DrMOS 功率級

/tmp/phpERxeWf

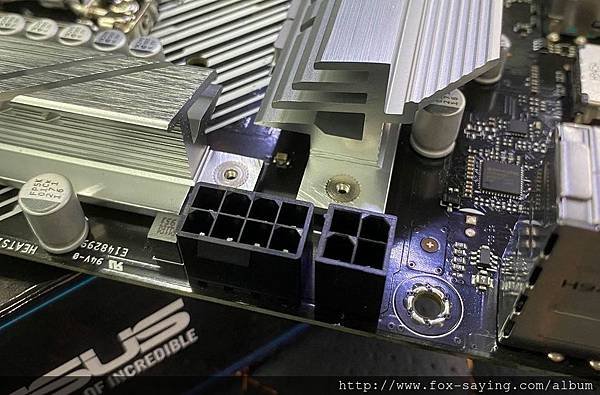

CPU 的 ATX 12V 是 4+8PIN 的設置

華碩建議使用者最少要連接 8PIN 會比較穩定且安全

因為只接 4PIN 的狀態之下,主機板在高負載下該接腳可能過熱

/tmp/phpoMHJDl

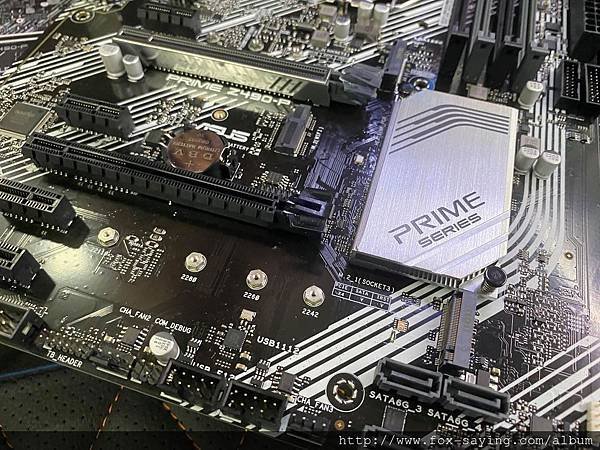

跟過去的 Z390 系列一樣,兩個 PCIe Gen3 X4 M.2 的插槽

一個在 CPU 旁,另一個則在 PCH 下方

再來很有趣的是~華碩居然在這張主機板上給了 For wifi 的 M.2 插槽 (就在 Z490-P 字樣旁)

讓使用者可以自行決定要使用哪一張雙工網路卡

當然了~入手主機板之後才想要買無線網卡來加裝的話

我們當然推薦你買 Intel® Wi-Fi 6 AX200

/tmp/phpydhYbK

/tmp/phptht4KS

另外它給了兩個 USB3.2 Gen1 的接口 (一次搞懂越來越讓人困惑的 USB 3.2 是什麼)

這樣的設置想要兩個都接上,你可能得買高貴一點的電腦機殼才行 (現行中價位以下多數只給一個 USB3.2 Gen1)

/tmp/phpMxeBNQ

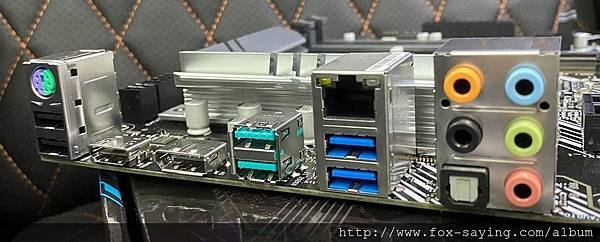

再來看背後的 IO

沒意外的~~~平價 PRIME 系列背板就是要自己裝

黑色的是 USB2.0

藍綠色(老實說,我分不出來那該叫什麼色)是 USB3.2 GEN2

藍色是 USB3.2 GEN1

(再次幫大家分清楚一次搞懂越來越讓人困惑的 USB 3.2 是什麼 )

一個 HDMI 1.4 跟一個 DP 接口

有線網路卡使用的是 Realtek® RTL8111H (帝王蟹出品的網路晶片還不算差)

/tmp/phpG0PdWs

最後要給大家看最最最重要的

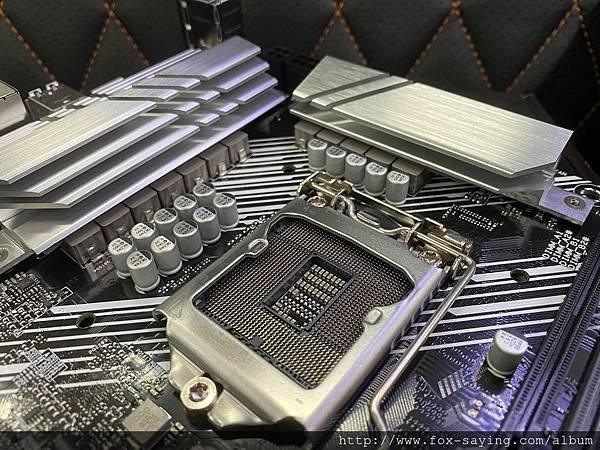

Socket 1200 的防呆位置跟第九代(含)以前的 CPU 位置完全相反 (下圖紅圈處)

大家安裝時千萬不要玩什麼大力出奇蹟 !!! 會哭的喔 !!!

/tmp/phpOnSOdF

以上簡單報告完畢~~~有問題請留言









想更快追蹤到更多的更新請加入傻瓜狐狸的粉絲團

(同時請您參考如何確實的看到所有粉絲團的更新)

原文發表於傻瓜狐狸的雜碎物品
