產品特色：
●專利吸附磁鐵設計，可任意吸附在電器或插座上，方便觀測及收納
●分離式+延長線，再高也能輕易觀看測量數據
●八項量測功能，可測量電壓(Volt)、電流(Amp)、有效功率(Watt)、視在功率(VA)、電源頻率(Hz)、功率因數(PF)、用電度數(kWh)、用電費用(Cost)
●預算電費功能，輸入電費費率(Rate)後，可計算電器消耗電力的費用(Total)，以及預算電器一年(Year)、一個月(Month)、一週(Week)、一天(Day)、一小時(Hour)之消耗費用，提供節省能源、節約費用的最佳參考資訊
●110V電器設備測量適用2053A，220V電器設備測量適用2053B

▼外盒正面，左上有智慧電源管家字樣，中間有產品外觀圖與名稱，下方有特色圖示

▼外盒背面，廠商以打勾方框分辨外盒內是110V款2053A還是220V款2053B，中間標示產品一般規格，下方說明專利吸附磁鐵設計使用方式，最下方為廠商資訊

▼外盒左右側面有產品環境應用示意圖(適用家電)、詳細規格表、產品特色說明文字及圖片

▼外盒上蓋有產品名稱

▼2053A本體外觀

▼2053B本體外觀，與2053A最大差異就是下方插座不同

▼2053插座部與操作顯示部可以分離，即使插座藏在裝置後方或是較高位置，都能輕易觀看量測數據及操作，兩者之間線路實際長度為86公分

▼2053A插座部正面及反面，使用NEMA 5-15插頭與插座

▼2053B插座部正面及反面，使用NEMA 6-20插頭與插座

▼2053插座部尺寸為59.3x49.1x26mm

▼2053操作顯示部上有大尺寸LCD顯示幕及五個操作按鈕，背面下方角落處凸出造型使其容易站立

▼2053操作顯示部背面，出線在中央偏下處，背面上方中央處有固定用線槽，可將線路固定於此並使其往上彎

▼2053操作顯示部與插座部上下兩端內部都有磁鐵

▼可以彼此吸附在一起或是吸附在可磁吸的電器外殼及其他方便觀看及操作的位置

▼2053B的插座部上下(寬邊)、左右(窄邊)都有磁鐵，2053A的插座部只有上下(寬邊)有磁鐵

▼2053A插座部外殼內部，箭頭處為磁鐵位置

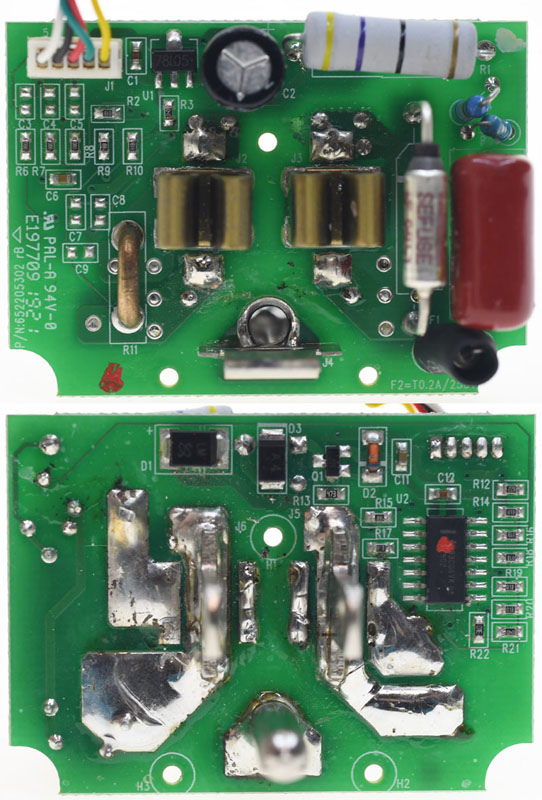

▼2053A插座部電路板正面及反面，使用阻容降壓方式供電給操作顯示部，並使用分流器(Shunt)測量交流電流

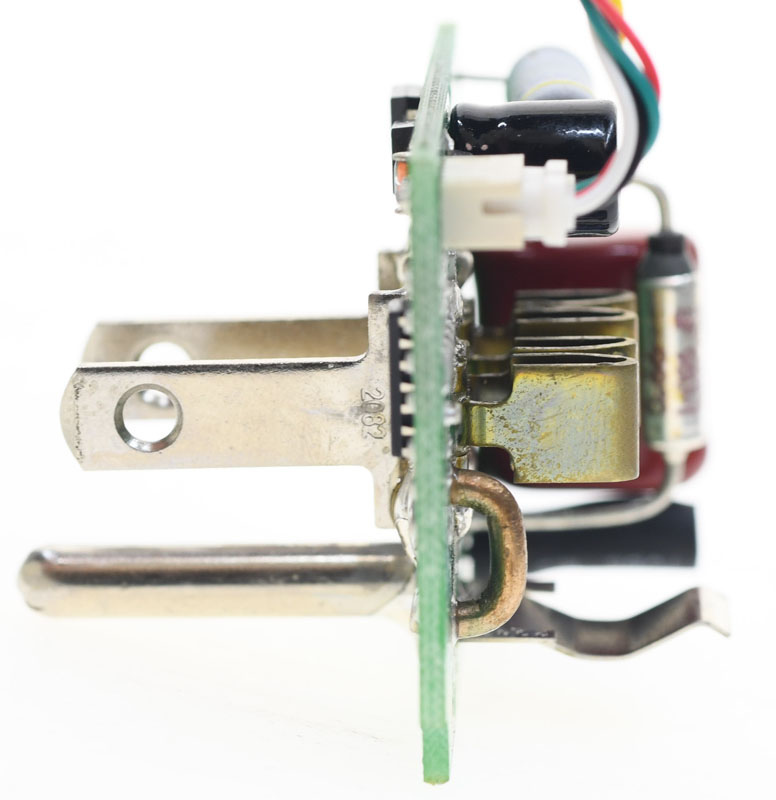

▼2053A插座部電路板側面圖

▼2053A插座部有一個給量測插座用的電流及溫度保險絲(箭頭1)，操作顯示部供電輸入也有獨立保險絲(箭頭2)

▼2053B插座部外殼內部，箭頭處為磁鐵位置

▼2053B插座部電路板正面及反面，使用阻容降壓方式供電給操作顯示部，並使用分流器(Shunt)測量交流電流

▼2053B插座部電路板側面圖

▼2053B插座部有一個給量測插座用的電流及溫度保險絲(箭頭1)，操作顯示部供電輸入也有獨立保險絲(箭頭2)

▼2053A/2053B電流及溫度保險絲近照，當電流超過15A或溫度超過99℃時，會自動熔斷，達到保護效果

以下是2053操作顯示部螢幕顯示說明
▼按下Watt/VA鍵可切換顯示電器的有效功率(Watt)及視在功率(VA)

▼按下Amp/PF鍵可切換顯示電器的電流(Amp)及功率因數(PF)

▼按下Volt/Hz鍵可切換顯示電源的電壓(Volt)及頻率(Hz)

▼按下kWh/Hour鍵可切換顯示電器累計用電度數(kWh)及Elapsed Time累計使用時間(Hour)，當2053A/2053B通電後，度數、時間、電費就會開始累積，停電時會保存，並在恢復電源後繼續累積。累計時間一開始會顯示分：秒，當超過59分59秒後會自動跳到以小時為單位顯示

▼按住kWh/Hour鍵不放持續3秒以上，畫面出現”rESt”後可重置歸零累積用電度數/時間/電費(kWh/Hour/Cost)數據

▼按下Cost鍵可切換顯示累計電費，可切換顯示電器累計電費(Total)、預估一年(Year)、預估一個月(Month)、預估一週(Week)、預估一天(Day)、預估一小時(Hour)的電費

▼按住Cost鍵不放持續3秒以上，可修改電費費率(Rate)，右上角會出現Rate字樣同時左邊出現”$”時顯示目前費率設定，設定到想要數值後，短按一下Cost鍵，螢幕出現”SAVE”表示已儲存設定值

▼博計2053A插上110V電源，未連接電器時本體耗電量為0.4W，與手上的固緯GPM-8310數位功率計比較實功率顯示值差異如下表：

產品規格：
電壓：110V±10%(2053A)、220V±10%(2053B)
電流：0.00-15.00A
有效功率0.0-99.9W、100-1875W(2053A)、100-3795W(2053B)
視在功率：0.0-99.9VA、100-1875VA(2053A)、100-3795VA(2053B)
電源頻率：47-63Hz
功率因數：0.00-1.00
用電度數：0.00-9999kWh
用電費用：0.00-9999
用電費率：0.000-9.999
累積測量時間：00:00-9999Hour

報告完畢，謝謝收看
