狼大是個為了測試很捨得花錢買設備的人

這次他因為測試 WD BLACK P50 GAME DRIVE SSD 的時候遇到一些問題

為了完成該測試就又花錢買了這一組 USB3.2 Gen2x2 PCIe 4X 擴充卡

還順便開箱給大家看

如果你想要讓自己的外接式 SSD 發揮出完全的實力 (如 SSD 原始規格允許的話)

那麼你可以試著跟著狼大買這一個套件回家使用 ~ 因為狼大開箱就是品質保證不是嗎

這次狼大自行採購的擴充卡套組型號在網路上可查到的型號是

擴充卡 Axisplus AP-3242

外接盒 Axisplus AP-2364

但官方網頁並找不到這兩個型號

但沒關係的 ~ 因為 Axisplus 這家公司多年來的風格好像一直都是這樣的

購買也只能透過官方粉絲團或官方位於露天拍賣的賣場 (到底打算多低調)

接下來就來看狼大的開箱與測試吧

▼Axisplus USB3.2 Gen2x2擴充卡本體無外部紙盒,擴充卡與保證書放在一個透明泡殼中

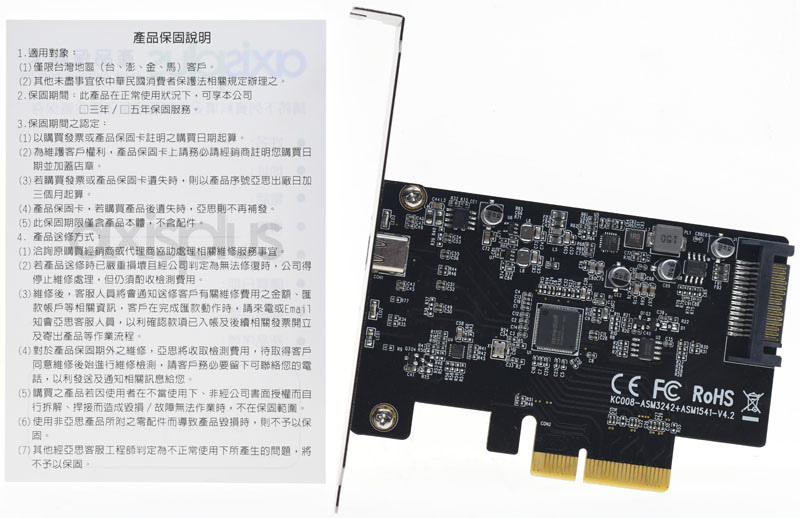

▼打開透明泡殼,取出Axisplus USB3.2 Gen2x2擴充卡、保證書


▼Axisplus USB3.2 Gen2x2擴充卡正面,檔板處有一個Type-C插座,採用PCIe 3.0x4匯流排,卡上有一個SATA電源輸入接頭


▼採用Asmedia ASM3242 PCI Express USB3.2 Gen2x2 Host Controller,週期2019年47週,比手上三泰卡的晶片略新一點


▼Axisplus USB3.2 Gen2x2擴充卡背面沒有任何元件、標示與貼紙


▼Axisplus USB3.2 Gen2x2 NVMe外接盒包裝內容,有裝外接盒所有配件的靜電袋、保證書、USB-C to USB-C傳輸線


▼Axisplus USB3.2 Gen2x2 NVMe外接盒所有組件一覽,有鋁合金外盒、導熱墊、裝有轉接電路板的金屬內盒、裝在夾鏈袋內的螺絲/銅製金屬墊片、螺絲起子


▼轉接電路板正面及反面圖,正面有一個M-KEY M.2 NGFF插槽,以及一個2280尺寸規格用固定鎖點,鎖點上已經預鎖一顆螺絲,左上方邊緣處有一個讀寫指示用藍色LED。背面有Type-C連接埠、橋接晶片及附屬零件


▼Axisplus USB3.2 Gen2x2 NVMe外接盒採用Asmedia ASM2364 USB3.2 Gen2x2 to PCIe 3.0 x4 NVMe橋接晶片,支援NVMe 1.3C,也支援Vender Command/Passthrough/SCSI Translate/Hotplug/Trim/4K Sector/Multi-lun,週期2019年31週


接下來是上機測試,以下是測試配備:
主機板:ASROCK B550 STEEL LEGEND
處理器:AMD Ryzen 5 3600XT
記憶體:ANTEC KATANA DDR4-3200 8GB * 2套組
作業系統碟:SAMSUNG PM961 256GB

▼將Axisplus USB3.2 Gen2x2擴充卡連接SATA供電接頭,並插在主機板的PCIE3插槽,Axisplus擴充卡在Type-C埠旁有兩個藍色LED指示燈


ADATA SX8200 PRO 1TB安裝散熱片後,插在Axisplus USB3.2 Gen2x2 NVMe外接盒上的M-KEY M.2 NGFF插槽

暫時頂著用的散熱器是 Bitspower M.2 SSD Armor


▼除了使用外接盒隨附傳輸線外,也加入TOOTO USB3.2 Gen2x2 20Gbps 100W高速傳輸充電線進行交叉比對測試


▼ADATA SX8200 PRO 1TB直接裝在主機板PCIE3插槽上的CrystalDiskMark傳輸速度測試,做為參考基準


▼Axisplus USB3.2 Gen2x2擴充卡的硬體資訊內容,可以看到以PCIe 3.0 x4方式速度運作,支援的USB版本為3.2,驅動程式為USB xHCI相容的主機控制器,由Microsoft提供,版本日期為2020-09-01


▼Axisplus USB3.2 Gen2x2 NVMe外接盒的硬體資訊內容,支援的USB版本為3.2,驅動程式為USB Attached SCSI(UAS) Mass Storage Device,由Microsoft提供,版本日期為2006-06-21


▼Axisplus USB3.2 Gen2x2擴充卡搭配Axisplus USB3.2 Gen2x2 NVMe外接盒及ADATA SX8200 PRO 1TB的Anvil’s Storage Utilities傳輸速度測試


▼Axisplus USB3.2 Gen2x2擴充卡搭配Axisplus USB3.2 Gen2x2 NVMe外接盒及ADATA SX8200 PRO 1TB的AS SSD Benchmark傳輸速度測試


▼Axisplus USB3.2 Gen2x2擴充卡搭配Axisplus USB3.2 Gen2x2 NVMe外接盒及ADATA SX8200 PRO 1TB的AS SSD Copy-Benchmark傳輸速度測試


▼Axisplus USB3.2 Gen2x2擴充卡搭配Axisplus USB3.2 Gen2x2 NVMe外接盒及ADATA SX8200 PRO 1TB的AS SSD Compression-Benchmark傳輸速度測試


▼Axisplus USB3.2 Gen2x2擴充卡搭配Axisplus USB3.2 Gen2x2 NVMe外接盒及ADATA SX8200 PRO 1TB的ATTO Disk Benchmark傳輸速度測試


▼Axisplus USB3.2 Gen2x2擴充卡搭配Axisplus USB3.2 Gen2x2 NVMe外接盒及ADATA SX8200 PRO 1TB的CrystalDiskMark傳輸速度測試


▼上述測試跑一輪後Axisplus USB3.2 Gen2x2擴充卡正面的紅外線熱影像圖


▼上述測試跑一輪後Axisplus USB3.2 Gen2x2 NVMe外接盒背面的紅外線熱影像圖


▼上述測試跑一輪後Axisplus USB3.2 Gen2x2 NVMe外接盒正面的紅外線熱影像圖


▼不過在複製特定檔案時,仍是會發生複製時速度掉到0,然後出現I/O裝置錯誤的訊息而無法複製成功,按下”重試”也無法繼續傳,只能按下”略過”跳過該檔,才會繼續複製。將其降速至10Gbps後,複製相同檔名的檔案就沒有問題,下面這個檔案是一款CPU多核心測試軟體cinebenchr20資料夾內一個叫做couch_bump_1.tif的圖檔


▼另外CrystalDiskInfo這套工具軟體內的DiskInfo32/DiskInfo64/DiskInfoA32/DiskInfoA64這四個檔案也是會發生相同情形


▼還有Program Files資料夾內微軟的Print3D執行檔也會無法成功複製


以下測試,以Axisplus USB3.2 Gen2x2擴充卡搭配WD_BLACK P50 GAME DRIVE SSD
▼WD_BLACK P50 GAME DRIVE SSD的硬體資訊內容,支援的USB版本為3.2,驅動程式為USB Attached SCSI(UAS) Mass Storage Device,由Microsoft提供,版本日期為2006-06-21


▼Axisplus USB3.2 Gen2x2擴充卡搭配WD_BLACK P50 GAME DRIVE SSD的Anvil’s Storage Utilities傳輸速度測試


▼Axisplus USB3.2 Gen2x2擴充卡搭配WD_BLACK P50 GAME DRIVE SSD的AS SSD Benchmark傳輸速度測試


▼Axisplus USB3.2 Gen2x2擴充卡搭配WD_BLACK P50 GAME DRIVE SSD的AS SSD Copy-Benchmark傳輸速度測試


▼Axisplus USB3.2 Gen2x2擴充卡搭配WD_BLACK P50 GAME DRIVE SSD的AS SSD Compression-Benchmark傳輸速度測試


▼Axisplus USB3.2 Gen2x2擴充卡搭配WD_BLACK P50 GAME DRIVE SSD的ATTO Disk Benchmark傳輸速度測試


▼Axisplus USB3.2 Gen2x2擴充卡搭配WD_BLACK P50 GAME DRIVE SSD的CrystalDiskMark傳輸速度測試


▼Axisplus USB3.2 Gen2x2擴充卡搭配WD_BLACK P50 GAME DRIVE SSD複製特定檔案時,同樣會發生複製時速度掉到0,然後出現I/O裝置錯誤的訊息而無法複製成功,按下”重試”也無法繼續傳,只能按下”略過”跳過該檔,複製才會繼續。將其降速至10Gbps後,複製相同檔名的檔案就沒有問題,下面這個檔案是一款CPU多核心測試軟體cinebenchr20資料夾內一個叫做couch_bump_1.tif的圖檔


▼CrystalDiskInfo這套工具軟體內的DiskInfo32/DiskInfo64/DiskInfoA32/DiskInfoA64這四個檔案也是相同的情形


因為手上還有一組Intel B360晶片組平台,為求謹慎,也將兩組卡與外接盒從AMD B550平台移到Intel B360平台上,但仍是相同的結果,故不再重複張貼上述的測試資料

有一位手上也有Asmedia ASM3242與ASM2364組合的網友,在臉書上看到在下的動態,針對在下提供的檔案名稱,熱心參加測試,同樣遇到傳輸異常的問題,目前可能要等到另外一種USB3.2 Gen2x2的Host或Device加入後(Intel新的晶片組將加入原生USB3.2 Gen2x2 Host支援),再度進行測試

結論:
兩組卡與外接盒交叉測試下來,對Asmedia ASM3242(卡)與ASM2364(外接盒)的USB3.2 Gen2x2 20Gbps方案來說,特定檔案傳輸異常問題看來的確是罩門,使用者必須自行降速至10Gbps,方可避免此問題

報告完畢,謝謝收看
