產品規格：
型號：PB1050ZM
電池容量；10000mAh/36Wh鋰離子電池
USB-C輸入：5V/3A、9V/2.7A、12V/2A、15V/1.6A、20V/1.2A，最大功率24W
USB-C輸出：5V/3A、9V/3A、10V/5A(小米超級閃充模式)、12V/3A、15V/3A、20V/2A
USB-A輸出：5V/3A、9V/3A、12V/2.25A、20V/1.35A
USB-C+USB-A輸出：5V/4A
尺寸：108x68.8x24.2mm
重量：231克

▼外盒正面，上方有50W MAX極速充電圖示/mi商標，中間有產品外觀，下方有電池容量/產品名稱/特色說明(支援USB-C筆記型電腦、USB-C 50W閃充、USB-A 27W快充)/USB-C圖示/超級閃充字樣

▼外盒背面有防偽驗證用貼紙、產品規格表、包裝內容、委託/製造商資訊、產品條碼，條碼上註明生產廠為東莞迪比科能源科技有限公司

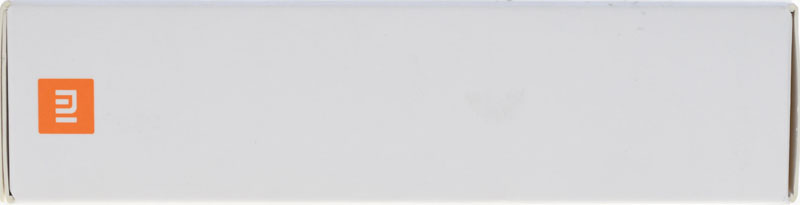

▼外盒左右側面印上mi商標

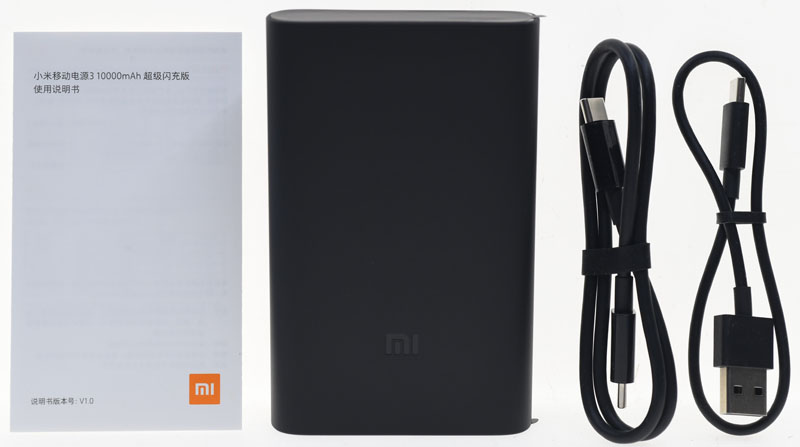

▼包裝內容，有使用說明書、行動電源本體、USB-C to USB-C線、USB-C to USB-A線

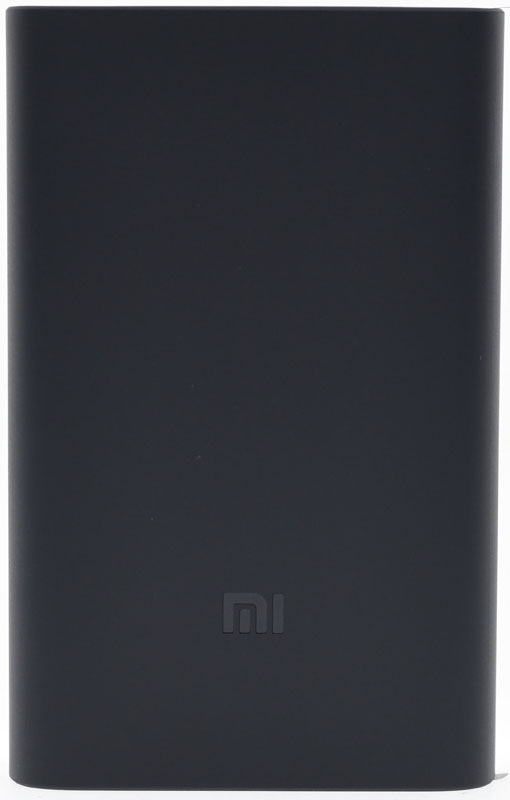

▼小米行動電源3超級閃充版本體外觀，正面外殼下方有商標

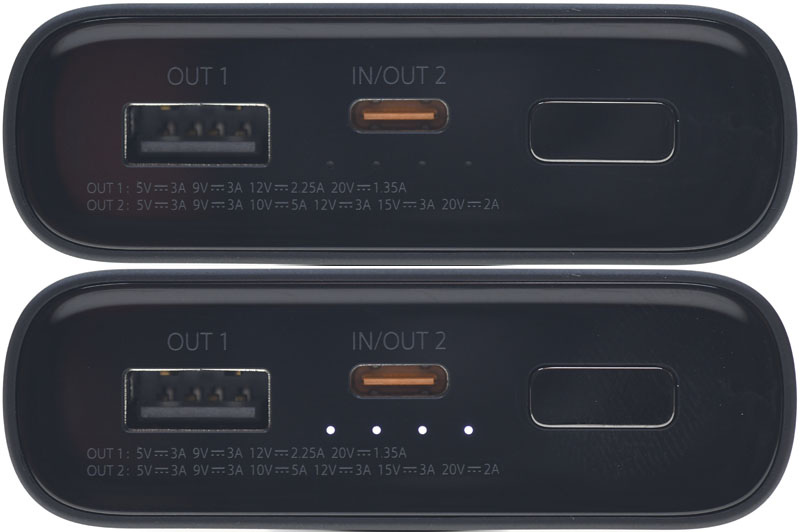

▼頂部黑色鏡面外蓋有標示IN/OUT2的USB-C、標示OUT1的USB-A、4顆白光電量指示燈、電源按鈕，並標示OUT1/OUT2的輸出電壓/電流規格

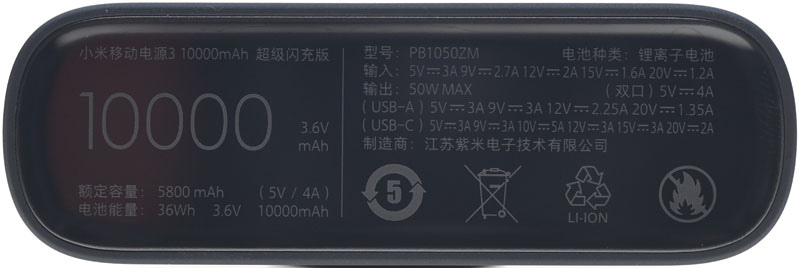

▼底部黑色鏡面外蓋印上產品名稱、電池容量、額定容量、電池能量、型號、電池種類、輸入/輸出規格、製造商

▼本體尺寸為108.3x69.1x22.9mm

▼本體重量為231克

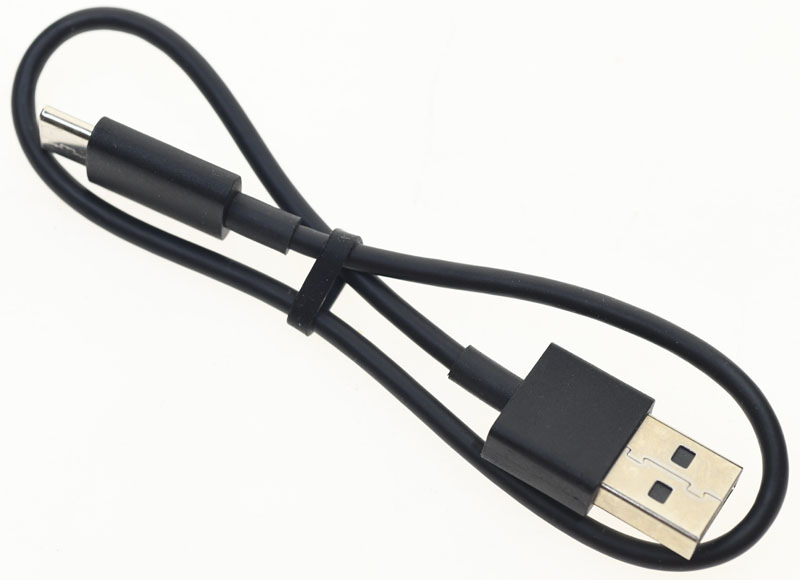

▼隨附一個USB-C to USB-A線

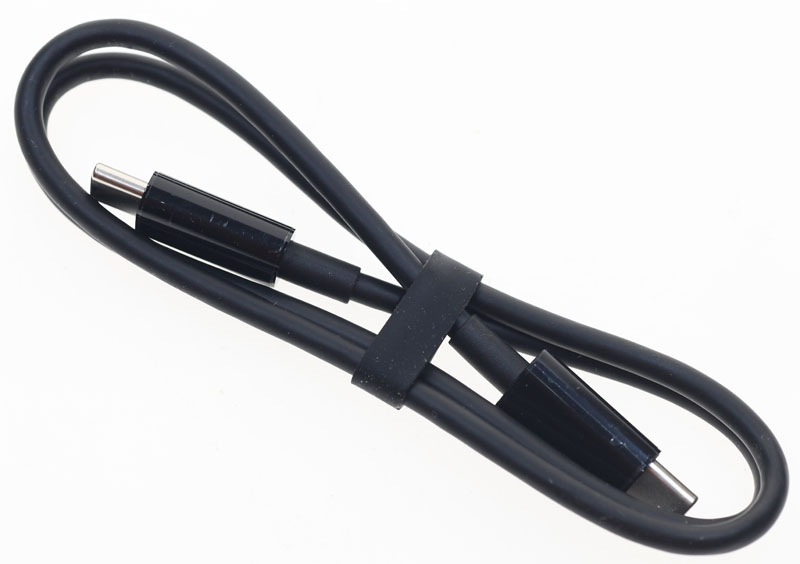

▼隨附一條USB-C to USB-C線

▼USB-C to USB-C線的E-Marker晶片資訊如下圖，支援20V/5A，100W電力傳輸

▼兩端接頭與正負線路的等效內阻為0.043Ω

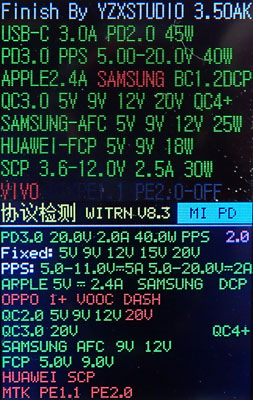

▼USB-C埠單獨使用，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A，其中QC3.0支援20V觸發輸出，下方檢測器偵測到支援MI PD(小米專用超級閃充協議)

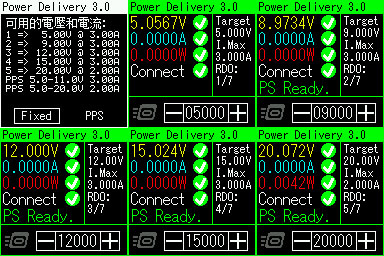

▼USB-C埠單獨使用，固定檔5V/9V/12V/15V最大電流3A，20V最大電流2A

▼USB-C埠單獨使用，提供兩組PPS檔，第一組PPS檔5-11V最大電流3A，第二組PPS檔5-20V最大電流2A

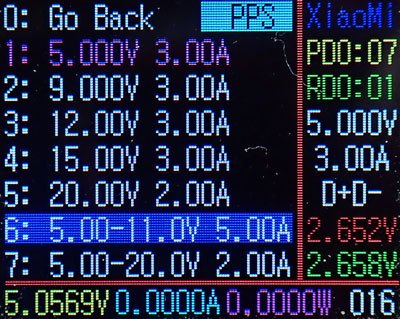

▼因為此行動電源支援小米專用的超級閃充協議，當使用支援超級閃充的小米手機並搭配5A線材時，可啟動第一組PPS協議的5A輸出，變成5-11V/5A，達到規格標示上所寫的10V/5A輸出

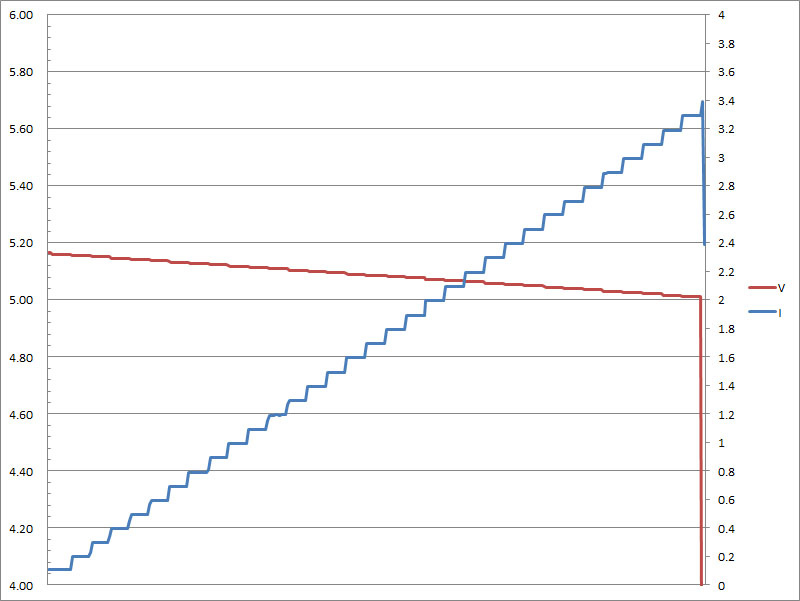

▼USB-C埠固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.4A便會截止

▼USB-C埠固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.4A便會截止

▼USB-C埠固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.4A便會截止

▼USB-C埠固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.4A便會截止

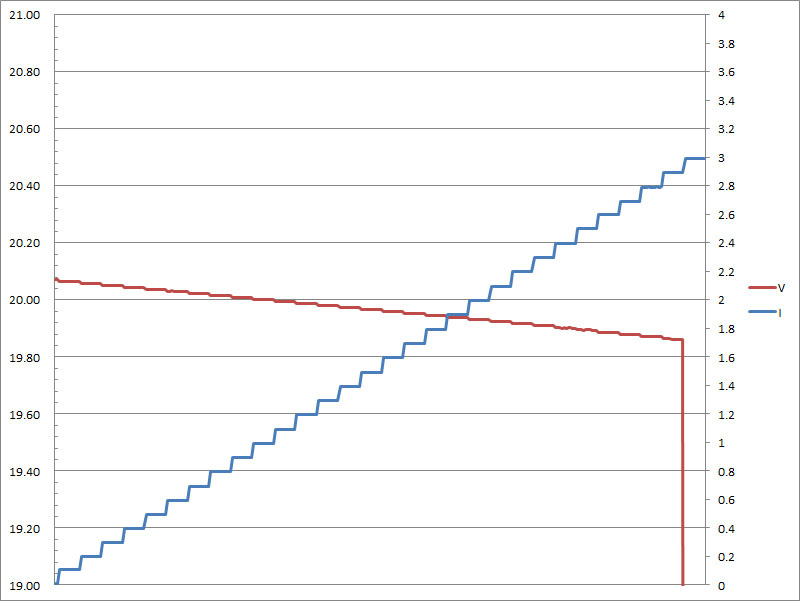

▼USB-C埠固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.9A會產生大幅壓降，超過3A便會截止

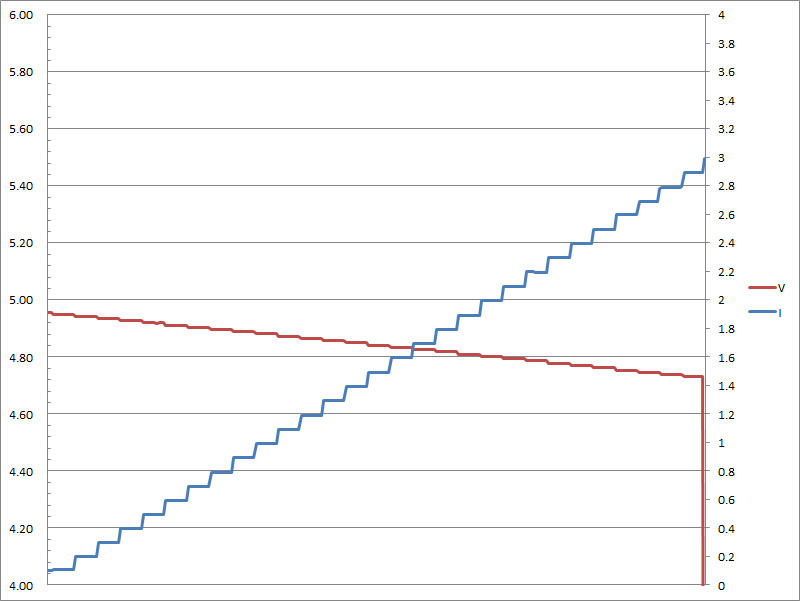

▼USB-C埠第一組PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.9A便會截止

▼USB-C埠第一組PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.9A便會截止

▼USB-C埠第二組PPS檔5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過1.9A便會截止

▼USB-C埠第二組PPS檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過1.9A便會截止

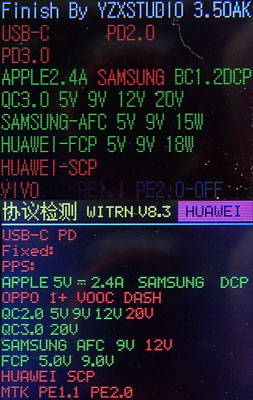

▼USB-A埠單獨使用，充電定義支援QC2.0/3.0、AFC、FCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A，其中QC3.0支援20V觸發輸出

▼USB-A埠5V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.3A便會截止

▼USB-A埠9V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.2A便會截止

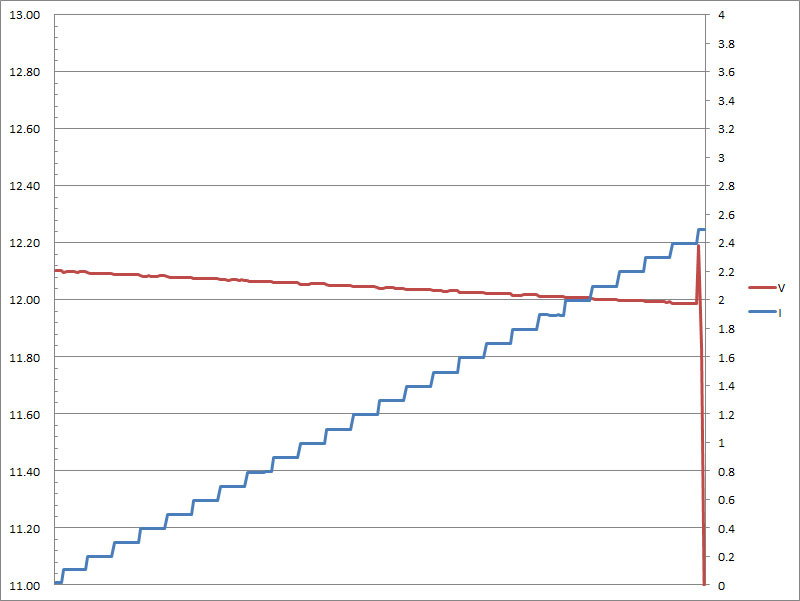

▼USB-A埠12V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.4A輸出電壓產生一明顯變動後隨即截止

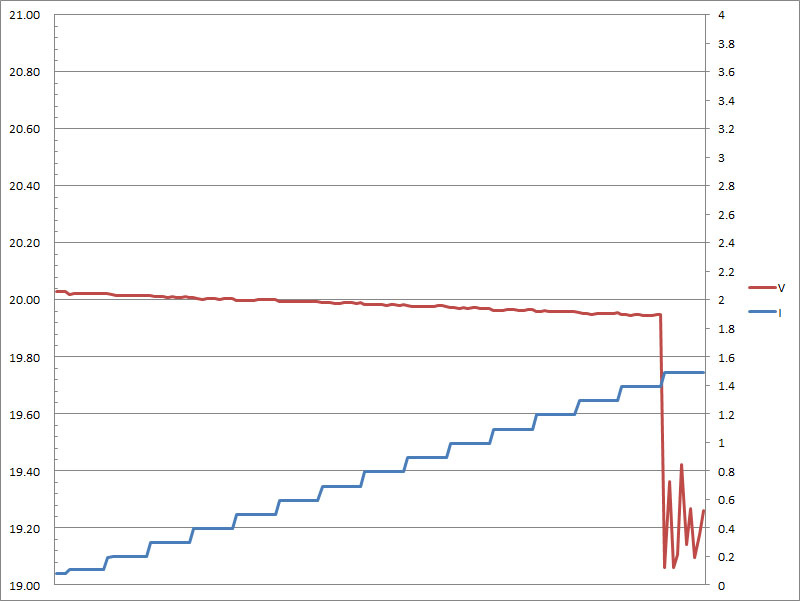

▼USB-A埠20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過1.4A會產生大幅壓降，超過1.5A便會截止

▼小米行動電源3超級閃充版不同充電功率對應充電時間、充電Wh、充電mAh數據表

▼雖然小米行動電源3超級閃充版規格標註支援24W充電功率及最高20V輸入，但實際搭配具備20V輸出的65W充電器時，充電過程的電壓/電流如下圖，行動電源觸發12V輸入，充電電流(紅色曲線)逐漸上升至最高點後進入電流緩降的CV區間，其電流最高值約在1.9A，最高功率為22.8W

▼小米行動電源3超級閃充版的USB-C埠於各電壓電流組合下，所能放電的mAh、時間與Wh，並依照電池電量算出可用Wh。從數據來看，可用Wh最高96%，最低79%，除了15V/3A輸出組以外，整體可用Wh在88%至96%。5V/3A可放出6715mAh，符合本體上所標示的5800mAh額定電容量

▼45W功率放電一段時間後的正面/背面紅外線熱影像圖，從熱影像可看出內部有3顆電池芯

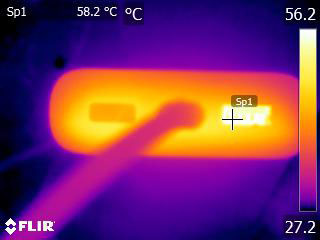

▼45W功率放電一段時間後的頂部連接埠紅外線熱影像圖

不錯的點：
◆USB-C埠支援PD2.0/3.0、PPS/QC4+、QC2.0/3.0、AFC、FCP、SCP等主流快充協議，最大輸出45W，若裝置支援小米超級閃充協議，則最大輸出可達50W
◆USB-A埠支援QC2.0/3.0、AFC、FCP等主流快充協議，最大輸出27W
◆除15V/3A輸出外，可用Wh介於88%至96%之間，並符合其額定電容量標示
可改進的點：
◆搭配65W充電器充電時，僅會觸發12V，一開始輸入電流不會達到最高值，而是逐漸增加，到達最高電流值後就進入電流開始緩降的CV區間，最高點功率22.8W，整體充電時間只比使用18W充電器時縮短約15分鐘
◆連續45W放電時本體溫度較明顯

報告完畢，謝謝收看
