我常常說 ~ 充電相關的東西本質好不好給狼大一驗就知道

所以三不五時有人借各式充電設備給狼大驗貨也是正常的

今天這一篇正是網友出借給狼大玩玩的的

Innfact GaN好快!快充延長線



/tmp/phpiipsX7

產品特色:
●採用GaN氮化鎵功率元件,提高轉換效率
●快速充電,筆電也可以直接充
●2個USB-C及1個USB-A輸出,支援PD/PPS/QC/Apple快充協議,最大輸出功率可達73W,適用手機/平板/遊戲機/筆電/耳機等常用行動裝置,另外還具備3個NEMA 5-15R交流插座,可以插上其他交流電器一同使用
●多種顏色可選搭
●防過載充電
●提供1年保固

產品規格:
型號:CHR-EC3U-NX
尺寸:235x55x34mm
線長:2m
重量:440g±50g
材質:PC
交流插座:3個NEMA 5-15R,AC125V,15A,50/60Hz,1875VA
USB供電單元輸入:AC100-240V,2.6A,50/60Hz
USB-C1單埠輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A、3.3-5.9V/3A、3.3-20V/3A,最大65W
USB-C2單埠輸出:5V/3A、9V/2A,最大18W
USB-A單埠輸出:5V/2A,最大10W
C1+C2雙埠輸出:45W(C1)+18W(C2)
C1+A雙埠輸出:45W(C1)+10W(A)
C2+A雙埠輸出:18W(C2)+10W(A)
C1+C2+A三埠輸出:45W(C1)+18W(C2)+10W(A)
最大輸出功率:73W

▼使用霧面半透明吊卡外盒裝著內容物


▼霧面半透明吊卡外盒左右側面圖


▼去除霧面塑膠外盒後,可清楚看到內部紙盒正面及背面的圖/文字。紙盒正面左側為快充延長線本體正面,右側上方為商標及”GaN好快!”字樣,中間有中/英文產品名稱,下面有帶有速度效果線的漫畫風格”73W”字樣。紙盒背面上方為連接埠說明圖,中間有帶有速度效果線的漫畫風格”GaN好快!”字樣及輸出功率配置圖,下方有產品規格表、官方網址/客服信箱地址及QR碼、安規/BSMI認證標章、商標、產地(台灣)、中文產品資訊貼紙

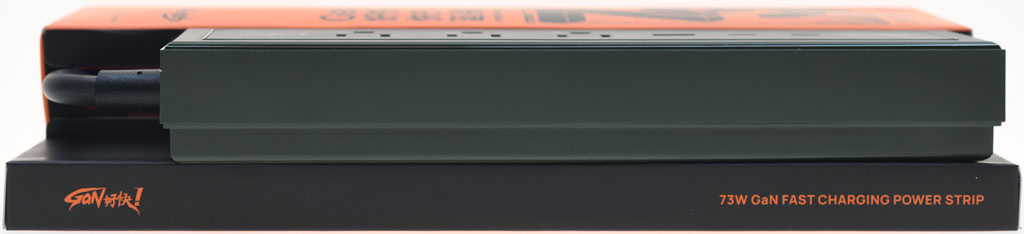

▼內部紙盒左側面可看到快充延長線本體側面,還有”GaN好快!”字樣及英文產品名稱


▼內部紙盒右側面有產品特色說明及商標


▼Innfact GaN好快!快充延長線的交流電源線附上一條魔鬼氈束帶

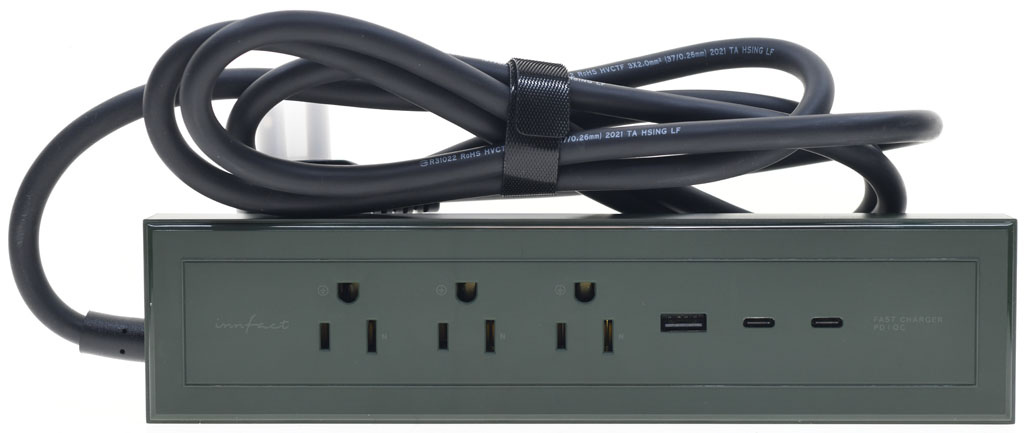

▼本體正面右側有採並排配置的2個USB-C及1個USB-A輸出


▼本體正面左側有商標及3個NEMA 5-15R插座,並標註N(中性線)及接地線


▼本體背面有商標、中文產品規格、注意事項、製造商/委製商資訊、安規/BSMI認證標章、產品名稱、產地


▼背面文字部分近照


▼本體尺寸為236x56.2x34.2mm


▼本體交流電源線連接處具備護套,左邊圓圈凹陷處內有過載無熔絲開關,發生過載時會跳出黑色圓柱,把造成過載裝置拔除後,按壓跳出的黑色圓柱即可復歸


▼黑色交流電源線實際長度為180公分(自本體護套尾端測量至插頭護套處),上方字樣表示這是由TA HSING出品的HVCTF(耐熱75℃的PVC材質雙層絕緣圓線),規格為3x2.0mm²


▼交流電源線直徑為8.5mm


▼90度直角交流插頭,上方有TA HSING字樣,標示15A 125V最大耐流/耐壓,也有BSMI及RoHS標誌


▼本體的NEMA 5-15P插頭旋轉45度,並標註N(中性線)及接地線


▼插頭插上插座示意圖


▼插頭圓形頭部最大直徑為34mm,厚度為16.3mm


Innfact GaN好快!快充延長線支援以下輸出配置:
USB-C1單埠輸出:最大65W
USB-C2單埠輸出:最大18W
USB-A單埠輸出:最大10W
C1+C2雙埠輸出:45W(C1)+18W(C2)
C1+A雙埠輸出:45W(C1)+10W(A)
C2+A雙埠輸出:18W(C2)+10W(A)
C1+C2+A三埠輸出:45W(C1)+18W(C2)+10W(A)
插拔裝置時會同步更新固定檔/PPS檔電壓電流資訊,供電不會中斷(不過部分裝置於更新資訊時會短暫停止充電)

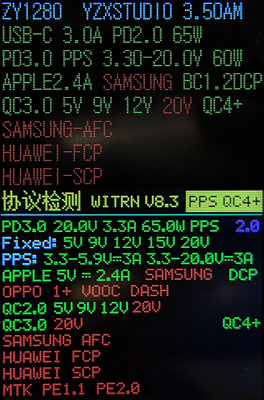

▼USB-C1單獨使用,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、APPLE 5V/2.4A、BC1.2、DCP 1.5A


▼USB-C1埠搭配5A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3.25A

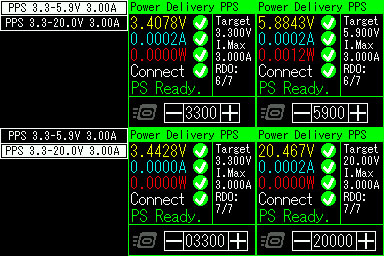

▼USB-C1埠搭配5A線材,提供兩組PPS檔,分別是3.3-5.9V/3A及3.3-20V/3A


▼USB-C1埠各組輸出轉換效率表,空載下交流輸入功率為0.27W,整體轉換效率在82.6%至91%之間


▼USB-C1埠搭配5A線材的固定檔5V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3A便截止


▼USB-C1埠搭配5A線材的固定檔9V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3A便截止


▼USB-C1埠搭配5A線材的固定檔12V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3A便截止


▼USB-C1埠搭配5A線材的固定檔15V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3A便截止

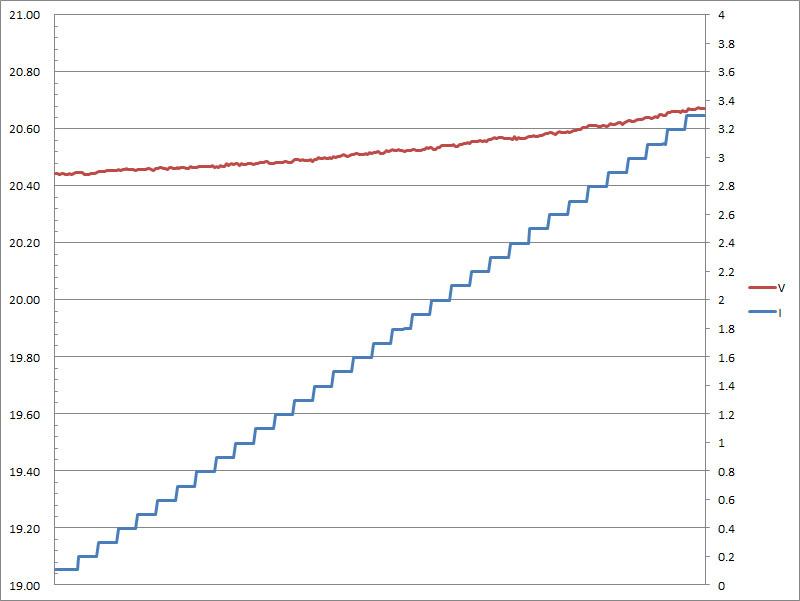

▼USB-C1埠搭配5A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3.3A便截止


▼USB-C1埠搭配5A線材的第一組PPS檔5.9V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.7A便截止


▼USB-C1埠搭配5A線材的第二組PPS檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.8A後產生大幅壓降,但電流要超過3.3A才會截止


▼USB-C1埠搭配3A線材時,20V最大電流值仍維持3.25A,未下修3A


▼USB-C1埠搭配3A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3.3A便截止,與搭配5A線材時的過電流截止點相同


▼USB-C2單獨使用,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、APPLE 5V/2.4A、BC1.2、DCP 1.5A,特別注意的是PD固定檔最高輸出僅支援9V,但QC2.0/3.0最高輸出可支援12V

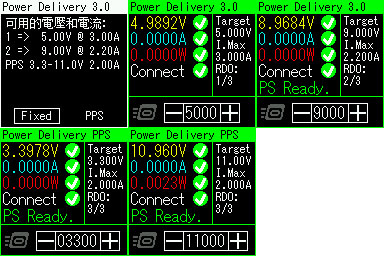

▼USB-C2埠固定檔提供5V/3A、9V/2.2A,PPS檔提供3.3-11V/2A


▼USB-C2埠各組輸出轉換效率表,空載下交流輸入功率為0.27W,整體轉換效率在79.2%至86.2%之間


▼USB-C2埠的固定檔5V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過3A便會截止


▼USB-C2埠的固定檔9V輸出負載測試,隨著電流增加,輸出電壓上升,當輸出電流超過2.3A便會截止

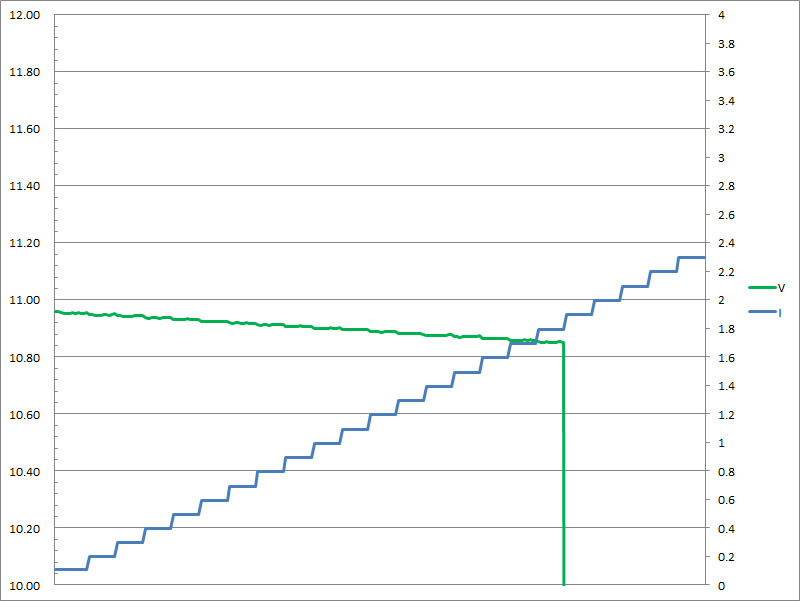

▼USB-C2埠的PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過1.8A後產生大幅壓降,但電流要超過2.3A才會截止

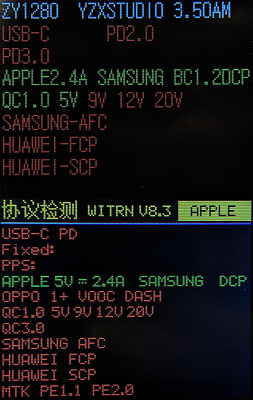

▼USB-A單獨使用,充電定義支援QC1.0 5V、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A


▼USB-A埠各組輸出轉換效率表,空載下交流輸入功率為0.27W,整體轉換效率在79.6%至84%之間


▼USB-A埠的5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3A後產生大幅壓降,但電流要超過3.7A才會截止


▼USB-C1埠與USB-C2埠共同使用,USB-C1最大輸出功率降至45W,USB-C2維持20W。USB-C1固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A,PPS檔第一組不變,第二組3.3V-20V的最大電流降至2.25A


▼一般室溫下的連續負載測試,將快充延長線放在桌面上,一開始先設定3.2A電流(上方圖表紅線),輸出電壓呈現慢慢上升,第一次負載測試僅運作13分24秒即自動中斷輸出。第二次負載測試設定3.1A(中間圖表紅線),接續在第一次負載測試中斷後繼續測試,這次時間更短,僅運作7分19秒後再度自動中斷輸出。第三次負載測試前把延長線電源拔掉,放置1個小時使其冷卻,然後設定更低的3A電流(下方圖表紅線),不過仍在運作21分51秒後自動中斷輸出,因測試無法完成,故中止連續1小時負載測試


▼在第三次負載測試自動中斷後快充延長線的紅外線熱影像圖,正面靠近輸出的USB-C1有溫度較高的熱點


(補充)應網友要求,再度測試一次連續輸出

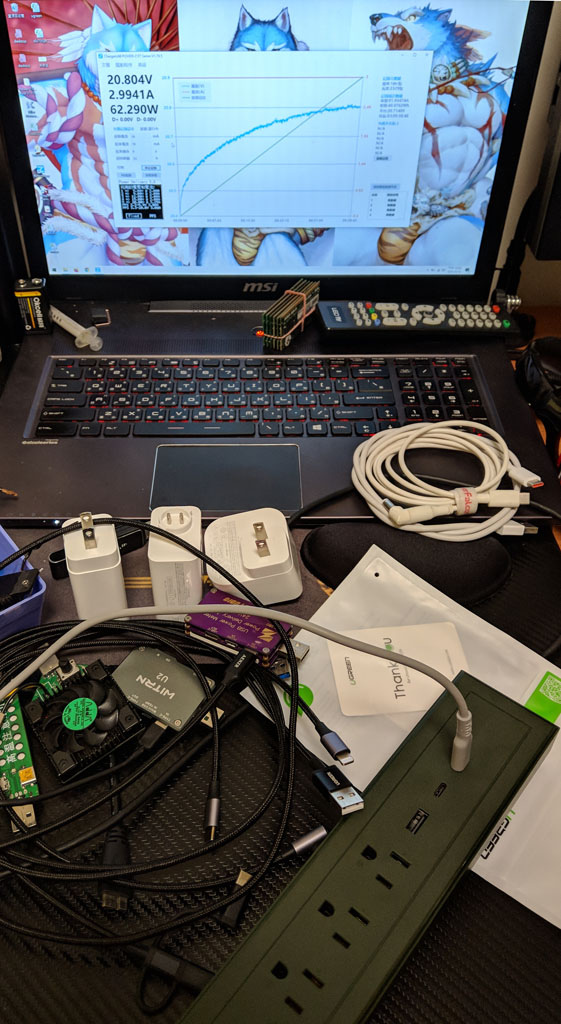

▼快充延長線已經超過1天沒有通電,於開啟冷氣(設定27℃)的房間內將快充延長線放在桌面上,這次僅設定3A電流,負載測試中的照片如下,這次順利完成連續1小時60W放電

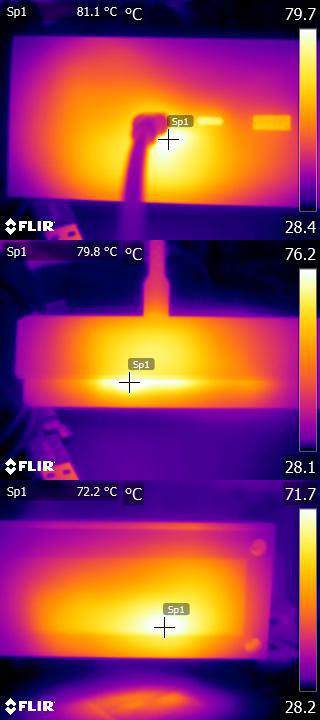

▼快充延長線連續1小時60W放電後的紅外線熱影像圖

優點:
◆直角NEMA 5-15P插頭,插頭部旋轉45度,適合在特定的插座空間受限處使用
◆具備3個NEMA 5-15R插座,並附帶2個USB-C及1個USB-A輸出,支援PD/PPS/QC/Apple等快充協議
◆採用GaN氮化鎵功率元件,最高效率可達91%
◆插入/拔除裝置時,僅會更新固定檔/PPS檔的電壓電流組資訊,不會中斷電源輸出
缺點:
◆空載功耗0.27W較高,最低效率僅有79.2%(USB-C2的9V/0.5A)
◆使用3A線,USB-C1的固定檔20V最大電流仍維持3.25A(正常應下修至3A)
◆在一般室溫環境下,USB-C1無法滿載連續輸出超過14分鐘,甚至待其冷卻後降至60W仍無法連續輸出超過22分鐘,無法完成1小時連續輸出測試(後續補充,在攝氏27℃的冷氣房內,可以3A電流連續放電一小時)

報告完畢,謝謝收看
