自從知道我誤殺 閉嘴牌 幾年之後,我就開始願意使用這一家的電源供應器

短時間內還沒有遇到翻車的問題,所以還不知道目前的代理商遇到新固的處理方式

至於長期使用,對我來說當然就是狼大說可以就是可以 (當然對我來說還要代理商正確)

這次狼大給大家看的這一顆金牌全模式的電源供應器

be quiet! PURE POWER 11 FM 750W

大家看看可以的話,能考慮將它放進採購清單中

/tmp/phpWAFuLD

be quiet! PURE POWER 11 FM 750W特色:
●通過80PLUS金牌認證,降低廢熱產生,節省電能消耗及電費支出
●全模組化設計,採用黑色編織網包覆及帶狀模組化線路,安裝便捷,整線輕鬆
●提供EPS 8P及4+4P接頭各一,支援Intel/AMD最新處理器/主機板平台
●雙路12V輸出,半橋LLC諧振轉換,搭配12V同步整流及3.3V/5V DC-DC轉換設計,使12V可用功率最大化,改善各輸出電壓交叉調整率
●採用12公分be quiet!風扇,獨家設計的扇葉可提高風流表現並降低運轉時的噪音,同時搭配溫控調節轉速,能在散熱效能與靜音中取得平衡
●提供OCP/OVP/UVP/SCP/OPP/OTP保護
●提供五年產品保固

be quiet! PURE POWER 11 FM 750W輸出接頭數量:
ATX20+4P:1個
EPS 4+4P:1個
EPS 8P;1個
PCIE 6+2P:4個
SATA:9個
大4P:2個
小4P:1個

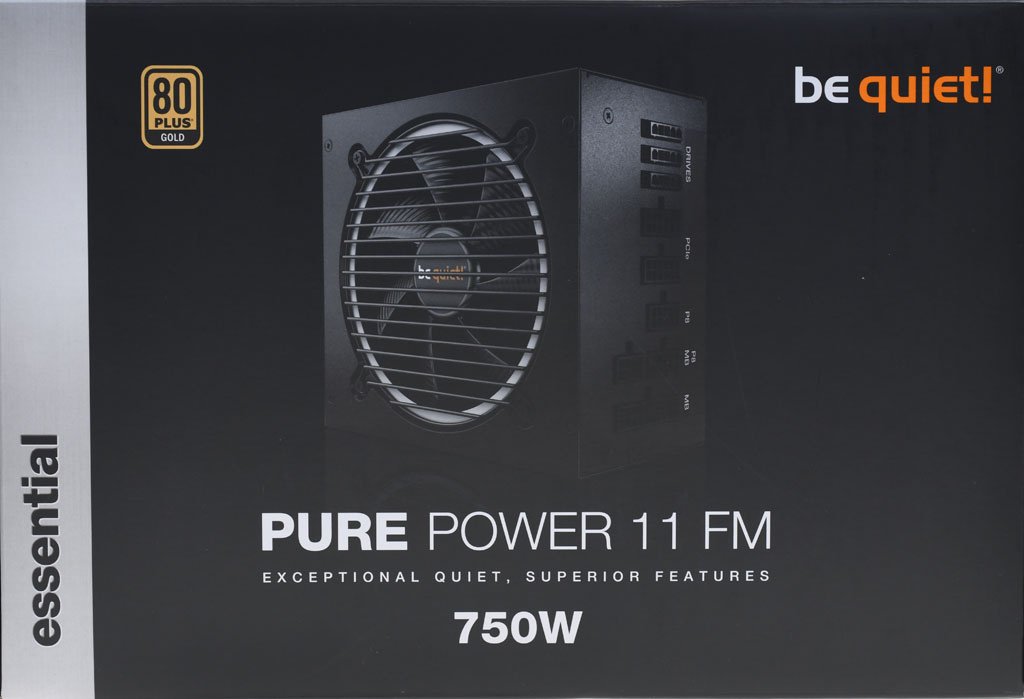

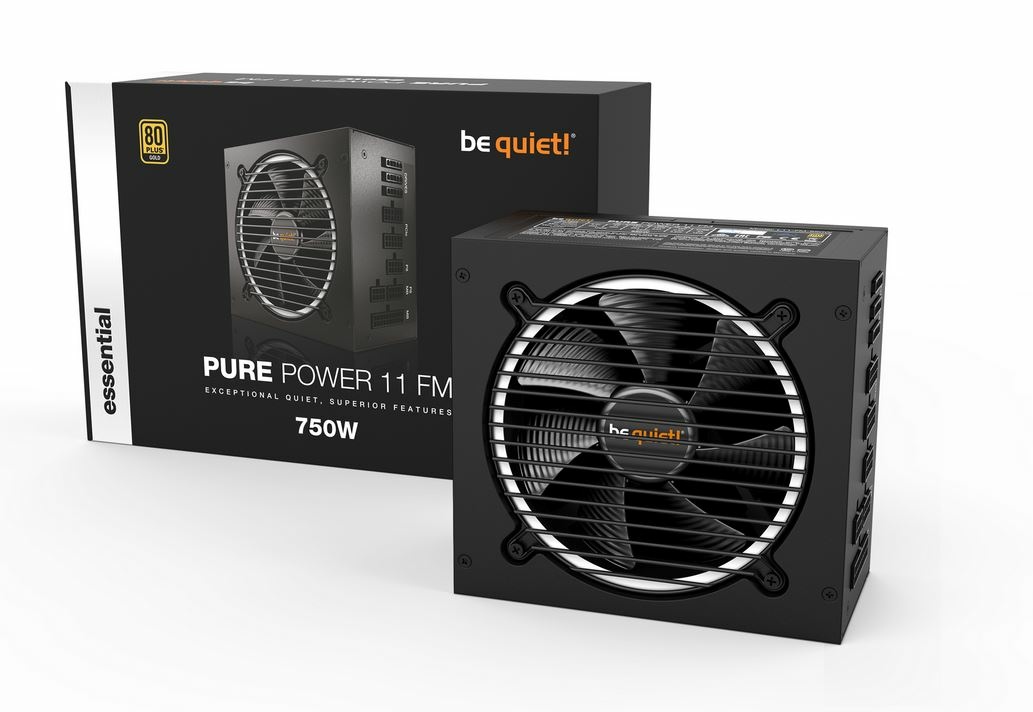

▼本體外盒正面左側銀色帶狀區域下方有essential系列名稱,左上有80PLUS金牌認證,右上有商標,中央有產品外觀圖,下方有產品名稱及輸出功率


▼外盒背面左側有產品名稱、簡介、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率,右側有多國語言”此PC電源供應器的產品資訊”說明/QR碼連結、80PLUS金牌認證、安規認證、條碼、官方網址


▼外盒上下側面,有商標、產品名稱、輸出功率

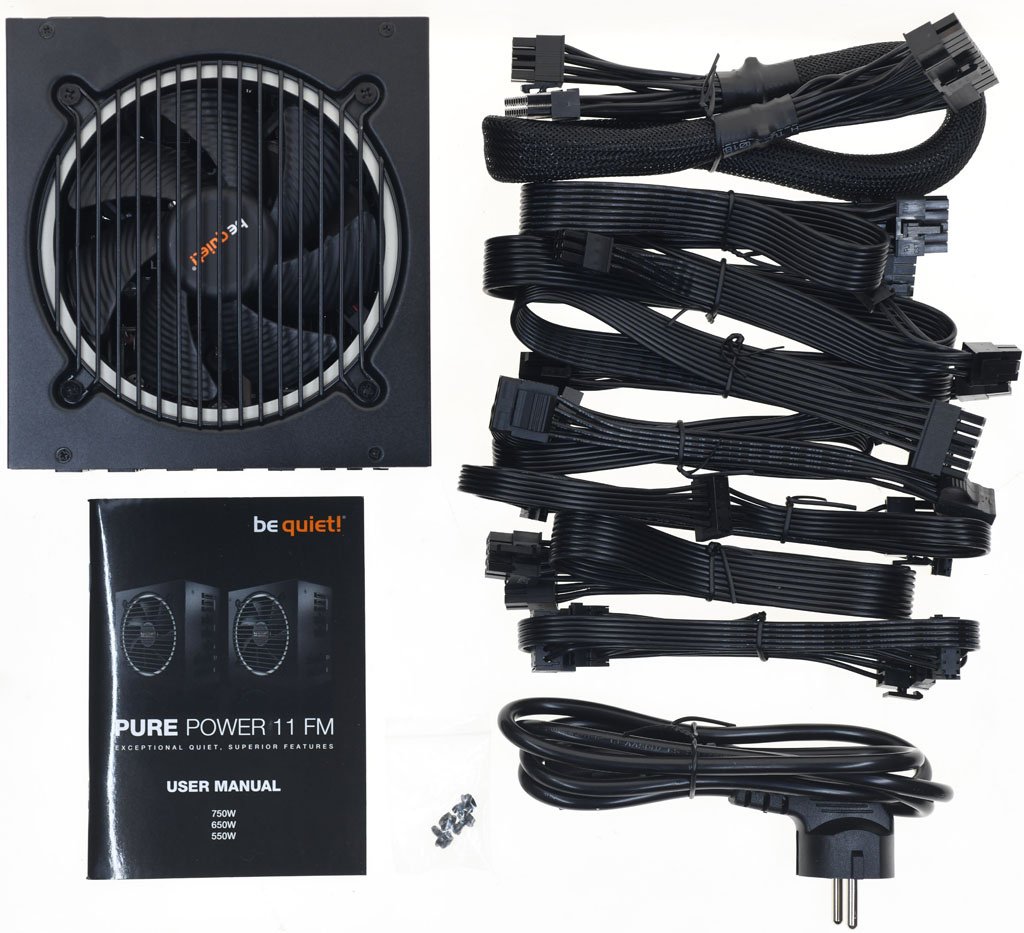

▼包裝內容,有電源本體、使用說明書、固定螺絲、模組化線路及交流電源線(歐規插頭)

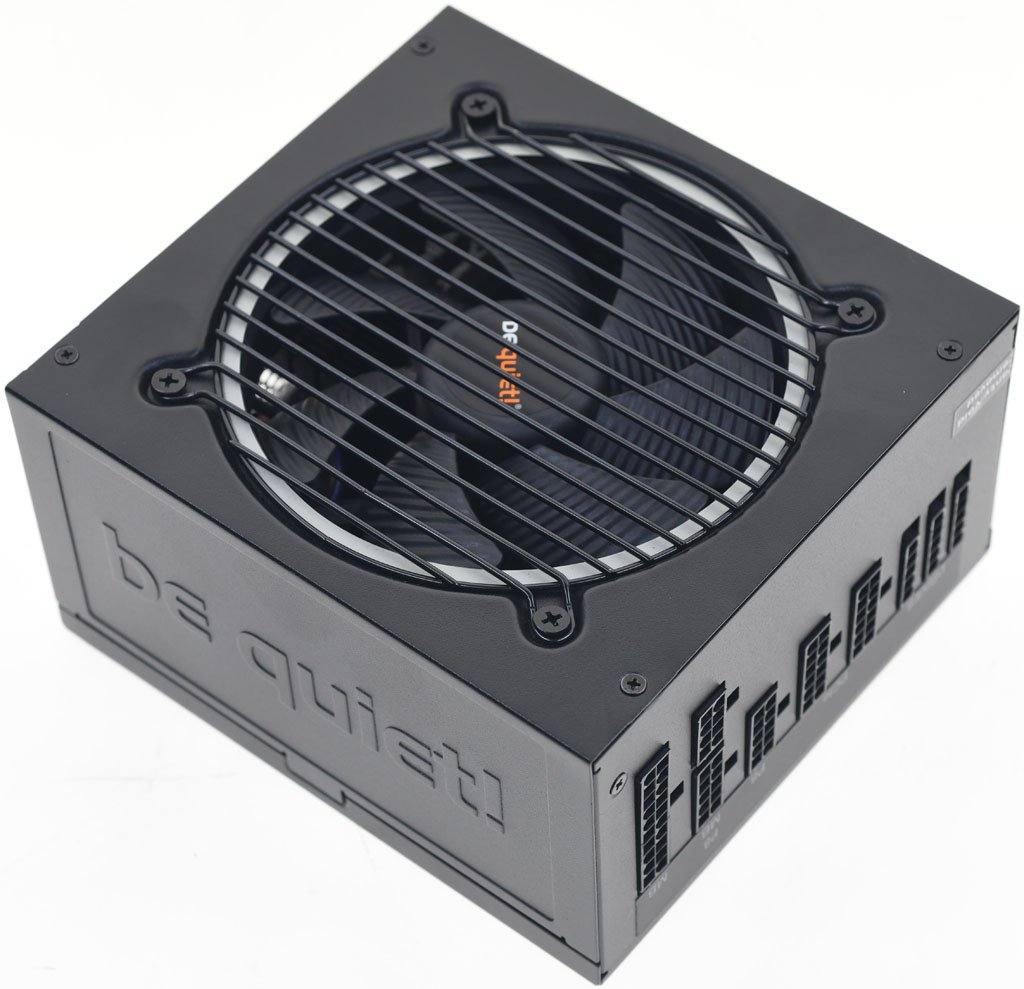

▼本體尺寸為165x150x86mm

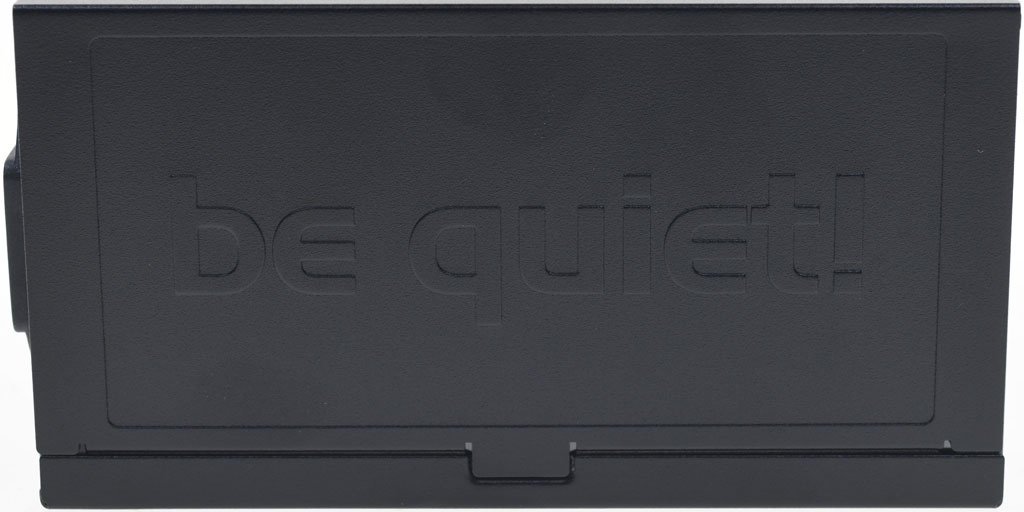

▼本體其中一個側面有商標字樣打凸

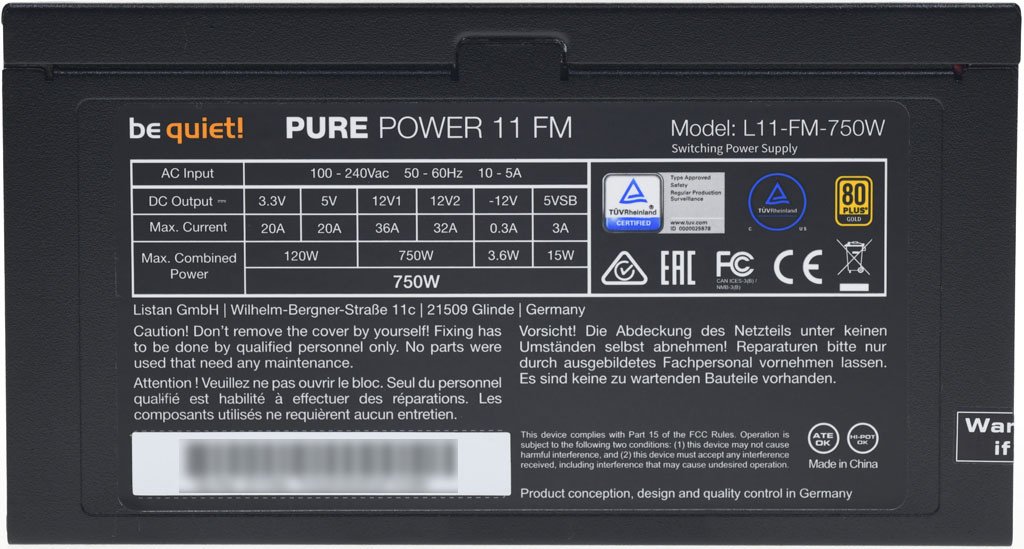

▼另一側面的標籤有商標、產品名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、安規認證、80PLUS金牌認證、警告訊息、條碼、產地

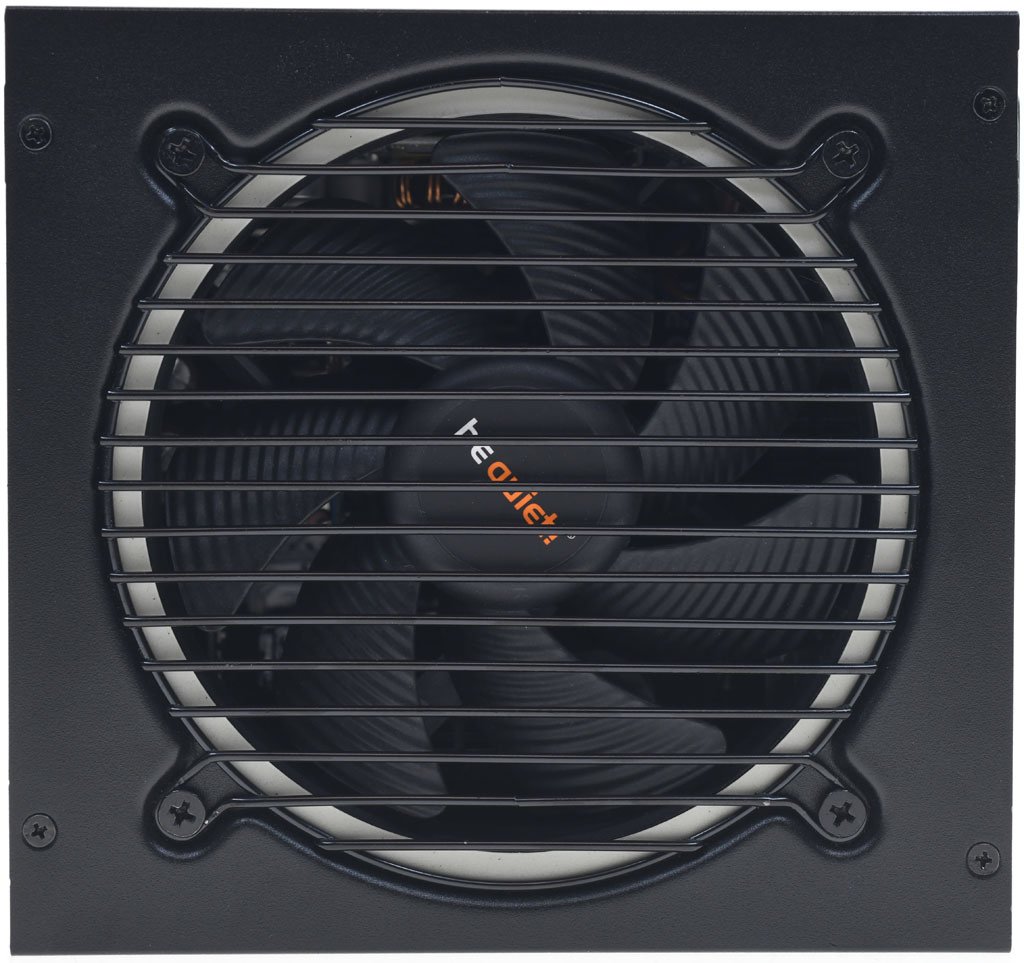

▼進氣口採用直條狀護網,內部扇葉軸心貼上商標貼紙

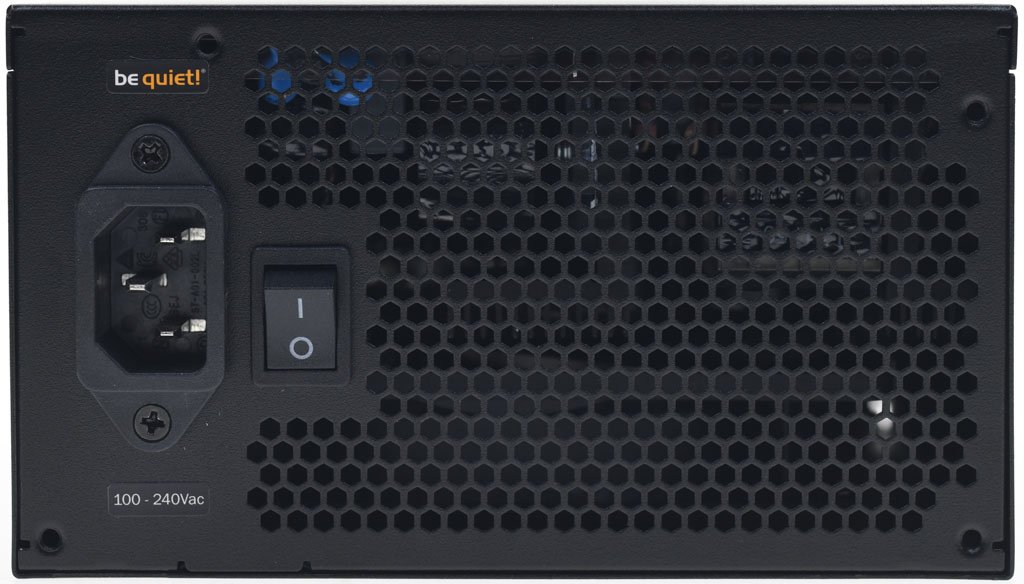

▼出風口設有交流輸入插座及電源總開關,交流輸入插座旁有輸入電壓範圍及商標貼紙

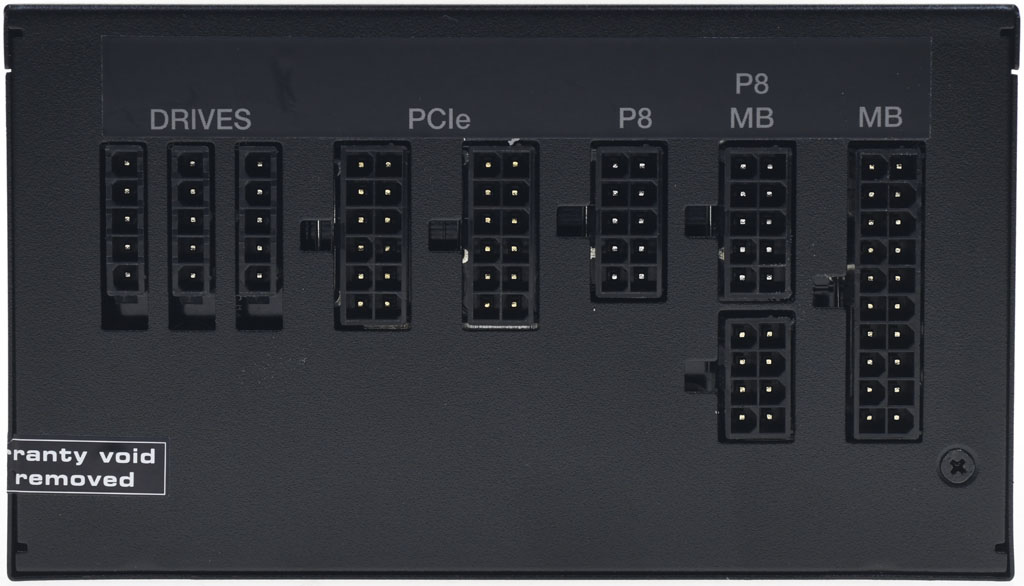

▼模組化線組輸出插座,用白色字體標示連接裝置名稱,不過未標示對應12V迴路編號,查詢說明書及比對內部電路後,可得知MB、DRIVES及鄰近DRIVES的PCIe為12V1,兩個P8及鄰近P8的PCIe為12V2

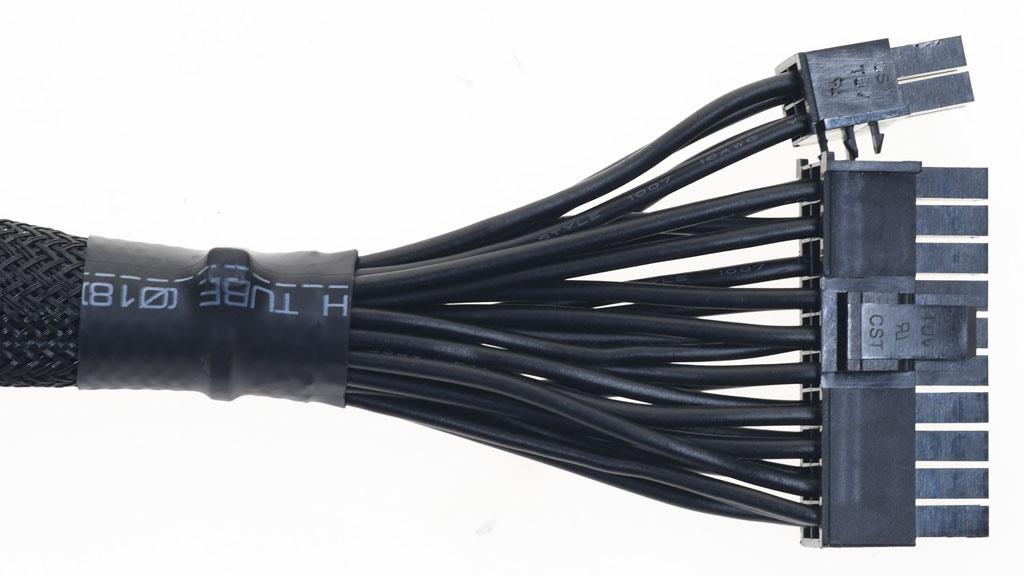

▼一組ATX20+4P黑色編織網包覆模組化線路,長度為55公分,採用16AWG+18AWG線路


▼兩組處理器電源黑色帶狀模組化線路,一條提供1個EPS 8P接頭,一條提供1個EPS 4+4P接頭,長度均為60公分,採用16AWG線路

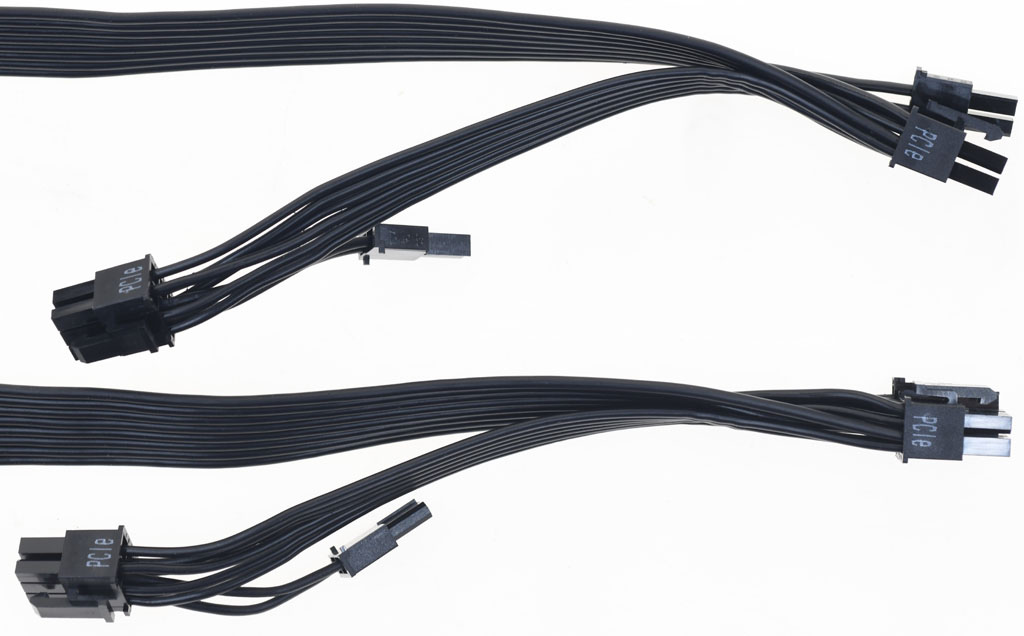

▼兩組顯示卡電源黑色帶狀模組化線路,提供4個PCIE 6+2P接頭,至第一個接頭16AWG線路長度為50公分,接頭間18AWG線路長度為15公分

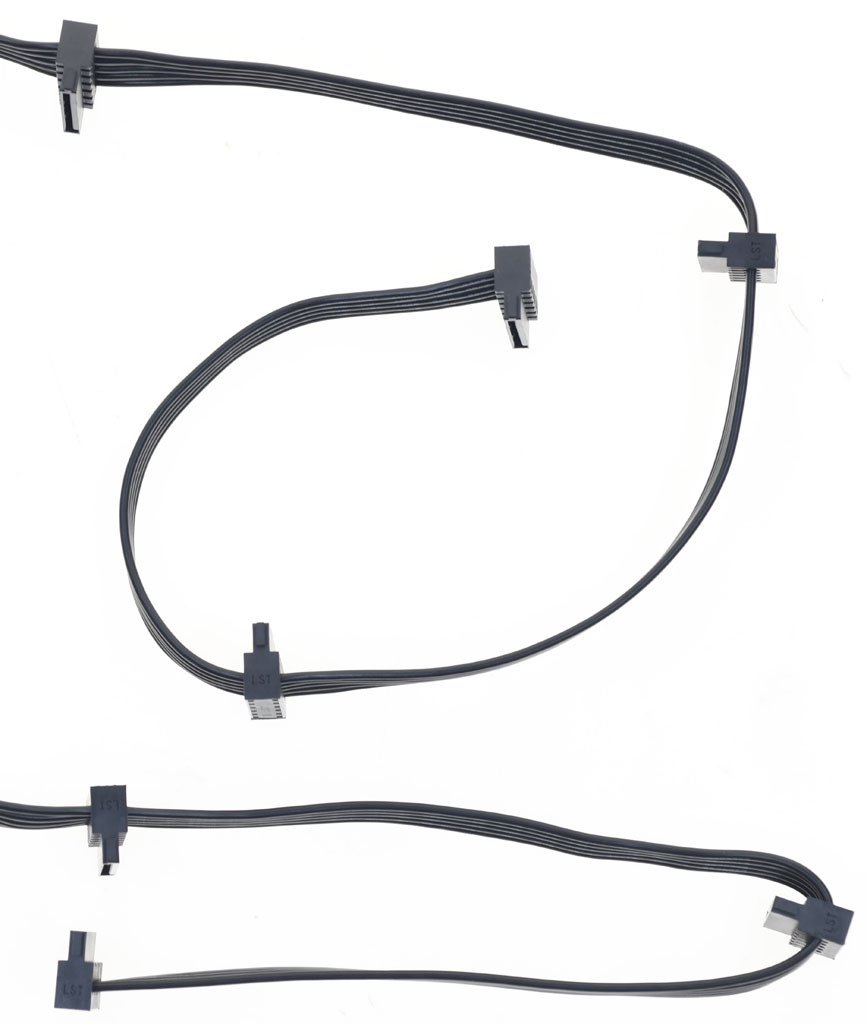

▼兩組SATA接頭黑色帶狀模組化線路,提供7個直角SATA接頭,一組提供4個直角SATA接頭,一組提供3個直角SATA接頭,至第一個接頭線路長度為50公分,接頭間線路長度為14.5公分,採用18AWG線路

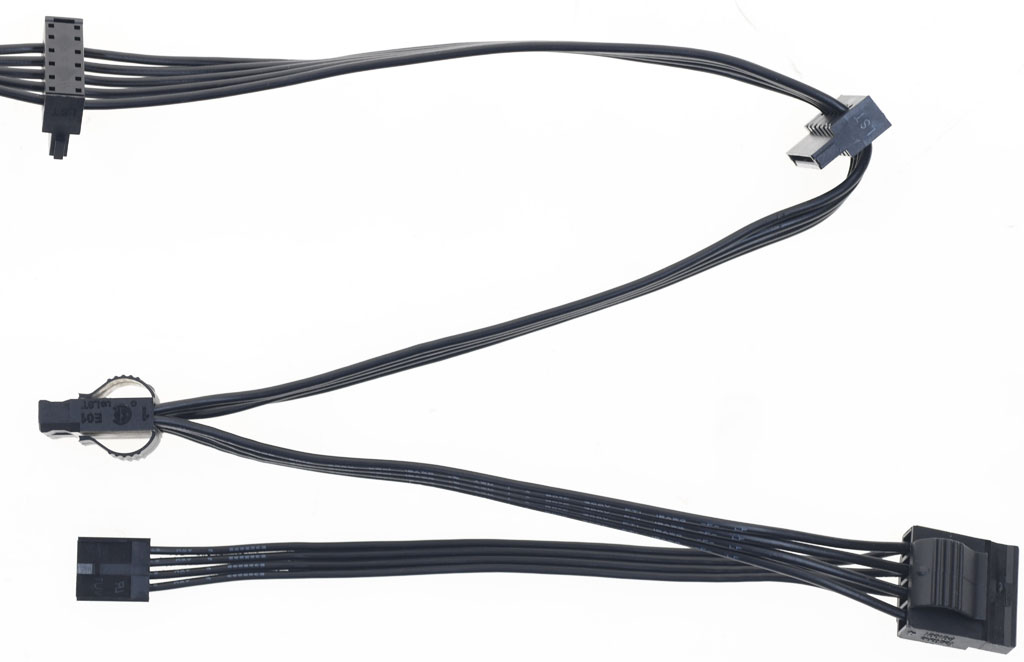

▼一組SATA/大4P/小4P接頭混搭黑色帶狀模組化線路,提供2個直角SATA接頭、2個省力易拔大4P接頭及1個小4P接頭,至第一個接頭線路長度為49.5公分,接頭間線路長度為14.5公分,除最末端小4P接頭為20AWG線路外,其他部分採用18AWG線路

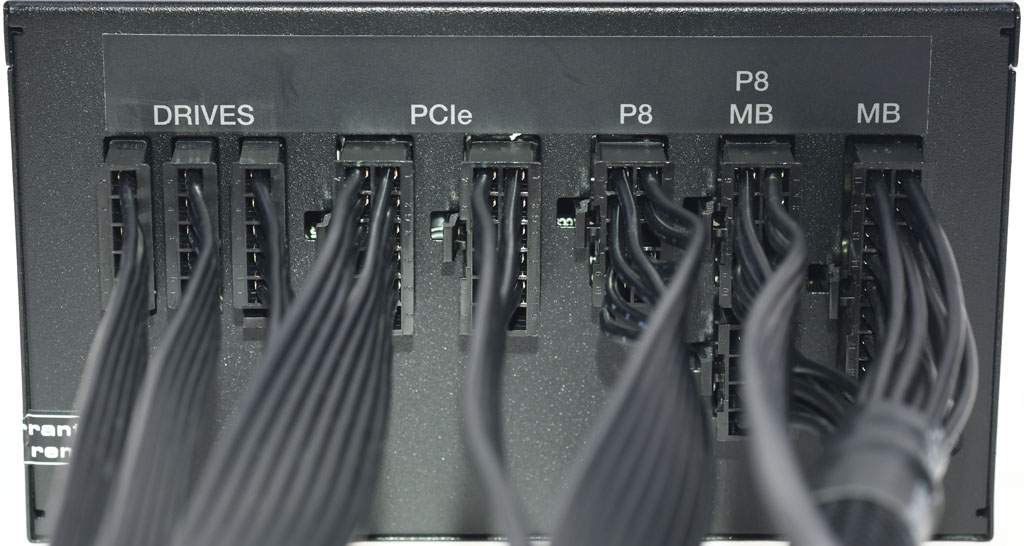

▼將所有模組化線路插上的樣子

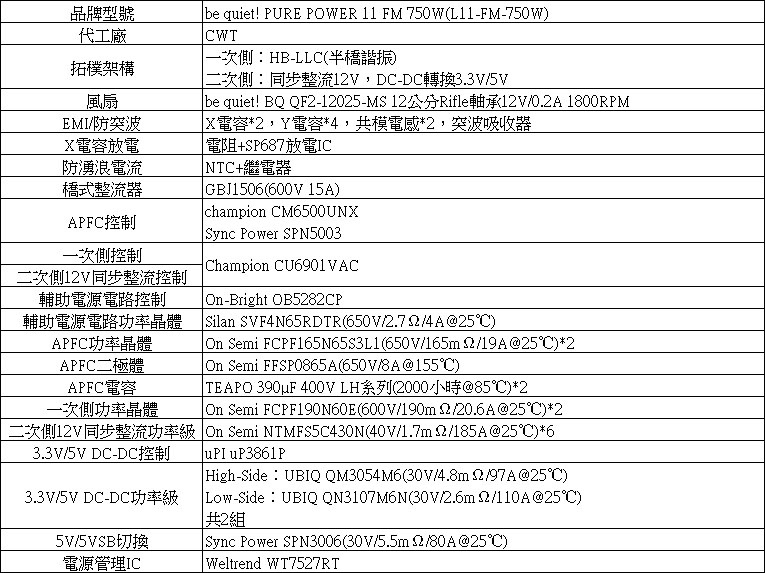

▼be quiet! PURE POWER 11 FM 750W內部結構及使用元件說明簡表

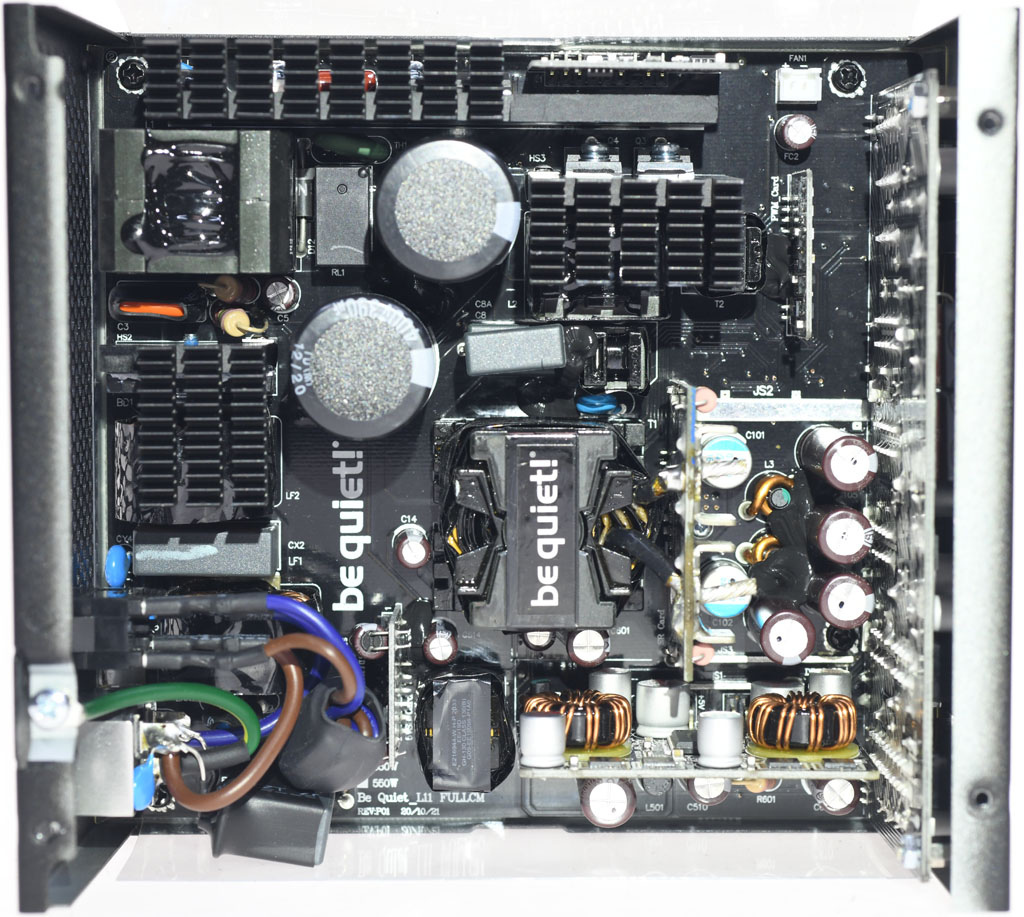

▼be quiet! PURE POWER 11 FM 750W為CWT代工,採用APFC、半橋諧振(HB-LLC)、二次側12V同步整流,並經由DC-DC轉換3.3V/5V

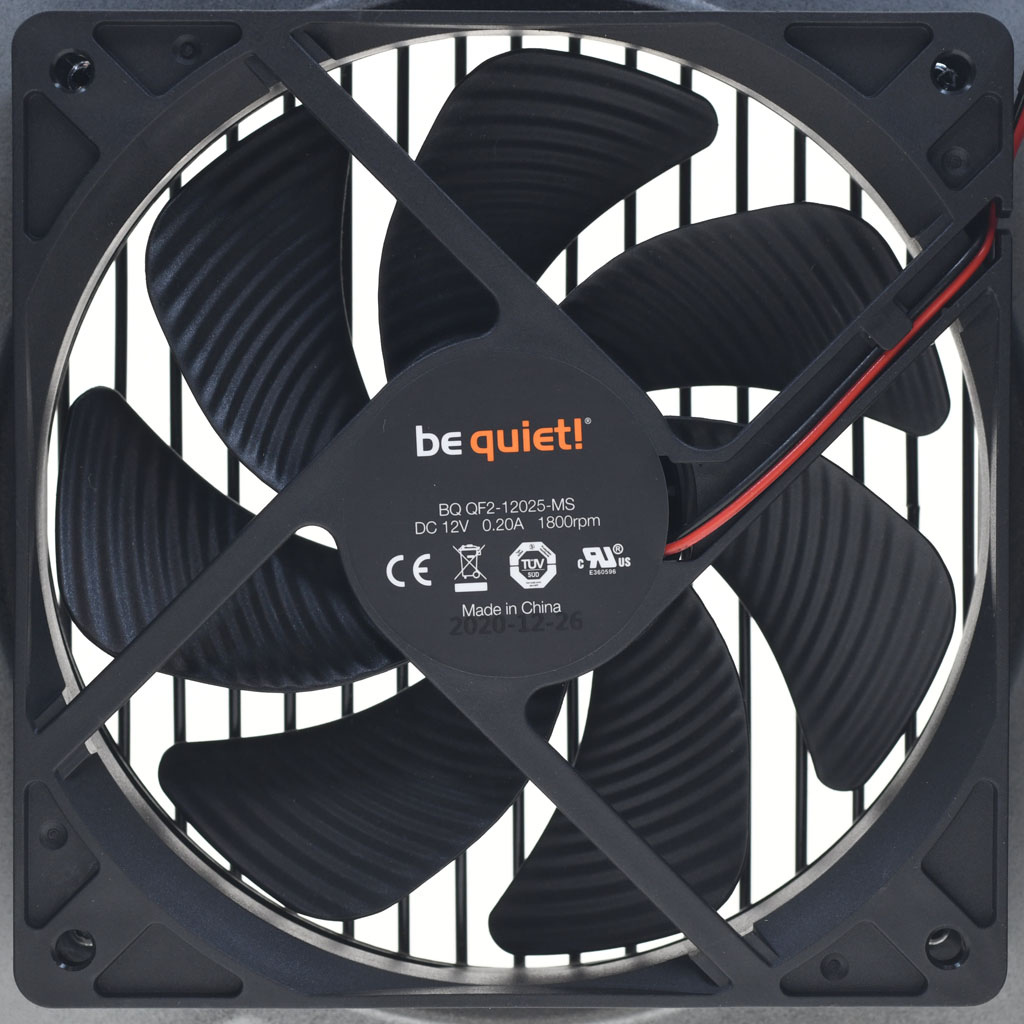

▼使用be quiet! BQ QF2-12025-MS 12V/0.2A 1800rpm二線式風扇,扇葉正反面皆有弧線凹槽,未設置氣流導風片


▼電路板背面,焊點整體做工良好,大電流區域有額外敷錫處理


▼交流輸入插座焊點加上1個X電容及2個Y電容,L/N焊點處未包覆套管。插座L/N接線使用包覆套管的插片式連接器連接總開關

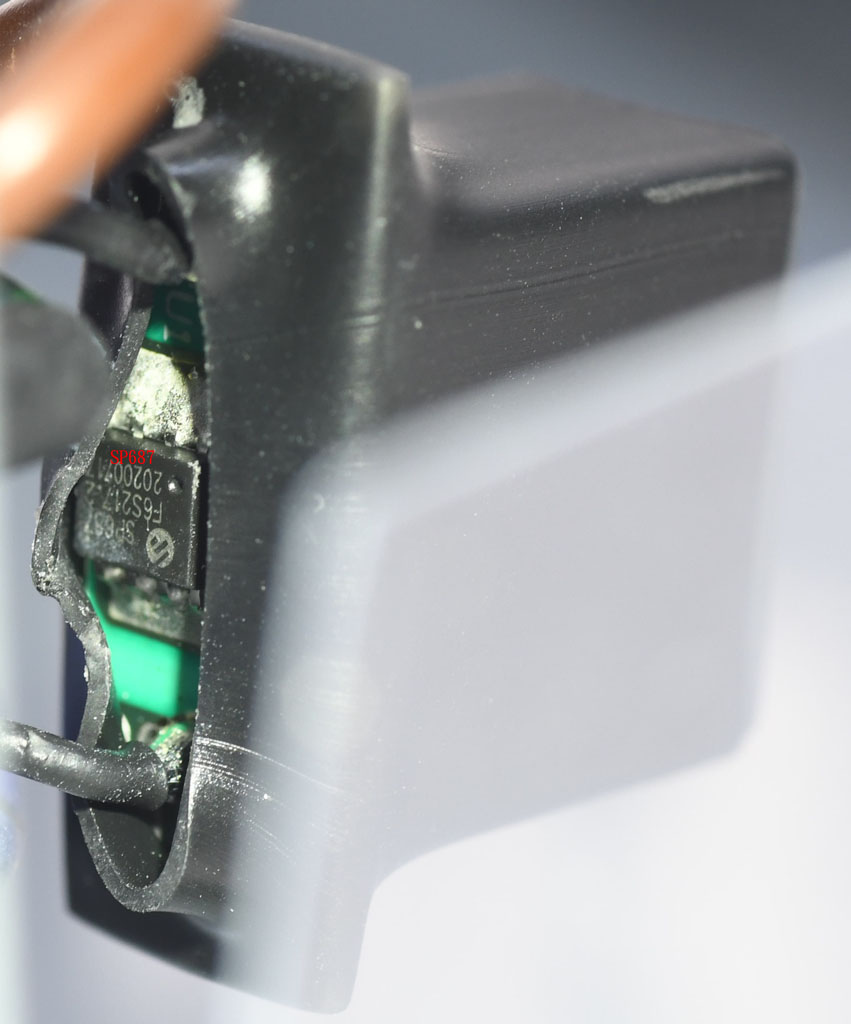

▼X電容底部的電路板上有SP687放電IC,整個X電容包含電路板及接腳均包覆套管

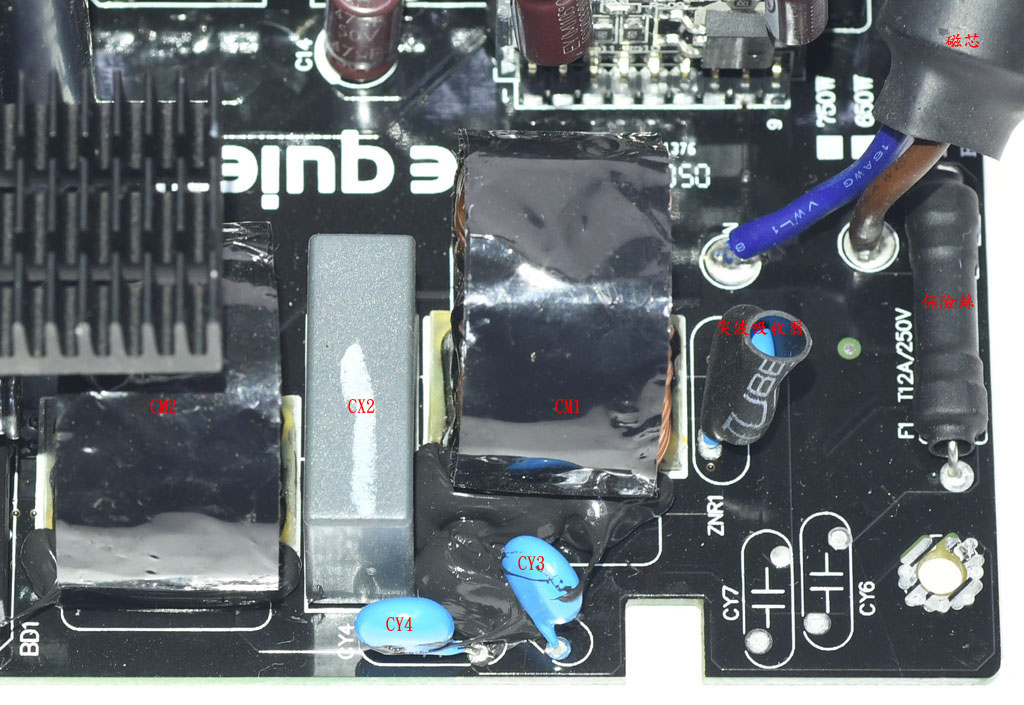

▼主電路板輸入端L/N線的磁芯(右上)有包覆套管,交流輸入EMI濾波電路有2個共模電感,1個X電容,2個Y電容,共模電感外包覆黑色聚酯薄膜膠帶,臥式安裝的保險絲及藍色的突波吸收器有包覆套管

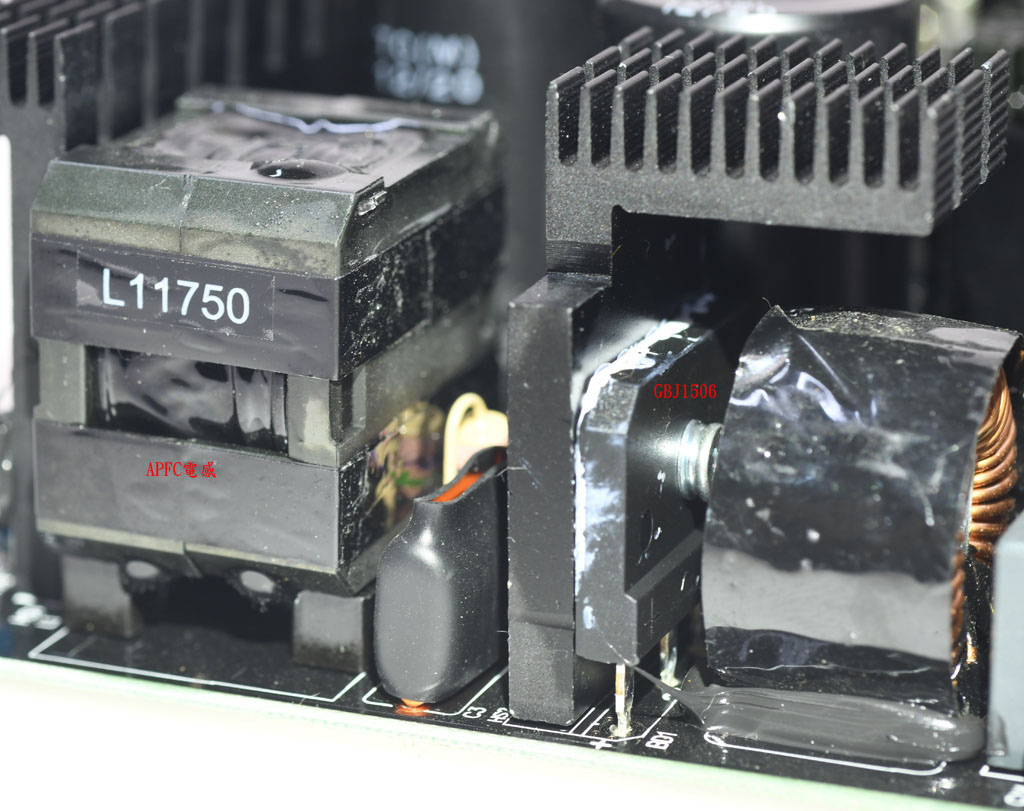

▼GBJ1506橋式整流器安裝在散熱片上,左側的APFC電感採封閉式磁芯

▼用來抑制輸入湧浪電流的NTC熱敏電阻,在電源啟動後會使用繼電器將其短路,避免造成功耗損失


▼安裝在散熱片上的APFC功率元件,使用2顆On Semi FCPF165N65S3L1全絕緣封裝Power MOSFET及1顆On Semi FFSP0865A二極體

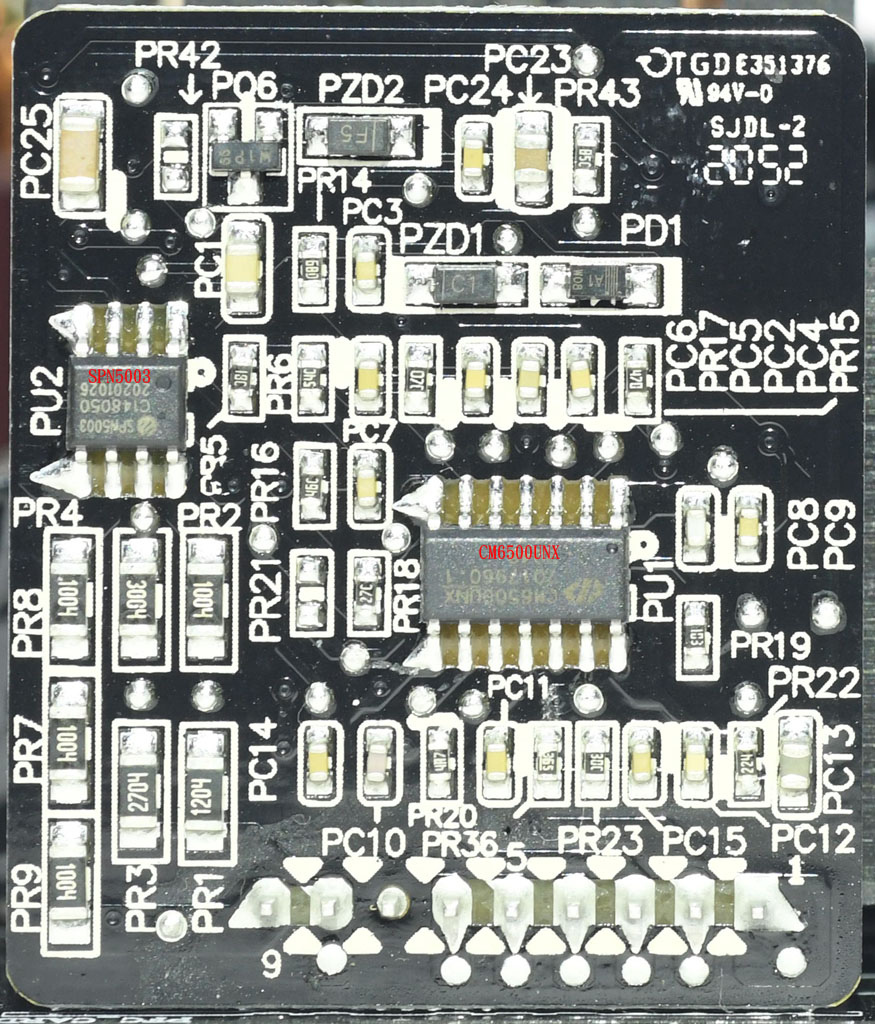

▼安裝在子板上的Champion CM6500UNX及Sync Power SPN5003組成一次側APFC電路控制核心

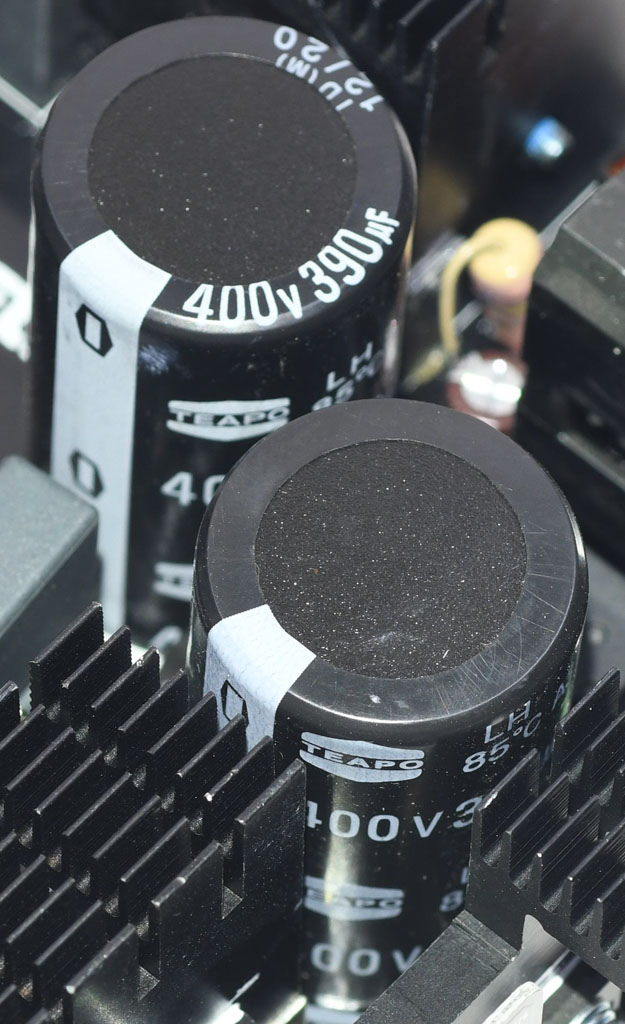

▼APFC電容採用兩顆TEAPO 400V 390µF LH系列85℃電解電容並聯組合


▼安裝在子板上的Champion CU6901VAC負責控制一次側HB-LLC以及二次側12V同步整流


▼安裝在子板上的輔助電源電路,一次側PWM控制IC為On-Bright OB5282CP,一次側功率元件使用Silan SVF4N65RDTR Power MOSFET


▼一次側半橋諧振(HB-LLC)功率級使用2顆On Semi FCPF190N60E全絕緣封裝Power MOSFET

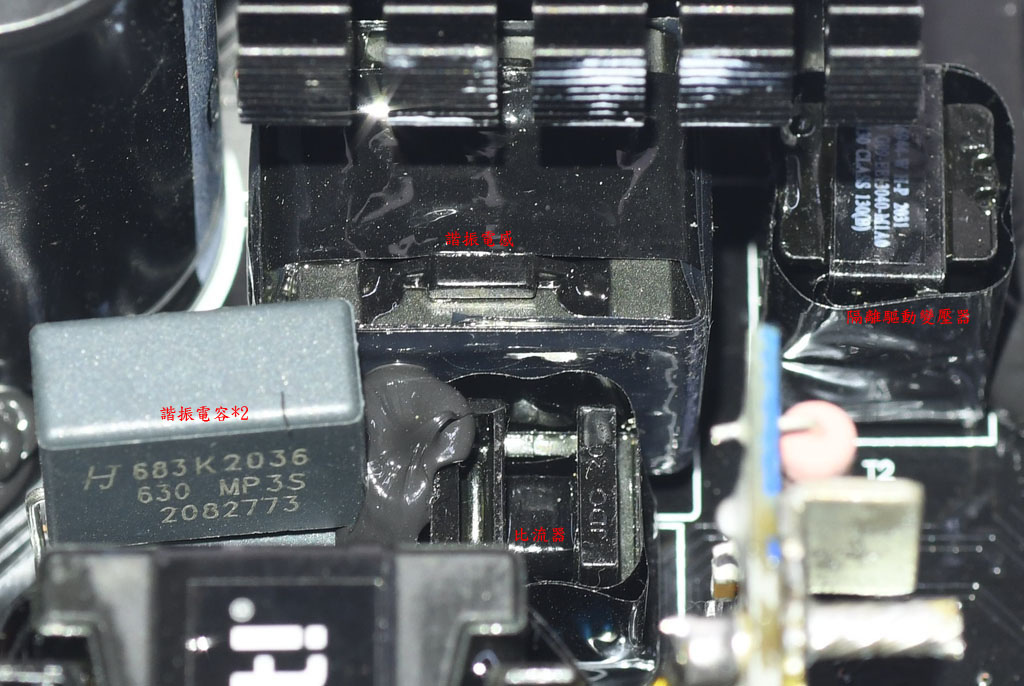

▼1個諧振電感與2個相疊的諧振電容組成一次側LLC諧振槽,電感下方為一次側電流偵測用比流器,電感右側為隔離驅動變壓器

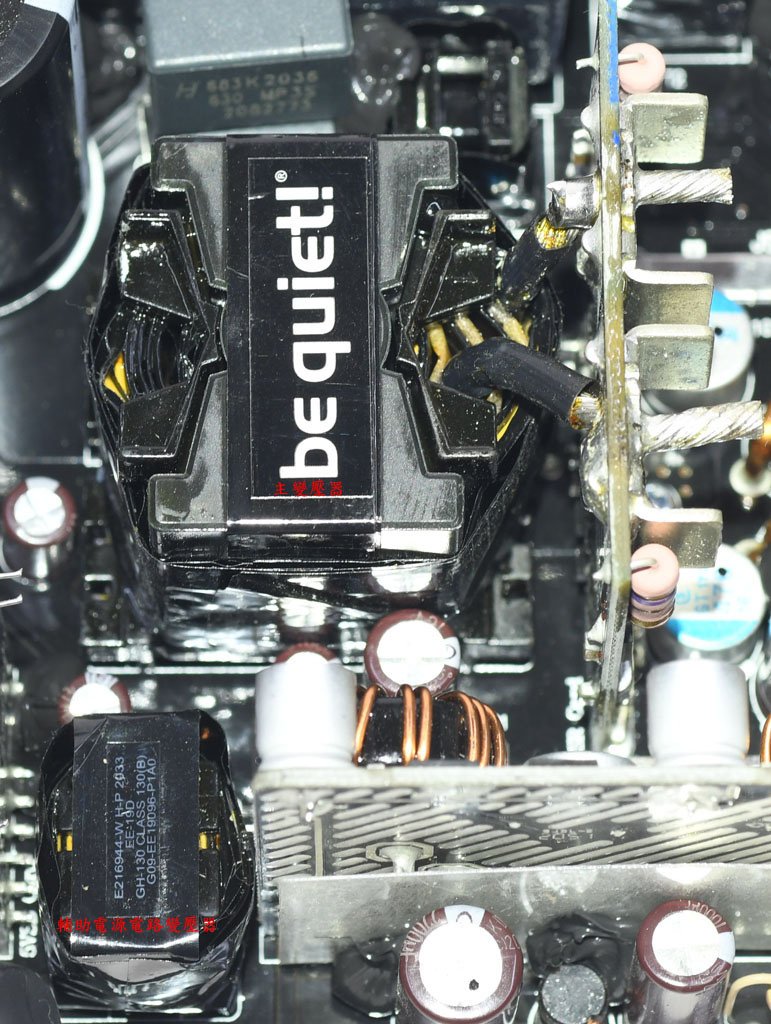

▼主變壓器與輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶

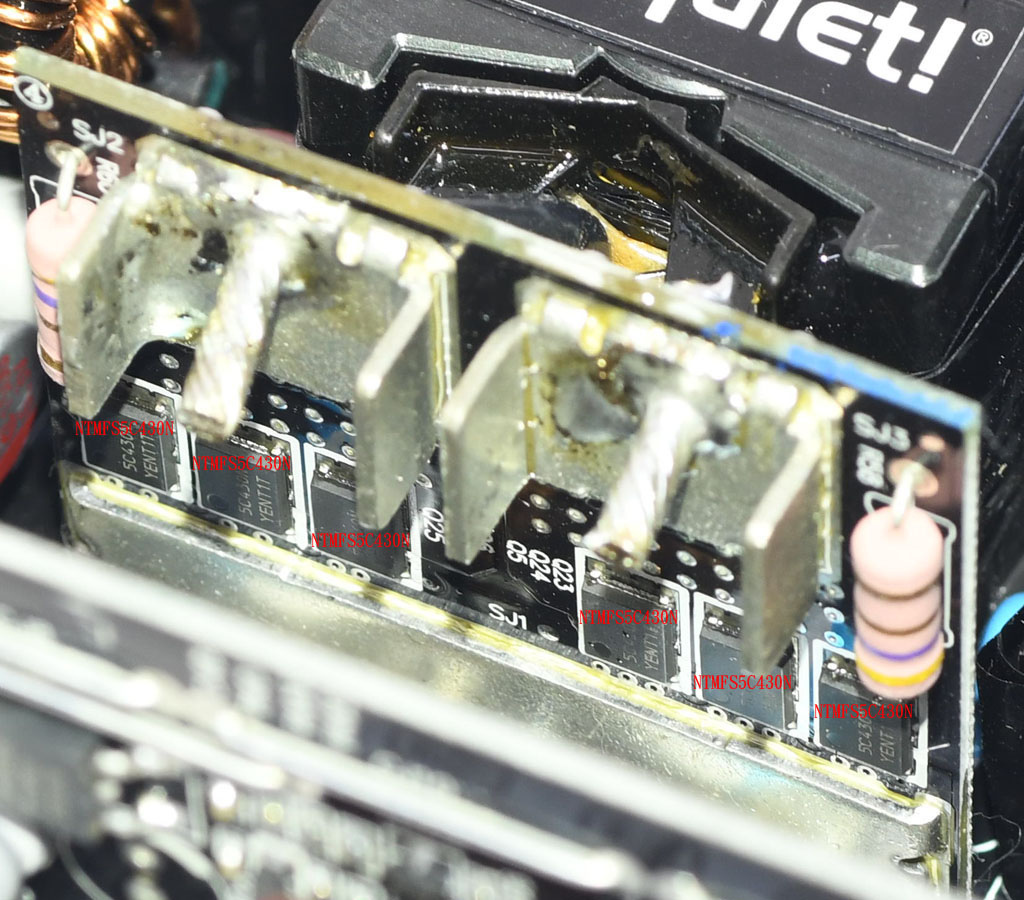

▼12V功率級二次側子卡,採用6顆On Semi NTMFS5C430N MOSFET組成全波同步整流電路,主變壓器二次側繞組直接焊接在子卡的U型金屬板上,U型金屬板與MOSFET下方實心金屬條也兼做散熱片使用


▼12V濾波用Elite(金山)固態/電解電容及電感

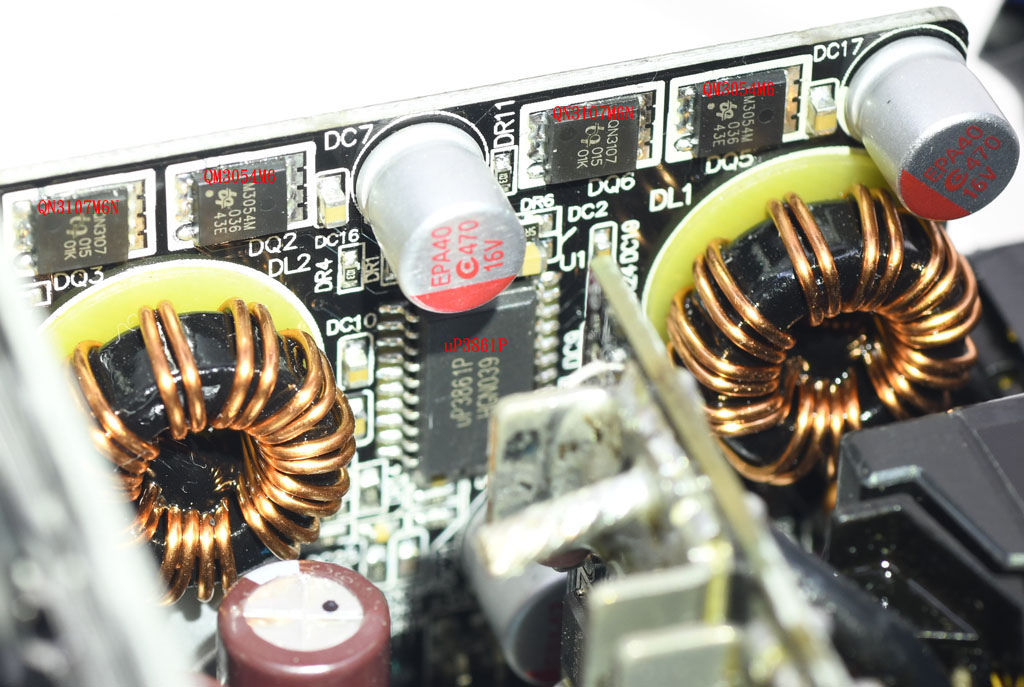

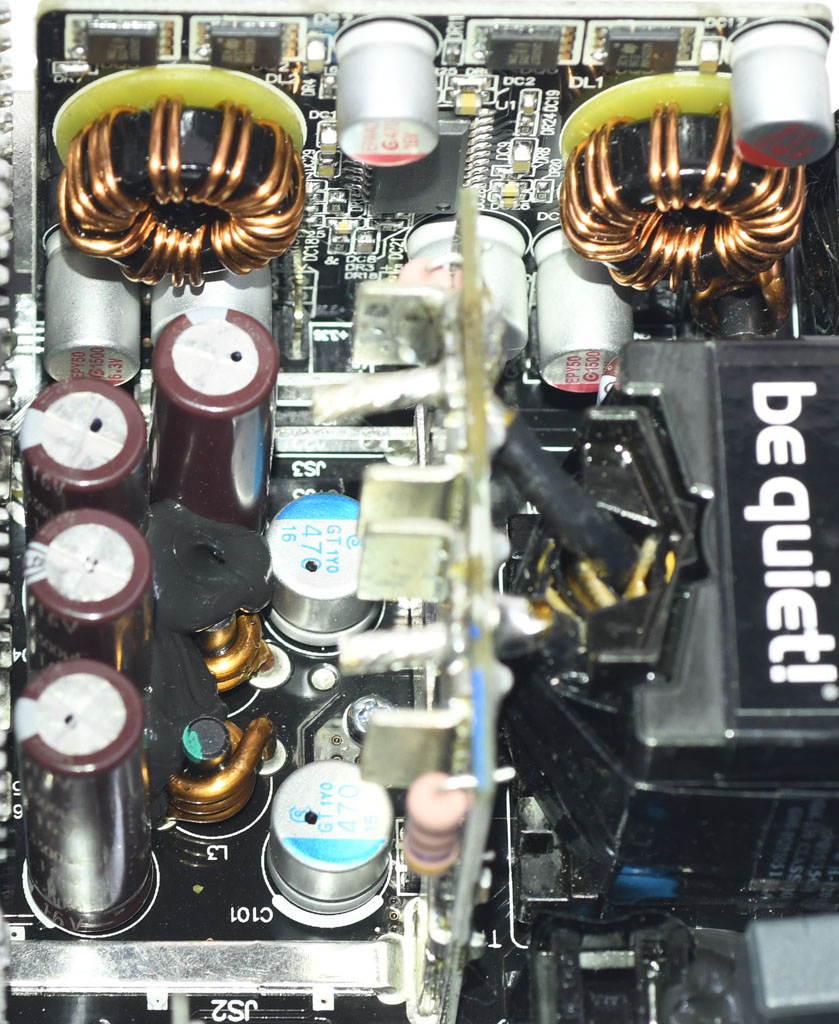

▼DC-DC電路子板正面有2個環狀電感,環狀電感上方有2組功率級(3.3V/5V各1組),每組有1顆UBIQ QM3054M6(High Side)及1顆UBIQ QN3107M6N(Low Side),電感之間有uPI uP3861P雙通道同步降壓控制器,子板上面有DC-DC電路輸入/輸出用APAQ(鈺邦)固態電容

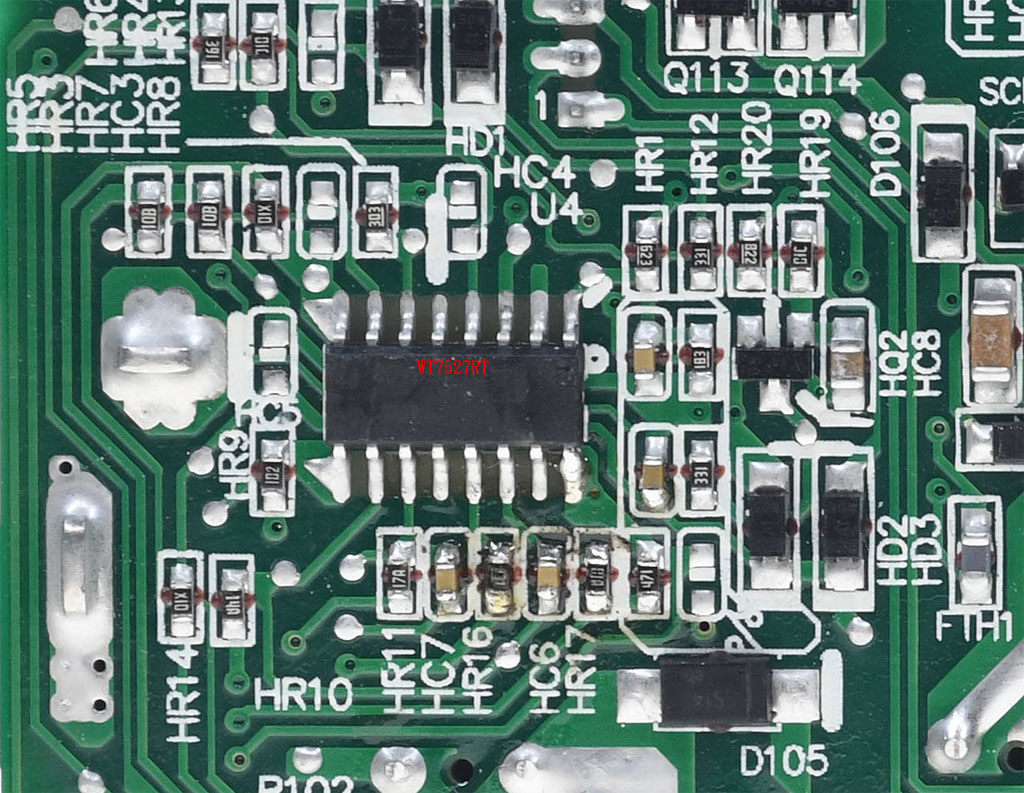

▼主電路板背面的Weltrend WT7527RT電源管理IC負責監控輸出電壓/電流、接受PS-ON信號控制及產生Power Good信號

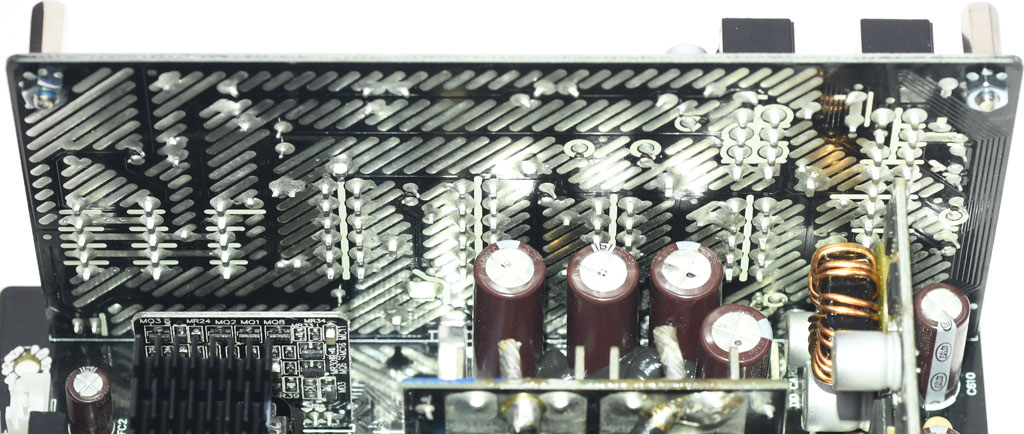

▼模組化輸出插座板背面敷錫增加載流能力,沒有加上絕緣隔板

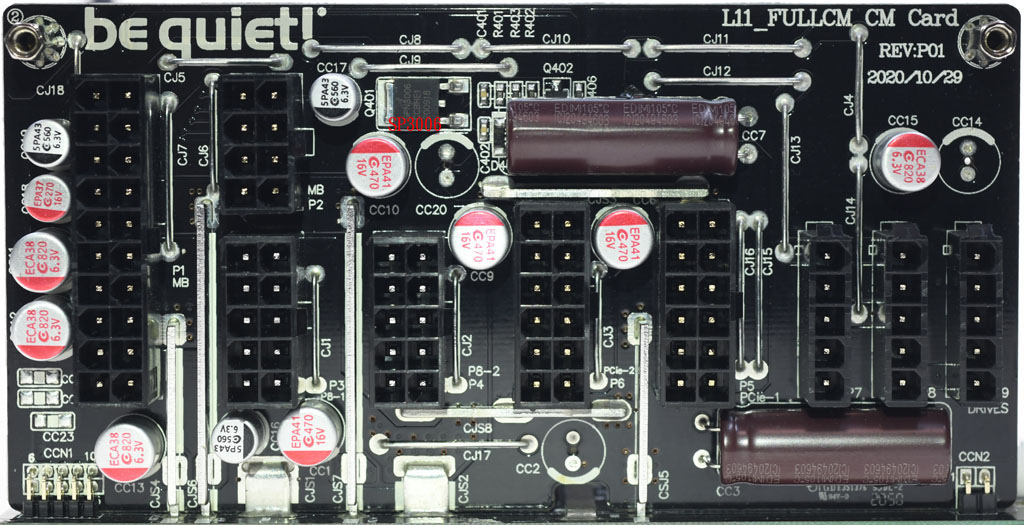

▼模組化輸出插座板正面安置一些APAQ(鈺邦)固態電容及Elite(金山)電解電容,加強輸出濾波效果。靠近中央上方有5V/5VSB切換用Sync Power SPN3006 MOSFET

接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

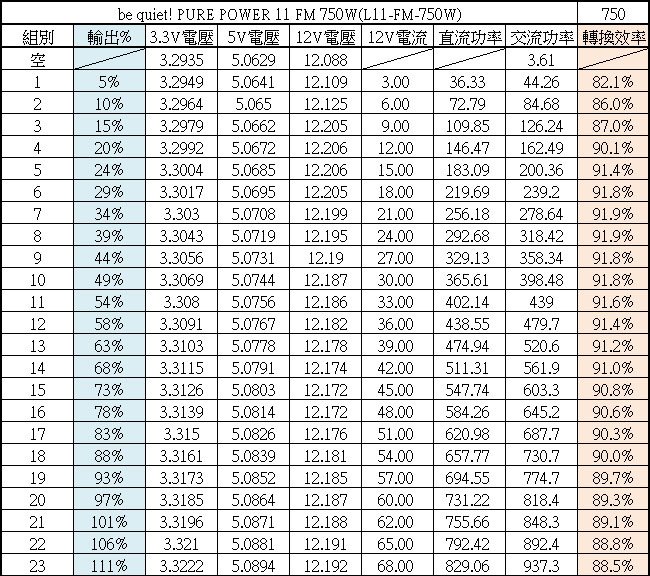

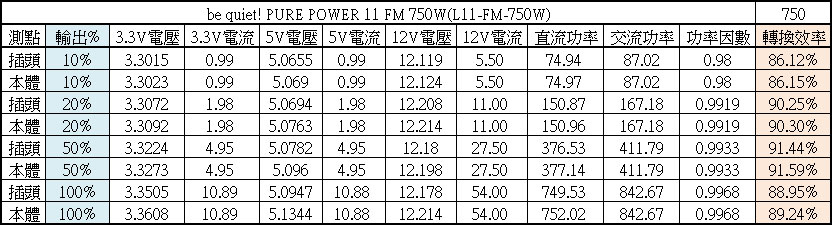

▼be quiet! PURE POWER 11 FM 750W於10%/20%/50%/100%下效率分別為86.12%/90.25%/91.44%/88.95%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.02%至0.29%的影響

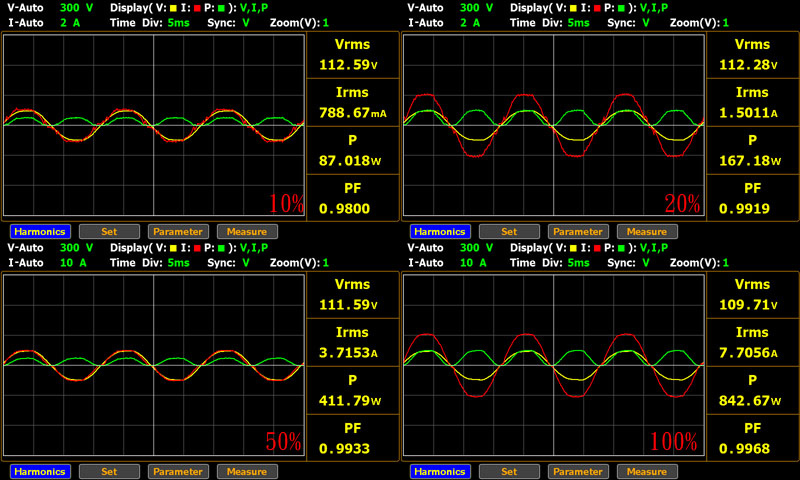

▼be quiet! PURE POWER 11 FM 750W輸出10%、20%、50%、100%的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50%輸出下功率因數為0.9933,符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求

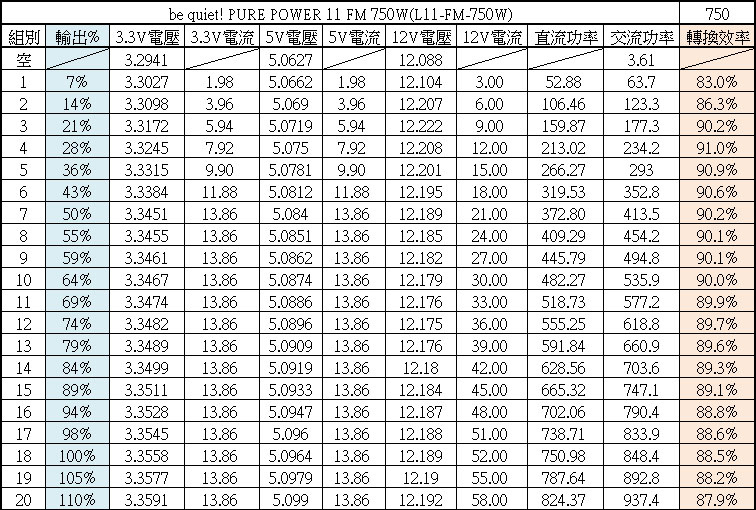

▼綜合輸出負載測試,輸出50%時3.3V/5V電流達14A以後就不再往上加,3.3V/5V/12V電壓記錄如下表


▼綜合輸出7%至100%之間3.3V輸出電壓最高與最低點差異為53.1mV

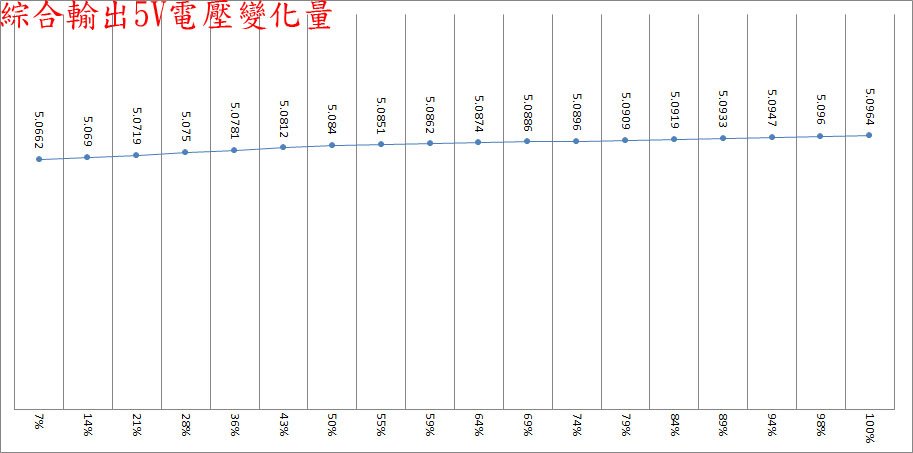

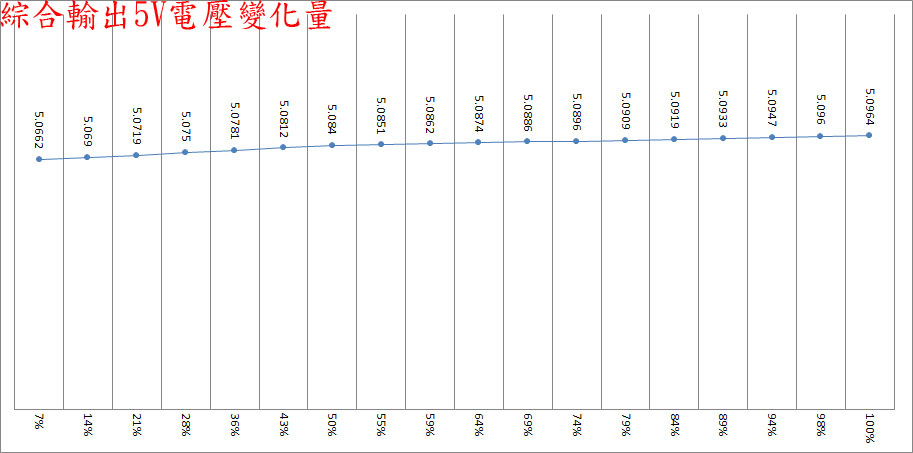

▼綜合輸出7%至100%之間5V輸出電壓最高與最低點差異為30.2mV


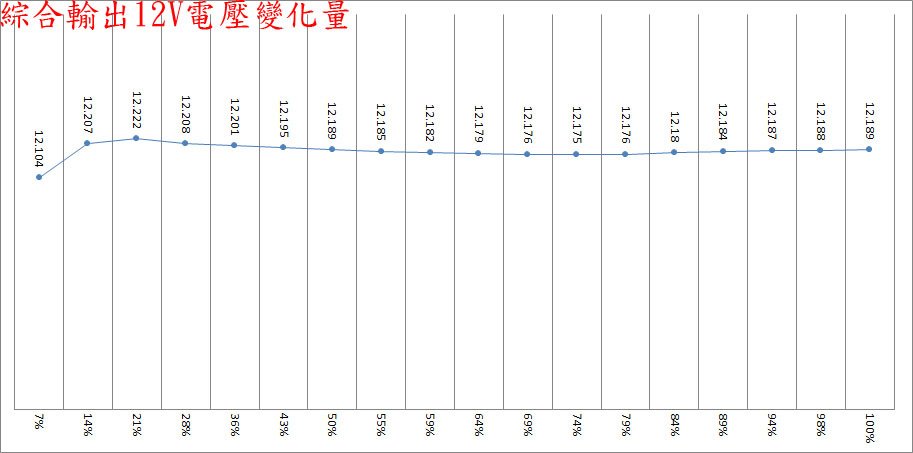

▼綜合輸出7%至100%之間12V輸出電壓最高與最低點差異為118mV

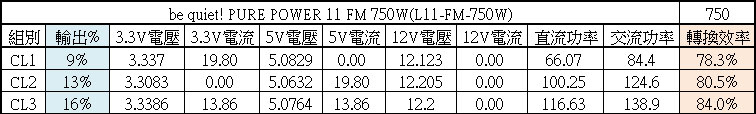

▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)


▼純12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表

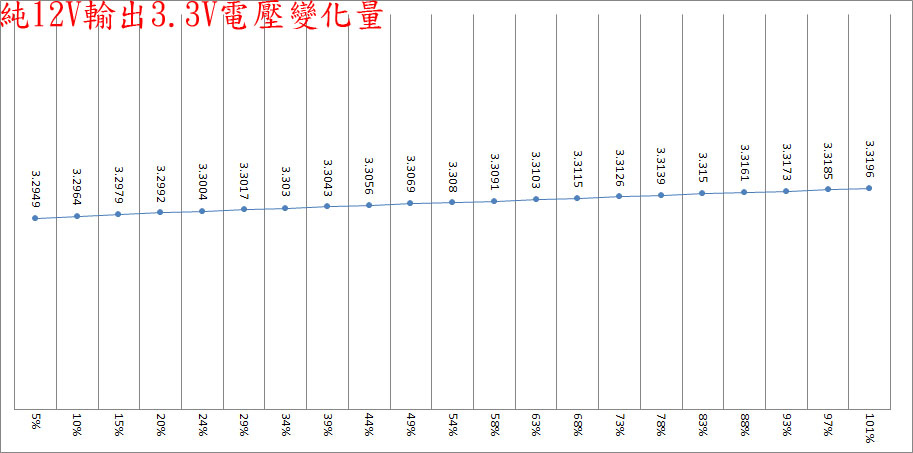

▼純12V輸出5%至101%之間3.3V輸出電壓最高與最低點差異為24.7mV

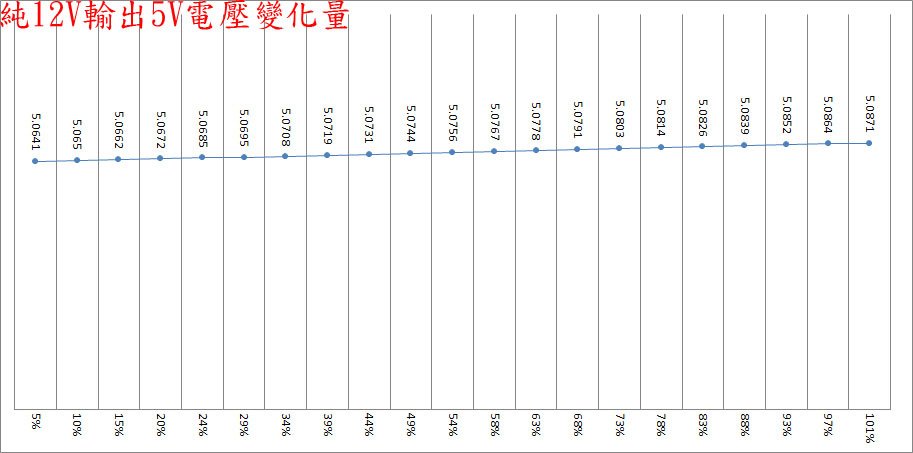

▼純12V輸出5%至101%之間5V輸出電壓最高與最低點差異為23mV

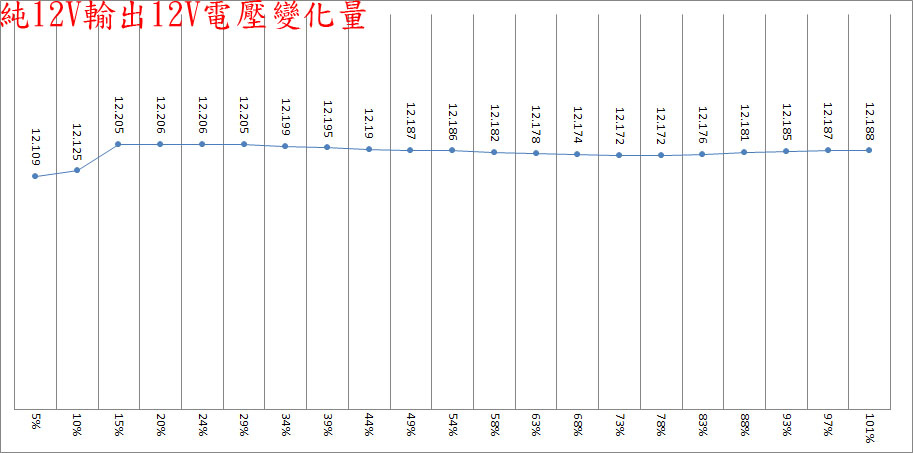

▼純12V輸出5%至101%之間12V輸出電壓最高與最低點差異為97mV

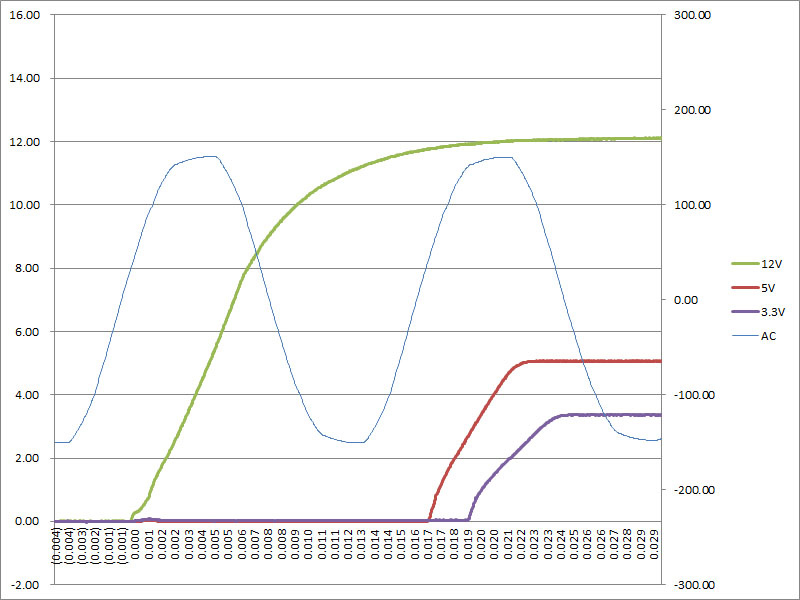

▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/52A滿載輸出下各電壓上升時間圖,從12V開始上升處當成起點(0.000s)時,12V上升時間為21ms,5V與3.3V上升時間為5ms

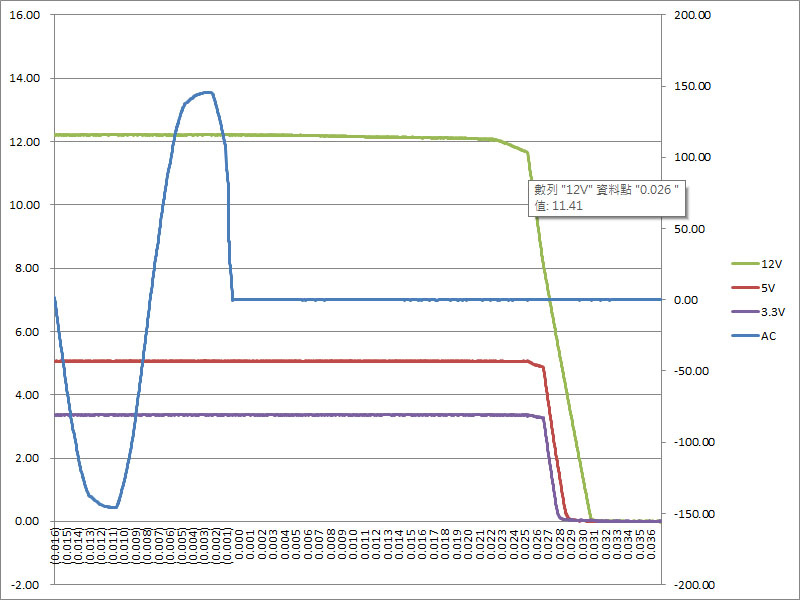

▼3.3V/14A、5V/14A、12V/52A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於23ms開始壓降,26ms降至11.4V(圖片中資料點標籤)


以下波形圖,CH1黃色波型為動態負載電流變化波型,CH2藍色波形為12V電壓波型,CH3紫色波型為5V電壓波型,CH4綠色波型為3.3V電壓波型

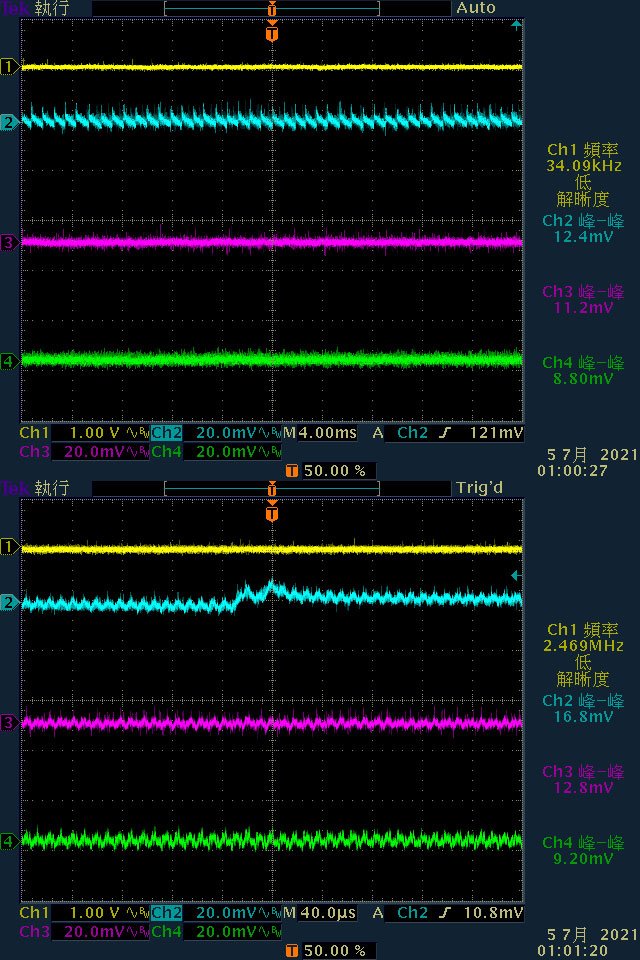

▼當輸出無負載時,12V帶有一鋸齒狀漣波,其值為12.4mV(低頻)/16.8mV(高頻)

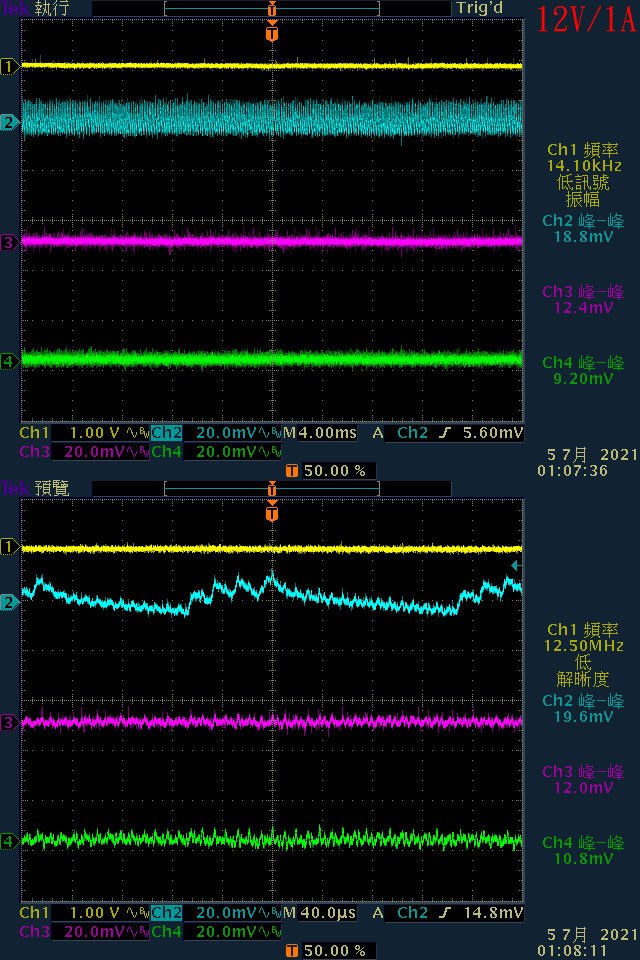

▼負載輸出增加至12V/1A,12V漣波頻率改變,其值為18.8mV(低頻)/19.6mV(高頻)

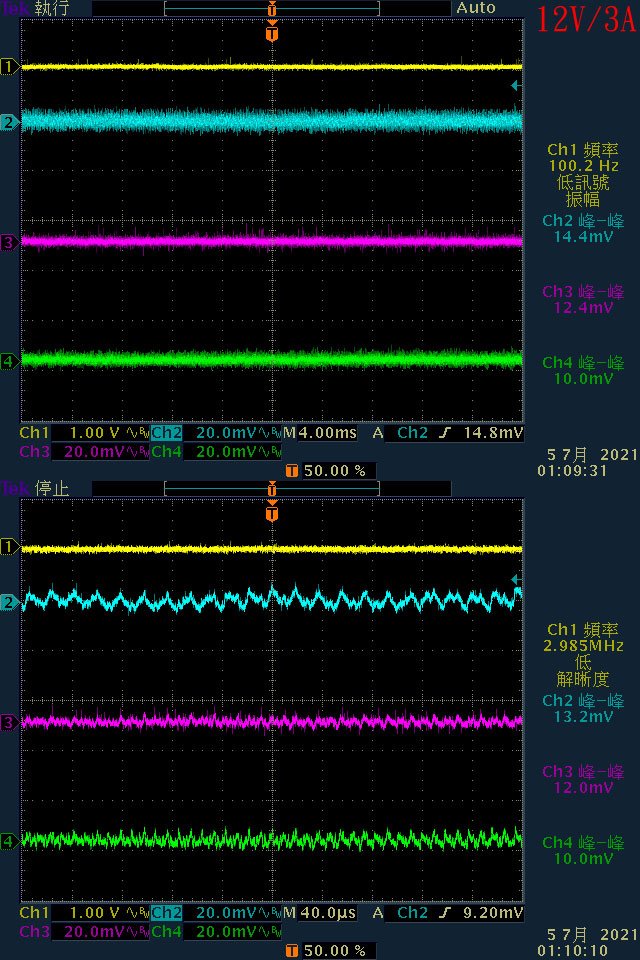

▼負載輸出增加至12V/3A,12V漣波振幅改變,其值為14.4mV(低頻)/13.2mV(高頻)

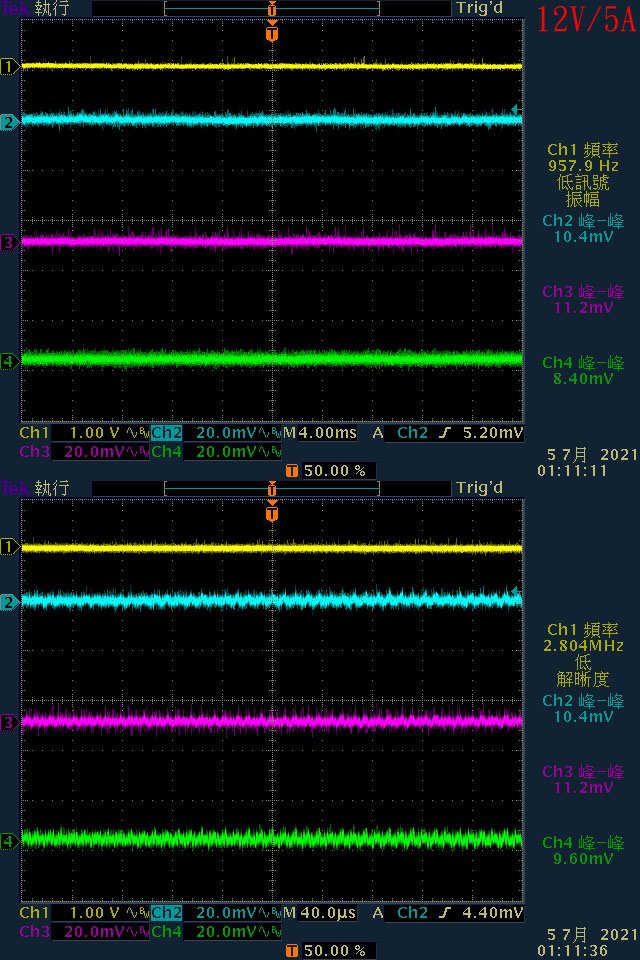

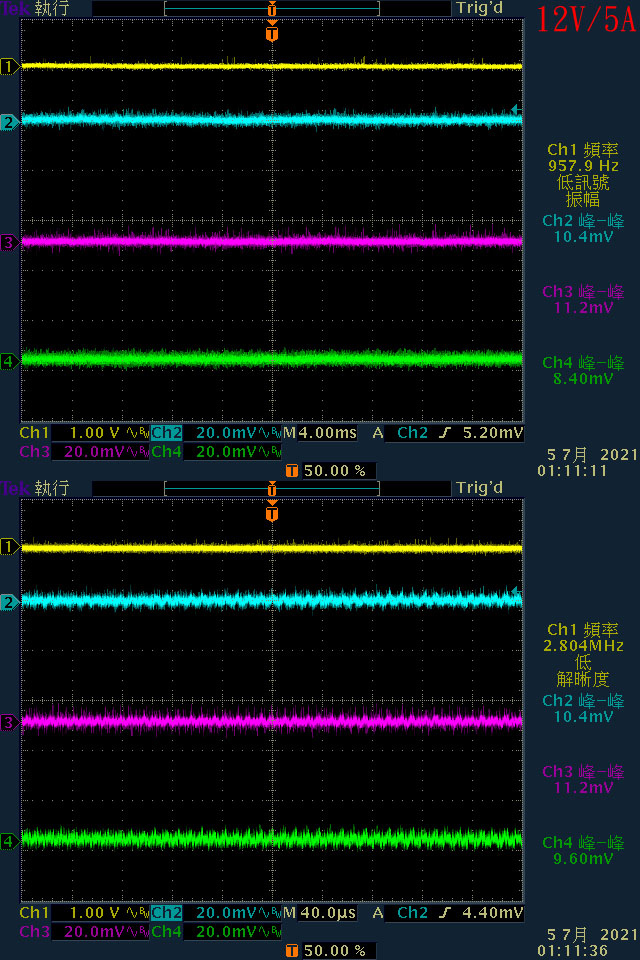

▼負載輸出增加至12V/5A,12V漣波振幅降到最小,其值為10.4mV(低頻/高頻)

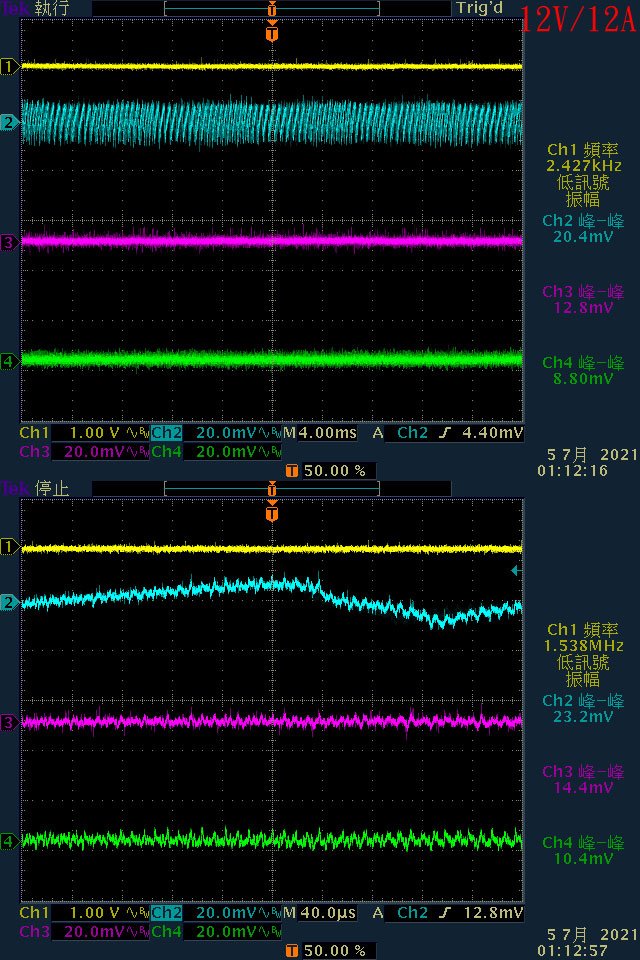

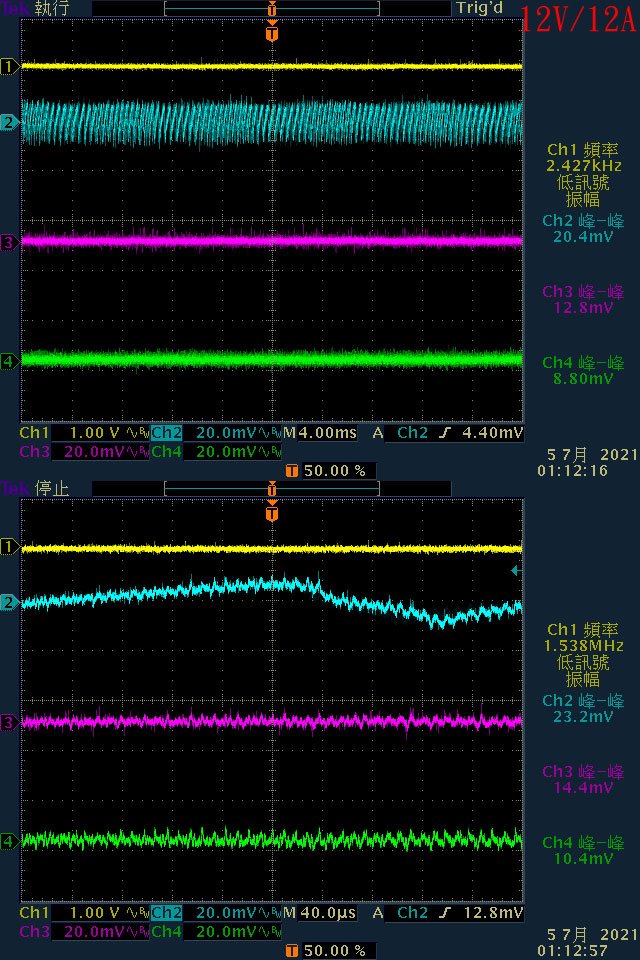

▼負載輸出增加至12V/12A,12V漣波波型及振幅再度改變,其值為20.4mV(低頻)/23.2mV(高頻)

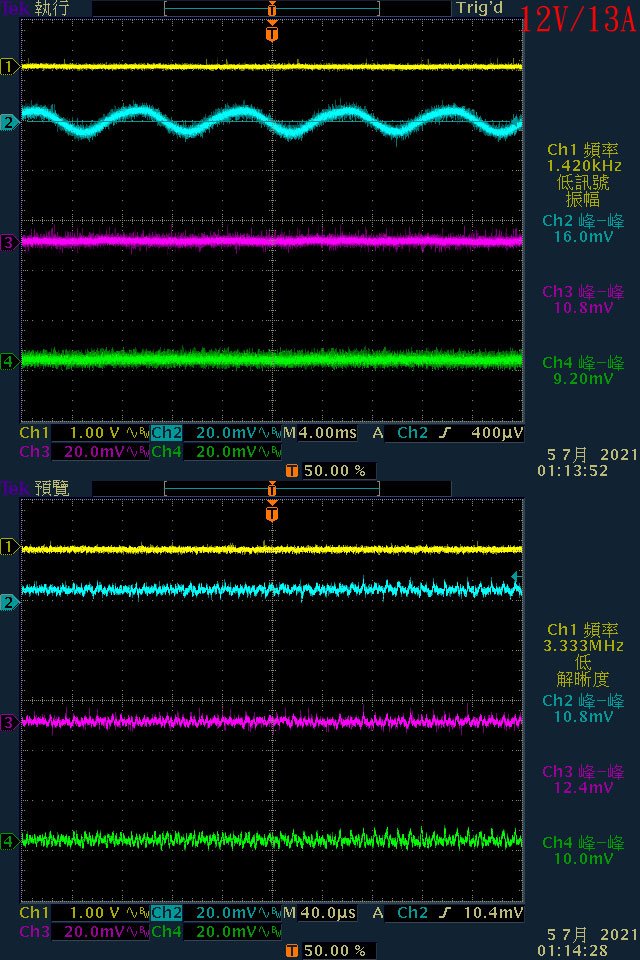

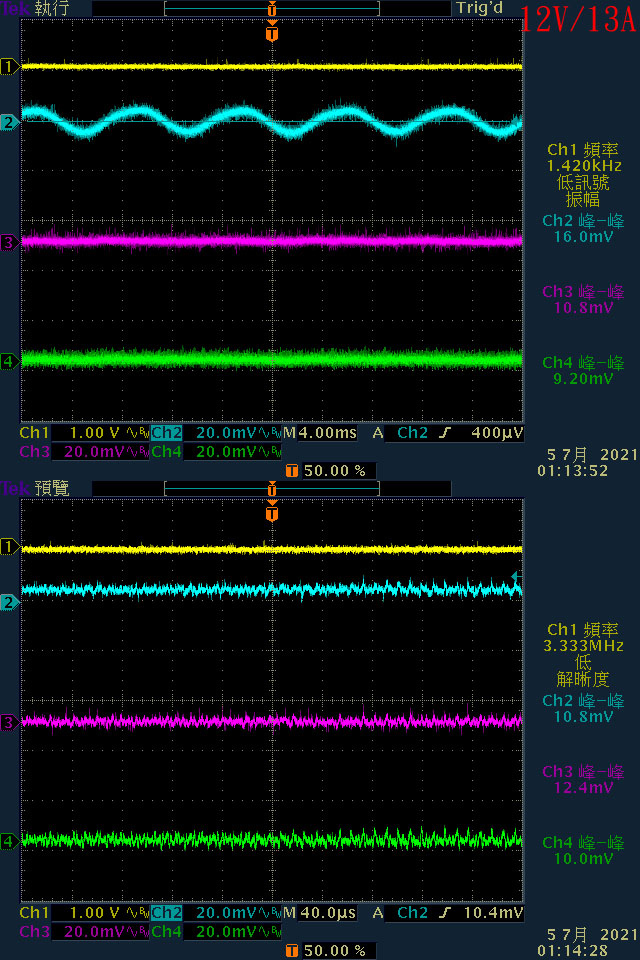

▼負載輸出增加至12V/13A,12V漣波波形及振幅再度改變,其值為16mV(低頻)/10.8mV(高頻),自此之後的12V漣波波形維持固定

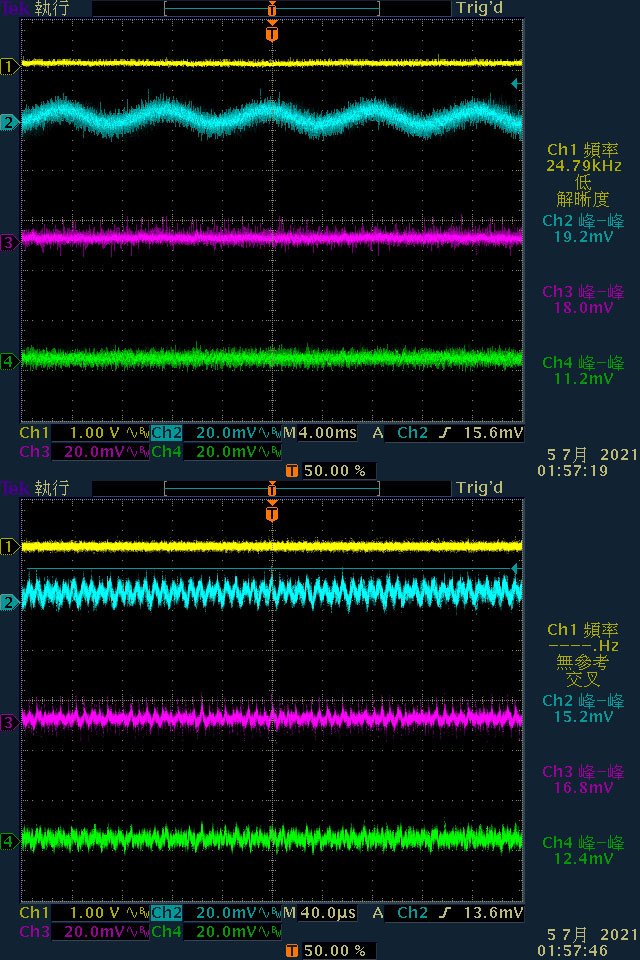

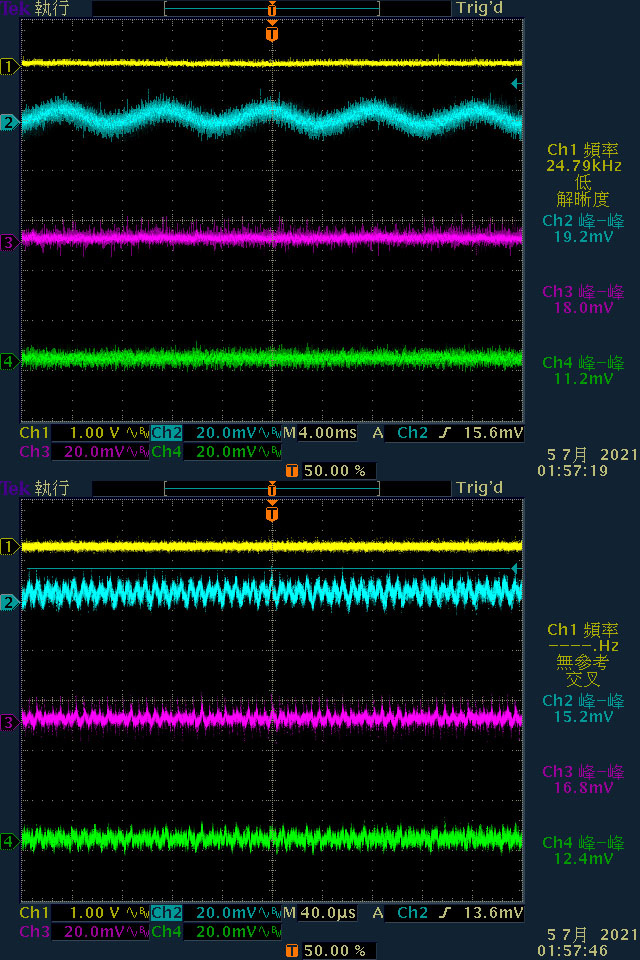

▼於3.3V/14A、5V/14A、12V/52A(綜合全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為19.2mV/18mV/11.2mV,高頻漣波分別為15.2mV/16.8mV/12.4mV


▼於12V/62A(純12V全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為18.4mV/13.6mV/12mV,高頻漣波分別為16.8mV/13.2mV/10.4mV

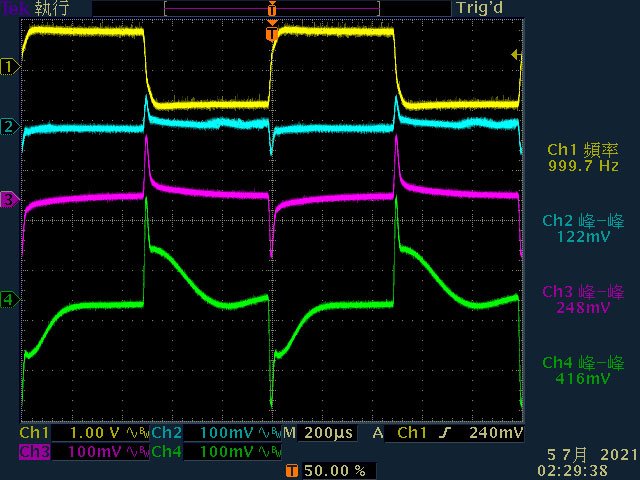

▼3.3V啟動動態負載,變動範圍5A至15A,維持時間500微秒,最大變動幅度416mV,同時造成5V產生248mV、12V產生122mV的變動


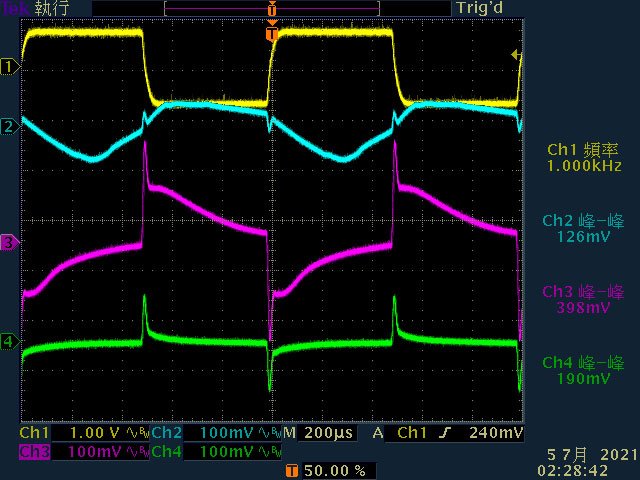

▼5V啟動動態負載,變動範圍5A至15A,維持時間500微秒,最大變動幅度為398mV,同時造成3.3V產生190mV、12V產生126mV的變動

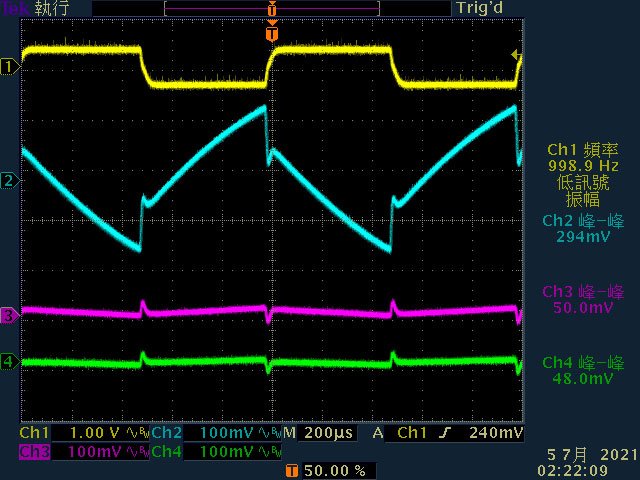

▼12V啟動動態負載,變動範圍5A至25A,維持時間500微秒,最大變動幅度為294mV,同時造成3.3V產生48mV、5V產生50mV的變動

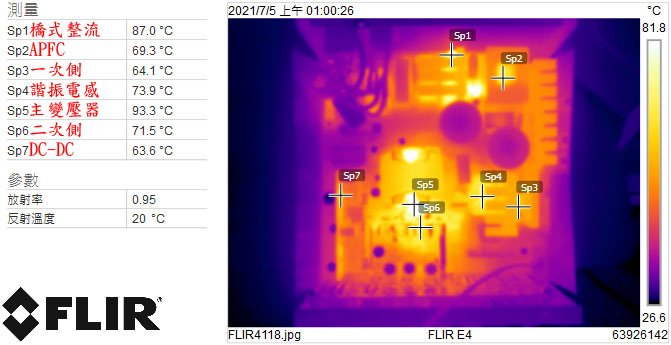

▼電源供應器滿載輸出下內部的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

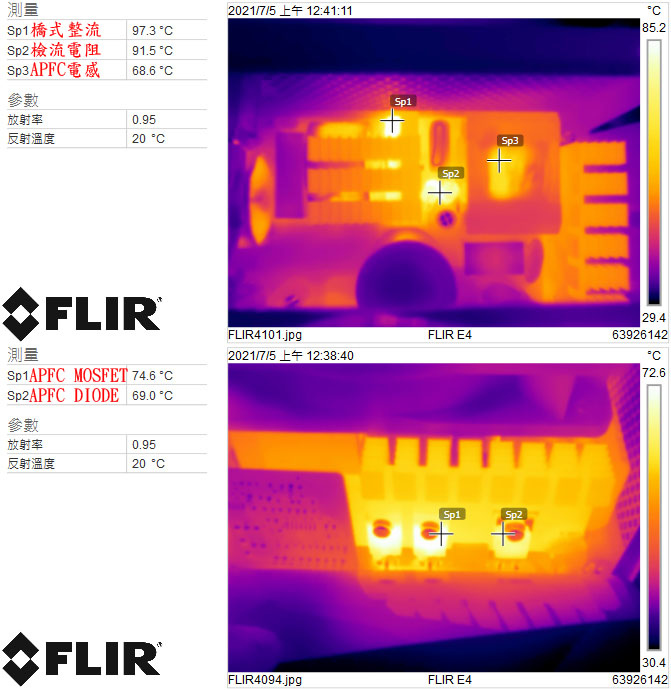

▼電源供應器滿載輸出下橋式整流/檢流電阻/APFC電感(上圖)及APFC MOSFET/DIODE(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

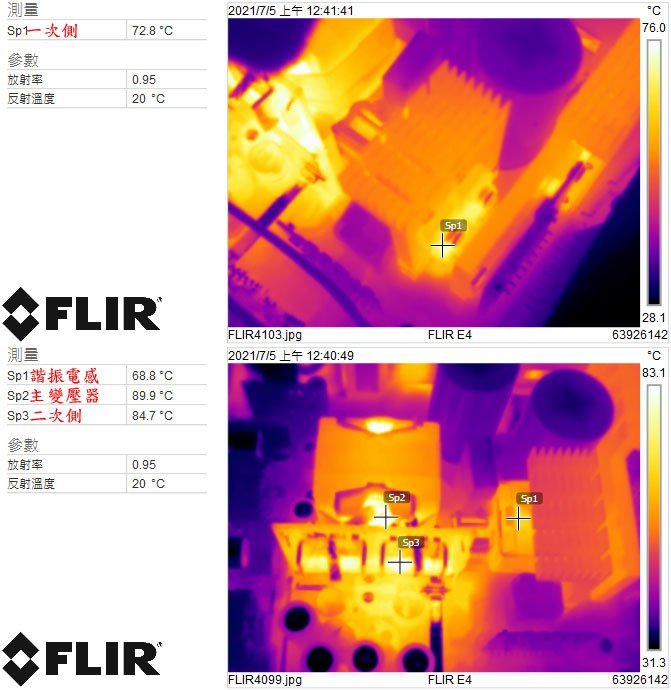

▼電源供應器滿載輸出下一次側(上圖)及諧振電感/主變壓器/二次側(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

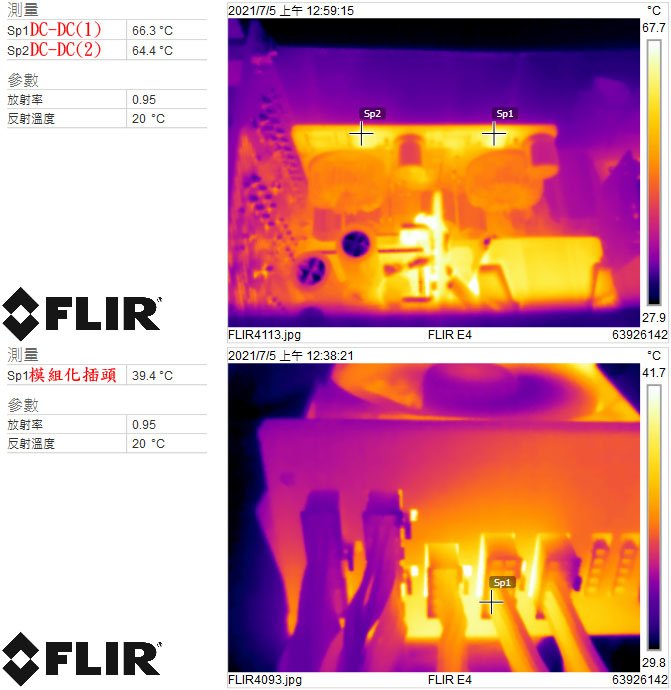

▼電源供應器滿載輸出下DC-DC MOSFET(上圖)及模組化插頭(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

本體及內部結構心得小結:
◆採用全模組化設計,搭配黑色編織網包覆及帶狀模組化線組,處理器供電提供8P及4+4P接頭各一個,其中一條週邊裝置供電線路為SATA與大/小4P混搭配置,提供1個小4P接頭,部分線路使用16AWG規格
◆2路12V輸出,12V1供應主機板ATX20+4P/週邊裝置/第一組PCIe,12V2供應CPU 4+4P/8P及第二組PCIe
◆直條狀進氣護網由外部安裝,風扇採常時溫控運轉
◆交流輸入插座焊點加上X/Y電容,放電IC裝在X電容底部,插座與主電路板的L/N線透過插片式連接器連接總開關。插片式連接器、L/N交流線磁芯、保險絲及突波吸收器均有包覆套管,交流輸入插座L/N焊點未包覆套管
◆電路板背面焊點整體做工良好,大電流線路有敷錫處理
◆採用Champion方案APFC、HB-LLC及同步整流輸出12V,並透過DC-DC轉換3.3V/5V
◆APFC MOSFET/APFC二極體/一次側HB-LLC/二次側同步整流均使用On Semi,APFC/一次側MOSFET使用全絕緣封裝,DC-DC MOSFET使用UBIQ
◆內部電容採用TEAPO電解、ELITE固態/電解、APAQ固態
◆二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍
◆模組化插座板與主電路板間大電流路徑採用實心金屬條及金屬插針焊接連接

各項測試結果簡單總結:
◆be quiet! PURE POWER 11 FM 750W於10%/20%/50%/100%下效率分別為86.12%/90.25%/91.44%/88.95%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆be quiet! PURE POWER 11 FM 750W的功率因數修正,滿足80PLUS0金牌認證要求
◆偏載測試,12V維持空載,分別測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均無出現超出±5%範圍情形
◆電源啟動至綜合全負載輸出狀態,12V上升時間為21ms,3.3V/5V上升時間為5ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷,12V於23ms開始壓降,26ms降至11.4V
◆輸出漣波測試,空載時有一鋸齒狀漣波,於12V/1A、12V/3A、12V/5A、12V/12A輸出下的漣波波型與振幅都會發生變化,12V/5A有最小振幅漣波,12V/12A有最大振幅漣波,12V/13A輸出及以上的漣波波型便維持固定;於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為19.2mV/18mV/11.2mV;於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為18.4mV/13.6mV/12mV
◆3.3V/5V動態負載測試,變動範圍5A至15A,維持時間500微秒,最大變動幅度分別為416mV/398mV
◆12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為294mV
◆熱機下3.3V過電流截止點在38A(190%),5V過電流截止點在37A(185%),12V過功率截止點在85A(136%)

報告完畢,謝謝收看
