華碩的 ASUS ProArt 系列開始於電腦螢幕產品一線,然後快速的擴展向筆電與桌機

最近兩年還將這一系列加入了 投影機、主機板 與 滑鼠

比較有趣的是 ~ ASUS ProArt 系列主機板型號中,AMD 專用的型號居然是比較多的

(兩張 AMD 與 一張 INTEL)

這次給大家看的是 兩張 AMD 主機板中的高階板本

ASUS ProArt X570-CREATOR WIFI

外盒上的質感只華碩的其他系列很不一樣,相當的有質感

簡單的黑金配色與幾合圖型,來展現創作者的意像 ~ 我個人相當的喜歡

/tmp/phpWJ2hAB

主機板的佈局同樣設計感十足,以黑色為基底搭上金色線條 ~ 一眼看上去就相當討我喜愛

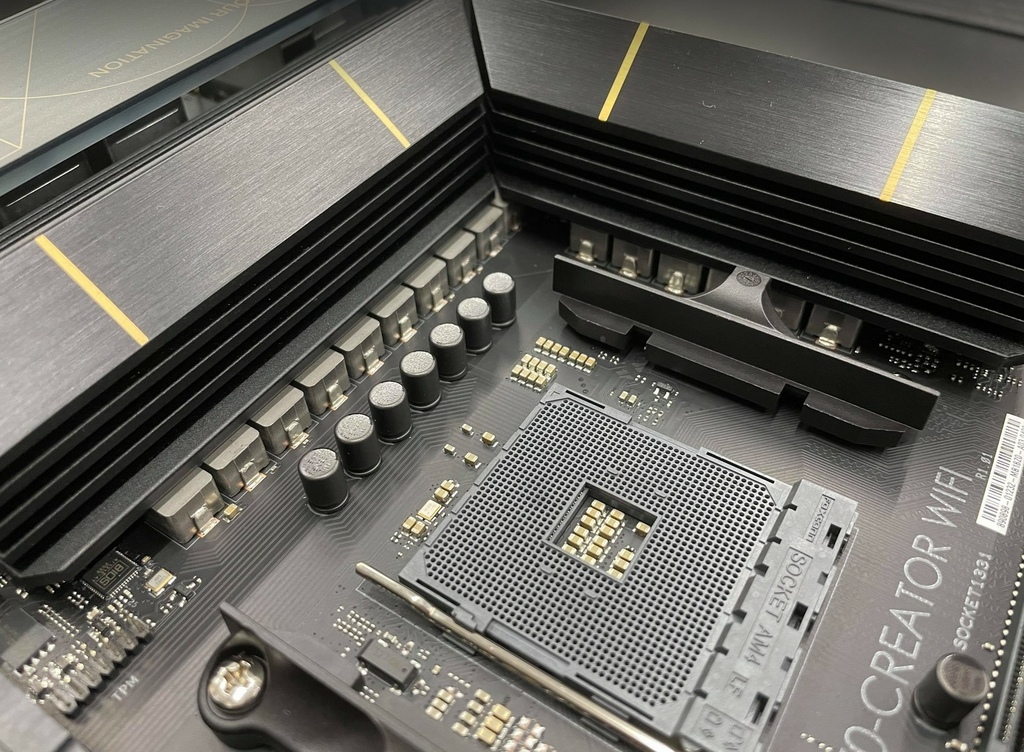

這張主機板可以安裝 AMD AMD4 系列的 CPU

14+2 功率級,將高側與低側 MOSFET 及驅動器結合至單一封裝

/tmp/phpRfp15g

四隻記憶插槽,最高容量為 128GB (32GB X 4)

PCIe 插槽就只有三隻

PCIe_1 為 PCIe X16

PCIe_2 為 PCIe X8

PCIe_3 為 PCIe X4

/tmp/phpD88RnV

PCIe 的工作狀態與你安裝的 CPU 相關,會有不同的結果

這部份大家可以看一下底下的圖表

雖然我個人覺得創作者應該不會用這張主機板來安裝非頂規的 CPU 就是了

對於 PCIe 插槽的使用,簡單的來說

如果你除了顯示卡之外還想要安裝其他功能卡(比如音效卡或截取卡)的話

先安裝在 PCIeX16_3 上

/tmp/phpAasush

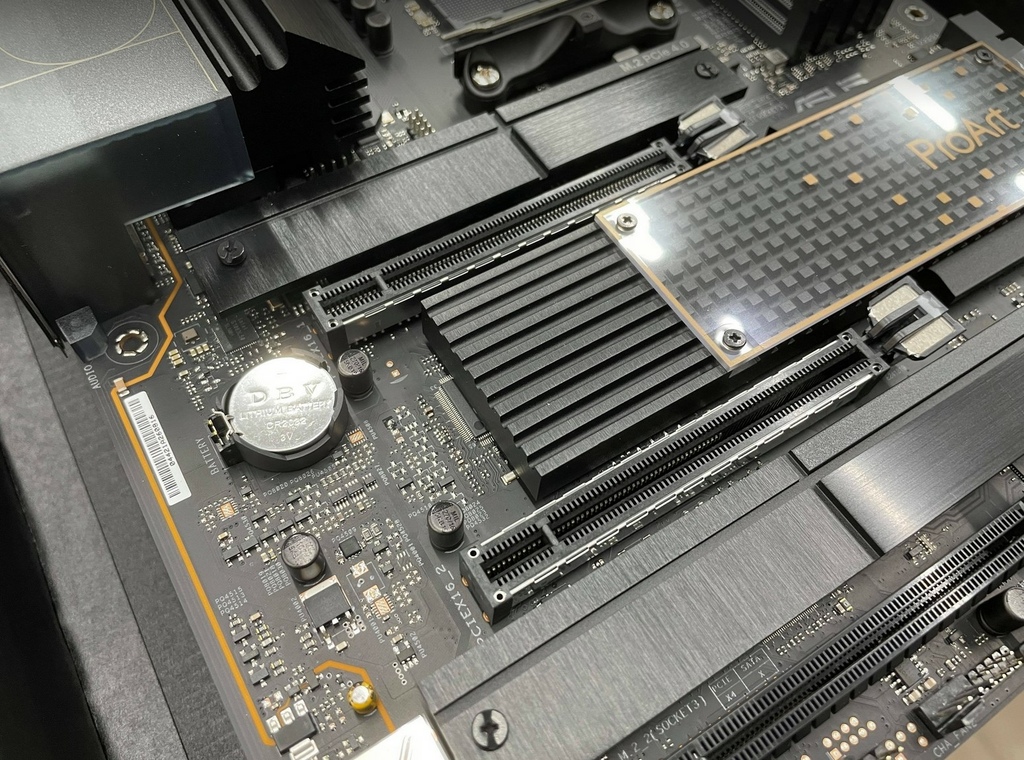

M.2 SSD 的插槽給了三個,全都給散熱器

其中 M.2_2 與 M.3_3 則共用一個散熱器

M.2_1 與 M.2_2 可支援到多快的工作速度是由安裝哪一顆 CPU 決定的

使用 AMD Ryzen™ 5000 系列與 3000 系列 才可以跑 PCIe 4.0

M.2_3 就只能在 PCIe 3.0 下工作



此外如果你想要把這些插槽透過 Hyper M.2 X16 系列卡 來針對 NVMe SSD 的最大容量化使用的話

則要注意要把該卡安裝在 PCIeX16_1 上

然後那個 X570 的散熱器相當漂亮,且散熱面積相當大 ~ 所以它不需要風扇來輔助散熱

/tmp/phpbiS3T0

M.2_1 與 M.2_3 雖然支援 M.2 SATA,但還是強烈建議大家還是利用 2.5" SATA 吧

這張主機板還是有給六個接口可以讓你使用

/tmp/phpkecCKC

後檔板的內容很豐富,我們看比較特別的就好

有給 Thunderbolt™ 4 的 DisplayPort 輸入連接埠

另外有給 Thunderbolt™ 4 的 USB-C 兩個

四個 USB 3.2 GEN2 USB-A 四個

(一次搞懂越來越讓人困惑的 USB 3.2 是什麼)

無線網路給的是 AX210 ~ WI-FI 6E

然後有給一個 10G 網路插孔 ~ 這對透過網域內私有雲在做大檔案工作的朋友來說超方便的

/tmp/phpgogANX

配件方面該給的關鍵都給了

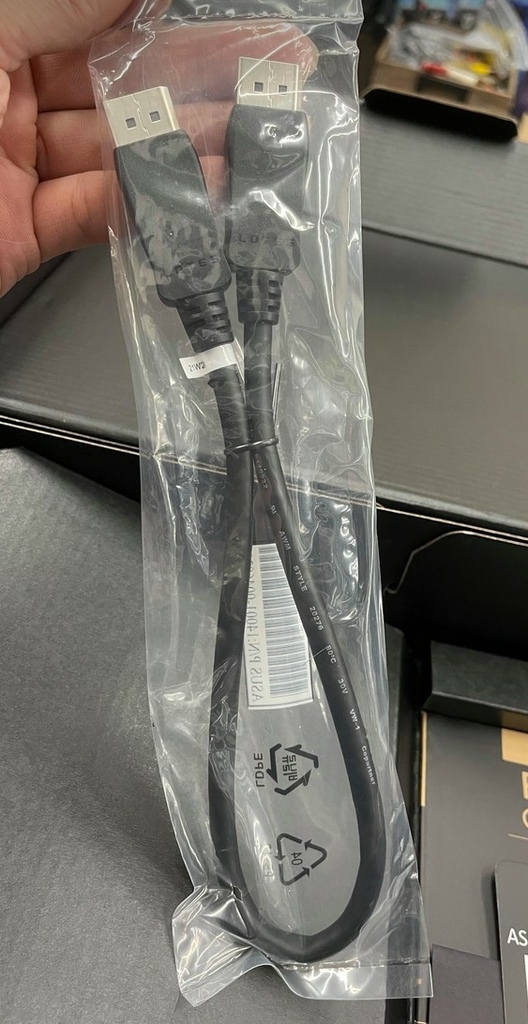

首先是 DP IN 用的線材

/tmp/phpmHqsXT

然後 WIFI 6E 用的天線品質更棒了,讓你多花點錢終於有拿到比較好的天線了

除了比較好看之外 ~ 底座還有磁鐵可以讓你吸在任何鐵質物上

/tmp/phpy0jofq

以上簡單報告完畢

這張的售價比 ROG C8H 還便宜 1000 元 ~ 我個人喜歡這張沒光害的
