人生總是充滿意外 ~ 所以當你找到這篇教學時就表示你跟水豚君一樣發生了同樣的意外

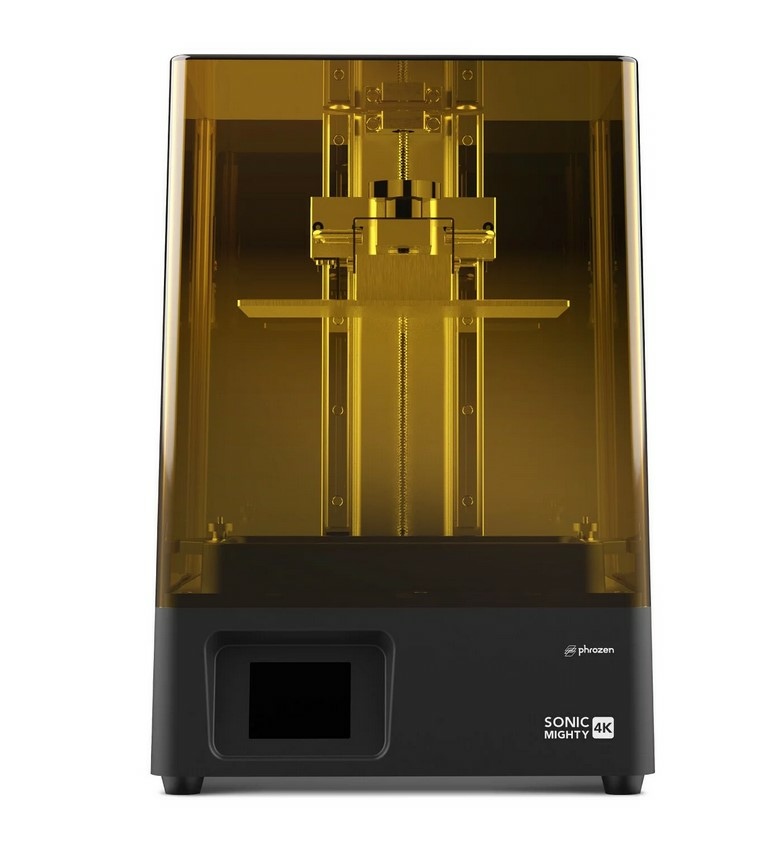

這篇教學的主角是不久前開箱給大家看過的 Phrozen Sonic Mighty 4K LCD 光固化 3D 列印機

還不認識它的同學請看我們的開箱文

Phrozen Sonic Mighty 4K LCD 光固化 3D 列印機 開箱試印測試

/tmp/phpHS72YS

先行說明 ~~

這次要更換的 LCD 並不是上圖看到的那個工作狀態顯示用的面板

而是用來光固化成型用的 LCD

然後更重要的一點就是

大家在看教學自己動手之前必須要先認知到，您自己在家搞這個可能會有保固上的爭議
/tmp/phpGxAkTv

雖然大家損壞該 LCD 面板的原因都不同，但希望大家別跟水豚君一樣

因為水豚君這台要更換的原因就是使用的時候載台沒有拿好~手滑直接撞傷 LCD

雖然還能用.....但是想了一下就更換吧

/tmp/phpXjYBkY

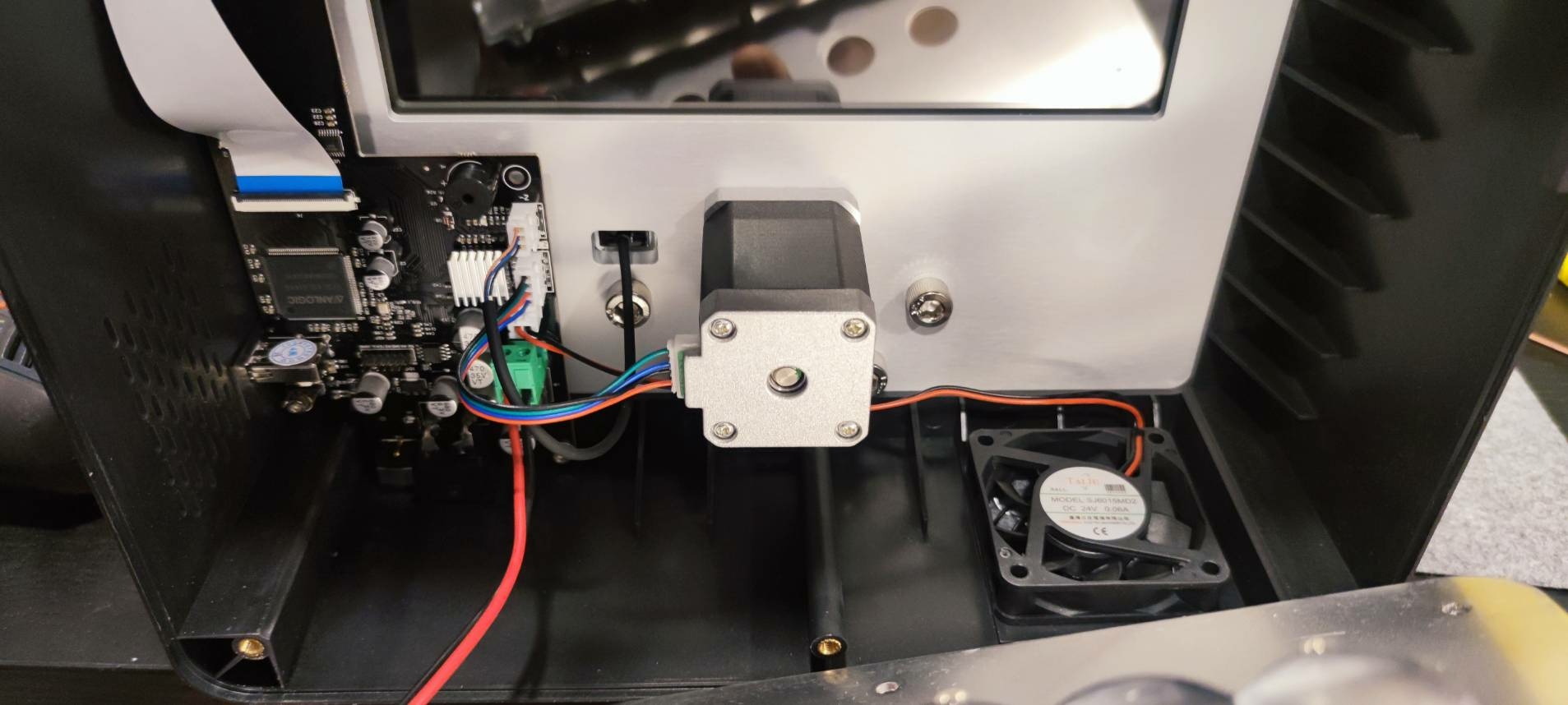

更換 LCD 先翻到機器下方

拔掉led光源的電線，也就是紅黑色那條

/tmp/phpX06Hvx

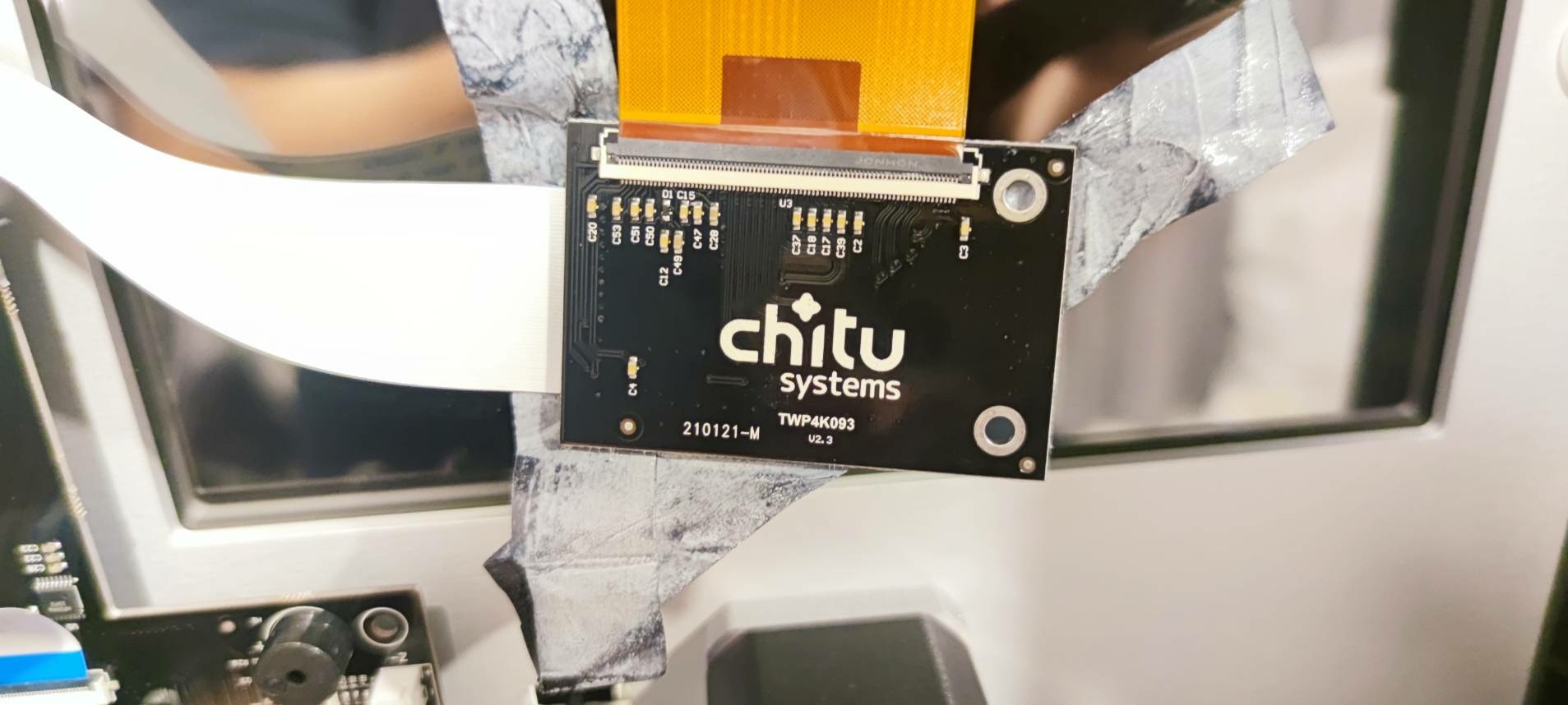

再把 LCD 子版的排線拔開

/tmp/php6BGCMo

拔開後就長這樣 !!!!

/tmp/phpxdDYeU

打開新的 LCD !!!

上面還有好幾層保護

/tmp/phpuD9IqW

拆下的紙膠帶要留著 !!!! 等下會用到

/tmp/phpcmeLHk

先撕掉向 LCD 燈源方向的保護貼,手指頭避開~要不然之後會很難清潔

/tmp/phpsuVuJB

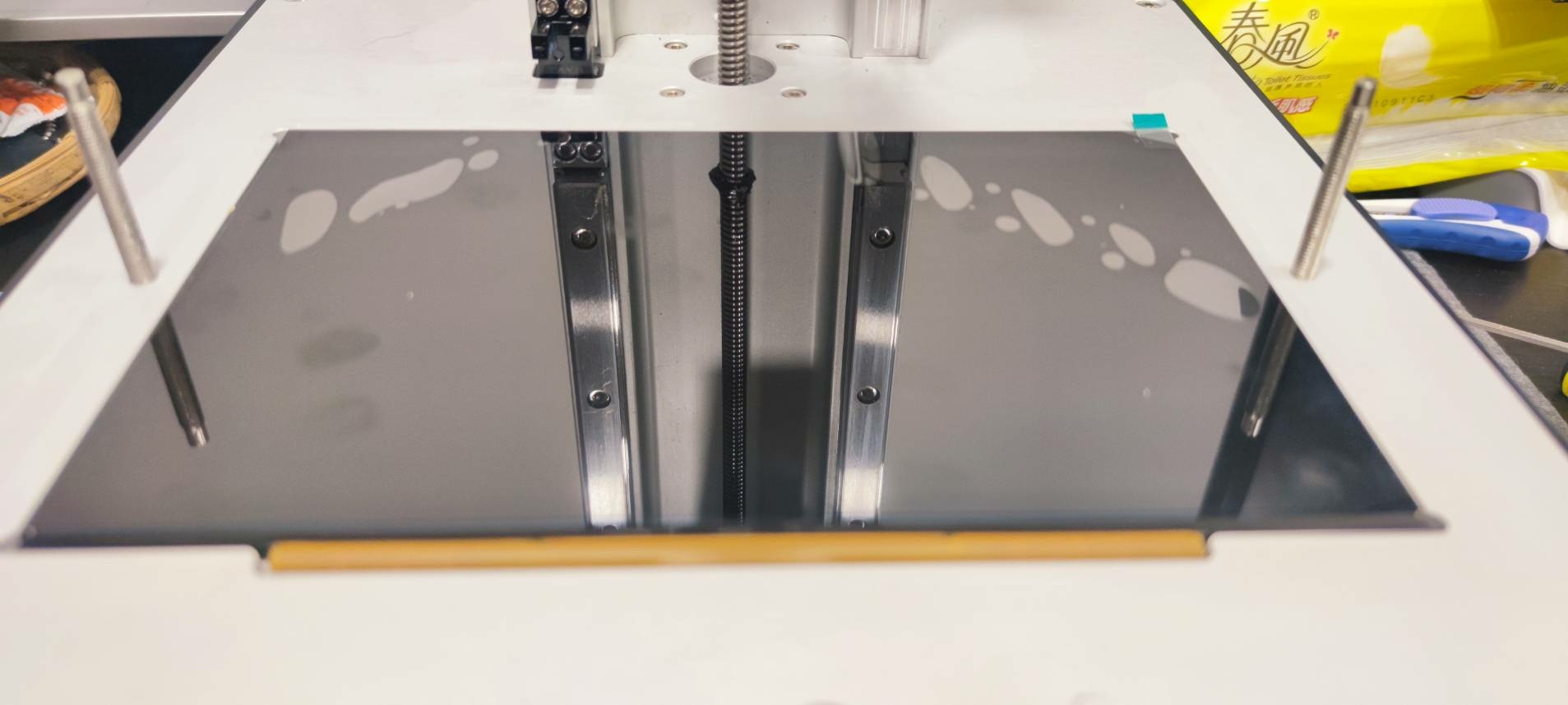

放上去後對好位置

就可以把上方 LCD 保護貼撕掉

/tmp/php1GBxiq

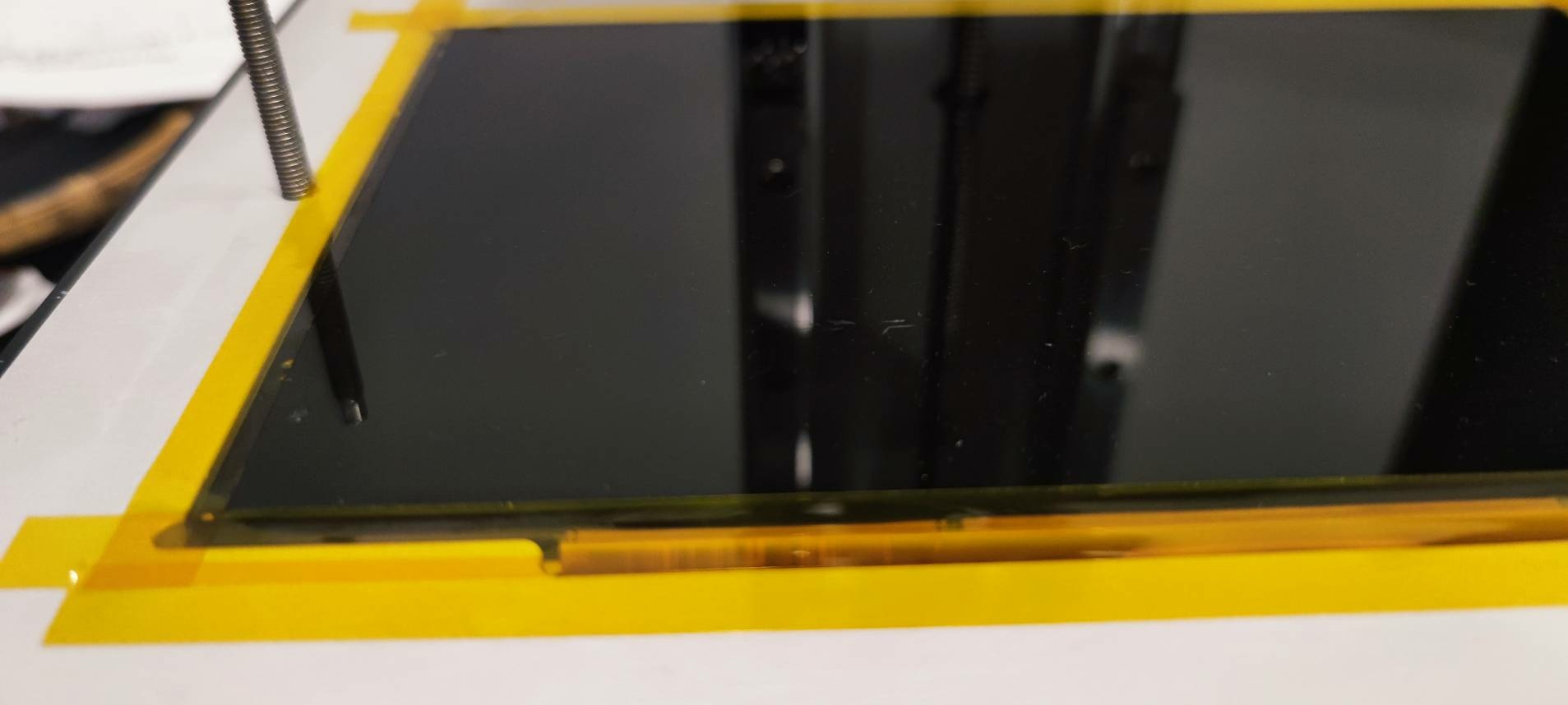

我習慣用黃色耐熱膠帶貼好四邊

/tmp/phpPiQkw8

邊邊角角記得用小刀割掉!!!!

/tmp/phpITwu9d

翻到下面~把端子接上去~~~!

/tmp/phpqZyPI1

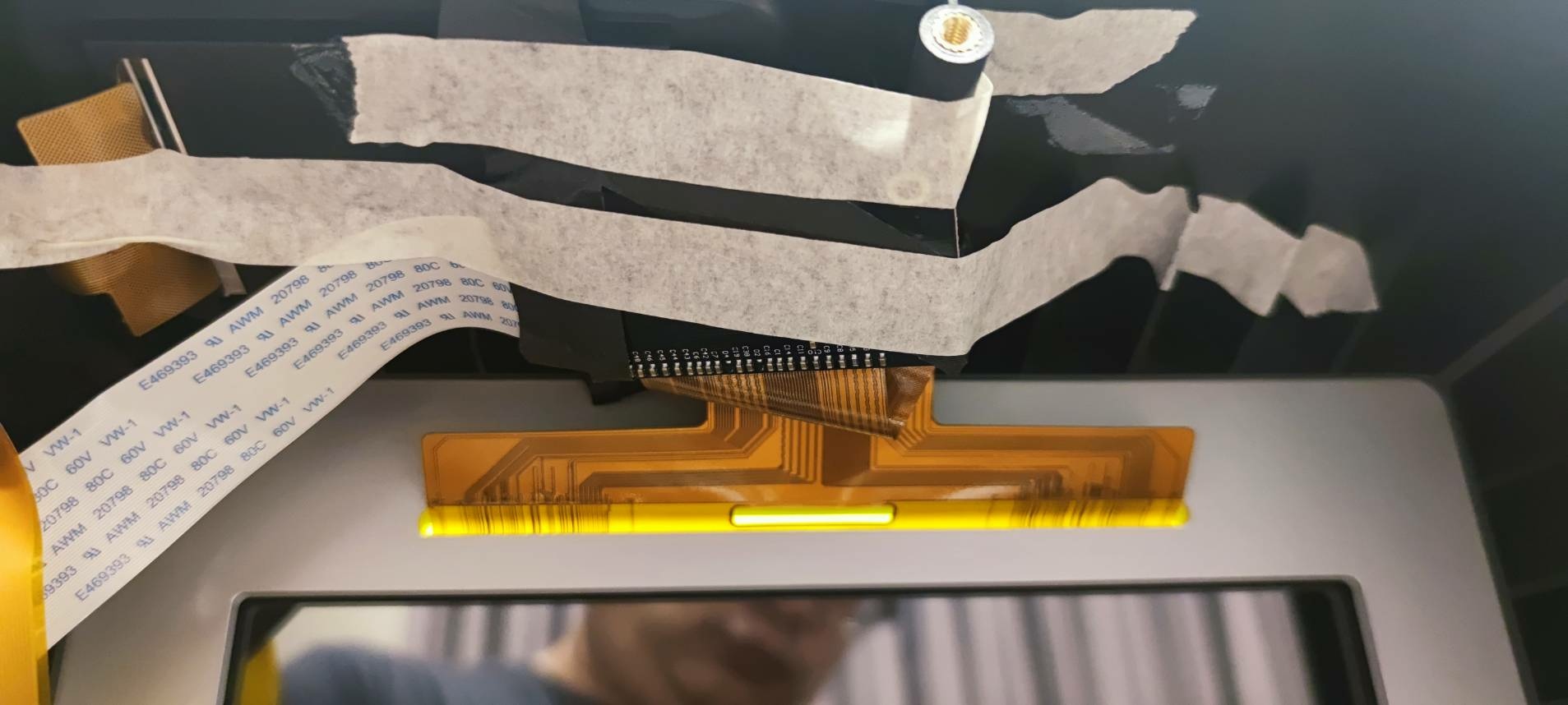

原本的工程膠帶拔起來~其實會不太黏~

還記得剛剛要你留下來的紙膠帶嗎?

/tmp/phpRAEveA

幫他加強一下!!

避免掉下來!

/tmp/phpgrz6tS

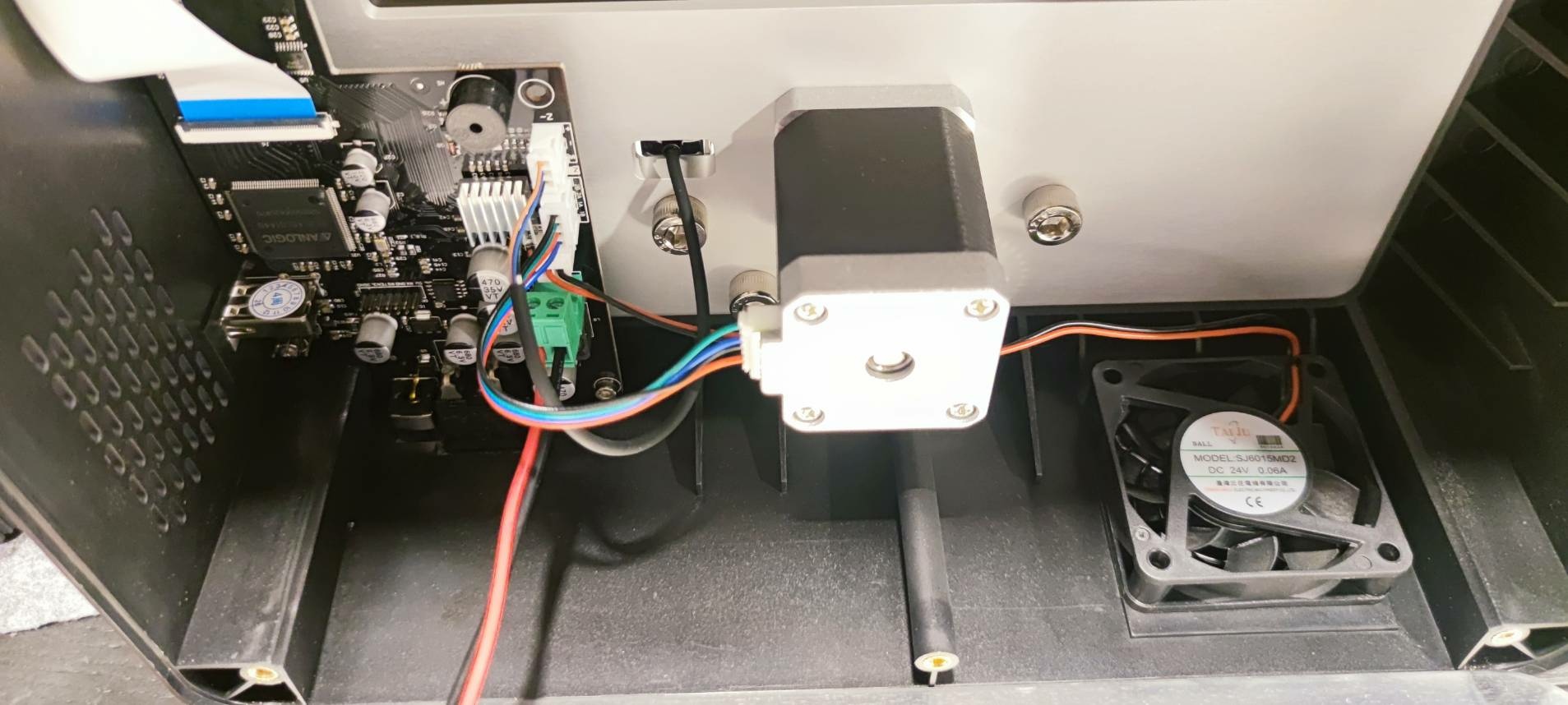

接回LED電線...

/tmp/phpWElSPE

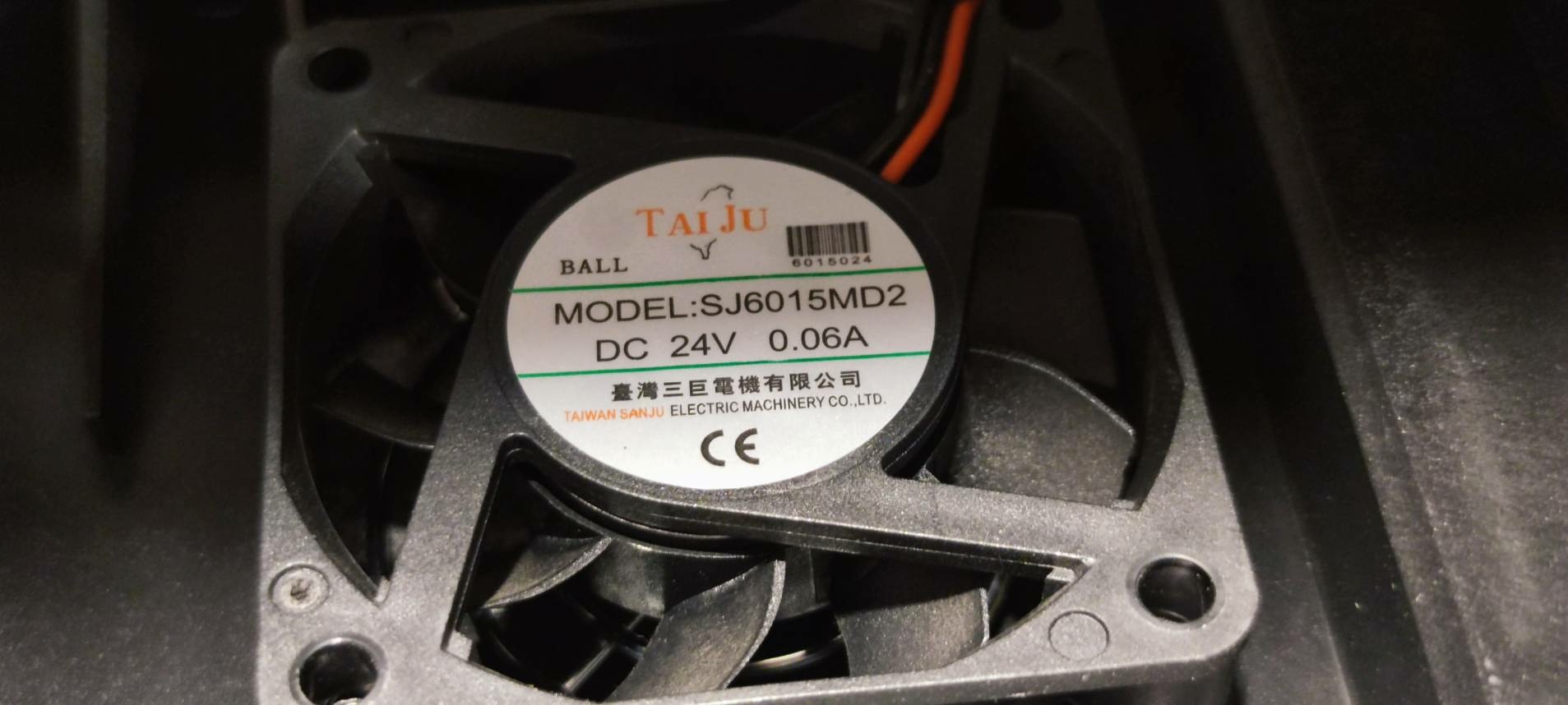

都拆開了就順手清一下風扇

台灣廠商的!!!

只用 0.06A 工作噪音很安靜!!!

/tmp/phpbsBVQr

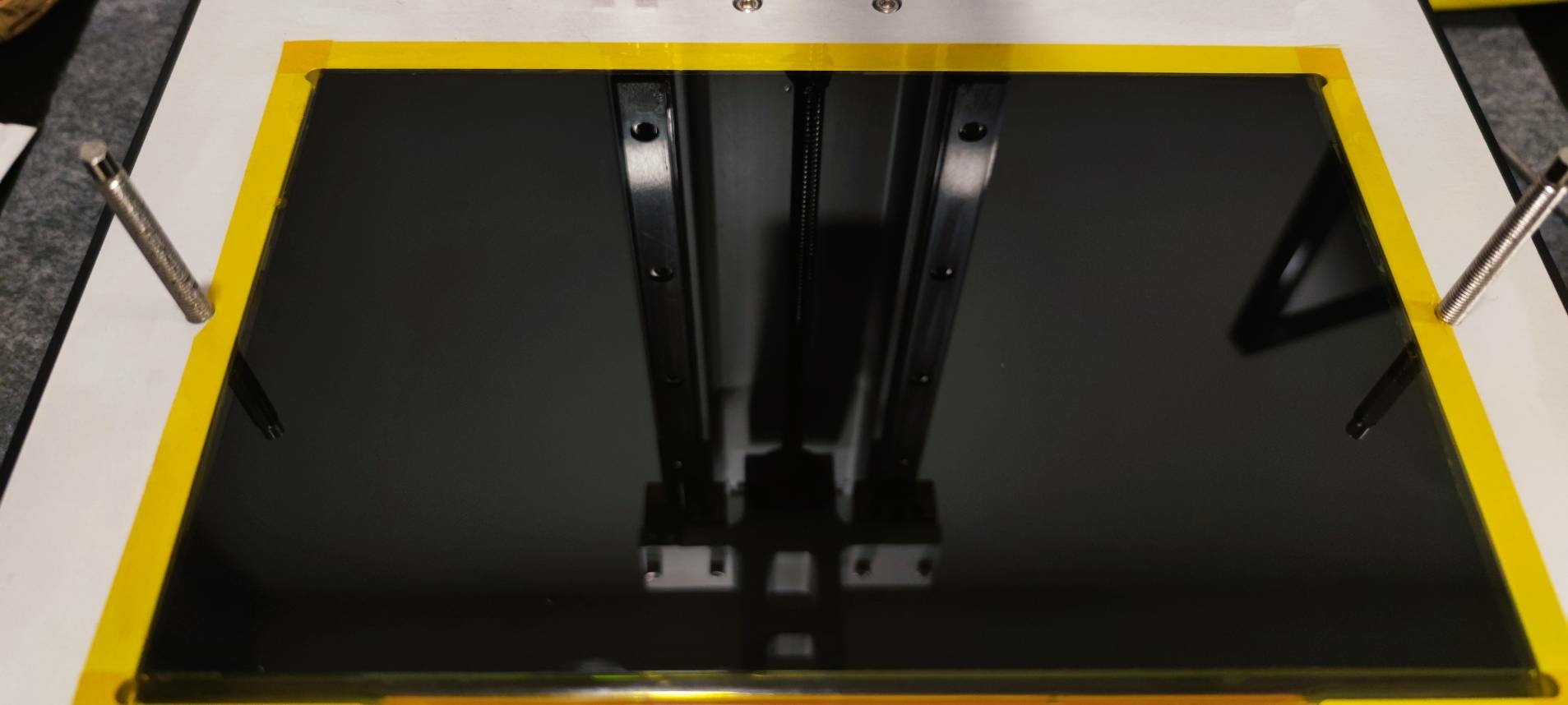

工作完成 ~~~~

/tmp/phpa4Aoox

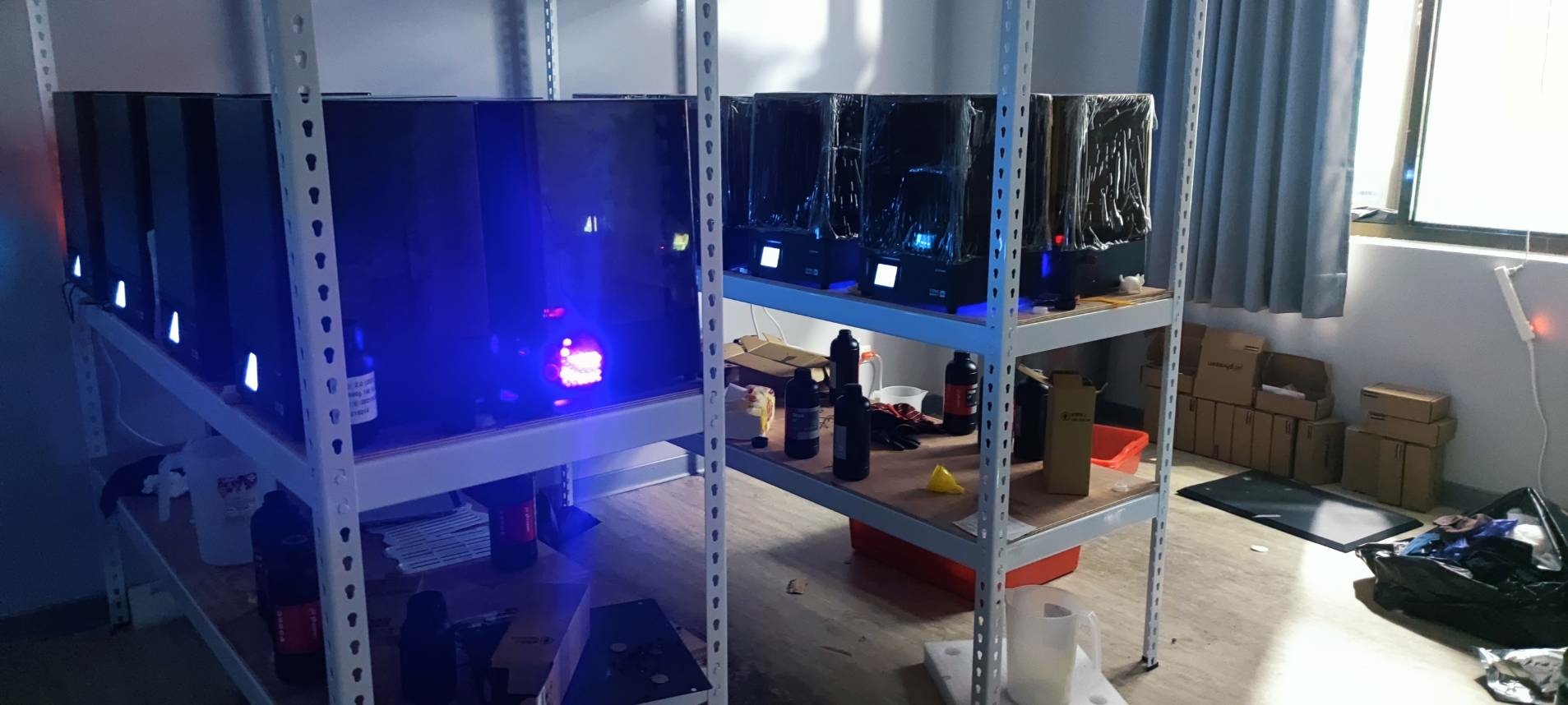

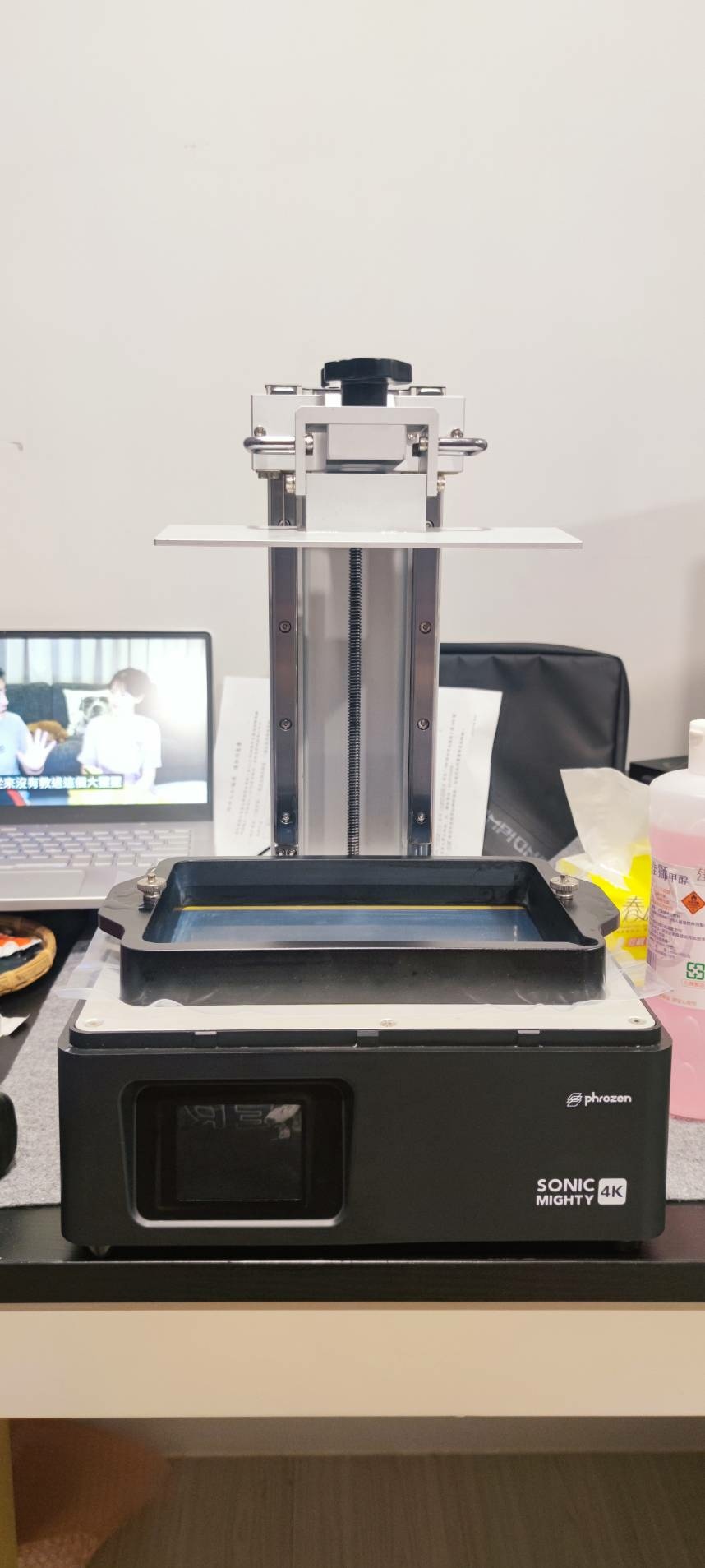

回到農場工作!!!生產力回復XD!!!!

/tmp/php4U9BLl

MIGHTY2020年底開始預購,

算是生產力極高的機器,因為列印的面積跟價格比很好

尤其最近調整價位到14999 還升級為金屬料槽!!!
