最近的華碩真的很 OLED

不只筆記型電腦開始大量導入 OLED 螢幕來提高使用者在視覺上的體驗

連近年正不斷成長的電競系列電源供應器也導入了 OLED 液晶螢幕

來讓電源供應器擁有更多的炫耀用的空虛功能

(哪天連耳機都有 OLED 也不意外了)

只是特別提醒大家的~想要炫耀這個功能的人必須慎選電腦主機殼

因為如果無法露出那個 OLED 面板~~~他就只是一般的強大電源供應器

都有心理準備之後,你可以開始來看狼大所開箱的這一顆

ASUS ROG THOR II 1000W


ASUS ROG THOR II 1000W特色:
●側面的鏡面裝飾面板內建OLED單色螢幕,可即時顯示交流功耗
●側面斜線、ROG標誌與角落透明THOR立體三角形具備RGB燈效,除內建呼吸漸變燈效外,也可透過ARGB控制線與支援ARGB的主機板連動控制
●80PLUS白金認證轉換效率,典型效率達92%,節省電能消耗,降低廢熱產生
●全模組化設計,ATX20+4P/EPS 4+4P/PCIE 6+2P線組採用黑色傘繩編織線,配件隨附理線梳。SATA/大4P採用黑色帶狀模組化線材。包裝內還附上一條NVIDIA顯示卡專用12pin電源接頭用16AWG帶狀模組化線材
●處理器12V供電提供2組EPS 4+4P接頭,支援Intel/AMD最新處理器/主機板平台
●單組12V輸出,搭配3.3V/5V/-12V DC-DC轉換設計,使12V可用功率最大化,並改善各輸出電壓交叉調整率,同時維持低漣波雜訊及良好電壓調整率
●採用雙滾珠軸承13.5公分風扇,扇葉邊緣具備可提高風壓的環狀圈,使用者可選擇是否開啟0 dB Fan模式,開啟後低負載下風扇自動停轉,負載提高後採溫控運轉,兼顧靜音及散熱
●100%全日系電容,加強可靠度及耐用度
●提供OCP、OVP、UVP、SCP、OTP、OPP完整保護

ASUS ROG THOR II 1000W輸出接頭數量:
ATX20+4P:1個
EPS 4+4P:2個
PCIE 6+2P:8個
NVIDIA 12pin:1個
SATA:12個
大4P:6個

▼外盒正面有ROG標誌、產品名稱、產品外觀圖、AURA SYNC圖示、80PLUS白金認證、10年保固圖示、CYBENETICS白金認證及噪音A++認證圖示、ASUS商標


▼外盒背面有ROG標誌、產品名稱、80PLUS白金認證、英文產品介紹、各特色照片說明、ASUS商標、官方網站/臉書連結QR碼、廠商資訊、安規/BSMI認證標章、配備建議PSU換算連結QR碼


▼外盒頂部有ROG標誌,底部有產品規格表、輸出接頭圖片/數量、多國語言產品名稱、條碼、中文產品資訊貼紙


▼外盒左/右側面有ROG標誌、銀色亮面字體產品名稱、ASUS商標


▼打開外盒上蓋,上蓋內面有紅色的ROG標誌及”WELCOME TO THE REPUBLIC”字樣。盒內分隔用紙板上蓋也有”REPUBLIC OF GAMERS”、”THOR”字樣及ROG標誌


▼打開上蓋後可在外盒側面看到”FOR THOSE WHO DARE”標語

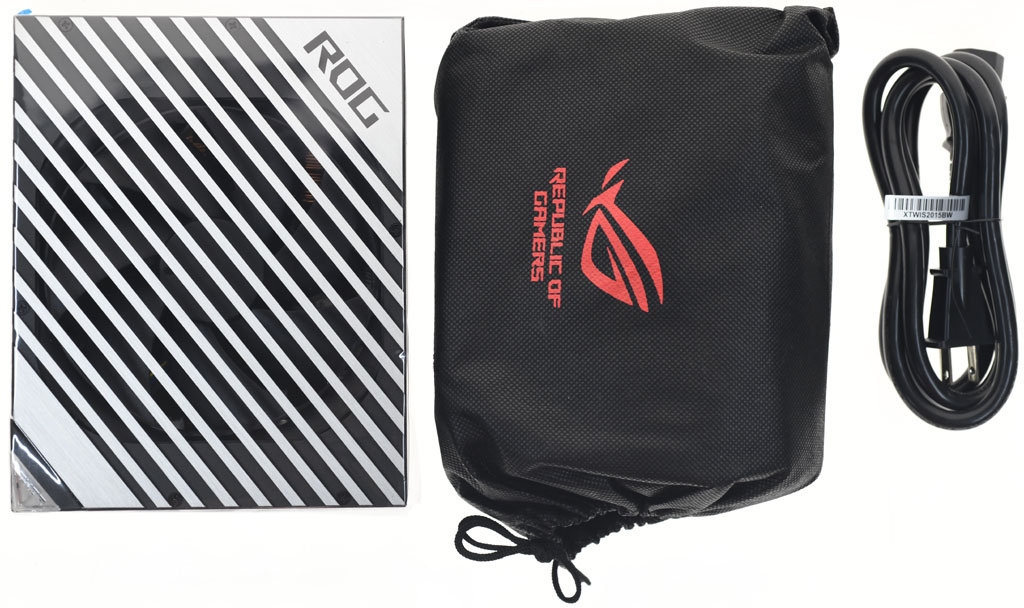

▼包裝內容有電源本體、印上ROG標誌的黑色不織布收納袋(內含模組化線組)、3x2.0mm² 15A交流電源線

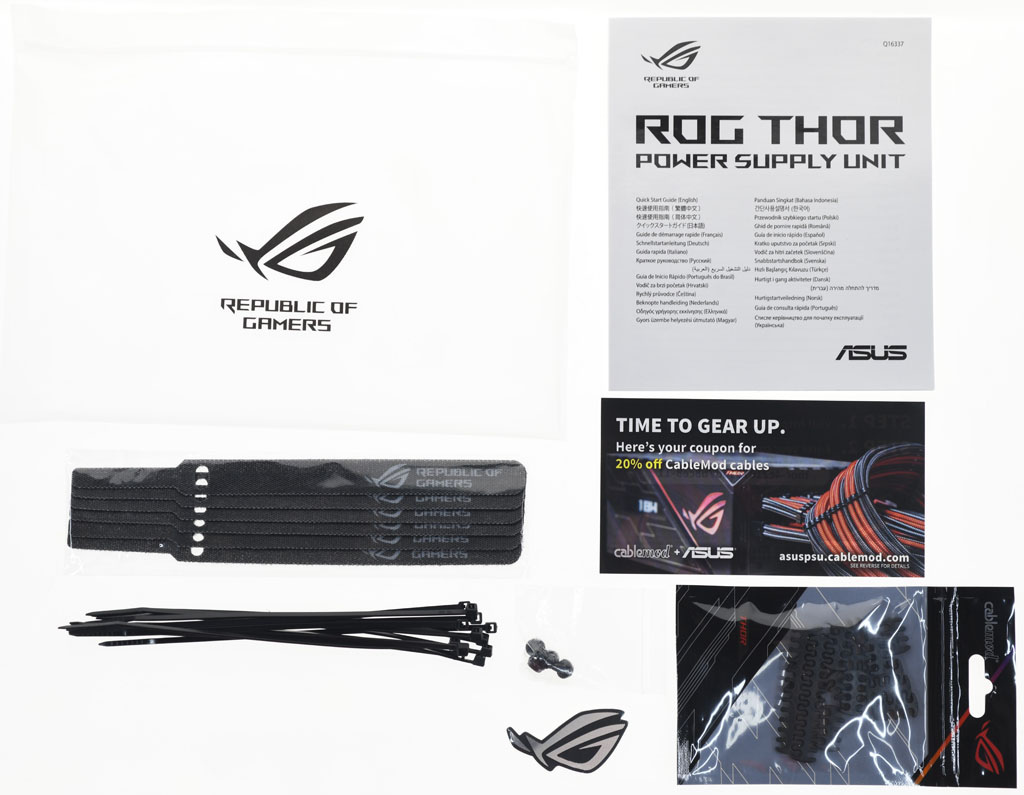

▼隨附配件裝在一個印有ROG標誌的半透明袋子中,內含使用說明書、印有ROG標誌及”REPUBLIC OF GAMERS”字樣的魔鬼氈整線帶、塑膠束帶、固定螺絲、金屬立體ROG標誌銘牌、改裝線材折價券、黑色傘繩編織線整線梳


▼本體尺寸為150mm(W)x86mm(H)x190mm(D)

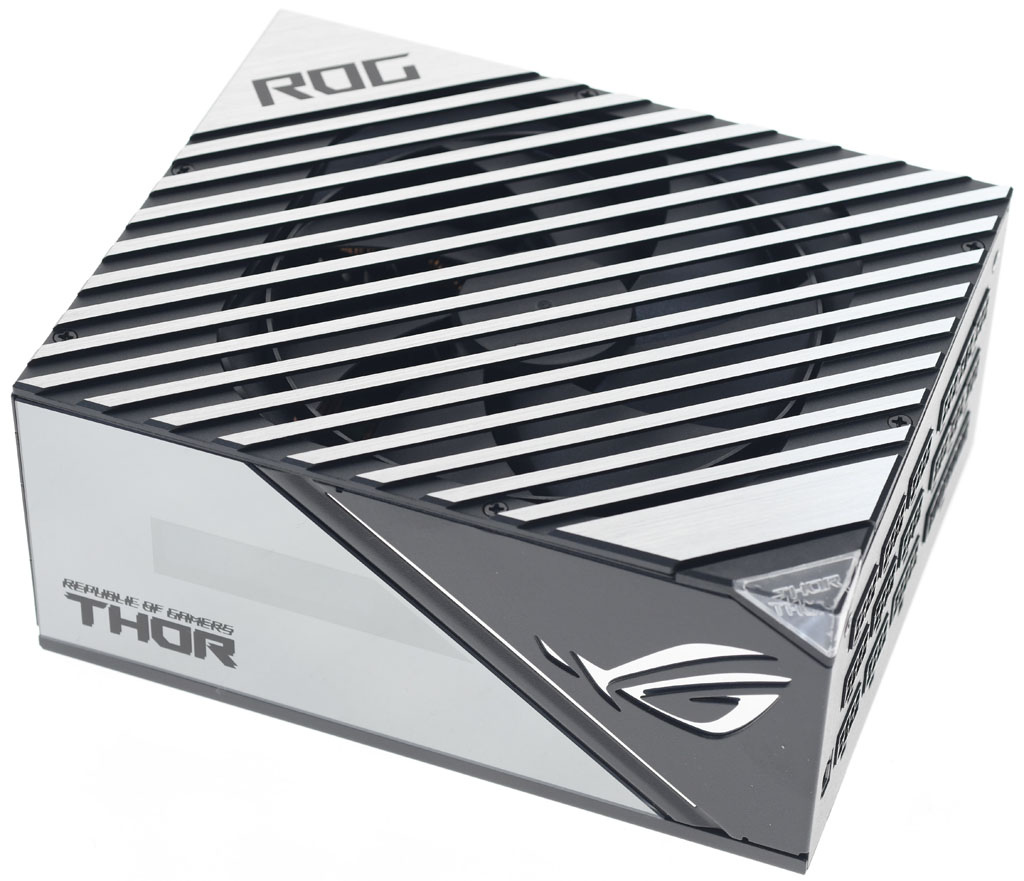

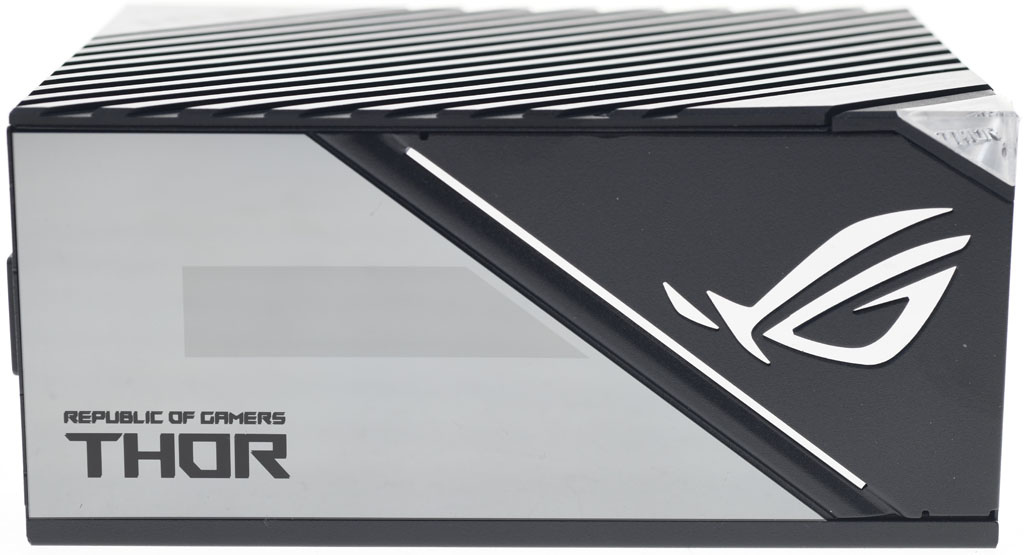

▼本體其中一個側面有鏡面面板,中央較深色區域為OLED螢幕,左下方有”REPUBLIC OF GAMERS”、”THOR”黑色字樣,右側有銀色斜線與ROG標誌,側面右上角落有透明立體三角形

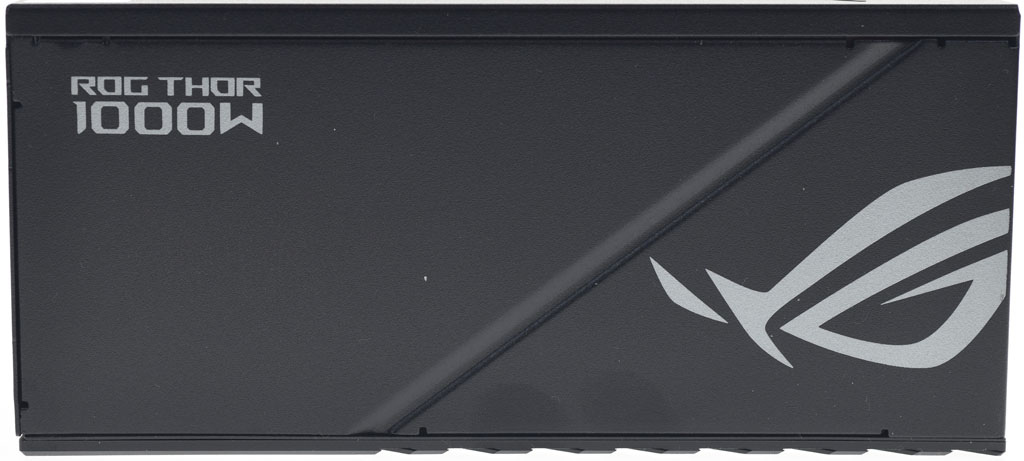

▼本體另一個側面有白色ROG THOR 1000W字樣、斜向凹槽及及白色ROG標誌

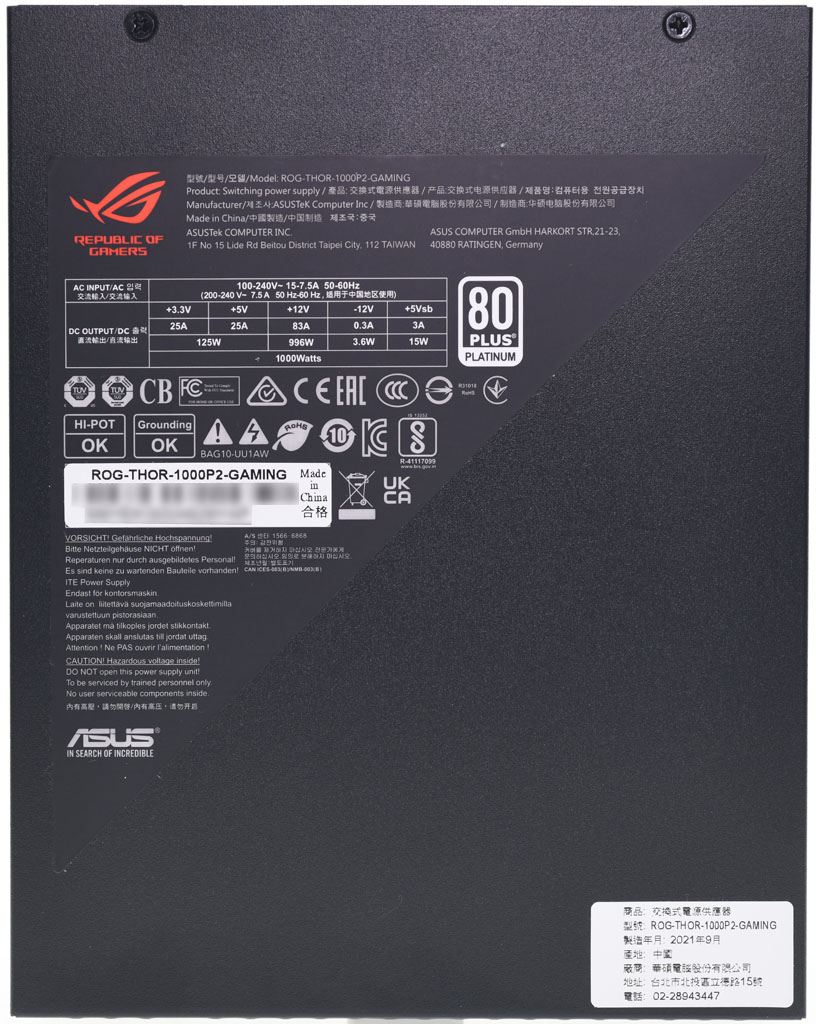

▼規格標籤、條碼及中文產品資訊貼紙貼在電源本體背面外殼,標籤印上ROG標誌、型號、產品名稱、製造商、產地、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、80PLUS白金認證標章、安規/BSMI認證標章、條碼、警告訊息、ASUS商標


▼銀黑雙色斜向長條狀進氣口鋁合金風扇護網的其中一個角落處有ROG字樣

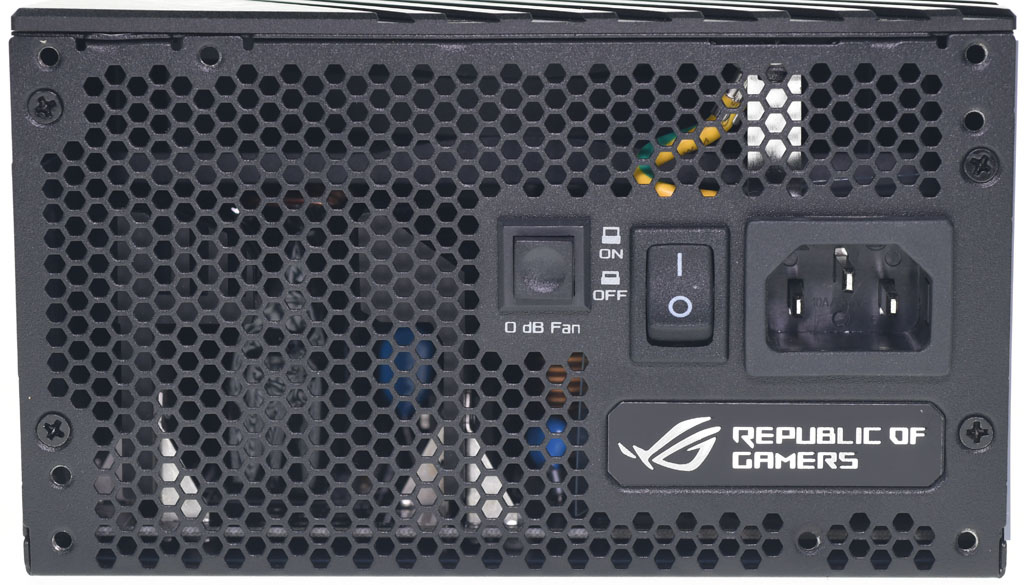

▼後方出風口處設有交流輸入插座、電源總開關及0dB Fan風扇模式切換開關,交流輸入插座下有”REPUBLIC OF GAMERS”字樣及ROG標誌飾板

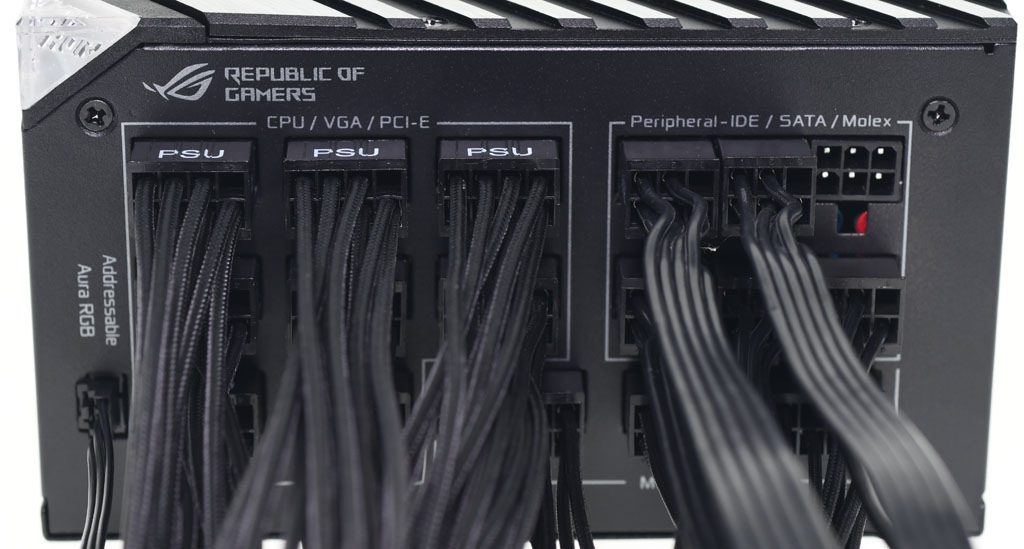

▼模組化線組輸出插座及ARGB連動控制用連接器旁有標示


▼角落的透明立體三角形內有”THOR”字樣

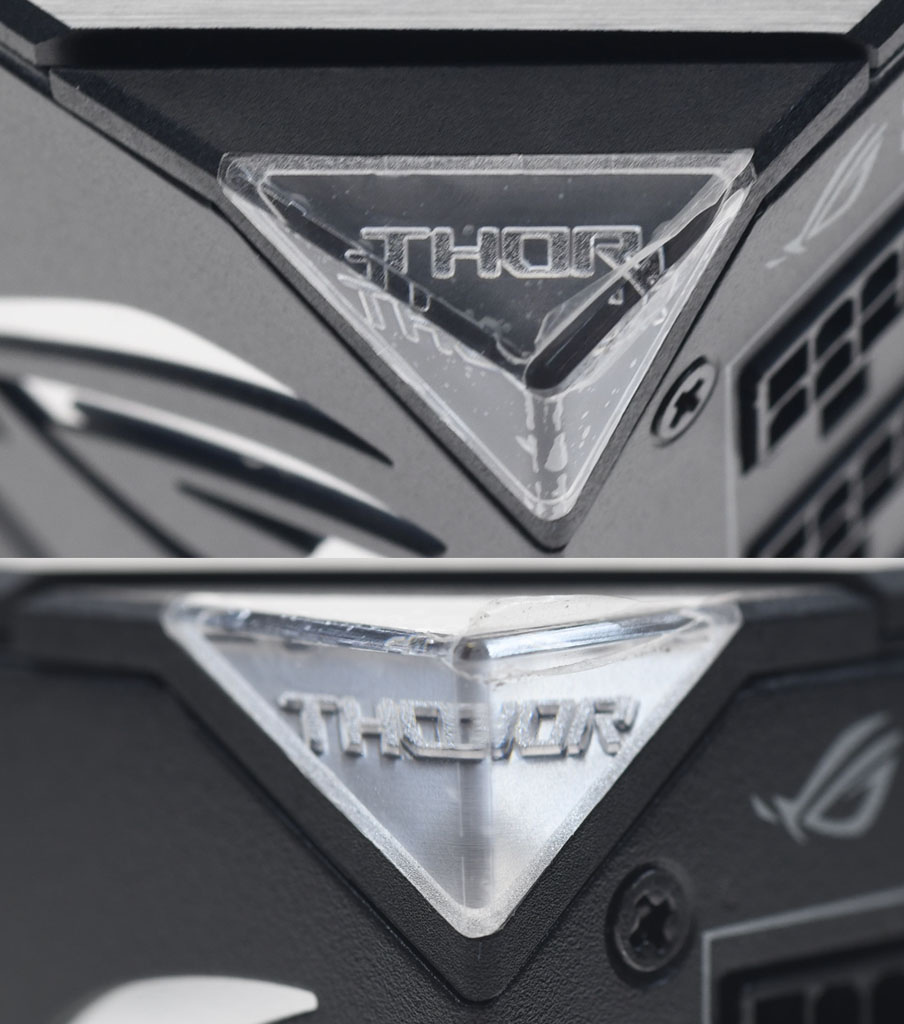

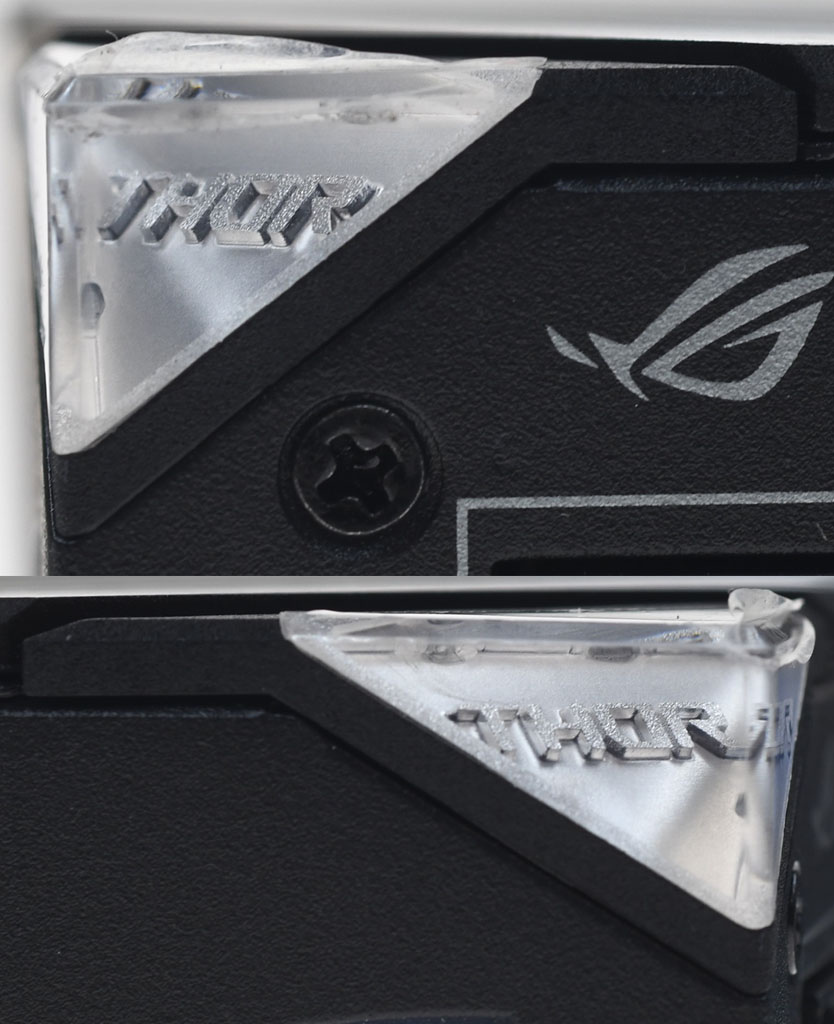

▼從透明立體三角形兩側看同樣可以看到”THOR”字樣

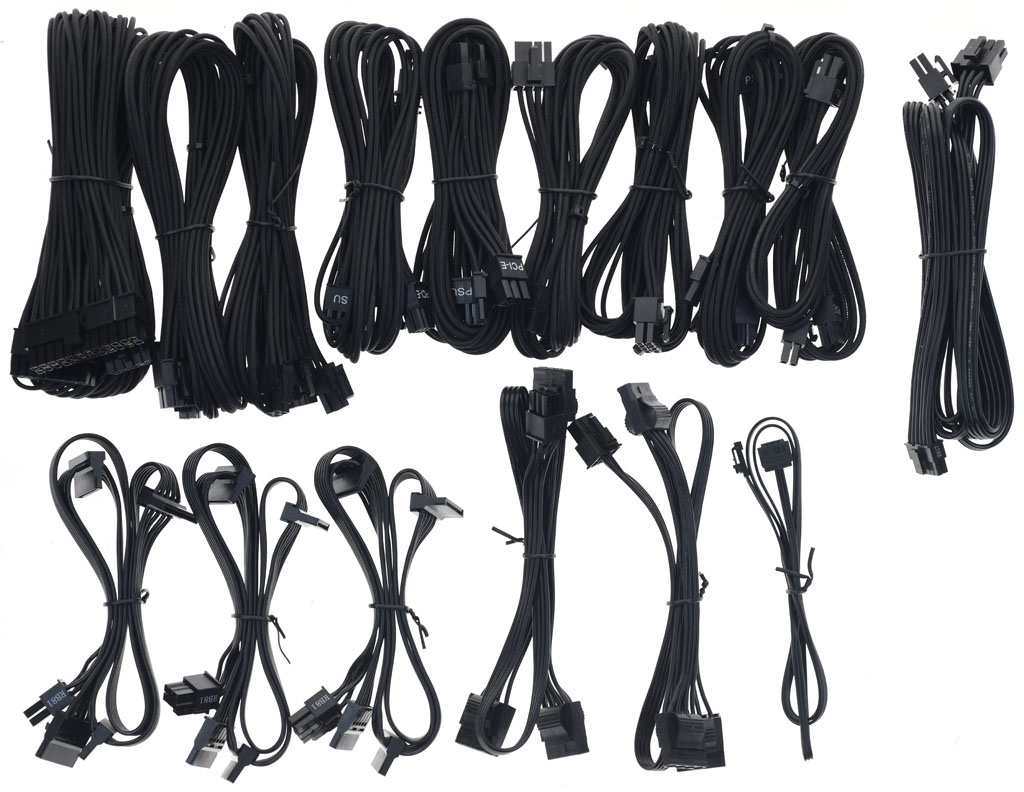

▼隨附的模組化接線一覽

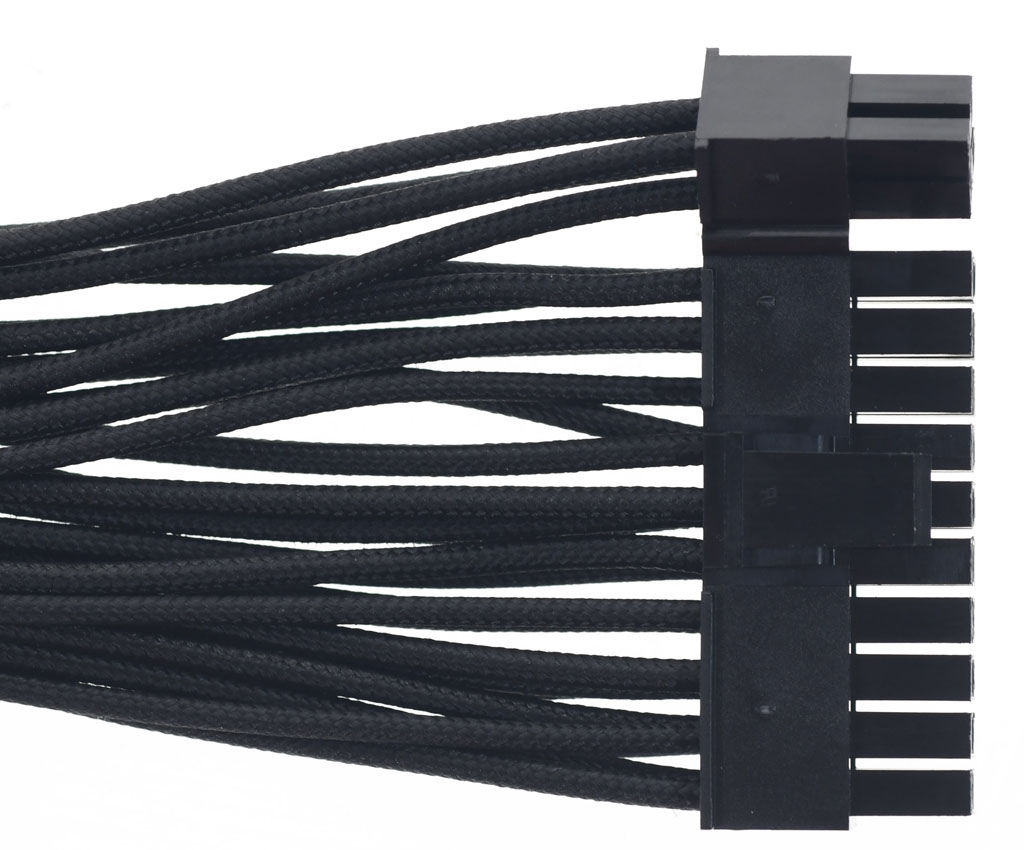

▼一組主機板電源模組化黑色傘繩編織線,提供1個ATX20+4P接頭,長度為61公分


▼兩組處理器電源模組化黑色傘繩編織線,每組提供1個EPS 4+4P接頭,長度為100公分

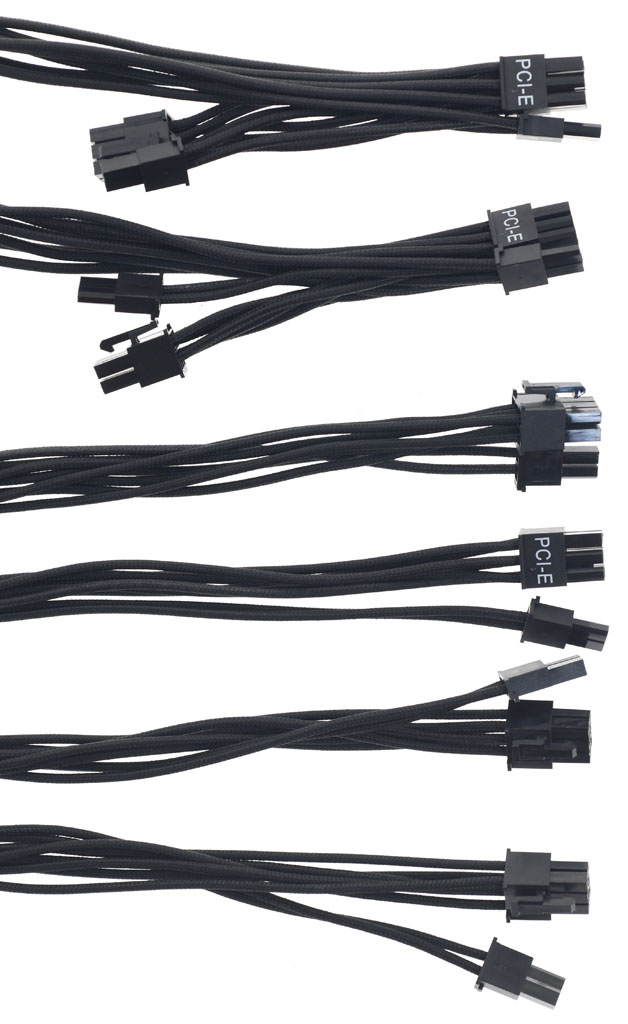

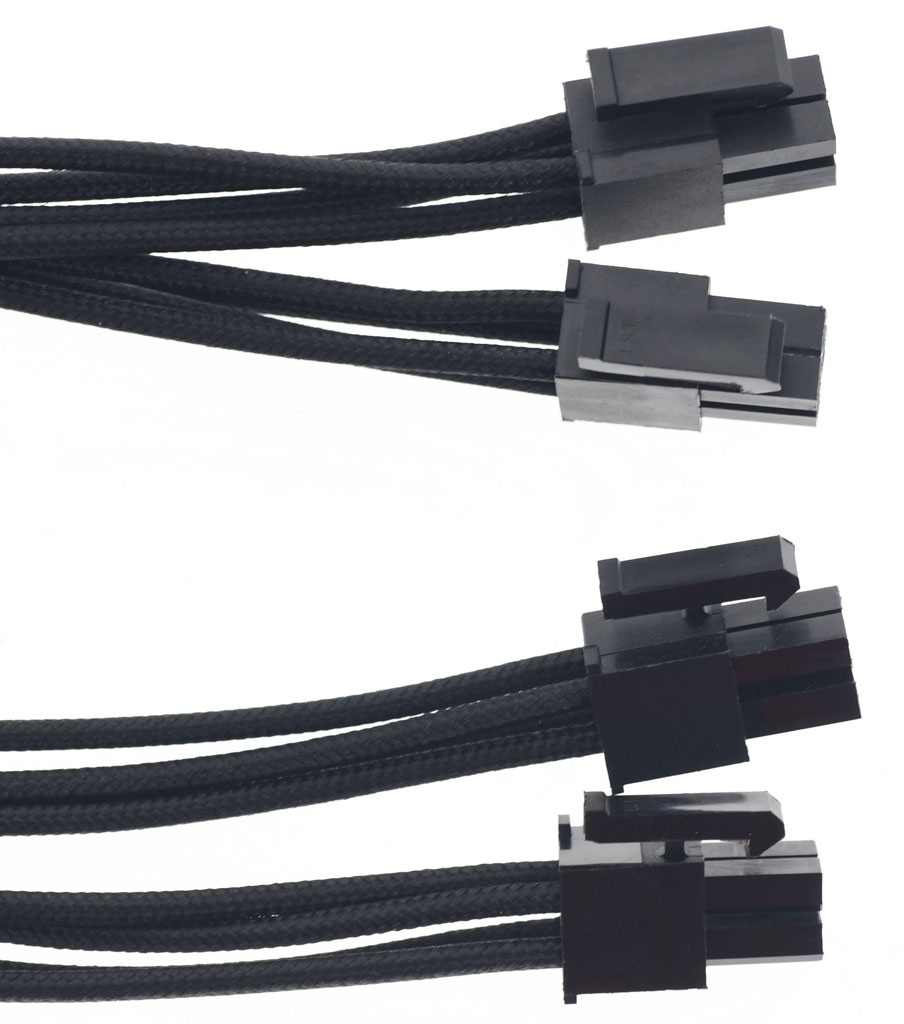

▼兩組雙頭顯示卡電源模組化黑色傘繩編織線,每組提供2個PCIE 6+2P接頭,至第一個接頭長度為67公分,接頭間長度為8公分。四組單頭顯示卡電源模組化黑色傘繩編織線,每組提供1個PCIE 6+2P接頭,長度為67公分。6條線總共提供8個PCIE 6+2P接頭

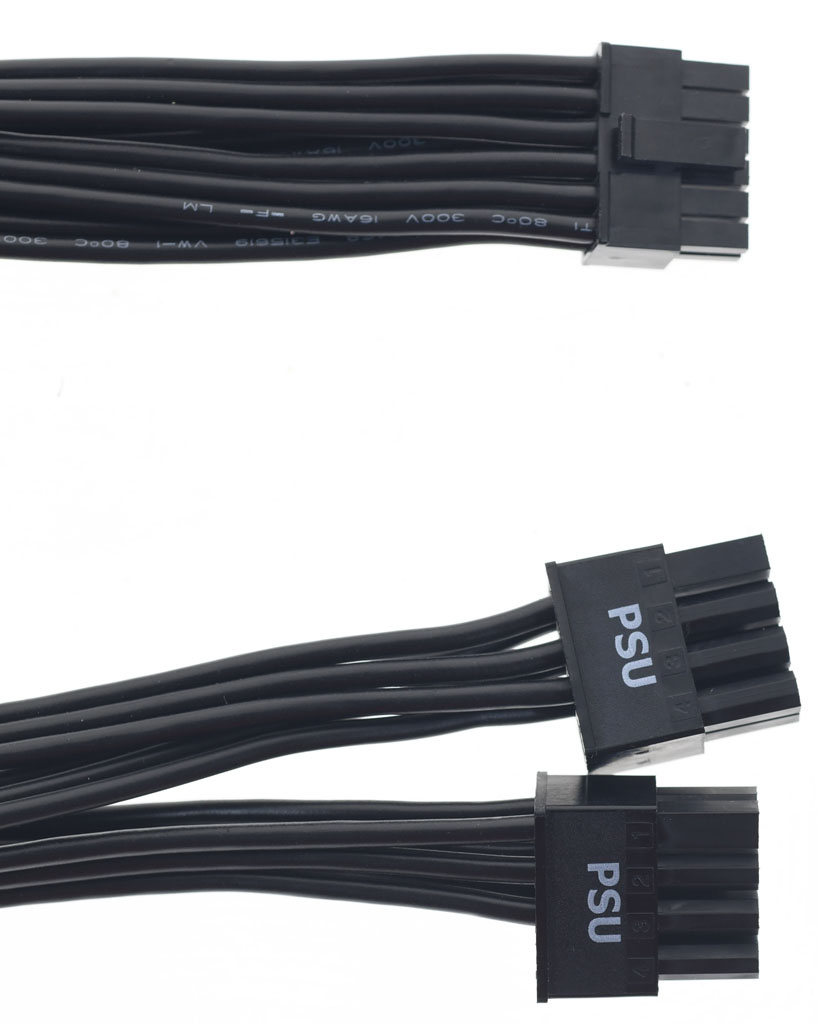

▼一組NVIDIA顯示卡專用12P接頭黑色帶狀模組化線路,由2個電源端8P接頭轉接1個顯卡端12P接頭,16AWG線路長度為75公分

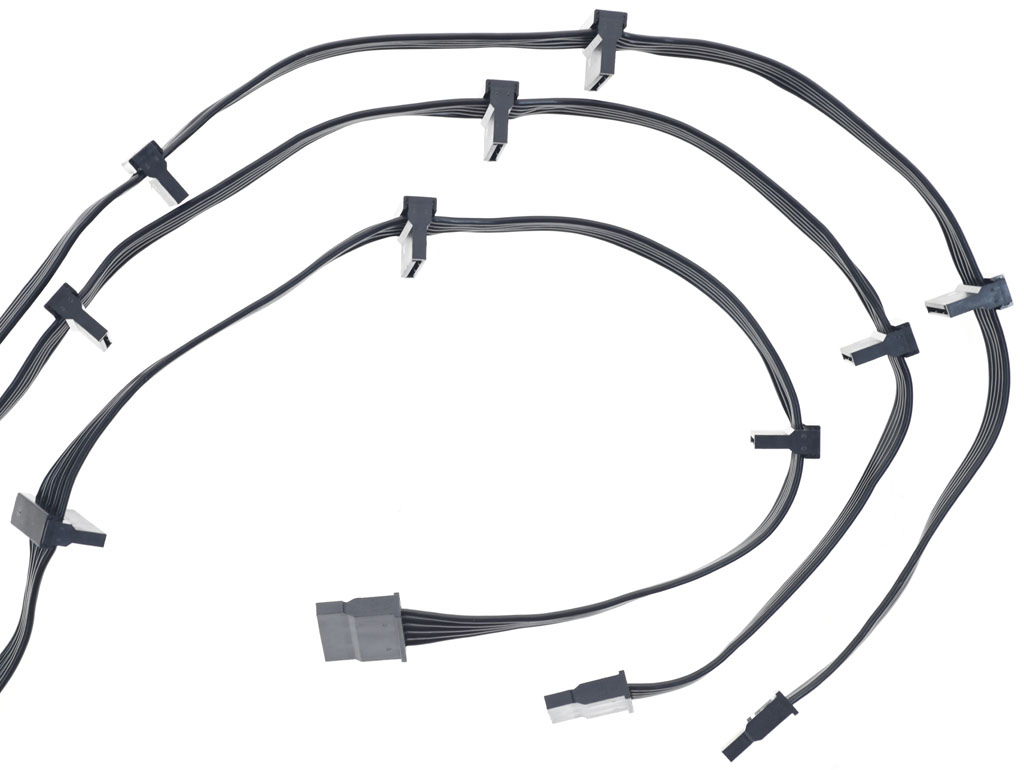

▼三組SATA接頭黑色帶狀模組化線路,提供9個直角SATA接頭及3個直式SATA接頭,至第一個接頭18AWG線路長度為40公分,接頭間18AWG線路長度為11.5公分

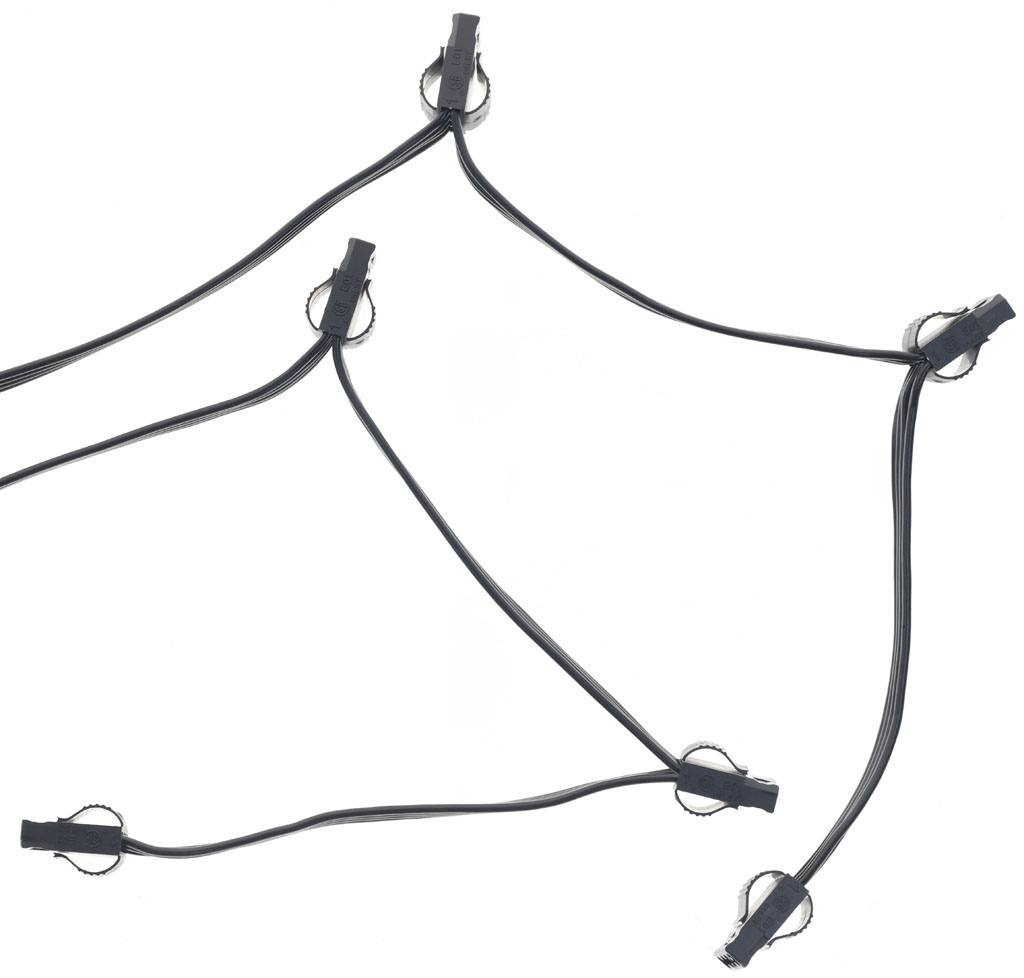

▼兩組大4P接頭黑色帶狀模組化線路,提供6個省力易拔大4P接頭,至第一個接頭18AWG線路長度為45公分,接頭間18AWG線路長度為12公分。未配置小4P接頭或轉接線

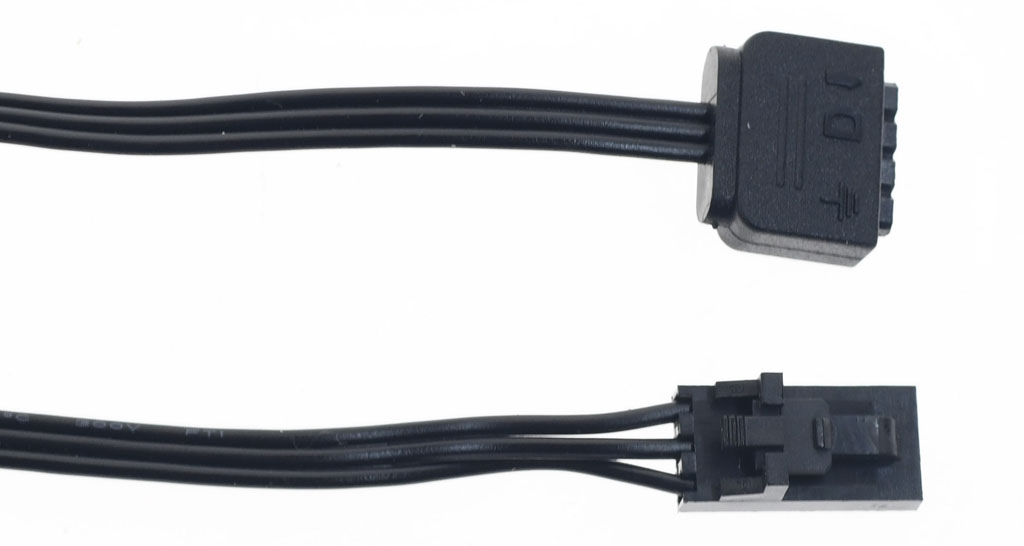

▼ARGB連動控制線,長度為81公分,一端為帶卡扣3pin杜邦2.54mm連接器,一端為3pin ARGB母頭


▼將所有模組化線路及ARGB連動控制線插上的樣子

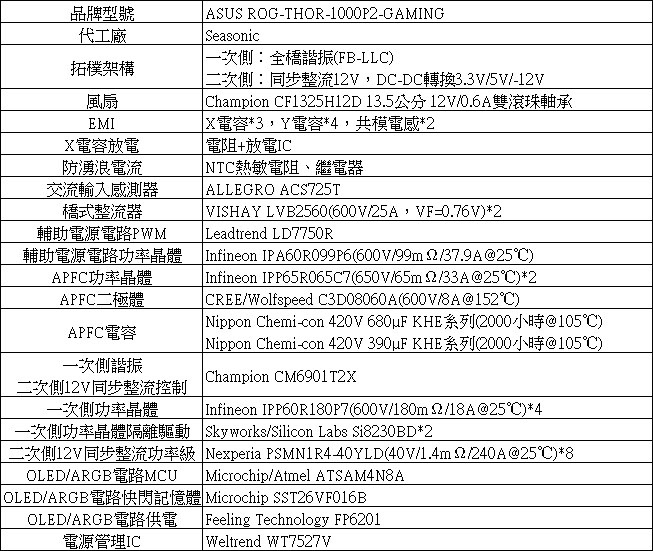

▼ASUS ROG THOR II 1000W內部結構及使用元件說明簡表

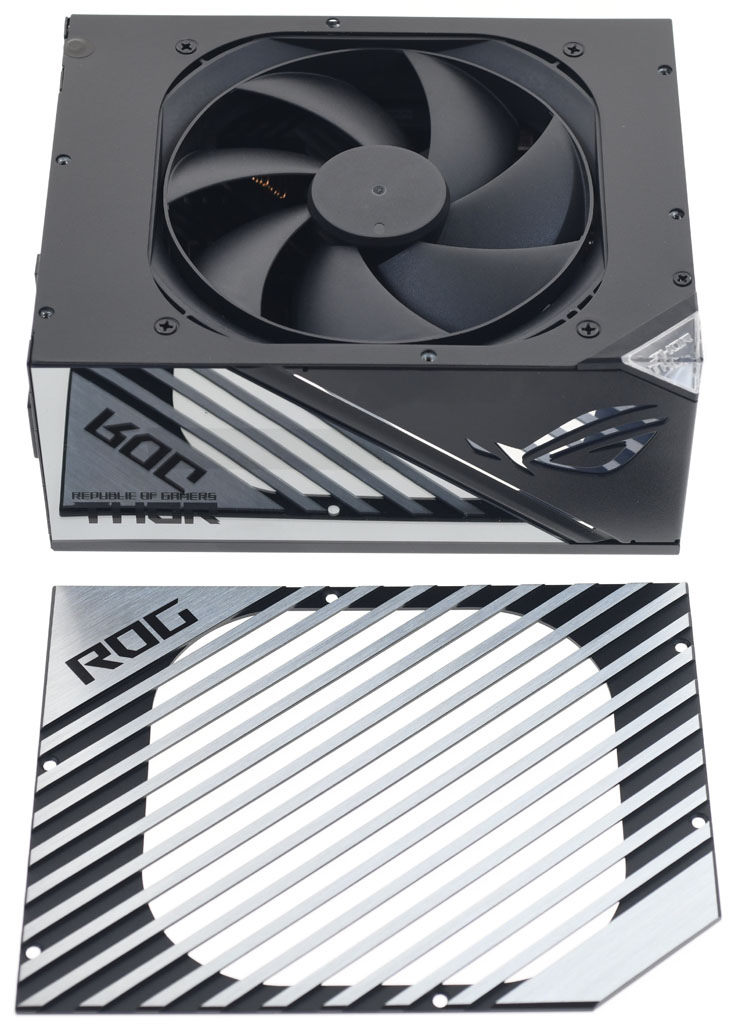

▼風扇護網可單獨拆下,方便清潔護網及風扇灰塵

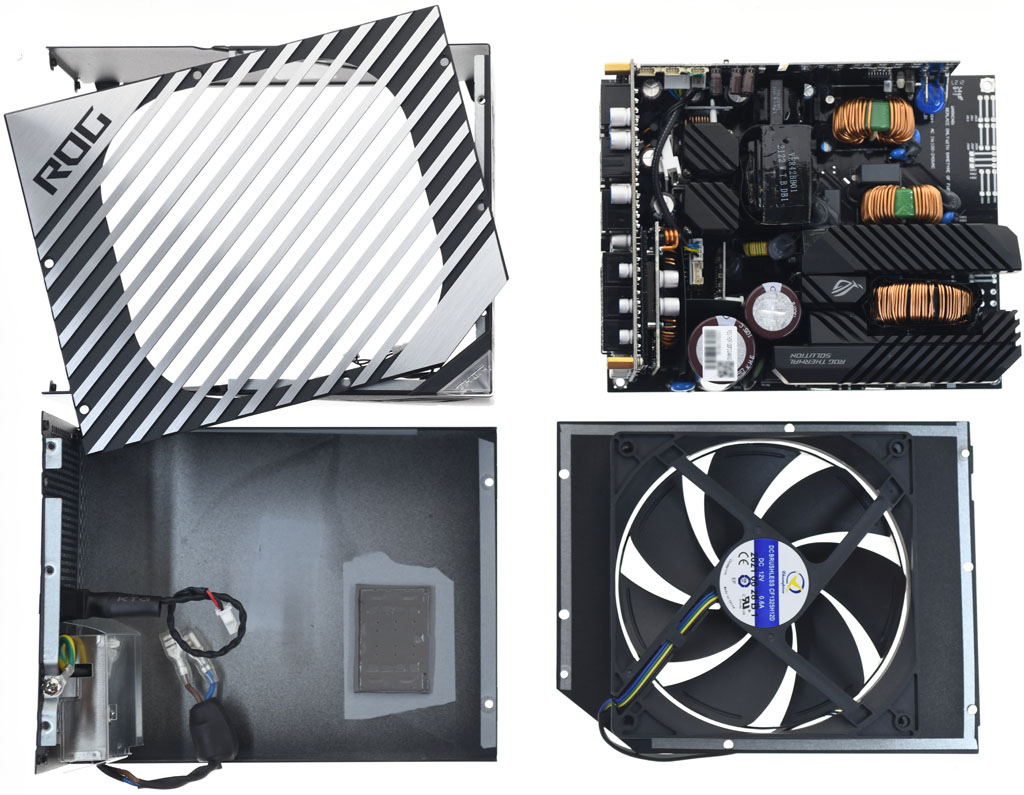

▼本體大部分解圖

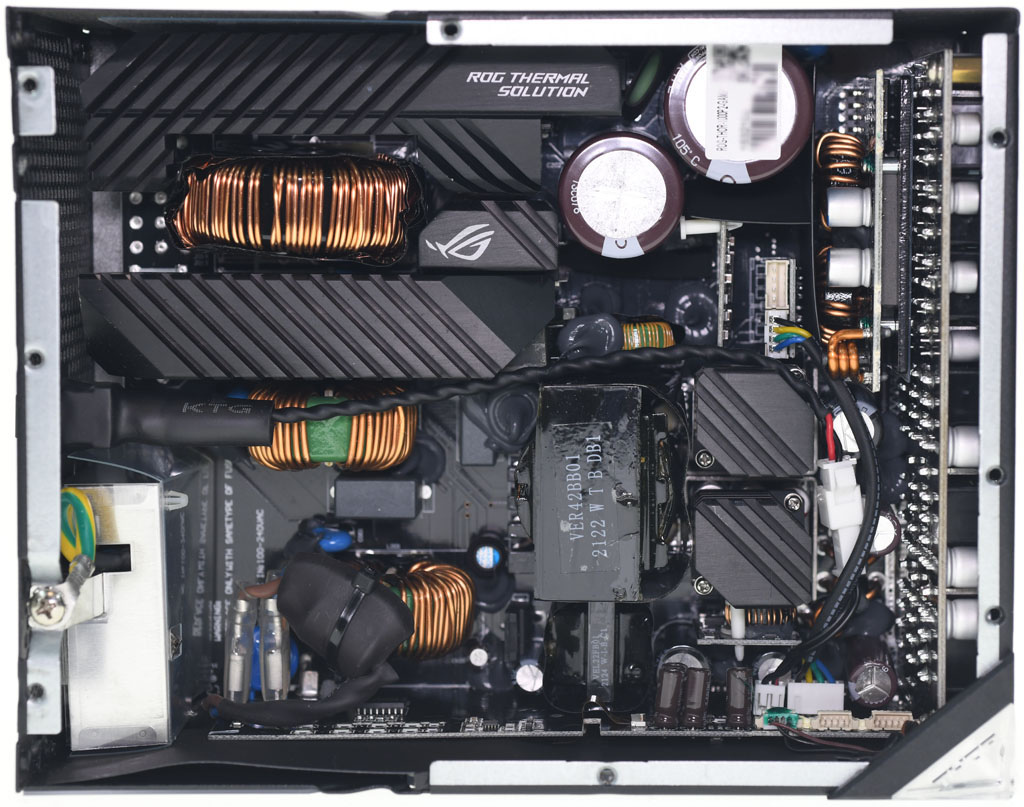

▼內部結構圖,ASUS ROG THOR II 1000W為Seasonic代工,採用APFC、全橋諧振(FB-LLC)、二次側同步整流輸出12V,並經由DC-DC轉換3.3V/5V/-12V


▼風扇為Champion CF1325H12D 13.5公分12V/0.6A雙滾珠軸承,扇葉邊緣具備可提高風壓的環狀圈


▼背面外殼(左)與主電路板背面之間有加上透明絕緣隔板(右),背面外殼內側貼上1塊灰色導熱墊(紅色箭頭),絕緣隔板在二次側區域開孔,讓主電路板二次側熱量可以經導熱墊傳導至背面外殼協助散熱

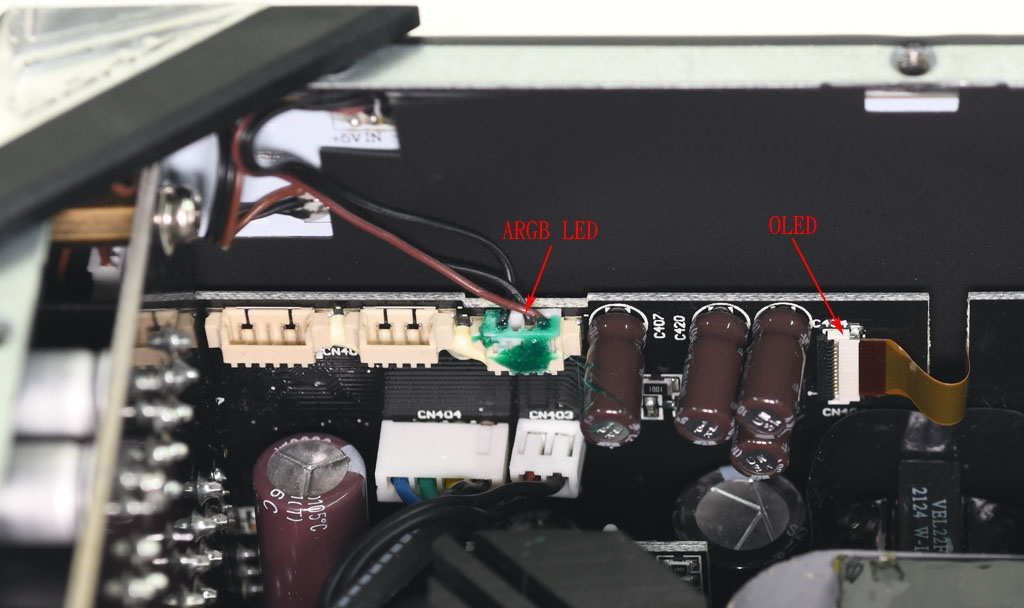

▼側面ARGB LED、OLED螢幕排線與內部控制電路子板使用連接器相接

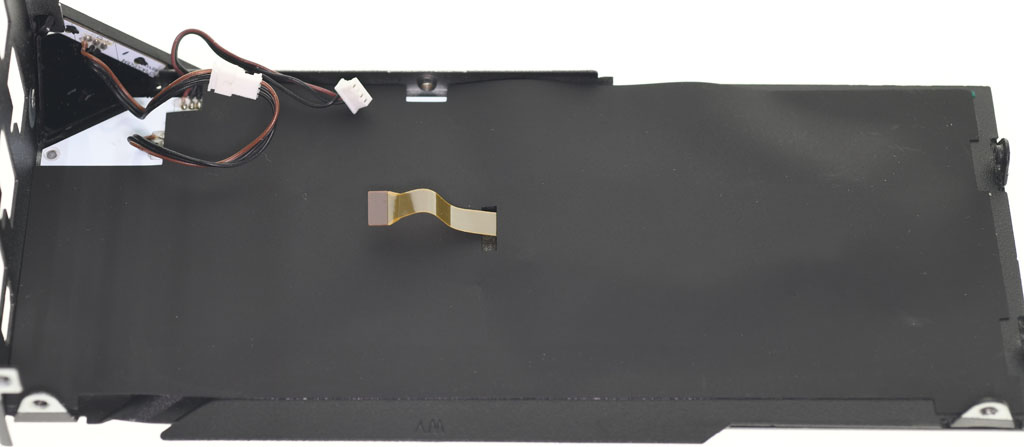

▼外殼內面使用黑色絕緣隔板覆蓋OLED螢幕及ARGB LED,只開了讓排線露出來的小孔

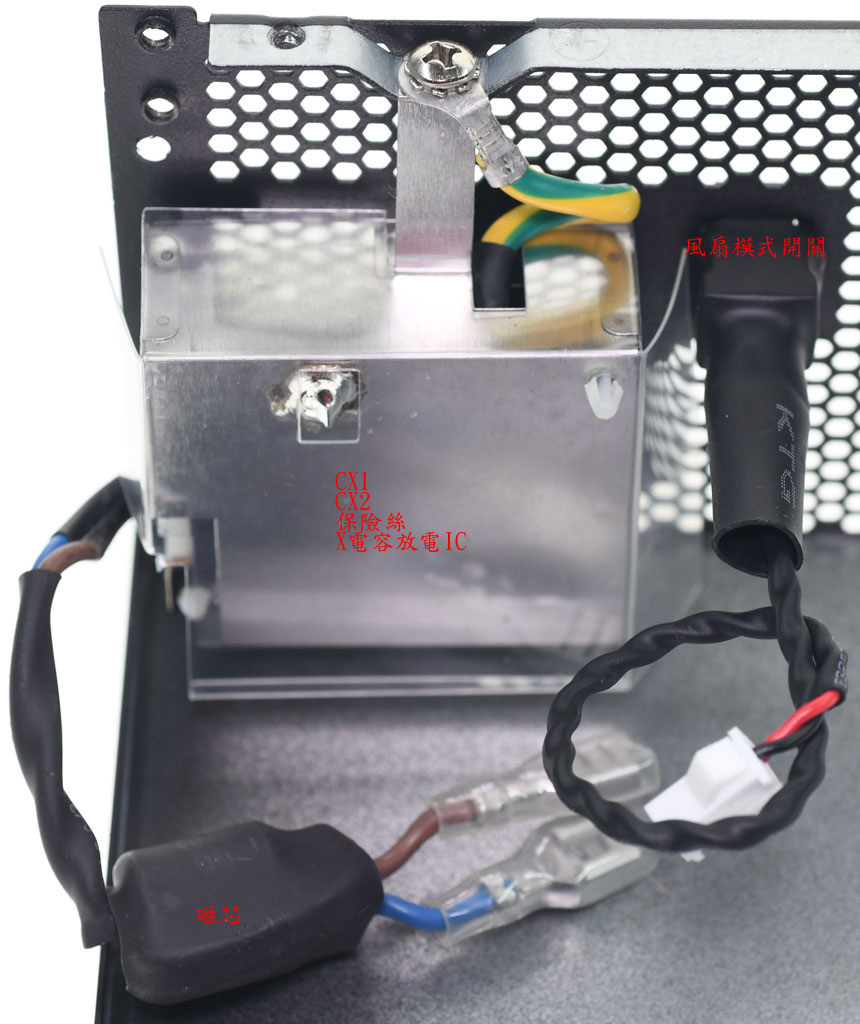

▼交流輸入插座及總開關後方加上電路子板,上面有輸入保險絲、2個X電容(CX1/CX2)、X電容放電IC及電阻,全部用接地金屬遮罩蓋住,遮罩外面加上透明絕緣隔板。交流電源線、磁芯、插片式連接器、風扇模式開關及線路均有包覆套管


▼電路板背面焊點整體做工良好

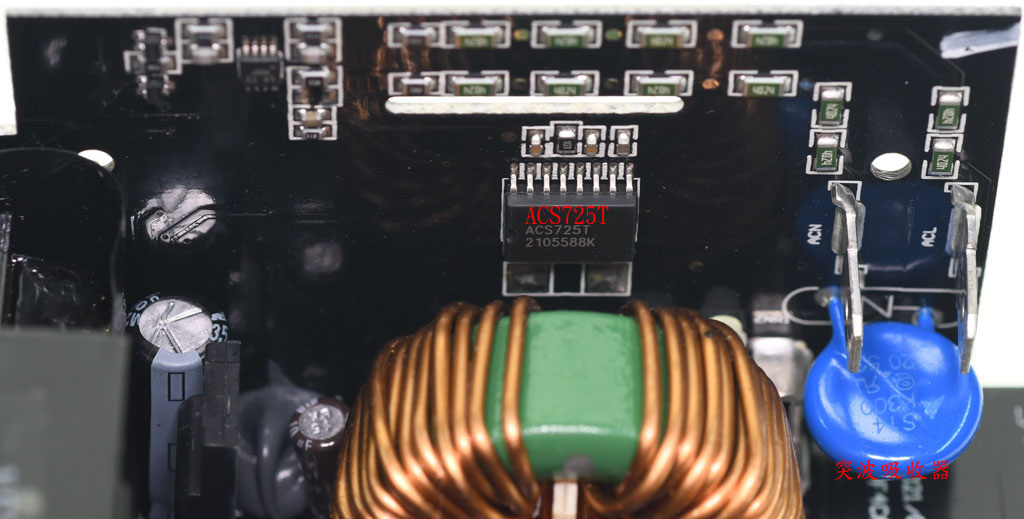

▼交流電源進入主電路板前會先經過輸入交流感測電路,ALLEGRO ACS725T用來測量輸入交流電流,右側突波吸收器未加上套管


▼EMI濾波電路總共有2個共模電感(CM1/CM2)、3個X電容(CX1/CX2/CX3)及4個Y電容(CY1/CY2/CY3/CY4)


▼安裝在散熱片上的2顆VISHAY LVB2560低導通壓降型橋式整流器

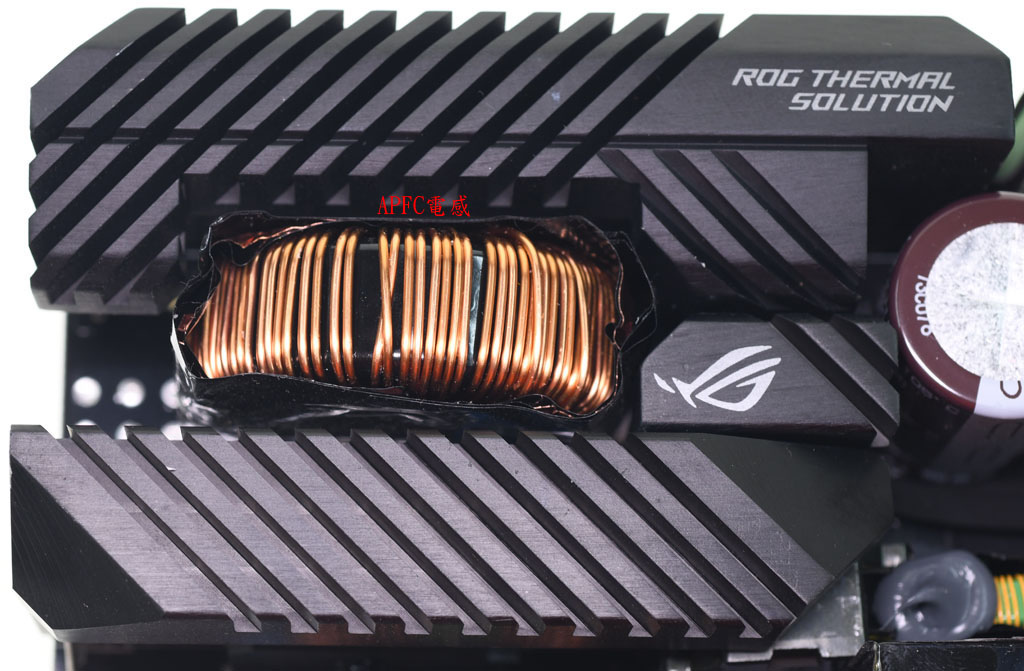

▼夾在散熱片之間的APFC電感採用環狀磁芯,外面包覆黑色聚酯薄膜膠帶

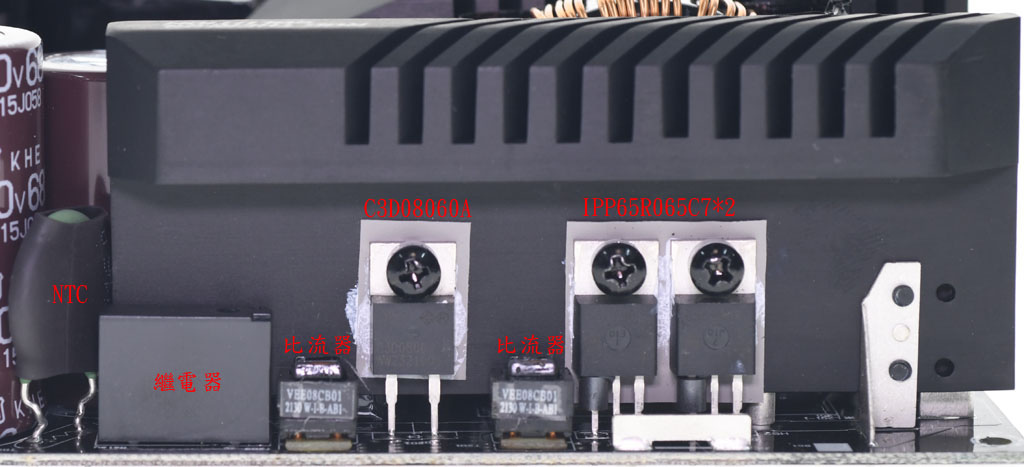

▼安裝在散熱片上的APFC功率元件,使用2顆Infineon IPP65R065C7 MOSFET及1顆CREE/Wolfspeed C3D08060A二極體。左側用套管包住的圓餅狀元件為NTC熱敏電阻,用來抑制輸入湧浪電流,電源啟動後繼電器會將NTC短路,去除NTC所造成的功耗損失。兩個比流器用來感測APFC電路電流

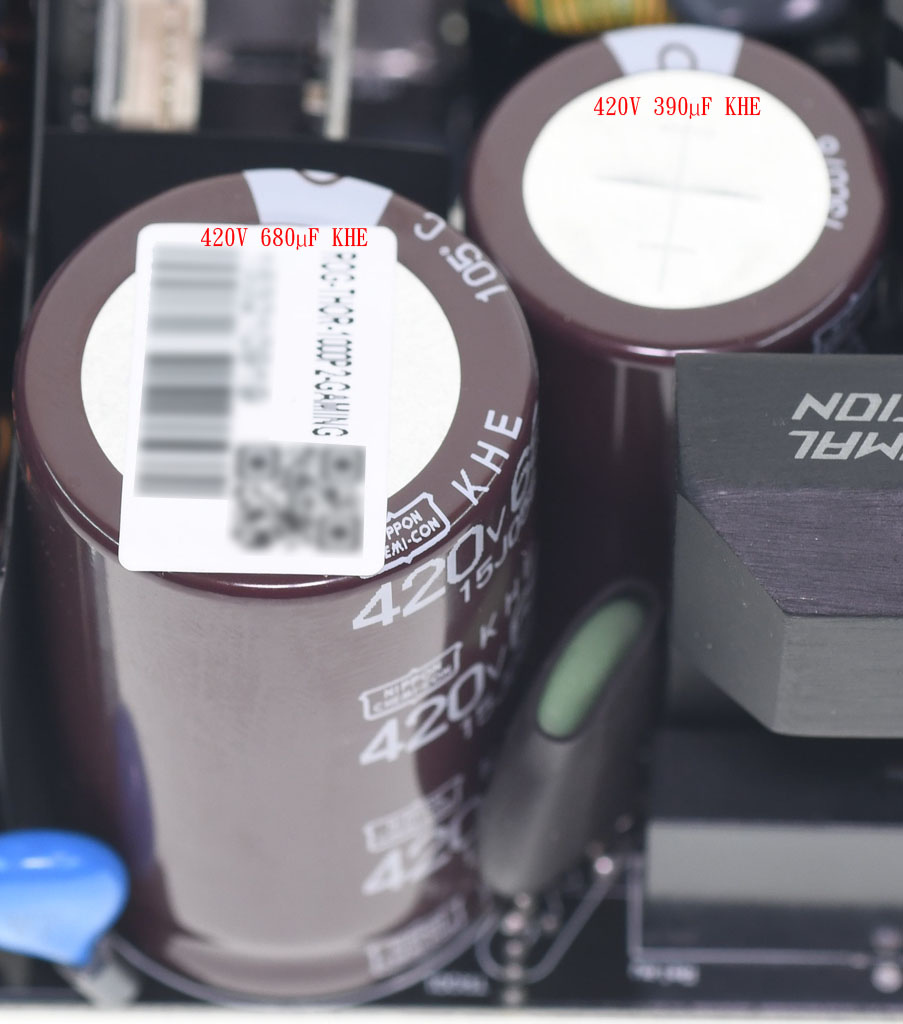

▼APFC電容採用1顆Nippon Chemi-con的KHE系列680µF 420V 105℃電解電容及1顆Nippon Chemi-con的KHE系列390µF 420V 105℃電解電容並聯組合(總容值1070µF)

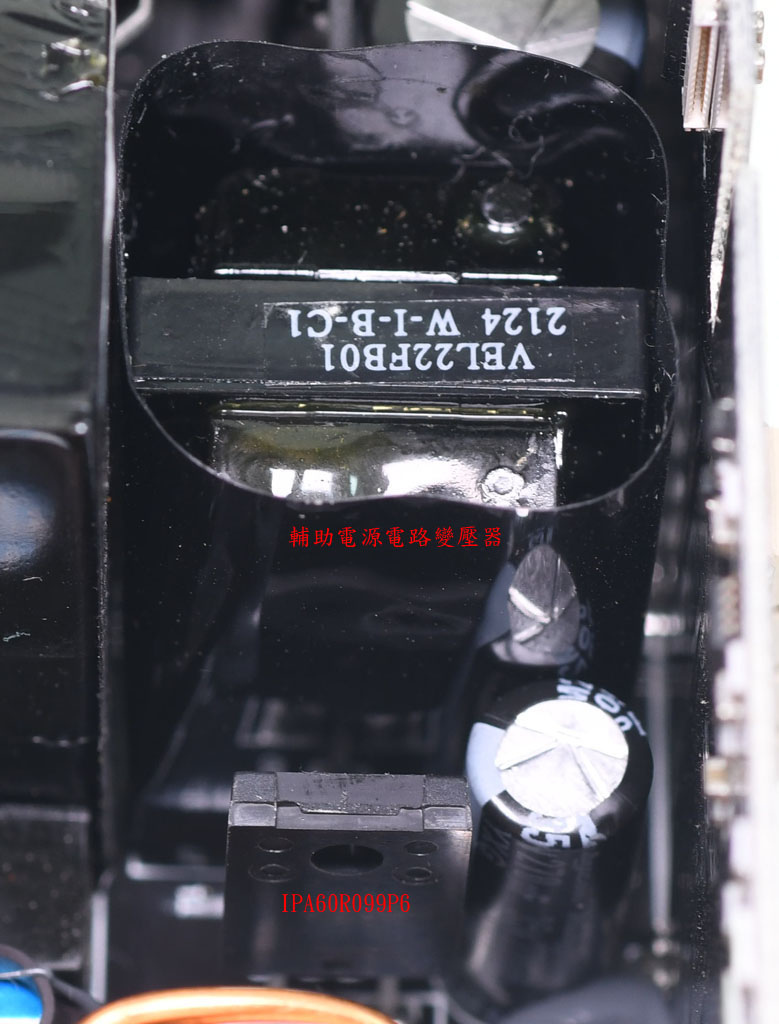

▼輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶,下方輔助電源電路一次側功率元件採用Infineon IPA60R099P6 MOSFET


▼主電路板背面有輔助電源電路一次側PWM控制用Leadtrend LD7750R

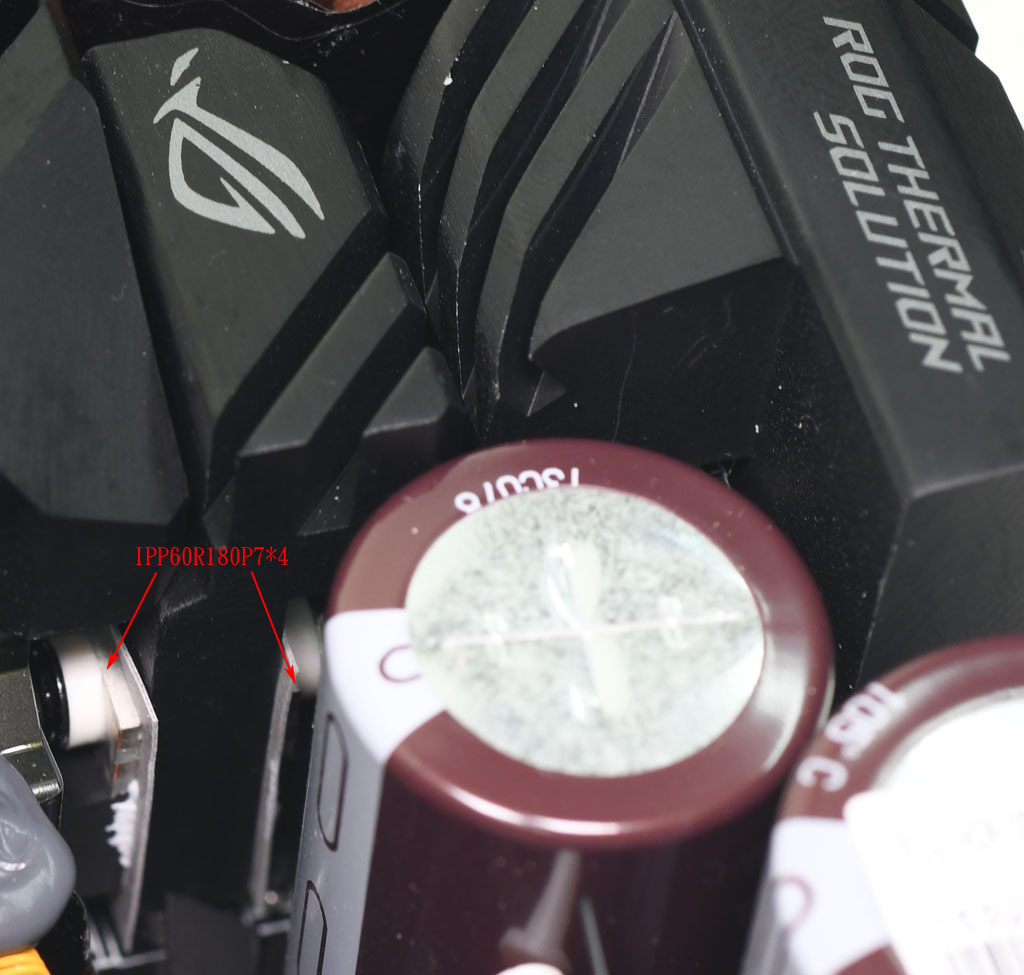

▼一次側全橋諧振(FB-LLC)功率級的4顆Infineon IPP60R180P7 MOSFET安裝在同一片散熱片上

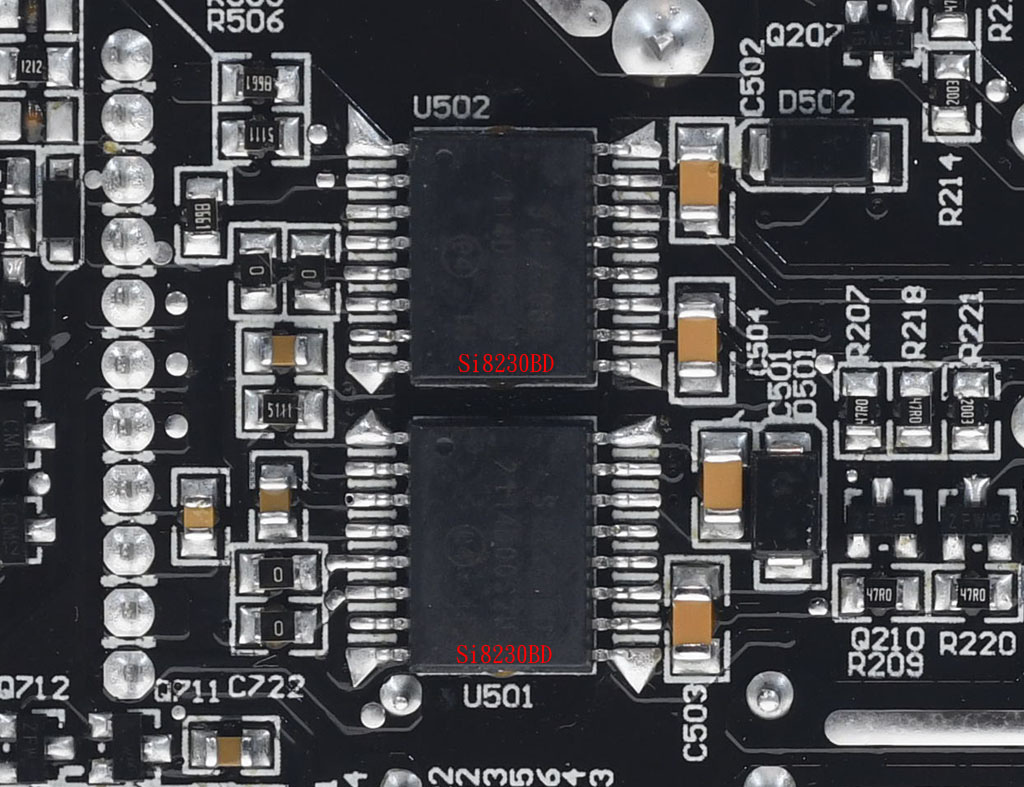

▼主電路板背面有用於一次側諧振功率級隔離驅動的2顆Skyworks/Silicon Labs Si8230BD隔離驅動IC

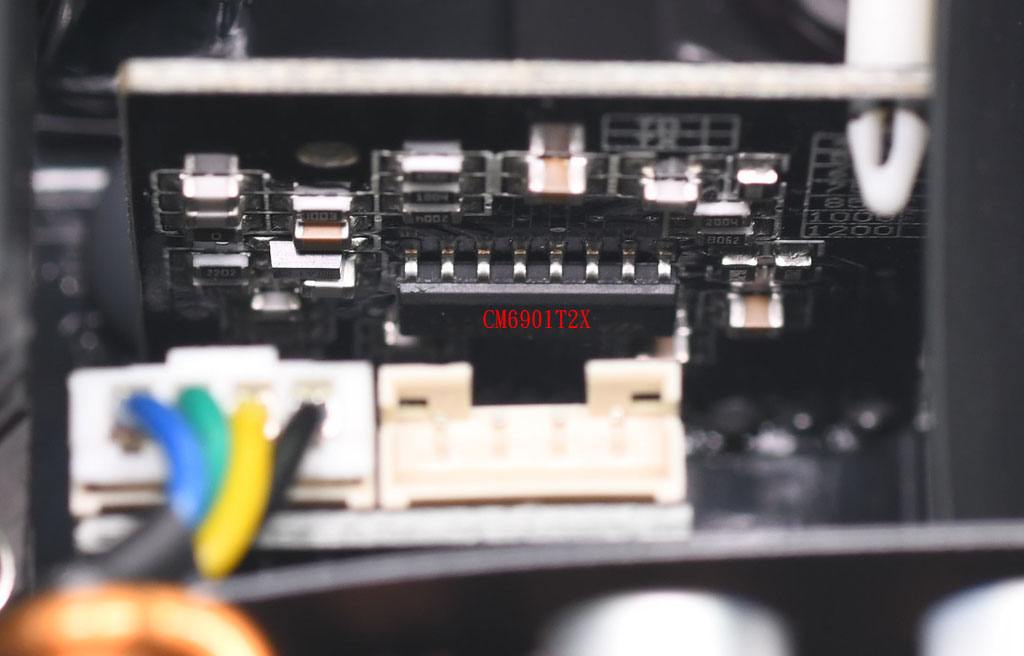

▼APFC電容旁電路子板負責一次側諧振及二次側12V同步整流控制,其核心為Champion CM6901T2X

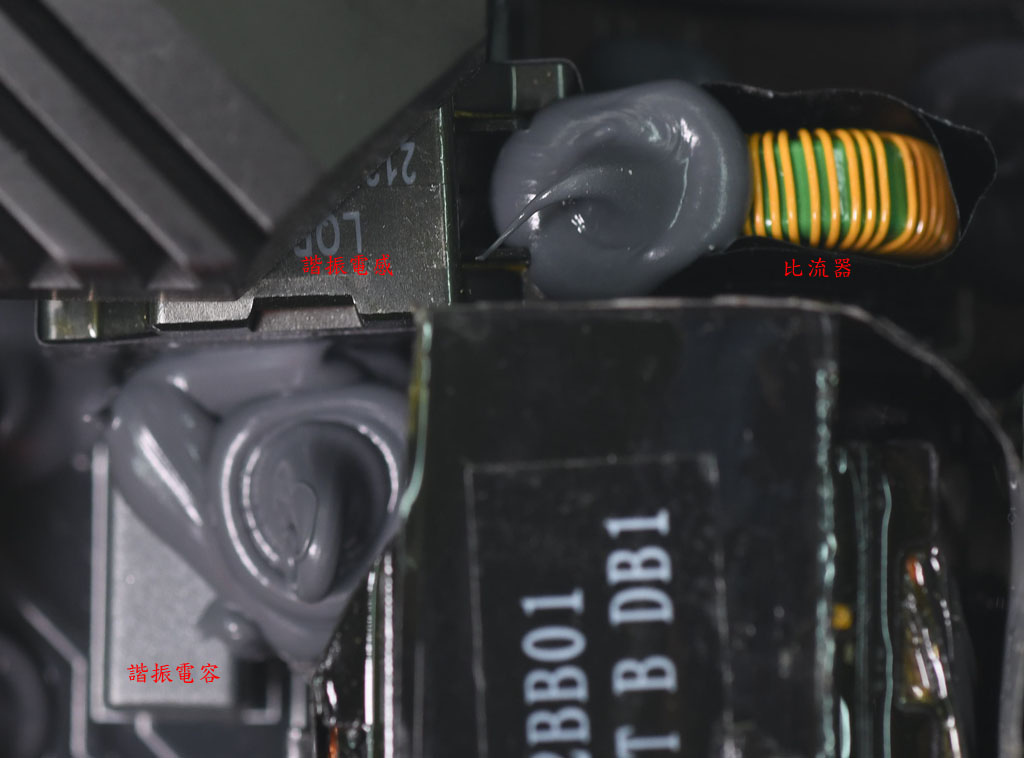

▼一次側LLC諧振槽有1個諧振電感與1個諧振電容,諧振電感右側為一次側電流偵測用比流器

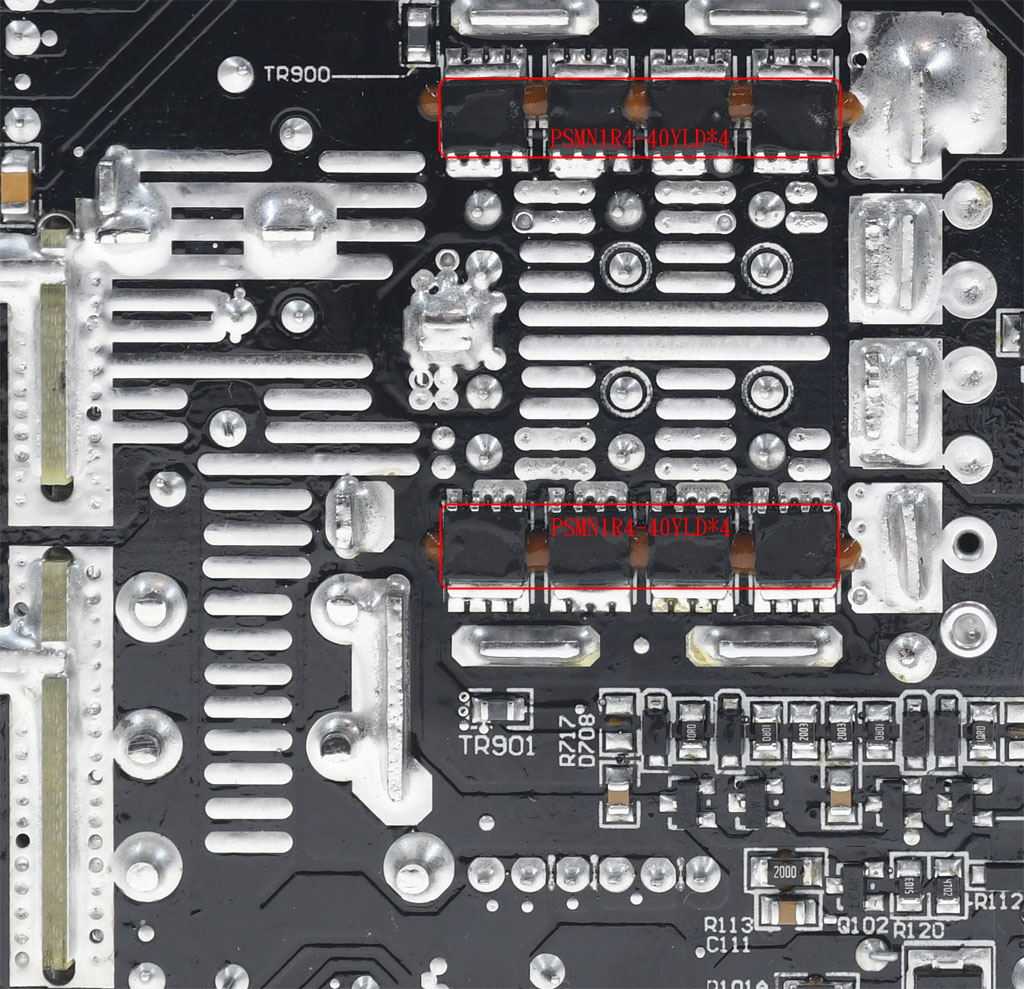

▼主電路板背面的二次側12V同步整流電路,採用8顆Nexperia PSMN1R4-40YLD MOSFET,透過焊點將熱量傳導至正面金屬板及散熱片

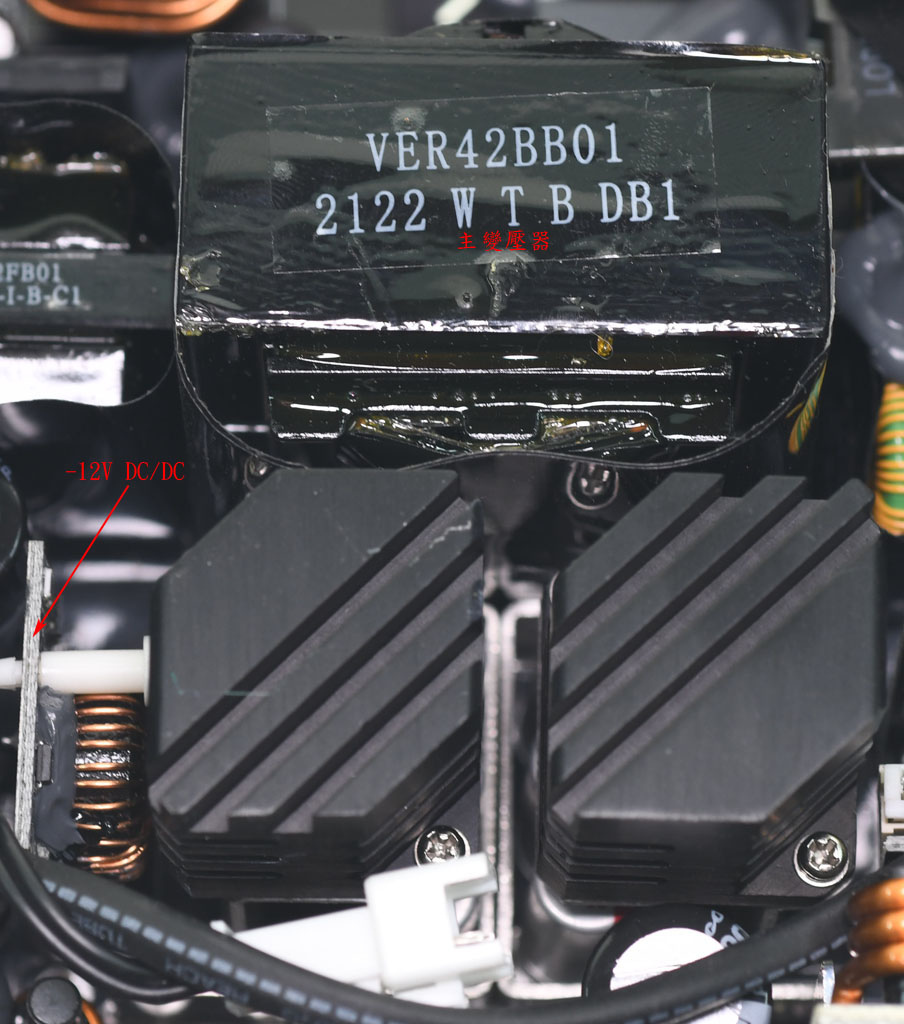

▼主變壓器外包覆黑色聚酯薄膜膠帶。主變壓器下方用於承載電流及輔助散熱的二次側金屬板上裝上ROG客製化散熱片,加大散熱面積。最左側為-12V DC-DC電路子板

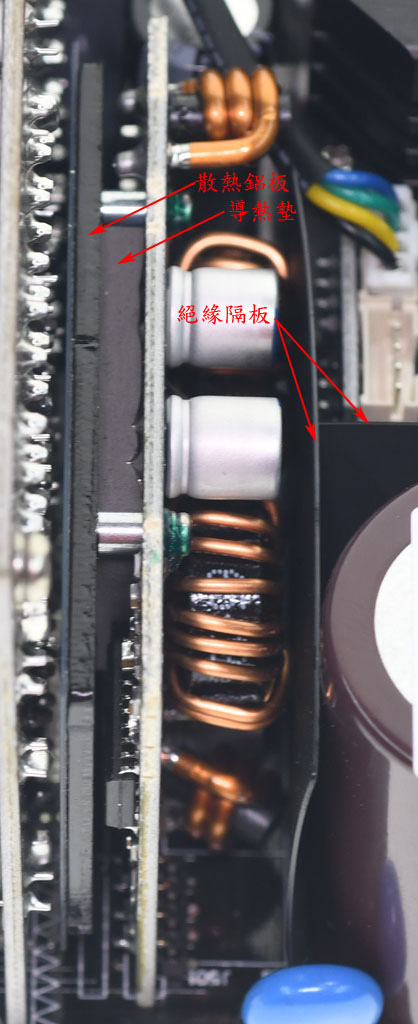

▼3.3V/5V DC-DC電路子板背面功率元件透過導熱墊與散熱鋁板接觸,子板正面與APFC電容之間加上絕緣隔板

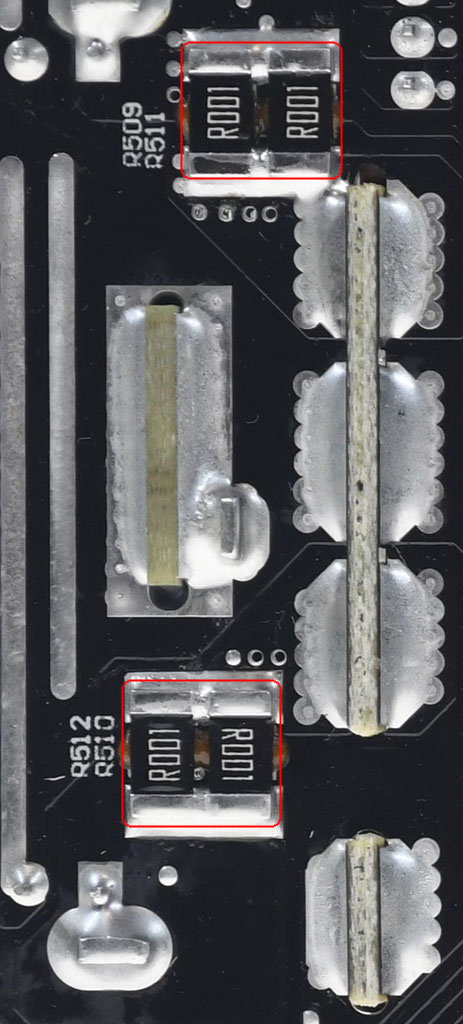

▼DC-DC電路子板的3.3V/5V輸出端設置電流偵測用分流電阻

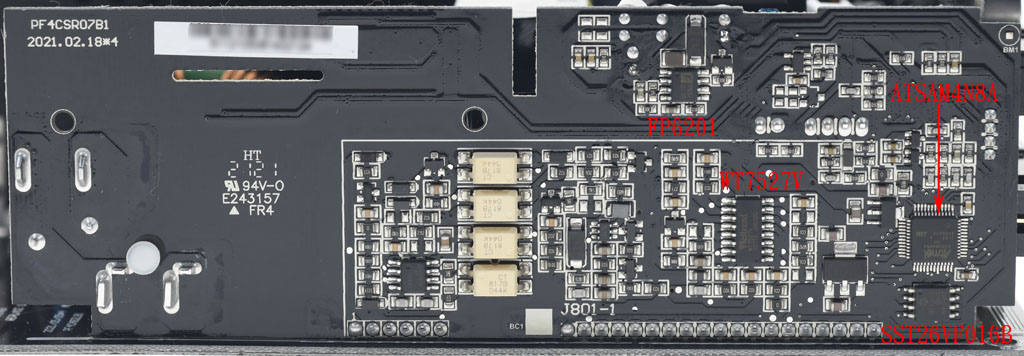

▼側面整合輸入交流感測、OLED螢幕/ARGB LED控制及電源管理的電路子板。右側Microchip/Atmel ATSAM4N8A微控制器負責OLED螢幕/ARGB LED控制。微控制器下方Microchip SST26VF016B為16Mbits快閃記憶體。靠近中間的Weltrend WT7527V二次側電源管理IC負責監控輸出電壓/電流、接受PS-ON信號控制及產生Power Good信號。電源管理IC左上Feeling Technology FP6201升壓轉換IC用於OLED螢幕/ARGB LED控制電路供電

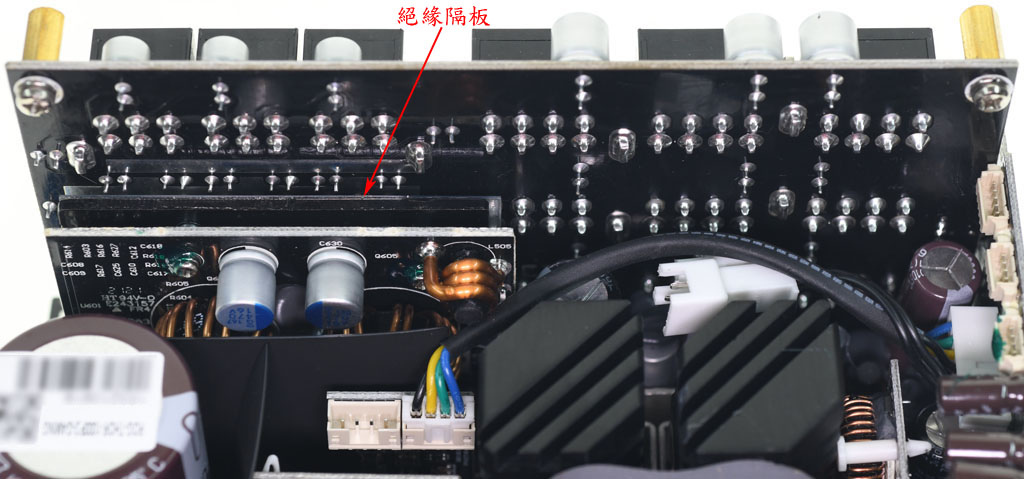

▼模組化輸出插座板背面與3.3V/5V DC-DC散熱鋁板之間有絕緣隔板

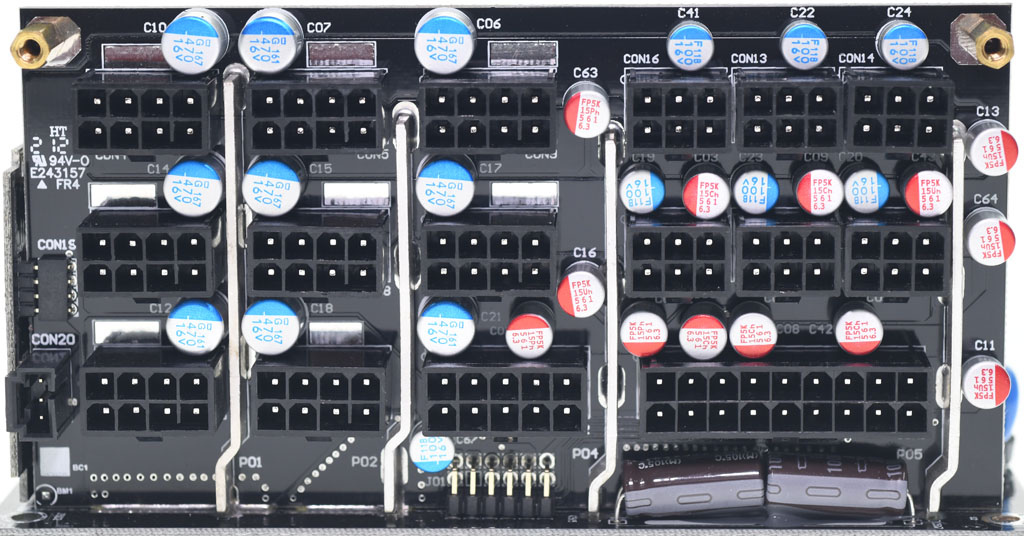

▼模組化輸出插座板正面加上13顆Nichicon固態電容及16顆Nippon Chemi-con固態電容,主電路板上有2顆採臥式安裝的Nippon Chemi-con電解電容,強化輸出濾波效果。正面配置4支實心金屬條增加強度及提高載流,與主電路板之間透過焊盤、實心金屬條及金屬插針焊接連接

接下來就是上機測試
▼電源啟動後,側面OLED螢幕會顯示開機動畫,然後進入交流功率顯示畫面

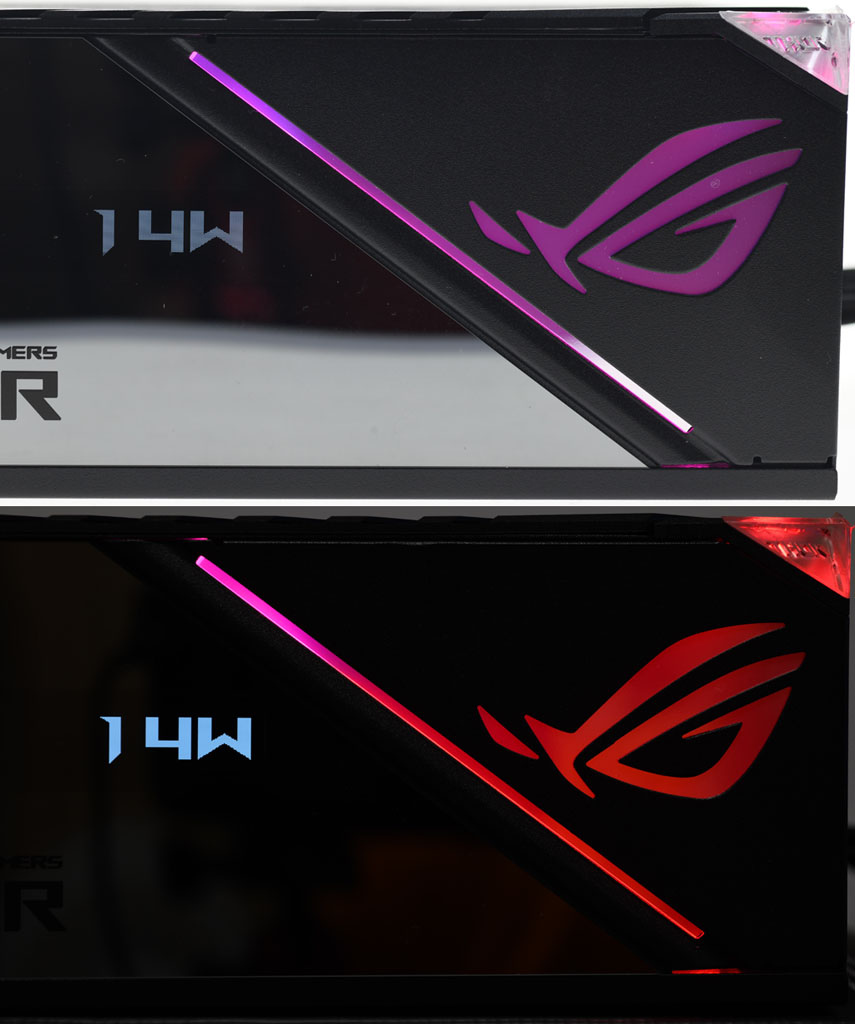

▼側面斜線/ROG標誌/THOR立體三角形ARGB LED點亮及OLED螢幕顯示交流功率示意圖


測試文閱讀方式請參照此篇:電源測試文閱讀小指南

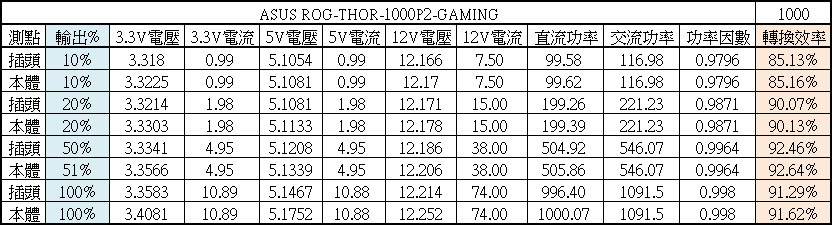

▼ASUS ROG THOR II 1000W於20%/50%/100%下效率分別為90.07%/92.46%/91.29%,符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率。從電源本體及線組插頭處測試的電壓差異,會對效率產生0.03%至0.34%的影響

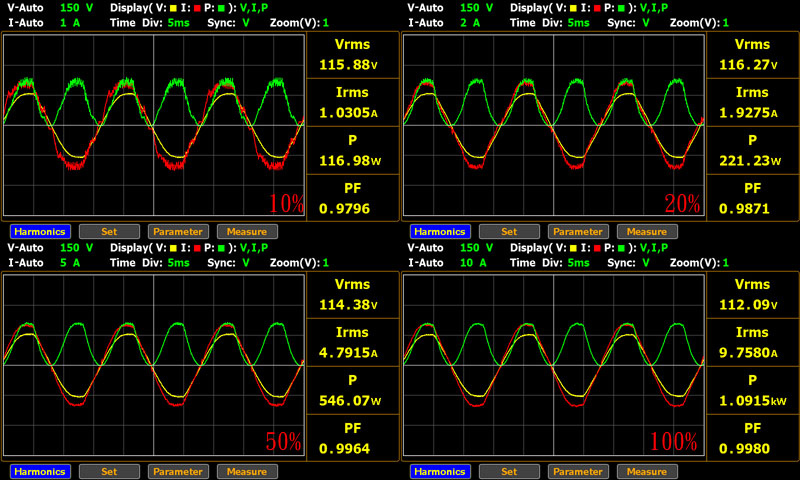

▼ASUS ROG THOR II 1000W於10%、20%、50%、100%的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50%輸出下功率因數為0.9964,符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求

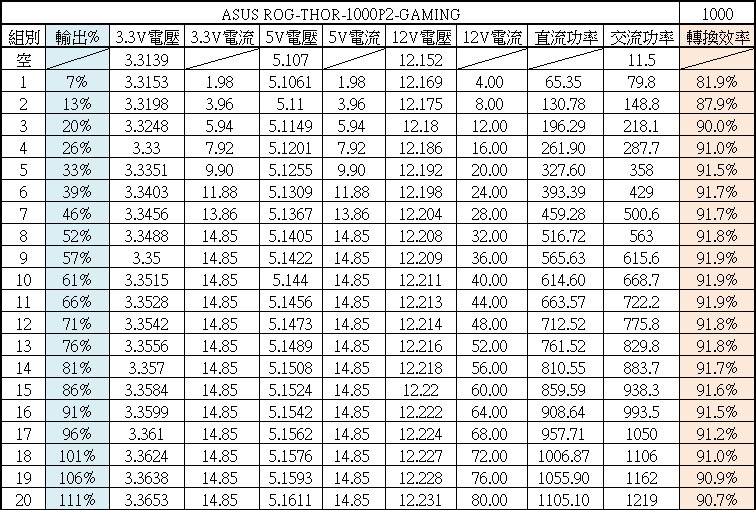

▼綜合輸出負載測試,輸出52%時3.3V/5V電流達15A以後就不再往上加,3.3V/5V/12V電壓記錄如下表

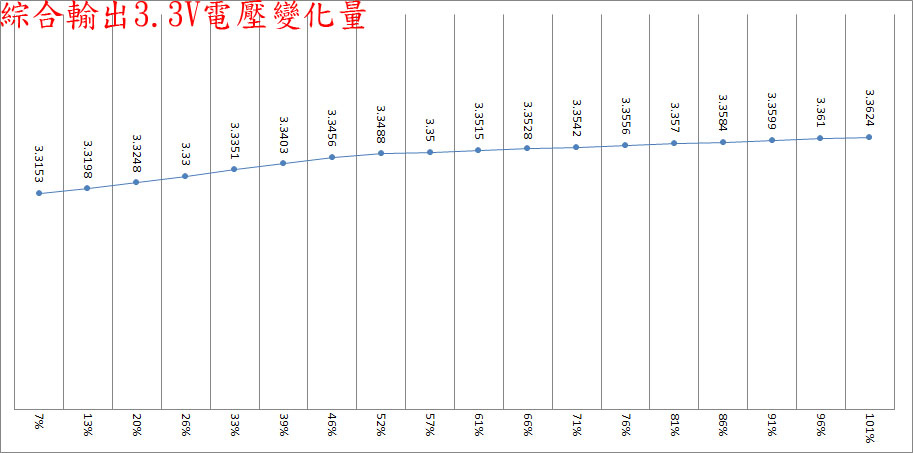

▼綜合輸出7%至101%之間3.3V輸出電壓最高與最低點差異為47.1mV


▼綜合輸出7%至101%之間5V輸出電壓最高與最低點差異為51.5mV


▼綜合輸出7%至101%之間12V輸出電壓最高與最低點差異為58mV

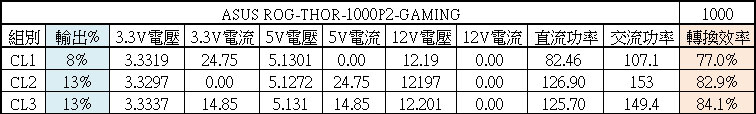

▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)

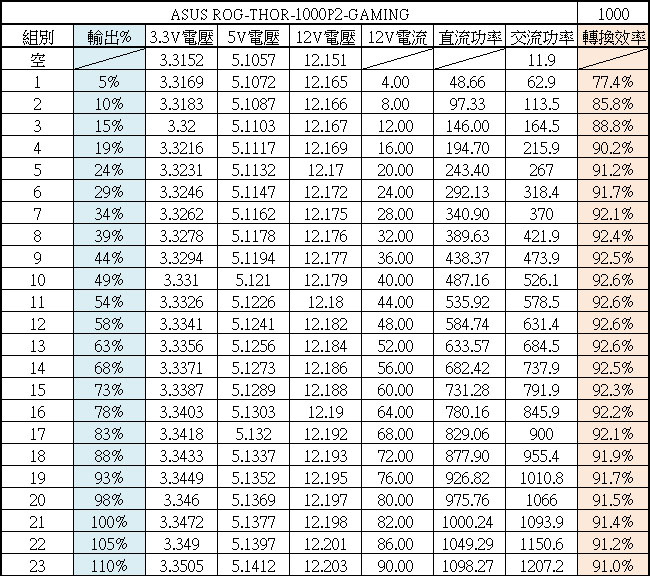

▼純12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表

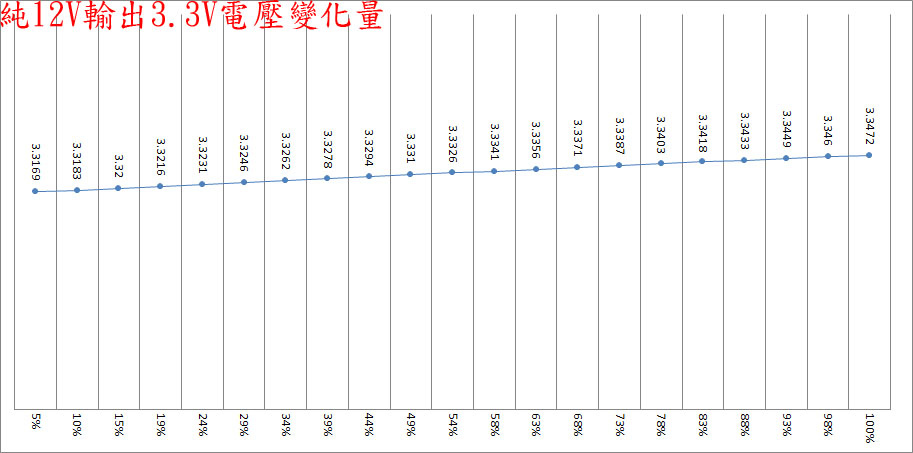

▼純12V輸出5%至100%之間3.3V輸出電壓最高與最低點差異為30.3mV

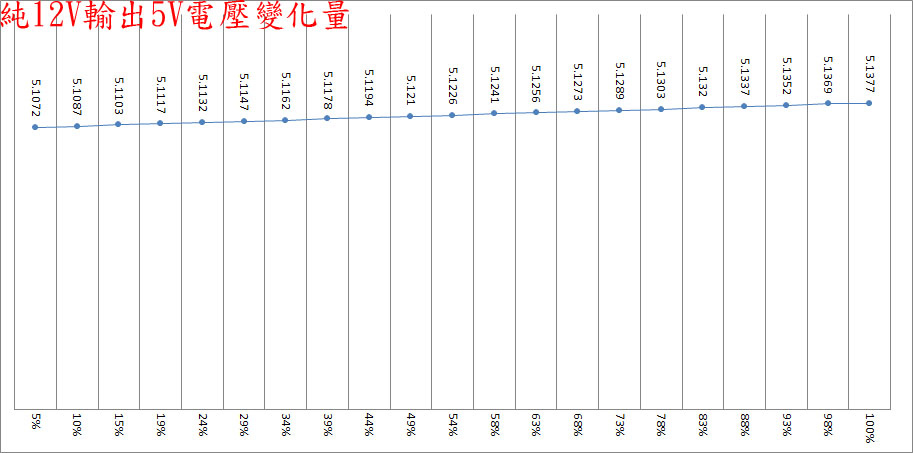

▼純12V輸出5%至100%之間5V輸出電壓最高與最低點差異為30.5mV


▼純12V輸出5%至100%之間12V輸出電壓最高與最低點差異為33mV


▼綜合輸出(左)及純12V輸出(右)的實際交流功耗電(數位交流電力計測量值)與顯示交流功耗值(機身OLED螢幕顯示功耗值)的誤差比較,165W以下誤差較大,165W以上誤差較小

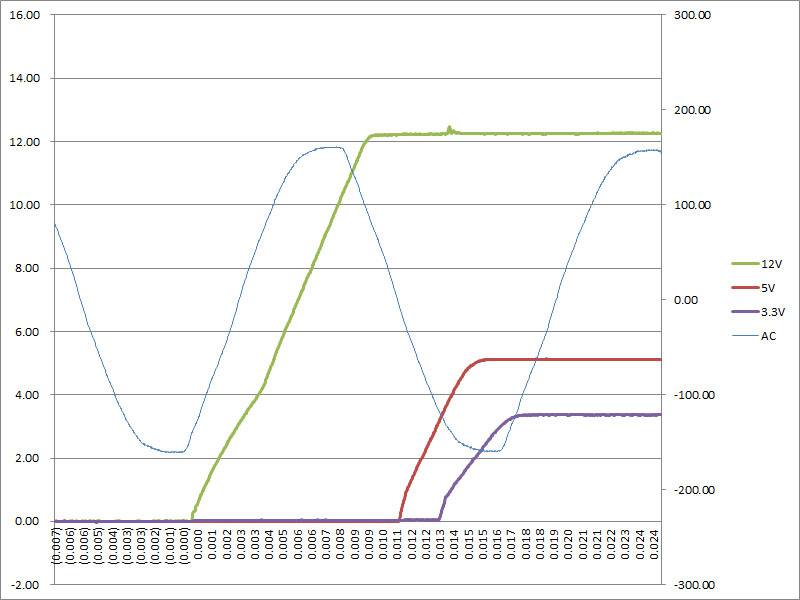

▼電源PS-ON信號啟動後直接3.3V/15A、5V/15A、12V/72A滿載輸出下各電壓上升時間圖,從12V開始上升處當成起點(0.000s)時,12V上升時間為12ms,5V與3.3V上升時間為4ms

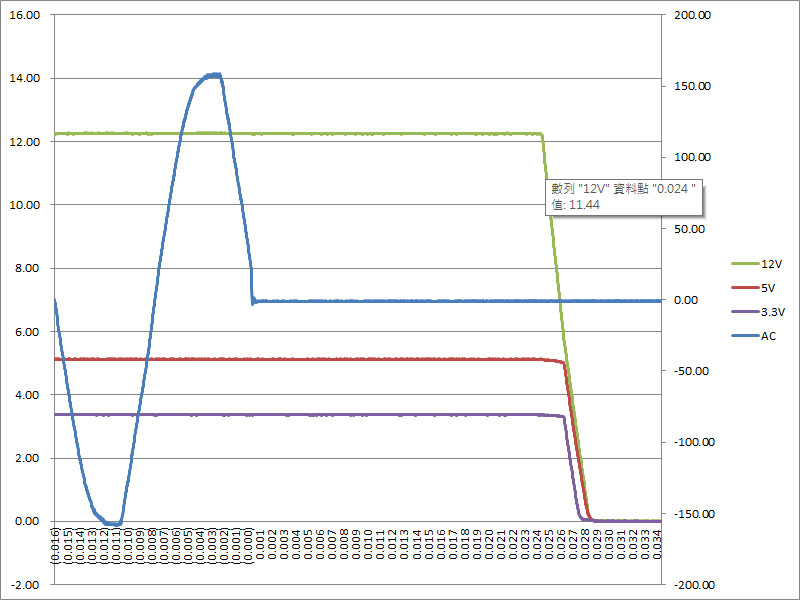

▼3.3V/15A、5V/15A、12V/72A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於24ms後降至11.4V(圖片中資料點標籤)


以下波形圖,CH1黃色波形為動態負載電流變化波形,CH2藍色波形為12V電壓波形,CH3紫色波形為5V電壓波形,CH4綠色波形為3.3V電壓波形

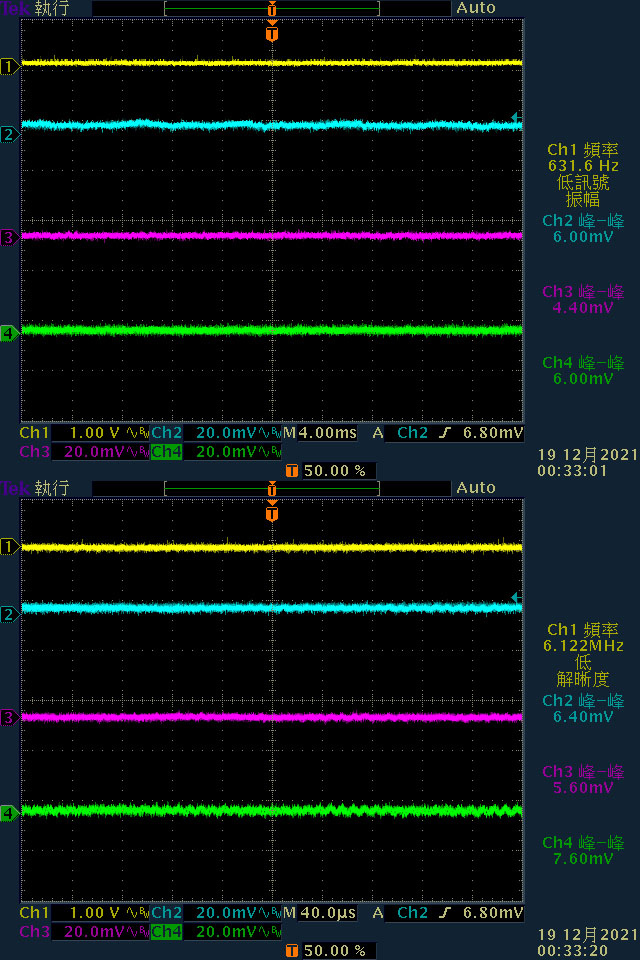

▼當輸出無負載時,12V/5V/3.3V無明顯漣波

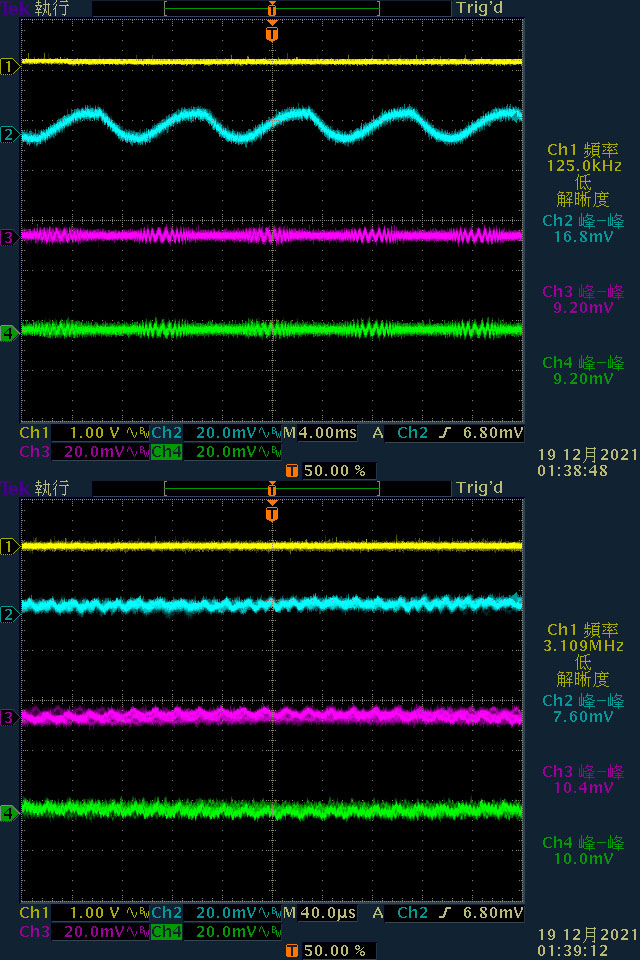

▼於3.3V/15A、5V/15A、12V/72A(綜合全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為16.8mV/9.2mV/9.2mV,高頻漣波分別為7.6mV/10.4mV/10mV

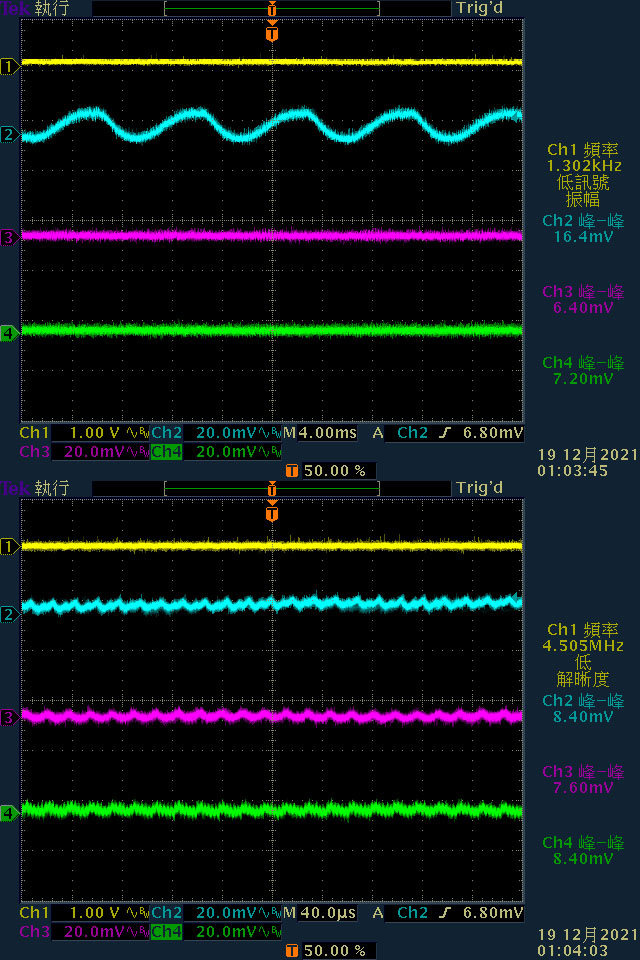

▼於12V/82A(純12V全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為16.4mV/6.4mV/7.2mV,高頻漣波分別為8.4mV/7.6mV/8.4mV

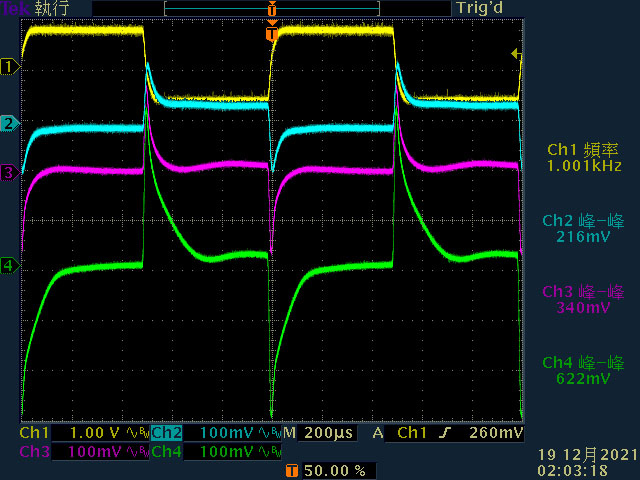

▼3.3V啟動動態負載,變動範圍5A至15A,維持時間500微秒,最大變動幅度622mV,同時造成5V產生340mV、12V產生216mV的變動

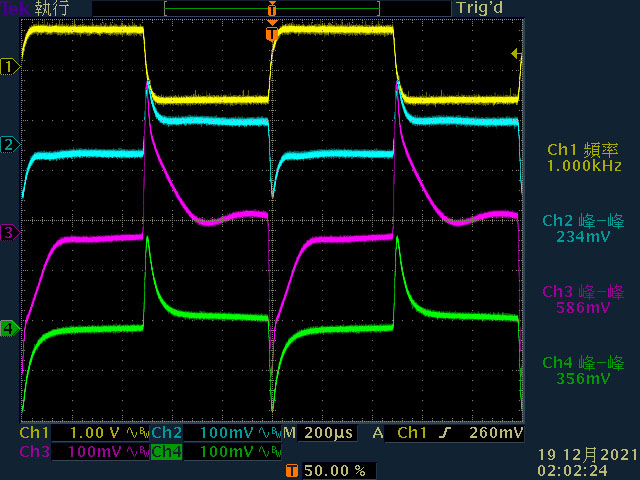

▼5V啟動動態負載,變動範圍5A至15A,維持時間500微秒,最大變動幅度為586mV,同時造成3.3V產生356mV、12V產生234mV的變動

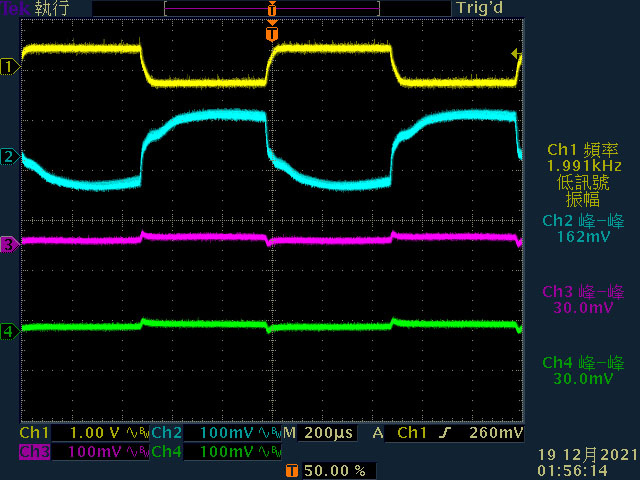

▼12V啟動動態負載,變動範圍5A至25A,維持時間500微秒,最大變動幅度為162mV,同時造成3.3V產生30mV、5V產生30mV的變動


▼12V啟動動態負載,變動範圍25A至50A,維持時間500微秒,最大變動幅度為190mV,同時造成3.3V產生36mV、5V產生38mV的變動

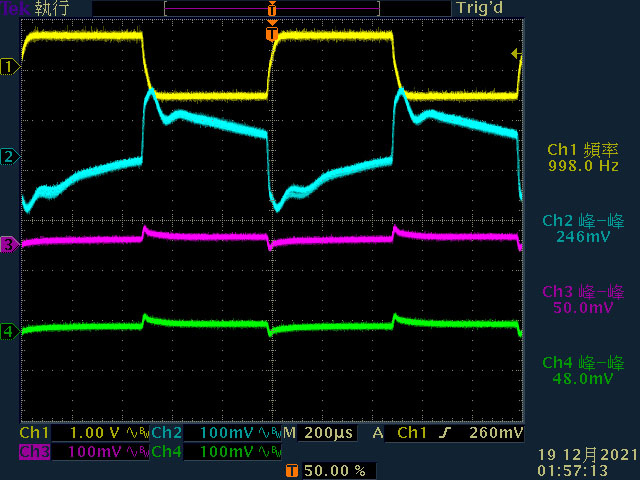

▼12V啟動動態負載,變動範圍35A至70A,維持時間500微秒,最大變動幅度為246mV,同時造成3.3V產生48mV、5V產生50mV的變動

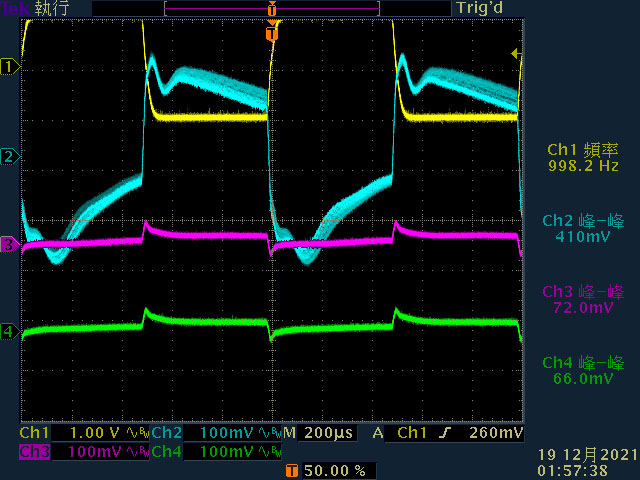

▼12V啟動動態負載,變動範圍10A至70A,維持時間500微秒,最大變動幅度為410mV,同時造成3.3V產生66mV、5V產生72mV的變動


▼電源供應器綜合輸出滿載(上圖)及純12V輸出滿載(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

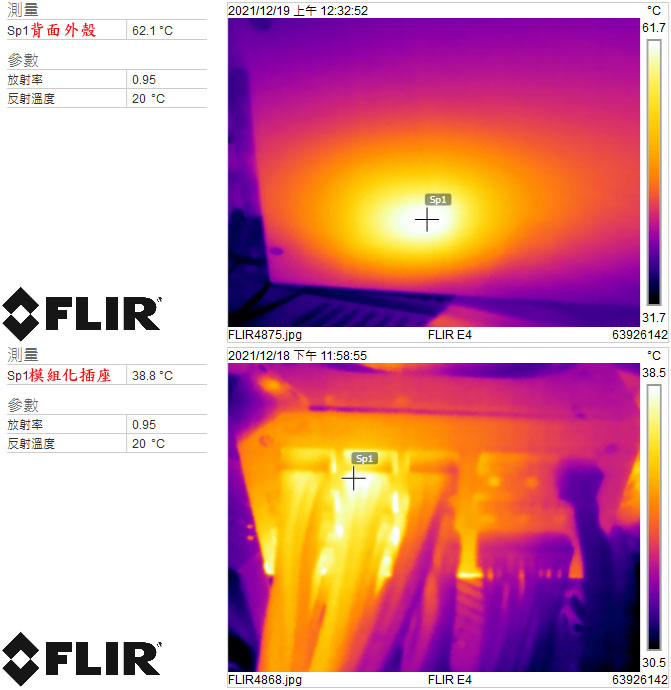

▼電源供應器滿載輸出下本體背面外殼(上圖)及模組化插座(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

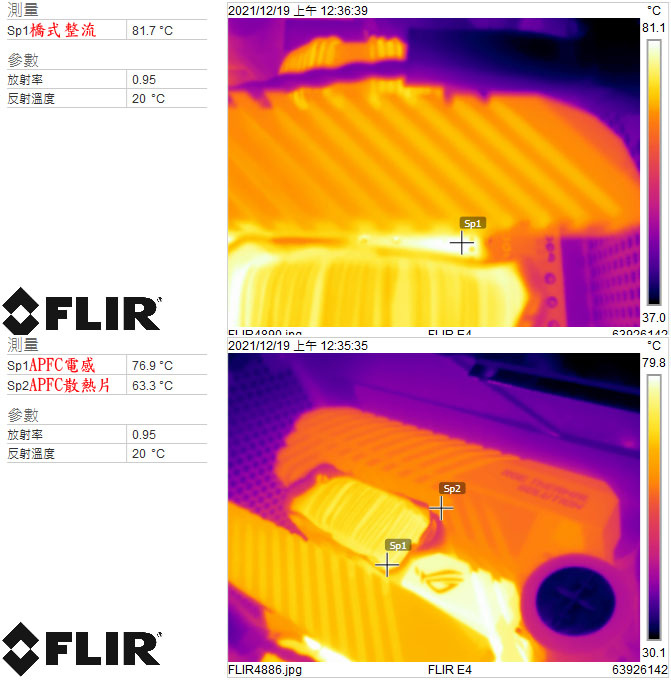

▼電源供應器滿載輸出下橋式整流(上圖)及APFC電感/散熱片(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

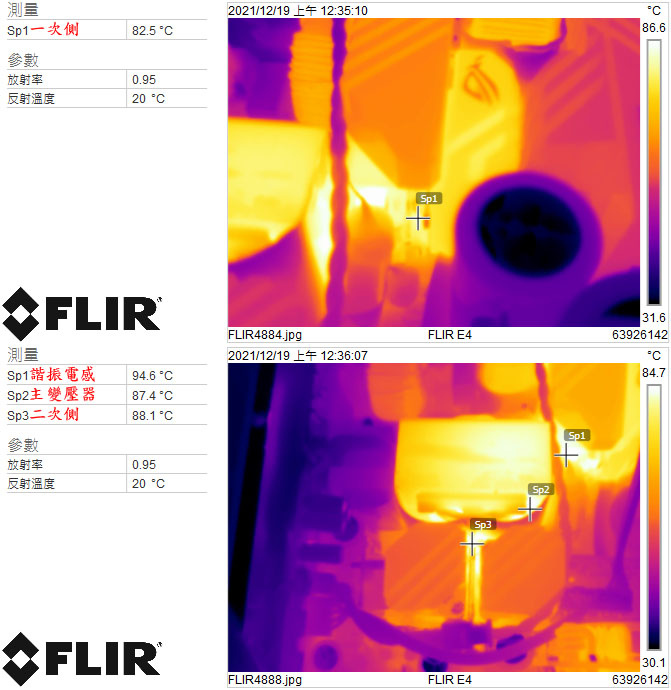

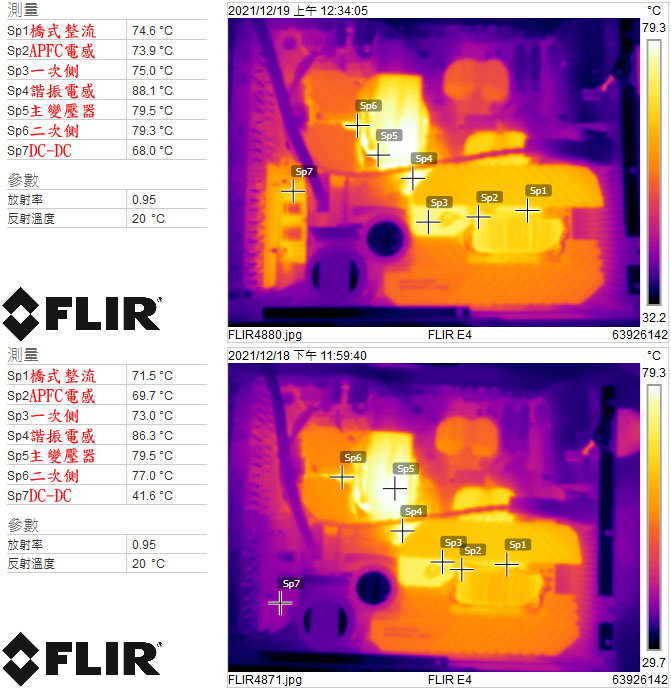

▼電源供應器滿載輸出下一次側散熱片(上圖)及主變壓器/諧振電感/二次側(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

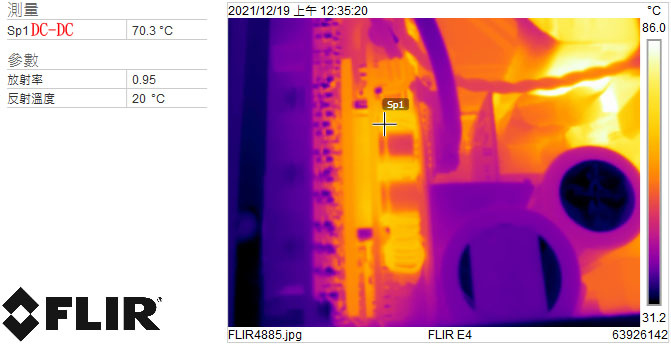

▼電源供應器滿載輸出下DC-DC子板的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

本體及內部結構心得小結:
◆採用全模組化設計,ATX20+4P/EPS 4+4P/PCIE 6+2P線組採用黑色傘繩編織線,配件隨附理線梳。SATA/大4P採用黑色帶狀模組化線材。提供1個ATX 20+4P,2個EPS 4+4P,8個PCIE 6+2P,12個SATA(9個直角,3個直式),6個省力易拔大4P。未附上小4P接頭或轉接線
◆隨附一條NVIDIA顯示卡專用12pin電源接頭用16AWG帶狀模組化線材,需使用2個模組化插座供電
◆沖壓加工鋁合金風扇護網可單獨拆下,方便清理護網及風扇灰塵。風扇可手動開啟/關閉0 dB Fan功能,開啟後於低負載/低溫下風扇停止運轉,待負載/溫度提高後才會啟動並採溫控運轉
◆交流輸入插座後方設置獨立電路板安裝總開關及元件,並用金屬遮罩及絕緣隔板蓋住。磁芯、L/N電源線、風扇模式開關及線路都有包覆套管,突波吸收器未包覆套管
◆電路板背面焊點整體做工良好,大電流區域有敷錫處理,透過電路板二次側區域的導熱墊可將元件的熱量傳導至外殼協助散熱
◆採用APFC、全橋諧振(FB-LLC)架構、同步整流輸出12V,並透過DC-DC轉換3.3V/5V/-12V
◆APFC/一次側/輔助電源電路MOSFET使用Infineon,APFC二極體使用CREE/Wolfspeed,二次側同步整流使用Nexperia。APFC及一次側MOSFET使用TO-220封裝
◆電解及固態電容均採用日系品牌
◆側面的鏡面裝飾面板內建OLED單色螢幕,可即時顯示交流功耗
◆側面斜線、ROG標誌與角落透明THOR立體三角形具備RGB燈效,除預設呼吸漸變燈效外,也可透過ARGB控制線與支援ARGB的主機板連動控制
◆二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍
◆模組化插座板與主電路板透過電路板焊盤、實心金屬條及金屬插針焊接連接

各項測試結果簡單總結:
◆ASUS ROG THOR II 1000W於20%/50%/100%下效率分別為90.07%/92.46%/91.29%,符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
◆ASUS ROG THOR II 1000W的功率因數修正,滿足80PLUS白金認證要求輸出50%下功率因數需大於0.95
◆偏載測試,12V維持空載,測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均無出現超出±5%範圍情形
◆相較於實際交流功耗,OLED顯示的交流功耗值於165W以下誤差較大,165W以上誤差較小
◆電源啟動至綜合全負載輸出狀態,12V上升時間為12ms,3.3V/5V上升時間為4ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷,12V於24ms後降至11.4V
◆輸出無負載時12V無明顯漣波;於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為16.8mV/9.2mV/9.2mV;於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為16.4mV/6.4mV/7.2mV
◆3.3V/5V動態負載測試,變動範圍5A至15A,維持時間500微秒,最大變動幅度分別為622mV/586mV
◆12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為162mV
◆12V動態負載測試,變動範圍25A至50A,維持時間500微秒,最大變動幅度為190mV
◆12V動態負載測試,變動範圍35A至70A,維持時間500微秒,最大變動幅度為246mV
◆12V動態負載測試,變動範圍10A至70A,維持時間500微秒,最大變動幅度為410mV
◆熱機下3.3V過電流截止點在33A(132%),5V過電流截止點在36A(144%),12V過電流截止點在126A(150%)

報告完畢,謝謝收看
