產品特色:
●採用GaN II二代氮化鎵功率元件,提高轉換效率,降低整體發熱
●超小體積,可輸出65W功率
●USB-C搭載IQ3智慧辨識,自動偵測PD/PPS/QC快充協議
●可收折式插頭設計,方便攜帶

產品規格:
型號:A2663
輸入:AC100-240V,2.1A,50/60HZ
USB-C輸出(使用5A線材):5V/3A、9V/3A、15V/3A、20V/3.25A、5-21V/3.25A,最大65W
USB-C輸出(使用3A線材):5V/3A、9V/3A、15V/3A、20V/3A、5-21V/3A,最大60W
保固:18個月(上網登錄序號,可延長至24個月)

▼吊卡式外盒包裝正面,有商標、產品名稱、外觀圖、”FASTER AND SMALLER”字樣、特色圖示


▼正面有活頁可以掀開,裡面介紹產品特色、與原裝61W充電器尺寸比較、GaN II二代氮化鎵元件介紹、可看見充電器本體的透明盒蓋


▼外盒背面有商標、使用情境圖、兩種語言特色說明


▼外盒左右側面有商標、產品名稱、加貼的BSMI認證貼紙、加貼的中文產品資訊貼紙


▼外盒上下側面有防偽驗證序號貼紙、型號、廠商資訊、條碼

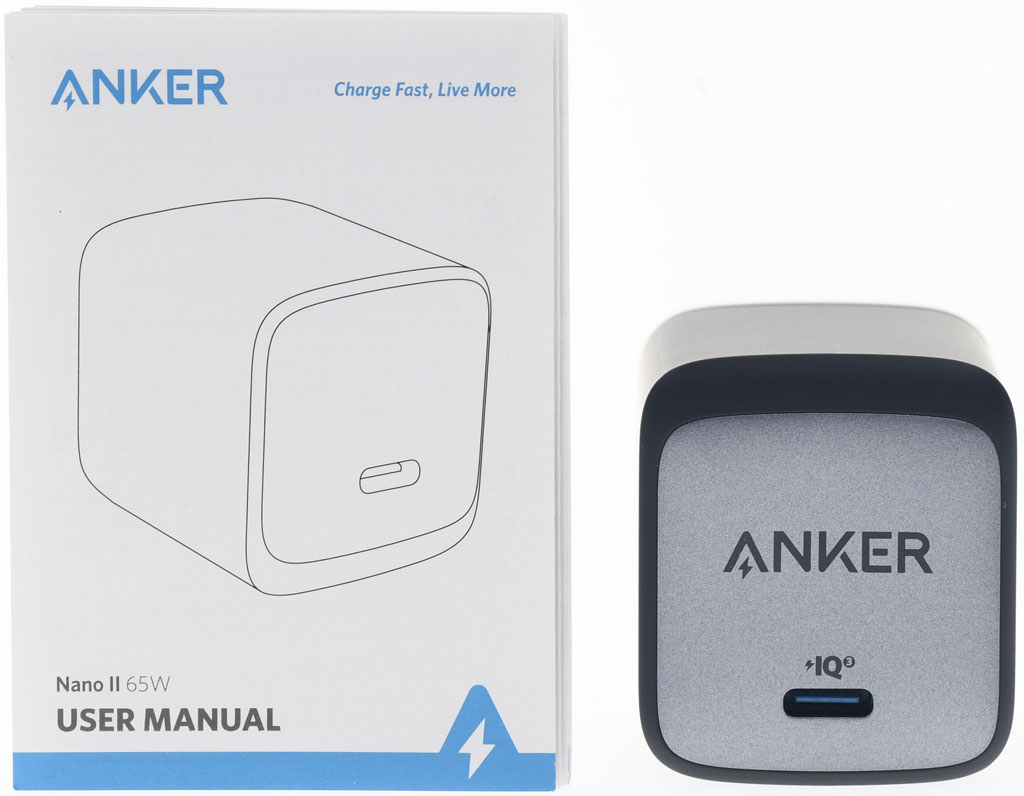

▼包裝內有充電器本體及使用說明書

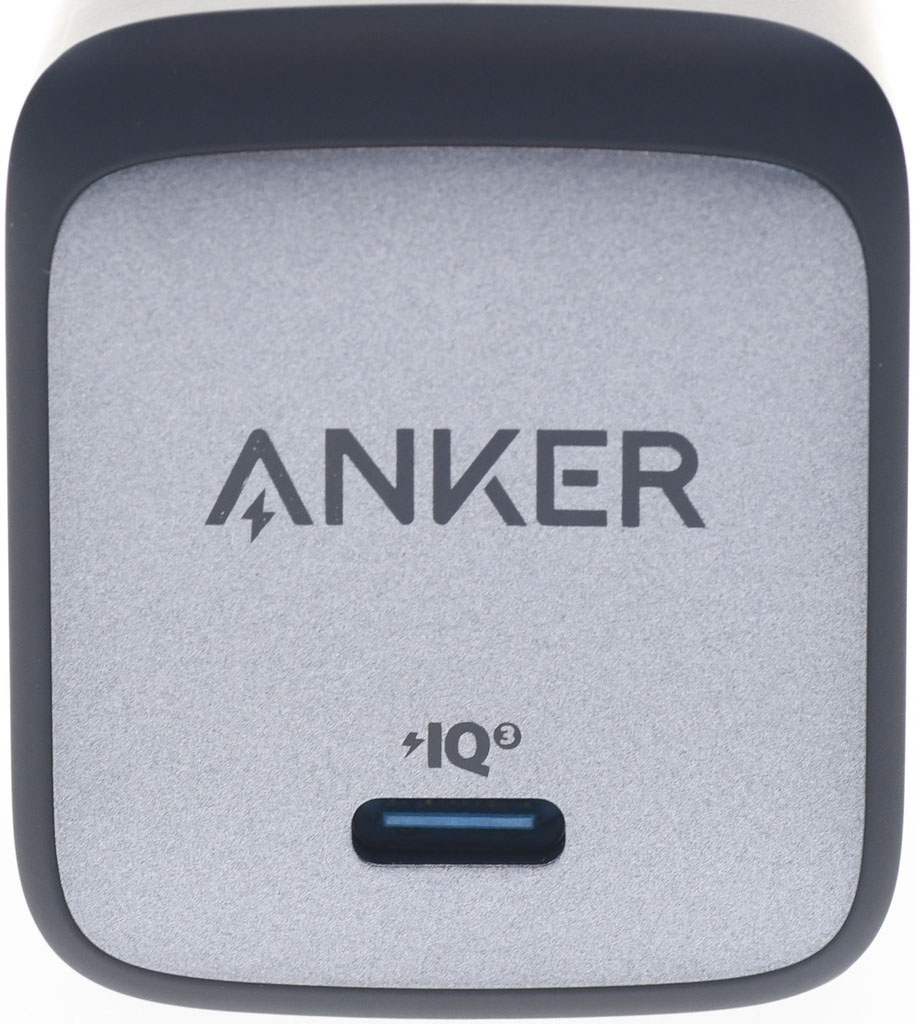

▼位於頂部的輸出埠,銀色區域上面有商標,下面有1個USB-C,具備IQ3智慧辨識

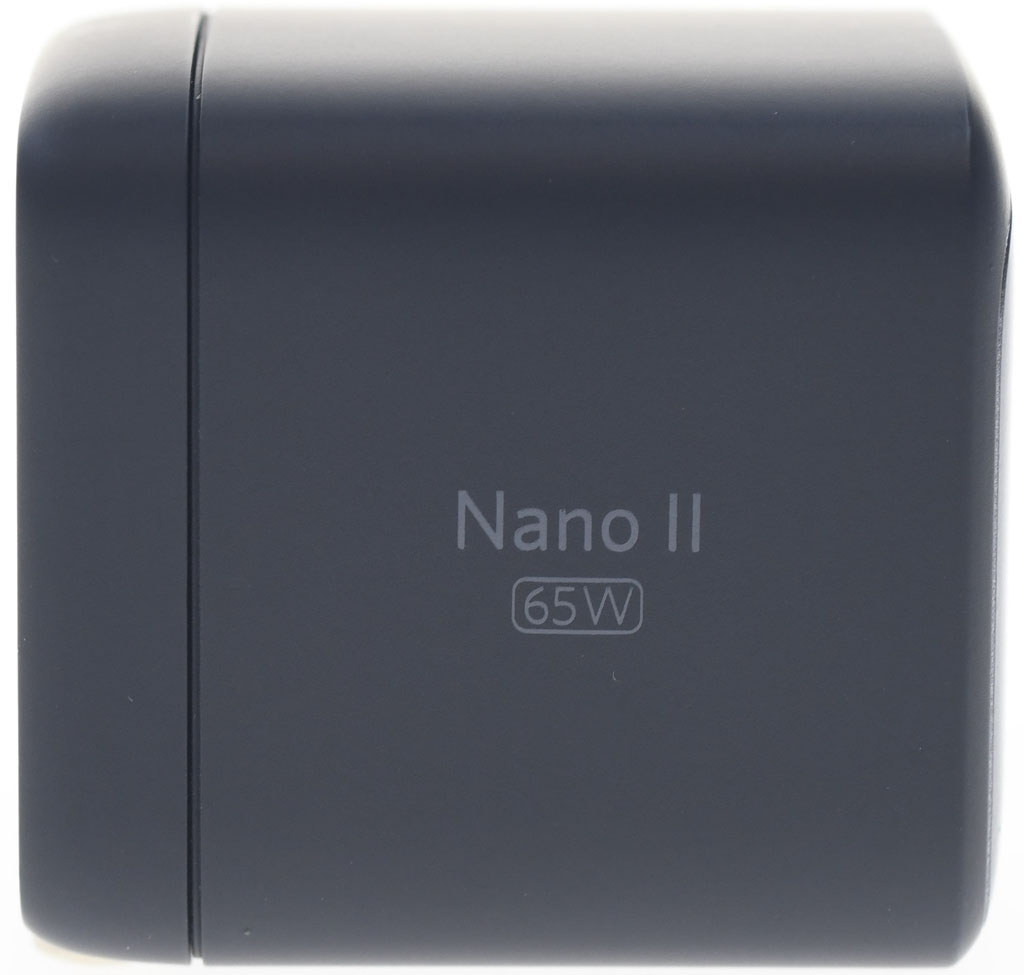

▼本體其中一個側面有Nano II 65W字樣


▼位於底部的交流插頭可收折,方便收納

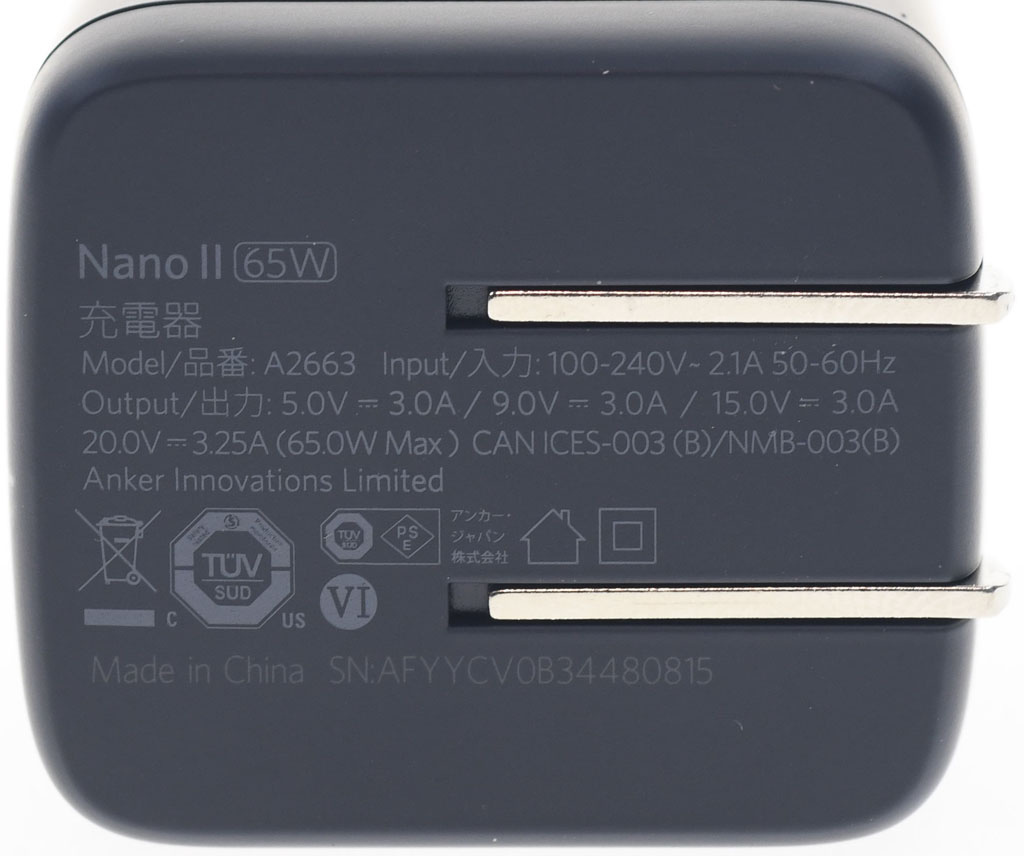

▼本體底部印有產品名稱、型號、輸入/輸出規格、認證標章、產地、序號

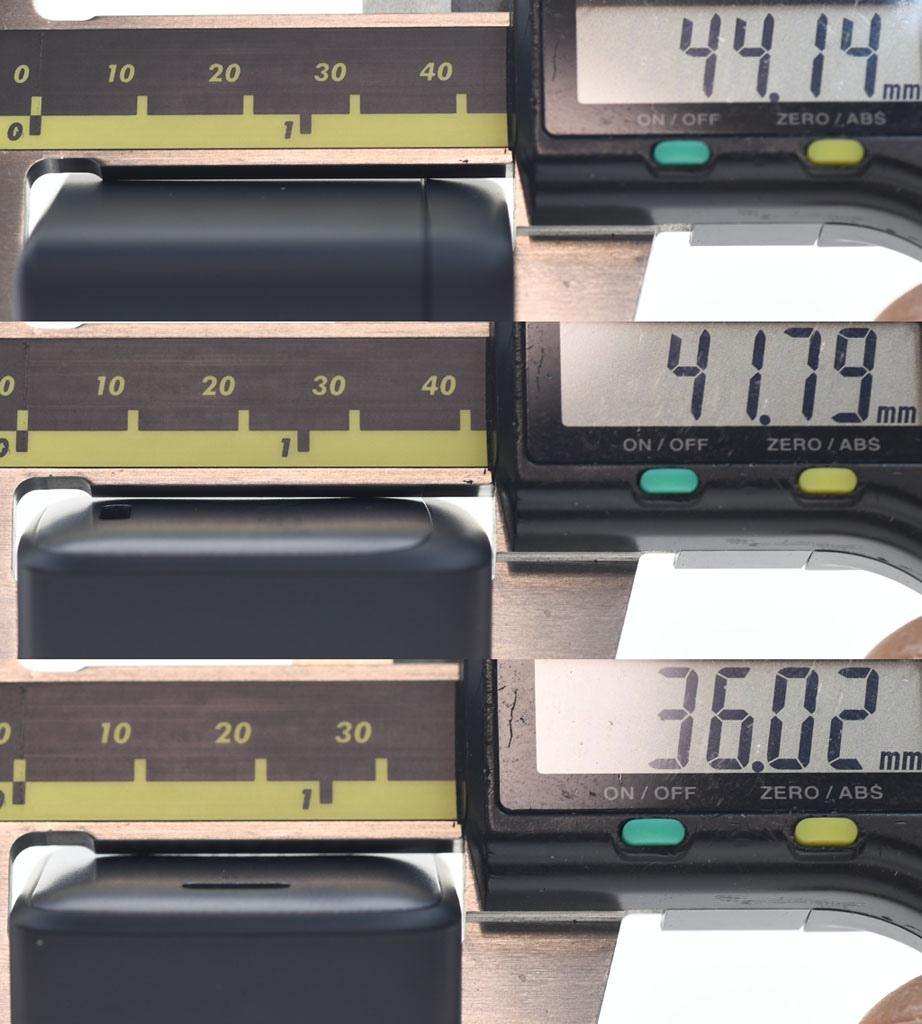

▼插頭收折後本體尺寸為44.1x41.8x36mm


▼本體重量為115克


▼尺寸60x30x30mm的Innergie 60C Pro折疊版(左)與ANKER Nano II 65W(右)比較


▼尺寸45.6x42.9x30.5mm的Innergie C3 Duo折疊版(左)與ANKER Nano II 65W(右)比較


▼尺寸56.1x47.2x30.5mm的Innergie C6 Duo國際版(左)與ANKER Nano II 65W(右)比較

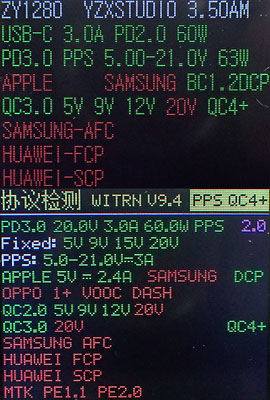

▼搭配5A線材,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、Apple 5V/2.4A、BC1.2、DCP 1.5A


▼搭配5A線材,固定檔提供5V/3A、9V/3A、15V/3A、20V/3.25A,PPS檔提供5-21V/3.25A

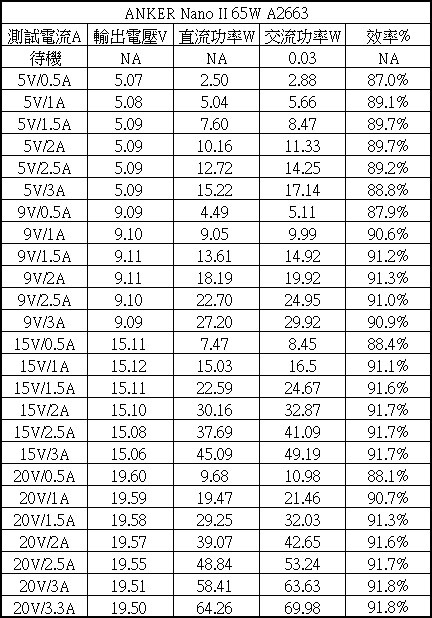

▼各組輸出轉換效率表,空載下交流輸入功率為0.03W,整體輸出轉換效率在87%至91.8%之間


▼搭配5A線材,固定檔5V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.5A便會截止


▼搭配5A線材,固定檔9V輸出負載測試,隨著電流增加,輸出電壓前半段微幅上升,後半段微幅下降,當輸出電流超過3.5A便會截止

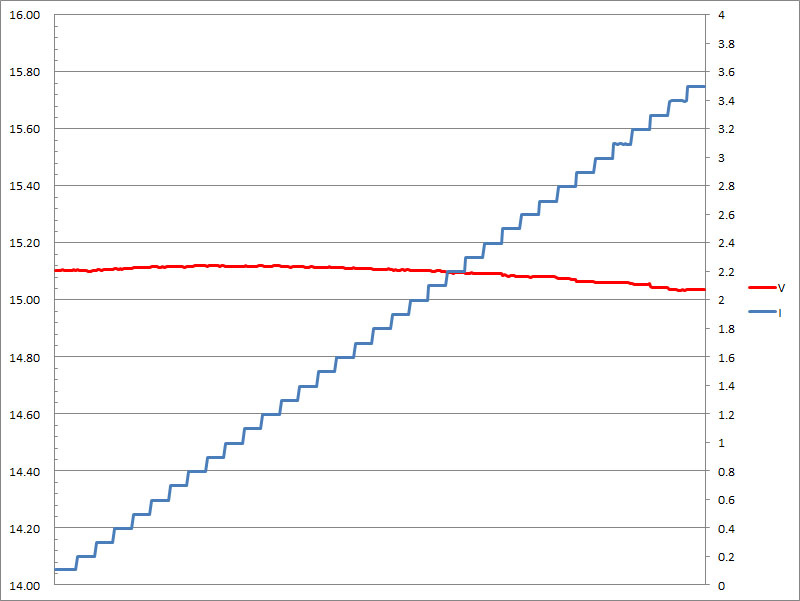

▼搭配5A線材,固定檔15V輸出負載測試,隨著電流增加,輸出電壓前半段微幅上升,後半段微幅下降,當輸出電流超過3.5A便會截止


▼搭配5A線材,固定檔20V輸出負載測試,隨著電流增加,輸出電壓後半段微幅下降,當輸出電流超過3.8A便會截止


▼搭配5A線材,PPS檔5V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.2A便會截止

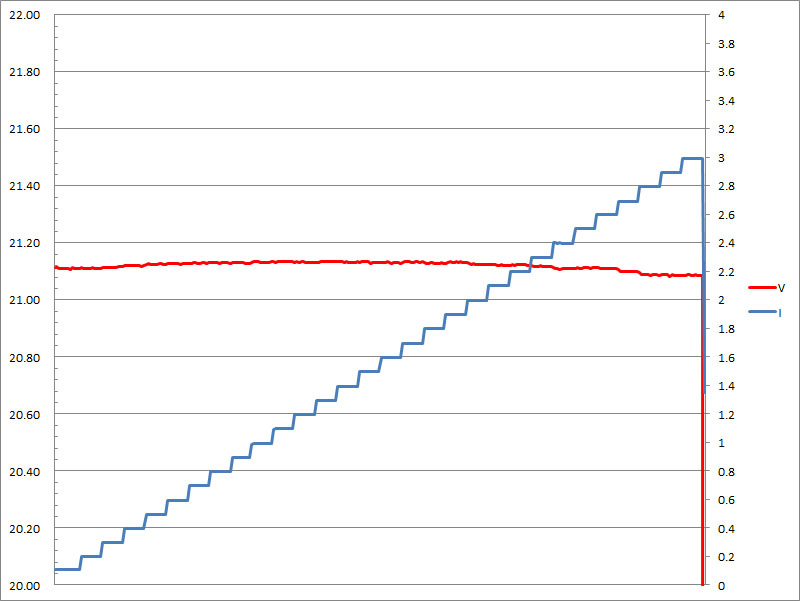

▼搭配5A線材,PPS檔21V輸出負載測試,隨著電流增加,輸出電壓前半段微幅上升,後半段微幅下降,當輸出電流超過3A便會截止


▼搭配3A線材,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、Apple 5V/2.4A、BC1.2、DCP 1.5A


▼搭配3A線材,固定檔20V及PPS檔的最大電流皆降至3A


▼搭配3A線材,固定檔20V輸出負載測試,隨著電流增加,輸出電壓後半段微幅下降,當輸出電流超過3.5A便會截止


▼搭配3A線材,PPS檔5V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.9A便會截止

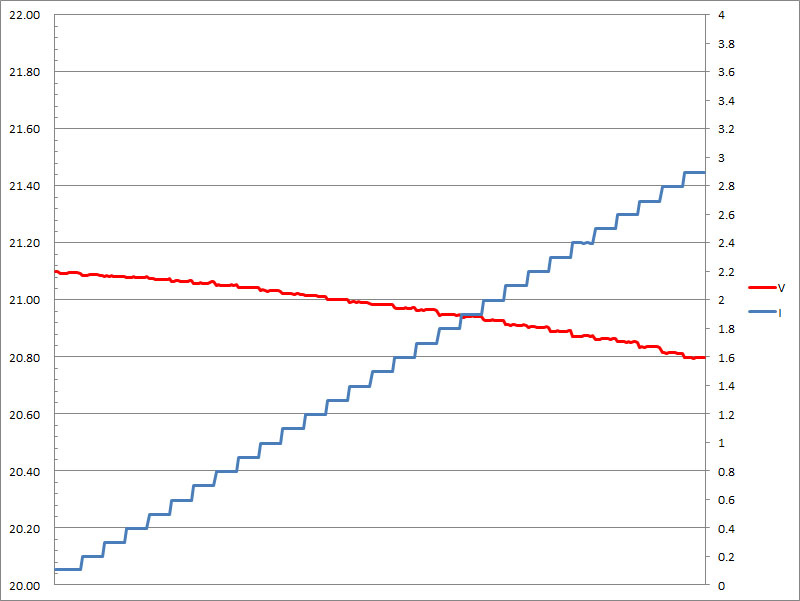

▼搭配3A線材,PPS檔21V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過2.9A便會截止


▼連續輸出65W一小時後本體的紅外線熱影像圖


▼連續輸出65W一小時後連接埠處的紅外線熱影像圖

測試總結:
◆USB-C輸出可自動偵測PD/PPS/QC等快充協議
◆超小體積,可輸出65W
◆折疊式插頭,方便攜帶
◆採用GaN II二代氮化鎵功率元件,提高轉換效率,降低整體發熱
◆空載功耗0.03W,最低效率87%,最高效率91.8%
◆輸出於電流超額時截止,具備過電流保護

報告完畢,謝謝收看
