在我們介紹過幾張 Z690 主機板之後

MSI MPG Z690 EDGE WIFI DDR4 第 12 代 CPU 專用主機板 簡單開箱 輕鬆看

MSI MPG Z690 CARBON WIFI 第 12 代 CPU 專用主機板 硬體小聊簡單看

MSI MEG Z690 ACE 第 12 代 CPU 專用 DDR5 主機板 簡單開箱 輕鬆看

我們終於要開始來看 B660 DDR4 主機板了

型號是

MSI MAG B660 TOMAHAWK WIFI DDR4

/tmp/phpdyGeoU

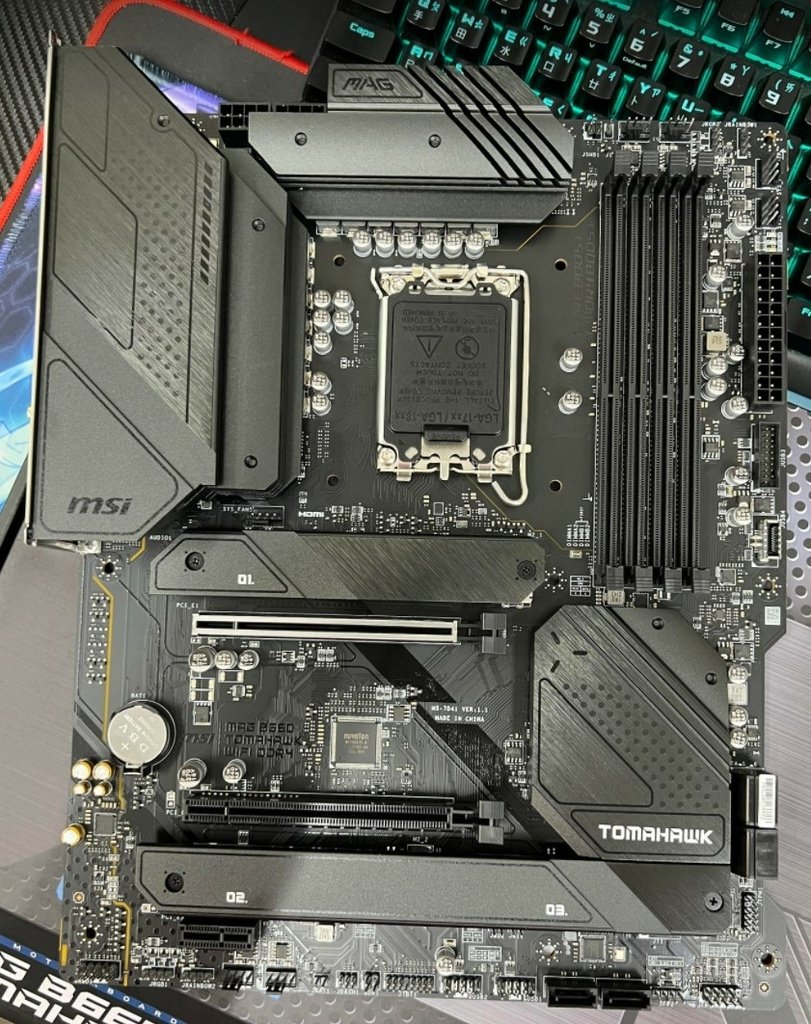

這是一張標準 ATX 規格的主機板

在目前 B660 DDR 4 的主機板群中屬相對較少的,因為 B660M 會比較多一點

散熱器是屬低調風,沒有任何閃亮亮的 RGB 燈光

四根 DDR4 插槽最高可安裝單隻 64GB 容量的記憶體,總量最大可達 128GB

最大超頻:

1DPC 1R 支援最高 4800+ MHz

1DPC 2R 支援最高 4000+ MHz

2DPC 1R 支援最高 4000+ MHz

2DPC 2R 支援最高 3600+ MHz

也就是說,我們在這張主機板上還是可以玩 DDR4-3600 插好插滿的大絕

(G.SKILL Ripjaws V 大鋼牙 DDR4-3600 簡單開箱小測)

PCIe 給了三隻

第一隻理所當然一定是跑 PCIe 4.0 X16

第二隻 PCIe 3.0 X4

第三隻 PCIe 3.0 X1

/tmp/phprs7aKG

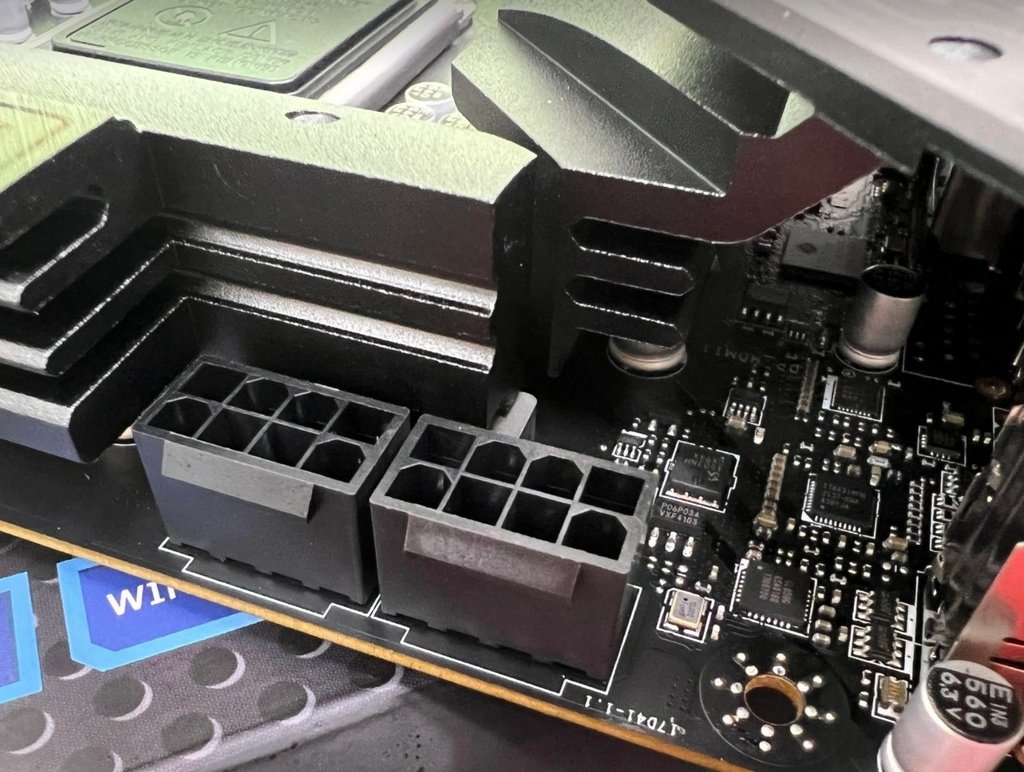

此外這裡可以看到 ATX12V 的部份給了兩個 8PIN

雖然我認為會用到這張主機板的同學應該不會使用太高等級的 CPU

但還是建議安裝 i7-12700 的情況下,還是盡量把兩個 8PIN 都給接上會比較好一點

(如果選購的電源供應器沒有的話也不用特別勉強啦)

/tmp/php3CtgCp

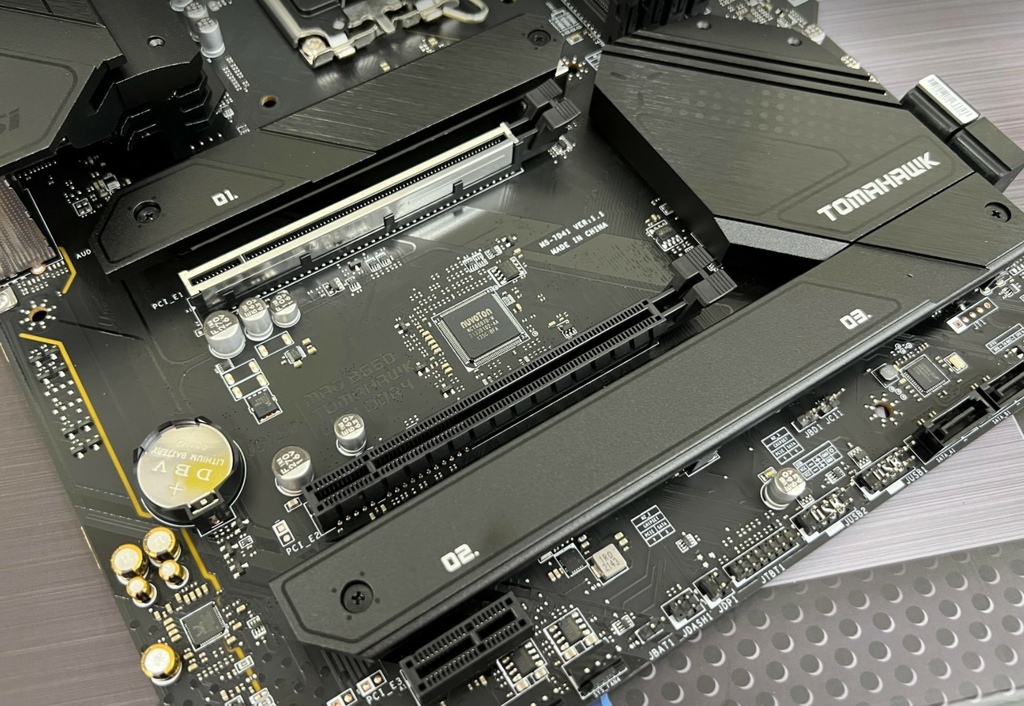

微星很可愛的在 SSD 散熱器上印上 M.2 的編號

01 是來自 CPU 通道,最高可支援到 PCIe 4.0 x4

02 是來自 B660 通道,最高可支援到 PCIe 4.0 x4

03 是來自 B660 通道,最高可支援到 PCIe 4.0 x2

/tmp/phpUjjVOx

雖然 02 與 03 都有支援 M.2 SATA 但我個人強烈建議大家果斷放棄

SATA 這東西,大家還是買 2.5" SATA 就好了

/tmp/phpp1EZLs

供電設計為 12+1+1,理論上應該還是可以扛住 i7-12700

散熱片略退縮了一點點空間出來,來讓使用者可以裝下更龐大的空冷散熱器~對空冷愛好者相當友善

/tmp/php1oWQE7

前置 USB 給的是一組 USB3.2 Gen1 與一組 USB3.2 Gen 2

(一次搞懂越來越讓人困惑的 USB 3.2 是什麼)

/tmp/phpmA7fgo

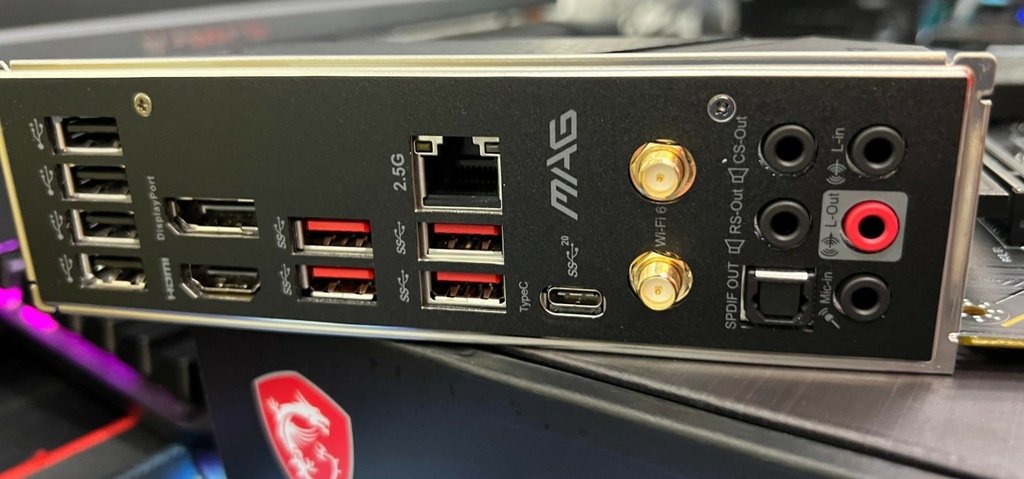

 背後的 IO 有

USB 2.0 Port

DisplayPort 1.4

2.5G LAN Port

Wi-Fi / Bluetooth Antenna

HD Audio Connectors

HDMI 2.1 Port

USB 3.2 Gen 2 10Gbps Type-A

USB 3.2 Gen 2x2 20Gbps Type-C

Optical S/PDIF OUT

/tmp/php08OJxW

基本上這張主機板在微星的 B660 主機板裡算是較高價的

除非對 ATX 主機板有特別的堅持,否則一般來說我會建議往更便宜一點的 B660M 系列去

以上簡單開箱
