產品特色:
●三個USB-C加三個USB-A,六埠均可自動偵測主流快充協議,USB-C1/C2/C3單埠最大輸出可達5A 100W
●各埠具備輸出功率即時監控顯示器,輕鬆掌握充電狀態,並可用按鍵開啟/關閉
●可收折式插頭設計,除了直接插在插座上使用,也可接上隨附120cm專用延長線當成桌上型充電站
●內建US插頭加上UK/AU/EU轉換插頭配件,適用150個以上國家
●八種保護機制,確保充電安全
產品規格:
型號:EX120
輸入:AC100-240V,1.5A,50/60HZ
USB-C1/C2/C3輸出:5V/9V/12V/15V/20V@5A(PD3.0)、3.3V-21V@5A(PPS)、5V/9V/12V/15V/20V@5A(QC5+)
USB-A1輸出:5V/9V/12V@1.5A(QC3.0)、3.4V-5V@5A(SCP)
USB-A2/A3輸出:5V/9V/12V@1.5A(QC3.0)
最大功率:120W
USB-C1/C2/C3單埠輸出:100W
USB-C1+USB-C2雙埠輸出:60W(C1)+60W(C2)
USB-C1+USB-C2+USB-C3三埠輸出:60W(C1)+45W(C2)+18W(C3)
USB-C1+USB-C2+USB-C3+USB-A1四埠輸出:60W(C1)+18W(C2)+18W(C3)+25W(A1)
USB-C1+USB-C2+USB-C3+USB-A1+USB-A2五埠輸出:45W(C1)+18W(C2)+18W(C3)+25W(A1)+18W(A2)
USB-C1+USB-C2+USB-C3+USB-A1+USB-A2+USB-A3六埠輸出:30W(C1)+18W(C2)+18W(C3)+18W(A1)+18W(A2)+18W(A3)
▼外盒正面有產品名稱、商標、產品外觀圖、即時功率顯示說明、輸出埠、產品說明、特色圖示
▼外盒背面有產品名稱、使用情境圖、產品規格表、產品特色
▼外盒左右側面有輸出功率、支援快充協議、支援裝置、專用延長線外觀圖、UK/AU/EU/US插頭示意圖、型號
▼外盒下方側面有網址、註冊商標說明、產地、條碼、認證標章

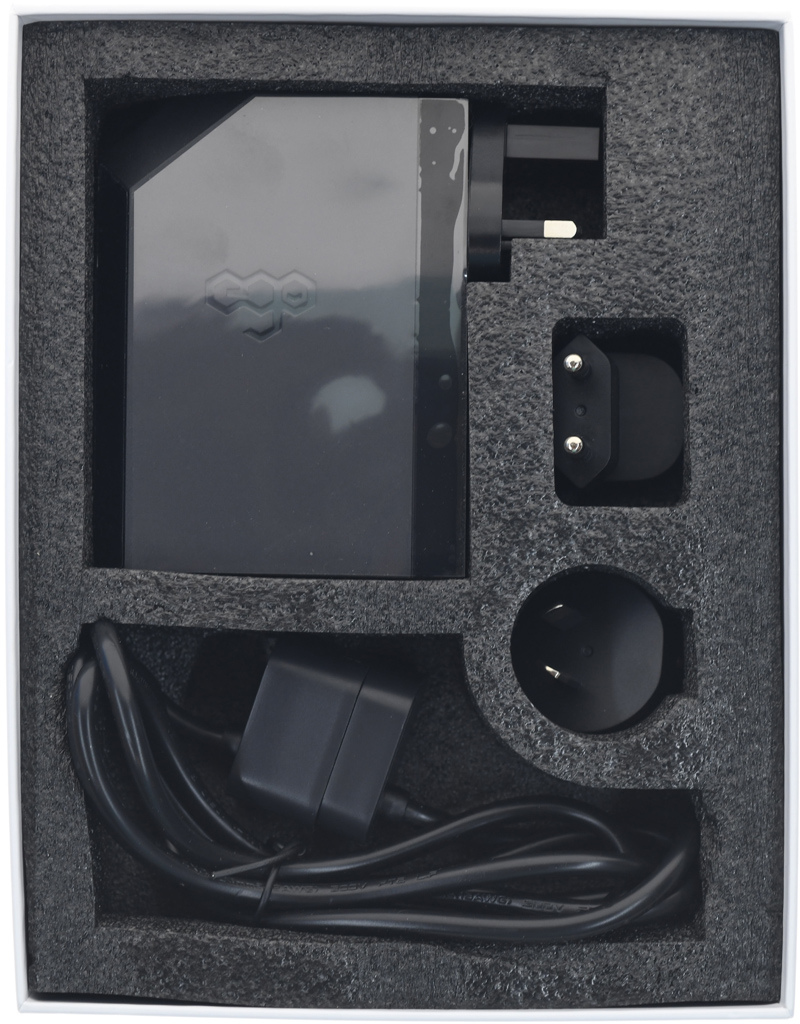

▼打開外盒,充電器本體及其他配件放置在泡棉內

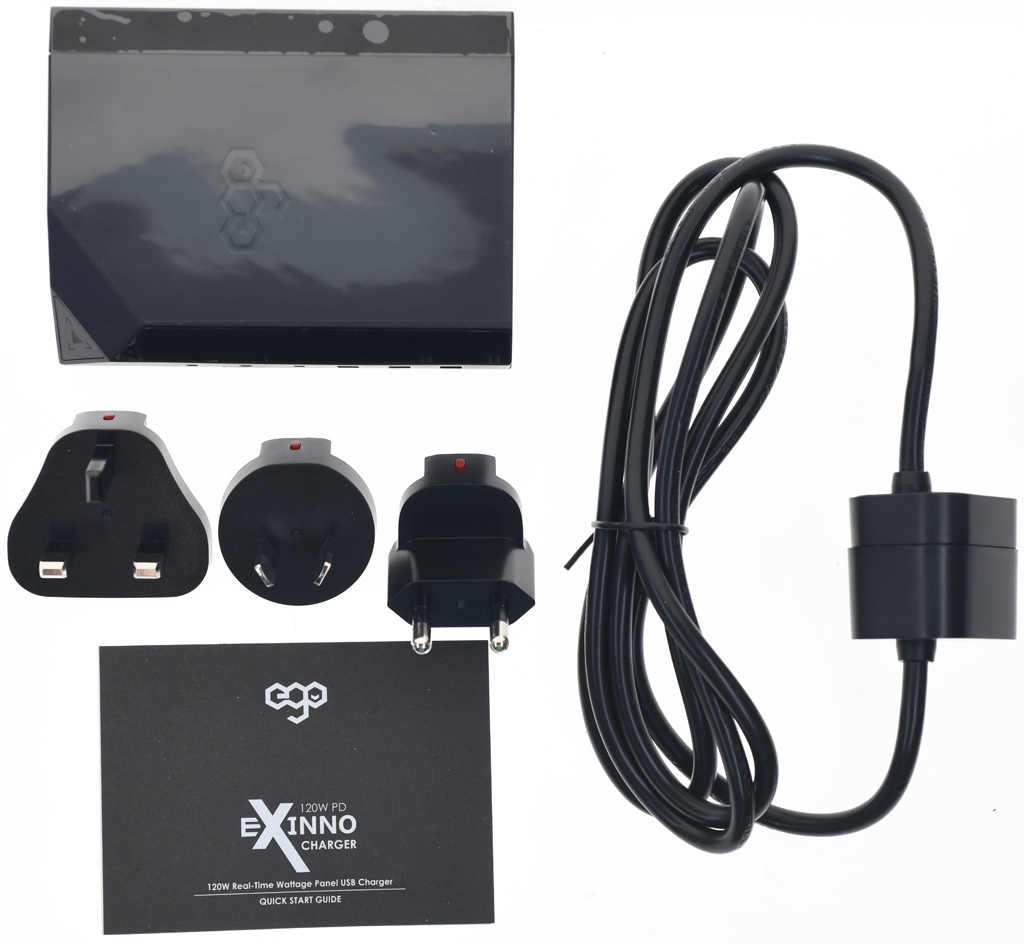

▼內容物有充電器本體、UK/AU/EU轉換插頭配件、使用說明書、專用延長線

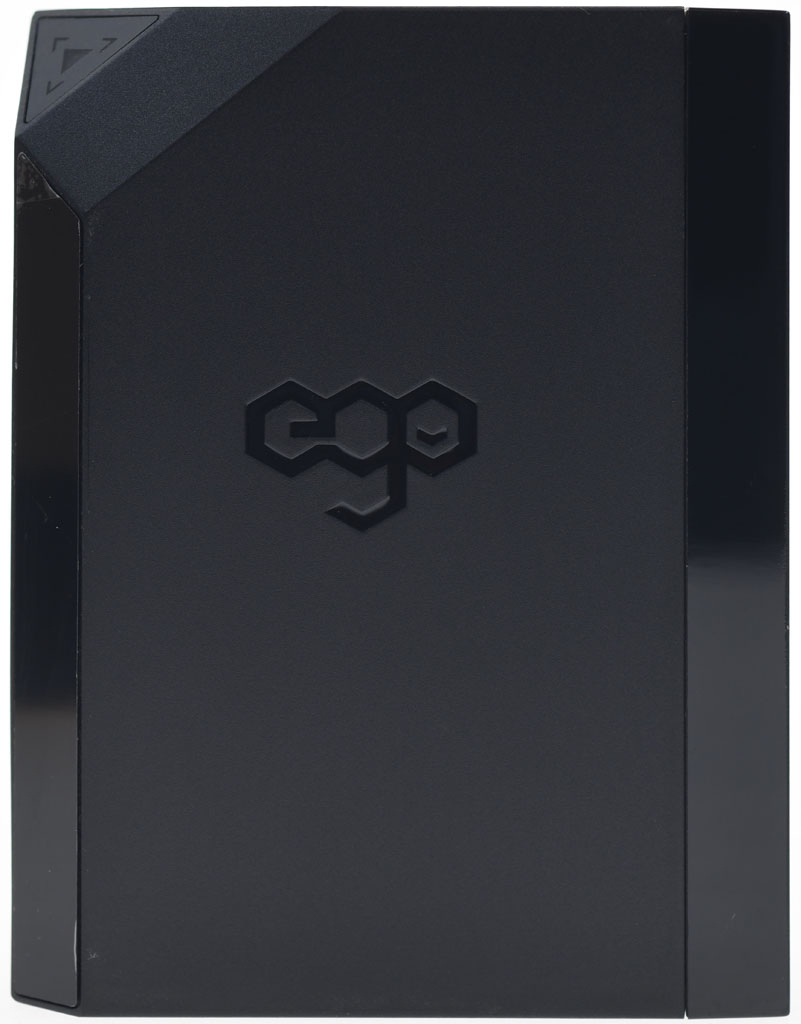

▼本體右側有商標
▼本體左側有120W PD EXINNO CHARGER產品名稱字樣
▼三個USB-C(USB-C1、USB-C2、USB-C3)及三個USB-A(USB-A1、USB-A2、USB-A3)輸出埠,並標示單埠最大輸出功率
▼輸出功率即時監控顯示器位於各輸出埠右側的黑色長條區域

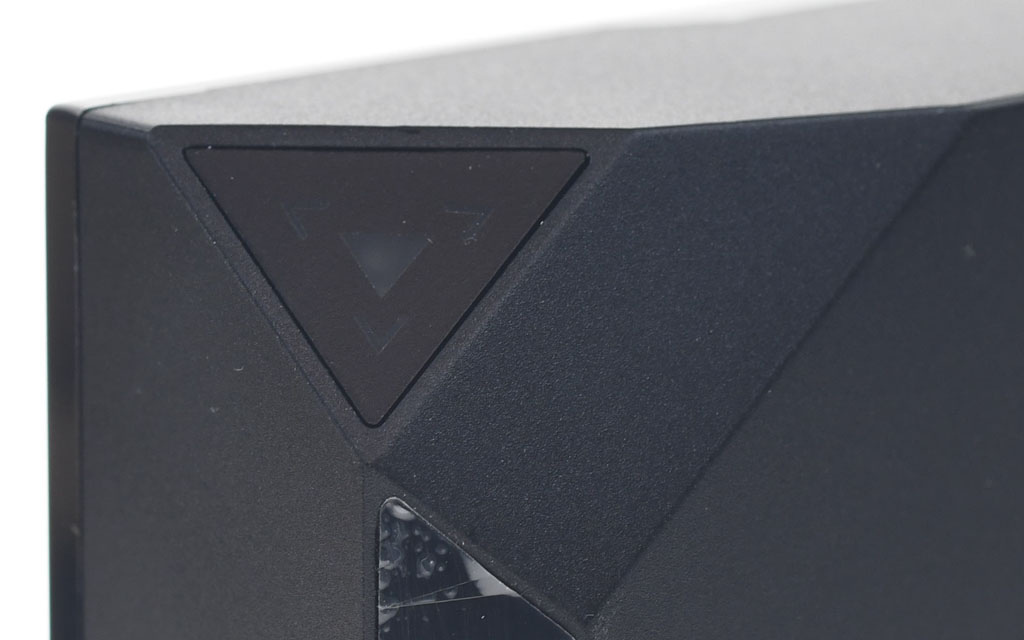

▼本體上有一個用來開啟或關閉輸出功率即時監控顯示器的三角形按鈕

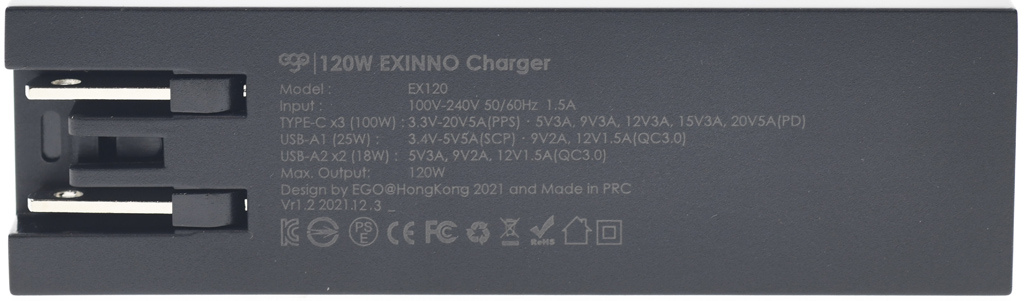

▼本體底部印上商標、產品名稱、型號、輸入/輸出規格、產地、認證標章,位於最邊緣處的交流插頭可收折

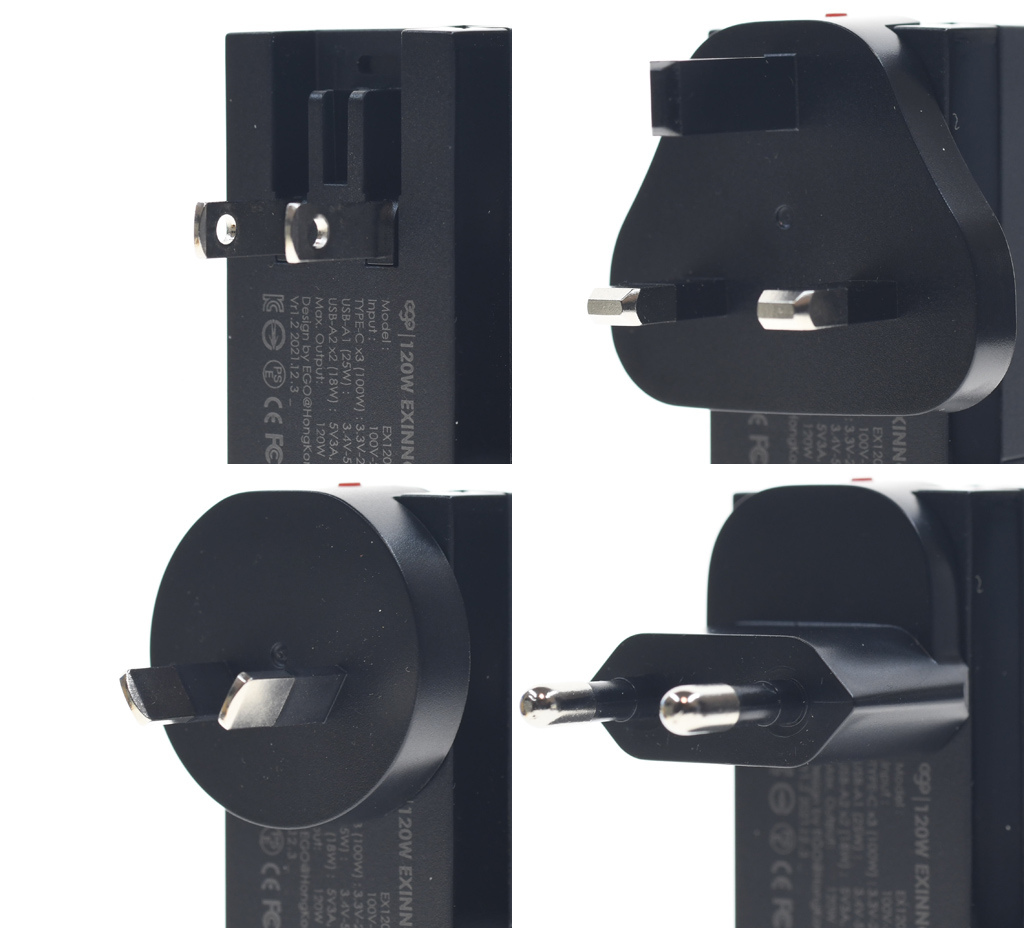

▼本體底部收折式US插頭(左上)展開及加上UK(右上)、AU(左下)、EU(右下)轉換插頭配件後的樣子

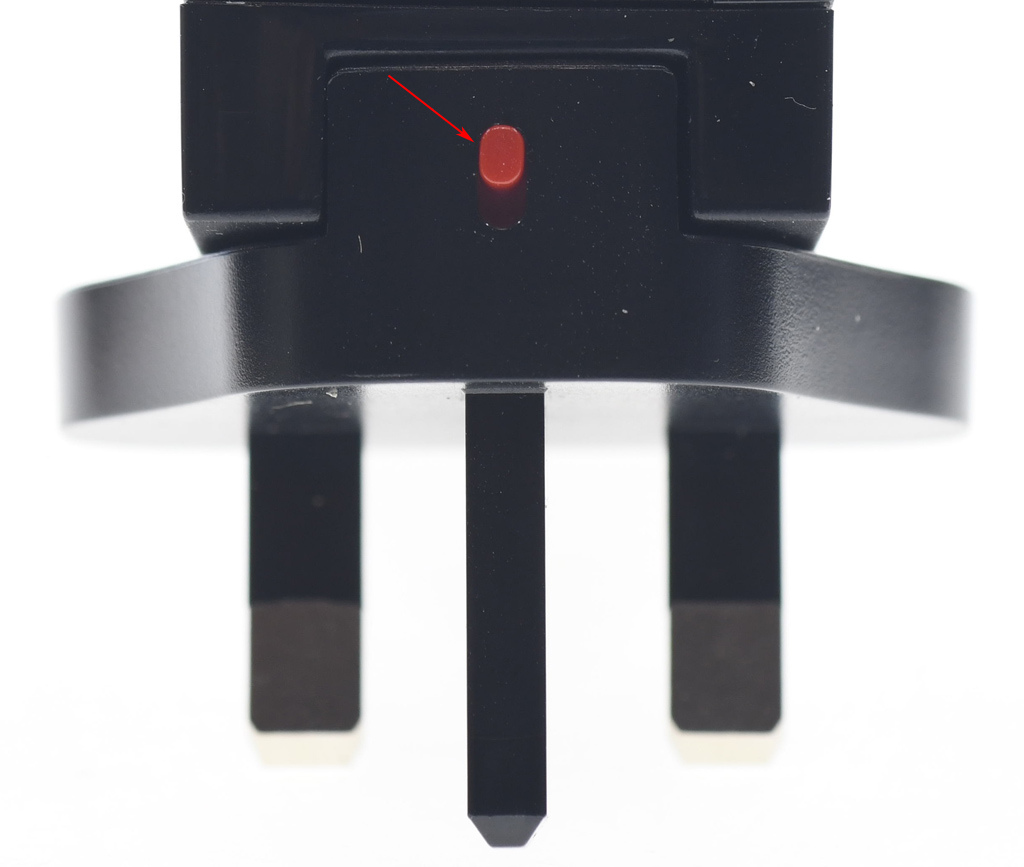

▼UK/AU/EU轉換插頭配件上面有紅色防鬆脫卡榫(紅色箭頭),要先撥動卡榫才能拆卸

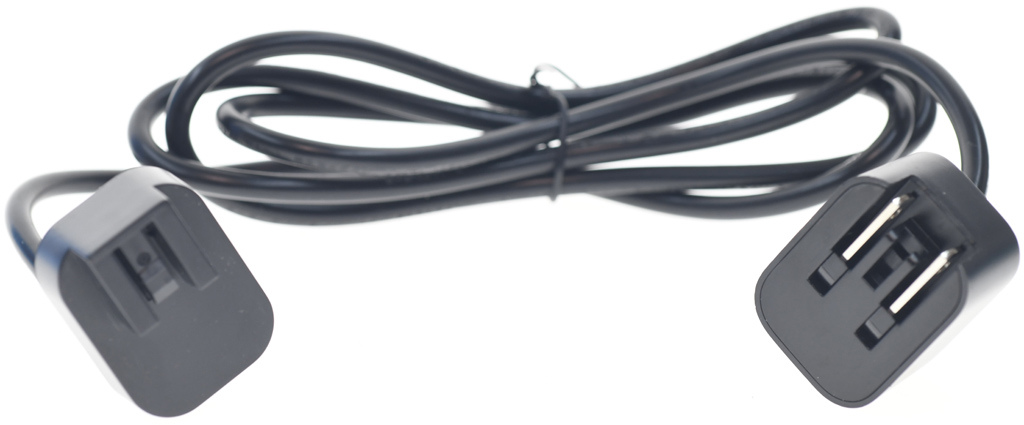

▼隨附專用延長線,線材規格為3x0.824mm²(18AWG),線材長度為142公分

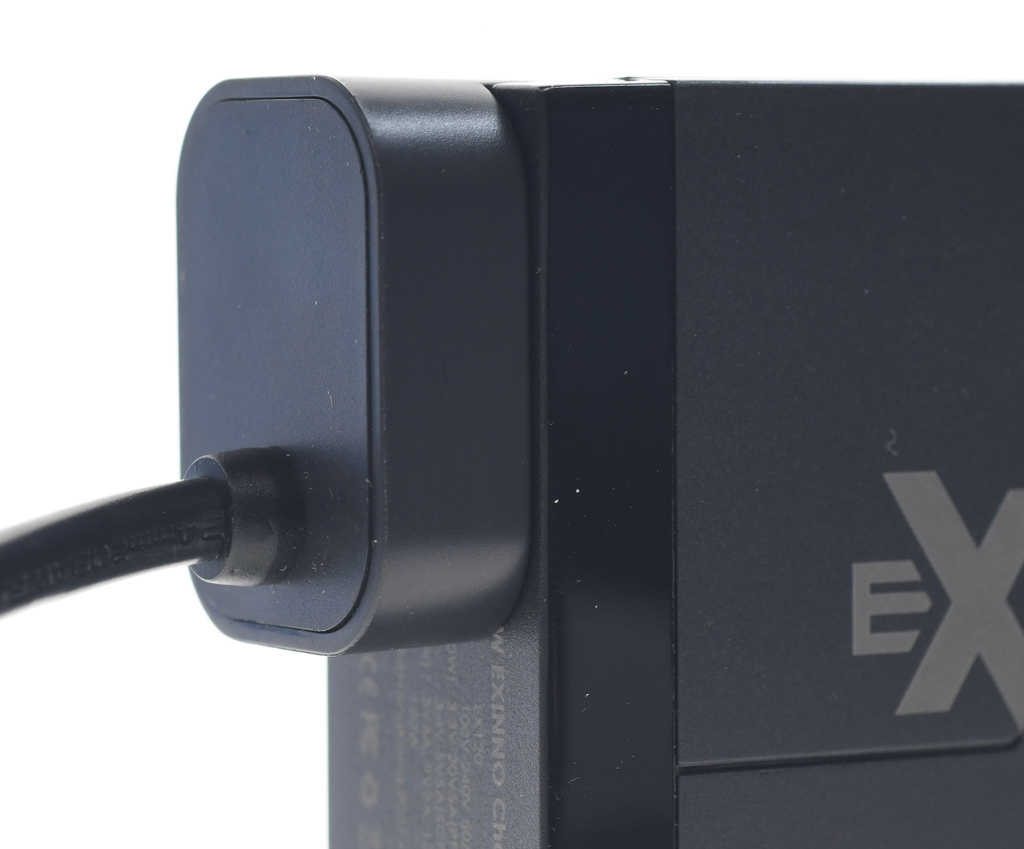

▼隨附專用延長線的充電器端接頭可直接插入本體收折式US插頭

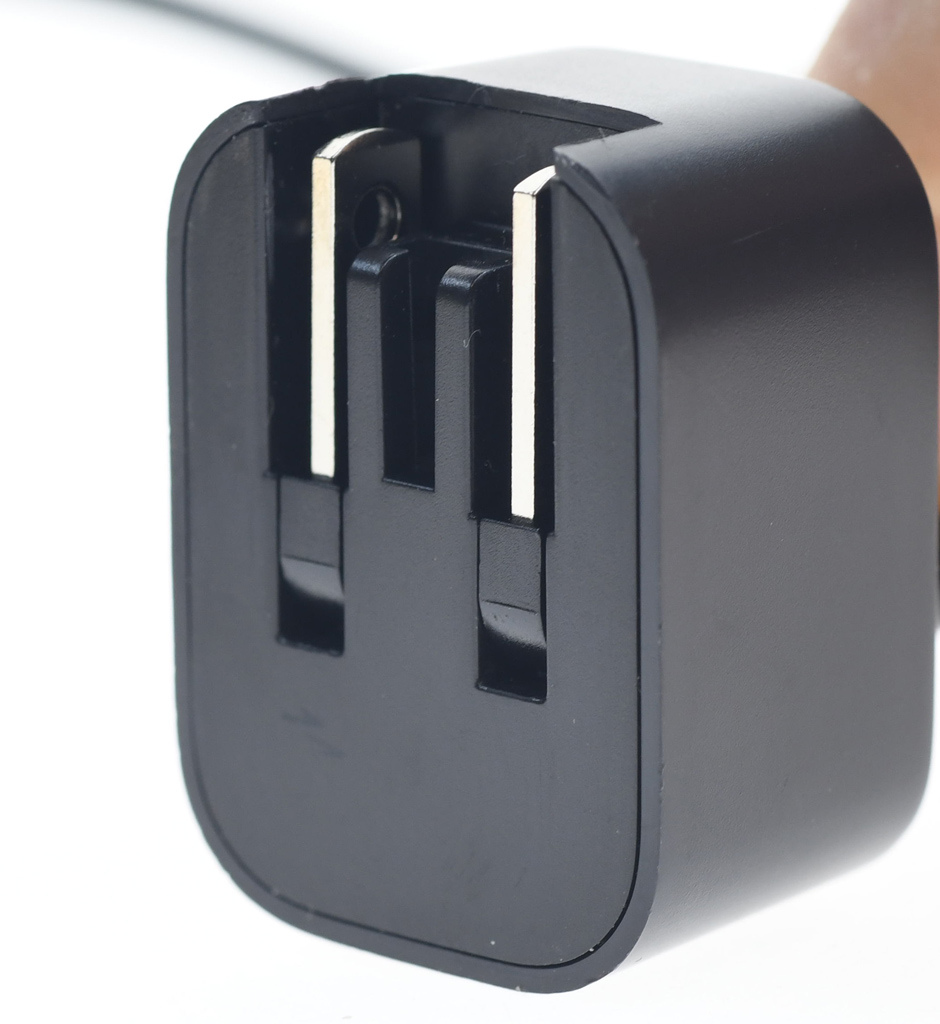

▼隨附專用延長線的電源端接頭為收折式US插頭
▼隨附專用延長線的收折式US插頭(左上)展開及加上UK(右上)、AU(左下)、EU(右下)轉換插頭配件後的樣子

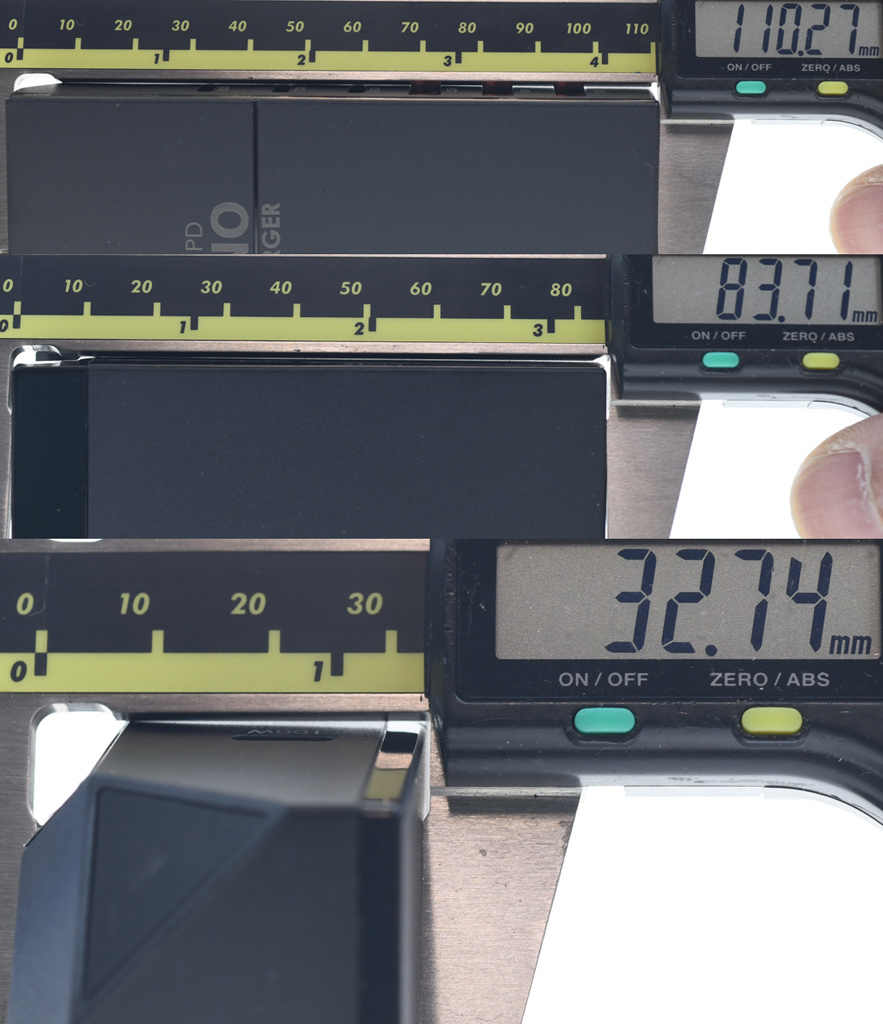

▼插頭收折後本體尺寸為110.3x83.7x32.7mm

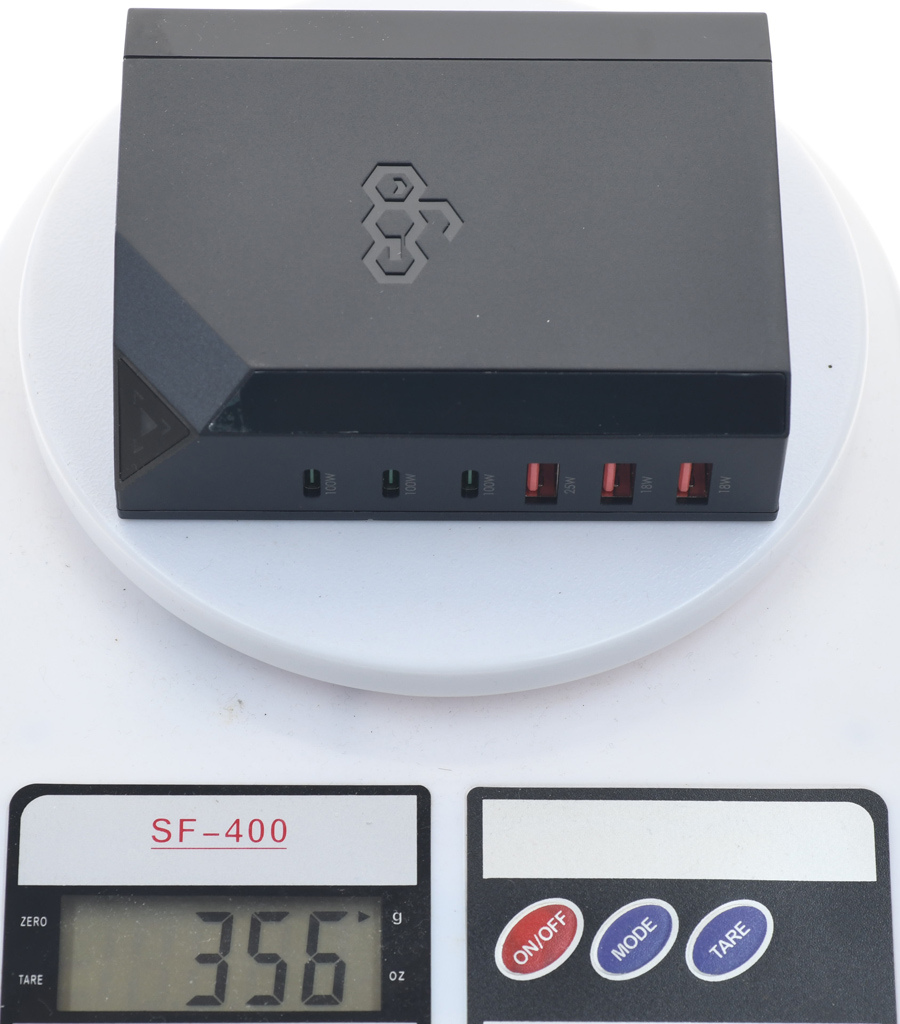

▼本體重量為356克

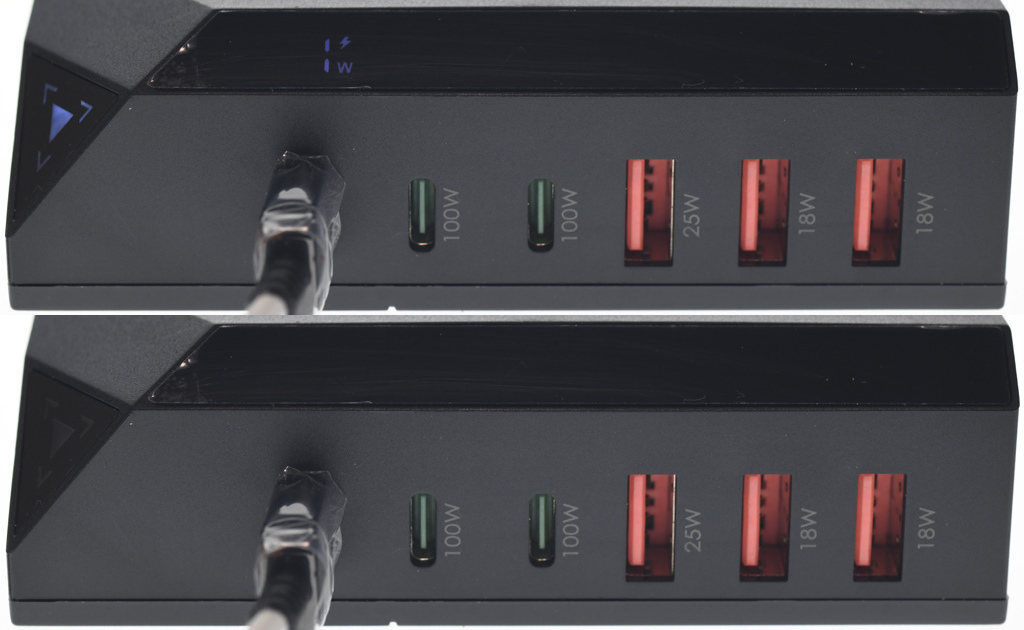

▼輸出功率即時監控顯示器的數字顏色為白色,最小顯示單位為1W,長按三角形按鈕可開啟或關閉顯示器,按鈕中間白色燈光也會跟著點亮/熄滅
▼插上交流電源時,輸出功率即時監控顯示器會進行初始化
支援以下輸出組合模式:
USB-C1/C2/C3:100W
USB-C1+USB-C2:60W(C1)+60W(C2)
USB-C1+USB-C2+USB-C3:60W(C1)+45W(C2)+18W(C3)
USB-C1+USB-C2+USB-C3+USB-A1:60W(C1)+18W(C2)+18W(C3)+25W(A1)
USB-C1+USB-C2+USB-C3+USB-A1+USB-A2:45W(C1)+18W(C2)+18W(C3)+25W(A1)+18W(A2)
USB-C1+USB-C2+USB-C3+USB-A1+USB-A2+USB-A3:30W(C1)+18W(C2)+18W(C3)+18W(A1)+18W(A2)+18W(A3)

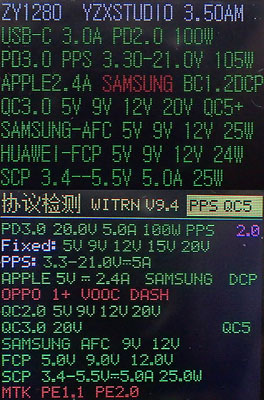

▼USB-C1/C2/C3單獨使用並搭配5A線材,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC5+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

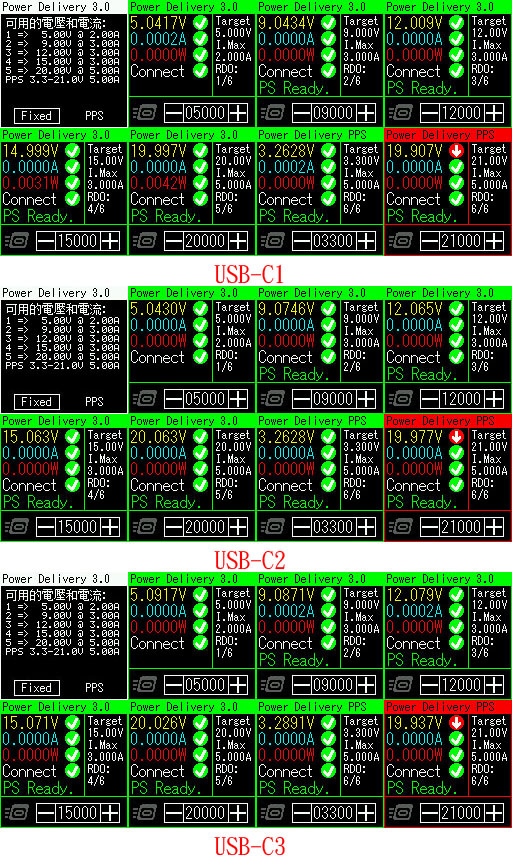

▼USB-C1/C2/C3單獨使用並搭配5A線材,固定檔提供5V/2A、9V/3A、12V/3A、15V/3A、20V/5A、PPS檔提供3.3-21V/5A

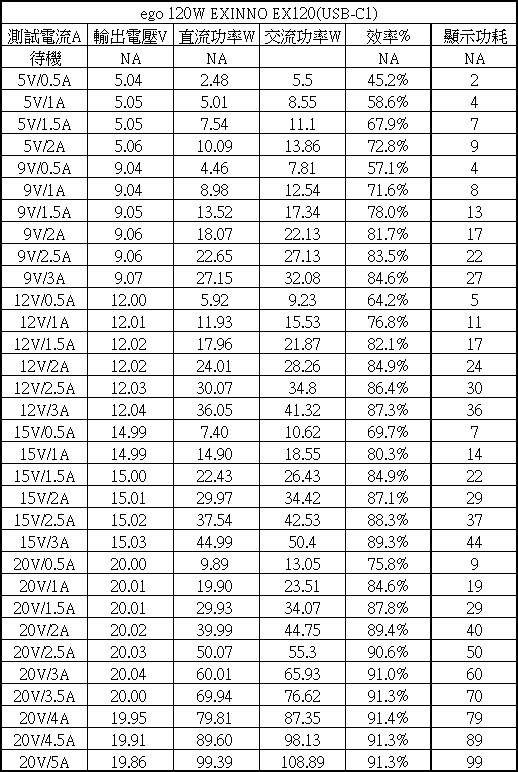

▼USB-C1各組輸出轉換效率表,整體輸出轉換效率在45.2%至91.4%之間,顯示功耗值與實際直流功率之間的比較如表所示

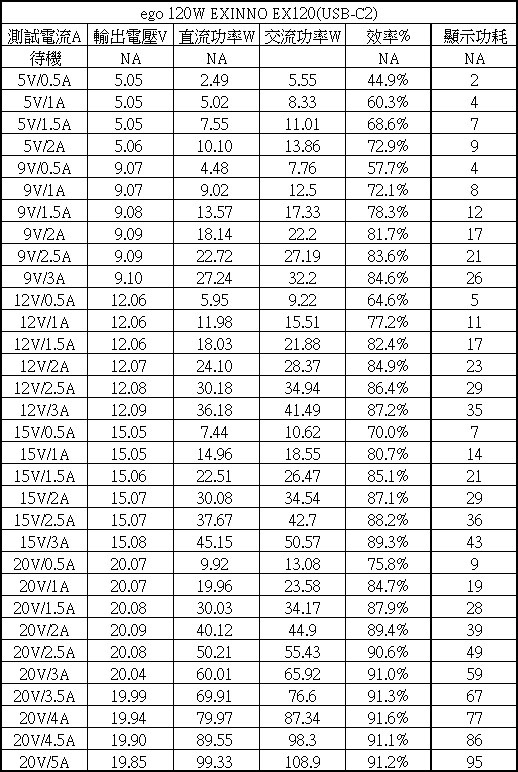

▼USB-C2各組輸出轉換效率表,整體輸出轉換效率在44.9%至91.6%之間,顯示功耗值與實際直流功率之間的比較如表所示

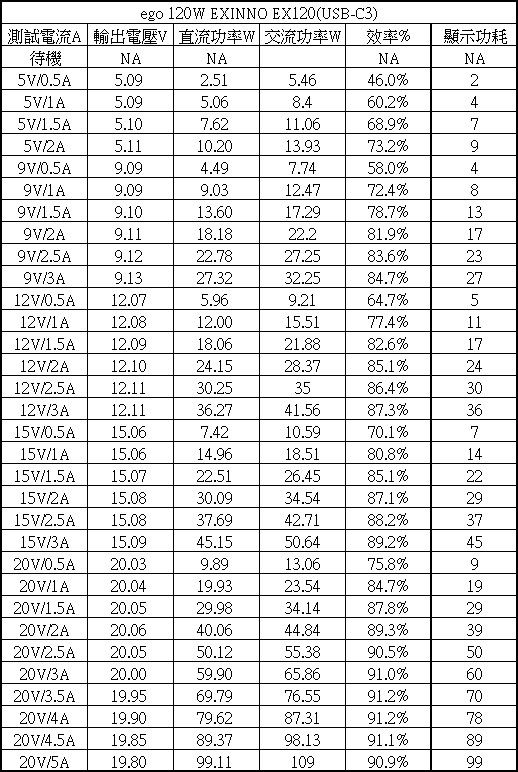

▼USB-C3各組輸出轉換效率表,整體輸出轉換效率在46%至91.2%之間,顯示功耗值與實際直流功率之間的比較如表所示

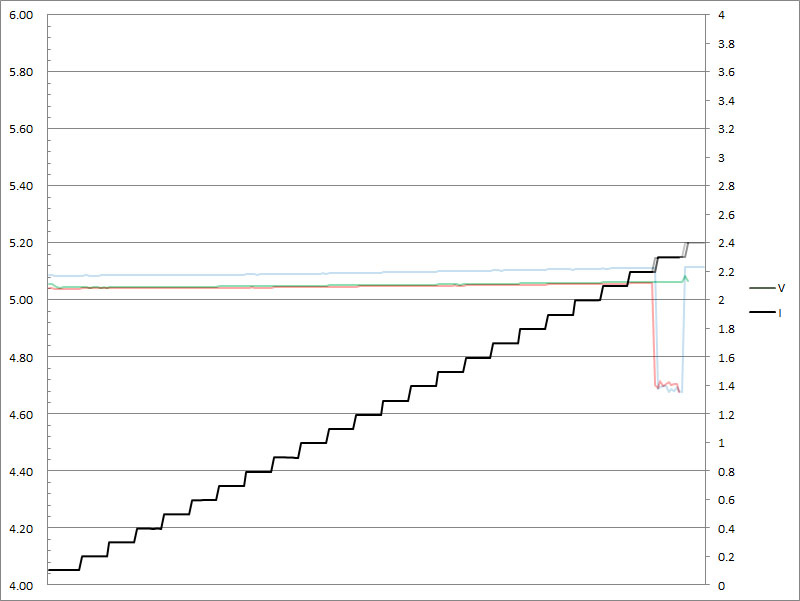

▼USB-C1(紅)/C2(綠)/C3(藍)搭配5A線材的固定檔5V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過2.3A(C1)/2.3A(C2)/2.4A(C3)便會截止
▼USB-C1(紅)/C2(綠)/C3(藍)搭配5A線材的固定檔9V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.3A(C1)/3.4A(C2)/3.3A(C3)便會截止
▼USB-C1(紅)/C2(綠)/C3(藍)搭配5A線材的固定檔12V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.3A(C1)/3.4A(C2)/3.3A(C3)便會截止
▼USB-C1(紅)/C2(綠)/C3(藍)搭配5A線材的固定檔15V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.3A(C1)/3.4A(C2)/3.3A(C3)便會截止

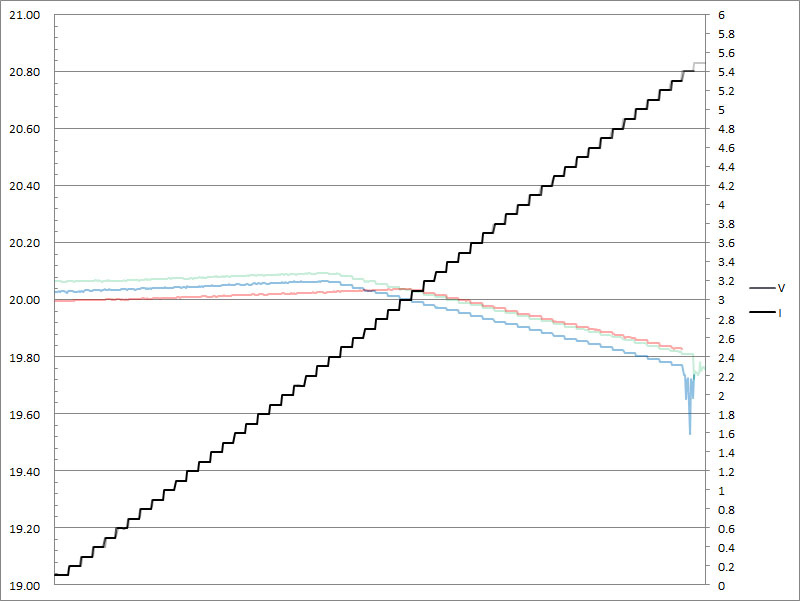

▼USB-C1(紅)/C2(綠)/C3(藍)搭配5A線材的固定檔20V輸出負載測試,隨著電流增加,前半段輸出電壓微幅上升,後半段輸出電壓下降,當輸出電流超過5.3A(C1)/5.5A(C2)/5.4A(C3)便會截止

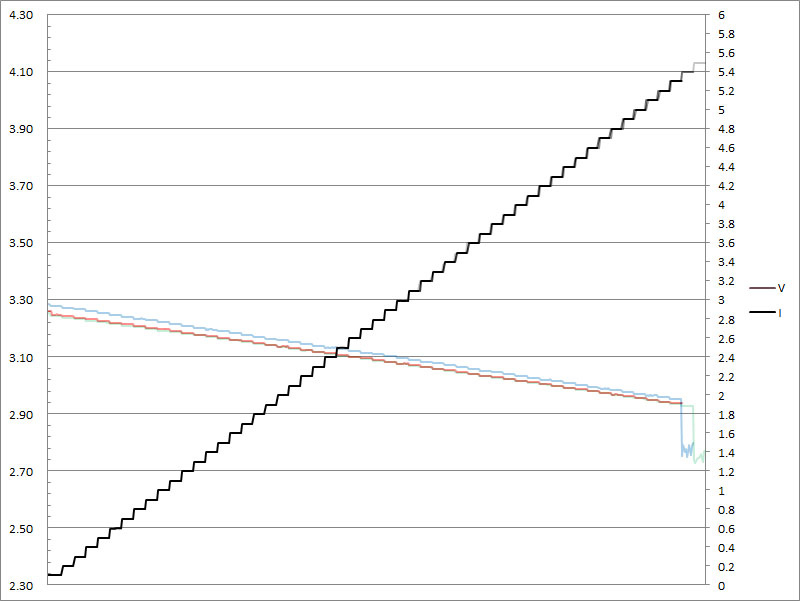

▼USB-C1(紅)/C2(綠)/C3(藍)搭配5A線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過5.3A(C1)/5.5A(C2)/5.4A(C3)便會截止
▼USB-C1(紅)/C2(綠)/C3(藍)搭配5A線材的PPS檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過5.3A(C1)/5.5A(C2)/5.4A(C3)便會截止

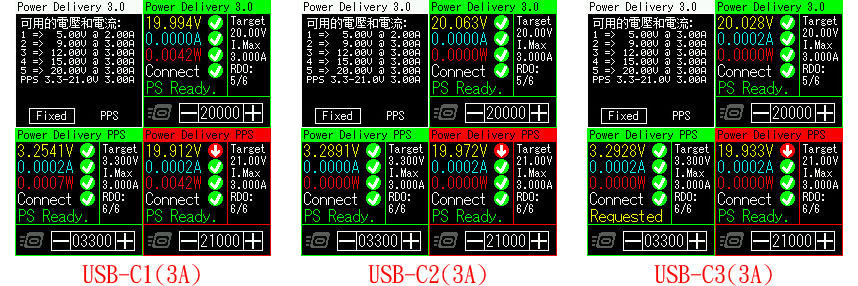

▼USB-C1/C2/C3單獨使用並搭配3A線材,固定檔提供5V/2A、9V/3A、12V/3A、15V/3A、20V/3A、PPS檔提供3.3-21V/3A

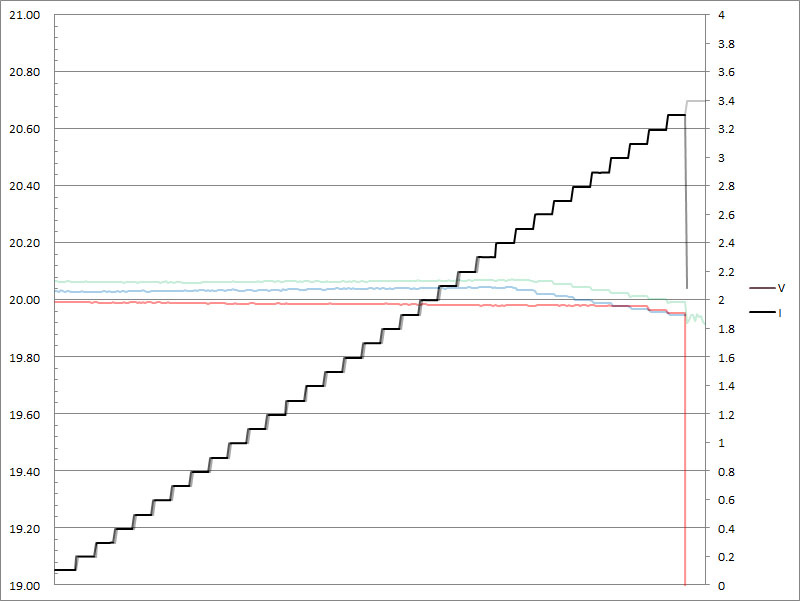

▼USB-C1(紅)/C2(綠)/C3(藍)搭配3A線材的固定檔20V輸出負載測試,隨著電流增加,C1輸出電壓微幅下降,C2/C3前半段輸出電壓微幅上升,接近後半段輸出電壓下降,當輸出電流超過3.3A(C1)/3.4A(C2)/3.3A(C3)便會截止

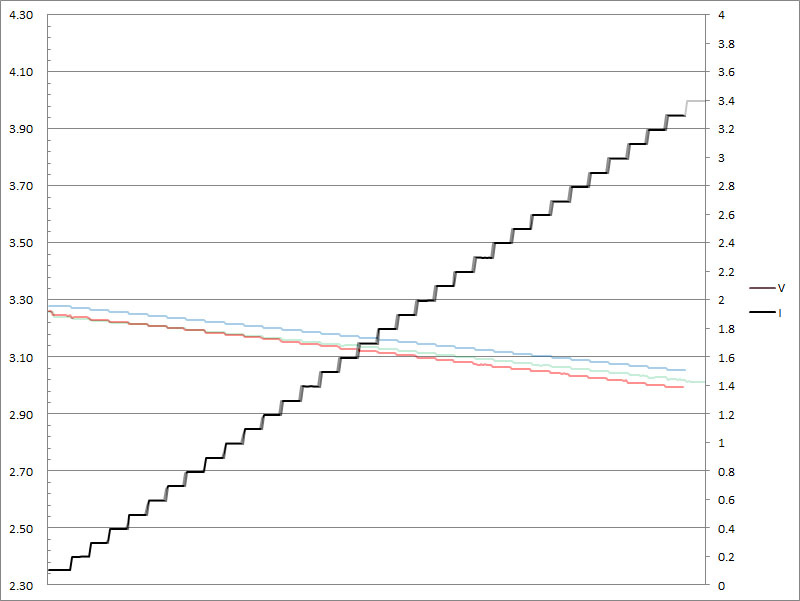

▼USB-C1(紅)/C2(綠)/C3(藍)搭配3A線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A(C1)/3.4A(C2)/3.3A(C3)便會截止

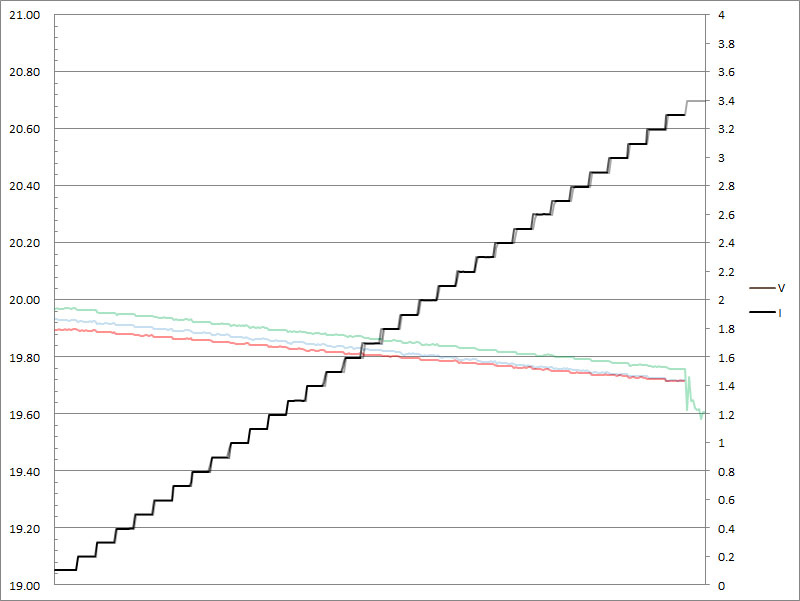

▼USB-C1(紅)/C2(綠)/C3(藍)搭配3A線材的PPS檔20V輸出負載測試,隨著電流增加,輸出電壓下降,當輸出電流超過3.3A(C1)/3.4A(C2)/3.3A(C3)便會截止

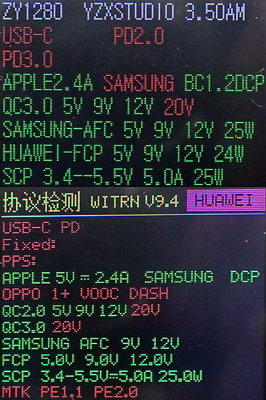

▼USB-A1單獨使用,充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A
▼USB-A2/A3單獨使用,充電定義支援QC2.0/3.0、AFC、FCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

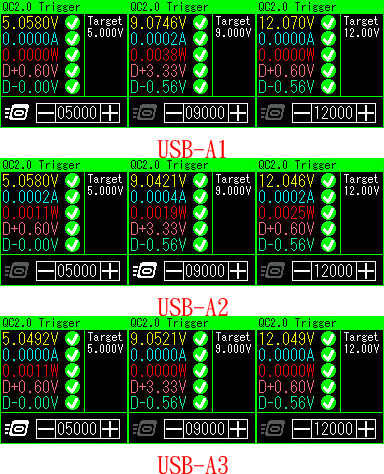

▼USB-A1/A2/A3的5V/9V/12V空載輸出電壓

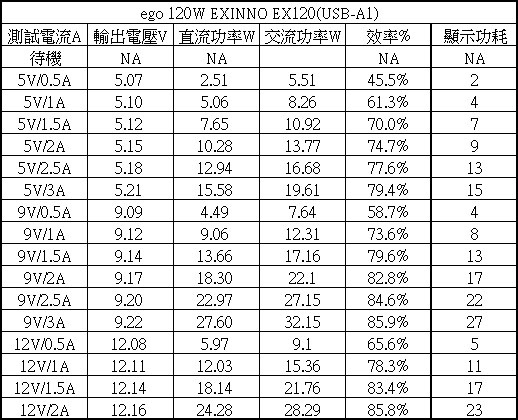

▼USB-A1各組輸出轉換效率表,整體輸出轉換效率在45.5%至85.9%之間,顯示的功耗值與實際直流功率之間的比較如表所示
▼USB-A1(黃)的5V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.2A便會截止

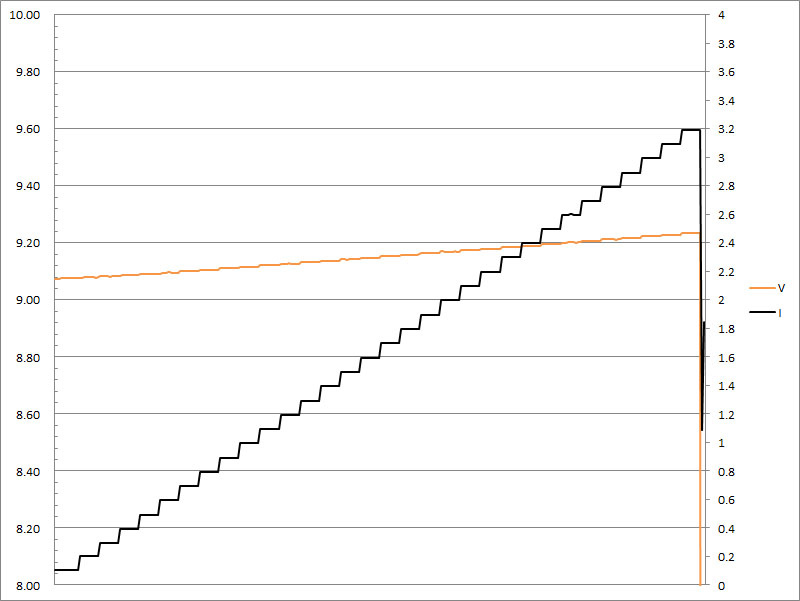

▼USB-A1(黃)的9V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.2A便會截止

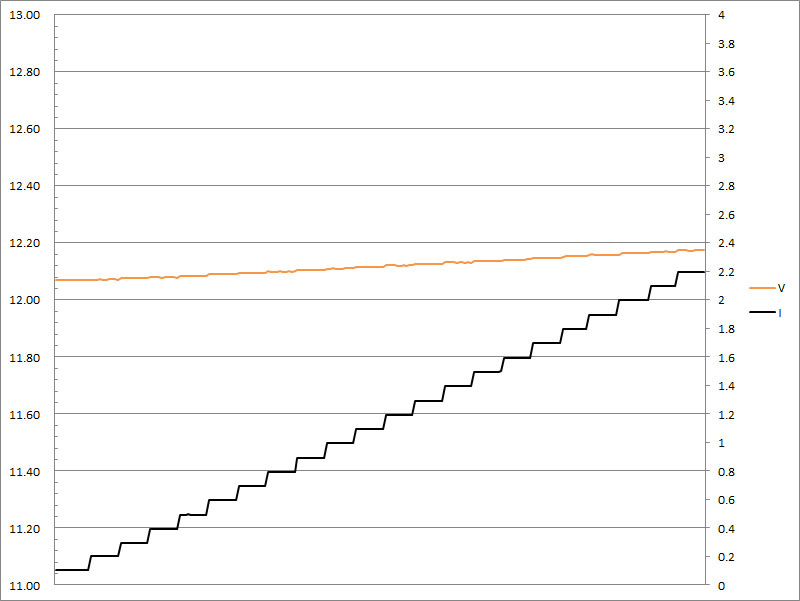

▼USB-A1(黃)的12V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過2.2A便會截止

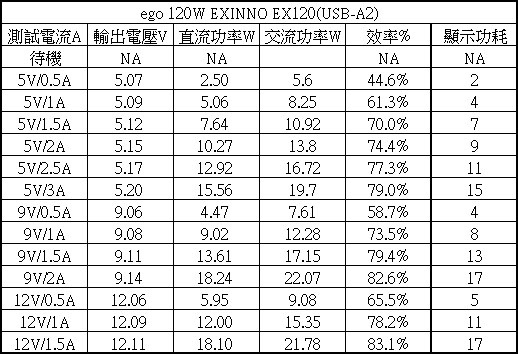

▼USB-A2各組輸出轉換效率表,整體輸出轉換效率在44.6%至83.1%之間,顯示的功耗值與實際直流功率之間的比較如表所示
▼USB-A3各組輸出轉換效率表,整體輸出轉換效率在44.9%至83.2%之間,顯示的功耗值與實際直流功率之間的比較如表所示

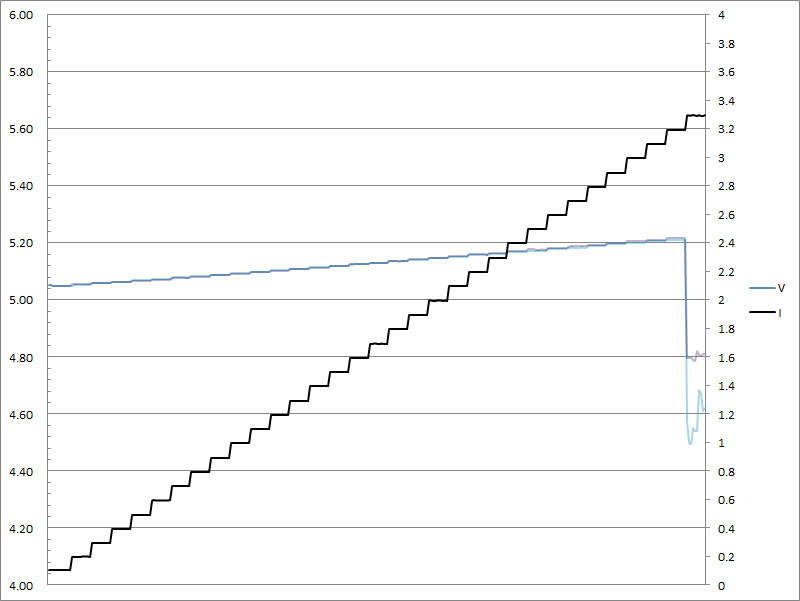

▼USB-A2(藍)/A3(紫)的5V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過3.3A便會截止

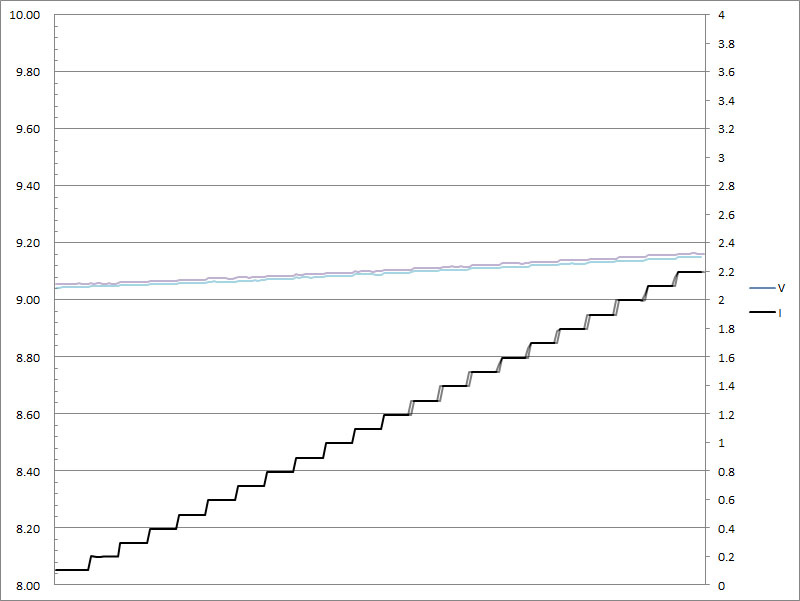

▼USB-A2(藍)/A3(紫)的9V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過2.2A便會截止
▼USB-A2(藍)/A3(紫)的12V輸出負載測試,隨著電流增加,輸出電壓微幅上升,當輸出電流超過1.7A便會截止

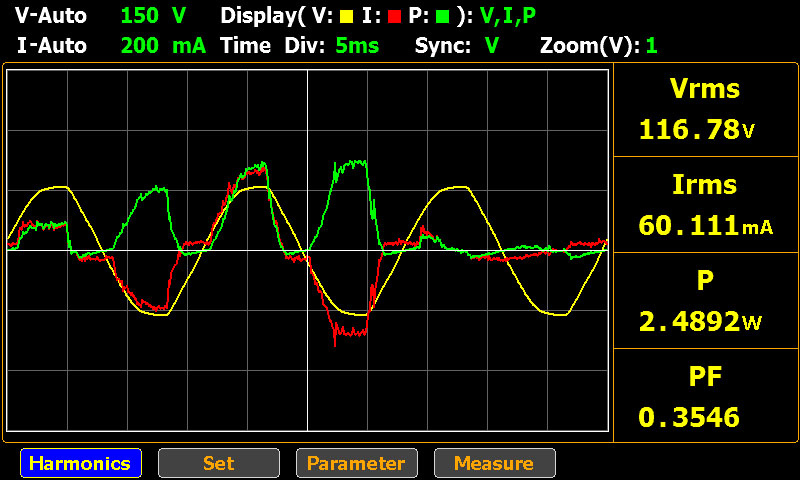

▼插上交流電源,即使不連接任何輸出,空載耗電量都有2.49W左右,本體也會微微發熱

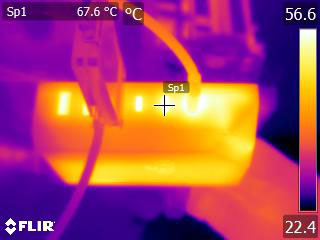

▼USB-C1輸出100W加上USB-A1輸出20W連續一小時後本體的紅外線熱影像圖
▼USB-C1輸出100W加上USB-A1輸出20W連續一小時後連接埠處的紅外線熱影像圖
測試總結:
◆具備3個USB-C及3個USB-A輸出,自動偵測主流快充協議
◆各埠具備輸出功率即時顯示器,可用按鍵開啟/關閉,平均誤差在1W上下,但C2埠的最大誤差可達4W
◆可收折式US插頭設計加上UK/AU/EU轉換插頭配件,可直接插在插座上使用,也可接上專用延長線放桌上使用
◆具備主動功率因數修正,輸出20V/0.2A時功率因數大於0.8,輸出20V/1.2A時功率因數大於0.95
◆各輸出埠中最低效率44.6%,最高效率91.6%,輸出功率越低效率越差
◆空載功耗2.4W,插上電源即使不使用都會微微發熱,不用時最好拔除插頭
◆輸出具備電壓補償功能(除了PPS檔),輸出於電流超額時截止,具備過電流保護
◆C1/C2/C3輸出最大100W;C1+C2輸出最大60W(C1)+60W(C2);C1+C2+C3輸出最大60W(C1)+45W(C2)+18W(C3);C1+C2+C3+A1輸出最大60W(C1)+18W(C2)+18W(C3)+25W(A1);C1+C2+C3+A1+A2輸出最大45W(C1)+18W(C2)+18W(C3)+25W(A1)+18W(A2);C1+C2+C3+A1+A2+A3輸出最大30W(C1)+18W(C2)+18W(C3)+18W(A1)+18W(A2)+18W(A3)
報告完畢,謝謝收看
