經歷過之前那篇充滿了悲劇的開箱即關箱的文字之後

( ASUS ROG MAXIMUS Z690 FORMULA 充滿悲劇的第 12 代 CPU 高階主機板開箱即關箱文 欲哭無淚 )

我們感受到華碩在保固處理這方面的誠意

在送回皇家莫約兩個星期的處理時間後(當時正值 Omicron 疫情升溫，隔離條件依然嚴格)

接到了來自華碩維修工程師的電話

表示 ROG MAXIMUS Z690 FORMULA 全面缺料中(上海封城)

他們願意提供一張 ROG MAXIMUS Z690 EXTREME

問我們願不願意接受 ~ 於是一個不小心，這張主機板就來到了編輯部

這也是編輯部有史以來開箱自用的市售價格最貴主機板

原本是比想不開還要想不開的情況下才會買的東西，現在我們被迫擁有了

但....來的主機板並沒有標準包裝盒而是維修白盒

原因可能是怕我們轉賣掉它吧....

這張被迫擁有的主機板完全創下了狐仔工作室主機板單一市售價格最高的紀錄(原價屋售價 $29990)

基本上配置跟各品牌的高階配置都蠻像的(或是應該說 ~ 大家的最高階主機板都是長這副德性)

同樣的大量散熱器裝甲使得你在拿這張主機板時會感覺非常重

而且這張板子 Extended ATX 的主機板，會逼著使用者在挑選機殼時得更加注意了 (E-ATX 的機殼可選擇的數量更少了)

正 ROG 系列加上超大的散熱模塊，這樣的全覆蓋裝甲就是帥氣

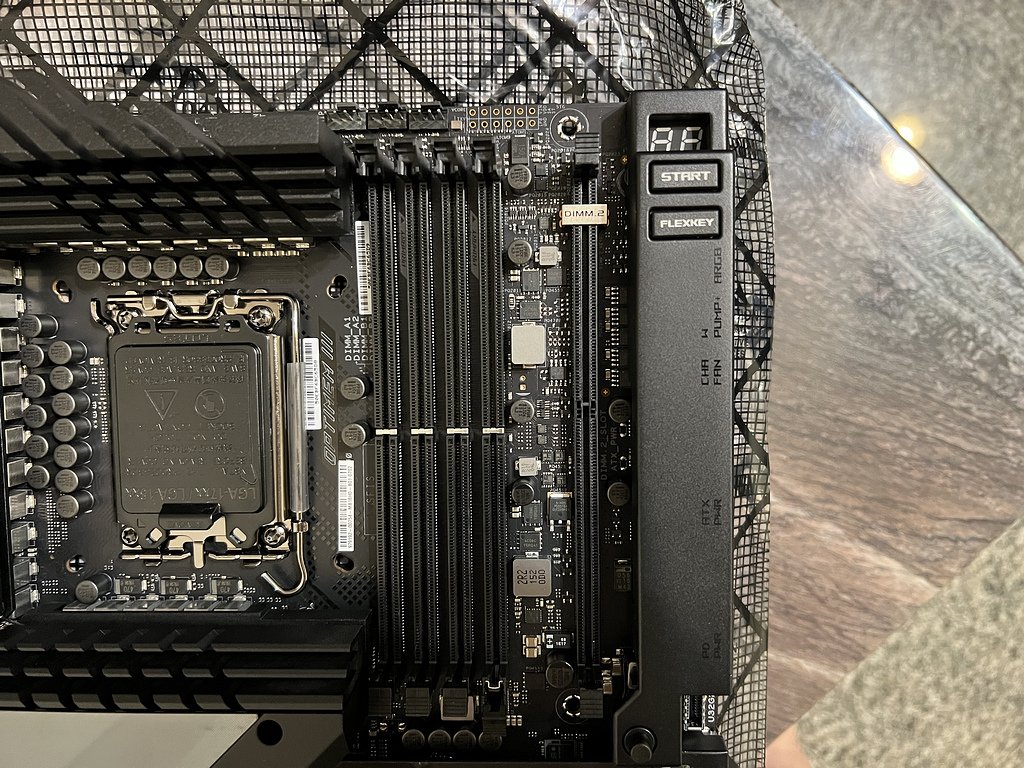

記憶體插槽有四隻 DDR5 插槽，最大總容量為 128GB

不可能需要擔心 RAM 的超頻問題，這張可是 ROG 在 Z690 的最高階主機板

好朋友直接插滿四條 DDR5 還是輕鬆跑到 DDR5 5200

這樣應該很可以的啦

PCIe 在這張主機板上只剩下三條

PCI_E1 最高可支援 PCIe 5.0 x16

PCI_E3 最高可支援 PCIe 5.0 x16

但是兩個插槽同時有顯示卡或其他介面卡時則支援 x8 + x8

PCI_E2 最高可支援 PCIe 4.0 x4

ROG MAXIMUS Z690 EXTREME 上面同樣是有酷炫設計

這個則是華碩設計在主機板上很炫砲的 LCD 資訊顯示螢幕

根據設定可以顯示一些溫度上的資訊，以及顯示開機時的除錯資訊

而且下方躲的是一樣的 M.2 SSD 模組插槽，散熱器比 FORMULA 的厚

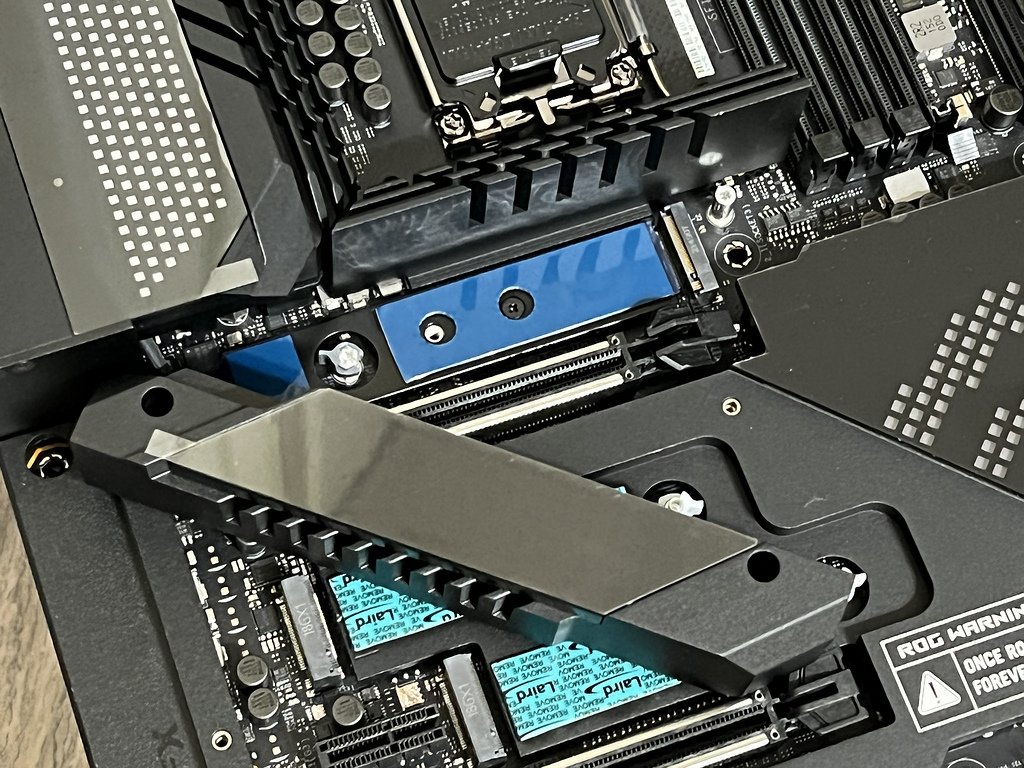

打開 M.2 的散熱器裝甲

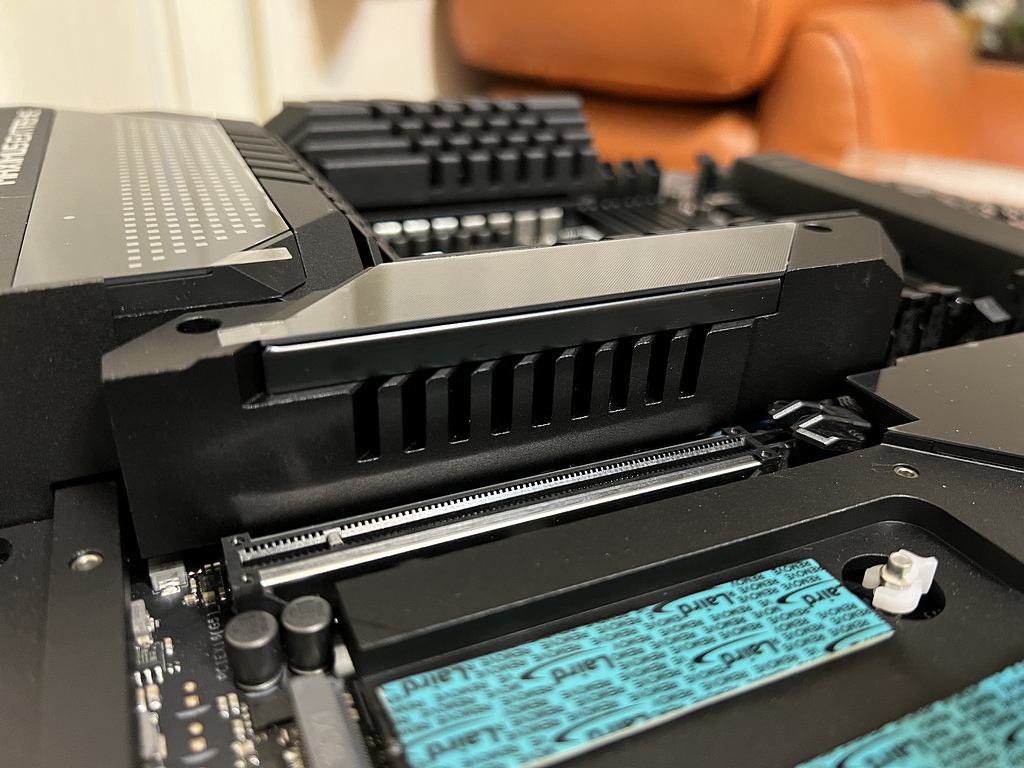

可以看到 SSD 的插槽底部也設置了散熱器

一是第一條 M.2，速度上支援 PCIe 5.0 x4 mode

這也是華碩少數主機板上插槽直接支援 5.0 規格的

但是在安裝 PCIe 5.0 SSD 的同時，第二條 PCIe 16X 將被關閉

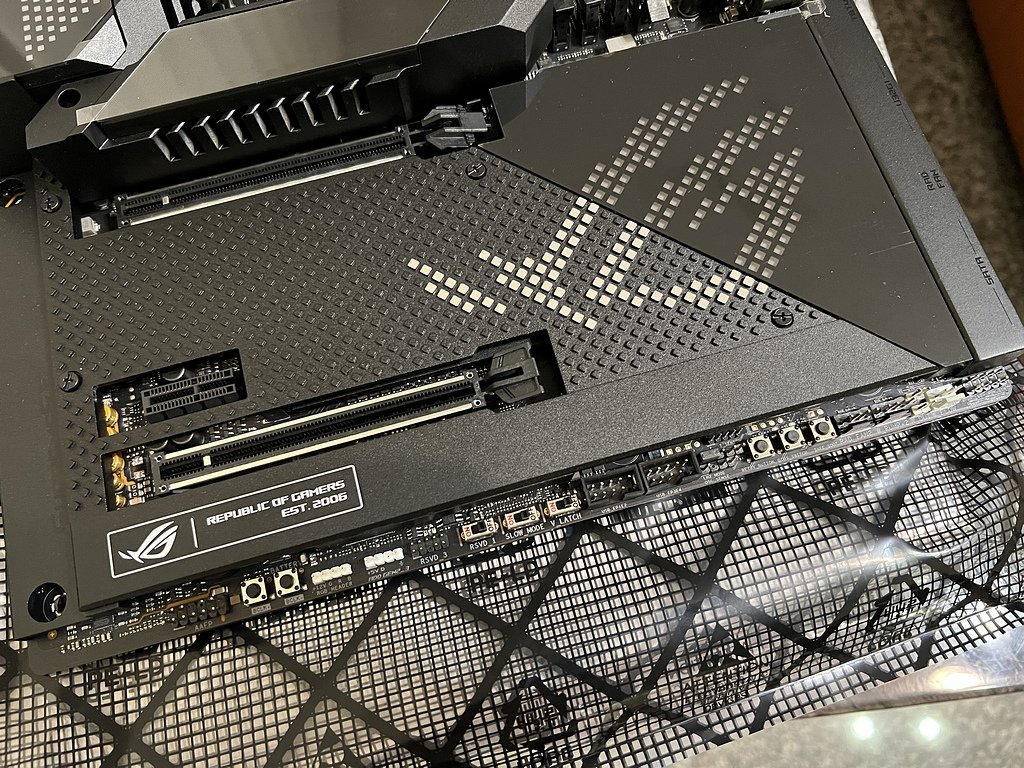

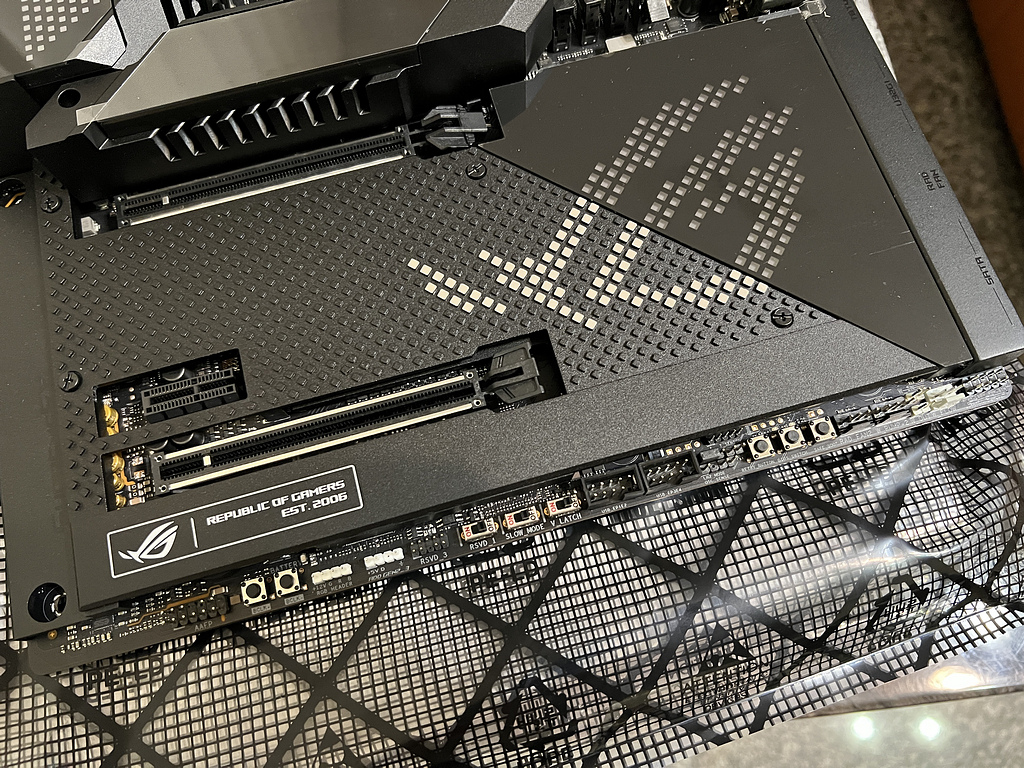

PCIe 區域也是整片冷鍛式鋁合金材質的裝甲版

主機板底部除了常見的 ARGB 連接或者 USB 接腳之外

也是有許多超頻時會用到的開關設計

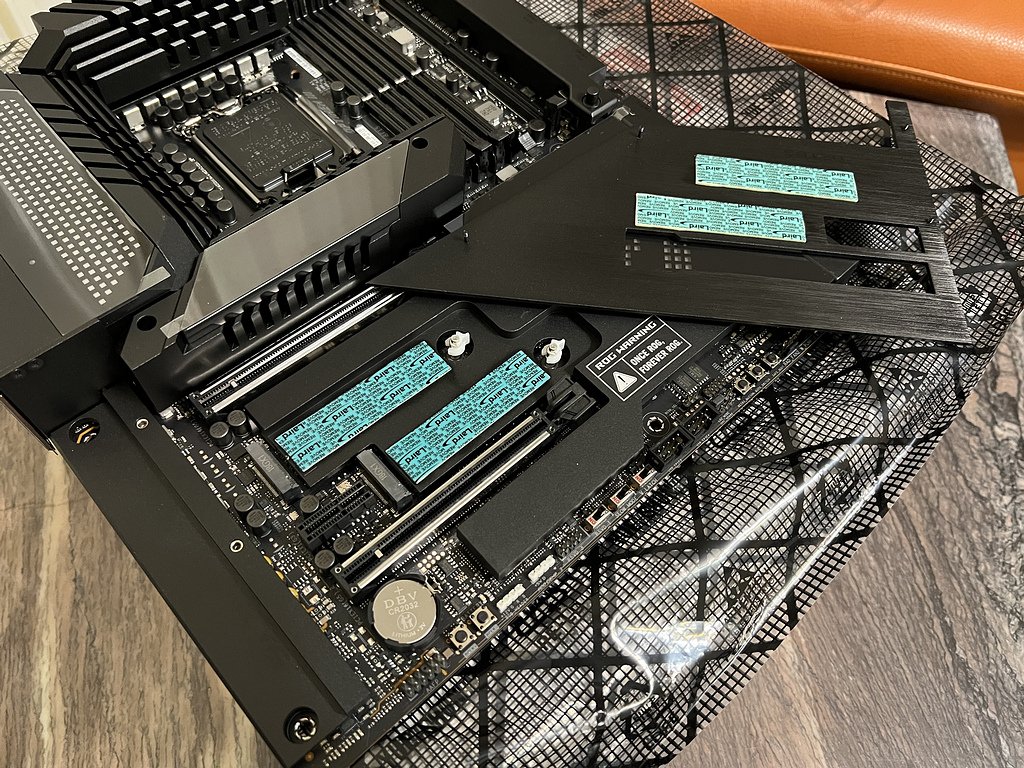

下方的 M.2 由上而下

M2_2 最高可支援 PCIe 4.0 x4

M2_3 最高可支援 PCIe 4.0 x4 & SATA modes

另外，雖然 Ｍ.2_2 支援 m.2 SATA，但個人強烈建議您還是善用 2.5" SATA 吧

也因為是 EXTREME 關係，配置也非常 EXTREME

目前主機板上的 SSD 散熱都上下面有散熱器以及導熱矽膠墊的設計

供電給了 24+1 向的整合式功率級，額定 105A 的智慧供電模組

以及 ProCool II 電源連接器、MicroFine 合金電感及頂級金屬電容

可以確保你安裝 i9-12900K 時，可以得到穩定好品質的電力支持

並且配備配備加大 VRM 散熱器

散熱器之間並且以導熱管串接，以達到最佳散熱效果

同時大家可以注意一下散熱器角度斜上，方便讓使用者安裝大型塔扇甚至於 AIO 水冷

但其實原廠還出了個更高階的套裝組合 ROG MAXIMUS Z690 EXTREME GLACIAL

搭載了整合式 EK® Ultrablock 水冷模組，全面覆蓋 CPU、VRM 一直到晶片組的位置

持續被保留使用的 Debug 燈，當然燈不夠炫

所以華碩很貼心地增加了剛剛我們提過的 LCD 螢幕除錯資訊顯示

另外 ROG EXTREME 的設計傳統也是全裝甲完全包覆

所以這邊當然連主機板上的預設按鈕以及周遭完全都被黑色裝甲包覆

除此之外還有超多關於超頻時用來測試電壓等相關參數的接點

這張主機板同樣因為花俏的功能實在太多了

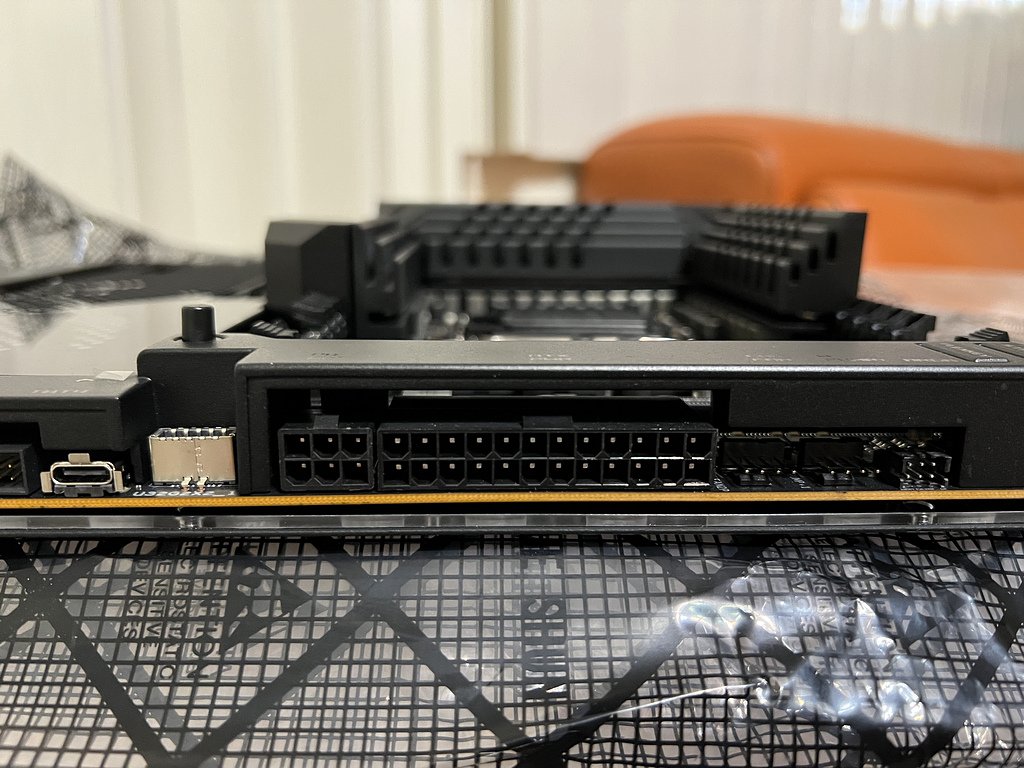

主電源供應的 24PIN 不夠吃還額外需要一個 12V 6PIN

純黑色盔甲上的按鈕式協助快速卸除顯示卡的機構

這樣一來拆顯卡就不需要再拿一隻長長的起子了

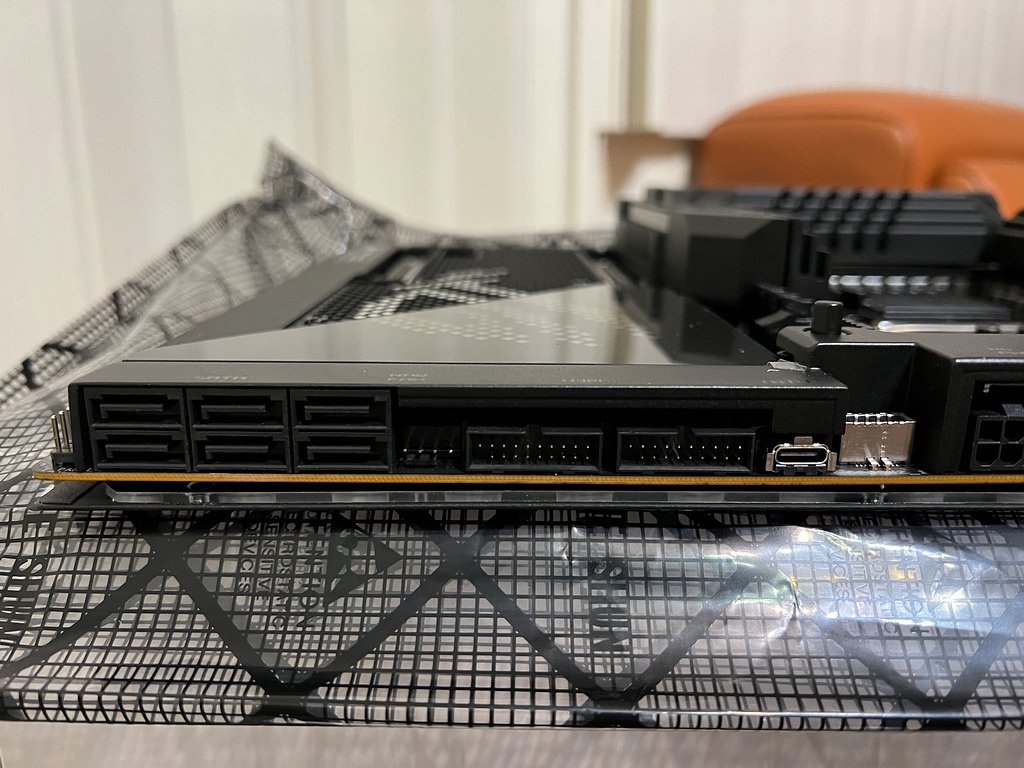

而且還有更多的 FAN 及 PUMP  4PIN 接腳

前置 USB 給的是兩組 USB3.2 Gen1 與 一組 USB3.2 Gen 2x2(支援 TYPE-C)

這邊也還躲了個 THUNDERBOLT™ 4 TYPE-C 連接埠

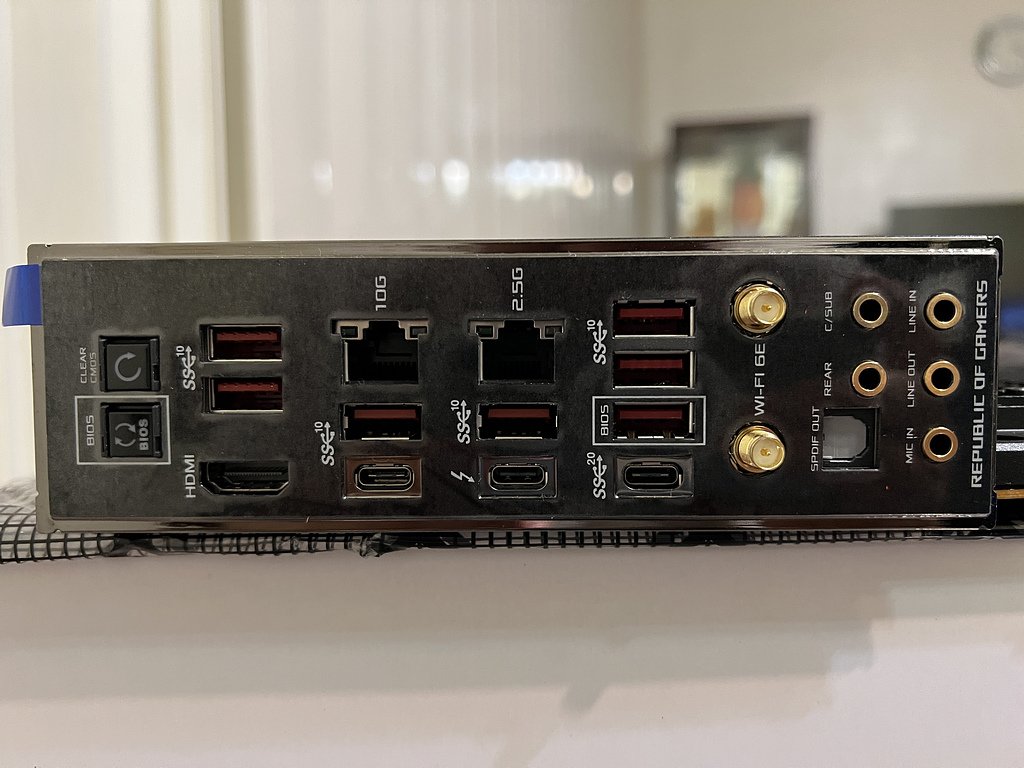

後方的 I/O 其實還是有保留蠻多有趣的設計

包含了 Clear CMOS Button 以及 Flash BIOS Button

但是這裡已經完全看不到 USB 2.0 的連接埠了

另外還是保留了 HDMI 讓你可以在顯卡燒壞時用內顯

一組 Thunderbolt™ 4(Type-C)

總共七組 USB 3.2 Gen 2 10Gbps (Type-A*6+Type-C)

以及一組 USB 3.2 Gen 2 x2 20Gbps Type-C

並且配備兩組實體 RJ-45 網路卡

1 x Intel® 2.5Gb Ethernet / 1 x Marvell® 10Gb Ethernet

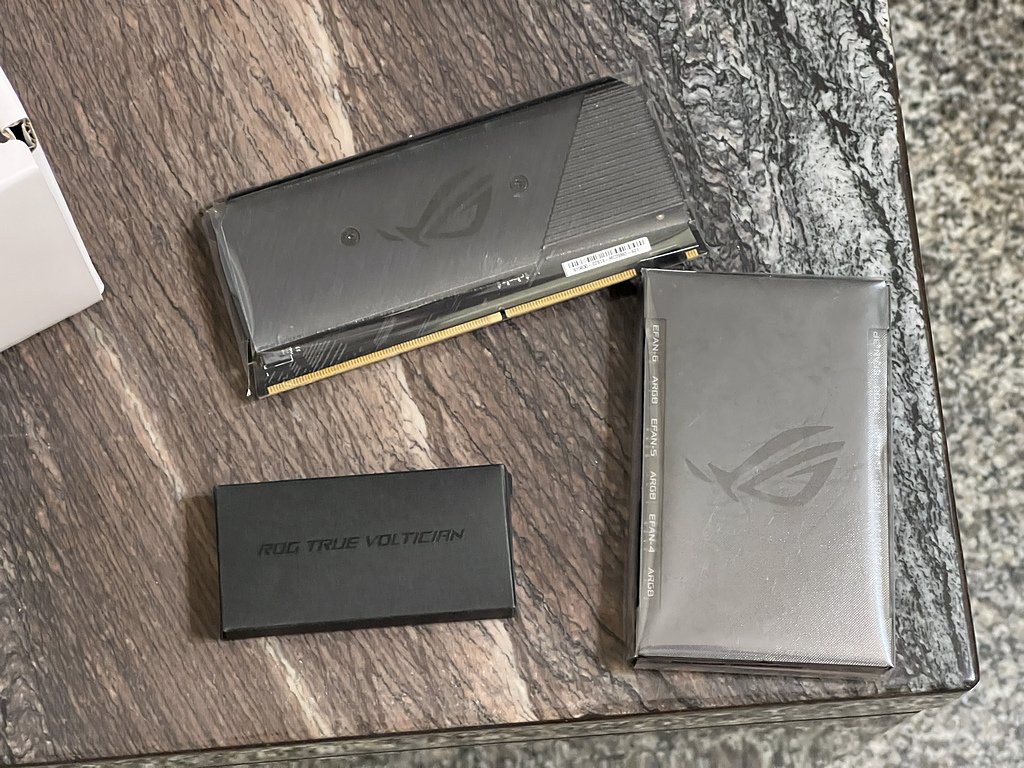

另外接下來就要介紹各種 ROG MAXIMUS Z690 EXTREME 專屬小配件

但這些東西其實在主機板交換回來時是都沒有的

回來的完全是空的配件盒，就單只有一張主機板

經由這邊跟華碩的負責窗口不斷反應，因為原先配備的配件根本沒有多大意義

如果沒有 EXTREME 專屬小配件這張主機板也有許多有趣的功能無法使用

而經過的幾次溝通，也表明我們願意把原本 Z690 FORMULA 全新的配件退回

以交換 Z690 EXTREME 的專屬配件後

華碩的工程師答應為我們專案爭取

最後將盒中將近九成的配件以快遞寄到我們手中

在此深深感謝華碩工程師以及窗口在這段時間的協調與幫助

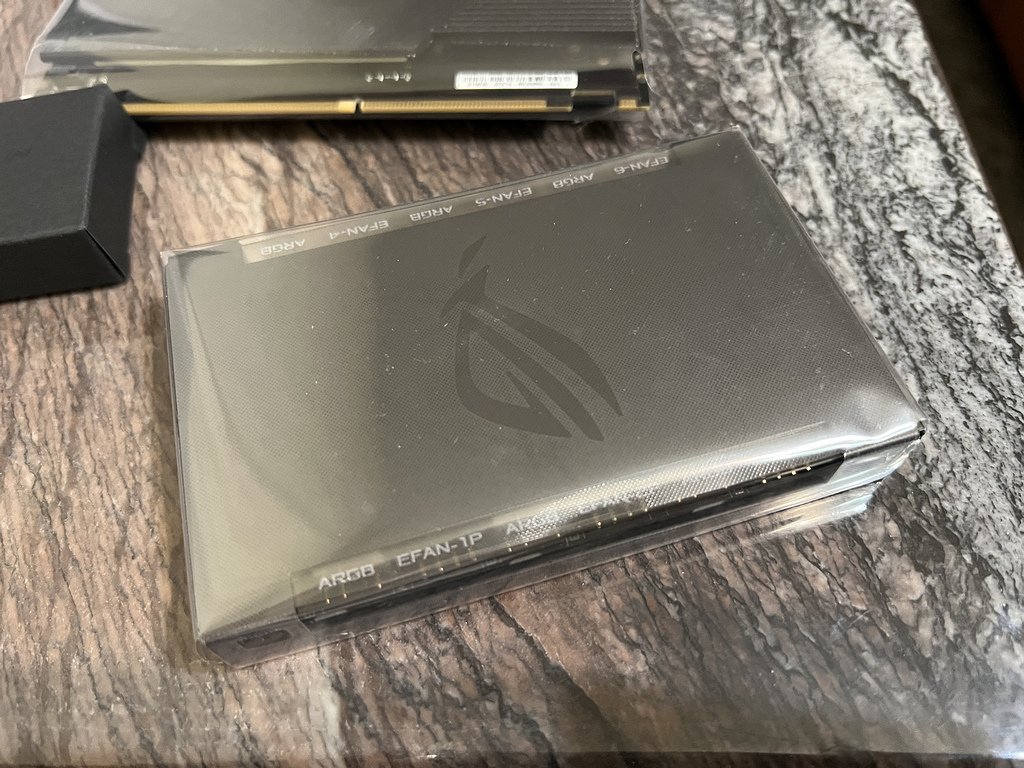

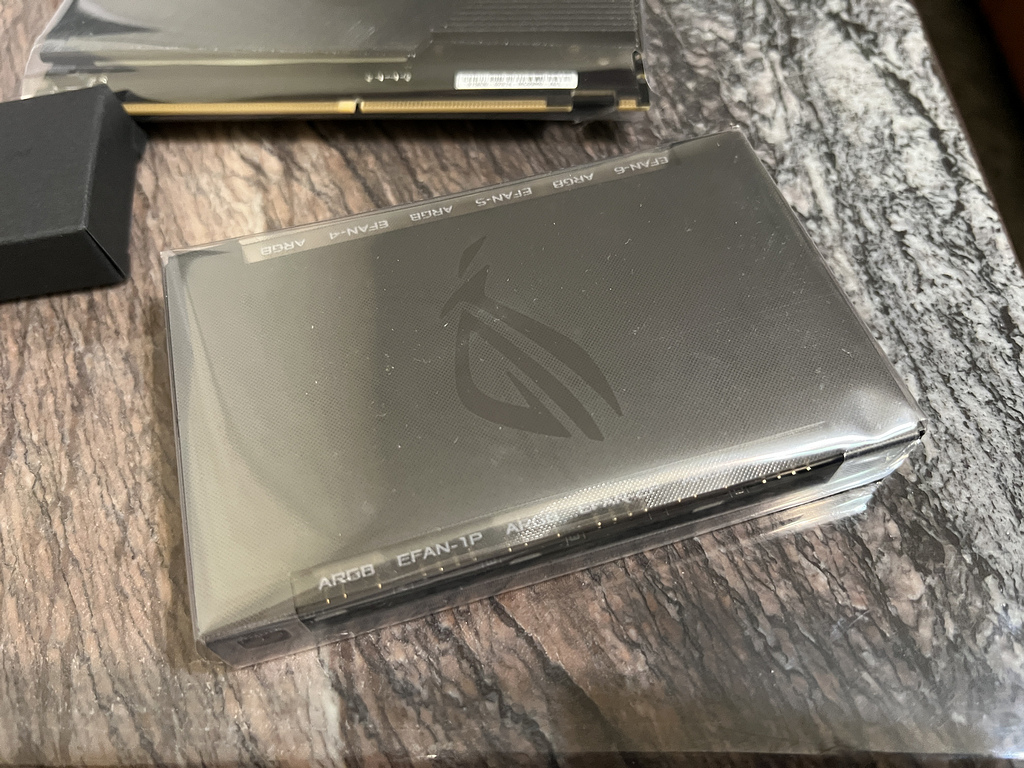

首先這個是華碩專用的擴充風扇 以及 ARGB 專屬控制盒

如果喜歡把機殼搞成七彩霓虹燈以及吸塵器(開玩笑地)

就不需要另外到外面買配件了

ROG DIMM.2 專屬 SSD 擴充卡

可讓兩個 M.2 硬碟機透過 DDR4 介面連接

這個設計目前在 Z690 系列僅 EXTREME 及 APEX 主機板有

(至少狐仔目前只有看到這兩張主機板有)

ROG TRUE VOLTICIAN

可以擴充在主機板上，並透過連接線來顯示 OSCILLOSCOPE SYSTEM

來即時電壓波形曲線，並能在DATA ANALYSIS紀錄相關數據儲存成*.CSV格式

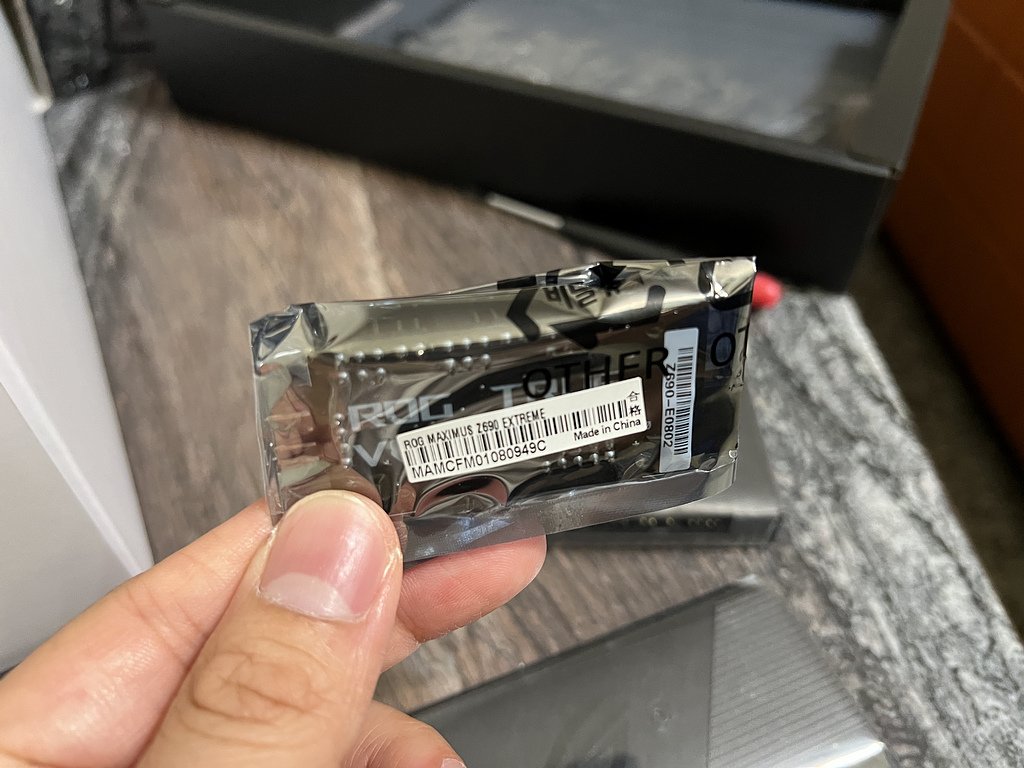

除此之外還有各種連接線才以及螺絲等等的小配件

以上報告完畢 ~ 祝我們接下來組裝主機板與下顆 CPU 一切都好且順利

並且開心完成整台新電腦的組裝

下一篇施工紀錄見
