開始之前 ~ 要先講兩件事

首先是,我對冷氣出風口與吸盤的固定方式實在有點信心上的問題

再來就是 ~ 此篇文字,狼大有拍影片給大家看 ~ 要看影片一定要到原文去看

原文在此 Baseus 倍思 City Light 車用電動 15W 無線充電座簡介測試

/tmp/phpoYMKXx

產品特色:
●按壓兩側按鈕開關會以電動方式開啟/關閉固定夾具,紅外線偵測功能,感應到手機會自動關閉固定夾具
●內建儲存電能的電容,熄火斷電後仍可開啟/關閉固定夾具數次,可輕鬆取下手機

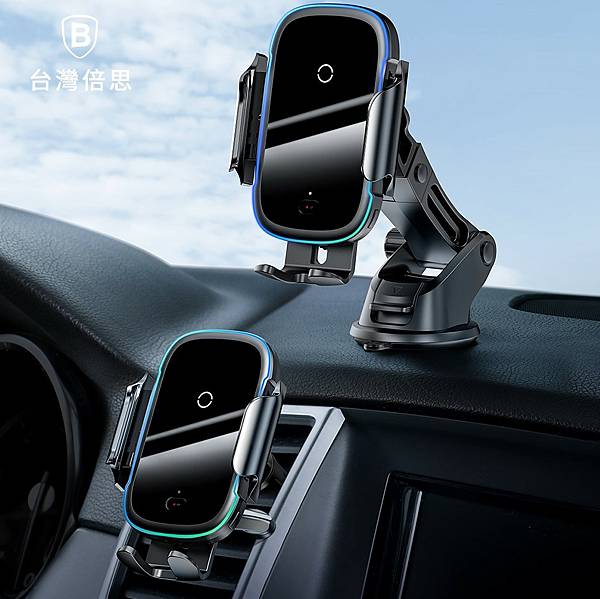

●提供兩種安裝支架,吸盤伸縮支架及出風口夾子,可安裝在擋風玻璃、中控台、出風口
●無線充電面板周圍有炫彩狀態燈,可指示目前運作狀態
●QI認證無線充電,提供5W/7.5W/10W/15W無線充電功率,Android最高支援15W,Apple最高支援7.5W
●提供過溫保護/設備匹配保護/過流保護/短路保護/過壓保護/過功率保護/防反保護/電磁場保護/異物保護等九大保護,並通過NCC/BSMI認證

產品規格:
型號:WXHW03
適用機型:4.7-6.5英吋支援無線充電的手機
安裝方式:吸盤式、夾裝式
固定部位:擋風玻璃、中控台、水平葉片出風口(不支援圓形/放射狀/垂直出風口)
電源輸入:5V/2A、9V/2A、12V/1.67A
無線充電功率:5W、7.5W、10W、15W

▼外盒正面有商標、投保3000萬保險貼紙、產品名稱、產品外觀圖、兩種安裝方式示意圖、特色圖示


▼外盒背面有商標、使用情境說明、兩種安裝方式圖解說明、廠商資訊、NCC/BSMI/安規認證標誌、合格證、防偽驗證貼紙、條碼


▼外盒左/右側面有特色圖示

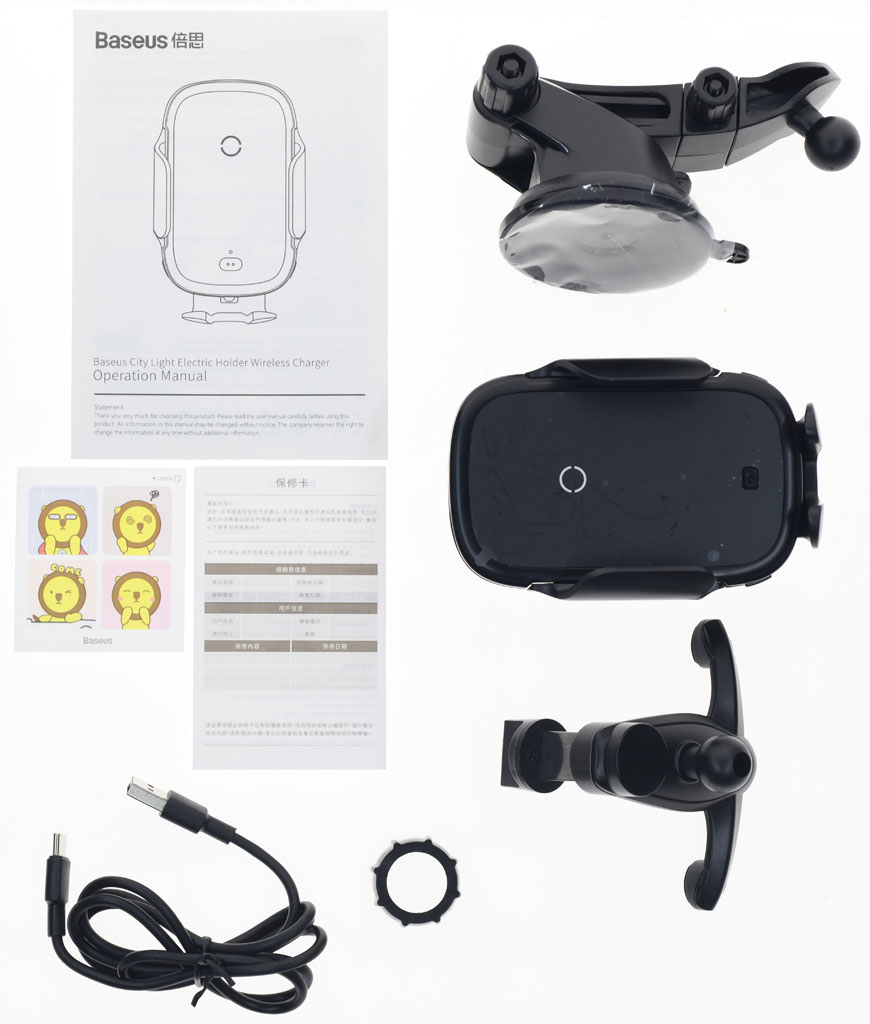

▼包裝內容,有使用說明書、貼紙、保固卡、USB-A to USB-C連接線、球頭夾持座鎖定環、吸盤伸縮支架、無線充電座、出風口夾子


▼無線充電座正面,左右有兩個採電動驅動的固定夾具,左右固定夾具下方各有一個按鈕,按下後會開啟/關閉固定夾具,無線充電盤上白色圓形標示為充電線圈中心,下方紅外線感應器偵測手機放上後會自動關閉固定夾具

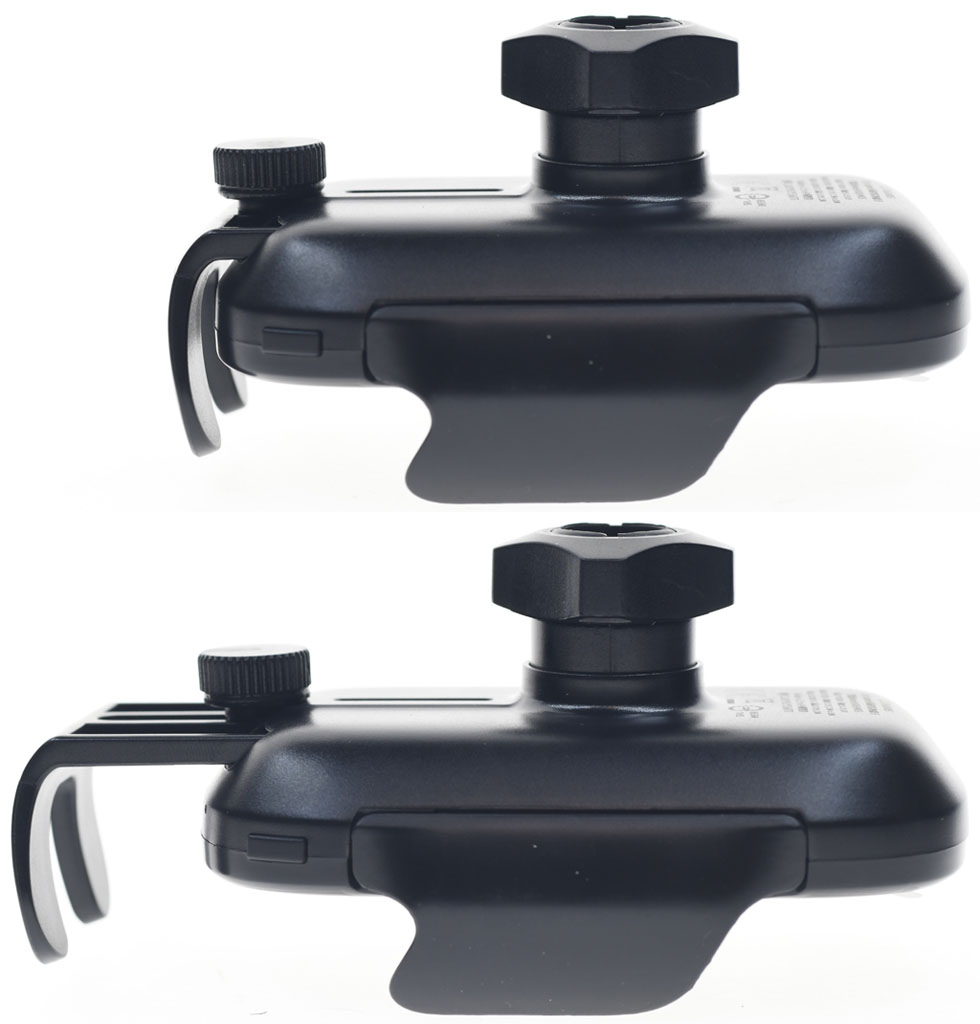

▼無線充電座背面有一個360度球頭夾持座,下方有一個可調整托架,鬆開托架固定螺絲後,可調整托架高度,讓手機無線充電線圈對準充電盤上圓形記號處,獲得最大無線充電傳輸效率


▼吸盤伸縮支架,吸盤可吸附在中控台或前擋風玻璃

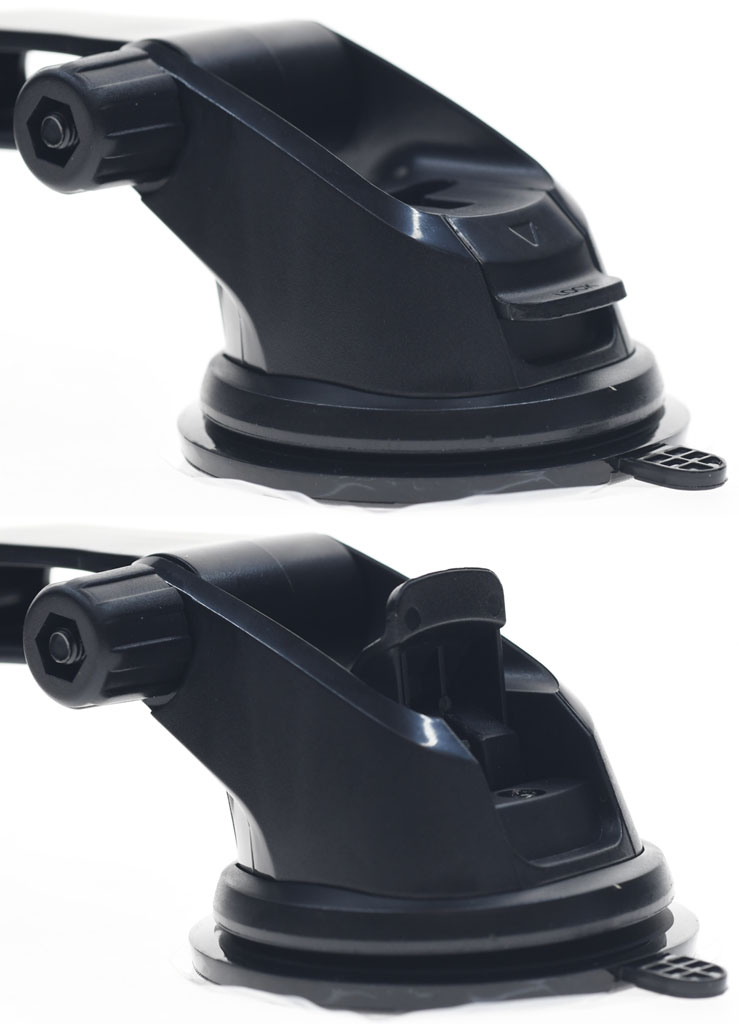

▼安裝固定時先清潔欲吸附處表面,撕開吸盤背面的透明膠膜,將吸盤固定開關往上打開(下圖),然後用力將吸盤按壓在欲吸附表面上,再將吸盤固定開關往下壓(上圖),就完成固定

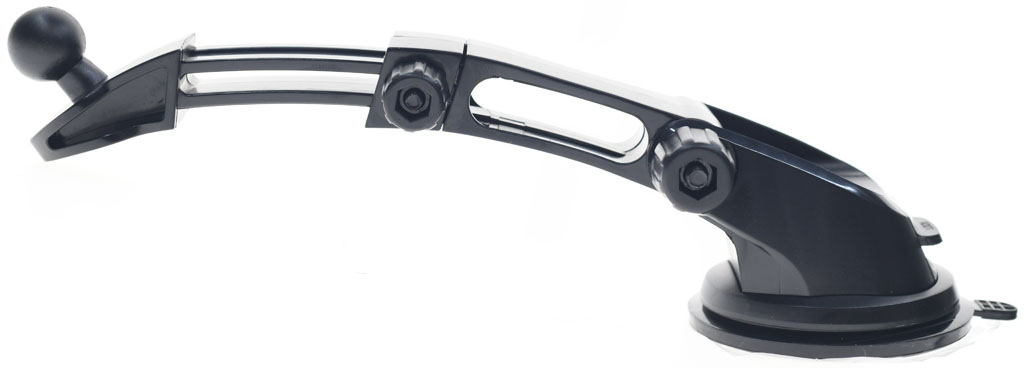

▼支臂可以調整角度及長度,以適合多種車款的中控台及擋風玻璃配置


▼支臂末端球頭與無線充電座連接示意圖


▼出風口夾子,一端有T字形托座,另一端有彈簧夾頭


▼T字形托座有海綿墊,避免弄傷車輛內裝

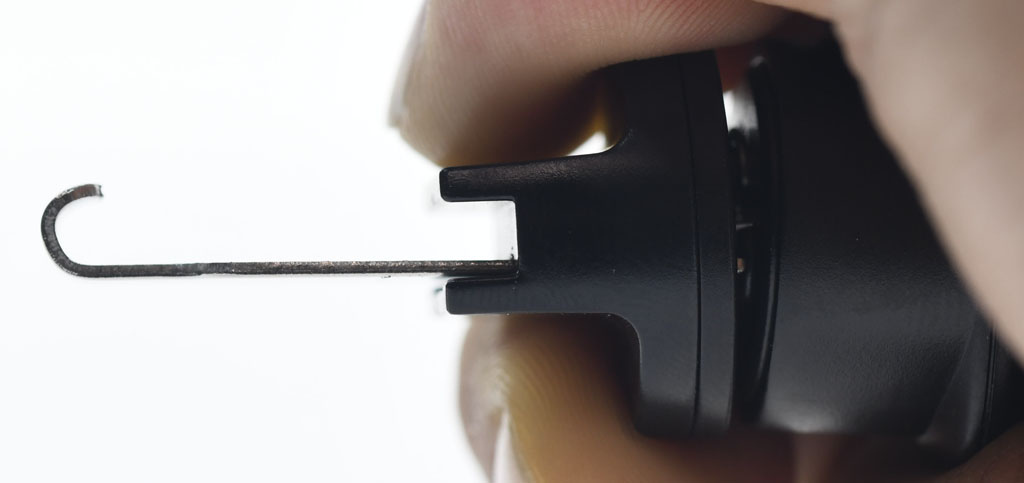

▼彈簧夾頭上塑膠帽用手指將其下壓,會露出彈簧夾頭的金屬鉤子,可勾住出風口的風向葉片,只能使用在水平葉片出風口,無法裝在圓形/放射狀/垂直出風口


▼出風口夾子的球頭與無線充電座結合示意圖


▼隨附USB-A to USB-C連接線,用來連接車充與無線充電座


▼插上車用充電器時,若支援快充,會觸發9V輸出,平常的待機電流如下圖


▼無線充電座操作示範影片,前8秒為待機狀態,炫彩狀態燈為綠光慢速環繞。9秒至30秒為按按鍵開啟及關閉固定夾具。33秒至37秒為紅外線偵測器感應到手機並自動閉合夾具。38秒至1分30秒為手機開始無線充電,此時炫彩狀態燈為綠光快速流轉

看影片點我前往

▼若偵測到異常,例如有異物或是放入不支援無線充電的手機,炫彩狀態燈會變成紅燈

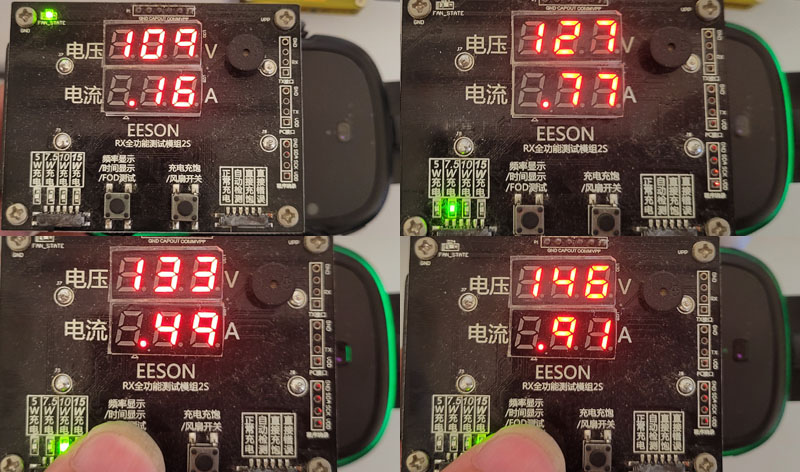

▼角落小黃表為無線充電座輸入電壓/電流,紅色七段顯示為無線充電輸出電壓/電流,分別測試5W(左上)、7.5W(右上)、10W(左下)、15W(右下)四種無線充電功率


▼分別測試5W(左上)、7.5W(右上)、10W(左下)、15W(右下)四種無線充電頻率

報告完畢,謝謝收看
