順著我們近期要組裝一台特殊的小主機機殼 ～ 銳利精悍的 COUGAR DUST 2 2022 Version

狐仔開始試著找出能夠符合多數人消費價值觀的 Mini-ITX 主機板

來讓大家可以在花的比較不心痛的情況之下，組裝出這一部很有特色的電腦主機

因為現今 DDR5 雖降價但仍舊昂貴，所以我們只好往 DDR4 規格的主機板前進

但 12th CPU ＋ B660 Mini-ITX + DDR4 這樣的組合有生產的廠家真的非常少 (以截稿當下的台灣市場來說)

除了號稱怪版之王的 ASRock 華擎有生產之外，另外一個選擇就是 GIGABYTE 技嘉了

思來想去我們決定組個技嘉信仰大全套來玩玩 (在原價屋買還有送 這一顆 SSD) 於是就決定選用這一張

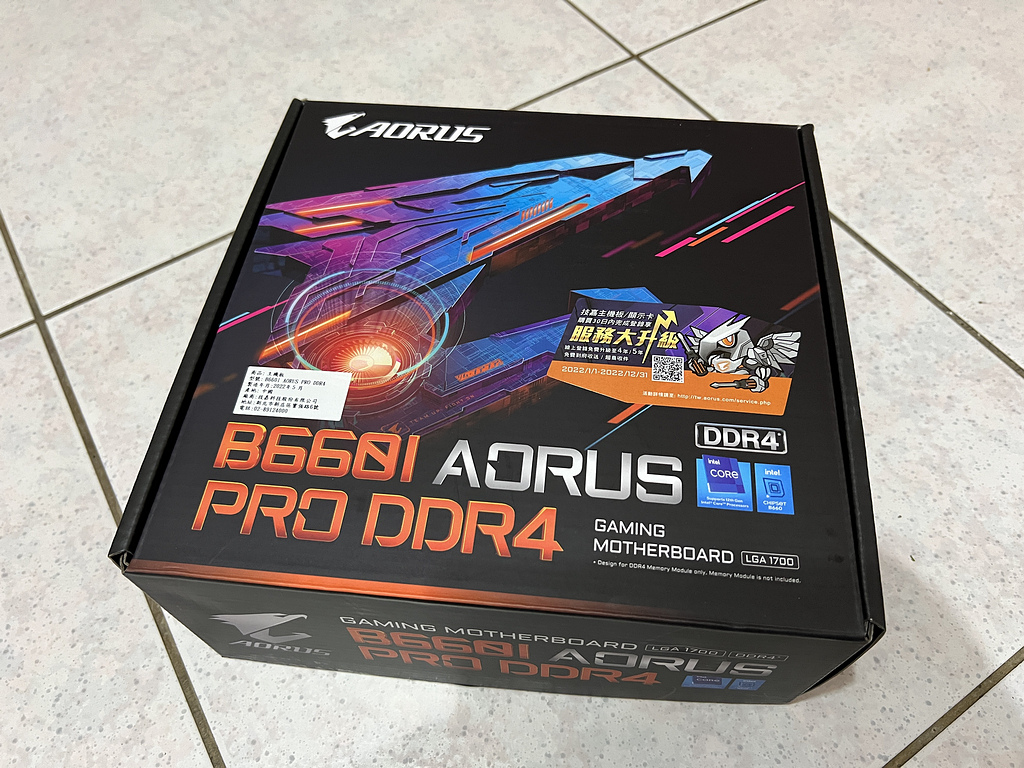

GIGABYTE B660I AORUS PRO DDR4

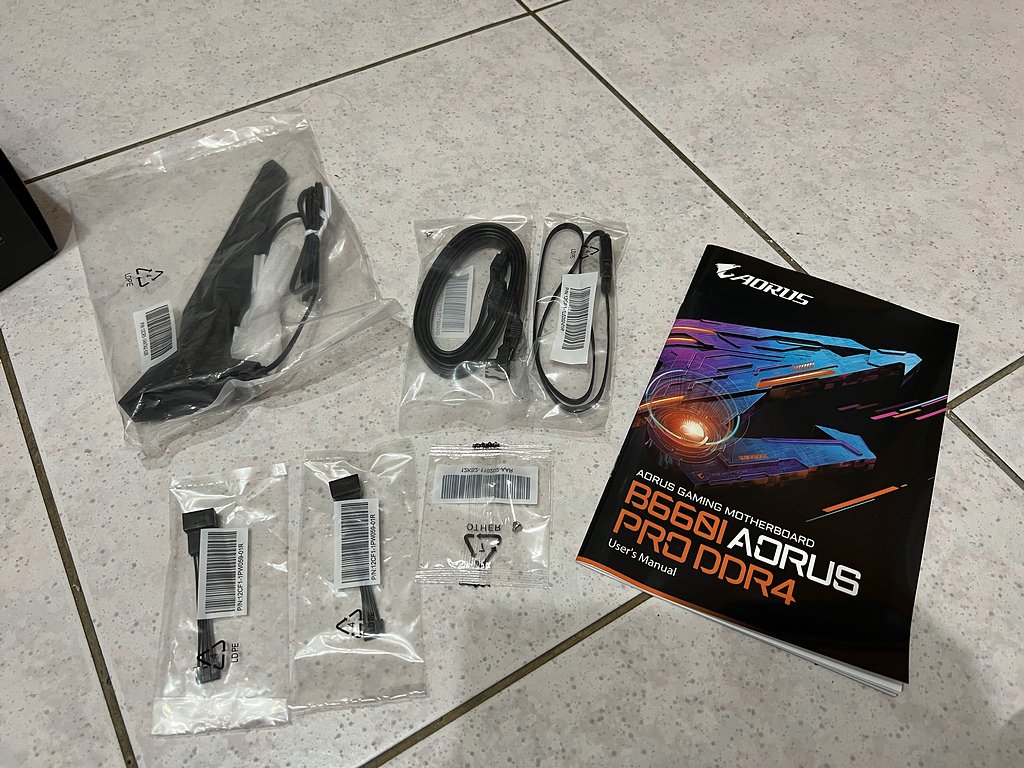

配件相當簡潔

給了一根 Wi-Fi 的實體天線(有磁吸功能且能 90 度轉折，比起另外兩家板卡廠給的天線好上很多)

兩條 SATA 線材 / 一條 ARGB 訊號延長線

兩條風扇 4PIN 轉接線(對應主機板上的小接頭，所以沒都用上也別丟掉喔)以及鎖 SSD 的螺絲

Mini-ITX 主機板就是小到所有的東西都擠在一起

PCIe 只有一隻理所當然一定是跑 PCIe 4.0 X16

設計上側邊是有 ARGB 燈光的

但是和宣稱的 ARGB 同步的設定還是不太OK，玩家朋友要自己注意相容性

散熱獏組挺大塊的，而且中間是有一條導熱管串接

兩根 DDR4 插槽最高可安裝單隻 32GB 容量的記憶體，總量最大可達 64GB

官方資料宣稱最高可超頻至 DDR4-5333 的頻率

其實這張主機板的設計以及給料不算太差

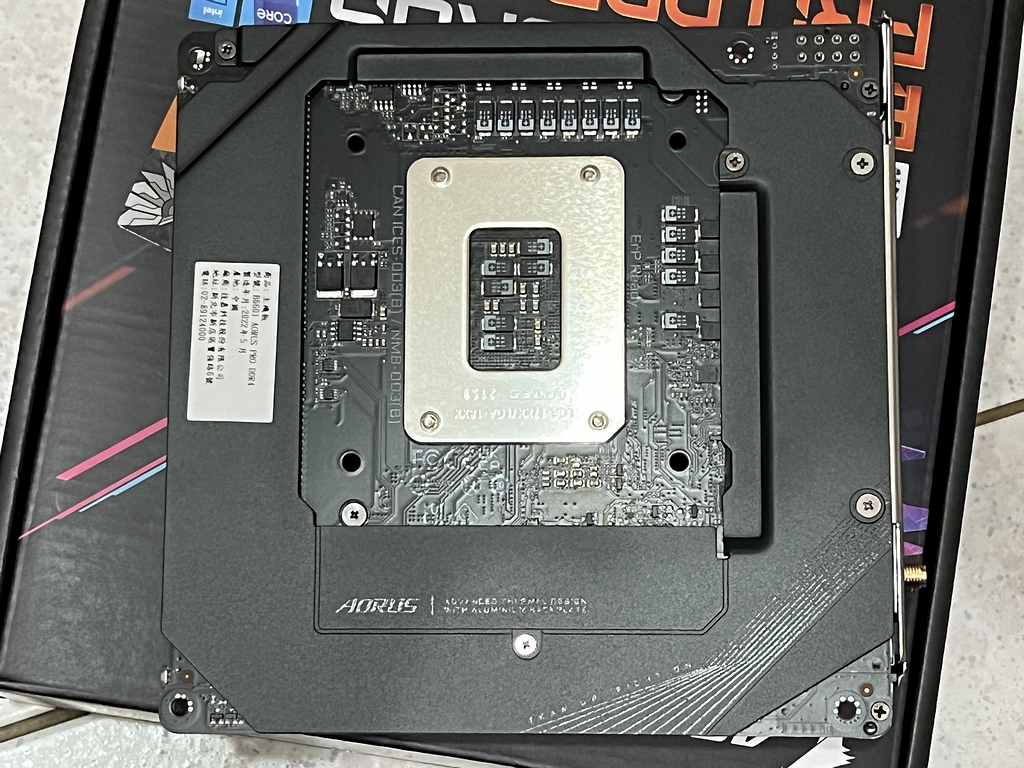

背面有強化背板設計

本來以為打開 AORUS 字樣的散熱片可以直接看到安裝 M.2 SSD 的插槽

但其實這邊.....跟我們預想的並不太一樣

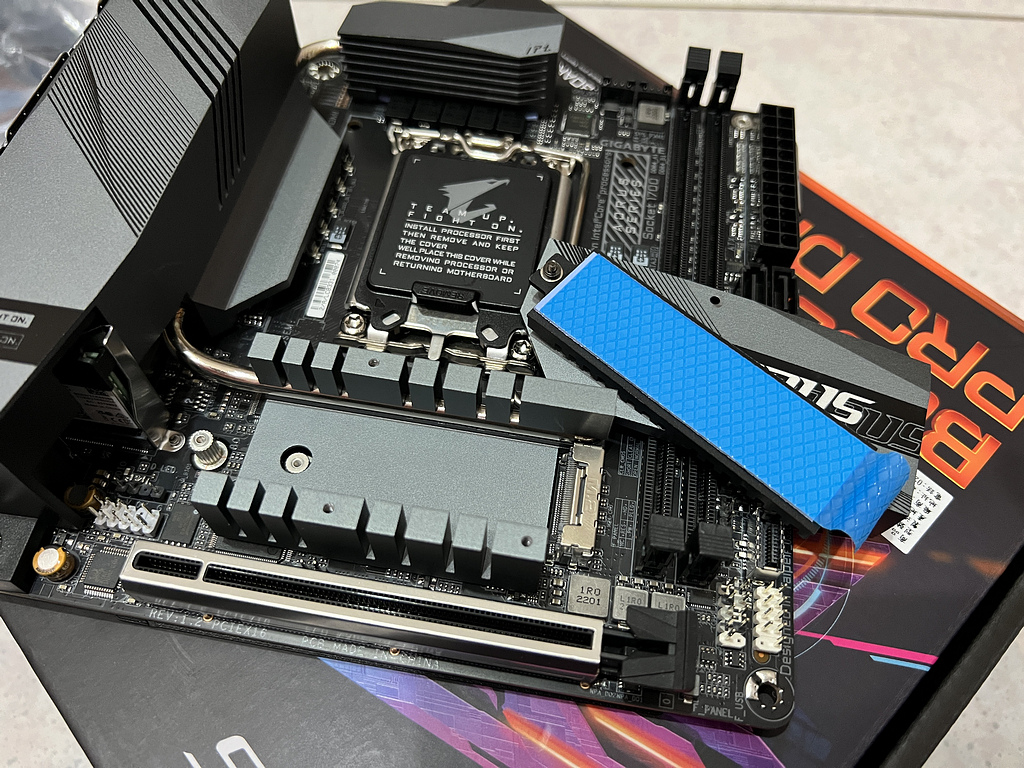

裡面還有另一片金屬製的 SSD 散熱片.....這樣的設計是在...脫褲子放屁!?

規格上是 PCIe 4.0 x4的規格

官方的說明是表示這是為 PCH 及 SSD 做的複合散熱設計

也行啦~~反正 B660 又不會有 Z690 PCH 那種神奇的高溫

另外這組 M.2 並不支援 SATA 規格的 SSD 模組，這要特別注意

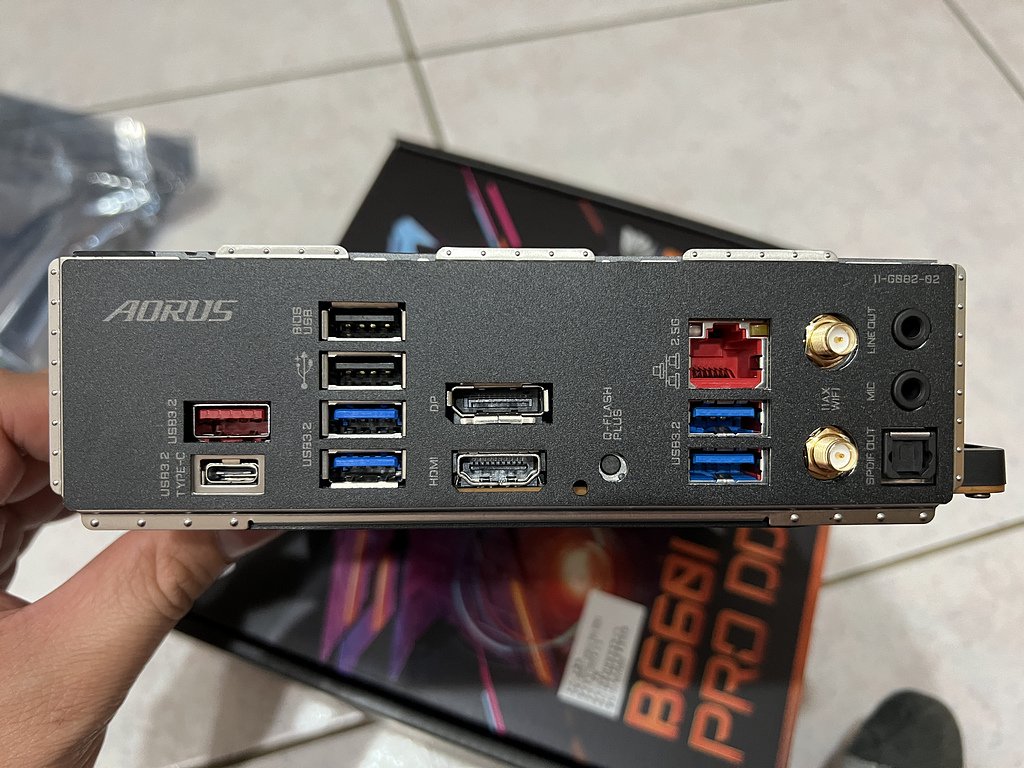

背後的 IO 有

USB 2.0 Port *2

DisplayPort 1.4

2.5G LAN Port

Wi-Fi / Bluetooth Antenna (這個版本是配Intel AX211 支援 Wi-Fi 6E)

HD Audio Connectors

HDMI 2.0 Port

USB 3.2 Gen 2 10Gbps Type-C

USB 3.2 Gen 1x1 5Gbps Type-A *4

USB 3.2 Gen 2x1 10Gbps Type-A *1(紅色)

Optical S/PDIF OUT

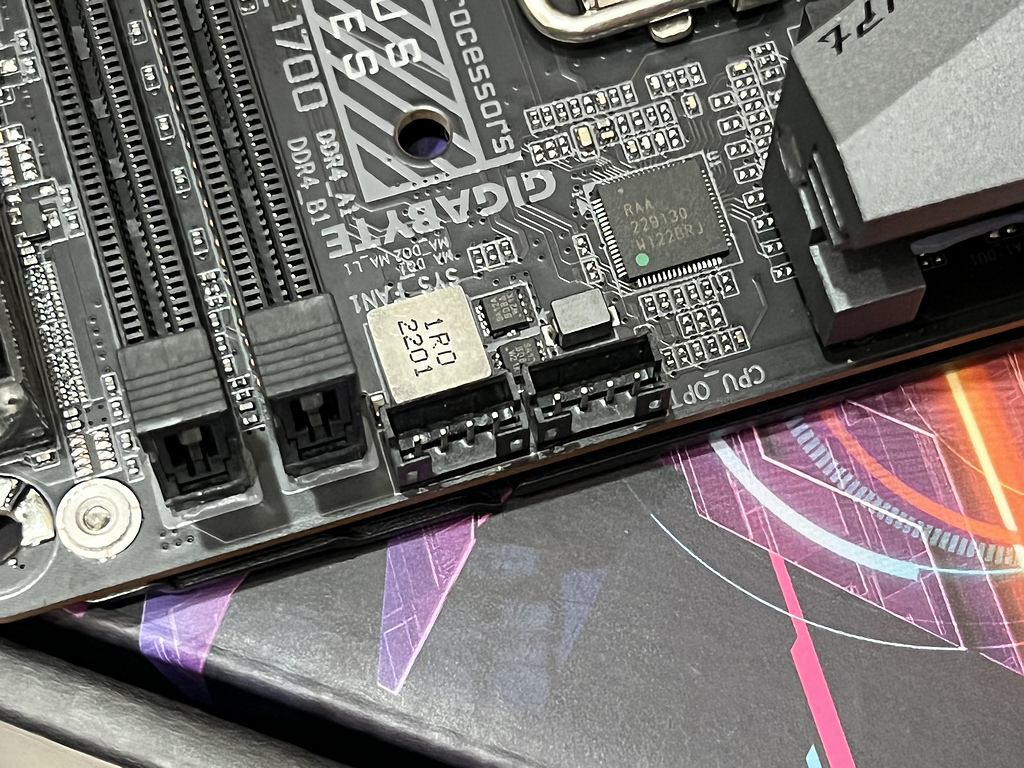

由於 Mini-ITX 主機板空間相當有限

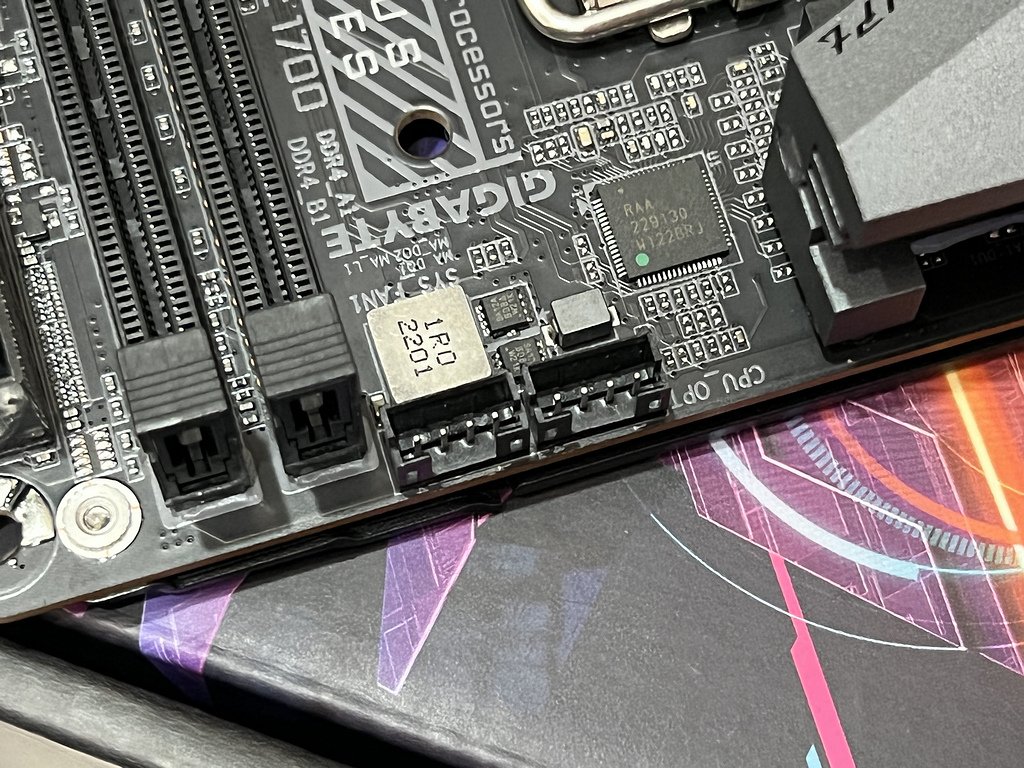

這裡有兩個 4PIN 風扇控制必須要使用轉接線材才能正常連接

所以千萬別把因為用不到就把主機板盒內的線給丟了

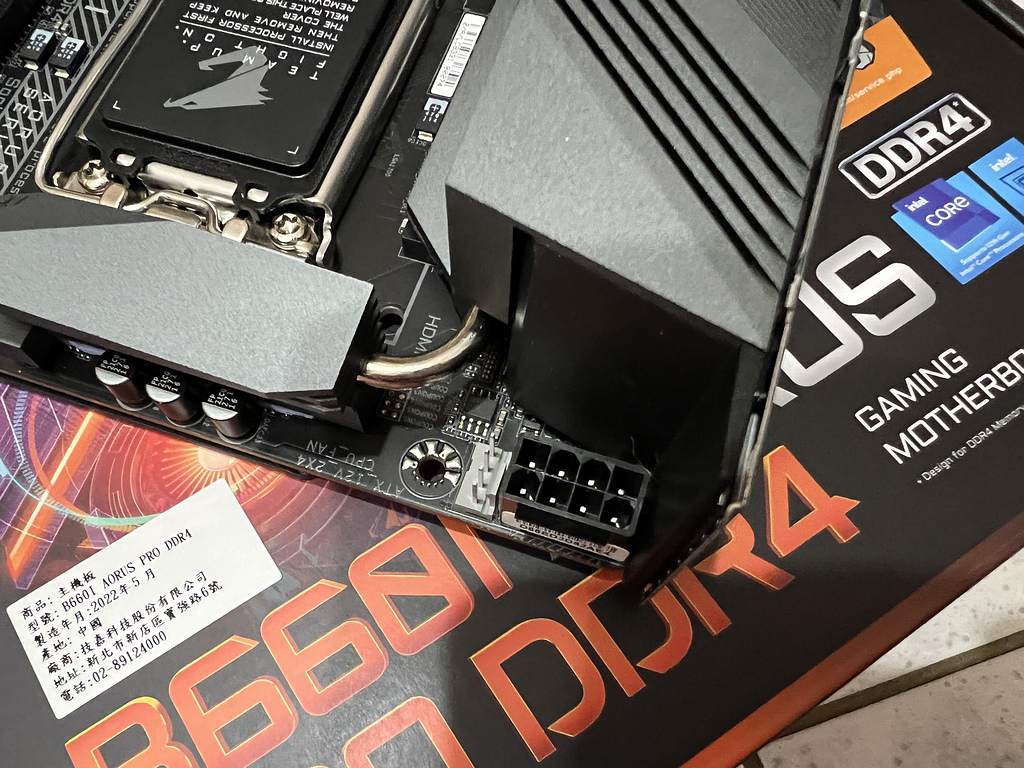

CPU 供電的 12V 8PIN 以及主機板主要的 CPU FAN 插座擠在同一個地方

而且剛好又是在散熱片旁這麼小的角落

我們在裝機時可是吃足了苦頭(男生的手就是比較大，沒辦法)

建議大家如果購買在整線以及安裝時要多注意

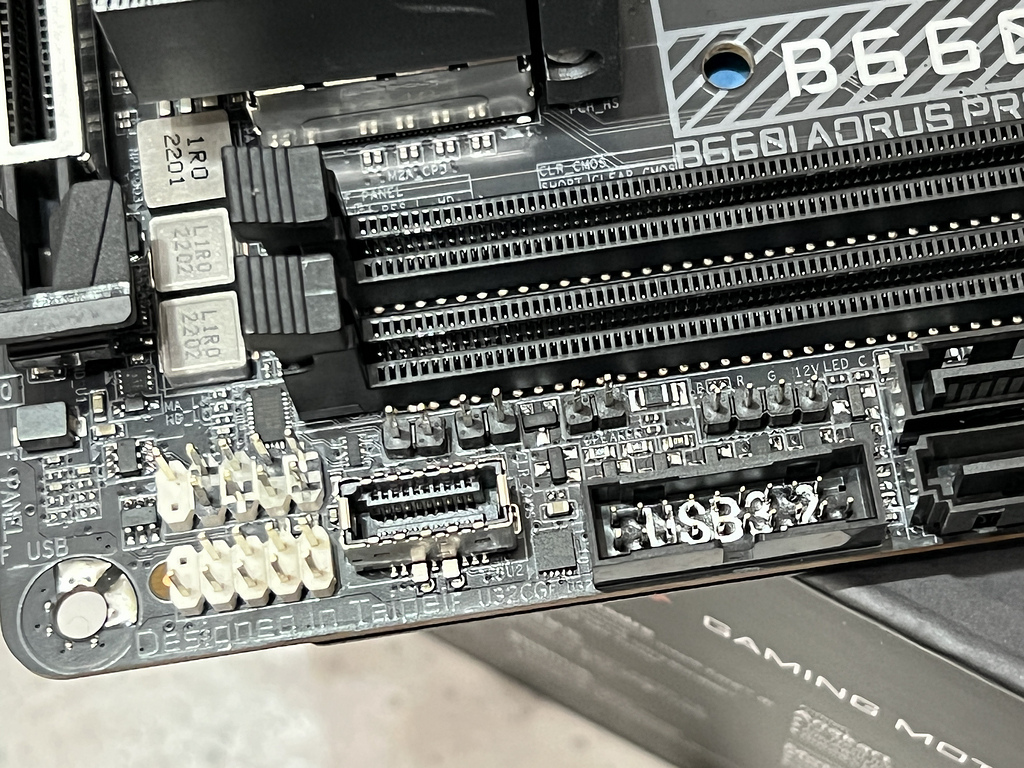

前面板 USB 3.2 的部分提供了一組 USB 3.2 Gen 1 mini-19PIN

以及一組標準的 USB 3.2 Gen 1 19PIN 插座

算是非常綽綽有餘了

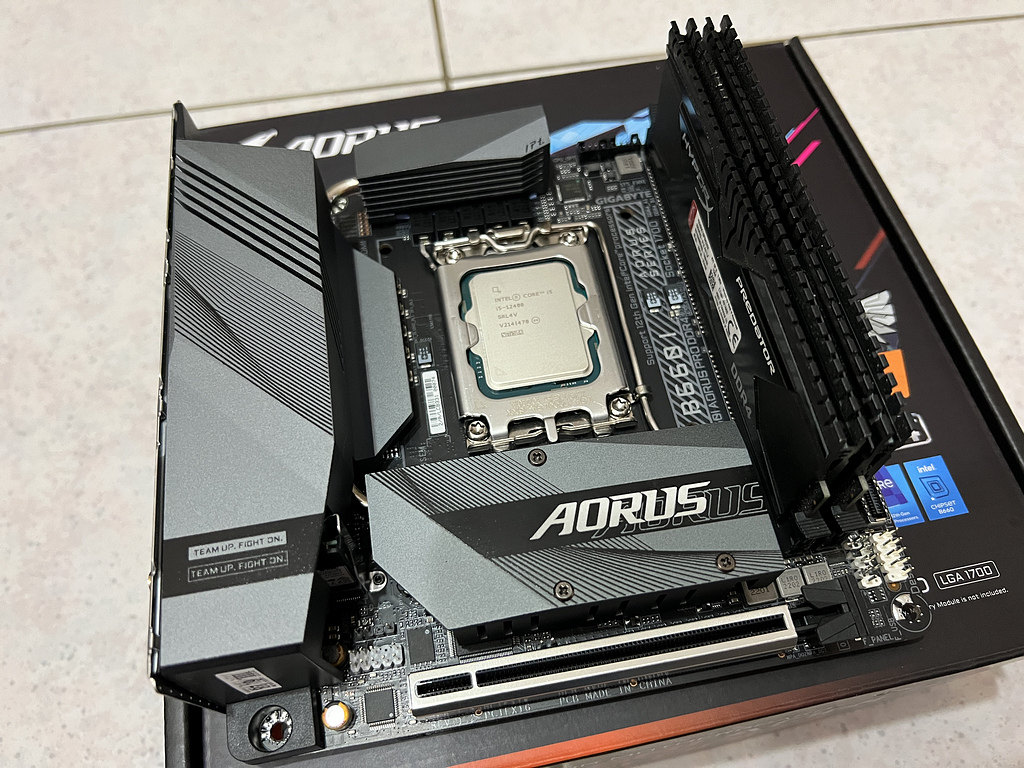

總之我們就挑選了 i5-12400 的 CPU

SSD 挑選了原價屋搭贈的 技嘉 GIGABYTE PCIe 3.0 X4 M.2 SSD 512GB

基本上已經組合完畢~~接下來的裝機實作請看

美洲獅 COUGAR DUST 2 Mini ITX 規格輕巧精幹的電競主機機殼 組裝開箱

以上簡單報告完畢
