這是我最近從客戶的廢品堆撿回來的 在線互動式不斷電系統

是在 PChome 裡常見的超低價位在線互動式 UPS

型號是

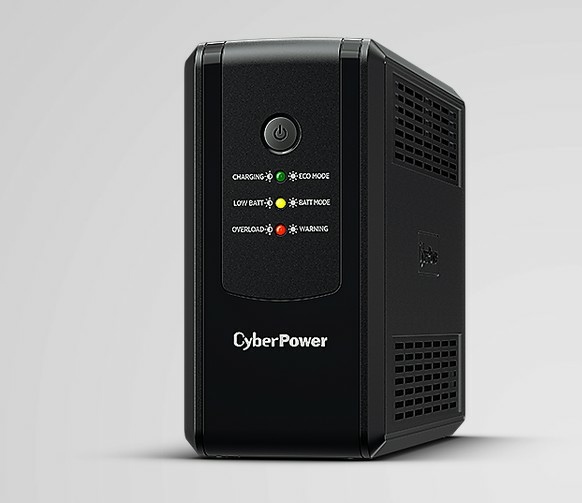

CyberPower UT650G-TW

因為在待回收堆裡的品相看起來不錯，就決定帶回家換電池看看

運氣不錯也在換完電池後恢復工作

所以就寫篇文紀錄一下 ~ 也許能幫到同樣入手這顆 UPS 的讀者

這顆 UPS 的出廠規格為

輸出容量 (VA) 650

輸出容量 (Watts) 375

輸出電壓 ( Vac ) 110 ± 10 %

供電時間 (90W) ( 分鐘 ) 23

插座樣式 NEMA 5-15R x 8

這個輸出容量不大，所以我只能拿來餵我家網通設備

讓停電時還可以不斷網個幾小時，手機跟筆電上網無礙就行了

因為構造簡單，所以我就跳過毫無花樣的前面板介紹

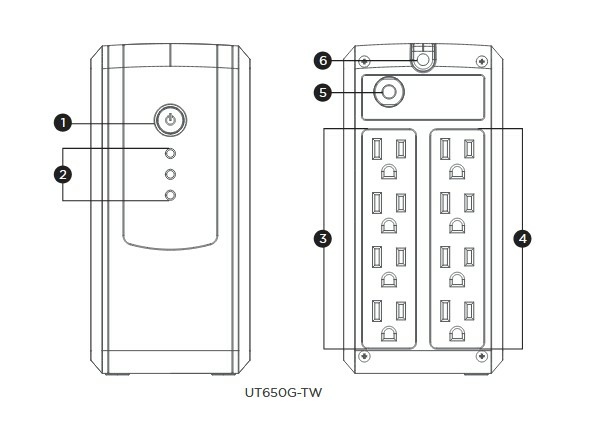

只要特別注意下圖的第三區與第四區就好

所然兩區都有防突波的功能，但實際有不斷電功能的只有第四區這四個插座

直接進入更換電池的部份

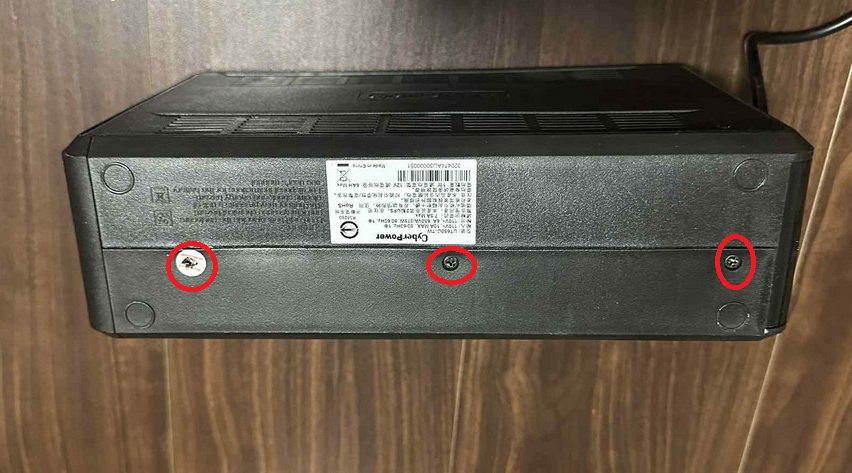

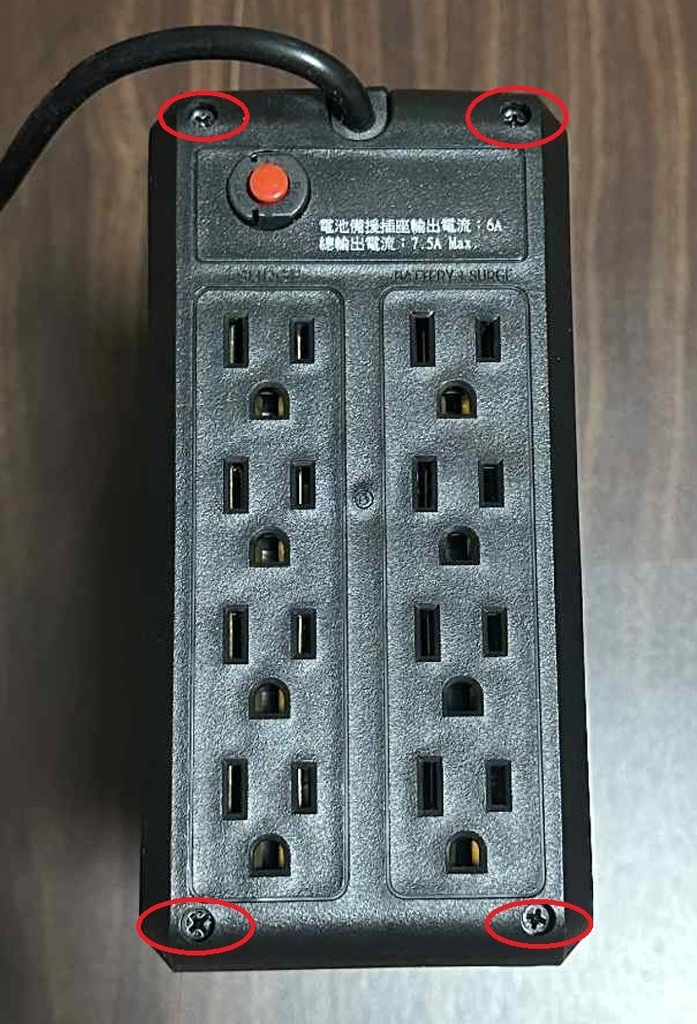

這裡共有七顆螺絲要拆，底下兩張圖的紅圈轉開就可以把它分解開了

打開後就可以把電池給拆下來

推薦你 先拆負極再拆正極，才不會出現火花

購買來的電池給更換進去，推薦你 先裝正極再裝負極

我這邊的機子是 2021 年底出貨的

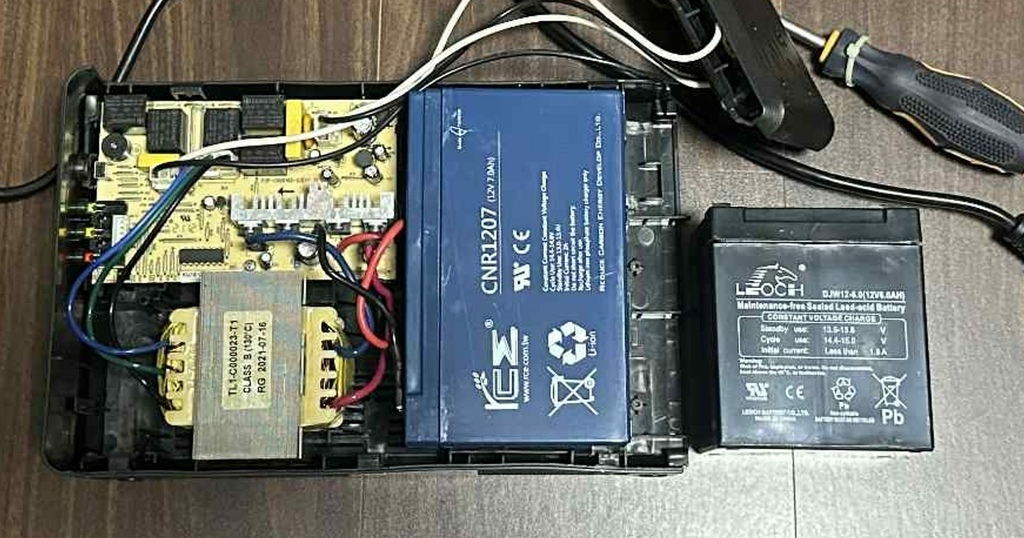

拆開後看到的原廠電池規格是 12V 6AH 尺寸 90mmX70mmX107mm 重量為 1.88kg

網路上看到今年入手的

則是目前較多人使用的規格 1510mmx65mmx97.5mm 重量大多在 2.3kg 上下

因為鉛酸電池的重量重且多數的使用壽命在兩年以內

有點懶得每兩年就換一次的我決定試著更換傳說中有人已經使用八年還頭好壯壯的鋰電池

(在理想估值中至少可用十年 ~ 價格大約是鉛酸的三到六倍)

我這次買的是 RCE 的鋰電池 CNR1207 來裝

1500mmX60mmX98mm 0.94kg

簡單的來說就是用價格換重量跟使用壽命

當然你也可以選其他牌子的電池，只要放的進去的都行

我選此牌單純是因為 老G 覺得 RCE 的保固條件嗆最明白

擺放的方向只有一個，先接好線試著放進去就知道了

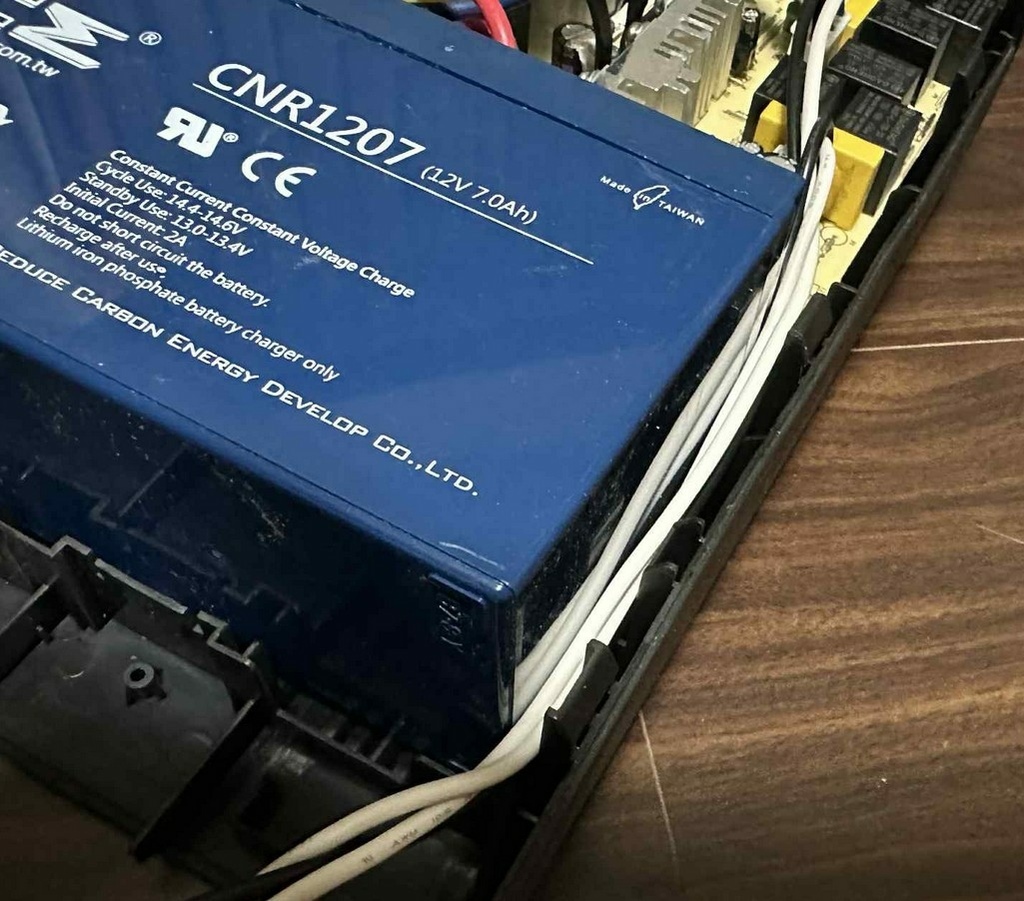

要注意的是從主機板到插頭這邊的線要理好才會比較好蓋

你可以跟我一樣小心的塞到卡筍與電池之間就好了

最後把外殼都蓋回去鎖好就完成啦

以上報告完畢
