型號:Inspiron 15 7560 R2748STW
處理器:Intel第七代Kaby Lake Core i7-7500U 2.7GHz/4M L3
記憶體:一支8GB DDR4-2400(配置兩支So-DIMM插槽)
顯示卡:獨顯NVIDIA GeFocre 940MX+4GB GDDR5/內顯Intel HD Graphics 620
硬碟機:固態M.2 SATA3 128GB/傳統1TB 5400rpm SATA3
螢幕:薄邊框15.6吋Full-HD(1920*1080 )IPS Truelife LED背光鏡面螢幕
讀卡機:支援SD/SDHC/SDXC
USB埠:兩組USB 3.0(一組含PowerShare)、一組USB 2.0
HDMI埠:一組HDMI 1.4a
無線網路:2.4&5GHz雙頻,1x1配置WiFi 802.11AC + 藍牙4.2
有線網路:10/100/1000 GbE RJ-45
電池容量:42Wh(11.4V/3500mAh)
尺寸:19.5mm x 358.16mm x 246.95mm / 0.77inch x 14.10inch x 9.72inch
重量:2.00公斤(4.41磅)

外箱,正面中央有DELL商標
包裝盒內容物,有筆電本體、電源供應器、電源線、快速入門/保固條款說明文件
本體螢幕上蓋採鋁合金製作,正面中央有Dell商標
本體機身背蓋同樣也採鋁合金製作,上下各有一條長型防滑膠墊,並開有散熱孔/喇叭孔

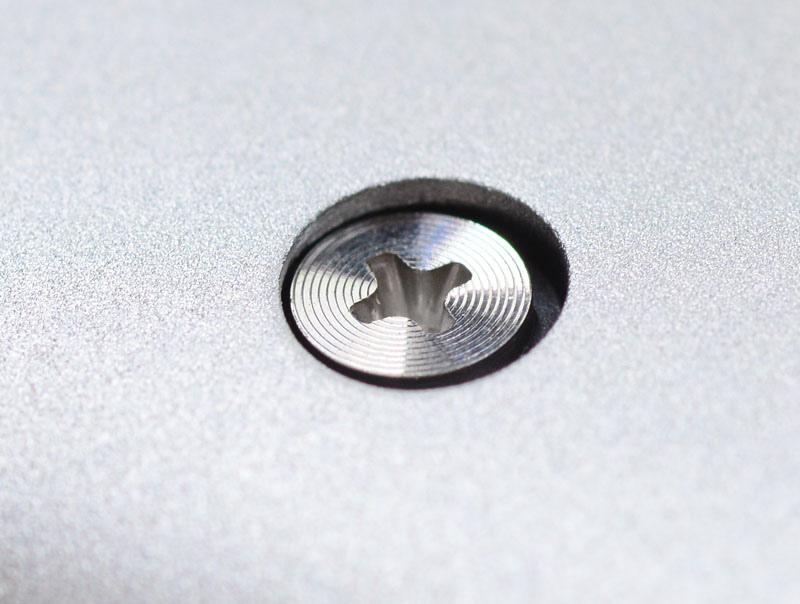

機身背蓋固定螺絲採用十字螺絲

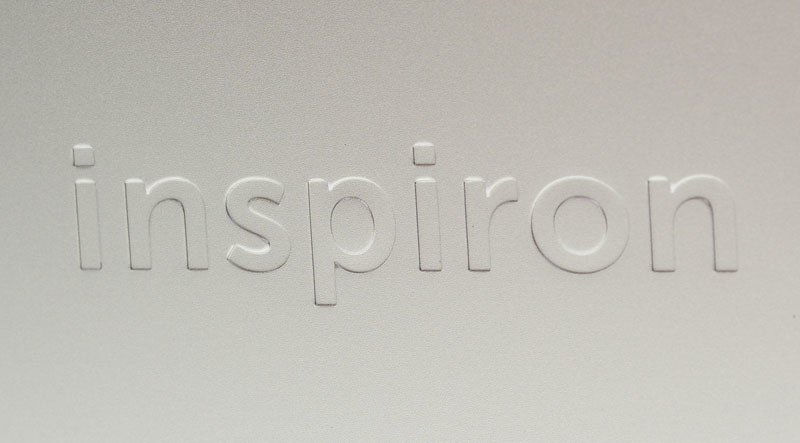

機身背蓋中央有inspiron字樣凹印
機身背蓋散熱孔旁邊的產品資訊、製造年份及安規認證標籤
本體前後側面

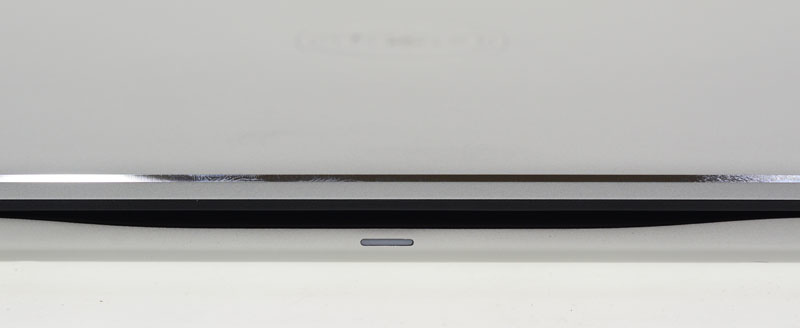

螢幕與機身開闔處中央的凹槽設計,方便使用者施力,下方有狀態指示燈
本體左右側面,上圖由左至右為SD/SDHC/SDXC記憶卡讀卡機、USB2.0埠、Noble電腦安全鎖插槽
下圖由左至右為電源插座、RJ45乙太網路、HDMI、USB3.0(含PowerShare)、USB3.0、3.5mm耳機麥克風插孔
螢幕上蓋頂部邊緣車削出金屬原色斜角

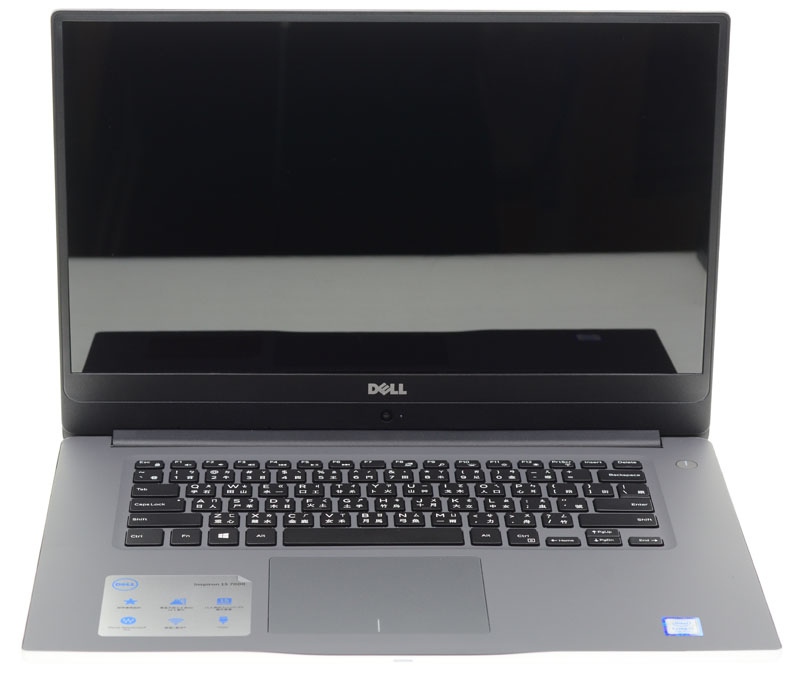

打開螢幕的樣子
從側面看打開後的樣子

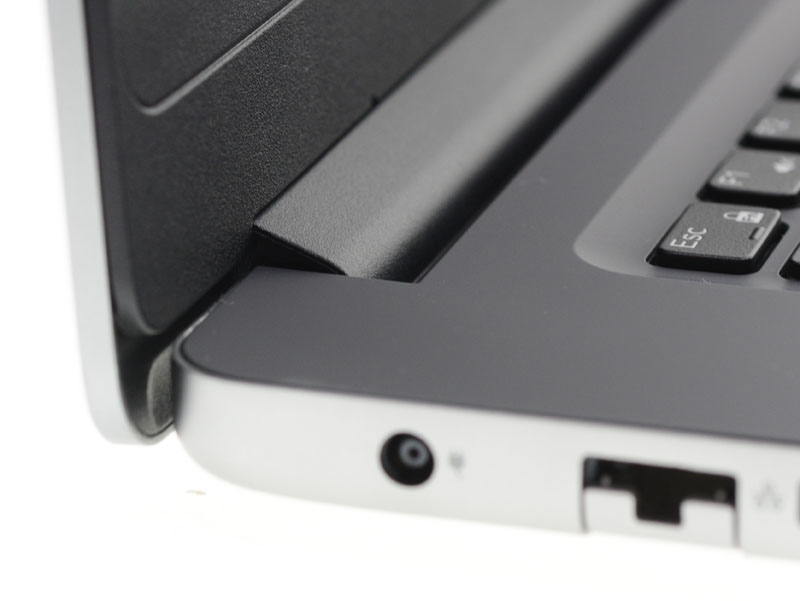

螢幕與機身連接採沉降式轉軸設計
散熱通風口在轉軸內側處
孤島式按鍵鍵盤

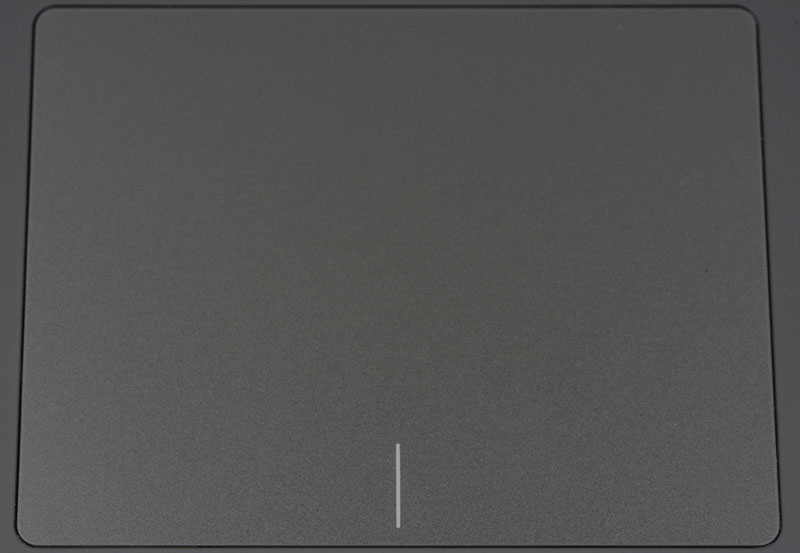

觸控板採用隱藏式左右鍵設計
左手腕放置處貼上產品特色標籤
右手腕放置處貼上intel第七代Core i7貼紙
採薄邊框設計的15.6吋Full-HD(1920*1080 )IPS Truelife LED背光鏡面螢幕
HD(720P)規格網路攝影機及攝影機指示燈設置在螢幕底部DELL商標的下方
鬆開十字螺絲,打開機身背蓋,就可以看到內部結構

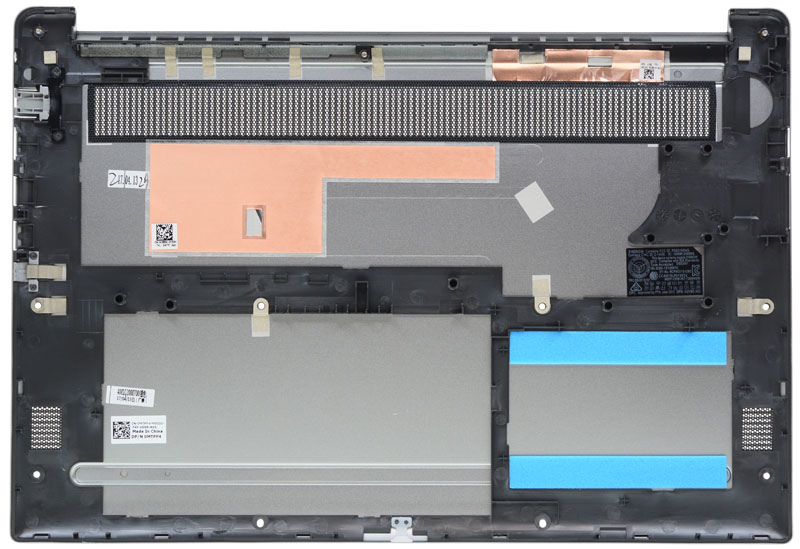

金屬機身背蓋內部有螺絲固定用塑膠框架,於硬碟安裝處有貼上藍色防震條
42Wh、11.4V/3500mAh鋰聚合電池模組用螺絲固定
採用大容量音箱的左右聲道喇叭,搭配Waves MaxxAudio® Pro技術,提升音效層次
傳統硬碟與主機板之間使用軟排線連接,使用TOSHIBA MQ02ABF100 5400轉、16M快取的1TB 2.5吋硬碟
固態硬碟插在主機板上M.2 NGFF插槽,inspiron 15 7560僅能支援M.2 SATA規格,無法使用NVMe規格SSD
使用ADATA IM2S3138E MLC 128GB M.2 SATA3固態硬碟
主動散熱器的大型平面熱導管同時連接CPU(右)及GPU(左),帶走其運作產生的熱量

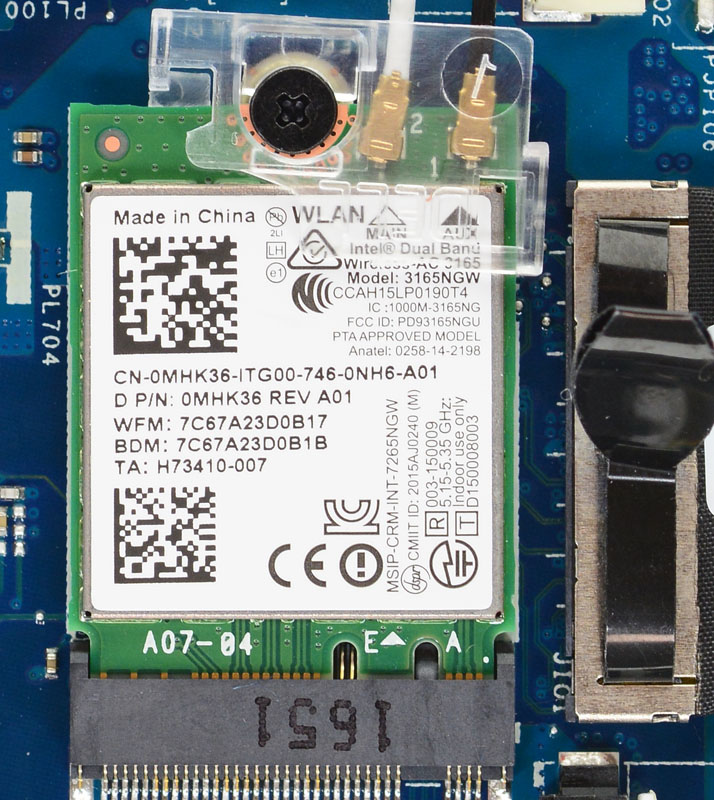

Intel Dual Band Wireless-AC 3165無線網卡,提供2.4&5GHz雙頻WiFi 802.11AC及藍牙4.2,天線採用1x1配置

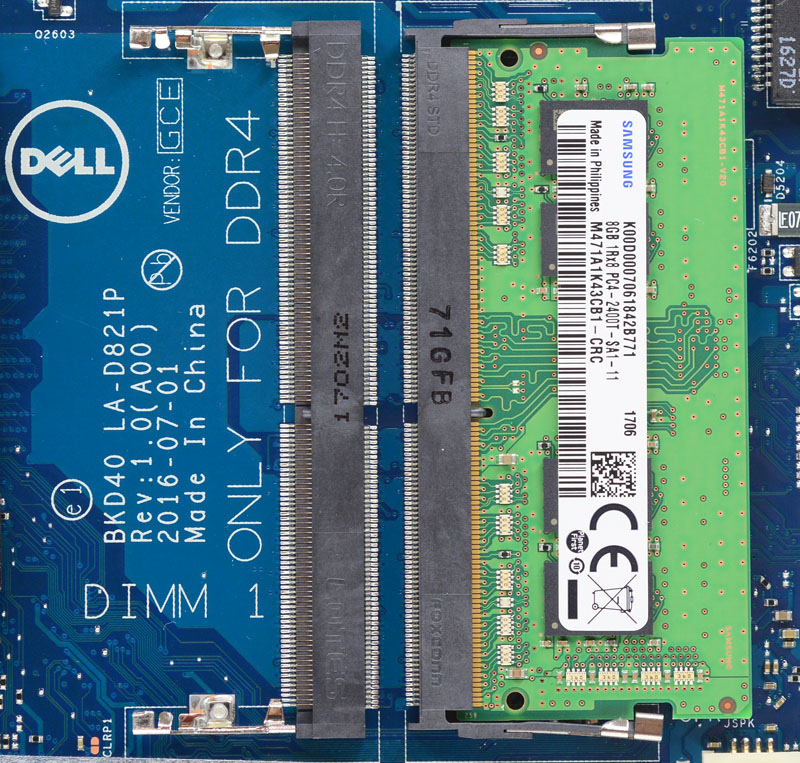

主機板上提供兩組So-DIMM DDR4記憶體插槽,已預先安裝一支SAMSUNG DDR4-2400 8GB記憶體
螢幕右轉軸
螢幕左轉軸
隨附電源供應器輸出規格是19.5V/3.34A 65W,為台達製造
電源連接頭內具備ID針腳,筆記型電腦可依此判斷使用的電源供應器輸出功率及是否為正廠產品
第一次使用,要插上電源供應器,才能啟動內部電池
開機後,電源按鈕上直線半透明處會發出白光
上下蓋開闔處中央的狀態指示燈也會發出白光
開機時會出現DELL的LOGO
筆電鍵盤具備背光照明
按下功能鍵Fn+F10,照明可在關閉/50%/100%之間切換
於開機畫面下按下F2鍵,就可以進入BIOS設定,BIOS下可使用鍵盤/滑鼠操作,其設定項目非常多,以下挑出幾個特別部分進行介紹

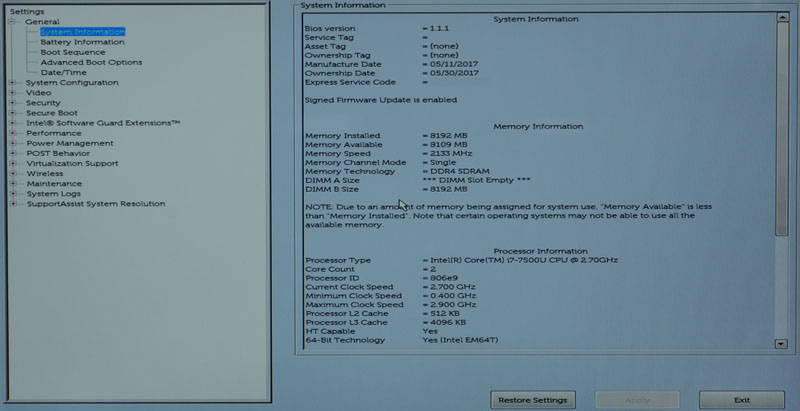

General-System Information下可顯示本機系統/記憶體/處理器/裝置的詳細資訊
General-System Information(續)
General-Battery Information可顯示目前電池狀態、電池電量、健康程度、電源供應器輸出功率規格
System Configuration-Keyboard Illumination下可設定鍵盤照明亮度,Disable(關閉)/Dim(50%)/Bright(100%)
開啟後,當使用鍵盤/觸控板時,會自動點亮照明,也可以使用Fn+F10來控制照明
System Configuration-Keyboard Backlight with AC設定,與上一個選項同時開啟後,只要插上AC電源(電源供應器),鍵盤照明就會持續點亮,不過同樣可以使用Fn+F10來控制照明
Video-LCD Brightness可以獨立調整電池供電與AC供電下螢幕的預設亮度
Power Management-Advanced Battery Charge Configuration下可設定每天開始工作時間及工作時數,電源管理可依照此設定來調配最佳充電設定,讓電池循環壽命能達到最大化
當到達每天開始工作時間及工作時數內,電池會採快速充電模式在,其他時間內則採用標準充電模式來讓電池循環壽命最大化工作,工作時數設成0表示當天此設定停用

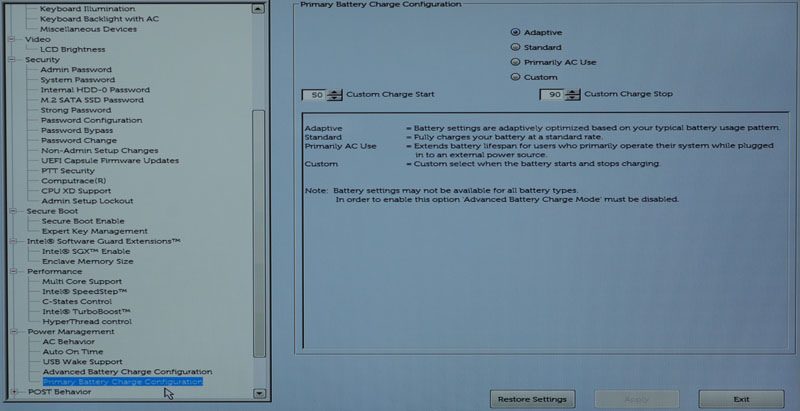

Power Management-Primary Battery Charge Configuration可設定主要電池充電組態,提供Adaptive/Standard/Primarily AC Use/Custom等選項
Adaptive:依照使用者充電習慣進行最佳化
Standard:以標準容量讓電池維持充滿
Primarily AC Use:主要以外部AC供電進行操作,延長電池使用壽命
Custom:使用者自行決定開始/停止充電的電量百分比
設定此項目時必須關閉上一個Advanced Battery Charge Configuration選項
Post Behavior-Adapter Warnings選項可設定是否開啟電源供應器輸出功率警示訊息,開啟後若是使用比原廠規格小的充電器(例如在65W機器上使用45W電源供應器),開機時會出現警告訊息

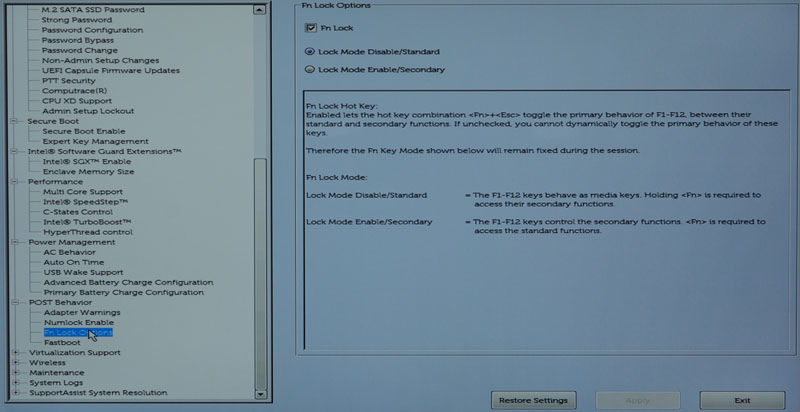

Post Behavior-Fn Lock Options選項可控制F1-F12按鍵的模式
Fn Lock:開啟後讓F1-F12按鍵設定動作為可在標準/次要功能切換
Lock Mode Disable/Standard:F1-F12為標準功能鍵,按住Fn來切換次要功能
Lock Mode Enable/Secondary:F1-F12為次要功能鍵,按住Fn來切換標準功能
Maintenance-Data Wipe功能,當Wipe on Next Boot開啟後,下次重新啟動就會採用Secure Erase指令來清除內接SATA HDD/SSD、M.2 SATA SSD、M.2 PCIE SSD、eMMC的所有資料
刪除作業開始後就無法取消執行,資料會被永久刪除,非必要時不要使用
內部已預載Windows 10 64位元家用版
Windows 10 64位元家用版執行效能評定(內建顯卡)

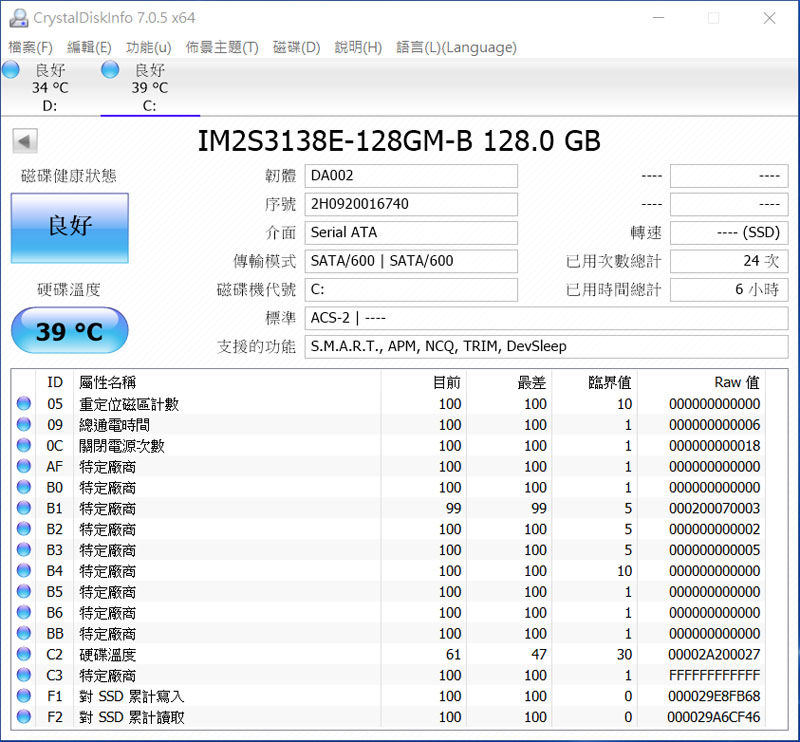

SSD資訊
HDD資訊

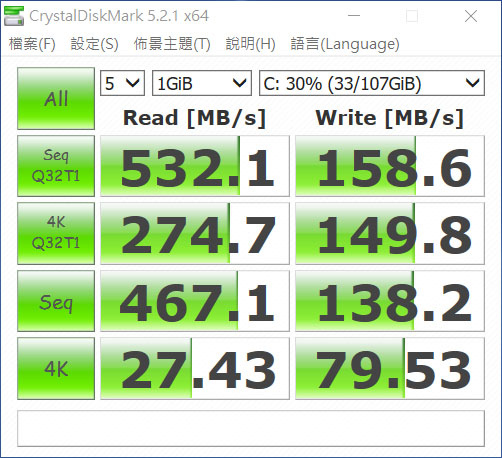

SSD的CrystalDiskMark測試成績

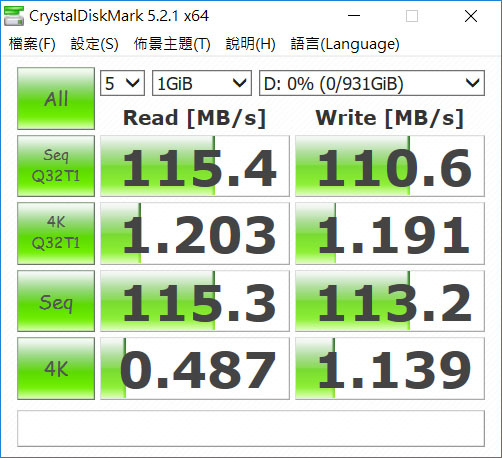

HDD的CrystalDiskMark測試成績
SSD的AS SSD Benchmark測試成績-MB/S

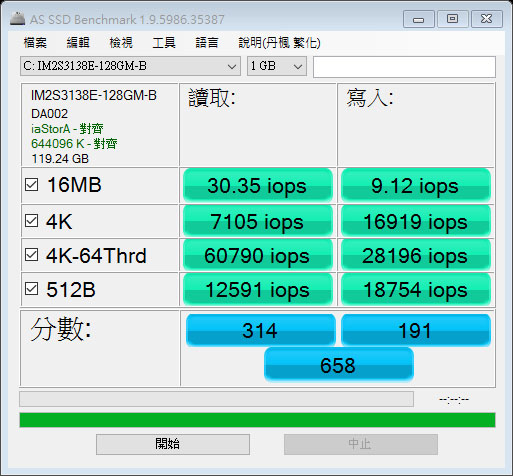

SSD的AS SSD Benchmark測試成績-iops
SSD的AS SSD Benchmark測試成績-複製效能測試
SSD的AS SSD Benchmark測試成績-壓縮效能測試
CPU-Z資訊-處理器
CPU-Z資訊-快取

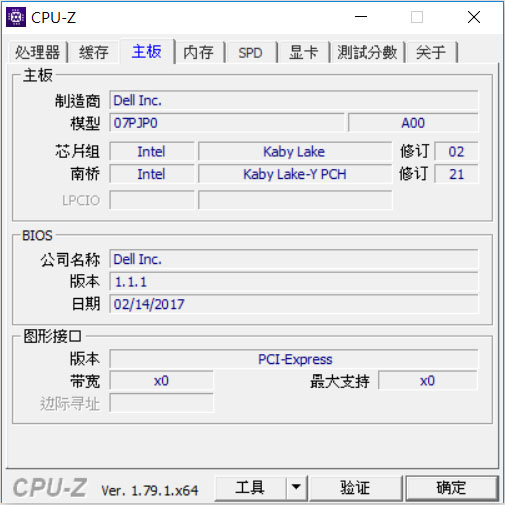

CPU-Z資訊-主機板
CPU-Z資訊-記憶體
CPU-Z資訊-SPD

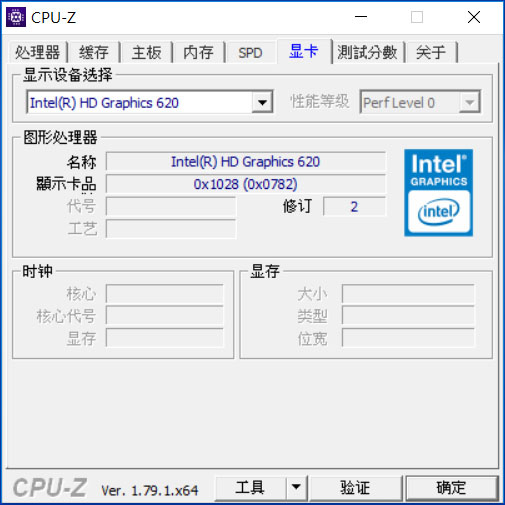

CPU-Z資訊-顯卡(內建)
CPU-Z資訊-顯卡(獨顯)
CPU-Z資訊-測試分數,並與i7-7600K@3.8GHz進行比較
DELL於Windows 10內預載的電源監控軟體,也可從這裡觀看電池資訊、電量、狀態及設定充電組態,電池為SAMSUNG SDI提供

報告完畢,謝謝收看
