OTA400-QC產品規格:

1.輸入:100-240VAC 50-60Hz

2.轉接插頭:USEUUKAU

3.額定功率:40W

4.USB-A(1)輸出:QC3.0 3.6V-6V/3A6V-9V/2A9V-12V/1.5A
5.USB-A(2~4)輸出:每埠最大5V/2.4A

6.尺寸:66x30x66mm

7.重量:148



外盒正面,有透明視窗可以直接看到充電器及轉接插頭本體


外盒背面為產品特色簡介及產品規格表,BSMI印在下方條碼旁,不過沒有印上認證號碼(原廠說明BSMI認證號碼為R45160)


外盒左右側面,右側面有透明視窗可看到充電器本體輸出埠,左側面有各項保護圖示說明


包裝內容,充電器本體及三種轉接插頭放在透明塑膠泡殼中

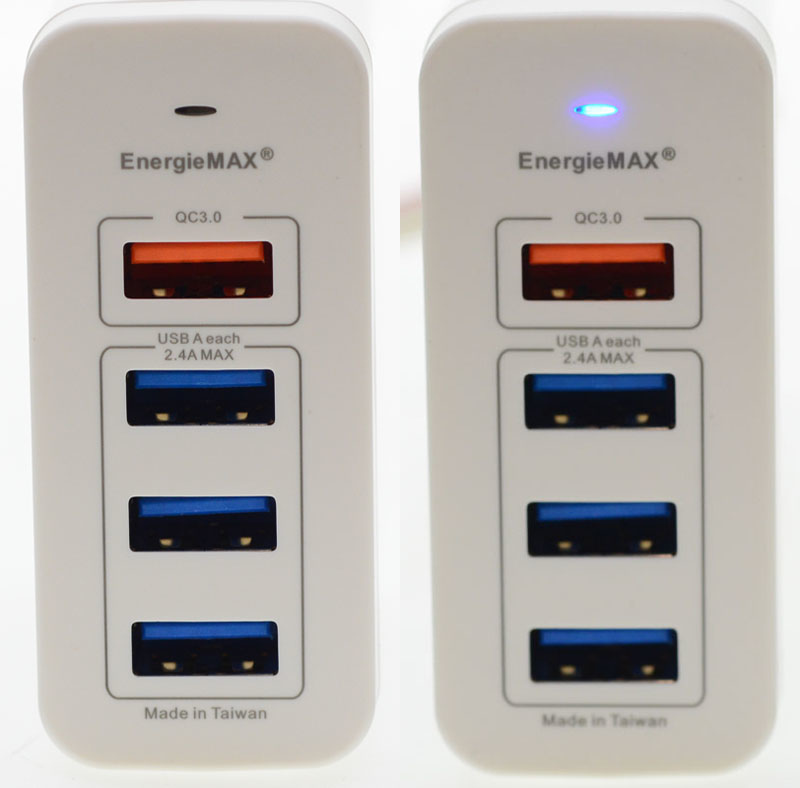

輸出埠面,最上方是電源指示燈,通電後會亮起藍色燈光,一組橘色插座是快充輸出埠,三組藍色插座是5V輸出埠,產地標示在最底部


側面有產品型號、輸入/輸出規格資訊,安規認證處似乎是漏印了BSMI認證(原廠說明BSMI認證號碼為R45160)


本體內建折疊式平行插頭,收折後方便攜帶


若是要使用其他種類插座(EUUKAU),內建插頭於收折狀態下直接套上對應的插頭轉接座就可以


本體寬度為29.2mm


本體高度為65.8mm


本體長度為65.5mm


不含插頭轉接座的本體重量為134




5V輸出埠空載輸出電壓


QC3.0輸出埠5V/9V/12V空載輸出電壓


QC3.0輸出埠支援的充電定義有Apple 2.4ABC1.2DCP 1.5AQC2.0/QC3.05V/9V/12VHuawei FCP 9VSAMSUNG AFC 9V


5V輸出埠支援的充電定義有Apple 2.4ASAMSUNG 2ABC1.2DCP 1.5A


QC3.0輸出埠()5V輸出埠()對三星S8充電電流


QC.3.0輸出埠()5V輸出埠()Apple iPad2充電電流


QC3.0輸出埠各段電壓及電流轉換效率表,最高為12V/1.5A,可達85.6%


QC3.0輸出埠各段電壓申請測試,最低3.63V,最高12.38V


QC3.0輸出埠5V負載測試圖,輸出電壓隨電流增加而降低,當輸出電流超過3.6A後,便會截止輸出

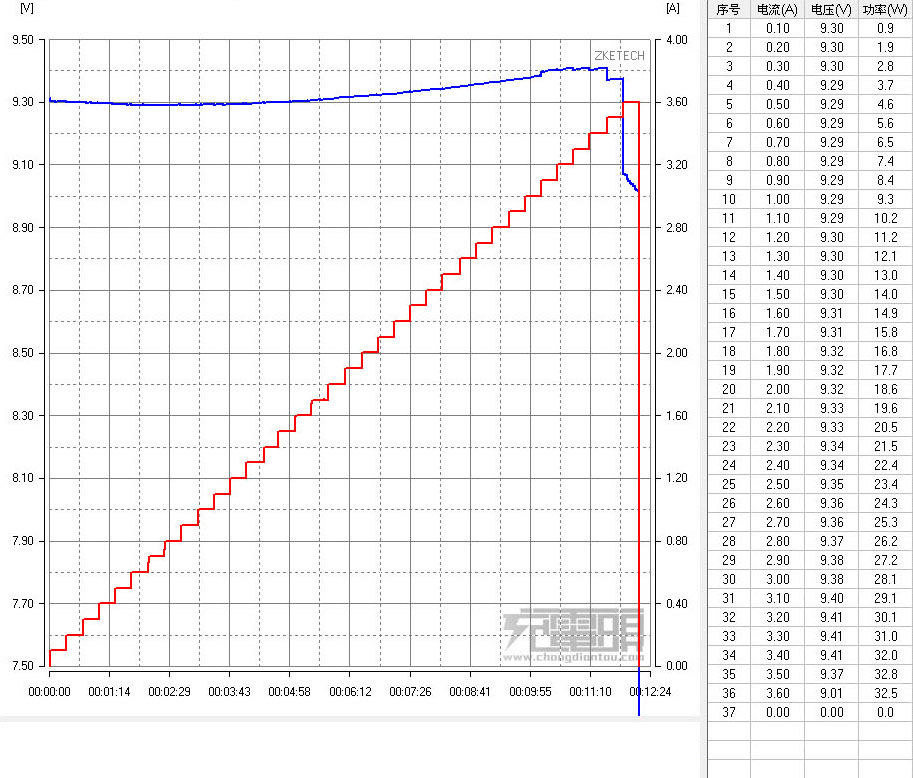

QC3.0輸出埠9V負載測試圖,超過1.2A後輸出電壓開始隨電流增加而提高,當輸出電流超過3.6A後,便會截止輸出


QC3.0輸出埠12V負載測試圖,超過1.5A後輸出電壓開始隨電流增加而提高


5V輸出埠各段電流轉換效率表,最高為5V/2A,可達86.5%


5V輸出埠負載測試圖,輸出電壓隨電流增加而降低,並無單埠限流設計


輸出33W(5V/3A+9V/2A)下二十分鐘後外部紅外線熱影像圖




報告完畢,謝謝收看
