SK11 SDT3-060產品特色:

1.測量鎖緊螺栓/螺母的扭矩值

2.扭矩數位顯示,觀看數字同時調整力度

3.接近/達到設定扭矩時,以不同的LED燈光及蜂鳴器聲提醒

4.順時針/逆時針方向均可測定扭矩

5.設定及測量的扭矩可以換算成其他單位

6.未使用約兩分鐘後,會自動進入睡眠模式以節省電力



SK11 SDT3-060產品規格:

1.扭力範圍:3-60Nm

2.扭力精度:右螺旋±3%,左螺旋±4%(ISO.JIS規範精度保證範圍12-60Nm3-12Nm精度範圍為±6%)

3.可換接頭尺寸:9.5mm(3/8英吋,3)

4.單位換算:Nmkgf.cmlbfinlbfft

5.棘輪齒數:52

6.最小顯示單位:0.01N.m

7.外型尺寸:225mmX48mmX40mm

8.重量:480



外盒,上方印上原尺寸大小產品實體照片,右上角為型號SDT3-060,測定範圍是3-60Nm


外盒側面,右邊說明隨附專用收納盒


外盒開口處,デジタルトルクレンチ是數位扭力扳手的日文,使用9.5mm(3/8英吋,俗稱3分接頭)連接座

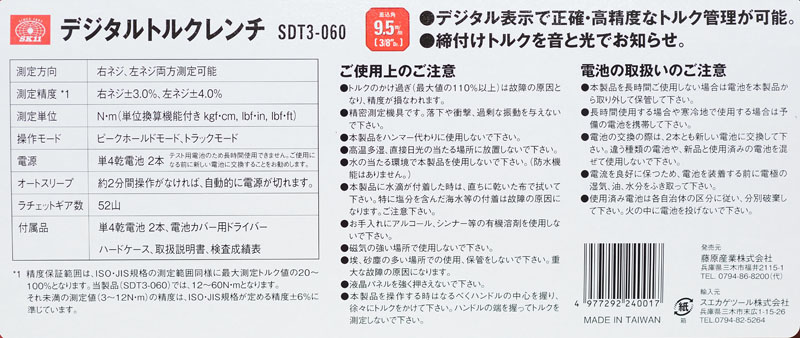

外盒背面的產品規格及使用注意事項,均為日文,工具產地為台灣

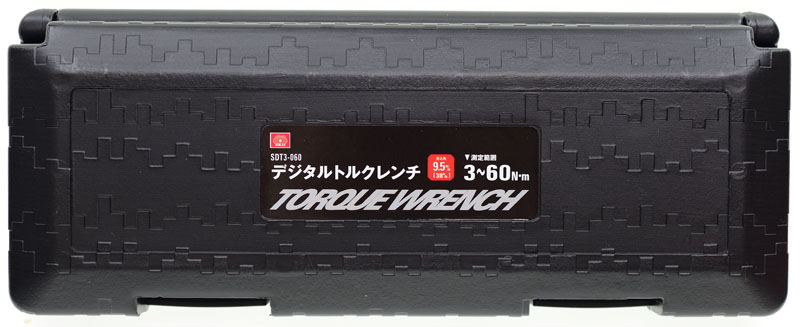

打開紙盒,取出專用收納盒

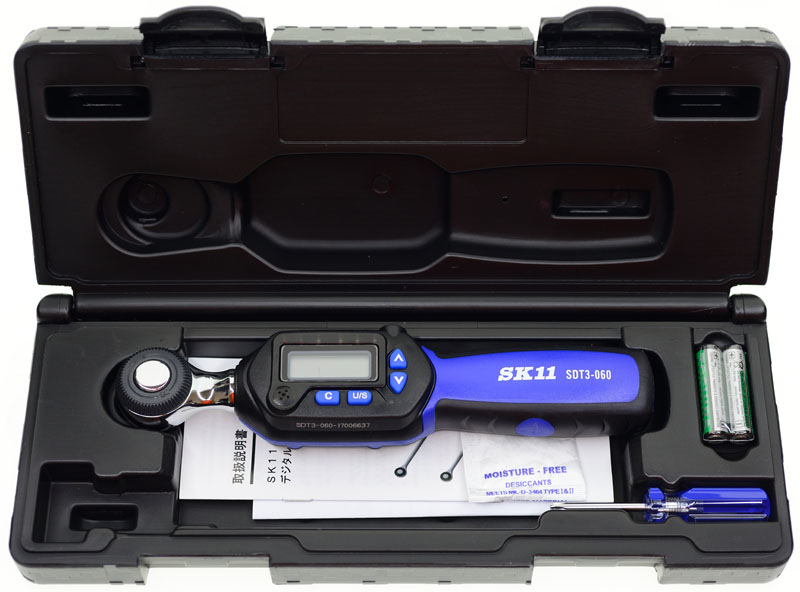

打開專用收納盒,可以看到扭力扳手本體及文件,並附上兩顆四號(AAA)電池及更換電池用的小螺絲起子

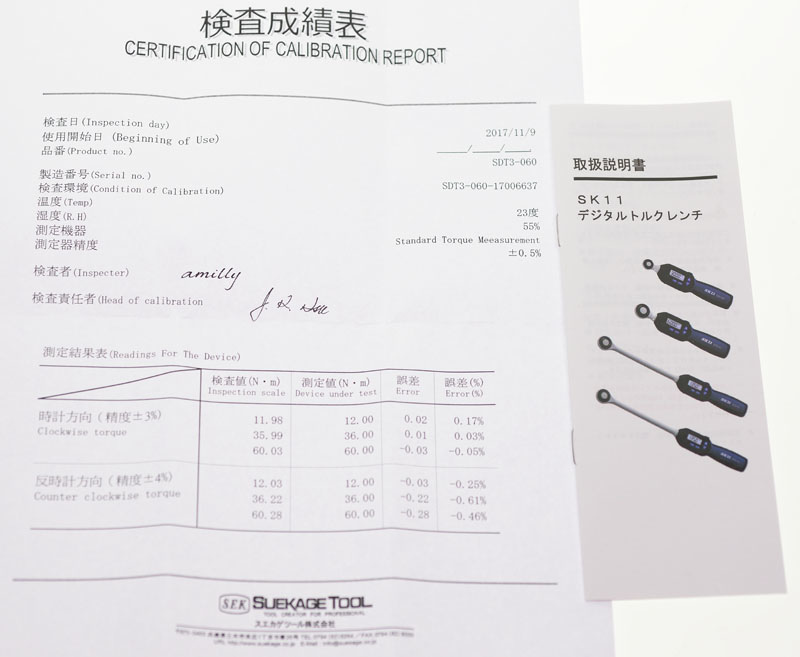

文件部分有檢查成績表及使用說明書,檢查成績表是出廠校正的測定值,確保扭矩數值正確,使用說明書為日文印刷

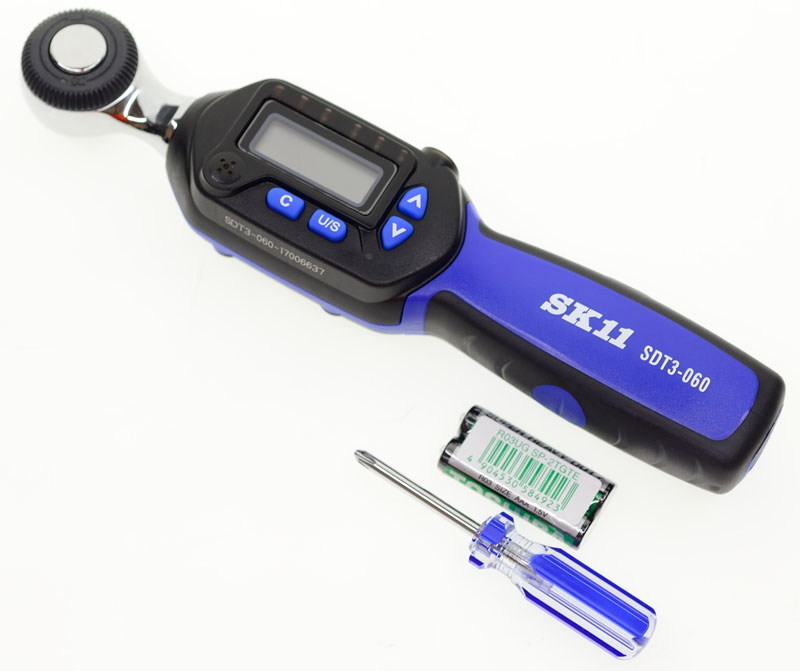

SDT3-060扭力扳手本體、兩顆四號(AAA)電池及拆電池室蓋板螺絲的小起子

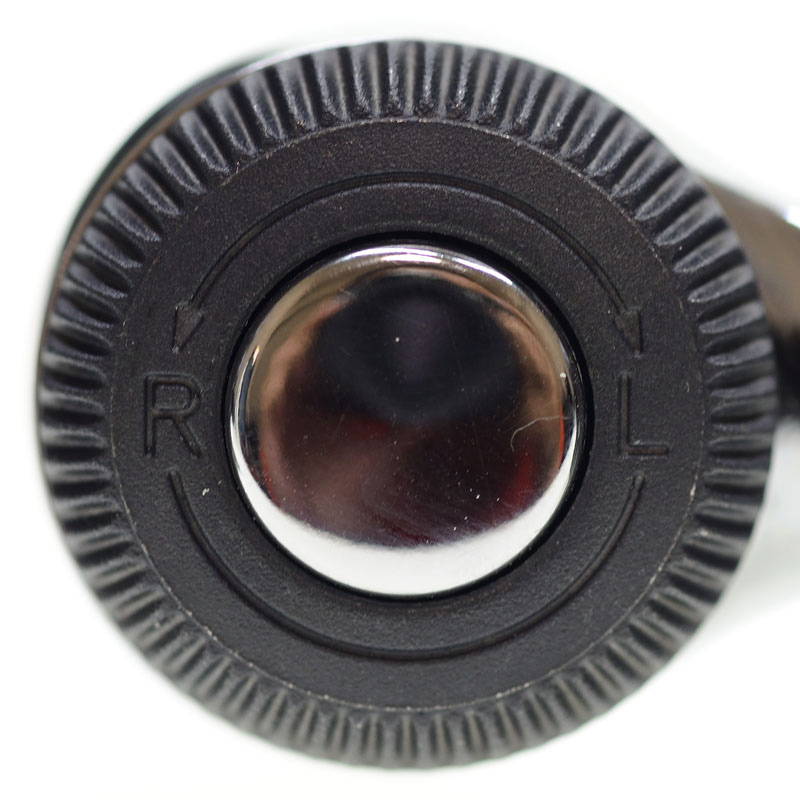

前方棘輪上方有左右轉標示,透過旋轉外圈黑色環決定為順時針轉或逆時針轉

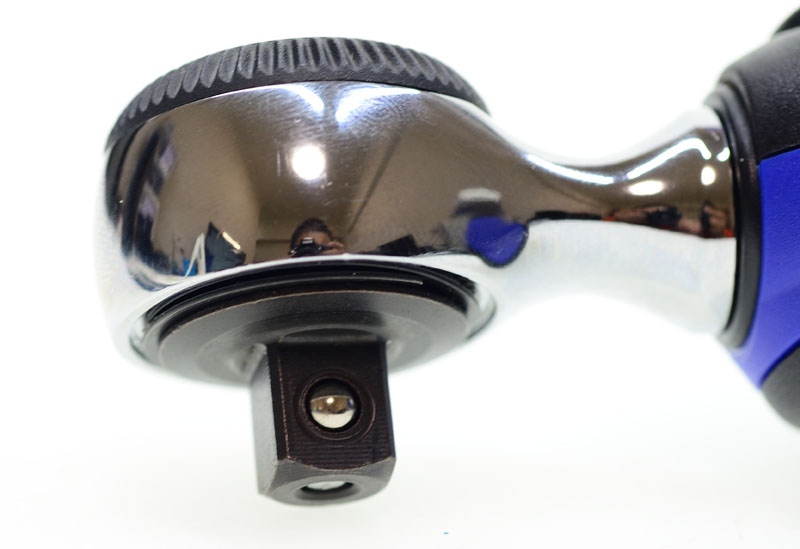

與工具相接的接頭處為9.5mm(3/8英吋或俗稱3分接頭),按壓棘輪中央銀色按鈕可釋放接頭處防脫落鋼珠,便可取下工具

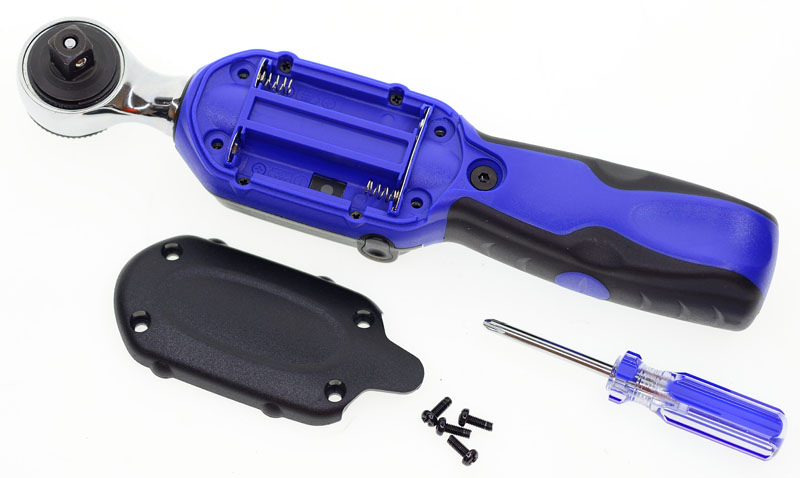

翻到扭力扳手背面,用隨附小螺絲起子拆下電池室蓋板的四顆螺絲,就可以看到兩個四號(AAA)電池槽


將兩顆四號(AAA)電池依照標示極性裝入電池槽,蓋回蓋板,鎖回螺絲,就可以開始使用

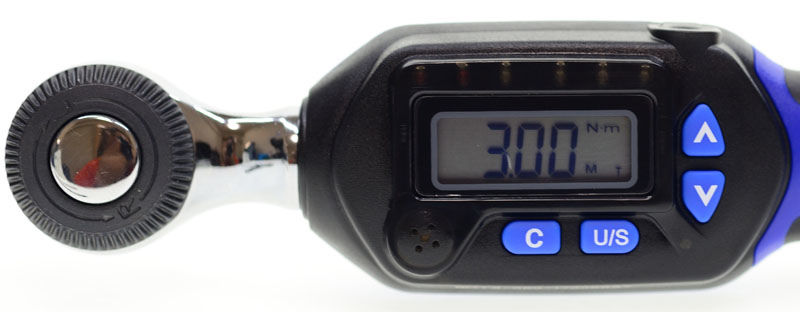

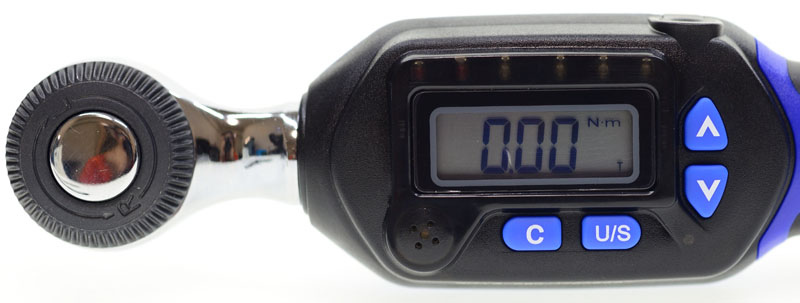

若扭力扳手在睡眠狀態,按下”C”鍵可以將其喚醒

使用中按下”C”鍵,可重新設定扭力門檻值,預設單位為Nm

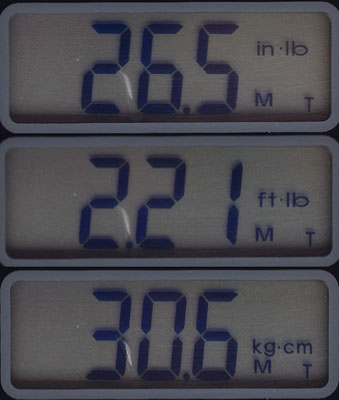

設定扭力門檻值時,按下”U/S”鍵可將Nm換算成另外三種單位kgfcmlbfinlbfft


鍵可設定扭矩門檻值,若偵測幾秒鐘內沒有按鍵,則設定值閃動之後就進入測量模式,此時上面數值會歸零,數字右下角小”M”消失,表示準備開始測量

即使設定時已經換算成另外三種扭矩單位,設定結束進入測量模式後仍會跳回以Nm單位顯示

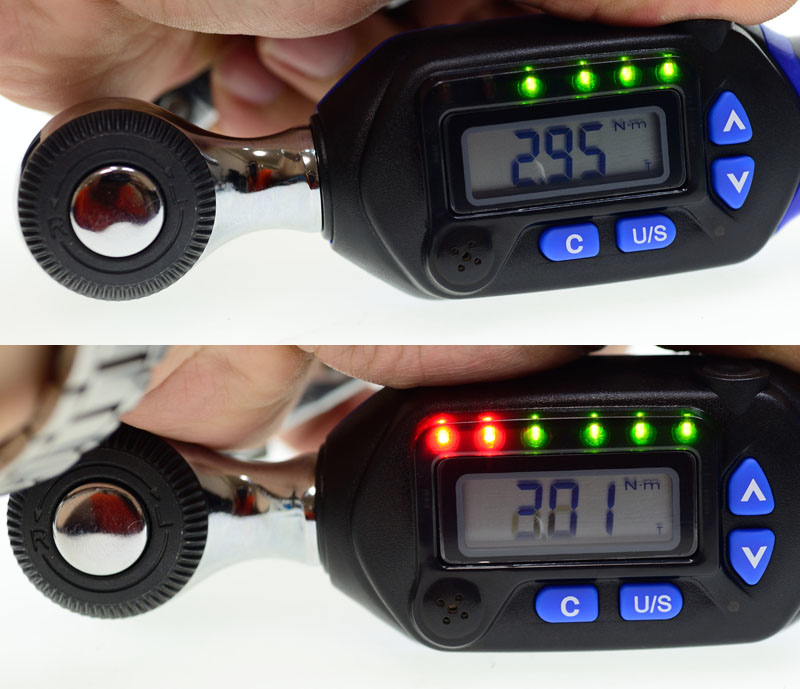

當到達設定扭矩的90%範圍時,顯示幕上方一排綠色LED會點亮,蜂鳴器開始發出間歇嗶聲,提醒使用者即將到達設定扭矩,當到達設定扭矩100%時,會點亮最前面紅色LED,蜂鳴器發出連續嗶聲,提醒使用者已達到設定扭矩

使用中的扭力顯示可以設定為連續追蹤模式或是峰值保持模式,峰值保持模式適合鬆開螺絲時測量該螺絲於鬆開一瞬間的扭矩值




結論:

數位扭力扳手操作簡單,以數位方式顯示扭矩,可以確保螺絲鎖緊扭力正確,同時以燈光和聲音提醒使用者即將到達/已經到達設定扭矩,避免扭矩不足導致螺絲鬆動或是扭矩過大損壞螺絲及被鎖的零件



報告完畢,謝謝收看
