感謝粉絲團網友出借此顆充電器供在下測試



Anker PowerPort+ 5 USB-C(A2053)產品規格:

輸入:AC100-240V1.7A50/60Hz

USB PD輸出:5V/3A9V/3A15V/2A20V/1.5A,最大30W

USB-A輸出:每一埠最大5V/2.4A,最大總和5V/6A,最大功率30W,搭載Power IQ技術

尺寸:103x78x28mm

重量:213

產品保固時間:18個月



外盒四周圍採藍色配色,純白底色正面中央印上ANKER商標,背面部分則在中央貼上產品資訊標籤

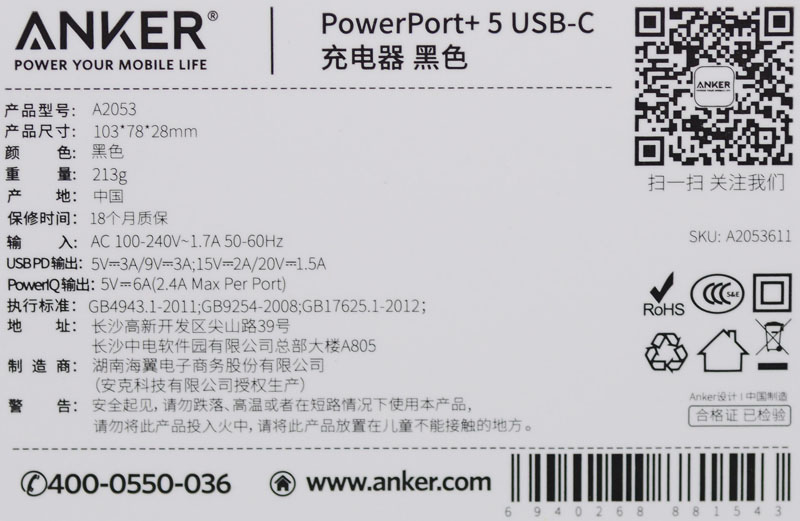

標籤近照,上方有商標、產品名稱、型號、尺寸、顏色、重量、產地、保固時間、輸入/輸出規格、製造商資訊、警告訊息,並有服務電話、官方網址及QR


打開盒蓋,上面蓋了一層保護蓋,上方印上美國的領先充電器品牌以業界領先科技進行快速充電兩千萬以上使用者滿意並持續增加中

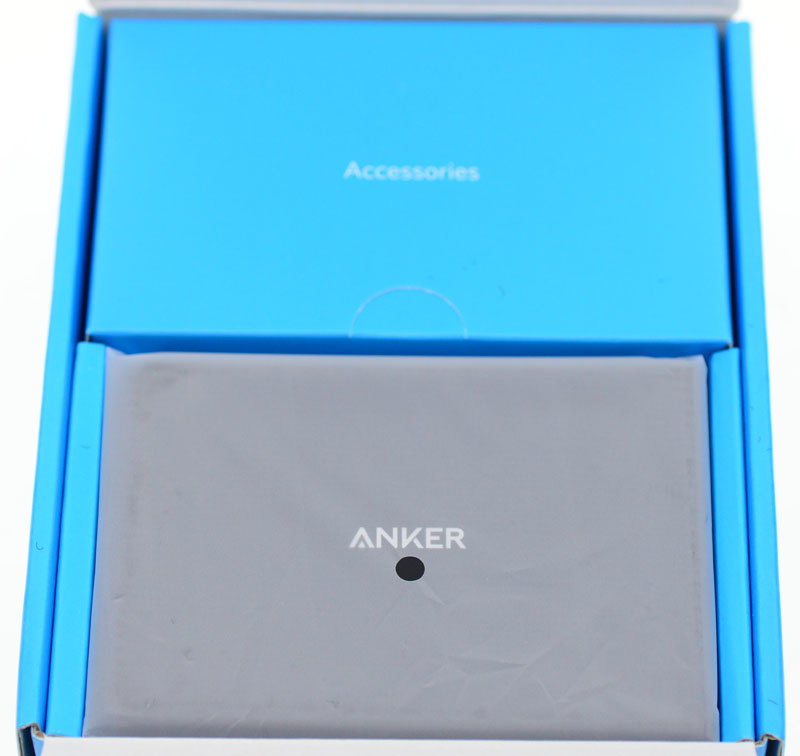

掀開保護蓋,充電器本體用塑膠袋裝著,配件放在上方藍色紙盒中

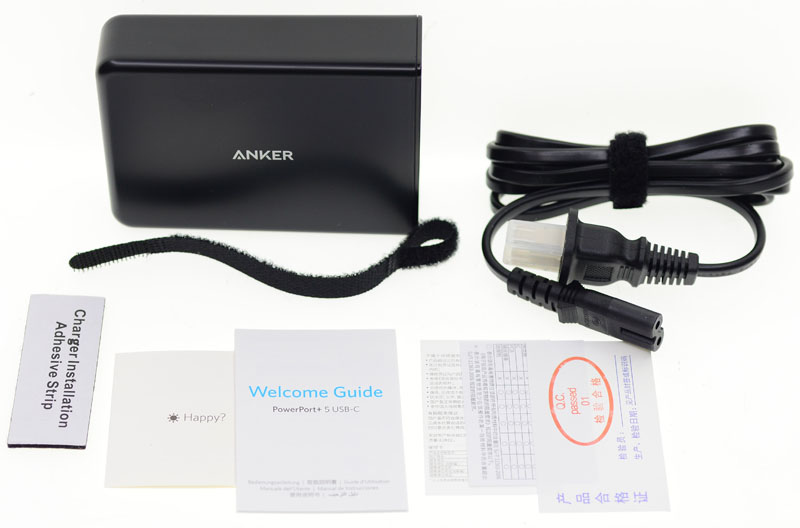

包裝內容,有充電器本體、可更換式交流電源線、魔鬼沾整線帶、充電器固定用泡棉雙面膠、說明書、保證卡、產品合格證等文件


充電器本體採黑色塑膠外殼製作

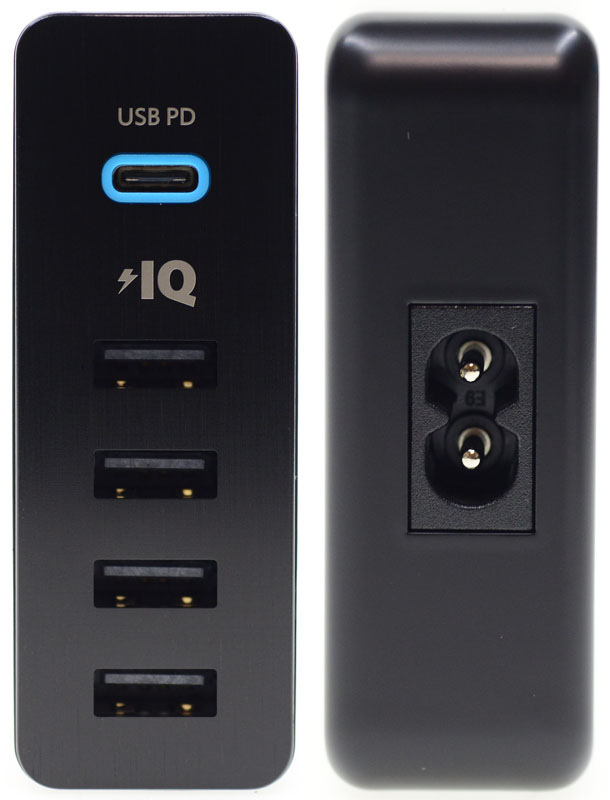

正面上方為藍色裝飾外框USB PD埠,下方為四個Power IQ USB-A埠,背面為可更換式8字頭電源線插座,本體採無電源燈設計


側面印上ANKER商標

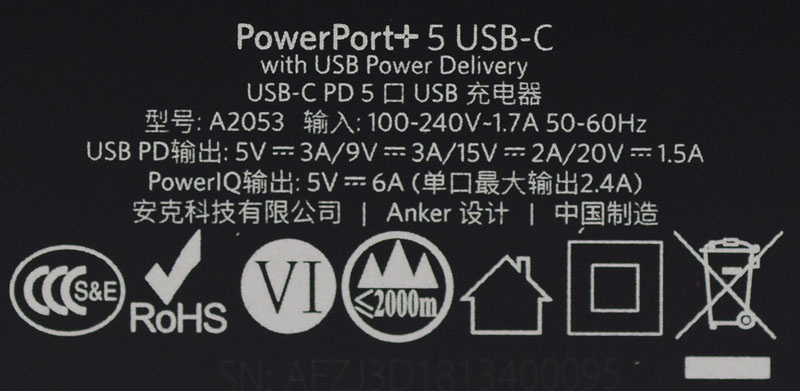

另一側面印上產品規格及安規認證

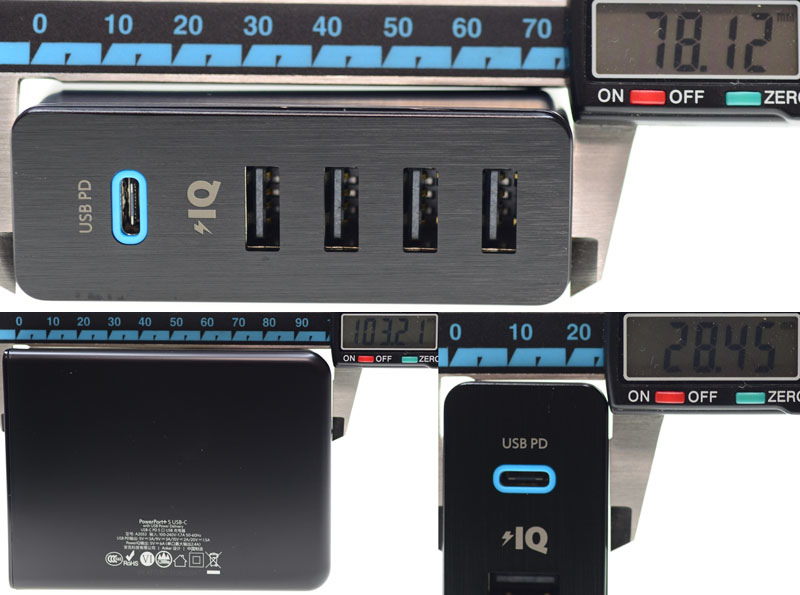

本體尺寸為103.2mmX78.1mmX28.5mm

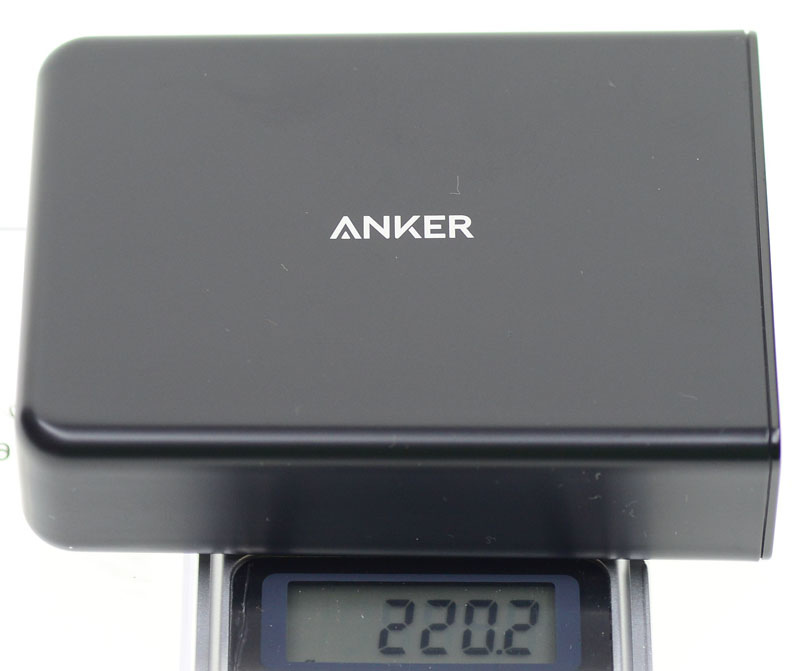

本體重量為220(不含電源線)

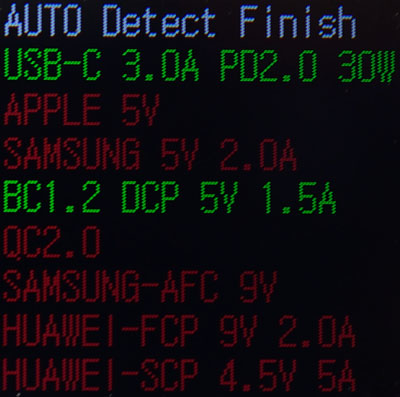

PD埠充電定義只支援PD2.0BC1.2DCP 1.5A,最大輸出3A/30W


PD埠支援的電壓電流組別有四組,分別是5V/3A9V/3A15V/2A20V/1.5A

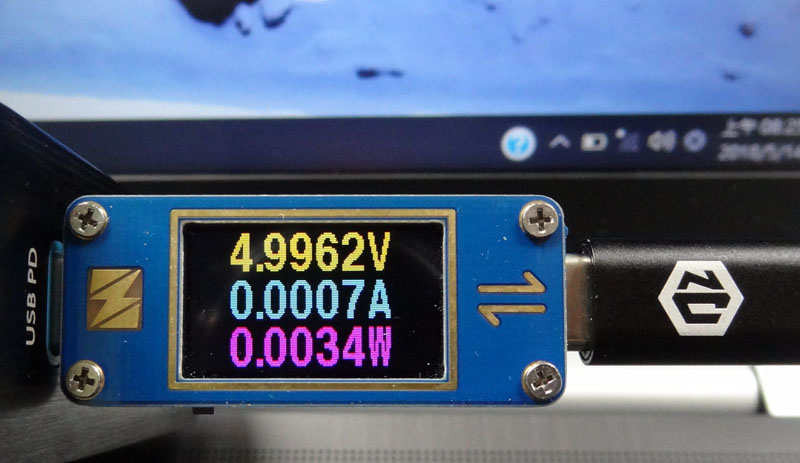

5V/9V/15V/20V空載輸出電壓如綠色數字所示


USB-A埠充電定義,支援APPLE 2.4ASAMSUNG 2ABC 1.2DCP 1.5AQC2.0 5V


USB-A埠空載輸出電壓如黃色數字所示

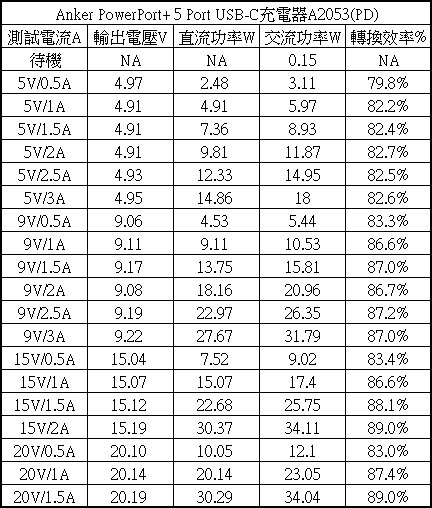

Anker PowerPort+PD埠輸出各組輸出轉換效率表,輕載5V/0.5A效率最差,為79.8%,當輸出電壓電流越高時,轉換效率越好,轉換效率最好的輸出為15V/2A20V/1.5A,達89%,其他各組輸出效率則在82.2%88.1%之間變動

空載下輸入交流功率為0.15W

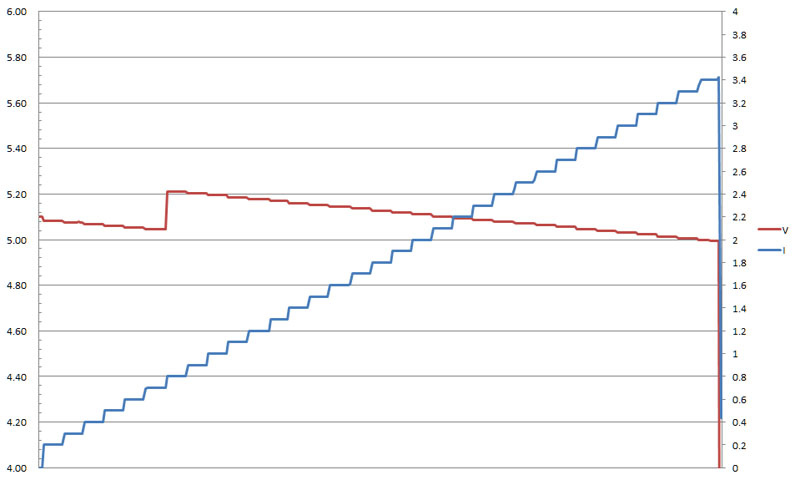

Anker PowerPort+ PD埠的5V輸出負載測試,整體來說輸出電壓會隨著電流增加而下降,當輸出電流超過3.3A便會截止輸出


Anker PowerPort+ PD埠的9V輸出負載測試,整體來說輸出電壓會隨著電流增加而提高,電流超過2A後輸出電壓表現呈現上下跳動,當輸出電流超過3.3A便會截止輸出


Anker PowerPort+ PD埠的15V輸出負載測試,整體來說輸出電壓會隨著電流增加而提高,電流超過1.7A後輸出電壓表現呈現上下跳動,當輸出電流超過2.2A便會截止輸出

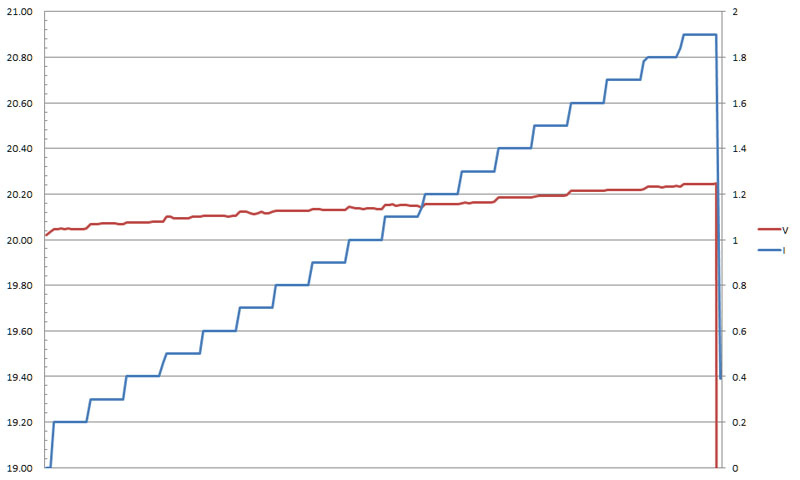

Anker PowerPort+ PD埠的20V輸出負載測試,整體來說輸出電壓會隨著電流增加而提高,當輸出電流超過1.9A便會截止輸出

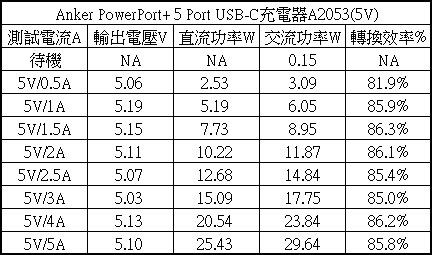

Anker PowerPort+USB-A埠輸出各組電流的轉換效率表,整體輸出效率在81.9%86.3%之間變動

空載下輸入交流功率為0.15W


Anker PowerPort+USB-A埠輸出負載測試,輸出電壓隨著電流增加而下降,當電流超過0.8A後輸出電壓會往上補償提升,當輸出電流超過3.4A便會截止輸出,各埠具備獨立過電流截止保護,當單一埠過電流保護觸發時不影響其他埠正常輸出,過電流狀況排除後便會自動恢復輸出


Anker PowerPort+PD埠對紫米10QB820行動電源進行充電,可以輸出滿額30W功率


但是Anker PowerPort+PD埠對需要USB PD 45W輸入的HP PROBOOK 430 G5進行充電時,於電腦開機狀態下無法正常充電


原因是HP軟體會提示該充電器功率太低並禁止其充電


需要連接更高功率的充電器才能進行充電

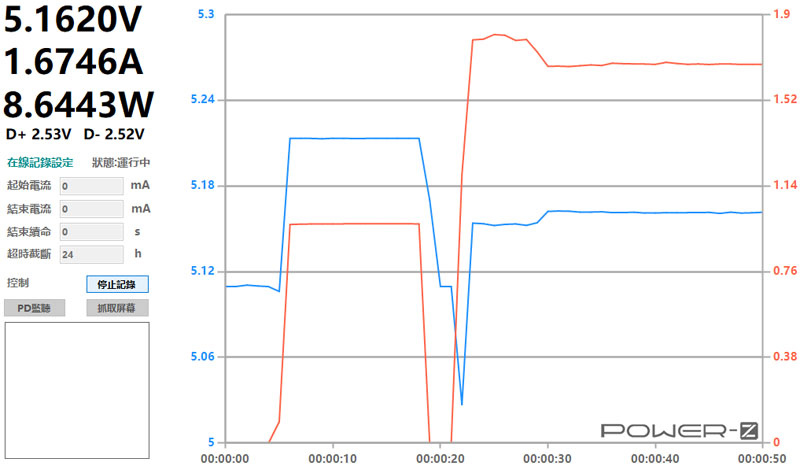

Anker PowerPort+USB-A埠對Apple iPad2進行充電,插拔兩次後充電電流可達到原廠充電器水準

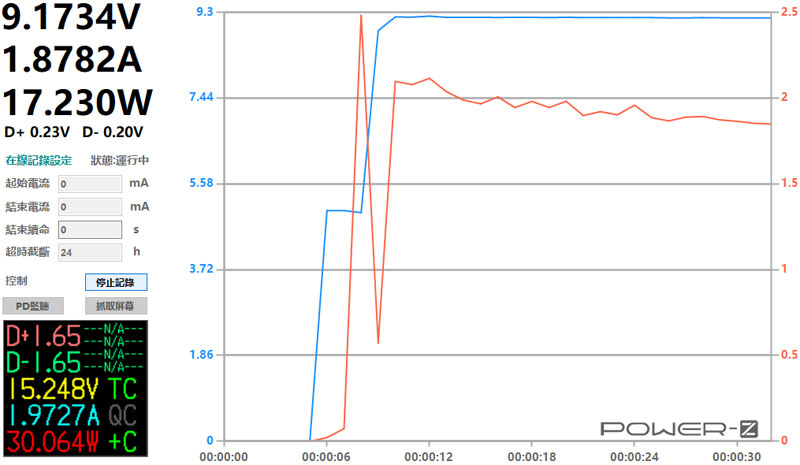

Anker PowerPort+PD埠對HTC U11+進行充電,充電功率可超過17W

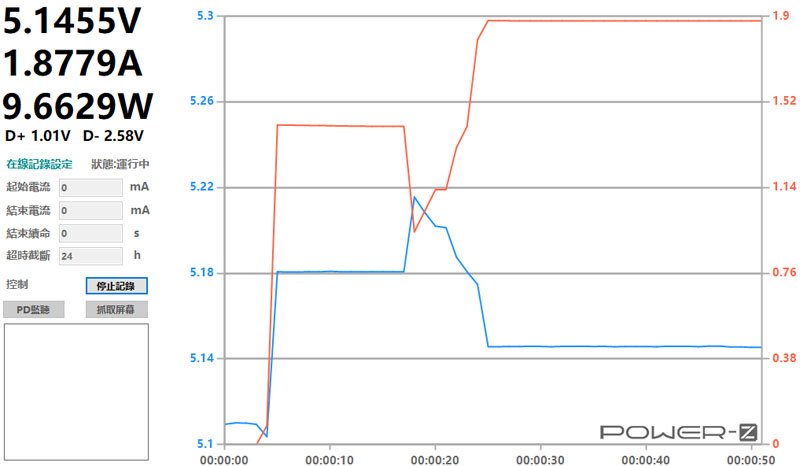

Anker PowerPort+USB-A埠對HTC U11+進行充電,充電功率可接近10W

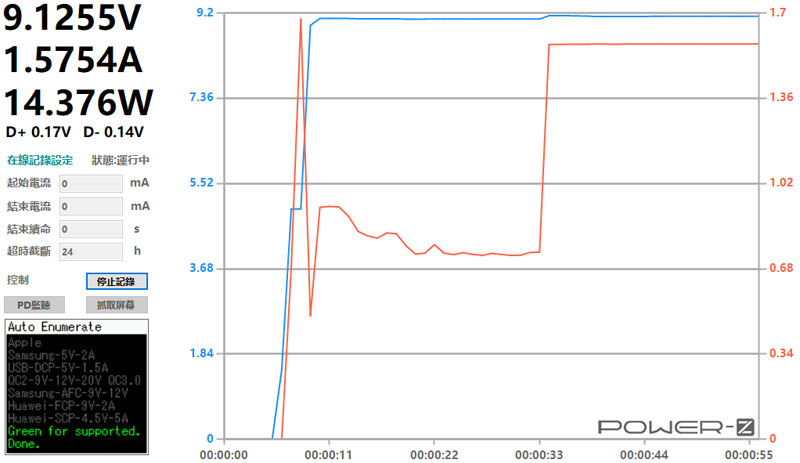

Anker PowerPort+PD埠對ASUS Zenfone 5進行充電,充電功率可超過14W

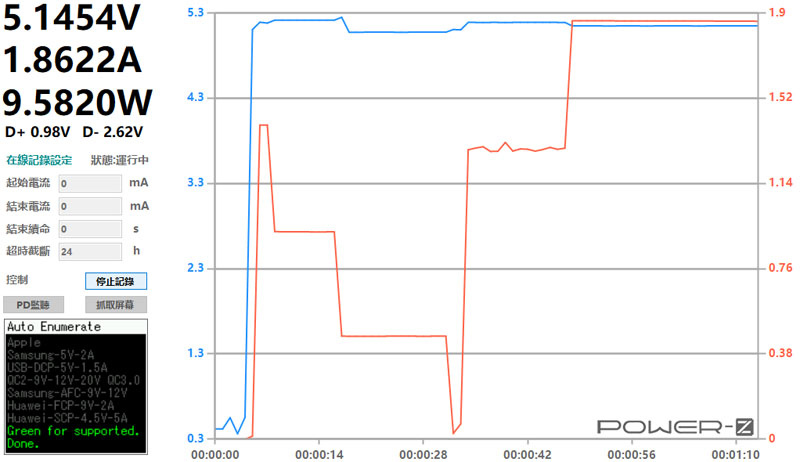

Anker PowerPort+USB-A埠對ASUS Zenfone 5進行充電,充電功率可接近10W


60W滿載輸出(PD 30W+USB-A 30W)下,30分鐘後紅外線熱影像圖,最高溫度點在62度左右




結論:

具備一埠USB PD及四埠USB-A 5V輸出,PD部分支援5V/9V/15V/20V,輸出功率可達30W,適用於中低耗電量裝置(手機/平板等)USB-A部分輸出總功率也有30W,搭載Power IQ支援多種5V充電協議,並具備單埠獨立限流保護,保護觸發時其他正常輸出埠不受影響,脫離輕載範圍後整體轉換效率可達8成以上接近9



報告完畢,謝謝收看
