3D 列印機從面市到現在發展了許多年頭,列印的手法也越來越多

水豚君之前已經跟大家介紹過兩種主流產品

3D 印表機 創想 CR-8 Phrozen 光固化 3D 列印機 Phrozen Shuffle XL 簡單開箱小聊

在沒有最好只有更好的概念之下~水豚君要帶給大家自己工作室的另一款新印表機

能提供更好工作效率的

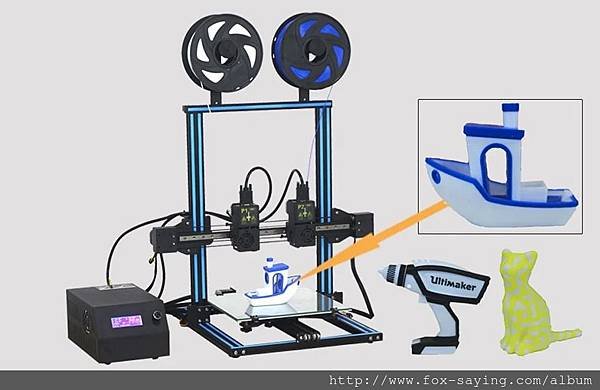

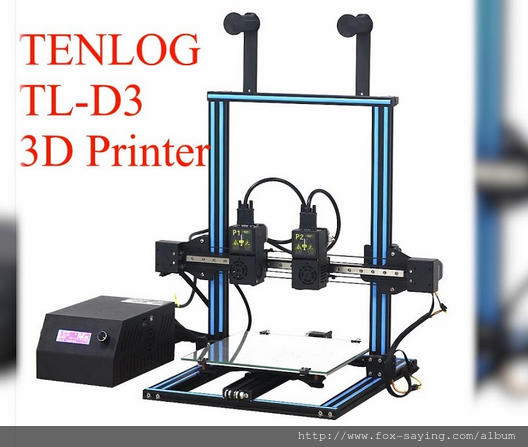

騰龍 TENLOG TL-D3XS 獨立雙噴頭 3D 列印機

螢幕快照 2019-02-27 下午5.11.36

開始之前我們還是先來聊一下雙色 3D 列印機有哪些選擇

目前有4種主流的雙色印表機分別是

1.Y 型管

代表型號 atom fx

單一噴頭 ~ 上面配置 Y 型管達成的雙色

每次換色會先對使用中的色料進行回抽,再填入另一色料

之前使用是不錯,但是回抽的距離很長~有絲在進料管內賭塞的可能性


2. 混色

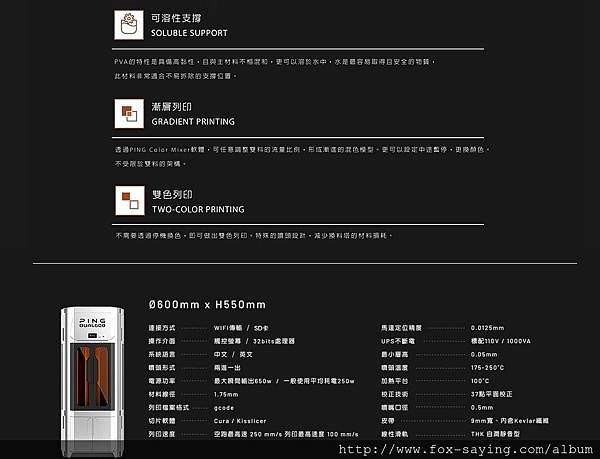

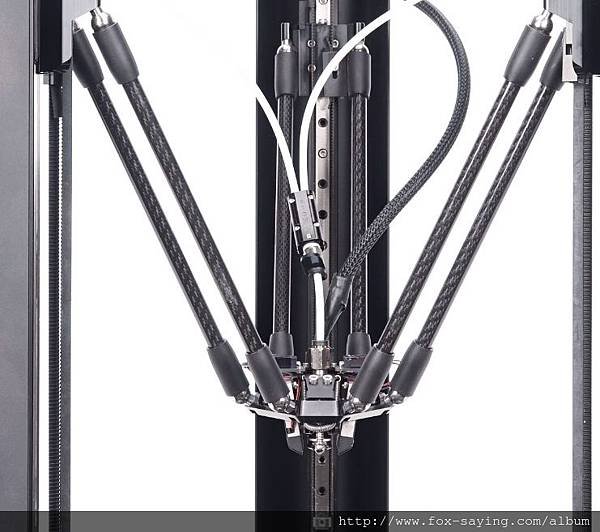

代表機型就是 PING

先說缺點~就是洗料不乾淨的問題

混色的時候當然沒有問題,但是當要顏色分明時就需要洗料柱

PING 在 2018 年底舉辦的預購仍是同類型的機器

差別在於混料區很短,洗料柱體積可以比較小...有限度的解決掉這問題

另外得助於高性能 arm 處理器,列印品質優良~算是 3d 列印世界中的後起之秀!!!


3. 同動獨立雙噴

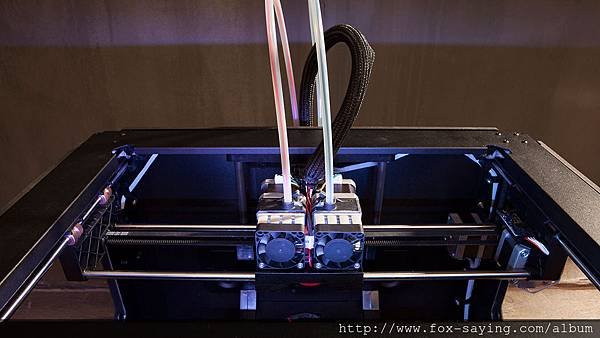

makerbot 的同動獨立雙噴頭...是我接觸印表機後第一個看到的雙噴

優點是結構簡單,但缺點則是會互相干擾

所以後來大部分使用者都把這種同動獨立雙噴頭當作......有個備用噴頭來用


4. 各自獨立雙噴

就是這裡開箱的這台各自獨立雙噴頭 騰龍 TENLOG TL-D3XS 近端供料雙頭 3DP

除了不能混色以外算是目前相對較好的解決方案

且這台價格跟上面比起來算是很超值

不過也有缺點,就是雙噴頭 x 軸位置需要校正

在列印平台可以支持下還具有鏡射 雙頭一起輸出的功能...

下面就進入開箱瞜!!!

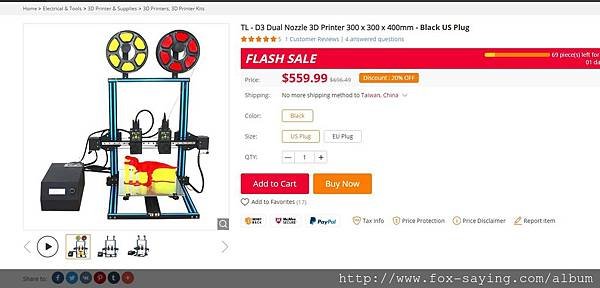

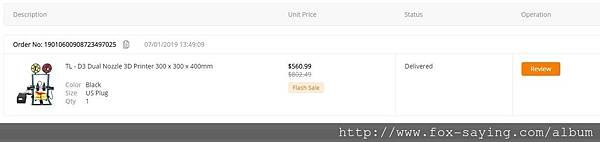

在 gearbest 網站購買的購買的金額含上運費大約是在 18000

如果被海關抽到稅金則會增加1800台幣左右的關稅

另外~想加入卻不懂如何入手與維護的朋友可以找水豚代購以及維護

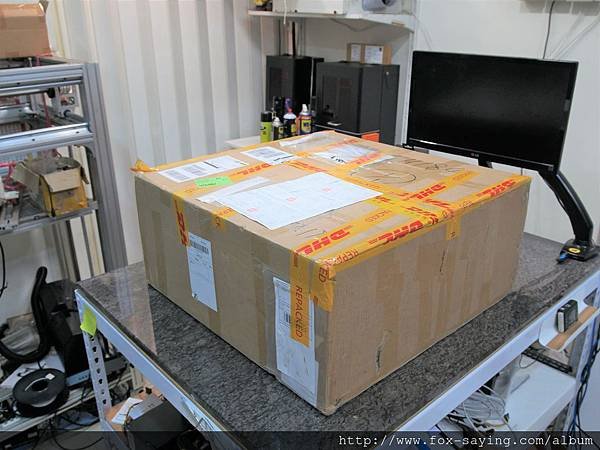

騰龍 TENLOG TL-D3XS 近端供料雙頭 3DP 的包裝很大一包


包裝上 TENLOG TL-D3XS 近端供料雙頭 3DP 真的是十分的厚實

機器不太會在運送途中損壞

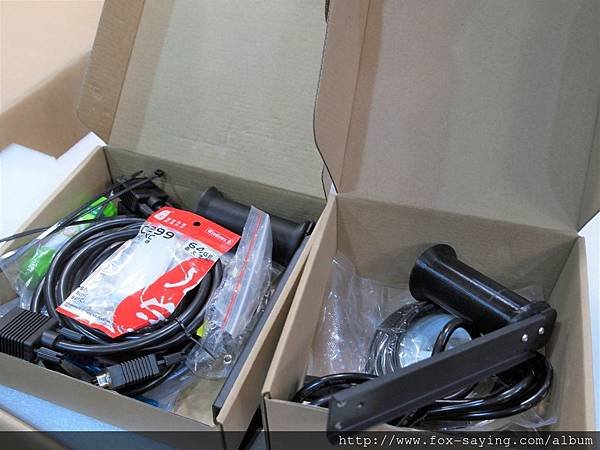

包裝裡面有著線材、有兩個進料架、口紅膠、簡易維修工具、校正用的超小量耗材

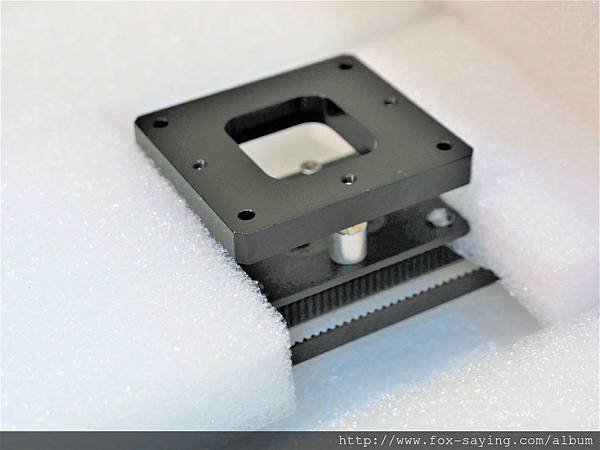

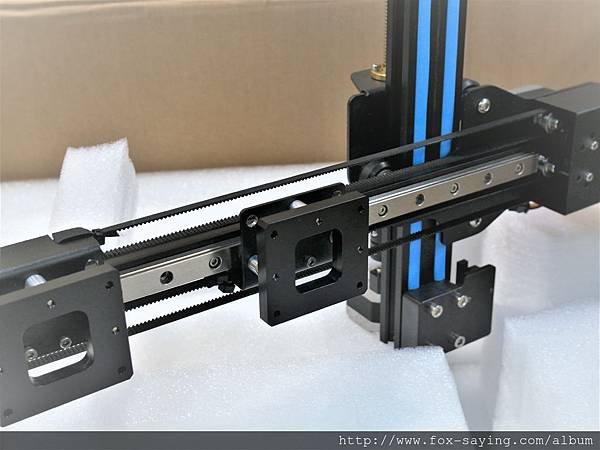

照片中是 x 軸的部分,使用 cnc 加工的金屬塊來做定位用,而且很厚實

這個 X 軸的噴頭固定座模組總共有兩個

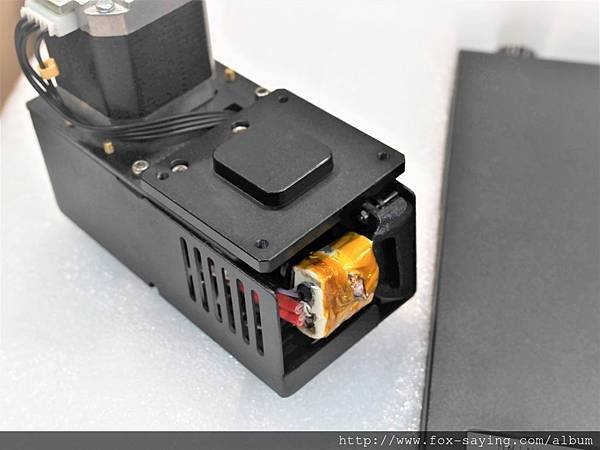

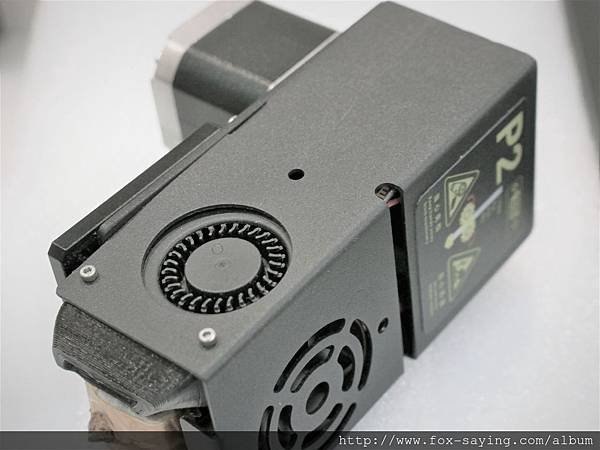

這就是噴頭模組 p1、p2 剛好是左右各一

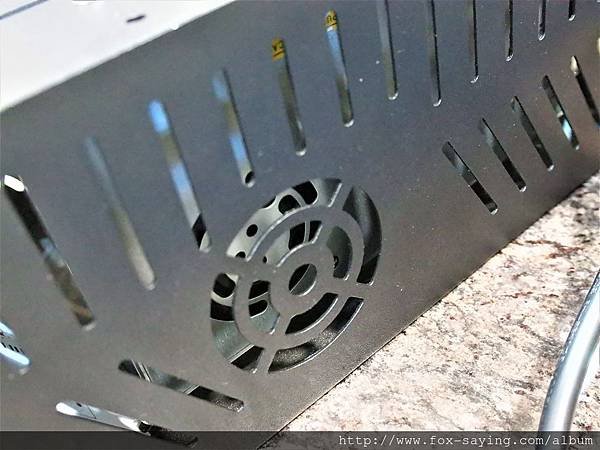

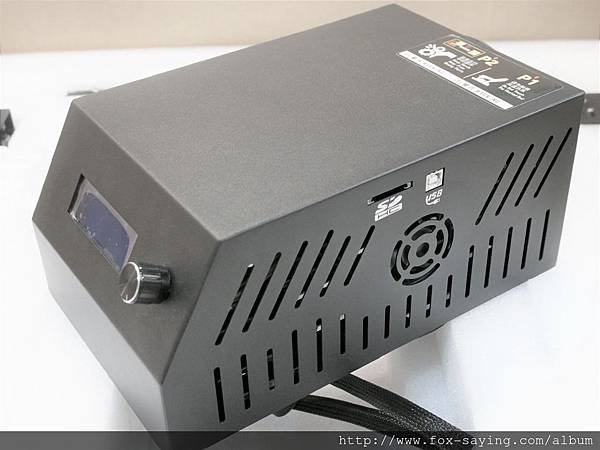

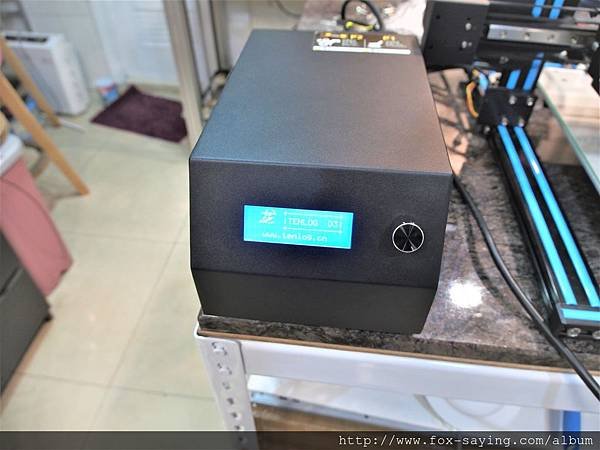

控制機箱尺寸很大,購買者需要騰出許多空間來擺放

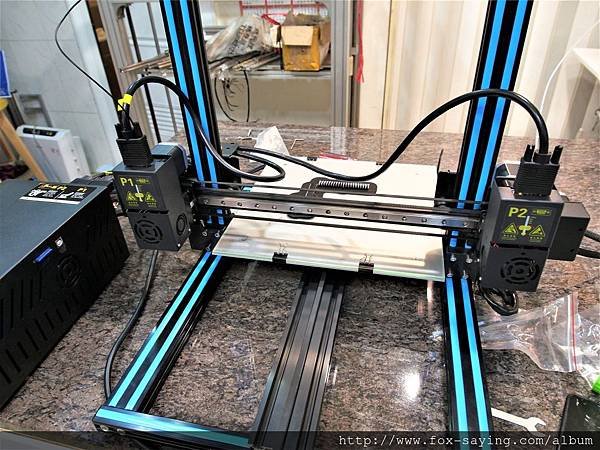

x 軸上使用線性滑軌 (單軸雙軌) 比以前用的 v 輪有好上那樣一點,因為雙x軸需要對稱高度...

附帶一提,這台的雙 z 軸也是各自獨立!

這樣的好處是每次列印的校正 都是左邊一次右邊一次...

處理掉以前 cr10s 印多次後左右兩個 z 軸不會同時到位的問題

不是同時到位會發現的問題就是有時候x跟平台其實非水平的平行,

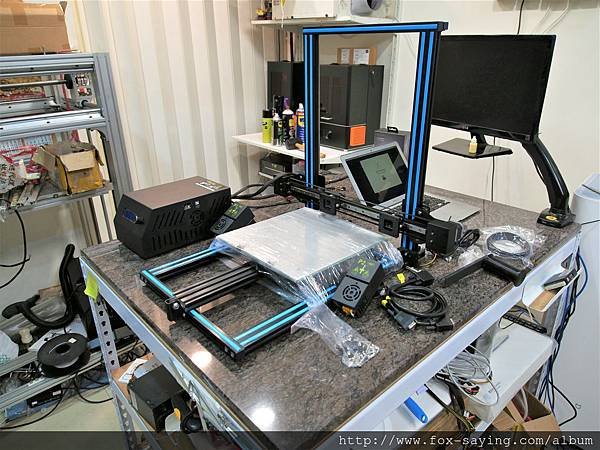

零件放了滿桌...另外可以看到 y 軸的部分雖然還是 v 輪,但是鋁擠的部分改粗了,力矩也比較長並且穩固


因為雙噴需要的淨空區比較多,所以在x軸左右兩邊都有多出 70mm 作為停靠區

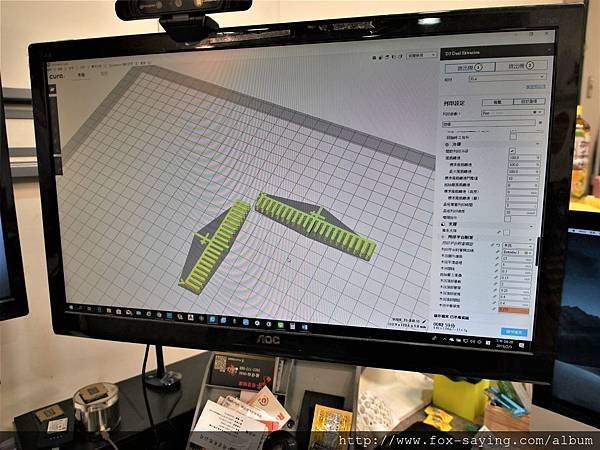

這區域要在切片軟體中設定 offect -70mm 移動原點位置

雙色時候的列印範圍為 300*300*400

鏡射以及同時列印一倍的時候列印範圍是 150*300*400

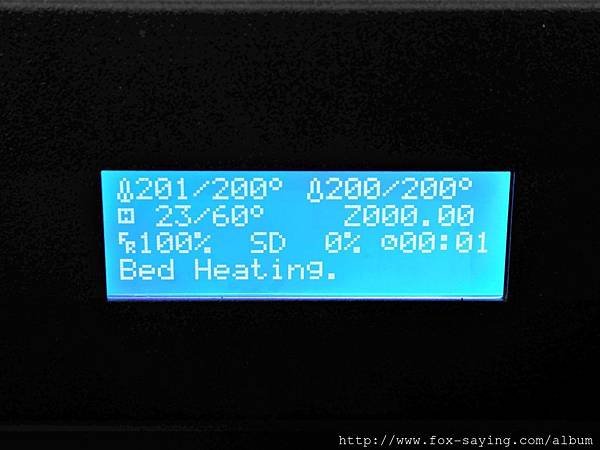

開機畫面...其實我會建議拿掉就是XD

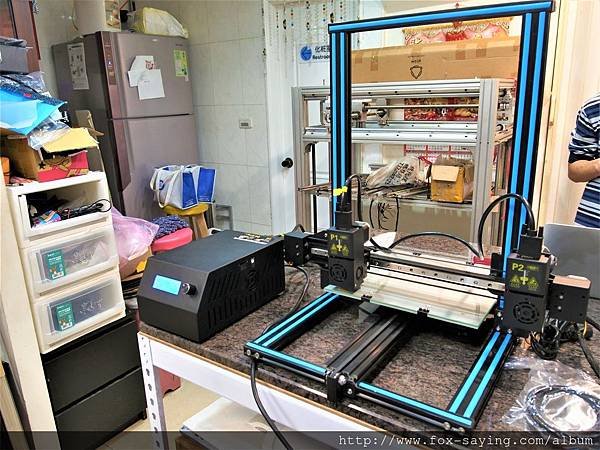

整台裝好好準備測試校正

說實話,這校正使用 Scott Lai 3D 印表機中所建立的方式

先矯正 0.1MM 在矯正 0.01MM 這兩階段的矯正跑起來

手上這台 X 誤差約 0.03MM / Y 約 0.02MM

而z高度則是歸零後用大理石板,做z軸位置校正

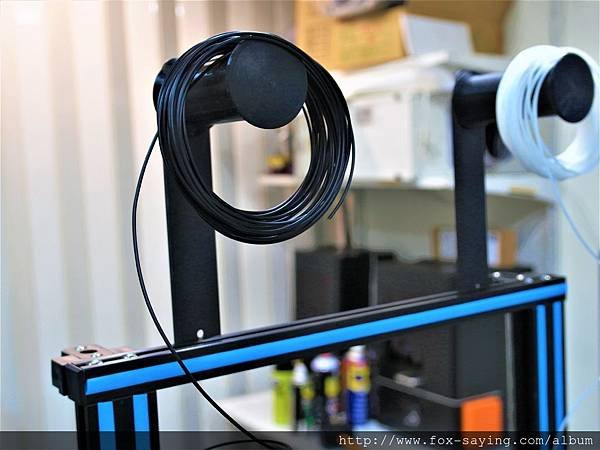

原廠送的料真的是十分十分十分小氣!

還不夠做兩次矯正!

請各位購買的朋友可以直接換上你手上有的大捲料來校正比較快



有個觀念要順便跟大家宣導的

雙色列印所耗的時間會很久

因為雙色列印的時間可不會只有一倍!!!

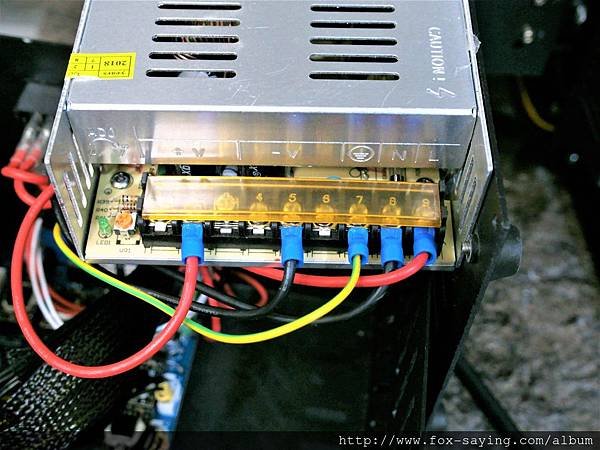

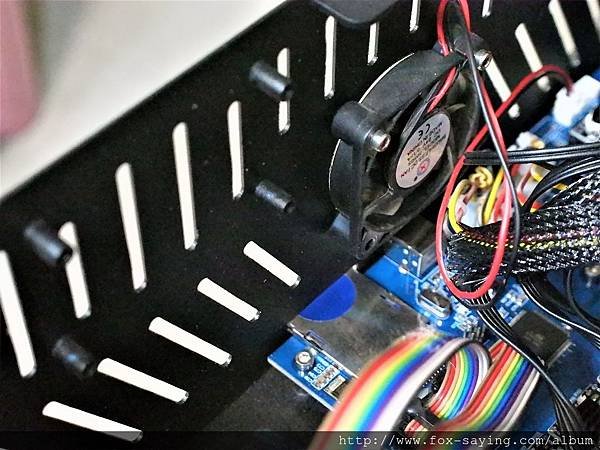

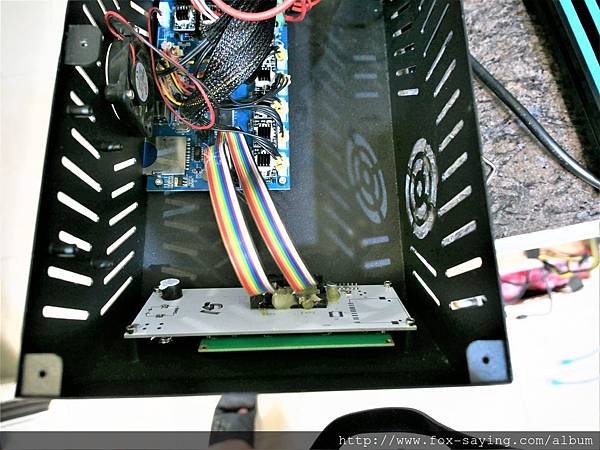

電源內部算是安全,螢幕排線也有上膠防止脫落並且都有打上端子頭端子座保護




然後接下來把電源供應器換成明偉(原廠配制的大聲了點,但是看起來質量是還可以)

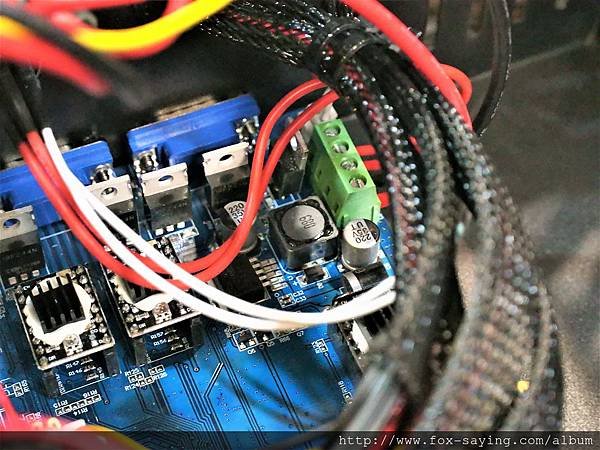

並且另外一個感動的點就是可以自行更換步進電機驅動器

所以我就全部把它換成 TMC2208 變成靜音版本

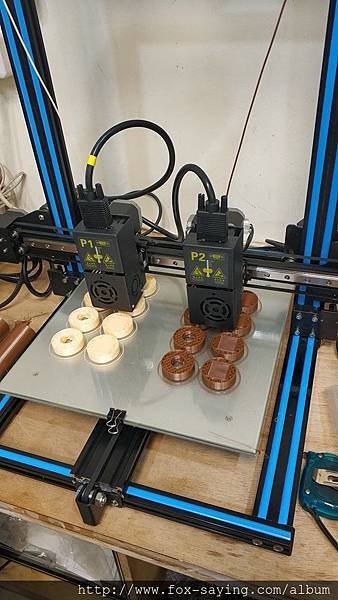

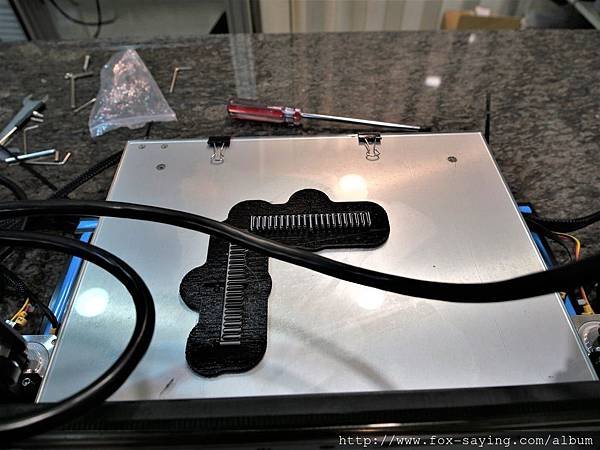

再來下面就是雙色列印 以及一次兩組輸出的加倍輸出列印

51395707_10210221569775516_4246922855524073472_n.jpg51451703_10210221568775491_2217875310123155456_n.jpg53559981_10210329012021505_1797527870180950016_n.jpg

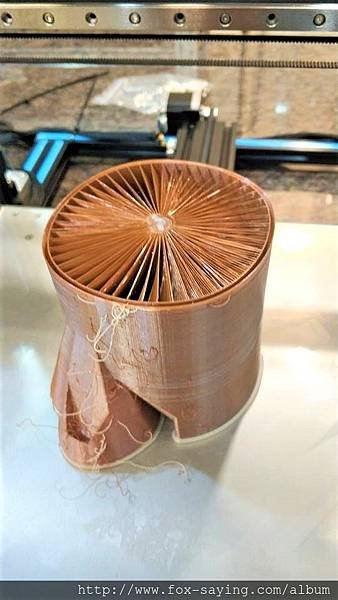

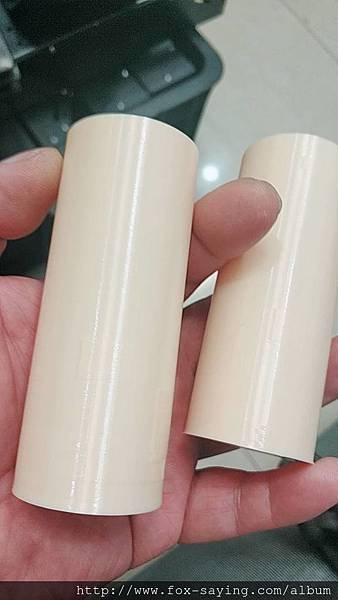

印起來品質其實還棒棒的

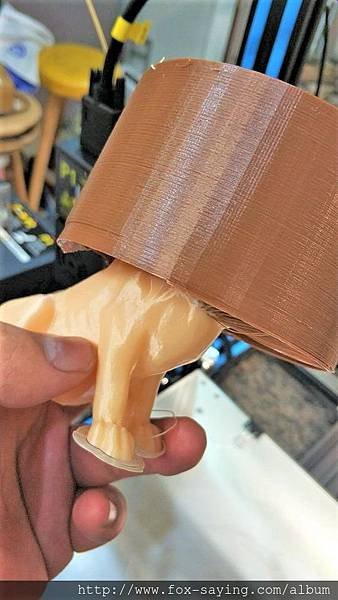

異材質異色之間沾染的問題可以少掉很多很多且價格實惠!!!!

另外因爲這台還是直接擠出型的~對於較為精緻或是難搞的料有較高的掌控性

另外這部機器的鏡射 加倍輸出是我覺得比較實用的部分

切割後為 150*300*400MM 的尺寸其實也能夠滿足大部分小物件的輸出

我覺得這台機器很有實用性以及可玩性!!!

如果有想買這台,可以詢問我,水豚君喔!!!!
