一直以來我們這邊總是有在為南部的中小企業或個體戶進行軟硬體方面的系統維護

所以我們總會不定時的更新一些我們拿來建制系統用的零件

今天我們要很順便的跟大家聊一下今年度我們開始導入給中小企業客戶與設備較多的 SOHO 族使用

具 Layer2 智能網管功能的 Switch ~ NETGEAR S350

S350 型有多款不同的子型號,我們挑選來示範的是

NETGEAR GS308T-100PES 8 埠 智能網管型交換器

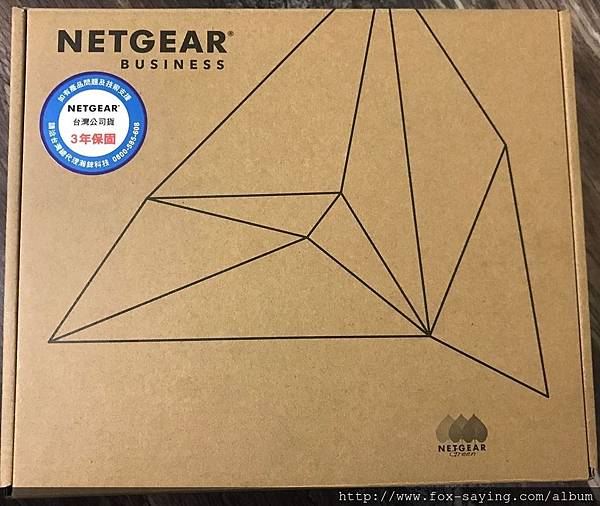

包裝盒相當的簡樸,上頭明白標示的商業用,台灣分公司提供三年的有限保固

另外為了避免初此使用 智能網管功能 時遇到問題,還提供 0800 專線來支援使用者解決問題

002

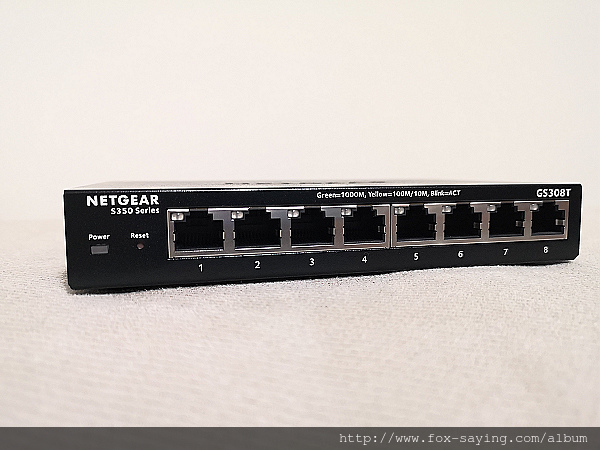

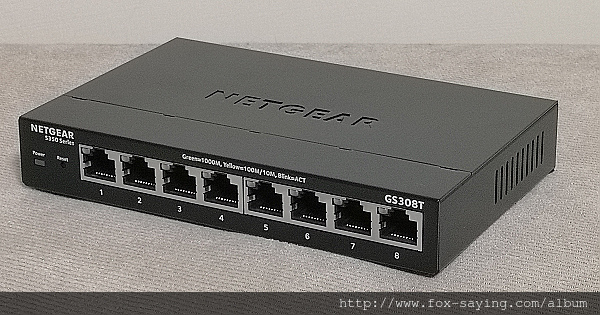

SWITCH 在外型上多年來一直都沒有太大的花樣,就是這樣四方型的

8 個連接埠都在正面,1 號埠旁的小孔就是 Reset 孔

showmerIMG_20190818_042641

外殼就是使用金屬外殼且有開孔來增加交換器的散熱效果

另外因為此型號只要 8 埠所以體積很小,沒有機架滑軌架鎖孔使用 (想上機架請選 24 埠款)

showmerIMG_20190818_042725

接下來我們來簡單看一下管理介面來了解它有什麼功能

一般來說我們都會把它接下路由器的後端來使用,所以連接完畢後可以從路由器處得知它的 IP

如果您很單純的拿中華電信的數據機來當路由器使用

那麼您可以從底下這兩篇去登入後台並且在 DHCP SERVER 選單中找到這部交換器的 IP

中華電信光世代數據機 ( DSL-7740C ) 登入工程模式帳號密碼紀錄

中華電信光世代 數據機 ( i-040gw ) 登入工程模式 帳號 密碼紀錄

然後再透過瀏覽器來登入這部交換器,登入的密碼就是 password

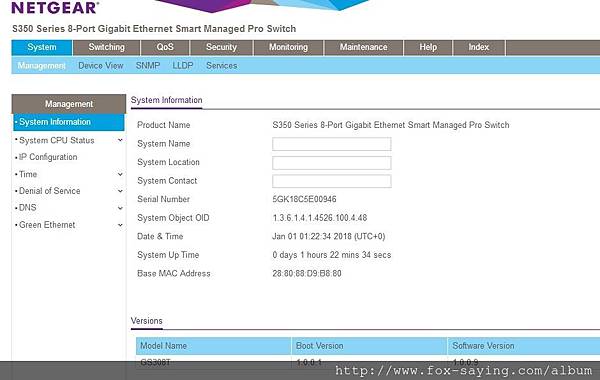

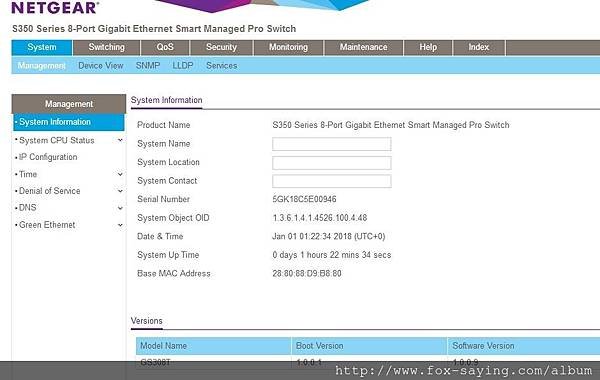

就可以看到它的基本頁面

01

我們這邊就簡單小聊一下一般使用環境會用到的功能就好

網管型的好處就是讓網管可以透過這個交換器去了解通過這個交換器的網路現行的狀況

好在網路出現問題時可以更快速的抓出問題在哪

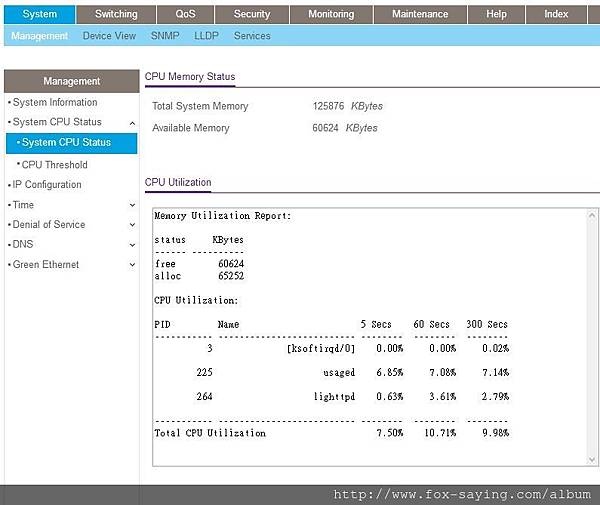

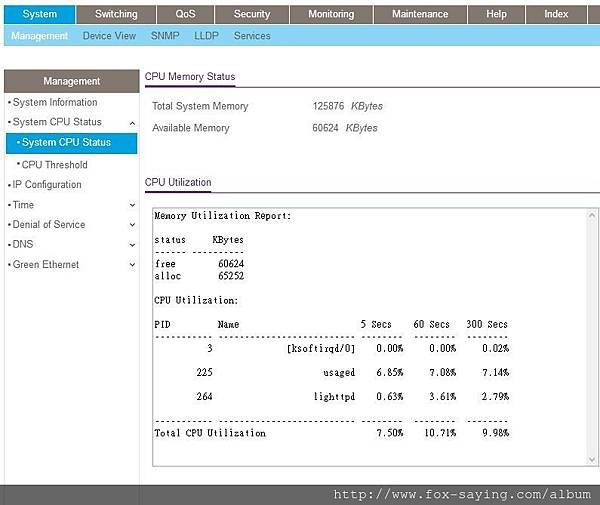

比如說讓你了解目前交換器的 CPU 與 RAM 使用的狀況是否正常 (其實這是基本功能)

02

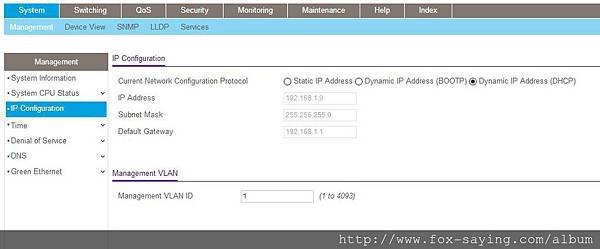

為了方便你管理這個交換器,狐仔建議您在第一次使用時要記得到此來設定一下交換器的 IP

這樣你就不用每次要登入此交換器時,可能還得要再查閱一次 IP

03

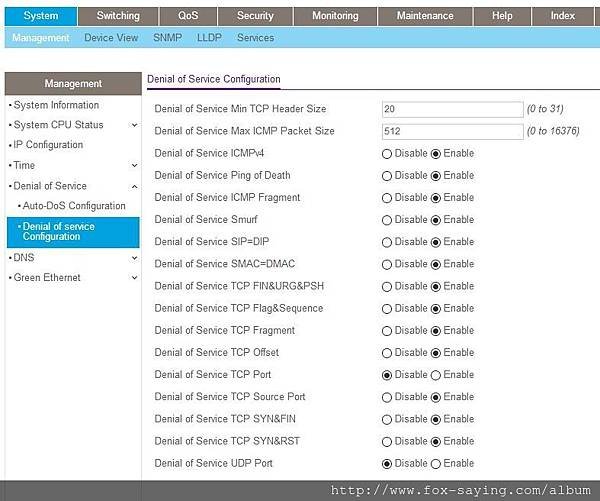

另外因為簡易型的路由器常常沒有 DDOS 的功能,所以你正好可以用它來補上

如果系統中有多部 S350 系列來擴展的話,建議只在最前端那部開啟就行了

04

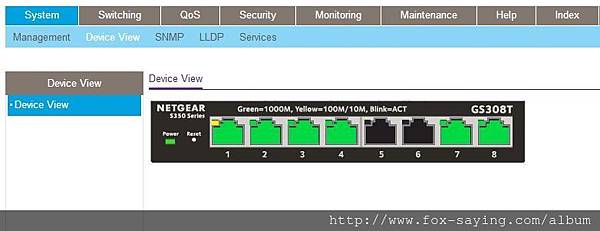

在來這功能在使用者反應線路異常的當下從遠端查修相當的方便

你可以在這你看到哪一個埠被離線及每一個埠此時的正在工作中的速度是否被降速

(如果建制環境是 1000M,但燈號卻是亮黃燈時就要注意一下)

05

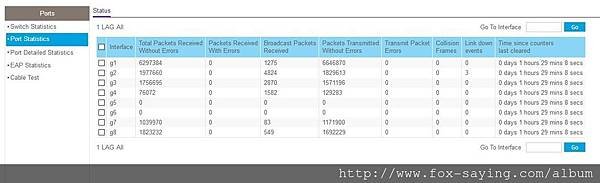

另外您也可以在這裡確認每個連接埠的累進傳輸狀態

我還因此抓到我的系統中的某一連接埠所連接的網路線品質已經不行了

06

另外因為近年 NAS 系統的發展已經成熟了

近期我們常會將 NAS 引進中小企業或個人工作室中來當 資料儲存 中心

為了使用者的工作能夠更加的順暢與快訴,我們有時會使用 Link Aggregation 加大資料的吞吐量

所以接下來我們要來介紹 NETGEAR GS308T-100PES 的  Link Aggregation 功能之前

總是要有設備可以跑這個功能.....目前狐仔手邊有支援的設備為之前開箱過的 NAS

群暉 Synology DiskStation DS918+ NAS 4-Bay 這台設備來做示範

首先分別先將網路線和 NETGEAR GS308T 就位

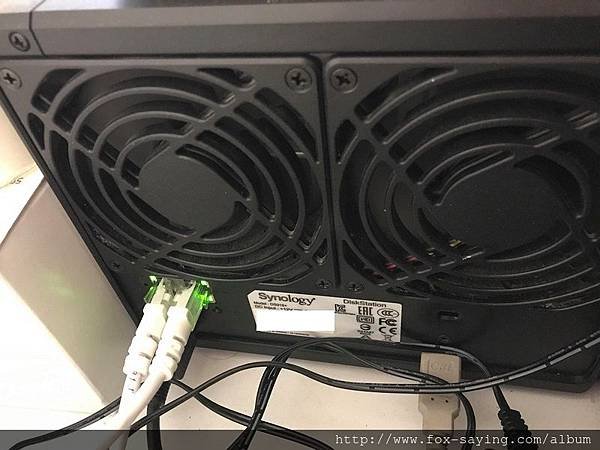

並將兩條網路線與 Synology DiskStation DS918+ 連接好


接著我們進到群暉 DSM 系統的桌面,開啟 [控制台],在左側的樹狀列選擇 [網路] 項目

並且選擇其中的 [網路介面] 就可以看到兩個區域網路都已經完成連線

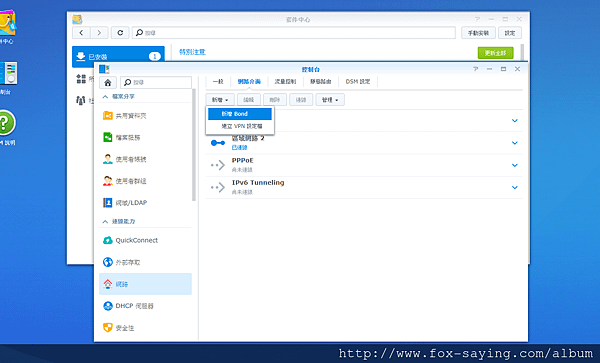

接下來,在 [網路介面] 中按下新增, [新增 Bond]

螢幕截圖 2019-08-22 02.38.23.png

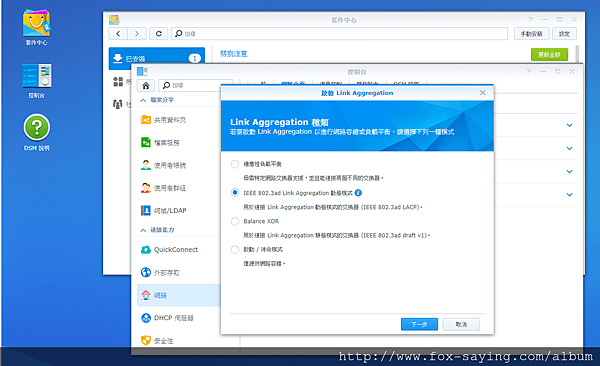

這邊的選項總共有四個,由於我們是要在 GS308T 之下設定 LACP 的功能

在這邊選擇第二個選項 IEEE 802.23ad Link Aggregation 動態模式

螢幕截圖 2019-08-22 02.38.36.png

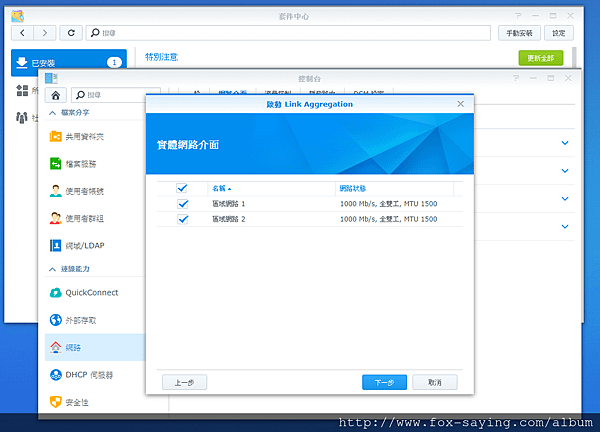

在接下來的選項中將區域網路 1 與 2 都勾選起來(因為 DS 918+ 總共只有兩個網路孔)

如果是其他有更多網路埠的 NAS 機型,則要勾選要用來做 Link Aggregation 的 Port

螢幕截圖 2019-08-22 02.39.21.png

網路設定的選項中如果原本有指定 NAS 的 IP 則依照此設定

如果原本沒有設定給 NAS 的 IP,則可以選擇 DHCP 項目由路由器自己派發

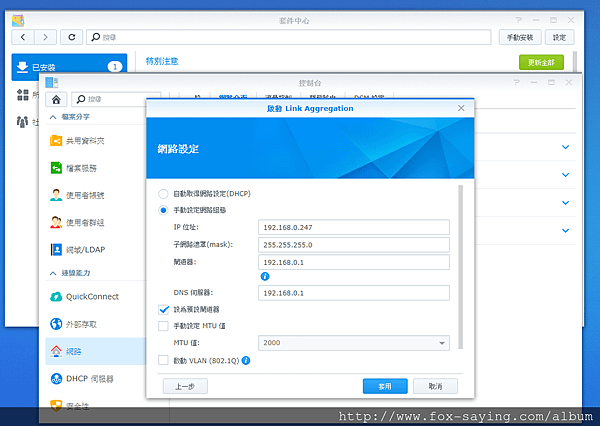

螢幕截圖 2019-08-22 02.40.03.png

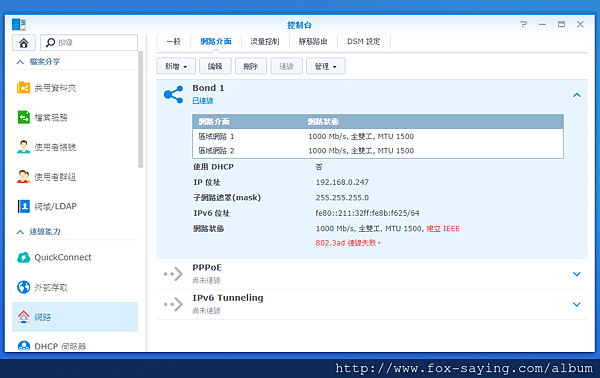

當建立完畢之後,就可以看到兩個區域網路已經合併成一個 Bond 1

但是因為我們在 GS308T SWITCH 端還沒完成設定

所以可以看到建立的網路狀態 IEEE 802.23ad 連線還是失敗的

螢幕截圖 2019-08-22 03.14.14.png

接下來的步驟首先進到 NETGEAR GS308T 的控制介面之中

要進到這個介面有幾個作法,一是透過路由器去尋找 SWITCH 的連線 IP 位置

第二比較簡單的方式則是透過安裝專用軟體 NETGEAR Switch Discovery Tool 來找尋

但如果路由器沒有 DHCP server 派發 IP,預設的 IP 位置會是 192.168.0.239

並且輸入預設密碼 password 就可以進入GS308T 的後台

我們要設定 Link Aggregation (LCAP) 的工作模式,直接選擇 [Switching] 項目->[LAG]

接著選擇 [LAG Configuration] 項目

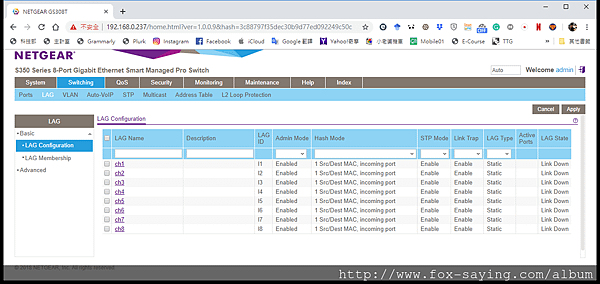

這台 NETGEAR GS308T-100PES 一共可以設定八組 [LAG] 設定檔

直接點選 [ch1] 來開始我們的設定選項

螢幕截圖 2019-08-22 03.14.34.png

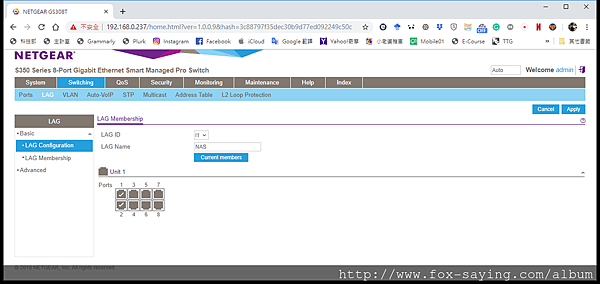

進入 ch1 設定介面後,可以修改名稱與 LAG ID 等等

選擇需要合併的 Port 方式也非常直覺,直接把要合併的 Port 從圖示中勾選起來就可以了

比如說是 Port 1 和 2 要合併則勾選 Port 1 和 2,當然也可以依照自己的需求組合

都設定完之後則按下右上角的 Apply 套用完成的設定!!

螢幕截圖 2019-08-22 03.14.51.png

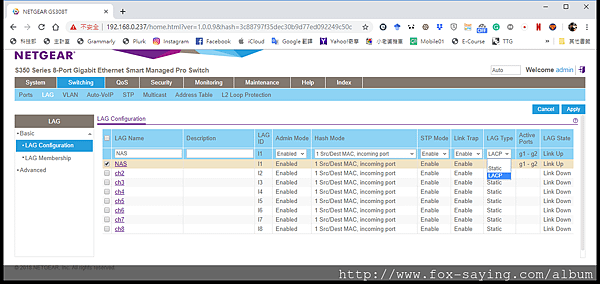

回到外層頁面後,先勾選剛剛命名成 [NAS] 的 LAG 設定

並在 [LAG Type] 項目從原本預設的 [Static] 改成 [LACP]

都設定完之後則按下右上角的 Apply 套用完成的設定

螢幕截圖 2019-08-22 03.15.34.png

如果跟著這些項目都有完成正確的設定

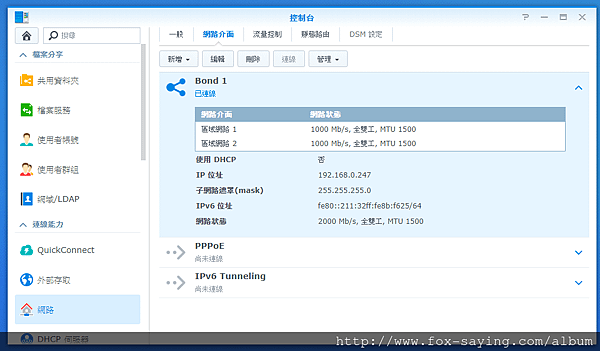

回到 NAS 的介面之中,就可以看到網路狀態 全雙工 2000Mb/s 已經正確運行

螢幕截圖 2019-08-22 03.16.18.png

NETGEAR S350 是相當適合用來架構中小型區域網路的 L2 Switch

它的售價便宜且擁有足夠的擴展能力,讓你補上中華電信路由器的不足

簡單易懂的管理介面可以讓網管人快速的從任何地方查修系統線路的異常

是預算有限之下,盡可能填補與降低網管負擔的好工具之一

以上簡單的小聊完畢~有任何問題都可以留言討論或直接去電 0800 求援

祝大家公司發財賺大錢 XDDD
