科技進步就是快~充電器的進步隨著具備快速充電規格的手機越來越多

所以輸出埠都支援快充的充電器也開始佔據市場

不久之前我們才跟大家聊過

EGO Extreme Charger 2.0 120W QC+PD 5 port全快充

現在狼大就要來跟大家聊這個體積更小的四埠快充的

HYPER JUICE 氮化鎵 GaN 四埠 100W 充電器

/tmp/phpznjcYi

產品特點:
1.使用GaN氮化鎵功率元件,提高轉換效率
2.四組輸出埠,其中包含兩組USB-C、兩組USB-A,自動調配充電功率,總功率輸出最大可達100W
3.支援PD3.0/QC3.0/SCP/FCP/AFC/MTK多種主流快充協議
4.兩組USB-C,單埠輸出時可達100W,雙埠同時使用時自動調節成65W/60W+30W
5.兩組USB-A,單埠輸出時最大功率18W,雙埠同時使用下每埠輸出12W(5V/2.4A)
6.100-240V全域電壓輸入,折疊式插頭,隨附EU/UK/AU三種轉接頭,適合旅行使用

產品規格:
型號:HJ-GAN100
輸入:AC100-240V,2.4A,50/60Hz
USB-C單埠輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,最大100W
USB-A單埠輸出:5V/3A、9V/2A、12V/1.5A,最大18W
最大總輸出功率:100W
尺寸:85x61x29mm
重量:199克

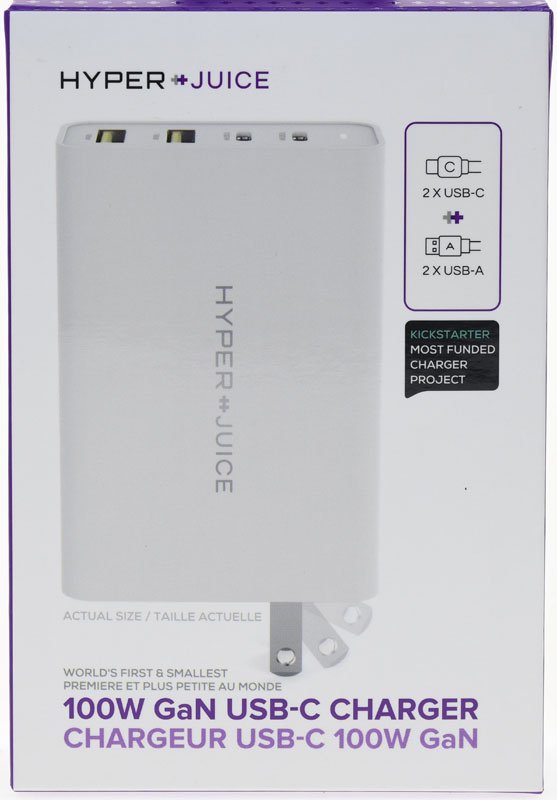

外盒正面,左上有商標,中央圖片比例符合充電器實體大小,下方有產品名稱

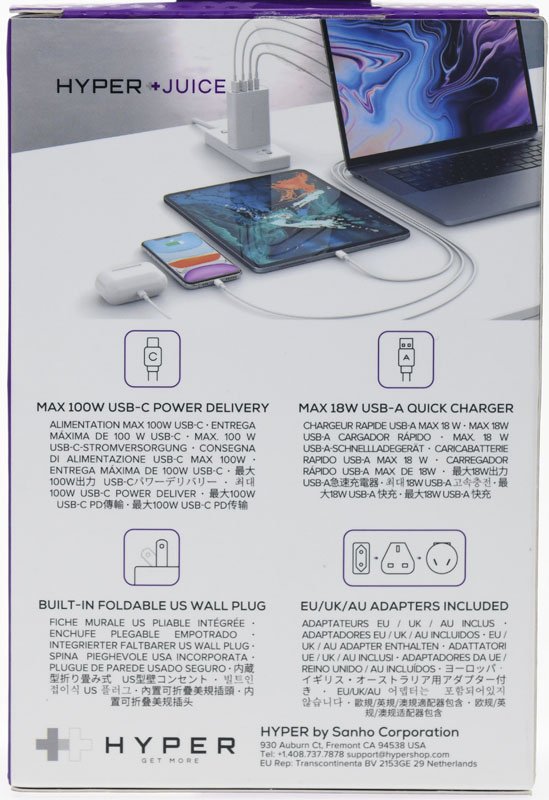

外盒背面,有使用情境圖及產品特色說明

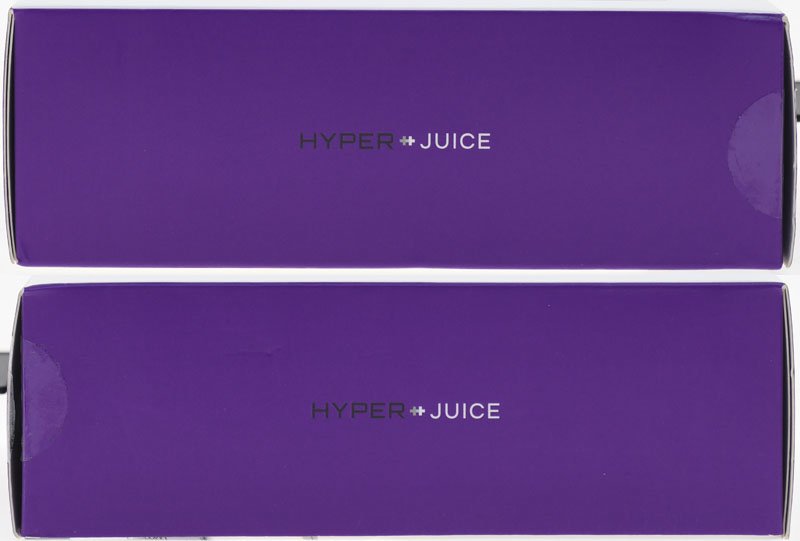

外盒兩側印上商標


外盒底部印上產品規格及製造商資訊

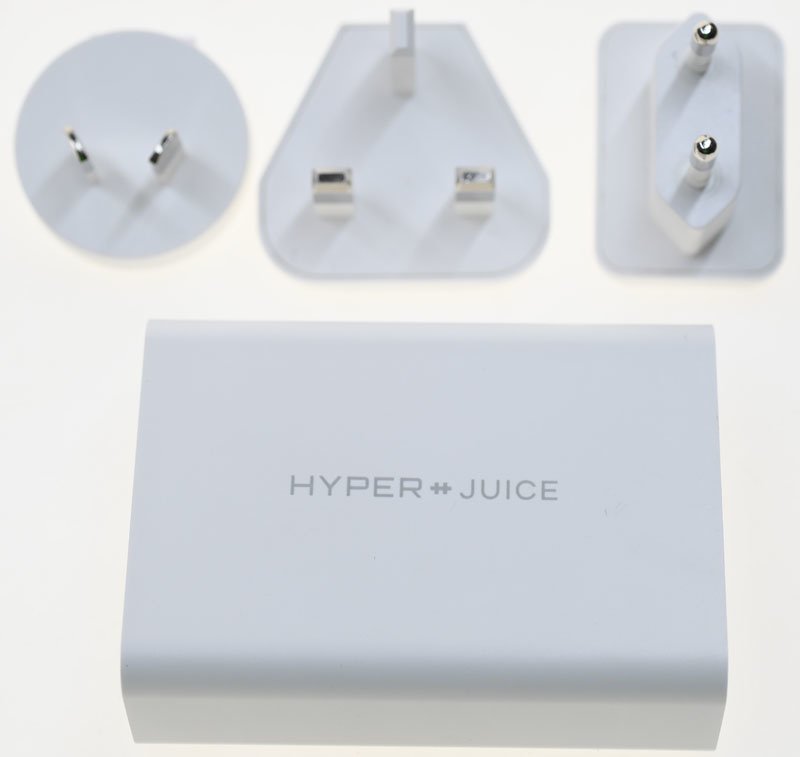

包裝內容,有充電器本體及AU/UK/EU轉換插頭

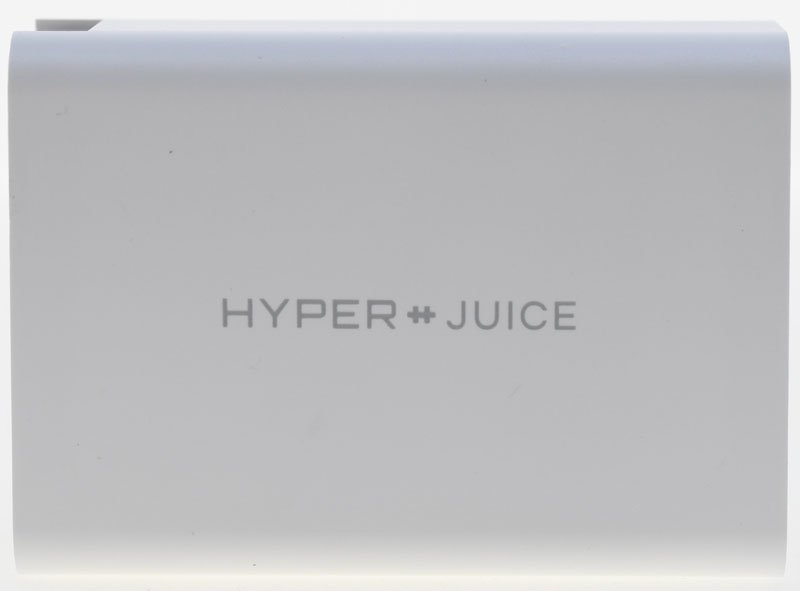

充電器本體為霧面白色外殼,兩側印上商標

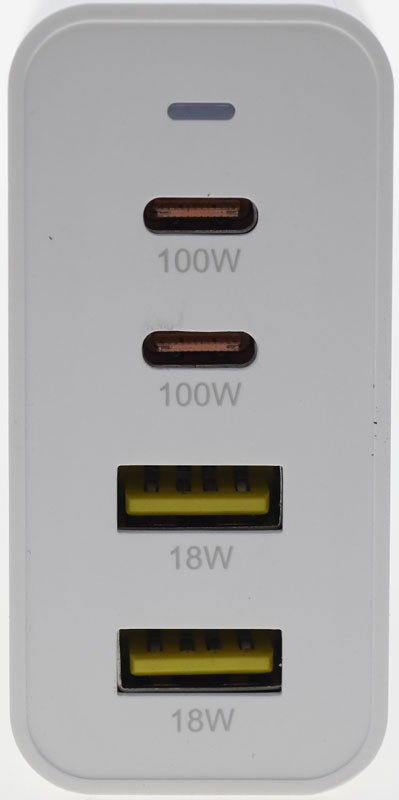

提供兩個USB-C及兩個USB-A輸出埠,並在輸出埠下方標示最大輸出功率,最上方為電源指示燈


可折疊式插頭處外殼印上產品規格、產地及安規標章

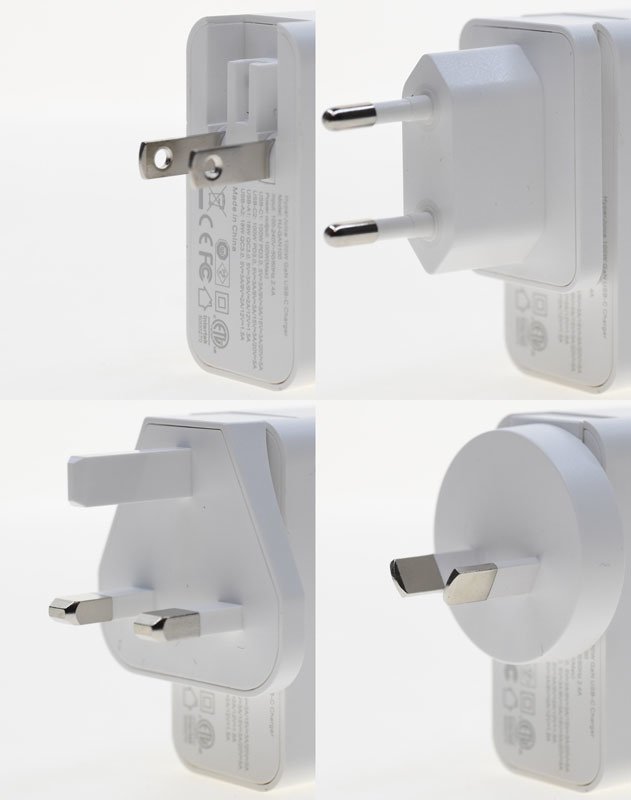

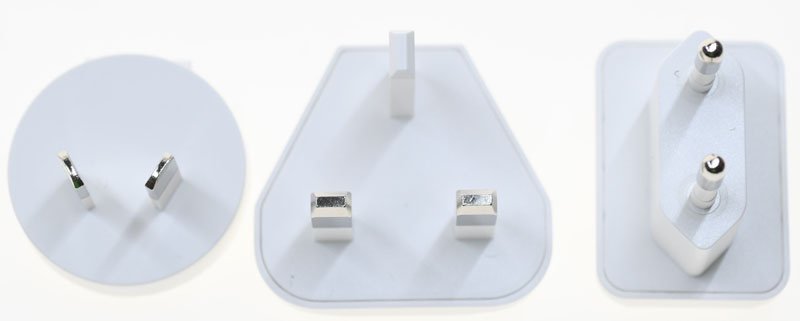

AU/UK/EU轉換插頭


若要使用轉接插頭,於內建折疊插頭收起狀態下,直接將轉接插頭套上去,就完成安裝

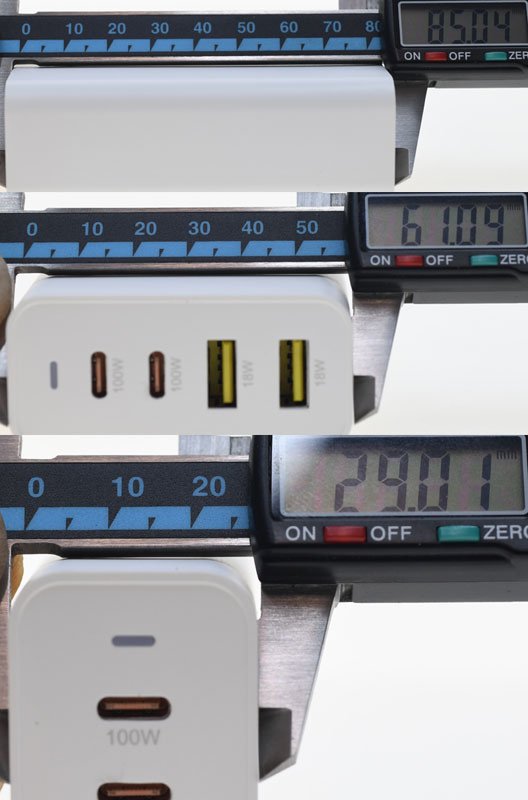

本體尺寸為85x61x29mm

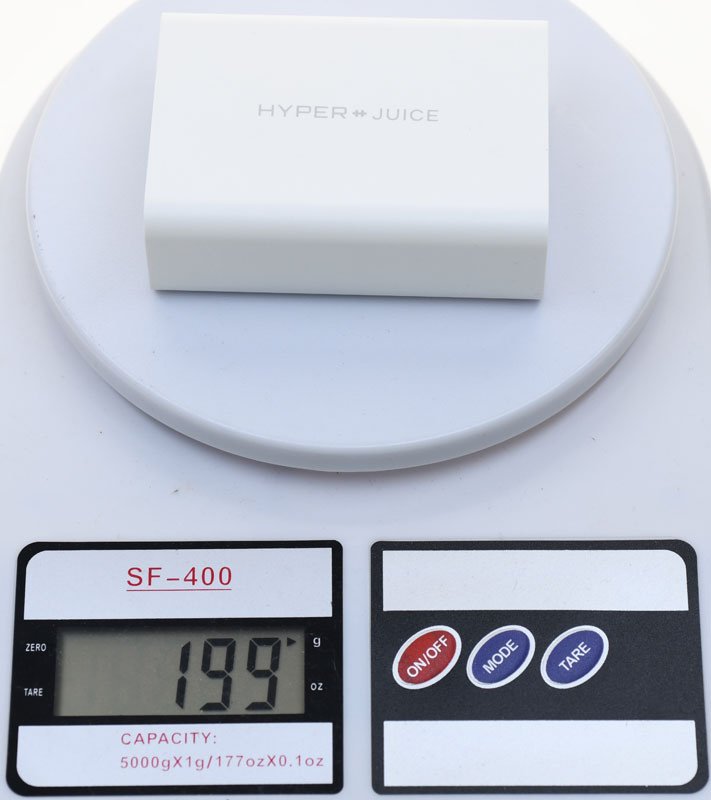

本體重量為199克


接上電源後,電源指示燈會亮起白光

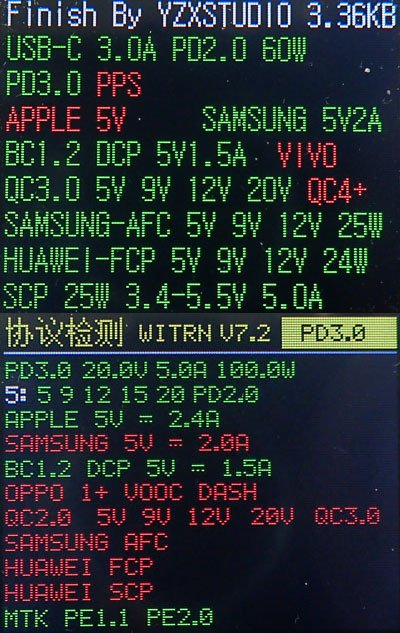

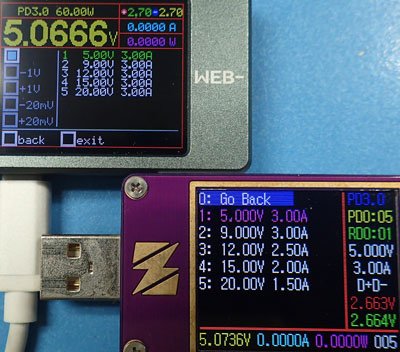

單埠輸出時,兩組USB-C埠充電定義均支援PD3.0、高通QC3.0/2.0、三星AFC 9V/12V、華為FCP 9V/12V、華為SCP 3.4-5.5V/5.0A、MTK PE、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A

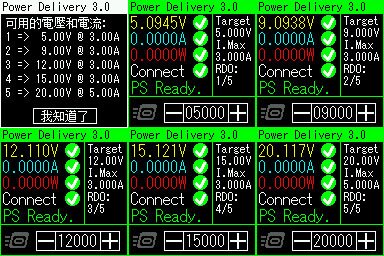

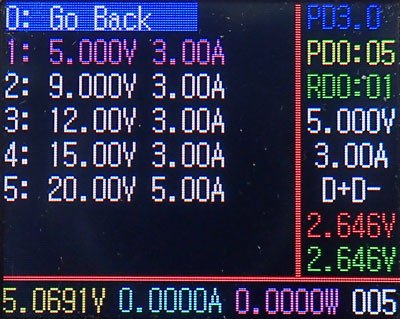

兩組輸出埠的PDO最大充電功率也都支援20V/5A,100W輸出(需搭配具備5A E-Mark線材)

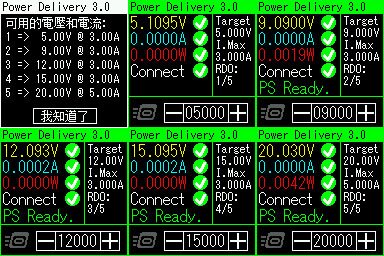

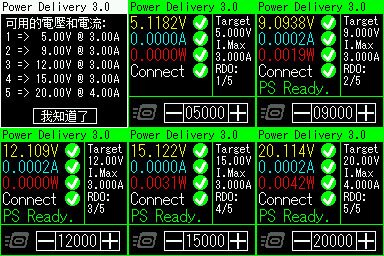

USB-C1埠空載輸出電壓如每格黃色數字所示


USB-C2埠空載輸出電壓如每格黃色數字所示

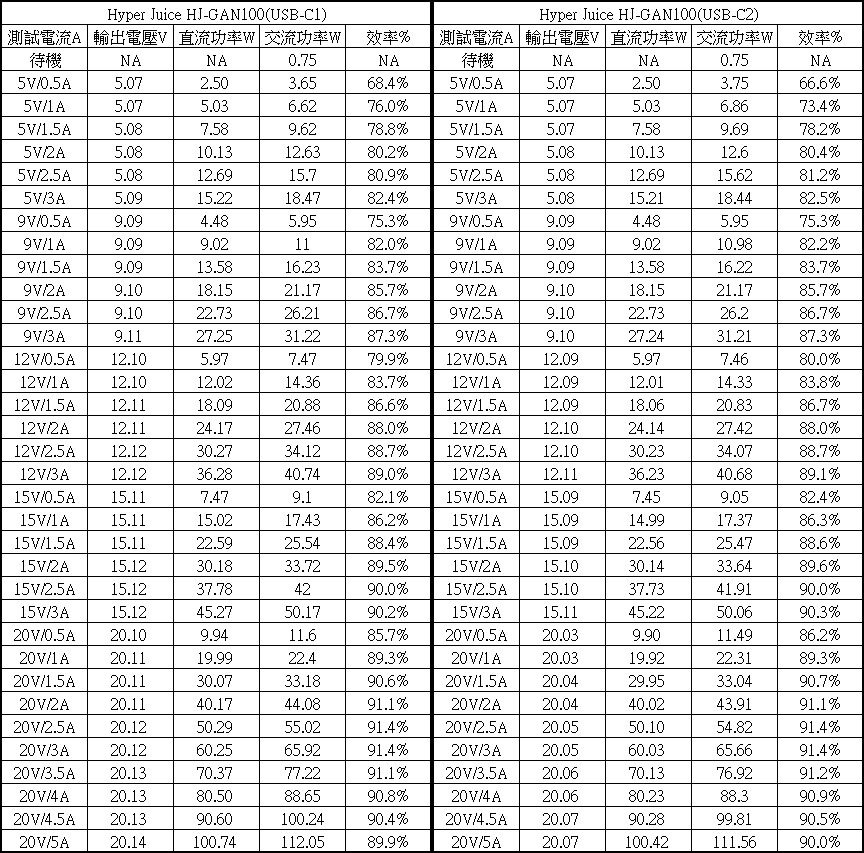

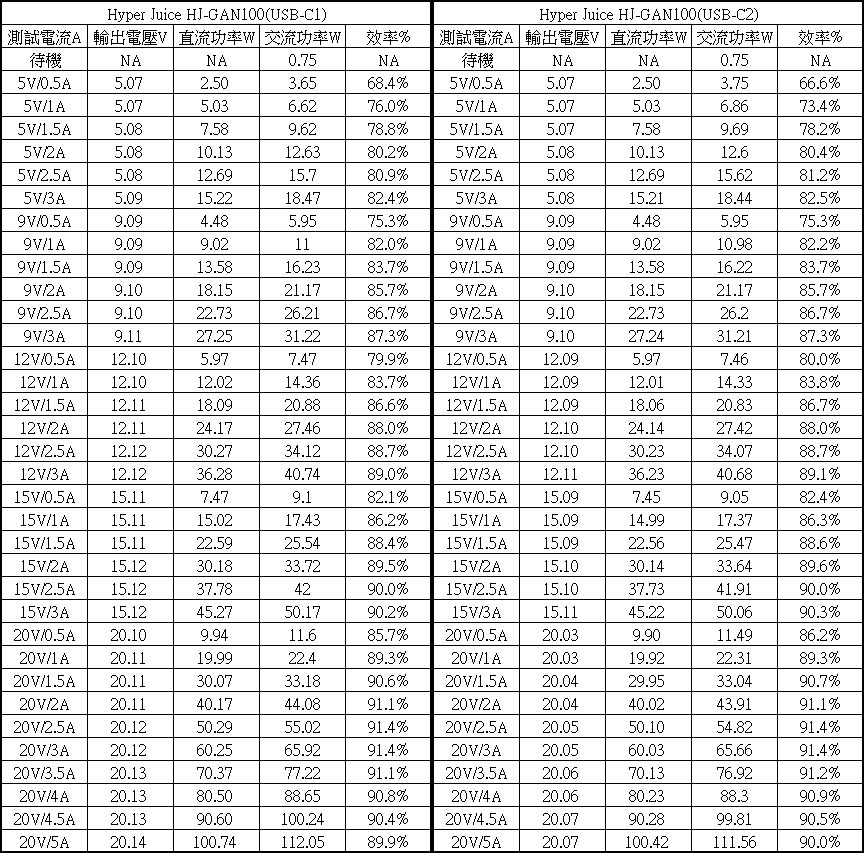

單埠輸出時,USB-C1埠(左)各組輸出轉換效率表,整體轉換效率在68.4%至91.4%之間
單埠輸出時,USB-C2埠(右)各組輸出轉換效率表,整體轉換效率在66.6%至91.4%之間
空載下交流輸入功率為0.75W

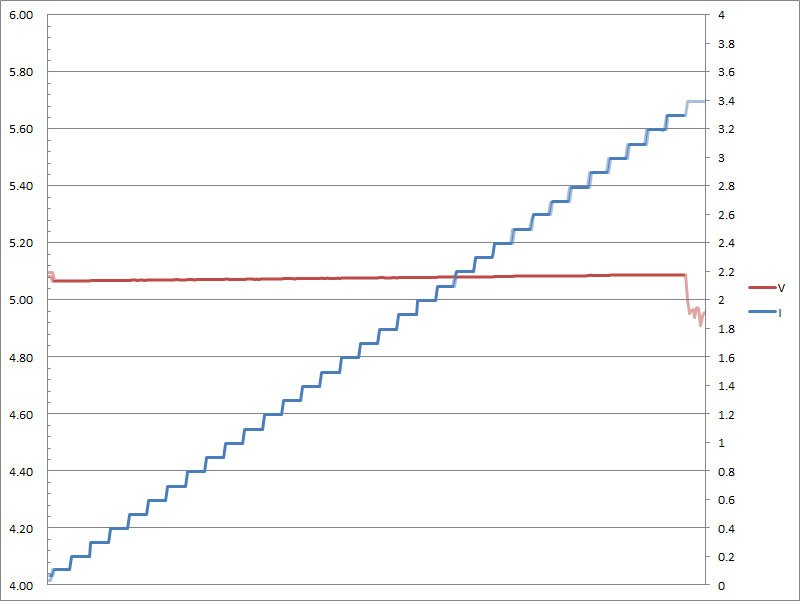

單埠USB-C輸出時5V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.3A便會截止輸出


單埠USB-C輸出時9V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.3A便會截止輸出

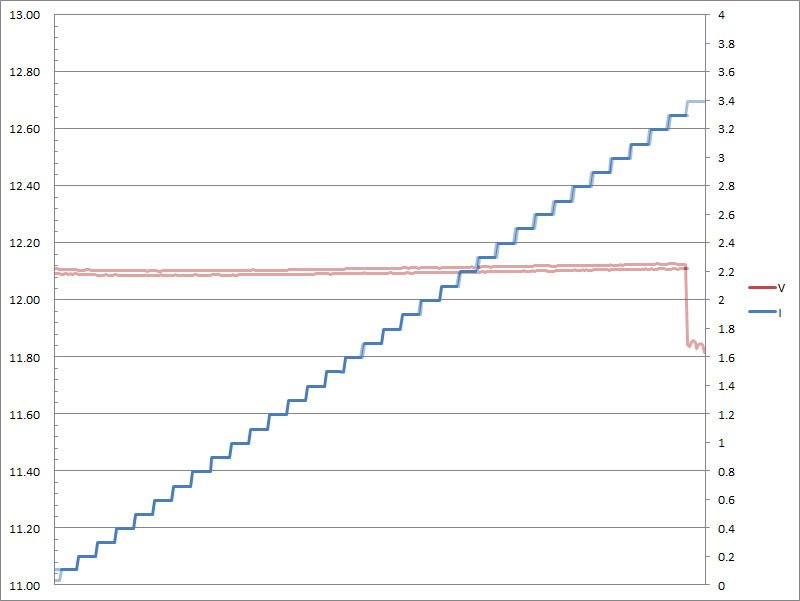

單埠USB-C輸出時12V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.3A便會截止輸出

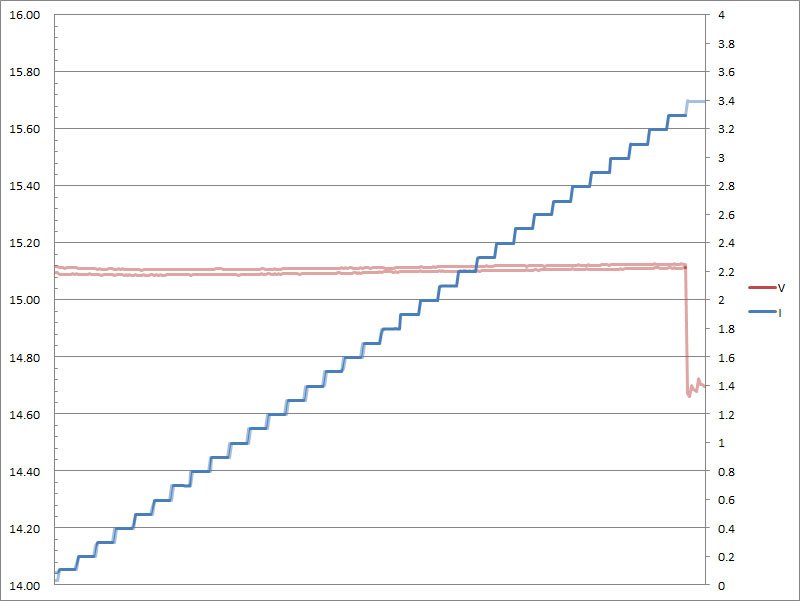

單埠USB-C輸出時15V輸出負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.3A便會截止輸出

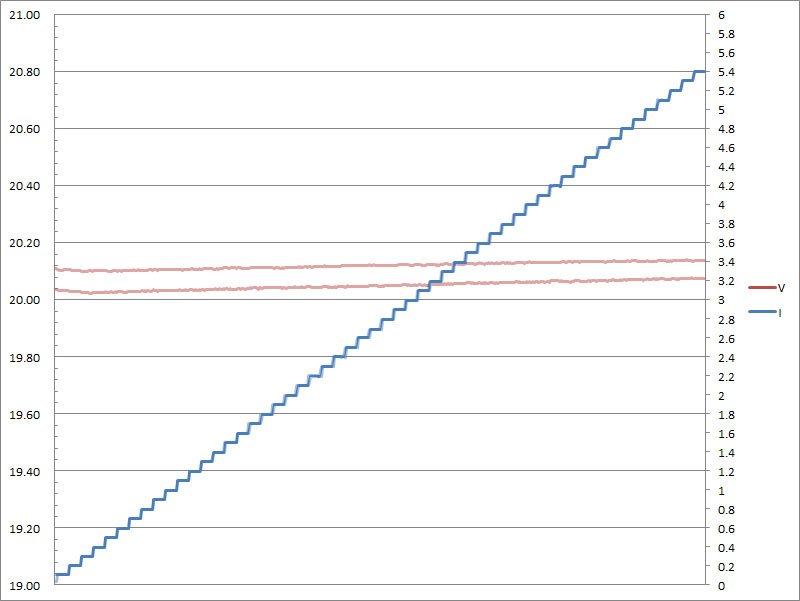

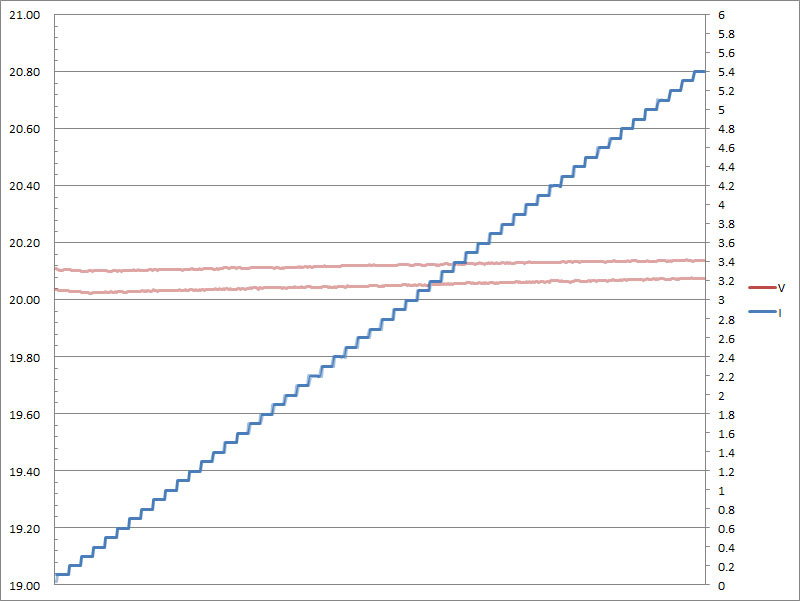

單埠USB-C輸出時20V輸出負載測試,隨著電流增加,輸出電壓略為上升,當輸出電流超過5.4A便會截止輸出

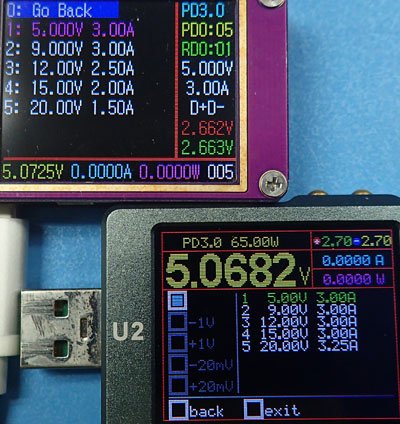

兩組USB-C埠同時輸出時,最先插入的輸出埠最大功率會下降至65W(使用5A E-Mark線材),最後插入的輸出埠最大功率則被限制在30W


若使用不帶5A E-Mark的線材時,則最先插入的輸出埠最大功率會被限制在20V/3A,60W

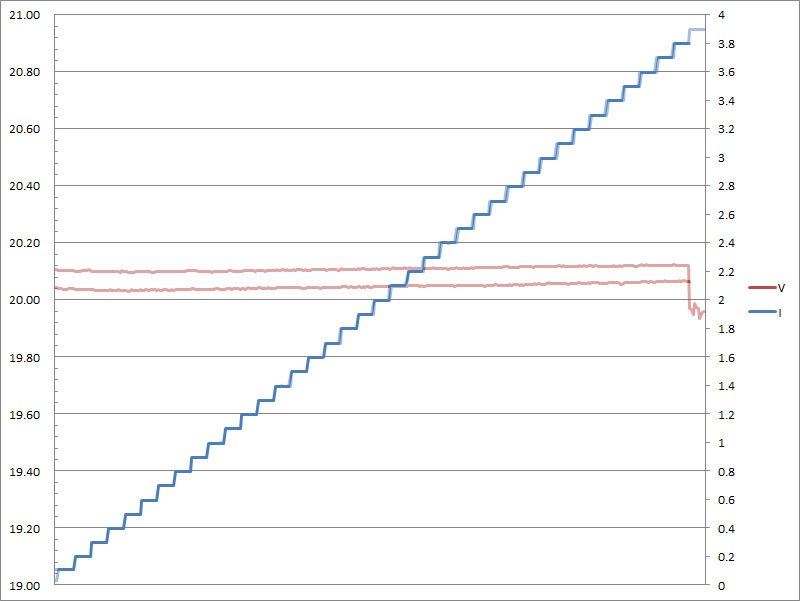

兩組USB-C埠同時輸出下,先插入的輸出埠65W 20V負載測試,隨著電流增加,輸出電壓無明顯改變,當輸出電流超過3.8A便會截止輸出

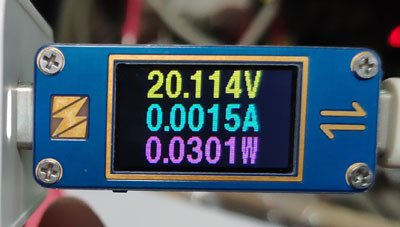

任意一個USB-C埠接上PowerFalcon USB-C轉DC萬用插頭線,皆可觸發20V輸出

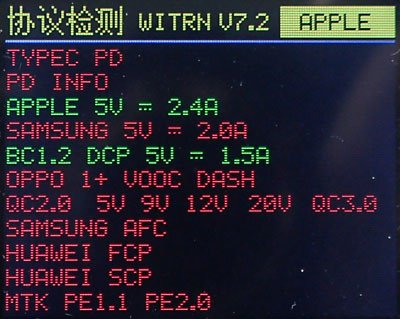

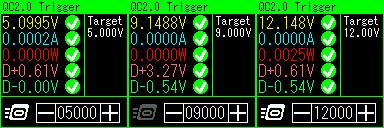

單埠輸出時,兩組USB-A埠充電定義均支援高通QC3.0/2.0、三星AFC 9V/12V、華為FCP 9V/12V、MTK PE、蘋果5V/2.4A、三星5V/2A、BC1.2、DCP 1.5A

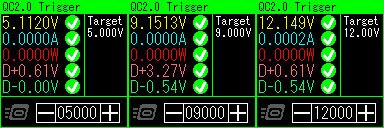

USB-A1埠空載輸出電壓如每格黃色數字所示


USB-A2埠空載輸出電壓如每格黃色數字所示

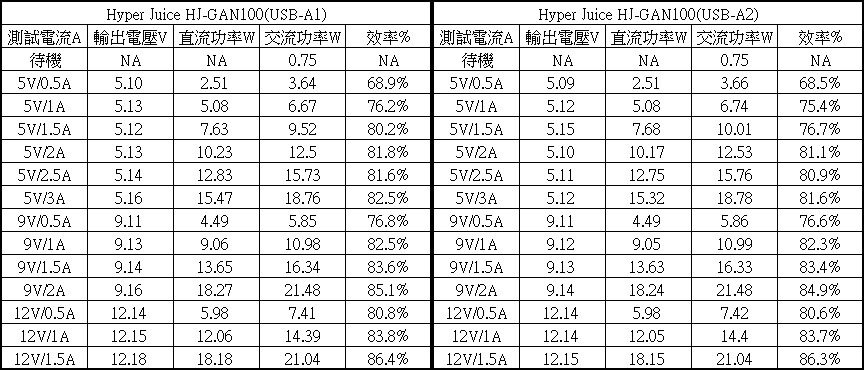

USB-A1埠(左)各組輸出轉換效率表,整體轉換效率在68.9%至86.4%之間
USB-A2埠(右)各組輸出轉換效率表,整體轉換效率在68.5%至86.3%之間
空載下交流輸入功率為0.75W

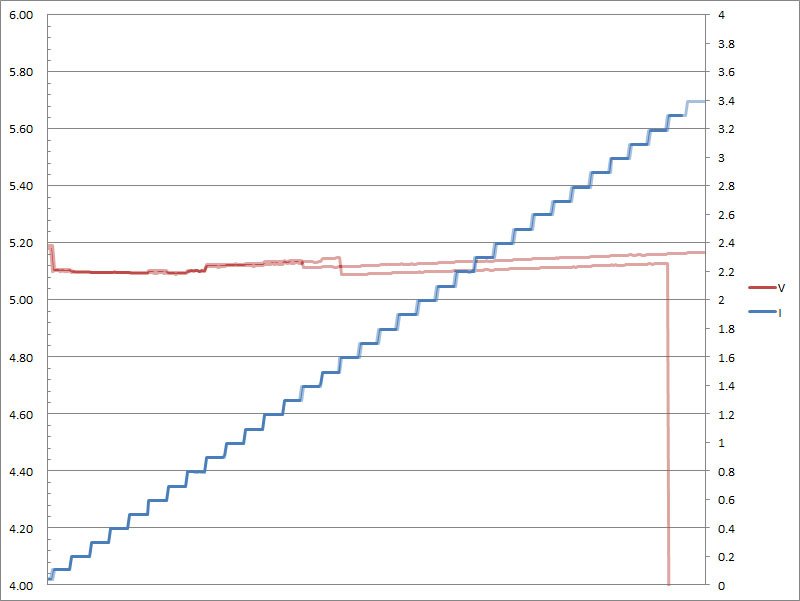

單埠USB-A輸出時5V輸出負載測試,隨著電流增加,輸出電壓呈現略為上升,於中段會發生一次變動,當輸出電流超過3.3A便會截止輸出

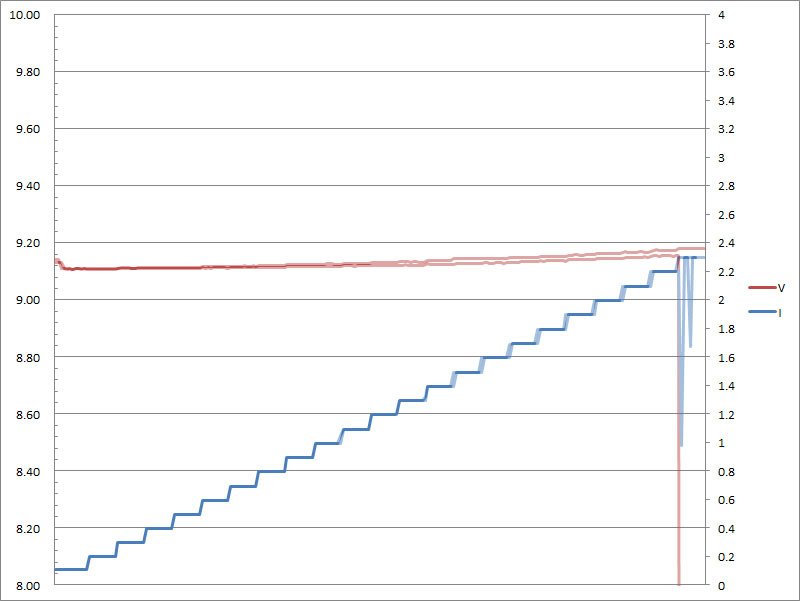

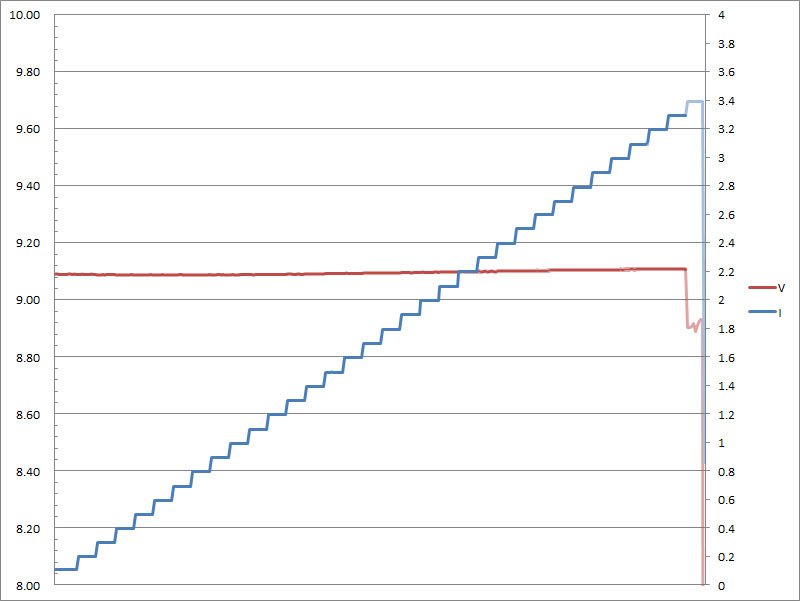

單埠USB-A輸出時9V輸出負載測試,隨著電流增加,輸出電壓呈現略為上升,當輸出電流超過2.2A便會截止輸出

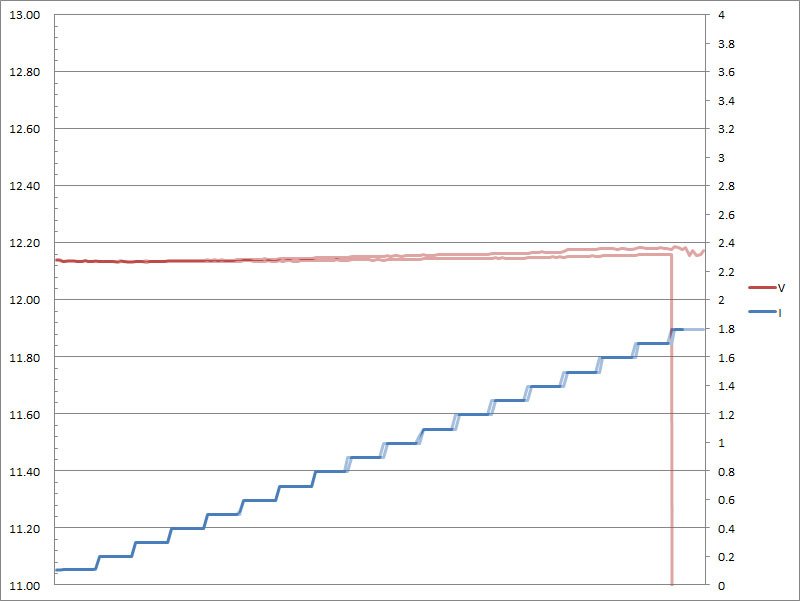

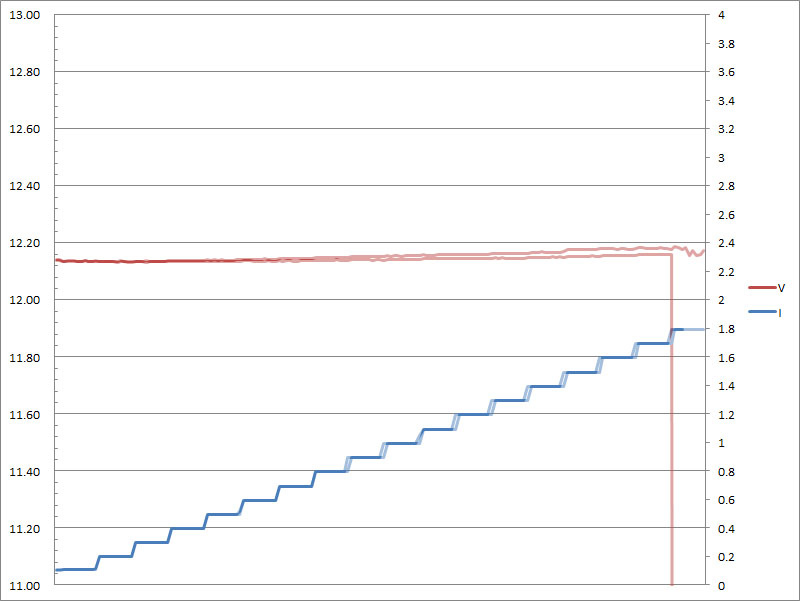

單埠USB-A輸出時12V輸出負載測試,隨著電流增加,輸出電壓呈現略為上升,當輸出電流超過1.7A便會截止輸出

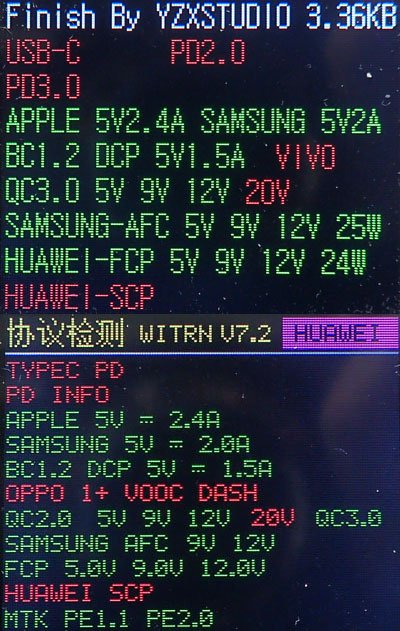

兩組USB-A埠同時輸出時,會被限制在僅可5V輸出,這時充電協僅支援蘋果5V/2.4A、BC1.2、DCP 5V/1.5A


當一組USB-C埠與USB-A埠同時輸出時,USB-C的最大功率會被限制在20V/4A,80W(使用5A E-Mark線材)


當兩組USB-C埠與USB-A埠同時輸出時,每組USB-C的最大功率會被限制在20V/2.25A,45W


單組20V/5A,100W連續輸出1小時的紅外線熱影像圖



同時輸出充電配置表:
USB-C單埠最大100W(使用5A E-Mark線材)
USB-A單埠最大18W
兩組USB-C同時使用,最先插入的可用65W(使用5A E-Mark線材)/60W,最後插入的可用30W
兩組USB-A同時使用,每埠均可使用12W(5V/2.4A)
一組USB-C搭配USB-A使用時,USB-C可用80W(使用5A E-Mark線材),USB-A可用18W(單埠)、12W*2(雙埠)
兩組USB-C搭配USB-A使用時,每個USB-C埠可用45W,USB-A可用18W(單埠)、12W*2(雙埠)

報告完畢,謝謝收看
