好久沒有寫電腦機殼了,但今天我們要做的並不是仔細的開箱而是打算直接端組裝心得給大家

希望能幫助想要使用這個機箱的朋友整理好自己的組裝想法來少走點冤枉路

首先要說的是~~~

我們這篇沒有半點指責這個機殼之意,而是以便利簡單可達成的組裝選擇出發討論

大家看完之後可以知道使用這個機殼之後,在選用零組件時應該要注意哪些

在了解以上的說明之後,大家就可以開始跟著我們一起來看這部

Fractal Design Era ITX 電腦機殼

/tmp/php8gCd8J

Fractal Design 的機殼一直以來是以使用者可透其高靈活度的組件選擇來組出一部自己喜愛的電腦

所以如果今天跟大家聊這個機箱時,我們的配組方式對於多數使用者來說會是比較極端的選擇

我們也會在文中帶低下其他組裝情況下你可能會面對到的問題

而在那之前我們還是先簡單看一下我們的主角外觀

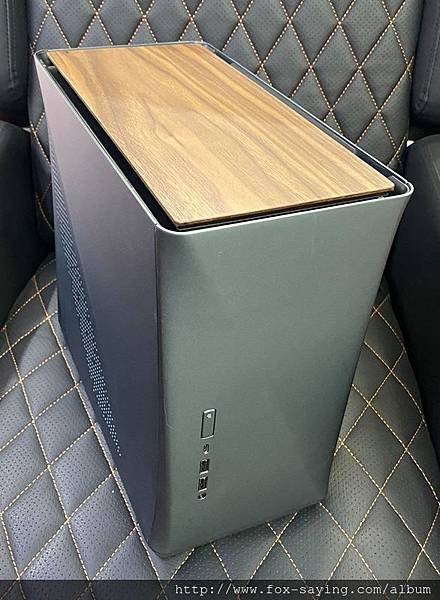

大家可以看到除了四面鋁合金之外~它最大的特色就是底部的裝飾板是一塊原木板

網路上給這樣的風格很多種稱呼

但因為我們這邊跟藝文界掛勾的比較深(有人問我是不是喝多了)

所以我們就當它看起來很文青吧

/tmp/phpjjymtE

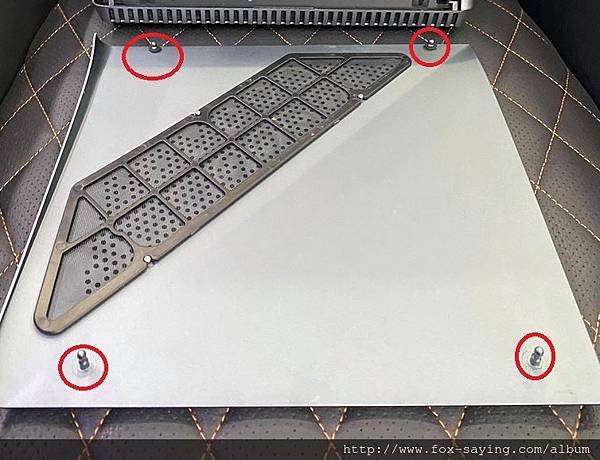

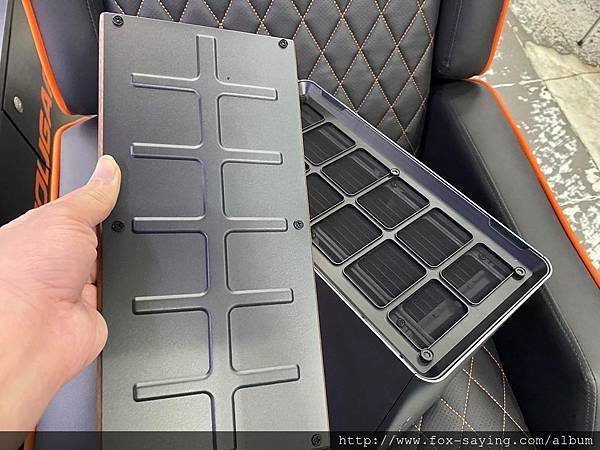

原木底下有個大型的鐵件當固定板,防止木頭因為使用時間拉長後發生微量形變 (這樣的後度比較容易發生)

底蓋下頭就是大面積的排氣空間~為了防止異物從這邊掉入還設有防塵網

兩者靠六個磁鐵來磁吸固定

/tmp/phpyxRqJC

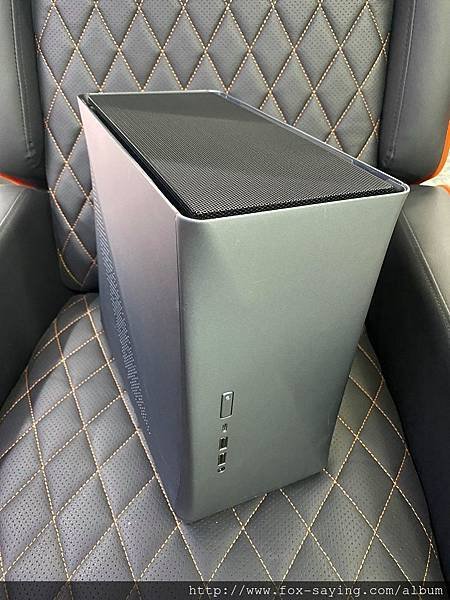

當然了~有些朋友想要追求最好散熱設置

所以 Fractal Design 另外有再給一個網狀遮板給玩家自行更換

換上後看起來就是長這樣子的

/tmp/phpWkGpd3

面板看起來相當的簡單

前置面板就這幾個~除了帶燈號的開關之外

就只有一個 USB-C 兩個 USB 3.2 GEN1 與一個 耳麥插孔

[教學] 一次搞懂越來越讓人困惑的 USB 3.2 是什麼

/tmp/php6oY6Zo

側板跟主機底部都有進氣口,所以只要頂部的排氣扇工作正常,理論上不會過熱

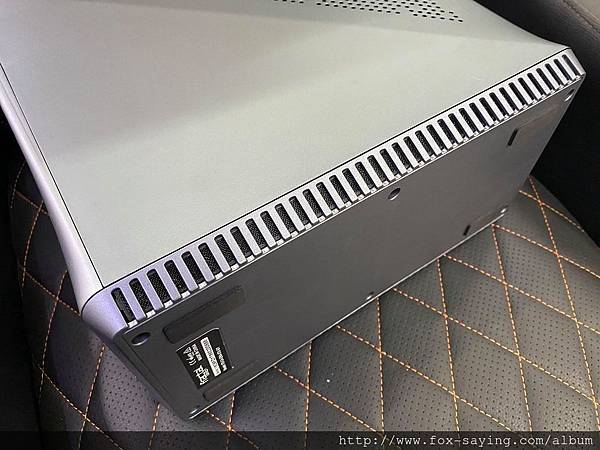

這是底部的進氣口~打開主機之後會發現獨顯的冷空氣來源主要就是靠這邊了

/tmp/phpq1QCgy

側板是免螺絲卡筍式扣具固定的 (紅圈處)

/tmp/phpJaK3Dc

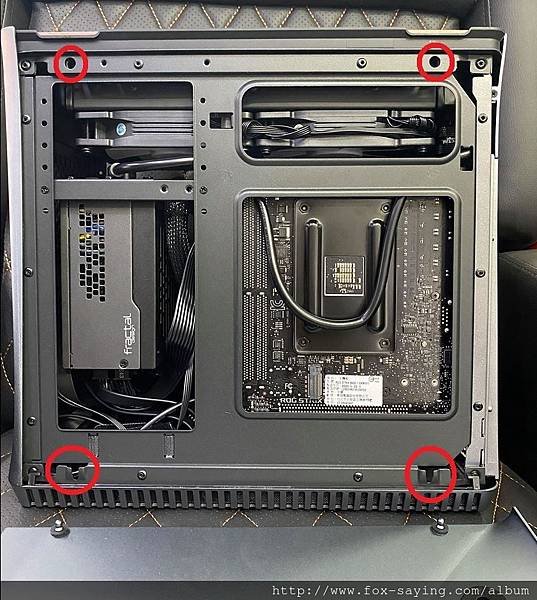

主體的固定點在這

另外可以看到它被板的空間開蠻大的,方便大家安裝一些零件

比如說有些主機板的 SSD 可以裝在背面

可惜的是這邊沒有藏線的地方,所以大家在組裝要很注意整線

/tmp/phpJnkwvr

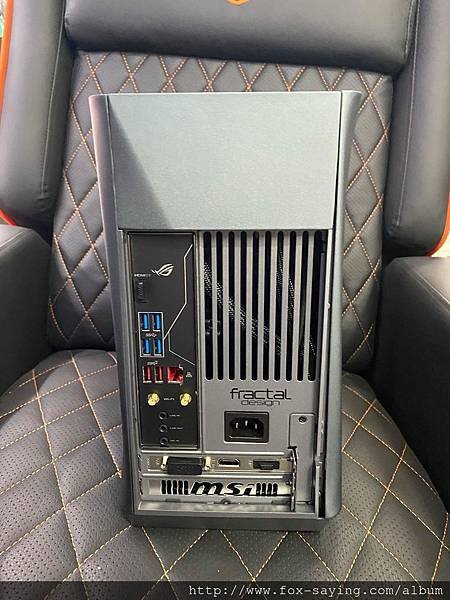

背後是長這樣子的,有個 8CM 風扇的排氣孔

/tmp/phpems2jn

接下來是我們的重點~組裝心得

因為使用者的喜好,所以我們使用水冷來組裝這部主機

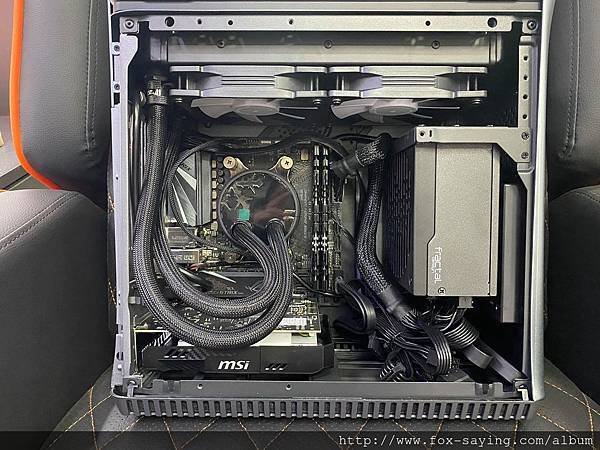

先看一眼成品

圖中的主機板是 ASUS ROG STRIX B450-I GAMING

/tmp/phpEdQGYX

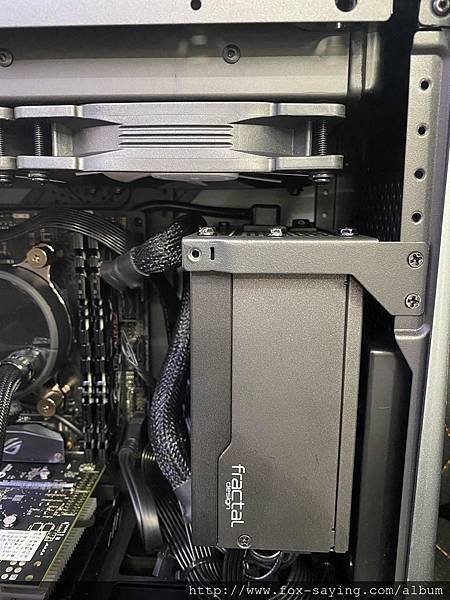

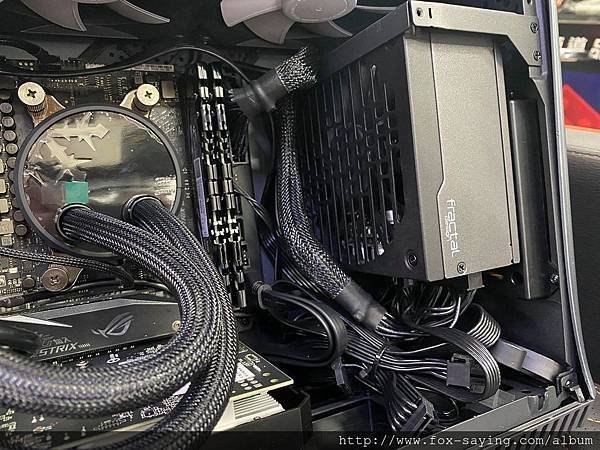

想使用 Fractal Design Era 來裝 240 水冷的朋友可以看到

我們把水冷排安裝上去之後必需將電源供應器的固定架退到最底,否則電源線可能會干擾到風扇的運轉

/tmp/phpWfpCFt

在這邊我建議使用者安裝 SFX 規格的電源供應器 (個人建議跟我們一樣選擇 FD 自家的就好)

然後因為我們因為必需是金牌所訂貨 SFX-L

所以大家可以看到因為固定架被下壓之後~線材擺放的空間會變的很擁擠

使用 SFX -L PSU 都已經見底了 ~ 更別說是標準版的

也因此我們在獨立顯卡的選用上就只能選 ITX 版本的顯示卡來裝

如果想裝長卡,你就只能放棄 240 水冷,換言之~你只能選空冷散熱 (不選 120 水冷的原因等下說)

除非你很用力的去折你的線材~但基本上我不建議大家這樣做

另外 PSU 風扇面對裡面的原因是為了讓 2.5" SSD 安裝在那前方時有更多氣流可通過散熱

但後來使用者在短時間內不想裝 SATA 所以我們就沒裝了

/tmp/php8LrMWA

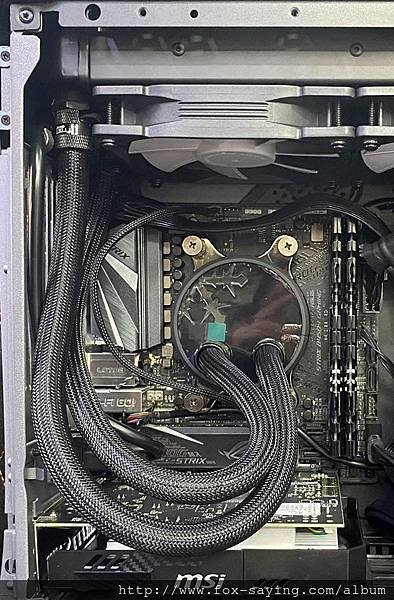

同樣的原因也發生在水冷之上

因為模組化水冷的水冷管長度通常都不會太短,但為了防漏水~水包覆管的硬度都頗高

所以原廠這張圖的方法,在實際執行上還是有些障礙

除非選用的水冷在水冷頭那邊有轉向管,才會簡單一些 (雖然許多人也都是從那邊漏水的)

/tmp/phpVrLDQJ

所以在使用者間持要在擺正冷頭的狀態之下就只能這樣了(放棄 8CM 風扇)

不堅持的話也些冷頭可以逆時針轉 90 度就會好裝許多

/tmp/phpg9zT0l

所以小結一下

這個機殼我個人覺得還蠻有趣的,在有限空間中可以搞出這麼多花樣實屬不易

如果不堅持使用金牌認證的電源供應器,就可以使用標準 SFX PSU (只限Fractal Design 牌,其它不保證)

這時連長卡都可以順利安裝

所以最大可惜的地方就只有安裝水冷時會遇到要不要較大幅度壓管線的問題

願意的話就可以再把那 8CM 風扇給裝上去

但基本上不裝應該也沒有多大差別,可以當成另一個進氣管道(記得裝防塵網)

以上簡單組裝心得報告完畢

最後認真的強力建議~要使用這個機殼就要買 SFX 規格的電源供應就對了 !!!
