一般來說大家使用網路線應該就是依照長度上街買一條就結束

再進階一點的使用者就會在自家網路線都自己穿線佈線，外加自己製作網路線接頭

但傳統的水晶頭網路線接頭有個缺點，使用久了就有可能會鬆脫或接點氧化，這時就要剪掉重新製作，頗麻煩的

再加上最近由於發燒音響級用網路音樂串流設備盛行，各大發燒線材廠商也開始動起這塊商機

咱們也看到許多號稱發燒級網路線材兩米多可是幾千元甚至幾萬元

除了強調導線的材質能多棒的增加聆聽品質之外，最大的特徵就是強調其強大隔離雜訊的能力

尤其最近許多網路線都以使用德國 Telegärtner MFP8 金屬屏蔽網路接頭作為號召

但多數的人預算有限，所以我們決定來試試來自對岸的類似結構的金屬網路端子頭

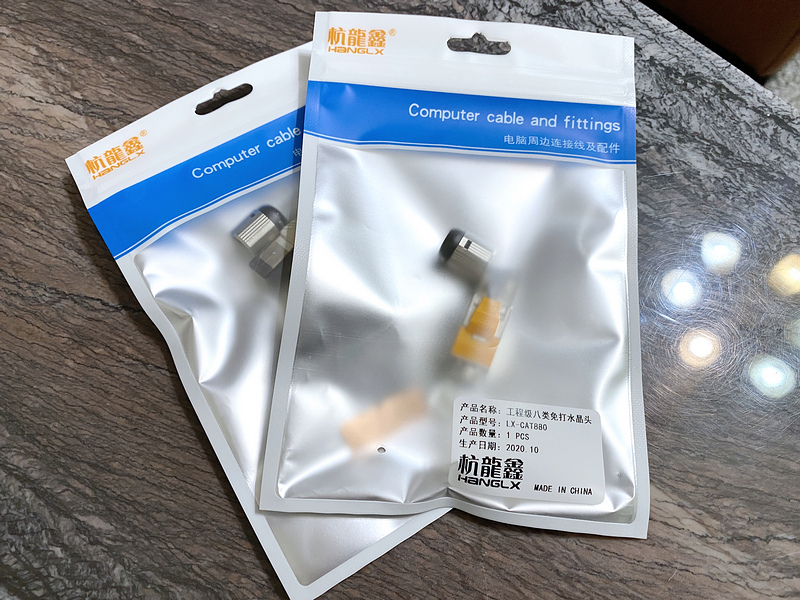

HANGLX 杭龍鑫工程級 Cat.8 高屏蔽金屬網路端子頭

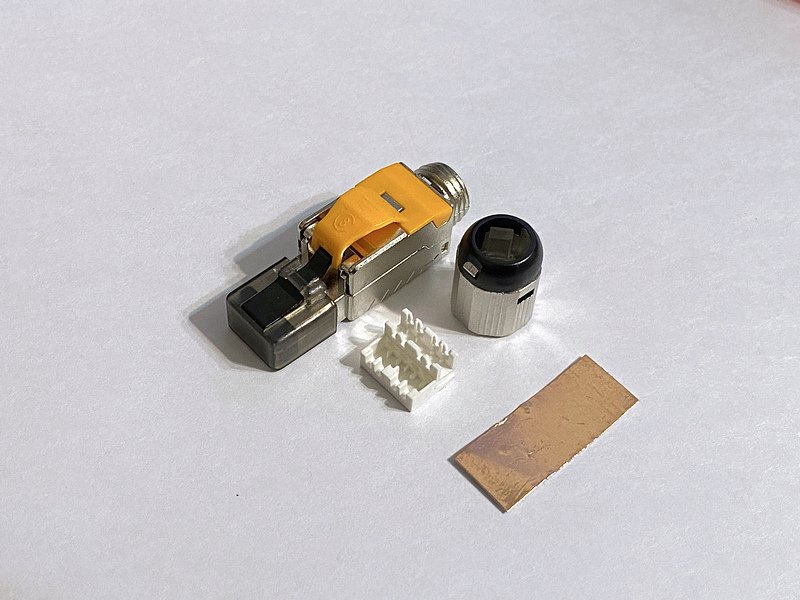

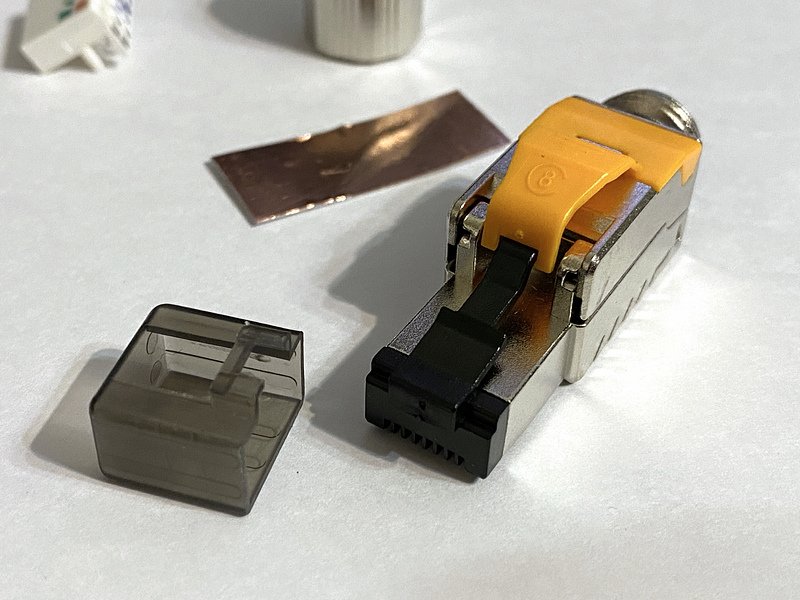

配件就包含了網路端子頭一個、鎖定環、夾線座以及銅箔

根據資料，全金屬的網路端子頭能屏蔽外在的干擾信號

能讓資料傳輸變得更加優異，但...說老實話一般 Cat.5e 加上一般水晶頭的線材都已經用了十幾年

以台灣目前的網路狀況看起來，信號干擾的程度好像也沒很大的感覺

即便目前台灣漸漸也踏入了超高速網路傳輸，但....目前真正需要用到 Cat.8 等級以上的網路線一般人大概還要等很久吧

然後看著這個網路線端子頭，感覺非常厲害

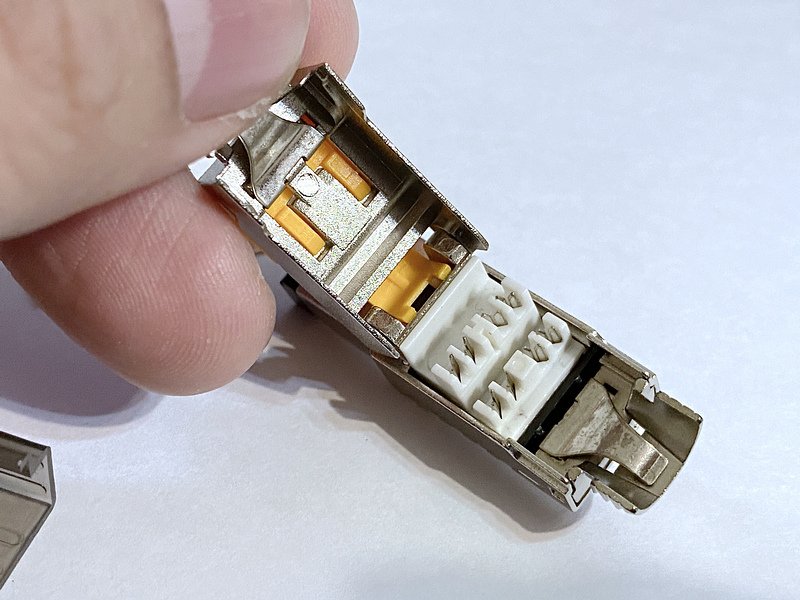

把內部的結構打開來就像這樣

基本上是透過內部的夾線針腳來穿破夾住網路線線芯

然後透過內部的內部的電路板連接到前端端子的接點上

跟一般水晶頭直接將金屬三叉片壓入線芯中的方式不太一樣

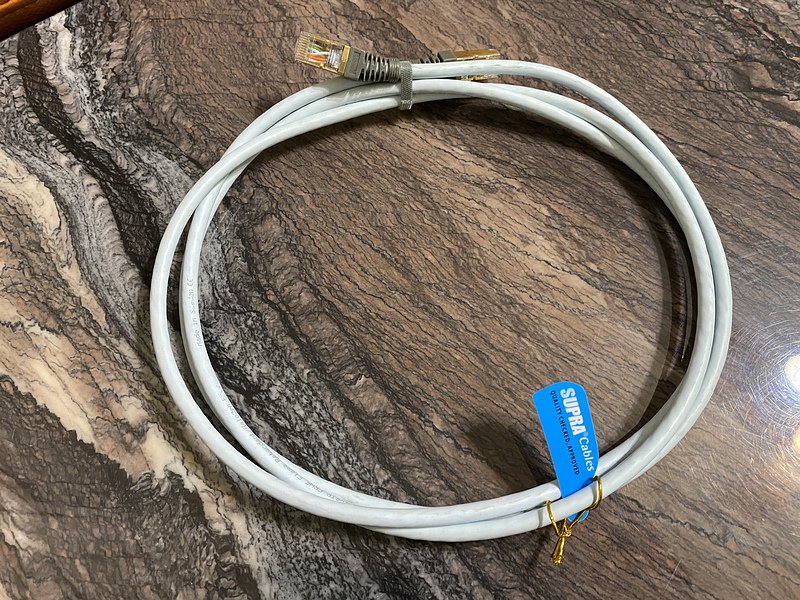

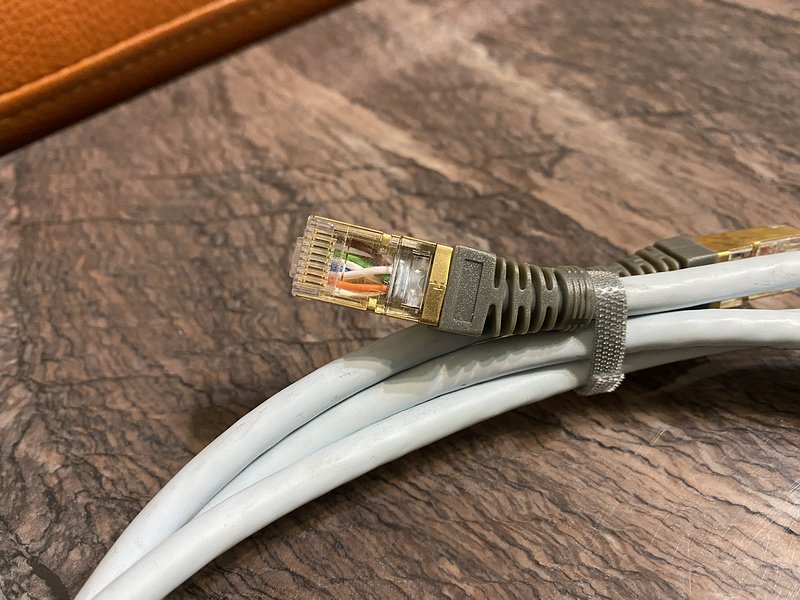

咱們這次要來改造這條 Supra Cat.8 音響級發燒網路線

這條網路線是菸酒生 GTM 認識的發燒友所購買

用來作為 英國 KEF LSX 無線音樂喇叭音響 有線串接兩個音箱的傳輸線材

希望能取代原本原廠包裝中附的那條連接網路線材，讓喇叭能有更好的表現

但...他購買之後似乎不太滿意，加上咱們在網路上已經看到有許多音響店推出這條線材的改造版

用 Supra Cat.8 音響級發燒網路線 搭配 Telegärtner MFP8 Cat.8.1高階金屬網路頭

據說能比 Supra 出廠時搭配的一般水晶頭效果更好

所以我們就打算打把這條線的水晶頭給剪掉升級一下

Cat.8( 八類網線) 是最新一代的雙屏蔽 (SFTP) 的網路線

相關規格大家有興趣可以自行去查資料

準備製作網路線頭時首先要先將網路線給撥開

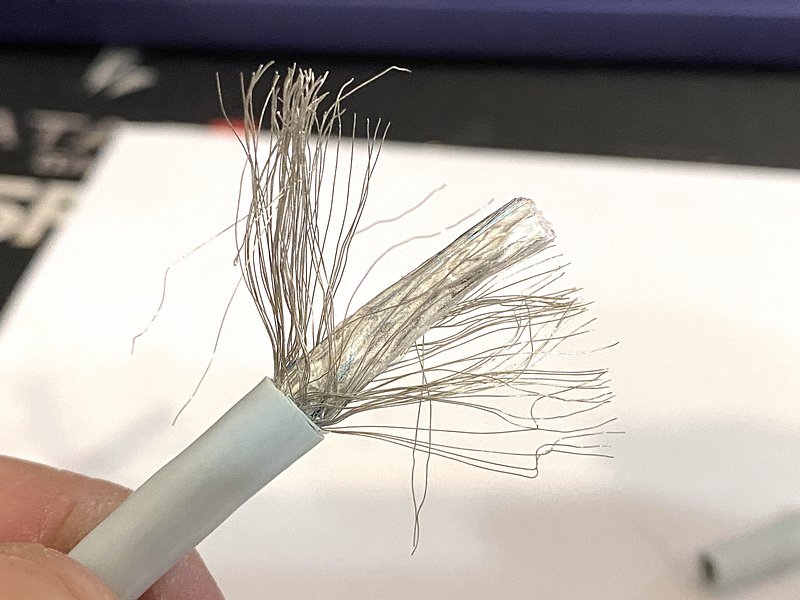

咱們撥開 Supra Cat.8 音響級發燒網路線 後可以看到網路線外層有著屏蔽層

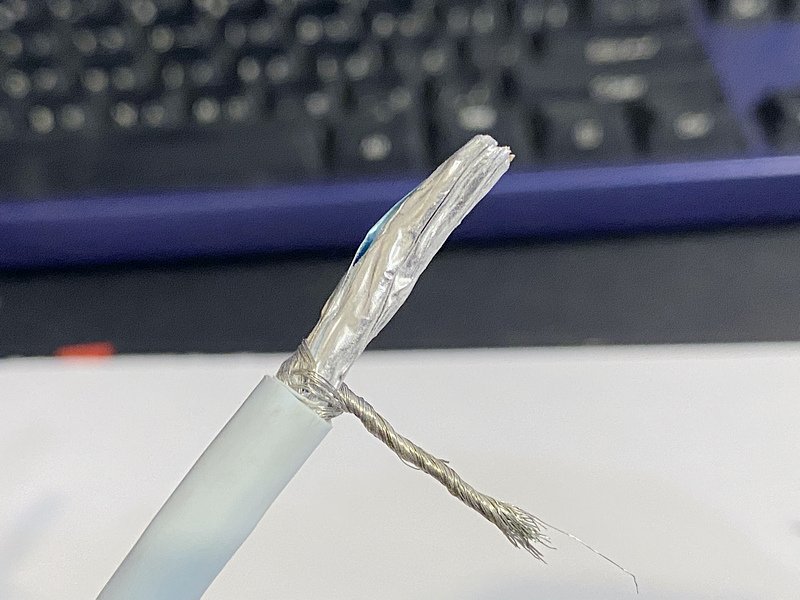

首先先將屏蔽層的細金屬絲給絞在一起，內部的網路線就會露出

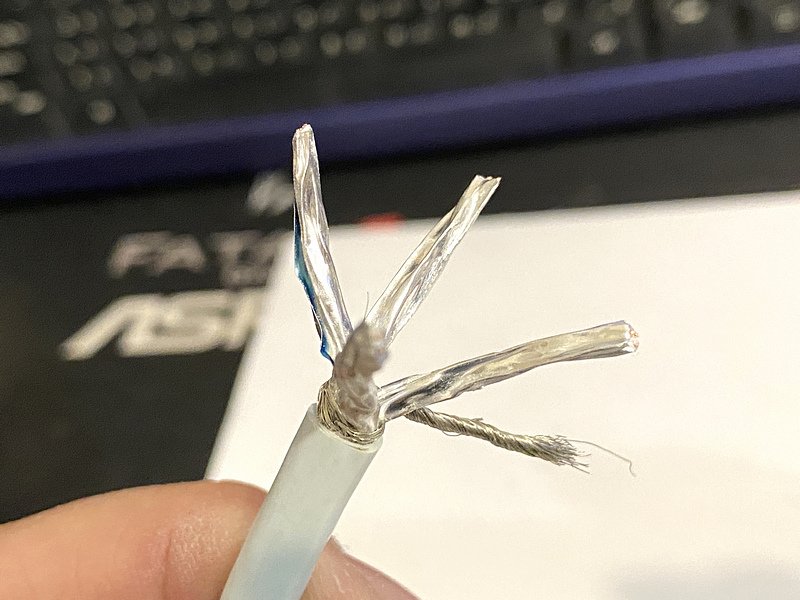

Cat.8 的線材內部的雙絞線都分別以錫箔獨立包裹成四股

將錫箔撥開剪掉之後原本內部的雙絞線就露出來了

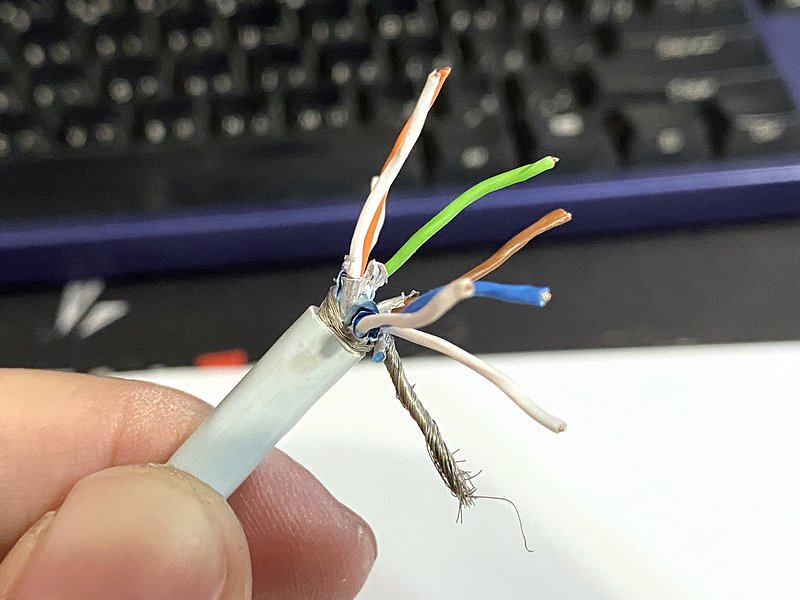

接下來就將內部的雙絞線給解開

不過奇怪的是這條比一般網路線貴很多的 Supra Cat.8 內部銅線的線徑目測相當細

而且非常軟，比起狐仔自己愛用的 AMP Cat.5e 的線徑還來得細

這倒是相當奇怪，不知道是不是為了音響調音的緣故

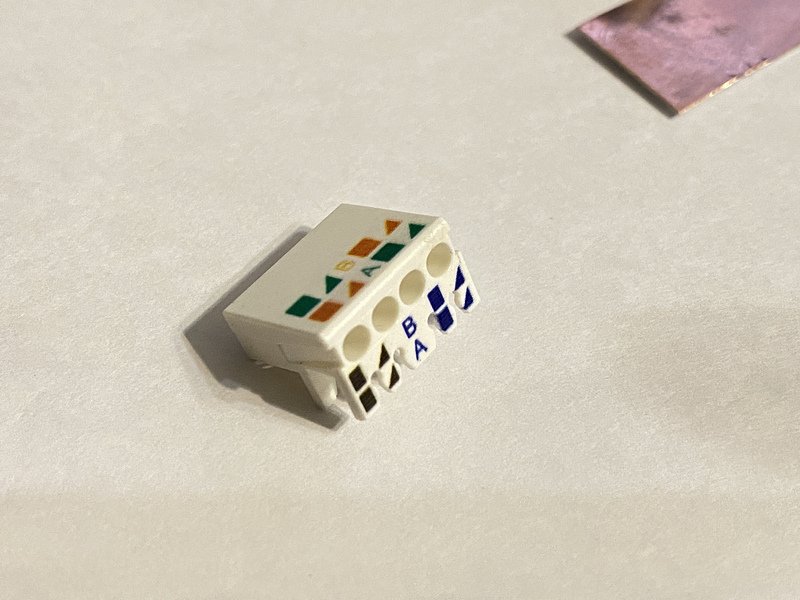

接下來準備將雙絞線穿過這個固定線座

上面都有各種線材該穿過哪個位置的標示，總共有 Type-A 及 B 兩種

記得兩端必須採用同一種規格

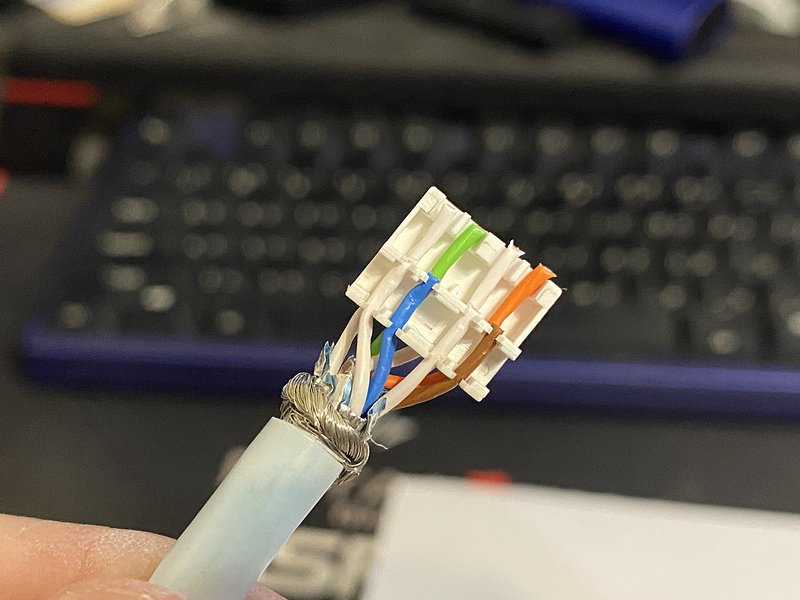

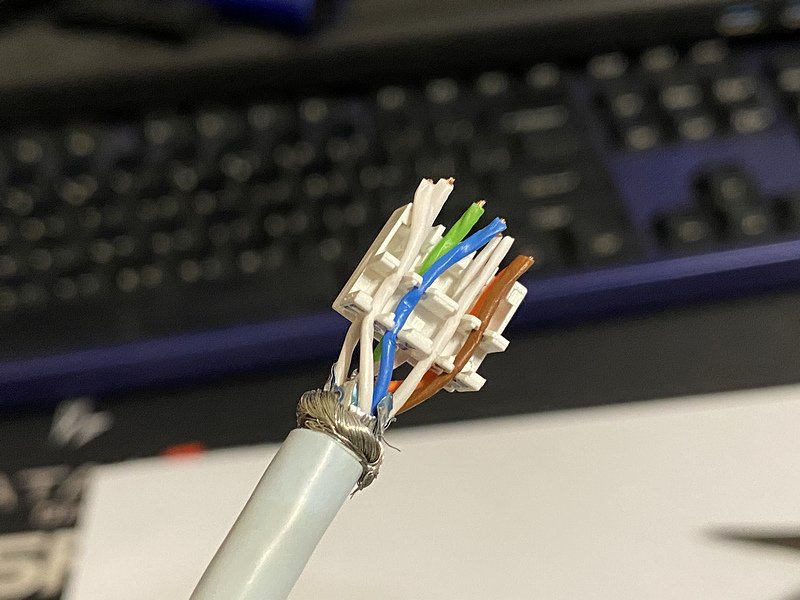

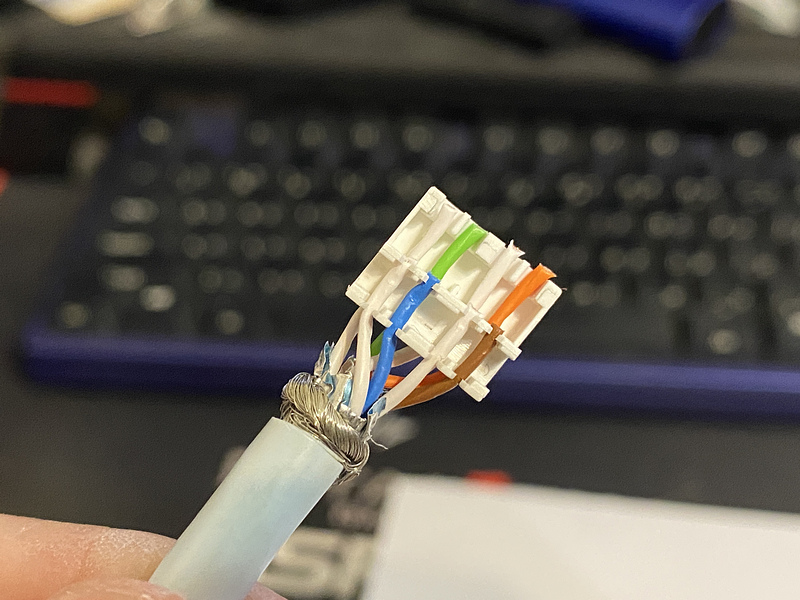

接著將線穿過固定座且夾住線

以斜口鉗剪去多餘的線，並將剛剛絞成一股的屏蔽層捲在線周圍

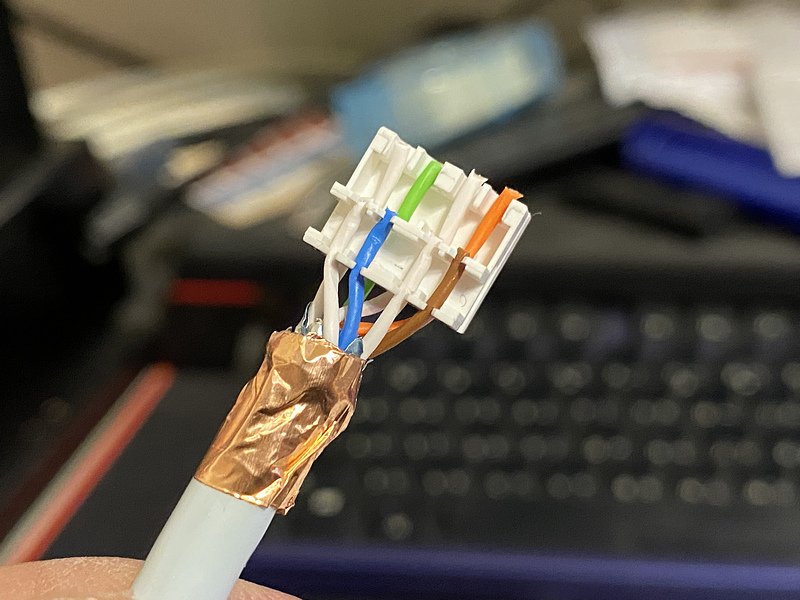

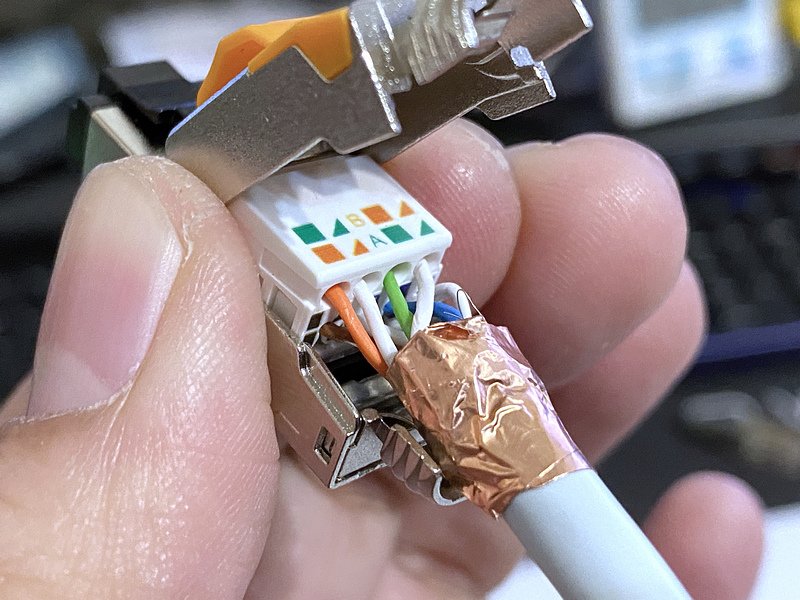

接著以銅箔貼紙包裹屏蔽層金屬絲

最後將線座給用力壓進金屬端子之中

機構就會夾線針腳穿破內線包覆層並夾住接觸線芯

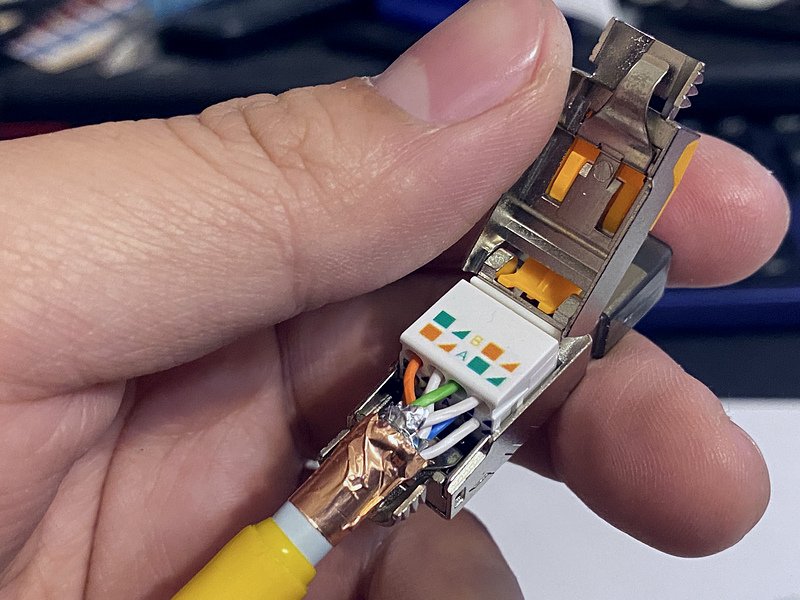

接著將端子金屬蓋闔上，端子內的金屬夾會剛好完全接觸銅箔與金屬層接觸

完成完整的屏蔽外層

接著再將固定外環根金屬頭鎖定就可以了

但由於整條網路線的線徑實在是不夠粗

所以狐仔另外使用電火布加厚線徑，讓固定環可以完整且確實固定住線

以上製作紀錄完畢

這線頭最大的好處就是未來不小心壞了，不用像水晶頭一樣剪掉後就只能捨棄

只要剪掉線材受損的部分，重複一次剛剛的步驟，金屬端子就可以重複使用

實際的效果有多棒咱們會找時間實際安裝到 英國 KEF LSX 無線音樂喇叭音響 測試

以上簡單紀錄 !!
