我們這邊對於 ASROCK DESKMINI 系列機種尺寸的代表尺寸已經算是收集齊全了

主要就這底下這三款

華擎科技 ASRock DeskMini 310 專為 intel 第八代以後 CPU 設計的入門款 H310 miniSTX 迷你小主機開箱

華擎 ASRock DeskMini GTX (Z370) 迷你小主機也會有強悍效能 開箱組裝

華擎 ASRock DeskMini A300 迷你小主機 AMD Ryzen 5 2400G 最好夥伴 不能只有真香! 還要有真相!

針對這一系列可以裝的散熱器我們有做一系列的測試與安裝教學,這個文末再整理好了

先來看我們的主角 快睿 Cryorig C7 如果你買的是 C7 Cu 本教學一樣適用

這系列的散熱器理論上剛好可以裝進 Deskmini 是沒問題的

但是因為風扇在旋轉時都會略微上浮 ~ 且就算同型號,每個風扇上浮的高度都還是會有些許的不同

所以 C7 的原廠風扇仍然存在安裝進去後會發生風扇磨擦機殼的可能

此時你就需要適度的改裝它

今次我們要來教大家如何在不物理破壞 Deskmini 讀前提之下,把它裝進 迷你主機中

在開始之前我們要跟大家說 ~ 我們進行這個測試不代表我們就推薦大家使用這品牌的散熱器

因為種種與人有關的因素,我們在不被指定使用的前提之下,不會使用此牌散熱器

這不是散熱器品牌的錯,而是因為我不會交朋友讓代理商有某人對我們不友善 !!!!

Cryorig C7

先來看本體

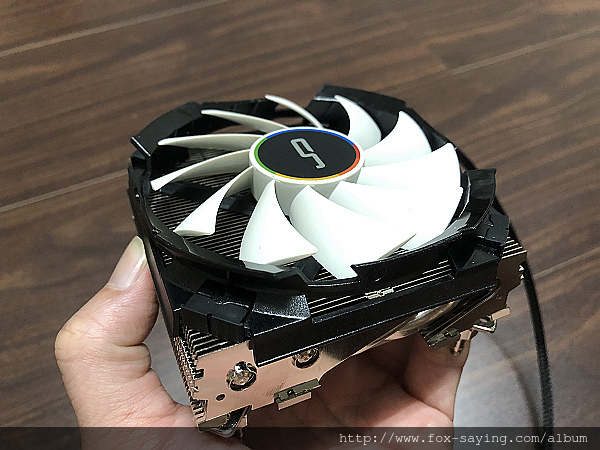

C7 與 C7 cu 就是長這個樣子,差別在於 銅底鋁鰭片 或是 全銅設置 ( C7 cu 重很多喔)

四根 6mm 熱導管,含扇總高度是 47 mm ~ 散熱器本體高度是 32mm

剛好是 Deskmini 從 CPU 表面到 機箱面的 高度,也就是說~理論上無改裝狀態,它無法裝進去

showmer相片 2019-4-28 上午4 40 14

底部是銅底鍍鎳,C7 cu 就是全銅色

扣件適用於 intel 與 AMD AM3 / AM4 ,如何變更扣件我們就不多聊了

showmer相片 2019-4-28 上午4 38 17

風扇資料如下

風扇尺寸: 92 x 92 x 15 mm (L、H、W) X 1
風扇風量: 40.5 CFM
風扇風壓: 2.8 mmH2O
風扇轉速(+/- 10%): 600 ~ 2500 RPM ± 10%
風扇噪音值: 30 dBA
最大輸入電流: 0.2 A

showmer相片 2019-4-28 上午4 40 20

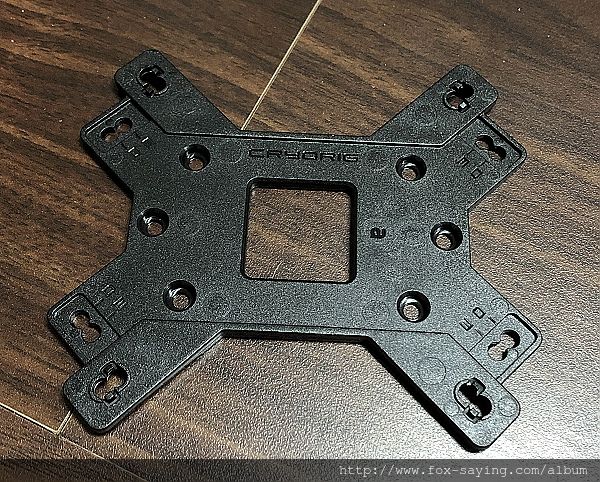

有給強化背板

showmer相片 2019-4-28 上午4 38 27

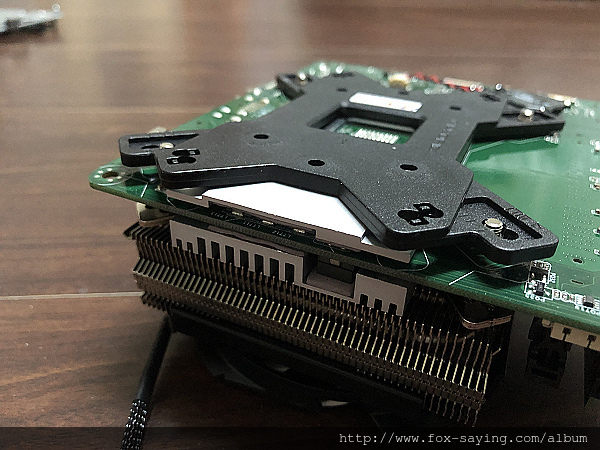

但很可惜的無論是 A300 還是 310 全都會發生干涉無法使用

showmer相片 2019-4-28 上午4 48 00

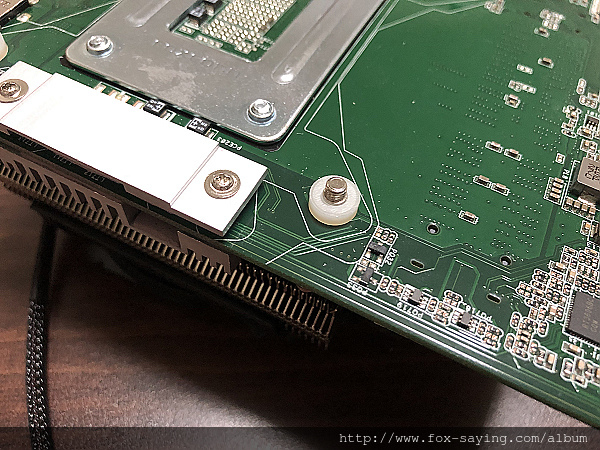

原廠自己也知道,所以有給墊片直接鎖

showmer相片 2019-4-28 上午4 49 24

showmer相片 2019-4-28 上午4 51 11

接下來是重點了

如何把它放進 deskmini A300 / 310 中

47mm 其實是可以硬推進去的,可是風扇會磨擦到機殼~轉起來很母湯 (轉速上不來且還有磨擦聲)

您有兩個方法可以選

第一個 改裝貓頭鷹的 90*90*14 mm 風扇

也就是底下圖片中那一顆 NF-A9x14 ,大約 600 元

換裝之後總高度 46mm 就沒問題了

或是從機殼的調整下手 (相信省錢派的人會想用底下這方法)

您可以先看一下這一篇

[教學] 如何把 ID-COOLING IS-30 裝進 ASROCK DeskMini 110 / 310 中

在這裡我們用一樣的方法把機箱兩邊的固定螺絲拆掉

然後要注意~你必需把卡筍的狀態從黃圈調整成紅圈的樣子,兩邊一共四個

我們就是利用這部份來製造那 1mm 的空間

showmer相片 2019-4-30 上午3 26 49

然後就可以輕鬆把裝好 C7 的主機板件推進機殼內

然後上鎖~ 打完收工

遠觀不會發現動過手腳,那感覺就像是以前桌機側板沒蓋好

showmer相片 2019-4-28 下午5 37 21

小測一下

使用 H110 + i5-7400 環溫我用冷氣設定在 27 度跑了三小時才開測

(DAIKIN 大金 一對一變頻分離式冷暖氣 大關系列 12 坪適用 (RXV71SVLT / FTXV71SVLT) 使用心得)

未裝入機殼的狀態先跑一次

對照組 IS40X = 55 度

IS40

實驗組 C7 = 52 度

C7

再來進機殼

C7 = 65 度

C7-1

以上簡單報告完畢

只要你願意改裝~在以非物理破壞的前提下看起來 DESKMINI 可展現出最低溫的散熱器就是 C7 cu 了

(全銅的版本就真的硬生生會比鋁鰭片版低溫)

但加上價格考量之後我個人喜愛 C7

其它已測試可簡單用於 deskmini 的散熱器請看底下

ID-COOLING IS-30 下吹式 Low-Profile CPU 散熱器於 ASROCK DeskMini A300 安裝與壓力測試

ID-COOLING IS-40X 下吹式 Low-Profile CPU 散熱器於 ASROCK DeskMini A300 安裝與壓力測試

Jonsbo 喬思伯 HP-400 下吹式 Low-Profile CPU 散熱器於 ASROCK DeskMini A300 安裝與壓力測試

貓頭鷹 noctua NH-L9 系列 Low-Profile COOLER 迷你主機的高質感 CPU 散熱器選擇
