HD7770 是AMD陣營最主力推的卡

但望著手中這張卡

說實話...只要是掛HD7770這型號的卡

哪一家出品的...其實都不會有太多的效能差異

(在此不討論原廠出廠時已預設超頻的版本)

所以這次狐仔來玩點不一樣的

咱們來看看顯卡的散熱能力吧

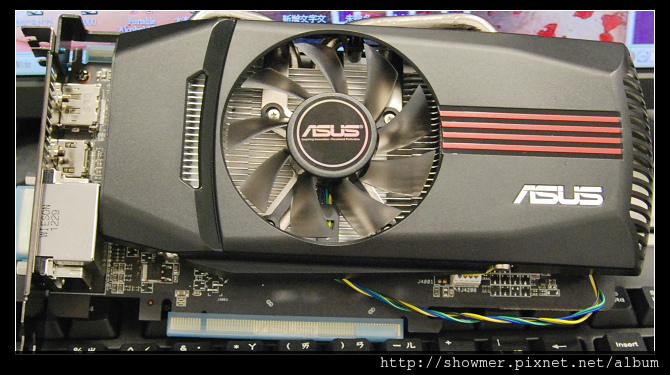

先從卡本身來看起...這次的主角為ASUS的Direct Cu系列的HD7770

showmerDSC_6384

版本為1GB DDR5的

showmerDSC_6388

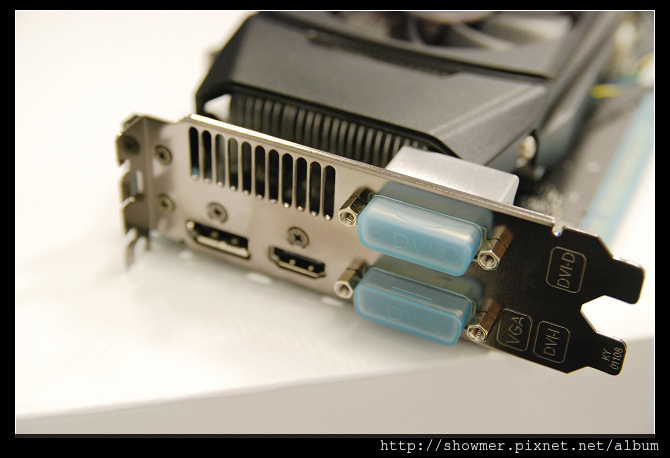

 這是此卡的輸出端

showmerDSC_6385

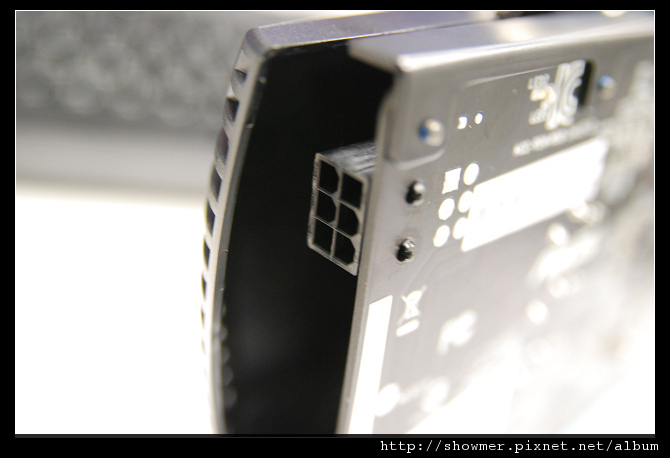

只吃一個PCIE 6pin

showmerDSC_6390

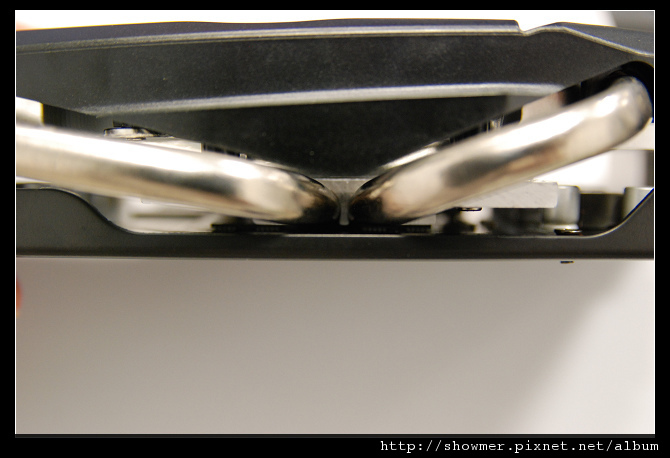

散熱器使用兩根熱管來傳熱

從熱管與底座的切面來看

可以看出與GPU的接觸面是使用大家常說的HDT技術

(在ASUS顯卡端稱為Direct Cu)

showmerDSC_6391

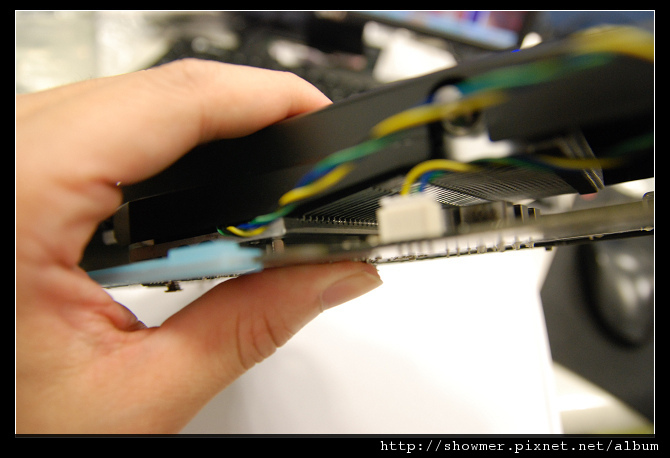

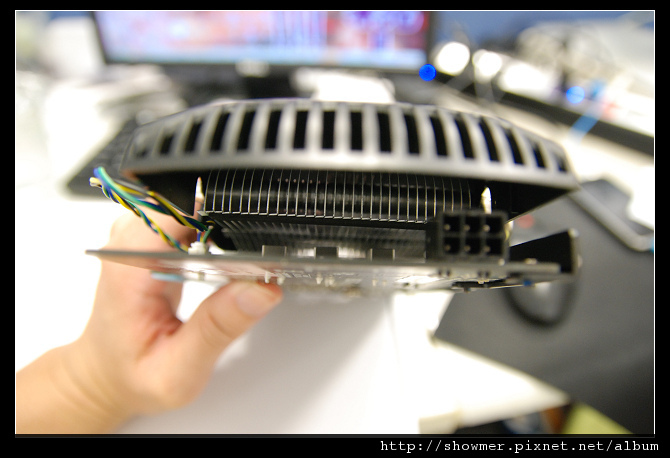

鰭片除了與熱管接合外

還在底座端與底座連結

除補強熱傳外還可以強化散熱器的結構穩定

showmerDSC_6395

showmerDSC_6396

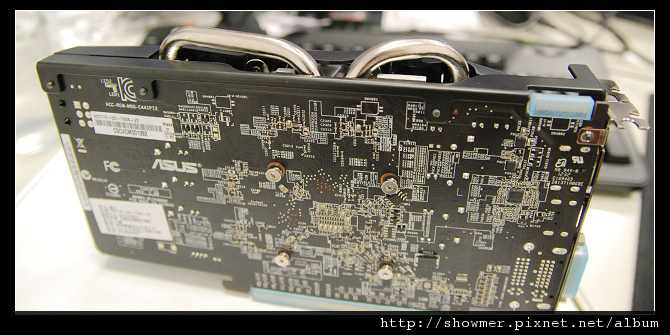

散熱器的扣件並未使用強化背板

ASUS在卡的頂端還加裝了防型變鋁條

showmerDSC_6387

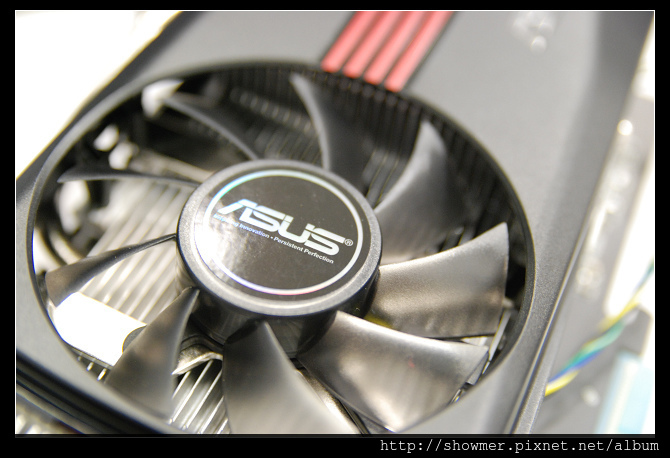

風扇是一顆9CM半透明的溫控風扇

基本上它的轉速不高(也就是說它比較安靜)

showmerDSC_6393

接下來是實測

為了讓大家比較能了解差異

狐仔找回了之前玩過也以散熱強度為主訴的 MSI HD7770

(也玩變型把戲??? MSI R7770 1GB)

測試的設定為雙風扇併排

因為是直接抓燒甜甜圈的原圖上傳...所以建議各位大仔點圖來看大圖會較輕楚一些

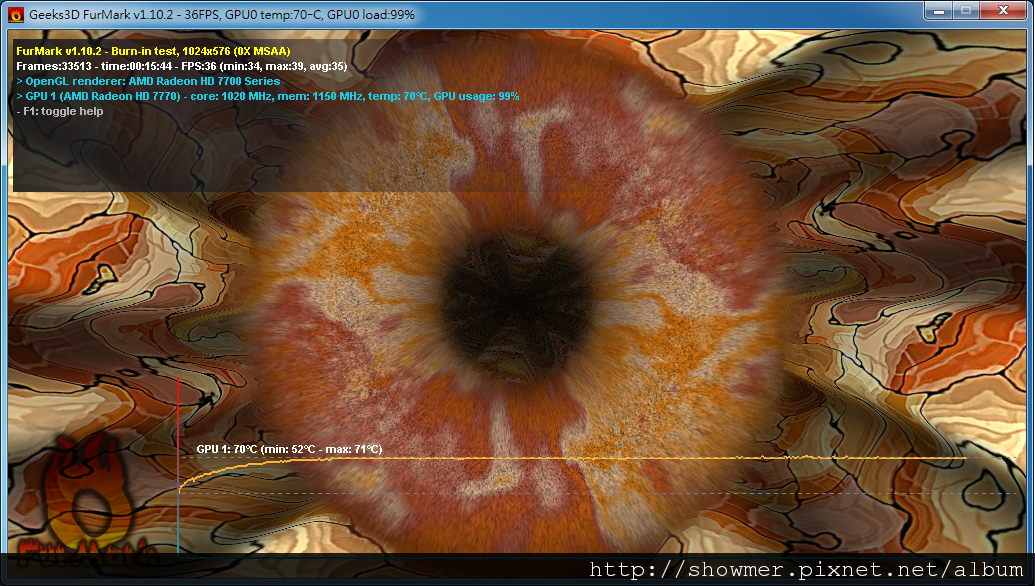

首先是MSI

MSI

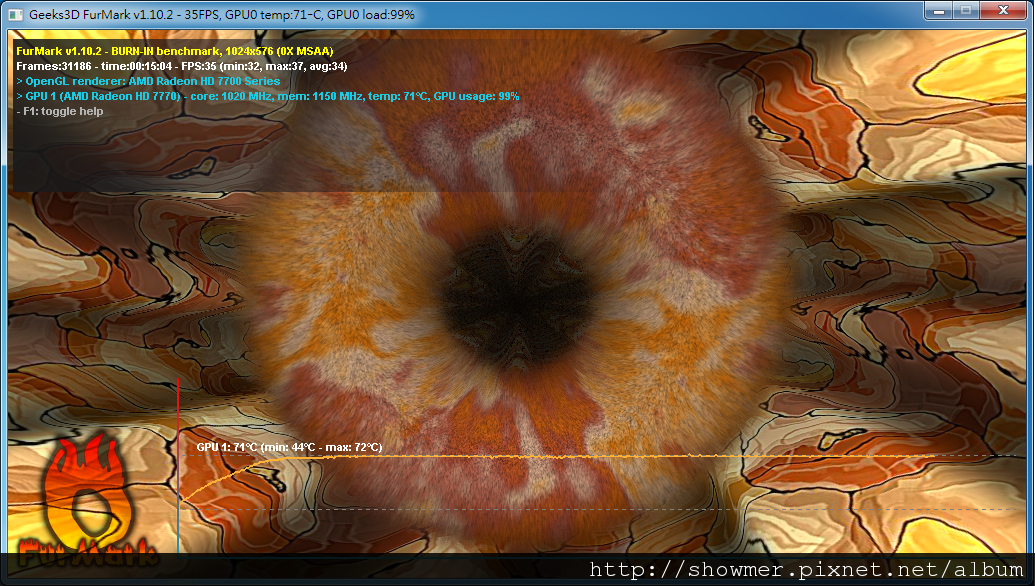

再來是ASUS

ASUS

可以看出兩張卡的最高溫其實是在差不多的狀態

(那一度在我個人看法中是誤差)

在待機狀態...ASUS則展現了熱管的熱傳優點.

將溫度控制在較低的狀態之下

以實際使用面來看...一般使用者很難將卡的使用律直接壓在最頂點運作

也就是說ASUS在一般使用狀態下...可能會較低溫一些些

或許會有朋友想問

為何有使用熱管的效益沒有較未使用熱管的明顯

狐仔只能跟你說...差異點就在風的流量

MSI的顯卡在雙高轉速風扇下得到不少助益

但相對你也會得到一個很大的缺點...那就是風切噪音

所以很少給結論的狐仔要給各位朋友一個選購的思考方向

(其實還真的有不少人問過我)

以售價端來說ASUS較高價個100元...這100就當成是買噪音程度的差異吧

端看自己能不能接受

其他廠牌的卡有機會入手再來比較一下

歡迎有心人士借卡給我^^



延伸閱讀:Sapphire HD7770 散熱能力測試
