認真講...我實在找不到比狼大更專注在電源供應產品這塊的部落客了

他根本就是權威...買充電器前先看他的文就對了

這次他又帶來新的玩具囉~~~大家快來看

產品規格:

1.輸入:AC100-240V50/60Hz0.6A

2.輸出:DC 5V/2.4A(單埠)、最大5V/4.8A 24W

3.尺寸:55mm()X50mm()X37mm()

4.重量:92

5.包裝內含:四埠充電器、UK/EU/AU轉接頭、專屬收納袋



外盒正面,透明視窗可以直接看到充電器本體,產品特色使用中文/英文/日文夾雜說明


外盒背面,有中/英文詳細特色及規格說明,在外盒上以貼紙標示BSMI表示此產品通過BSMI認證


外盒側面,印上隨附的三種國際轉換插頭種類


包裝內容物以透明塑膠泡殼固定

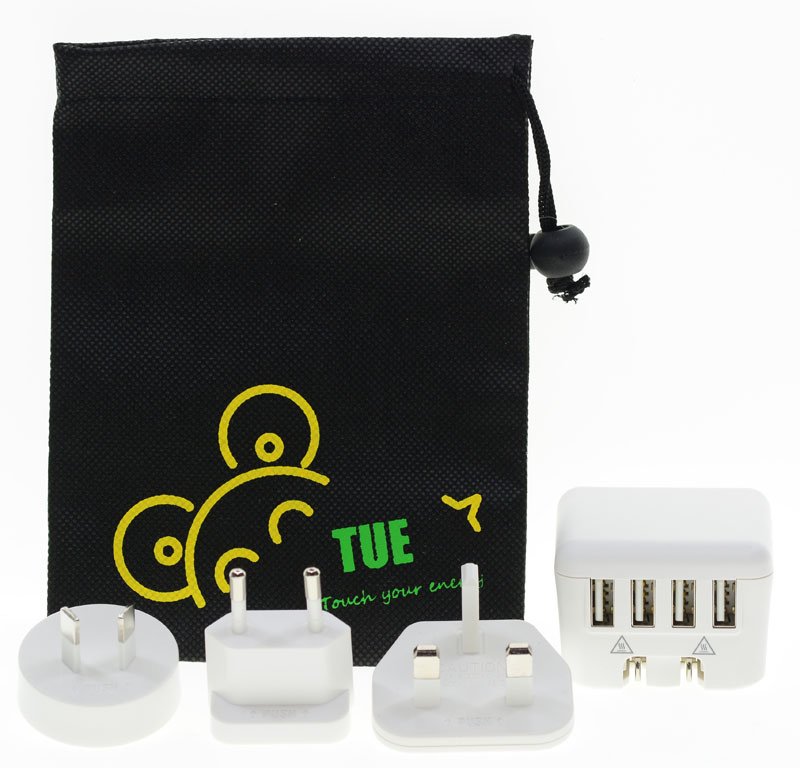

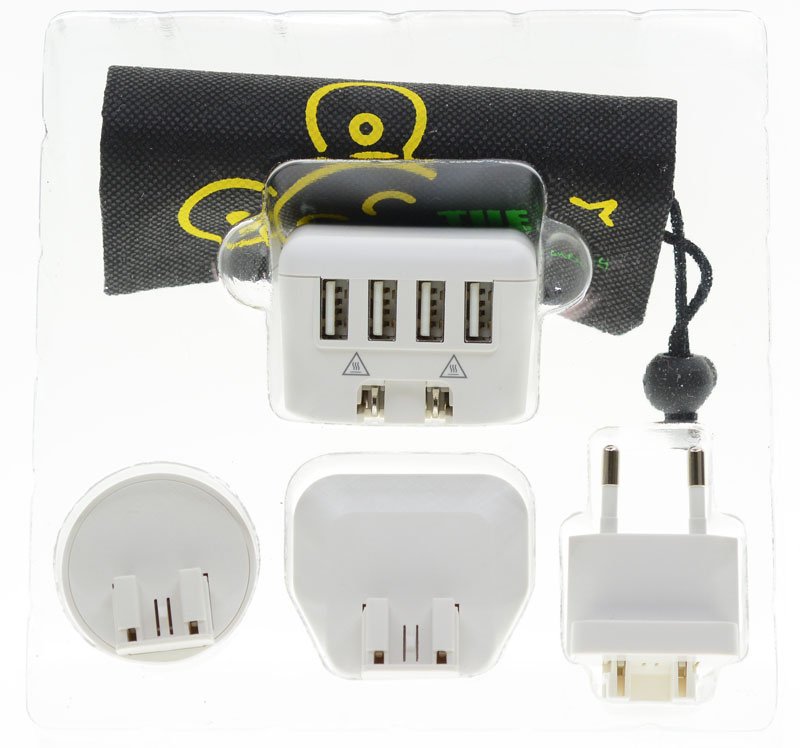

包裝內容物,有充電器、UK/EU/AU轉接頭、專屬收納袋,專屬收納袋可以把轉接頭、充電器與線材一起裝著,方便旅遊時整理行李

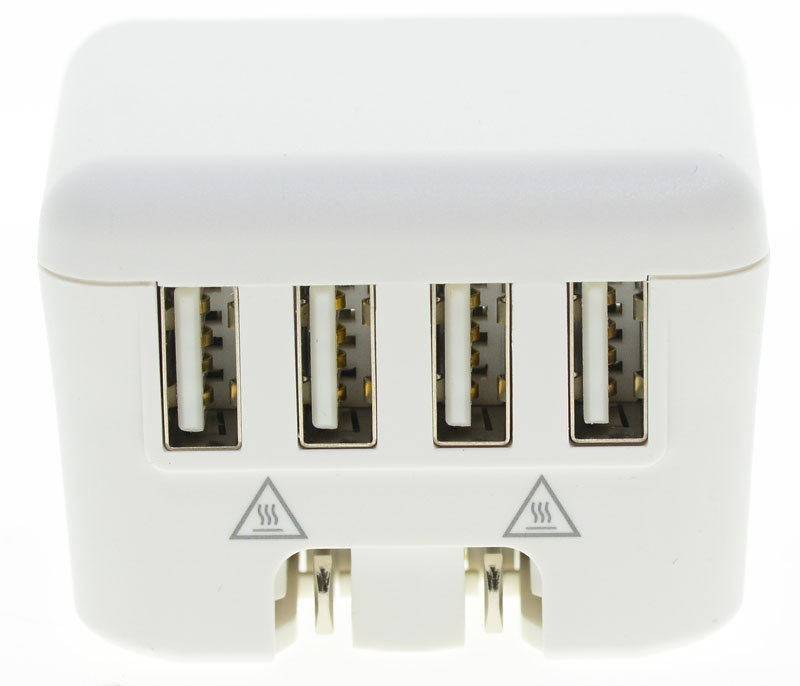

充電器本體為白色梯形狀方塊,四組USB輸出埠並排在其中一個側面,每組埠之間相隔10mm,均具備充電定義自動辨識,下方有注意燙手的警告標誌

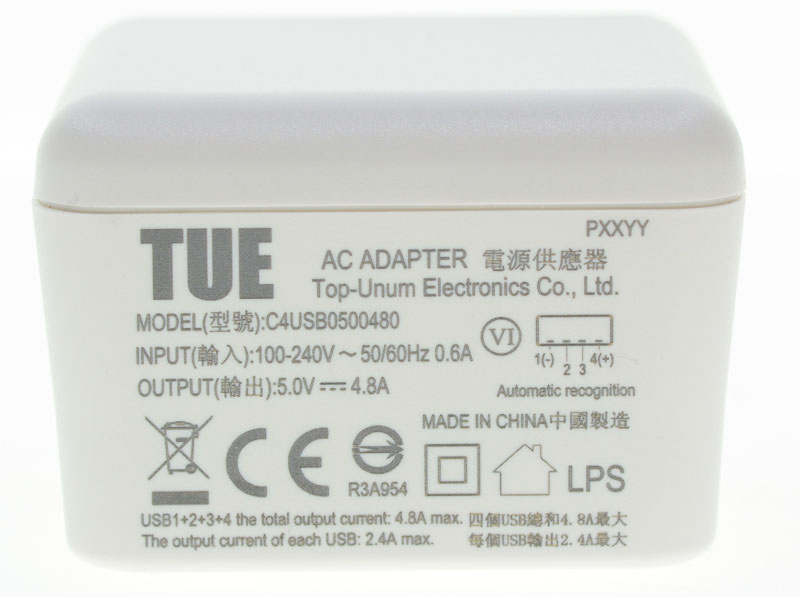

另一面印有產品名稱/型號/規格/安規/BSMI/VI效率認證,此充電器由冠德Ktec代工製作,產地為中國

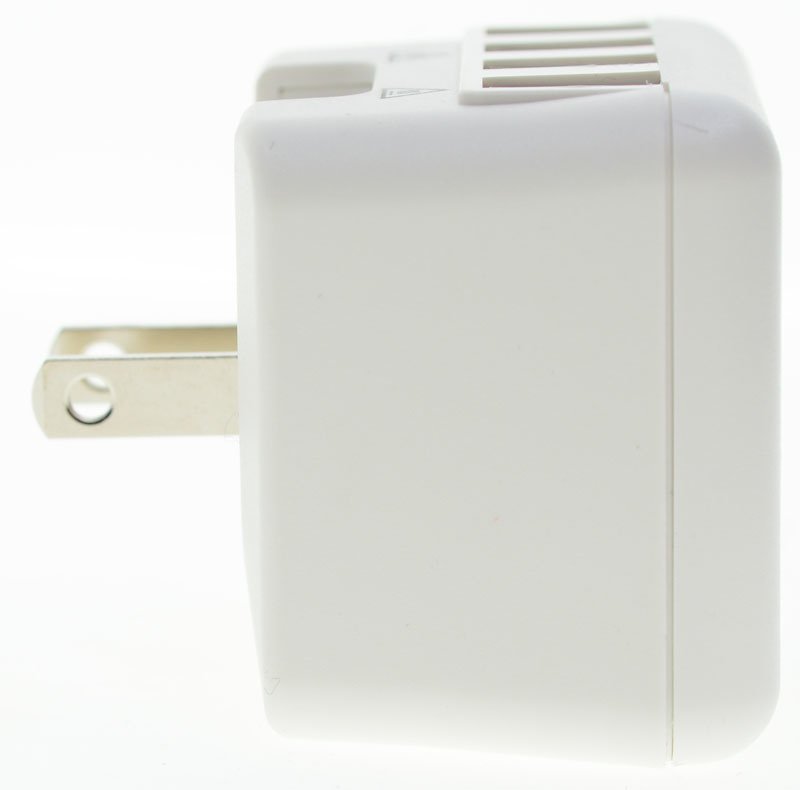

採用可摺疊式平行插頭,方便收納攜帶


使用時將插頭翻轉出來,便可插入插座,但因為此充電器體型較大,加上USB插座位於側面,使用時鄰近插座可能會受到干涉而無法使用


若是要使用隨附的UK/EU/AU轉接插頭,則不用將內建插頭翻出,只要直接把轉接插頭順著溝槽方向結合上去就可以使用

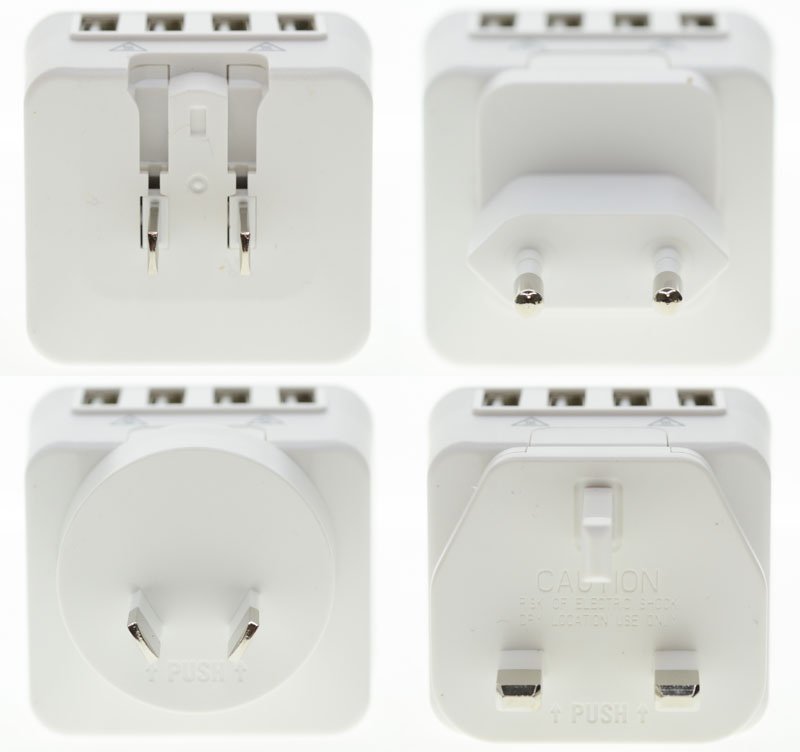

內建平行插頭(左上)與另外三種UK(右下)EU(右上)AU(左下)轉接插頭結合後的樣子

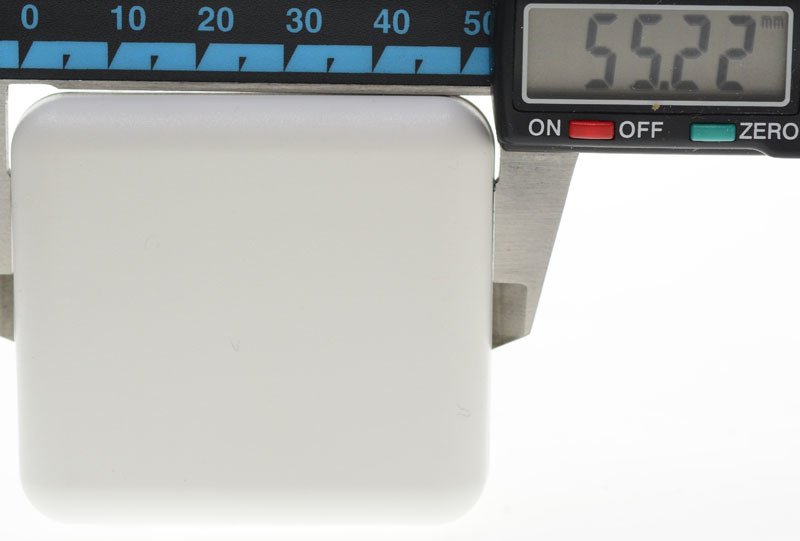

本體長度為55mm


本體寬度為50mm

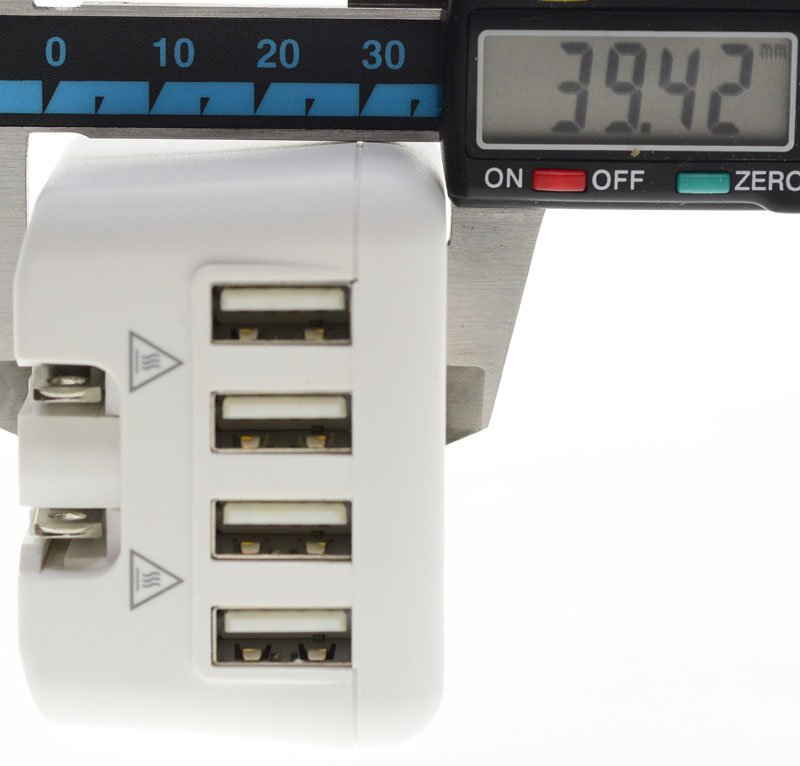

本體高度為39mm

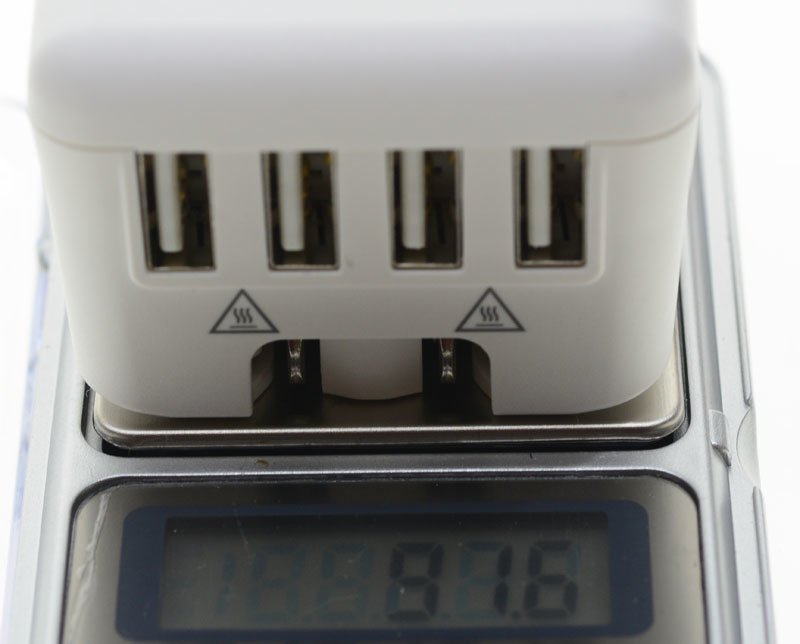

本體重量為91.6(不含轉接頭)

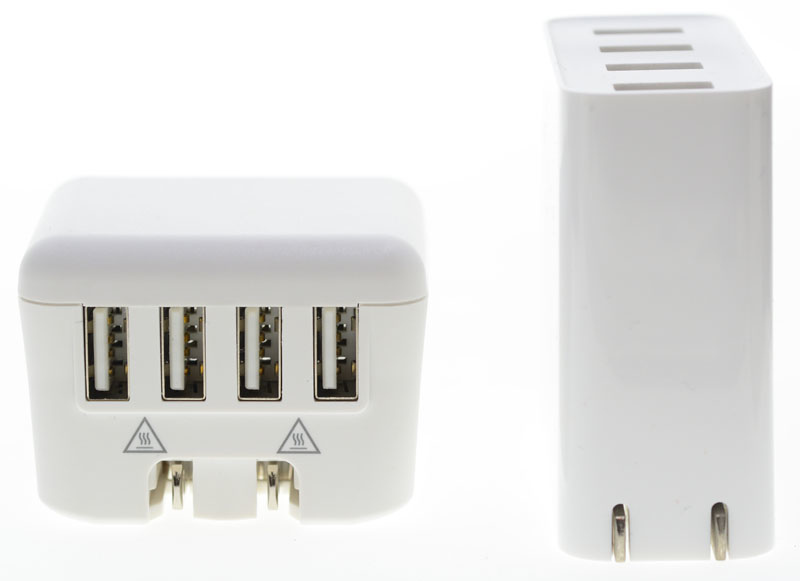

與小米USB充電器四埠版CDQ01ZM()比較,TUE為扁寬型,小米為瘦高型

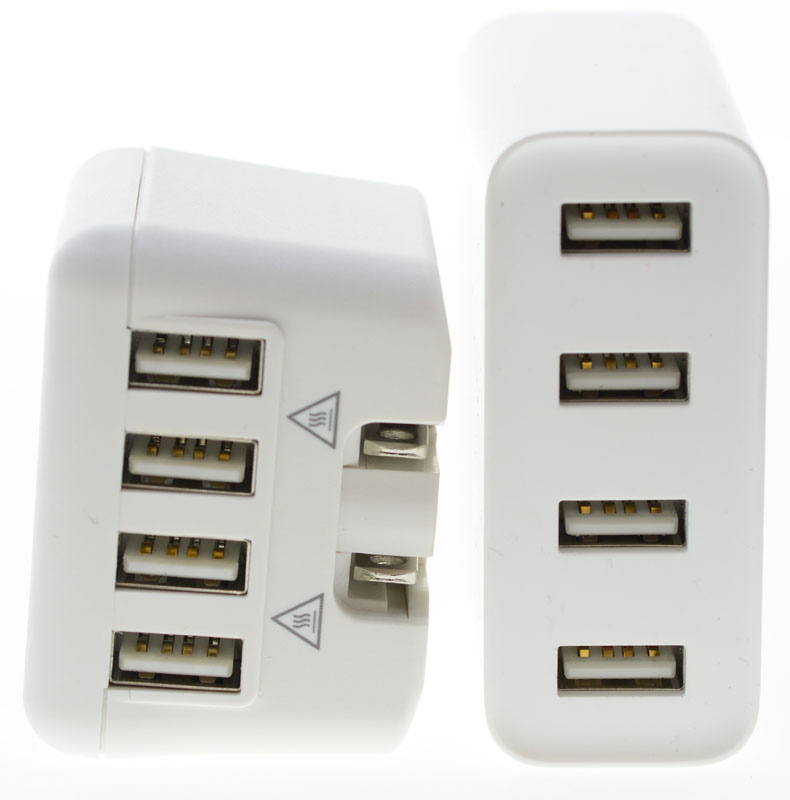

兩者USB輸出埠比較,小米輸出埠在頂端,且埠間距離較大,TUE的輸出埠在側面,埠間距離較小

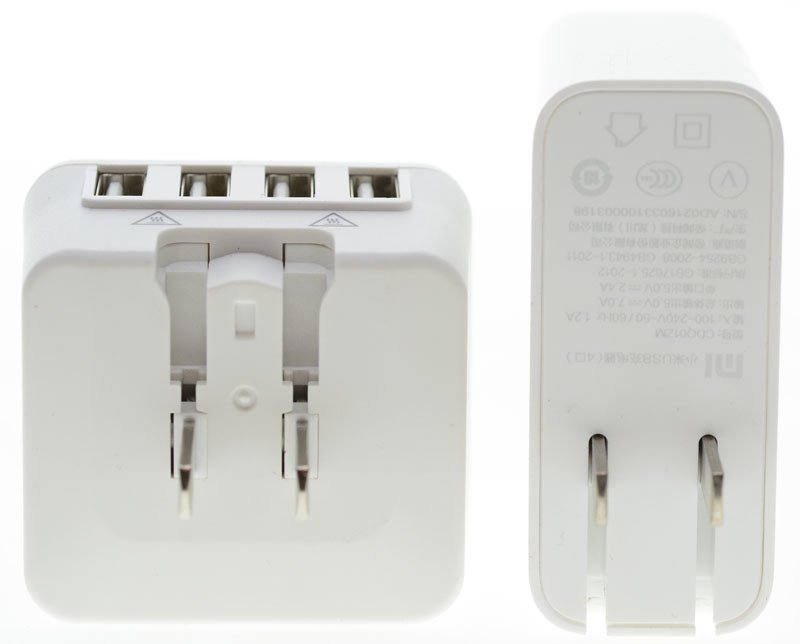

兩者底部插頭處比較,TUE寬度較寬,小米寬度較窄

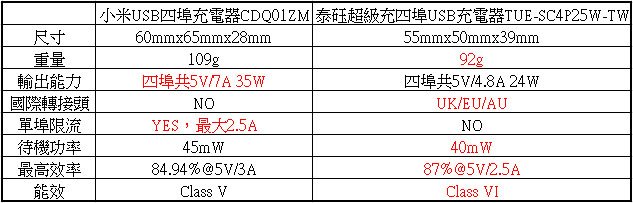

兩者主要比較表格:(紅字表示較佳)


小米USB充電器四埠版CDQ01ZM詳細測試在此:

http://wolflsi.pixnet.net/blog/post/63865990

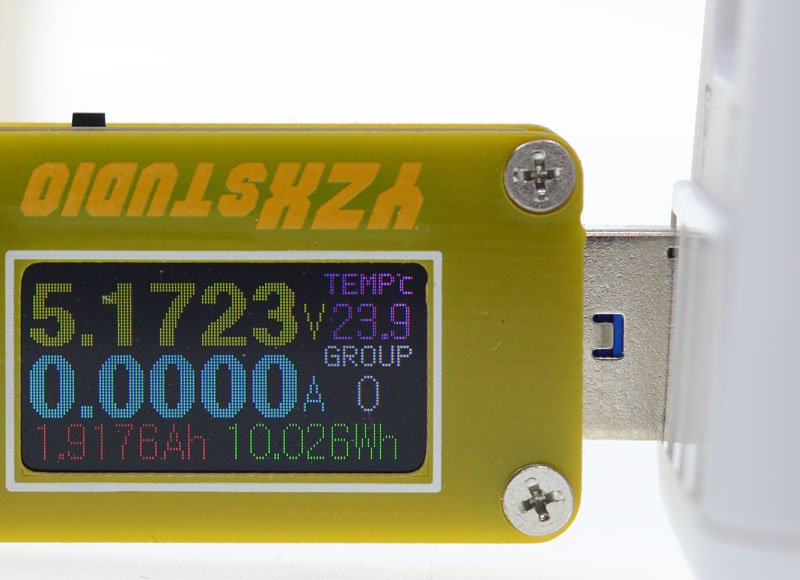

空載輸出電壓


Apple iPad2進行充電,可達到原廠充電器水準


LG G3進行充電,可達到原廠充電器水準

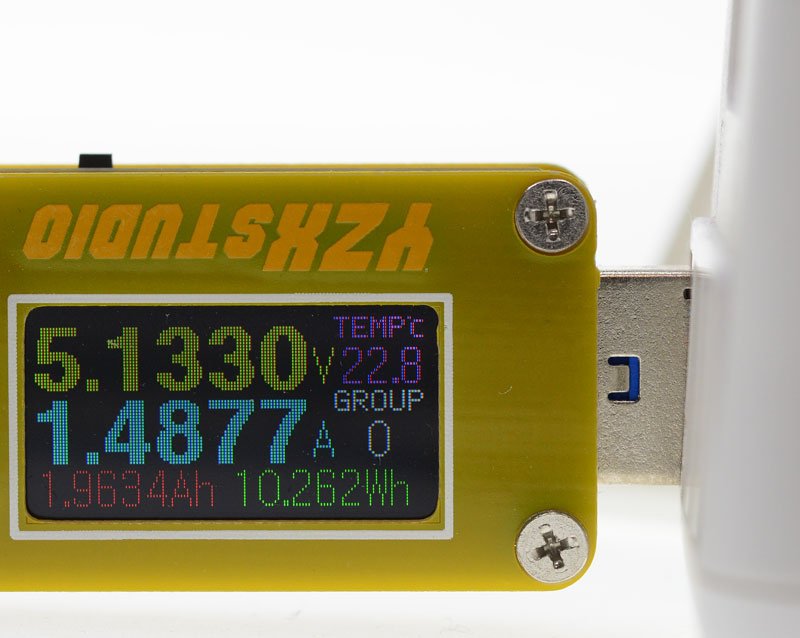

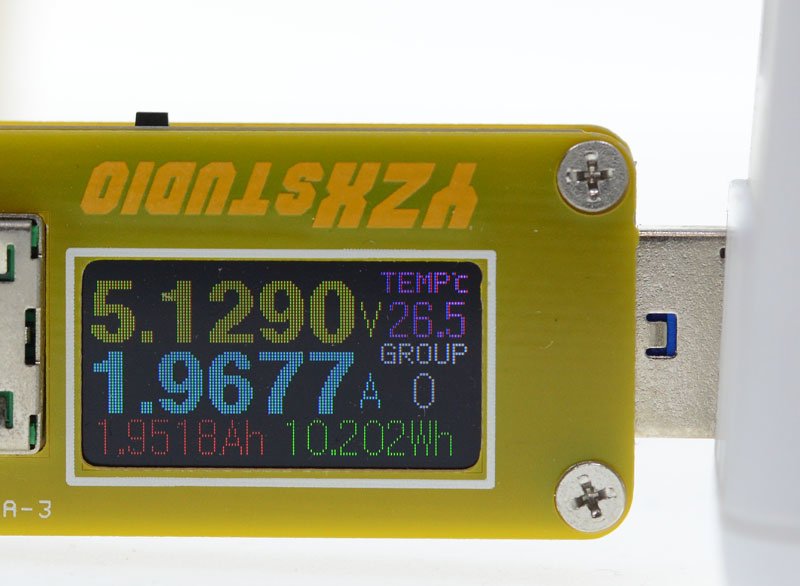

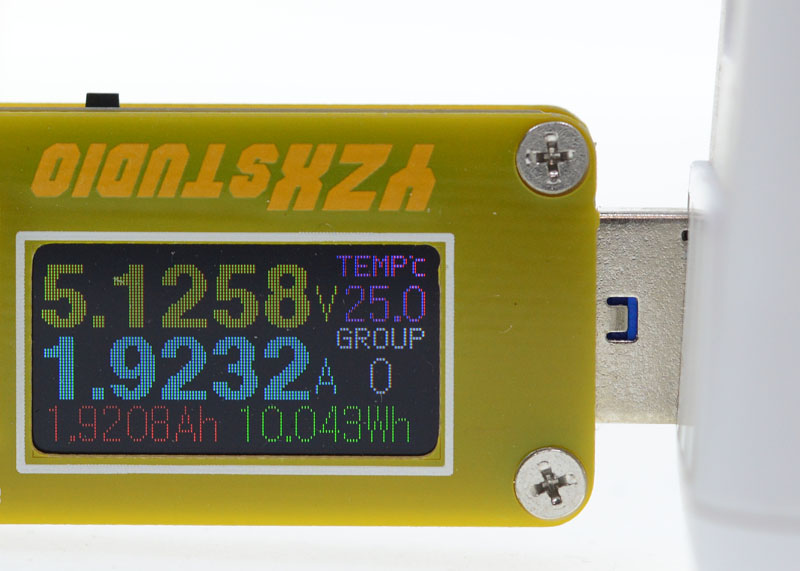

對小米行動電源10400mAh進行充電,最高電流為1.96A

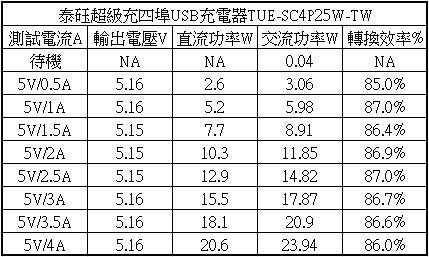

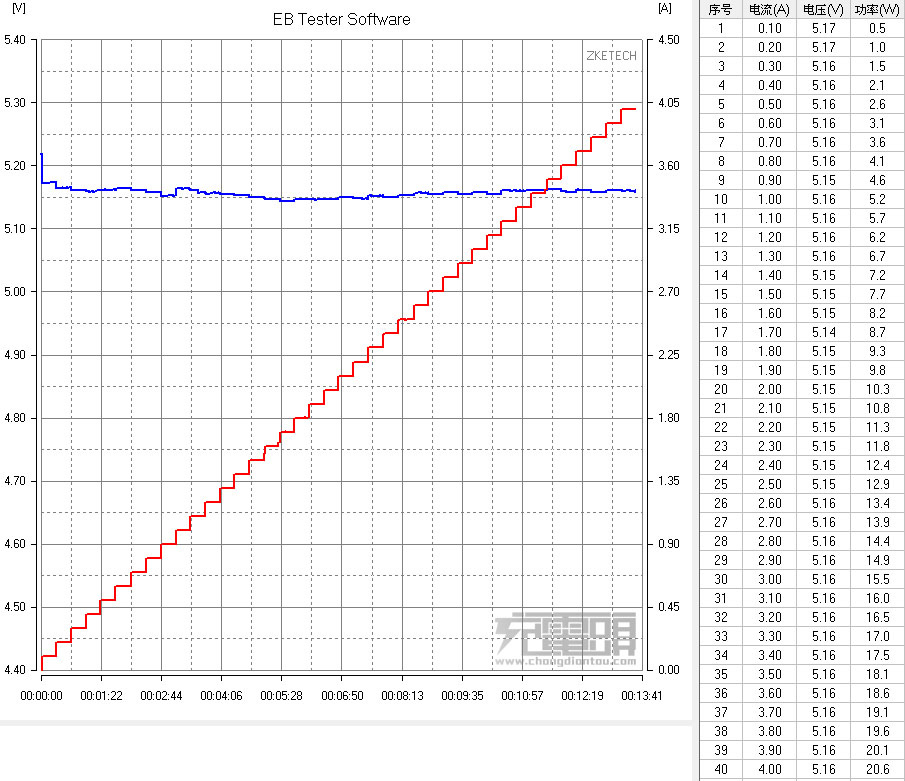

輸出轉換效率測試,未連接任何輸出下待機耗電量0.04W,各段輸出轉換效率均在85%以上,最高轉換效率出現在5V/2.5A輸出,可達87%

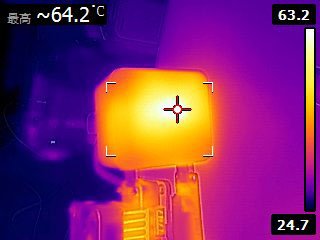

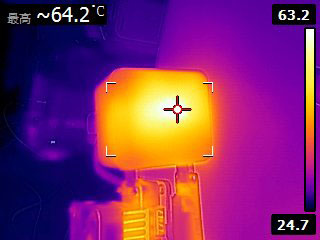

24W滿載30分鐘後熱影像圖


優點:

1.國際電壓輸入,插脫式國際轉接插頭,方便出國旅行使用

2.VI級認證,低待機功耗,85%以上高轉換效率

缺點:

1.本體長寬較大,加上USB輸出埠位於側面,插在插座上可能會干涉到鄰近插座使用

2.未有單埠輸出獨立限流設計

報告完畢,謝謝收看
