還記得好多年前很不知死活的跟了行動電源的群募計劃

在不斷的推延之後總算入手的

輕鬆簡單就能把 手機、筆電 一起充飽電 Omnicharge Pro 20400 mAh 提供 AC/DC 插座的超級行動電源

當時可以對任何筆記型電腦充電時在是一件很猛的事

只是隨著 USB-PD 越來越普及之後

( 了解什麼叫 USB-PD ,明白 USB Power Delivery 與 QC 3.0 的差異 )

這個行動電源的實用度也大幅度的下降了

雖然如此 ~ 這款行動電源仍是當年的翹楚之作

量產之後也改名為 Omnicharge Omni 20 當正式產品名

大家都知道行動電源中的鋰電池是有使用壽命的

所以當年買這款行動電源的朋友如果沒弄丟的話,現在大約都面臨電池損壞的問題中

這時不得不說,這種使用 18650 電池芯來當儲電電池的就是好

電池壞了只要換新的就又是一尾活龍

因此今天我們就是要來看狼大怎麼換電池

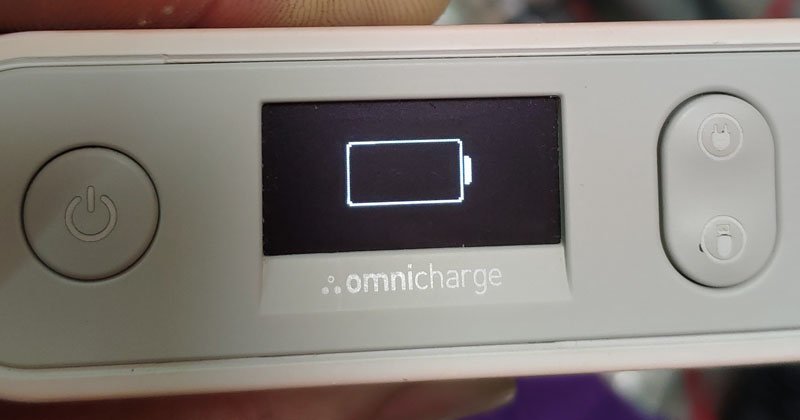

網友送來一部已過保的故障Omnicharge Omni-20行動電源,據其描述是不管怎麼充電,OLED顯示幕上只會顯示空電池(電力用盡)符號,行動電源也無法正常啟動


開始將其分解檢查,因外殼使用卡榫,內部使用大量固定膠,分解時費了一番功夫


包含充電、USB輸出、AC110V輸出、OLED及控制單元的所有電路系統,都集中在雙層電路板區塊中,外殼內側還有銅片來協助散熱

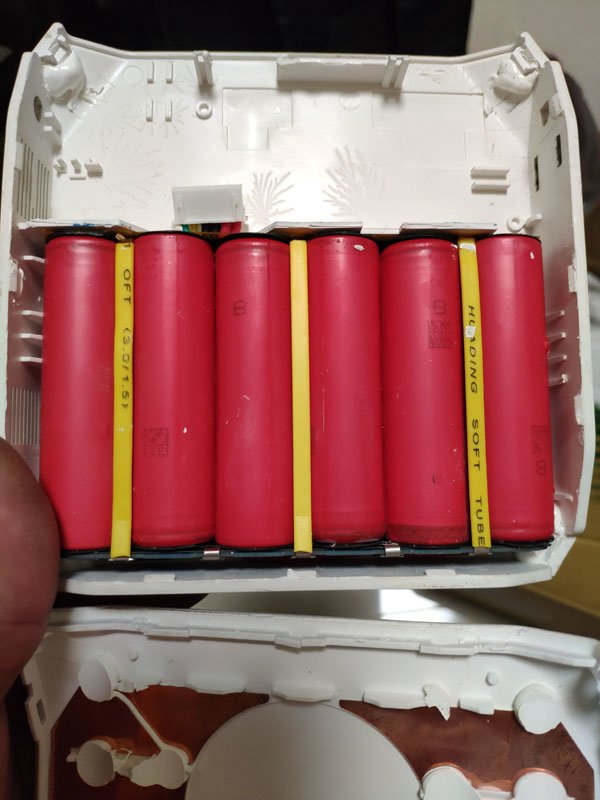

電池組黏在另一面外殼上,與主電路板之間有一個隔離版,可避免電池組與電路板接觸而發生短路

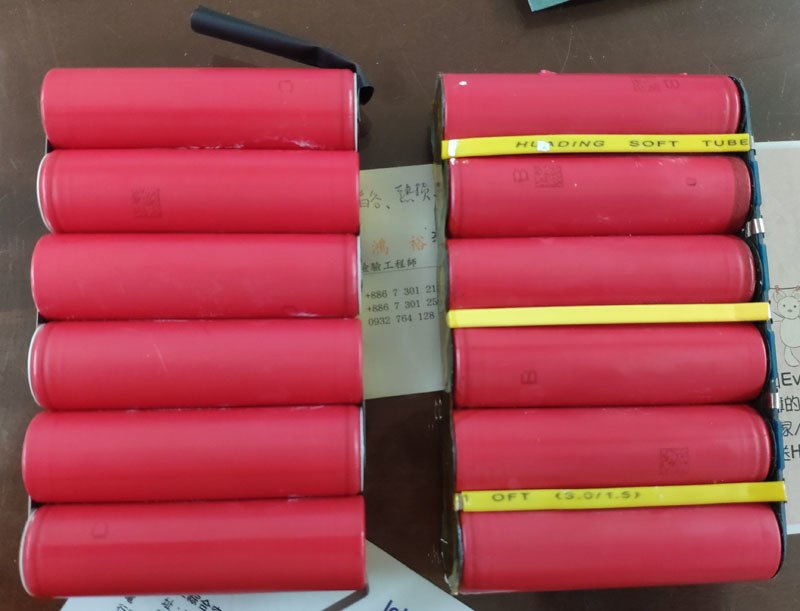

其電池組採用六顆Panasonic NCR18650GA(額定3300mAh,最小3350mAh,典型3450mAh),其組合方式為六串,標稱電壓21.6V,充飽25.2V

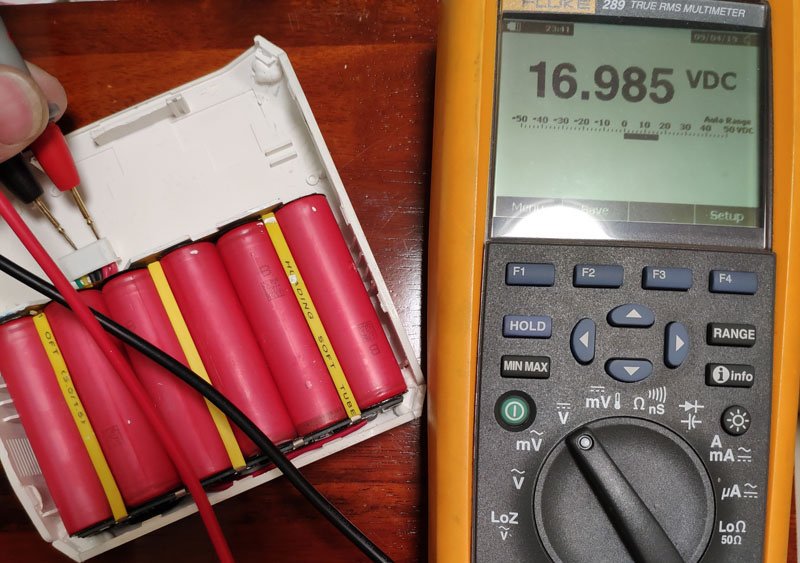

用電表測量電池組目前電壓只有16.985V

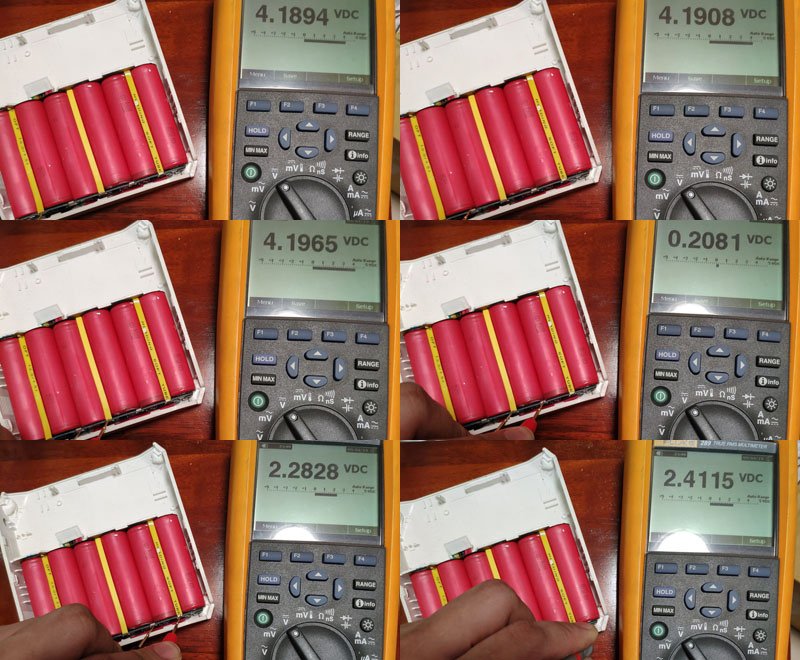

分別測量六顆電池組電壓,其中三顆還有4.18至4.19V,但有一顆已經放電至0.2V,另兩顆僅有2.28V至2.41V

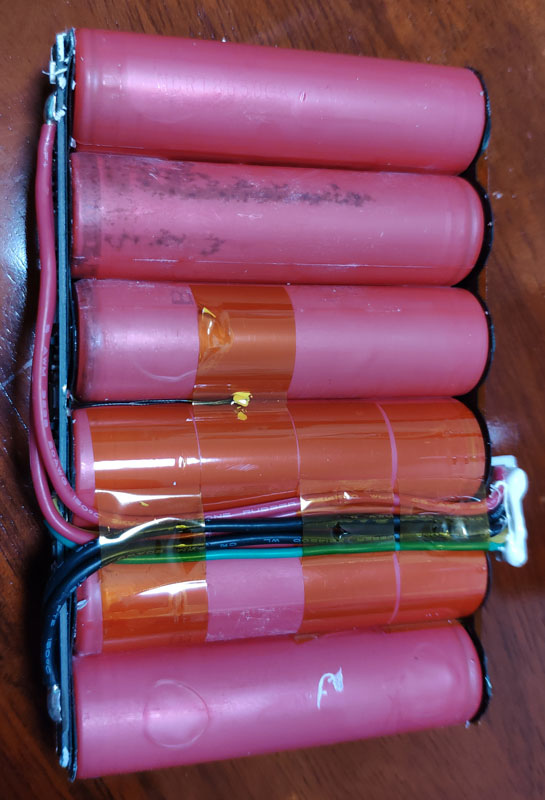

將電池組從外殼上取下,可以看到上面三顆電池的紅色外皮內有一些黑色的物質,會出現黑色物質通常表示該電池發生部分電解液外漏

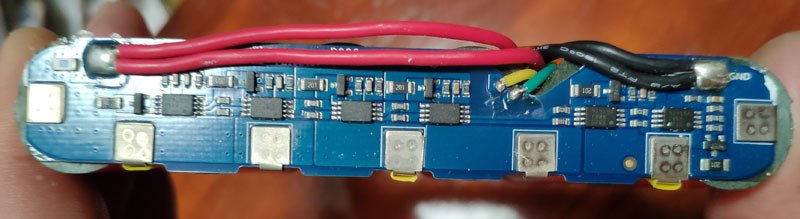

電池組上有一片電路板,上面正極處有15A的SMD保險絲,還有六顆S-8209電池平衡+保護IC,用作每個電池單體的平衡,因多串配置,六顆IC會互相連接,但是卻沒有用來截止電流迴路的MOSFET(正常配置下電池保護IC會搭配MOSFET,當發生過充/過放/過電流時,會用MOSFET截斷電池與電路之間的電流,避免發生異常)
電池組上有一個熱敏電阻,經由黃線/綠線連接主電路板,並在OLED顯示幕上顯示溫度

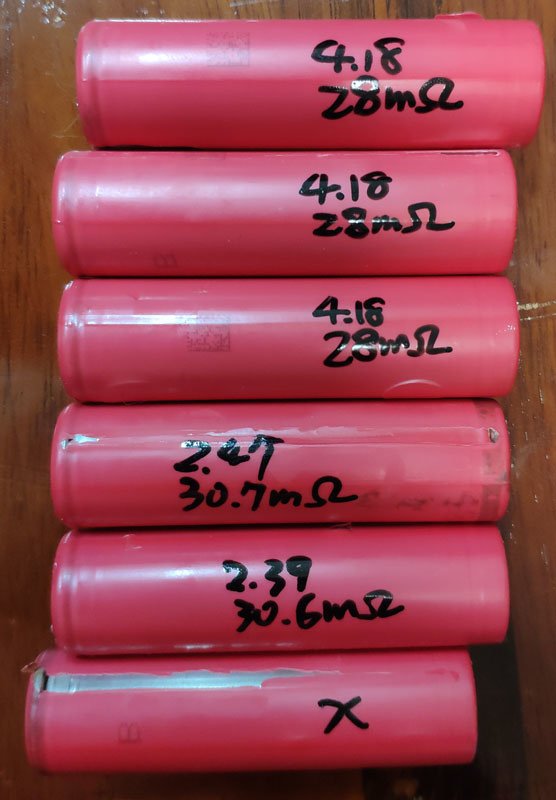

將六顆電池脫離,測量每顆電池的電壓與內阻,標示X的表示該電池無法測得電壓與內阻

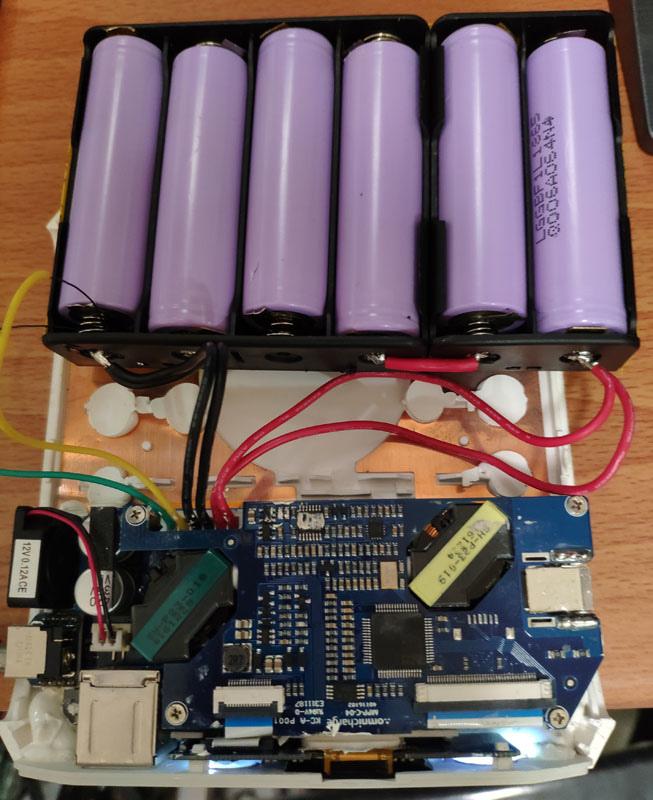

先暫時用18650電池盒接上原本電路板,裝入六顆正常的電池,以測試電路板功能是否正常
連接後電路板可以正常啟動,按鍵背光點亮,各USB/AC110V輸出也都正常


也可以正常充電


訂購六顆新的NCR18650GA電池,並將其點焊連接,來替換原本的電池


換好的電池包上耐熱膠帶,連接電路板,重新裝回外殼


更換電池後,因為此行動電源顯示電量百分比的方式是採用庫倫計來計算充入/放出電池的總電量(一般行動電源採用偵測電池電壓換算百分比),所以裝上的電池組要先放電至行動電源自動關機,然後重新開始充電,電量顯示才會正確

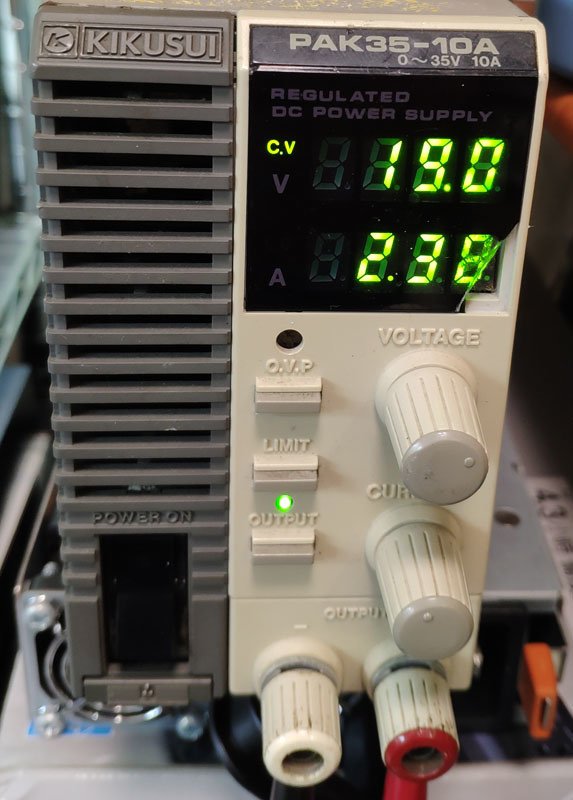

外部電源輸入45W的充電用電力

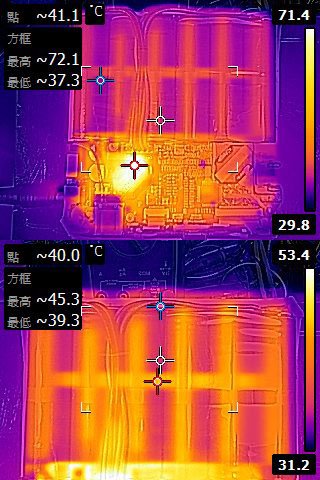

用紅外線熱影像設備觀察,還沒有蓋上外殼的情況下,充電中電路板上方一電感元件會發出高溫,電池組的最高溫度也達NCR18650GA規格表中的45℃,當蓋上外殼後想必溫度會更高

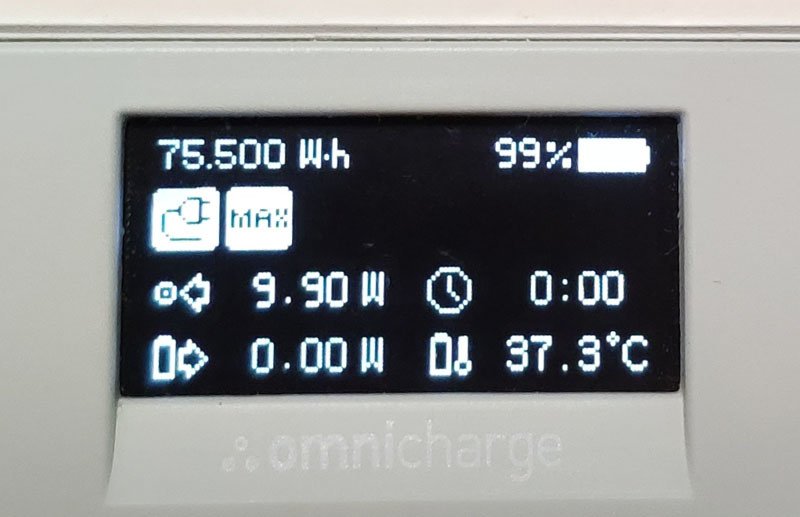

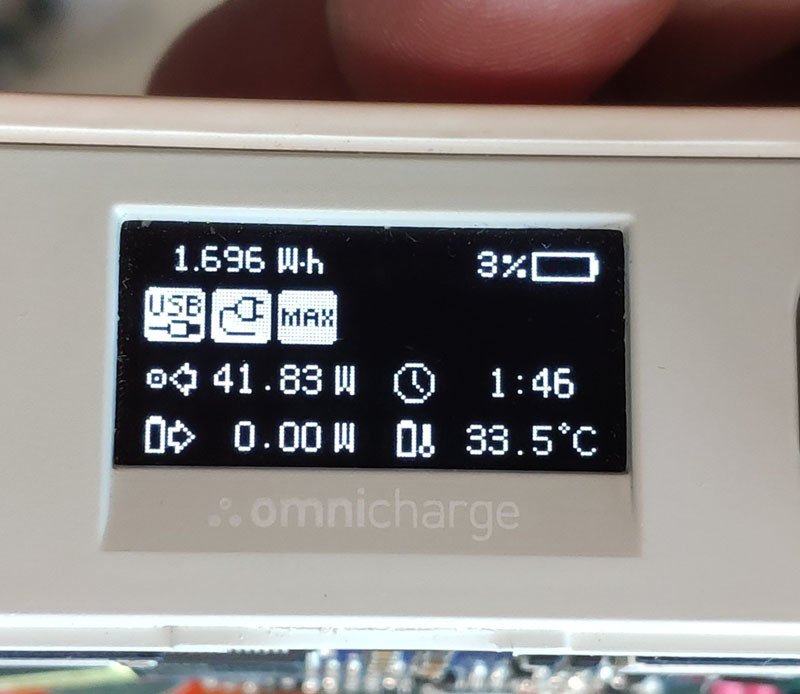

當充至75.5Wh時(3500mAh * 6 * 3.6=75.6Wh),行動電源會停止充電


總結:
因此款行動電源規格/價格較高,過保後使用者抱持救救看的想法將其送來檢查,經檢查後也的確是電池發生故障,更換電池後就恢復正常運作,不過此款行動電源在電池組所安裝的電路板,對六串的電池組僅有平衡的作用,無獨立過充/過放/過電流保護用MOSFET,也只提供溫度給主控電路板,所以等到電池已經完全過放,行動電源無法運作後,使用者才會發現已經出問題。另外此行動電源結構較緊湊,全功率充電/放電時內部溫度較高,雖然已經內建一個小風扇,內部溫度升高時會運轉,但為避免在高溫下加速電池老化,使用時最好要注意散熱

報告完畢,謝謝收看
