Superlux S502MKII 採用近期最常被始用的 ORTF 立體錄音技術

是之前在 S502 以其較高的性價比,良好的立體音質等特徵

使其在業界受到好評,並成為暢銷機種之後延續款

01

這次老同學英哲老師要透過使用 S502MKII 來對台灣廟會現場收音所完成實際測試

這樣的評測方式對產品來說可以說是相當的鐵血

表現如何,高下立判

對這隻 Superlux S502MKII ORTF 立體 1/2” 真電容麥克風 有興趣的朋友

一定要來看看 英哲老師 怎麼帶你認識它

02

為什麼是立體聲?

人耳對於聲音的水準方向識別能力比起對於上下方向那是非常敏感的!

19 世紀電聲技術發明以來人類就一直追求如何更真實的表現所聽到的聲音

美國 Audio Fidelity Records 公司,於 1957 年第一次將立體聲引入商業唱片領域

這意味著用戶終端設備已經初步可行能重播立體聲訊號源的能力

這主要肇因於人耳

對於聲音的水準方向識別能力是相對敏感的!

因此立體聲錄製方式發展就成為非常重要的事情

『同位麥克風收音技術』 COINCIDENT PAIR TECHNIQUES

『近距離同位收音技術』Near-Coincident Pairs Technique

下面是常見方式對比表

01

上述的特點在不同應用用途上有可能是好是壞

例如:1。環境聲音採集 2.音樂錄音用途

就看您所設定的用途是什麼了

相對於我們經常看到的 XY 收音方式,ORTF 倒是比較冷門的

首要在於 ORTF 張角大,攜帶上較困難所以大量的便攜設備為了“緊緻”多是選擇性 XY 收音而忽略了ORTF的應用與存在

我們其在進入這一部之前先來了解一下 ORTF 錄音手法

由法國廣播電視局所設計完成,取 Office de Radiodiffusion-Télévision Française 字首集成的名稱

03

由於人耳分佈在頭顱的雙側,所以聲音到達兩耳存在秒差

另外由於頭顱的體積,因此還能對於一定頻率產生繞遮擋與繞射

因此 ORTF 手法很好,利用兩隻心型指向麥克風

表現了110 度的 同軸 / 偏軸 的體積差異與聲音到達相距 17cm 的兩個麥克風時所產生的時間差異

04

為什麼想要用高規格來紀錄廟會的聲音 ?

參觀《在場:觸摸不可見》EMBRACING THE INVISIBLE 迎王藝術特展

由 6 位藝術家以他們各具特色的方式與專長,來呈現對東港迎王平安祭典的回應並建立連結

當中外國人看待中華文化時的觀察構面 除了從攝影影像、素描以外 還會從聲音的方面來做紀錄與探索

06

其中一位創作者 錄製了現場聲音的元素

透過銅箔板觸控 I/O 讓參與者能使用耳機聽到現場的聲音

07

08

這促使我試著想要記錄下來一些我們既熟悉又陌生的聲音

因此當我看到 SUPERLUX 有 S502 這一隻 ORTF 麥克風之後

把他帶出門錄製廟會聲音就成為我計畫內的非常重要的一件事

恰巧 11 月 23 日 在台中有城隍大會師活動

意味著可以在當中收錄到台灣不少特殊的廟會聲音

09

經過折騰,我們來說說 s502 mkii 的實際應用心得吧

這應該是全球絕無僅有的 ORTF 道路測試

接下來先看測試中的感想



1.靈敏度極高

官方規格標示靈敏度 : -37 dBV/pa( 15.8mV)

實際應用上,對於空間環境裡細微的聲音也能夠輕易地捕捉

例如在我家裡已經習以為常的魚缸水流聲

在戴著耳機的情況下也能被清晰拾得

或許透過這樣的話筒 可以幫助你重新建構一個聽覺的驚奇體驗



2.足夠的動態

你應該善用你的設備的功能

s502 mkii 官網標稱

等 效 噪 聲 SPL:15dB( A 計權 , 按 IEC/DIN651)

最 大 聲 壓 SPL: 134dB( 諧波失真 ≦ 1%1000Hz)

動 態 範 圍 :117dB

目 前 主 流 記 錄 格 式 24bits 可以記錄 144dB 而 16bits 僅能 96dB

換言之 16bits 容易讓細節有所變化,而 24bits 則可以很好的記錄表現 S502 MKII 的能力

雖然 S502MKII 標稱是 134dB

實際上我曾經不客氣地將其放到大皮鼓、大鑼旁邊緊挨著<!

依然錄得良好沒有失真的聲音

可以證明能夠經受得各種相對嚴苛的考驗

在聲音呈現與可靠性上可以是相對非常安心的 !

10



3.如何轉半面

半面 指的是讓話筒中間連接橫桿能夠與 boom 平行 而不是一般常見的平行

目前的 XLR 公座蕊是外鎖式的十字螺絲

意味著螺絲略浮於外殼上

因此套用一般的話筒夾只能從音頭面向內安裝,無法有其他角度

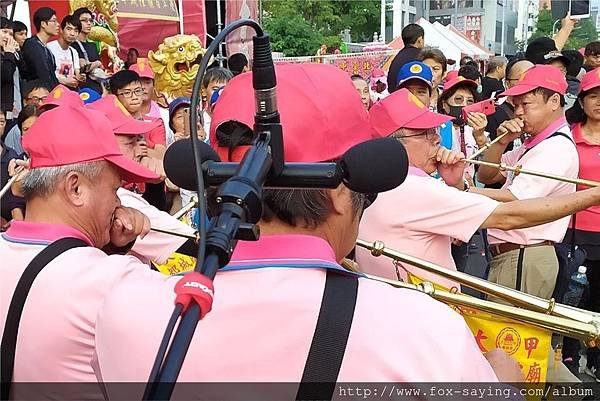

我在實際應用上跟隨一個行進樂隊做拾音動作時

礙於畫面的考量不能走到隊伍的前方

此時我的話筒非常非常需要轉半面卻辦不到

在這情況之下就議 SUPELUX 改用內部旋上的一字螺絲 XLR 公座吧

會讓質感大大提升 也就能做側面舉桿 但卻能收錄立體聲了

12



4.配重 & XLR 如何順暢的出線

參考了其他品牌讓 XLR 是垂直向下的做法後發現

在安靜的場合做垂直架設是沒問題的

但是在一個戶外採集的應用上就顯得彆扭

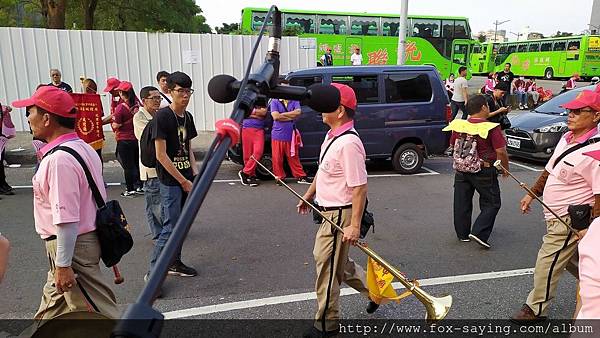

比如說~這次我的應用是行進間隨行採集

就會發現 BOOM 要透過話筒夾跟 ORTF 形成很好介接是比較困難的

出線方向不是非常順暢而且舉桿後還需要把話筒下壓為水平 ,一整個非常彆扭

13

到最後 是將話筒倒置由上方出線 然後將左右聲道在錄音機上做交換

改良夾法 使音頭水平

14

整個話筒在攜行存儲上比較彆扭

因為是一個立體三維的 U+T 字型

如果能改成 整只 平面的音叉型 其實在夾頭配重上 與出線順暢度上

都可以跟既有的 SHUTGUN 配套 BOOM 有較好地融入

15

16

當然如果可以透過滾珠定位扭轉音頭使話筒成為平面收容與應用那將是最完美不過的!!

這點我相信以 SUPERLUX 多年的功力應該是不難實踐的

另外一個思考構面 就是如何讓 ORTF 住進氣象風罩而且順暢的出線

如果用這個方向思考 那直接話筒帶跟短尾巴 或使用 MINIXLR 就是一個另一個可行的方向



5.讓雙通道 3P XLR 落地吧

目前出廠配套是配了一條約 60CM 的 5P 轉 3P*2 的轉接線

這意味著必須配兩條 3P 的線到話筒架上跟這個接頭對接

這個部分對於要求高的音樂廳顯然不適合,即使是戶外採集都顯得彆扭

因此建議應該要配置一條約 2.5M 長的線 至少讓 3P XLR 能落地

17



6.耗電量有點恐怖

或許是 真電容 的原因 我的 ZOOM H4n 耗電量非常兇

一個下午換了 4 組 ikea 電池

換言之平均每組電池運作時間僅得約一小時不到

這個狀況在 S251 上面也有發生

但是比較輕微

請 SUPERLUX 查證改進一下

否則用 SD 卡錄音機的應該會崩潰吧

真電容是相對於常見的駐極體而言 駐極體的換能方式 雖然是電容式 但極性已經固定 電源主要用以供應內部電路

真電容則是透過 Phantom Power 幻象電源對於電容板充電 因此需要電流較大



7.海綿套對於風的空氣噪音阻擋能力 比較有限

微風可以,如果風速過大還是力有未逮

這也就是為什麼槍型話 會需要兔毛或是氣象風罩了

因為這是在創造一個氣流穩定區以便收取良好的氣壓差做好拾音工作

或許也能請 superlux 思考一下,怎麼把 ORTF 放進風罩裡面 也把氣象風罩排為開發項目之一

另外提供大家海綿套的防掉落法

使用 布質專用雙面不乾膠帶 來固定,效果良好,但會稍微損傷海綿套



8.抗刮表面處理

由於戶外作業環境惡劣磕碰必然有

如何保持話筒不容易刮花?

那就必須透過金屬表面處理工藝來表現

手上的樣品看來是部分烤漆~或許使用電泳或電鍍黑或其他工藝是一個可行的方向



9.商標識別度

帶著這一隻怪物出門 那就是 SUPERLUX 最好的廣告時間了 可是如果上面都沒有任何的商標或明顯特徵那就真的太遜了

SUPERLUX 能否在 麥克風上面 創造一個企業識別主色呢 ?

或許酒紅色是一個可以嘗試的特別顏色

18

聽感如何?

當天是在廟會的行進場合

表演陣頭是不停前進的,很自然地的表現在兩個重播聲道的左右間平移

某些陣頭相對較小的、我們能跟隨的,則自然的在左右聲道聽到多隻樂器表現在左右的此起彼落

另外環境音,人與人彼此間的寒暄聲音也都能完整收錄

這表現出了 s502 MK2 高靈敏度與動態相對寬廣的特性

我們特別將幾段檔案跟您分享

原始檔案 44.1khz 24bits wav 錄製 無動態處理 剪接處理為 44.1khz 24bits

點我前往

20

結束語與分享

高響度的場合~監聽困難

這次實戰其實我也踢到鐵板了

在廟會這種場合用 "鑼鼓喧天" 來形容絕對不為過

因此當試圖要利用耳機監聽即時錄製效果是很困難的

耳機中聽到的就是環境中的聲音,無法明顯區別

這是因為外在生響已經太大,而耳機很難創造出更大的聲音來提供識別 ( 即便有也會對耳躲造成傷害 )

因此耳機只能在錄製後確認用,實際工作時更多是為確保信號錶頭不失真

這也意味著我必須選用更可靠的拾音方案來確保 擺到哪 收到哪

顯然 S502 MKII ORTF 完全可以勝任這個工作







彩蛋 拆解 S502MKII

按照慣例我還是要拆解產品

整個 S502 MK2 的構成部件算是很簡單的

是由

T 管*1

話筒轉向座 + 多同軸的音頭界接環 *2

音頭*2

密封條*2

上蓋*1

卡農 5P蕊心*1

兩通道電路板*1 還有一些螺絲構成

2122

由於是上下蓋的結構,相對的組裝上的合理性與手順度就會有很大的提升

不過我還是有點建議,在雙通道信號線的串音抑制可以再多下功夫

對於兩個通道出來轉接到 5P 公座的線纜可以採取兩兩對絞的形式而且最好不同絞距

將可以有效降低通道間串擾

最後給大家看 官方網站 介紹:

ORTF是目前最常用的立體錄音技術 S502作為一款ORTF立體錄音麥克風,以其較高的性價比,良好的立體音質等特徵,使其在業界受到好評,並成為暢銷機種。
而在此基礎上Superlux推出第二代立體錄音麥克風S502MKII,採用特殊單元膜片技術,不僅提升了高頻的延展性,同時也使許多聲音細節更加突出,失真率低。相比於S502,頻響更勻整,頻率曲線也更加平坦,整體音質更加自然透明。S502MKII擁有更優越的指向特性及更低的信噪比。

特色

• 1/2”直徑3 μm超薄膜片音頭
• 優質的頻響曲線
• ORTF標準固定結構
• 平衡式立體輸出
• 最佳立體音場
• 超低底噪


推薦應用

• 古典音樂錄音
• 外景隊錄音
• 錄音室錄音
• 鼓組錄音





規格

音頭:真電容,Ø1/2"(12.7 mm),配對音頭
指向性:心型
頻率響應:40-20,000 Hz
靈敏度:-37 dBV/ pa(15.8 mV)
阻抗:200 Ω
最小負載:1,000 Ω
信噪比:79 dB
等效噪聲SPL:15 dB(A 計權, 按IEC/ DIN651)
最大聲壓SPL:134 dB(諧波失真≦1%1000Hz)
動態範圍:117 dB
電源需求:48V DC, 4.5 mA
表面塗裝:
接頭:XLR5M
接腳:左聲道 2/3腳;右聲道 4/5腳; 2/4腳接”+”端訊號;屏蔽&接地端 1腳
尺寸:音頭 Ø22.5mm(Ø0.89")寬184.5mm,高66.8mm(寬7.26",高2.63")
淨重:245g(8.6 oz)
