Z490 的時代來了~ 我們這邊就算比較少接觸還是要幫大家來看一下除第一大廠以外的板卡選擇

這次我們端上來的是同屬三大板卡廠之一的 微星 所推出來的 Z490 主機板

這張主機板在微星的主機板系列群中,應該算是掛上 GAMING 字號的入門款示

對於想要小小超頻並且堅持要與電競掛上關聯的消費者來說

這會是個相當恰當的選擇

主機板的型號是

MSI MPG Z490 GAMING PLUS

/tmp/phpKH9HxC

我們直接把主機板端出來看吧

可以看到這張主機板幾乎沒有時下流行的 RGB 裝甲,唯一的燈光只在 PCH 散熱器的下方

對不喜愛太多燈光的朋友來說,這張主機板足夠低調

兩隻 PCIe X16 插槽

沒有全強化加固鐵片的那隻只有跑 PCIe X4

如果你想安裝 PCIe 介面卡式的 SSD 就只能裝在這 (有裝顯示卡的話)

有給 3 隻 PCIe X1

另外這張主機板沒有提供 WIFI 網路卡用的 M.2 插槽

/tmp/php1A0tGz

VRM 區的散熱片很大塊~散熱能力不會太差

/tmp/php1GuFvo

CPU 需要的 ATX12V 使用 8+4 PIN 的設計

在這裡同樣建議使用者至少要接 8PIN 會比較恰當

在這裡微星很細心的標上 1 與 2 讓使用者可以更直接的判定要接哪一個

/tmp/phpwKe1hB

M.2 SSD 的接口有兩個

只有靠近 CPU 的這一個 (M.2_1 )可以使用主機板上附的 SSD 散熱器

當然了~ MSI 有建議使用者優先使用這個接口

這邊要注意的是,如果你在這邊安裝的是 M.2 SATA SSD 那麼 SATA2 這個接口就會被停用

/tmp/phpGVhDdL

靠近 PCH 處的 M.2_2 插槽無法使用主機板上給的 SSD 散熱器

覺得有需要的朋友可以使用底下連結文章的這一類散熱器

Thermalright TR-M.2 利民 M.2 2280 SSD 固態硬碟散熱器

另外~只要你使用了這個接口,那麼 SATA5 與 SATA6 就會被停用

所以如果你有很多 SATA 硬碟,但又想加裝第二隻 M.2 SSD 的話,建議使用 PCIe 轉接卡

/tmp/php7bnKNc

記憶插槽有四個,微星很貼心的提醒使用者要從哪一對優先安裝

/tmp/phpNlMziG

前置 IO 給了兩個 USB3.2 Gen1 (其中一個在 PCH 旁邊,水平方向) 與一個 USB 3.2 Gen2

(一次搞懂越來越讓人困惑的 USB 3.2 是什麼)

/tmp/php8QsanS

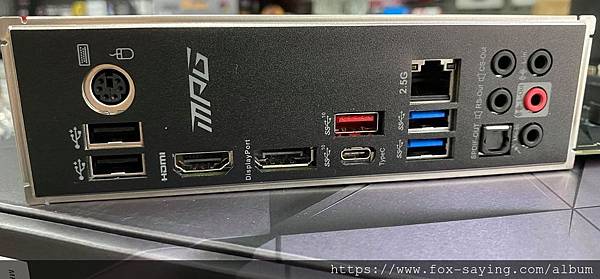

來到圖賞尾聲就看一眼 IO 吧

背檔片上就印刷的超清楚的了 ~~~ 相信大家都能看明白

/tmp/php22nDcd

如果看不懂的話可以看底下的對照說明

/tmp/php73kO1g

最後 ~ 這張主機板的售價基本上跟 ASUS TUF-GAMING Z490-PLUS (Wi-Fi) 的無 wifi 版相同

兩張主機板表面規格上最大的差異就在於網路卡的品牌不同

微星特別始用 Realtek® RTL8125B-CG 2.5G

如果你環境中的網路結點有計劃要超過 1G 的話 ~ 那麼這張主機板應該就穩穩勝出了

以上簡單開箱小聊,歡迎找我們討論
