ROG STRIX 這系列的主機板是目前華碩在中階銜接到高階端的主力系列

在這系列中每一款晶片存在著許多不同的型號,如果以售價來排列的話應該就會如底下這樣

ROG STRIX Z490-E Gaming

ROG STRIX Z490-F Gaming

ROG STRIX Z490-H Gaming / ROG STRIX Z490-A Gaming

ROG STRIX Z490-I Gaming

從我們做的連結這樣看,大家應該會知道 ~ 這張主機板的介紹將會是是 ROG STRIX Z490 的最後一張了

同時它的第一眼外觀與 Z490-F 的相似度也是最高的!它就是 ROF STRIX Z490 系列中的旗艦款

ROG STRIX Z490-E Gaming

/tmp/php48SurR

這張主機板比起最多人購買的 Z490-F 整整多了1300 元

所以就算視覺相似度即度高它勢必是有許多的不同

以分級來說 ~ 大家也可以直接把它當成是 ROG STRIX 與 ROG 之間銜接的一張主機板

也因為它與 ROG STRIX Z490-F Gaming 長的很像,所以大家可以點連結用雙視窗的方式來比較一下

我們為了讓大家比較,兩篇文的圖片與介紹都會以一樣順序來進行,並在該注意的差別處標上紅字

直接來看主機板照吧

首先從 PICe 插槽開始

PCIe X16 共有三支,其中 PICe X16_1 與 PCIe X16_2 都可以各自在 PCIe X16 下運作

但如果兩個都接上介面卡之後則會同時以 PCIe X8  運作

PCIe X16_3 的實際工作只有 PCIe X4,前兩兩隻 PCIe X16 怎麼接都不會有影響

也就是說它全插上介面卡時是跑 8X / 8X / 4X

再來 PCIe X1 則有三個

/tmp/phpyZETxa

M.2 的部份是兩隻,同樣在 PCIeX16_1 與 PCIeX16_2 下各一,分別是 M.2_1 與 M.2_2

這裡想裝 M.2_1 的話會比較麻煩 ~ 你得先拆開 PCH 上的飾板才能拆開 SSD 散熱器

從架構設計上來看,華碩建議大家選擇從 PCIeX16_2 下方的 M.2_2 開始裝起

但 M.2_2 只支援 PCIe SSD (也就是 NVMe SSD) 所以如果你想裝 SATA M.2 那就只能選用 M.2_1

M.2 使用時仍有需要注意共享頻寬的問題

推薦使用的 M.2_2 只能選擇 PCIe X4 或 X2 的速度來工作

如果您使用 PCIe Gen3 X4 那麼 SATA6G_5 與 SATA6G_6 就會停用,選 X2 才能使用那兩個 SATA 埠

安裝上較麻煩的 M.2_1 可以接 M.2 SATA 介面的 SSD,但同時 SATA6G_2 會被停用

如果安裝的是 M.2 PCIe SSD 就可正常使用該 SATA 埠

 /tmp/phps6edqM

另外在這邊沒有 PCIe Wifi 雙工網路卡的插口了

因為 Z490-E 直接給了 AX201 在主機板上,可以直接在背板 IO 處連接天線使用

至於 AX201 的工作效能如何大家可以參考一下這篇 Intel® Wi-Fi 6 AX200 無線網卡

到這階段

基於前面的共享頻寬資訊 ~ 我們把華碩整理的圖表貼給大家看好方便使用

這邊特別提醒一下

如果你的 SATA 硬碟如果一定得要安裝到五顆以上,且一定要 NVMe SSD 當系統碟時

那麼我會建議您把 SSD 透過 M.2 to PCIe 轉接卡,安裝到 PCIe X16_3 上

這邊我蠻推薦這個身兼轉接卡與 SSD 散熱的 M.2 SSD 散熱器

aqua computer KryoM.2 EVO 炫麗 散熱 兼顧的 M.2 轉 PCIe4X NVMe SSD 轉接卡



/tmp/phpBRHkfg

ROG STRIX Z490-F Gaming 仍然是使用標準的 ATX 8+4 PIN 供電

強烈的建議大家至少要接 8PIN ~ 然它的 8PIN 居然有強化金屬片耶

/tmp/phpZLFeY9

VRM 使用 14+2 且覆蓋上相當大的散熱器

這樣的供電能力已經追上最高等的 ROG 系列的基本標準了

/tmp/php0OUxxz

CPU 底下的散熱片是用來壓制 PCH 供電的熱量 (ROG STRIX 多了一組供電)

且為了讓熱量能更均量的散怖到主機板的每一個散熱器上

供電區的散熱器全部用一跟熱管串起來了

/tmp/phpLDDK3X

為了有效降低重度使用者因為超頻且高負載所產生熱量

Z490-E 在這還設有一個風扇架~你可以在這鎖上一顆 4CM 風扇(向主機板吹)來加速散熱

/tmp/phphWMNtC

一樣是最高可安裝總量 128GB 的記憶體

同樣是從 DIMM_B2 與 DIMM_A2 開始插

另外這裡所提供的是 USB3.2 GEN 1 與 USB3.2 Gen2 各一個

(一次搞懂越來越讓人困惑的 USB 3.2 是什麼)

基本上同時有這兩個前置連接埠的機殼數量較少且價格一般都較高

/tmp/phpH75CCx

SATA 接口是水平向的兩個連接埠堆疊的方式排列

/tmp/phpHYbbZd

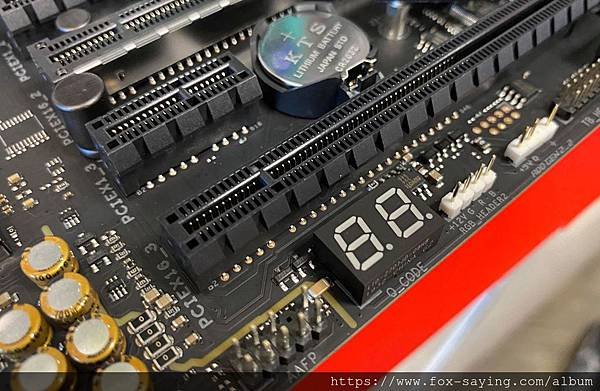

另外 ~ 功能很多的數位數字燈號也出現在主機板的最下端

使用者拿來 debug 會做溫度顯示監控都很方便

/tmp/phpf4F7qS

再來我們還是要來看背後的 IO

可以看到 USB 接口超多的啦

4 x USB 3.2 Gen 2 port(s)(3 x Type-A +1 x USB Type-C) <<< USB-C 有支援 USB-PD
2 x USB 3.2 Gen 1 port(s)(2 x Type-A)
4 x USB 2.0 port(s)

/tmp/phpzmtX1X

最後要給大家看最最最重要的

Socket 1200 的防呆位置跟第九代(含)以前的 CPU 位置完全相反 (下圖紅圈處)

大家安裝時千萬不要玩什麼大力出奇蹟 !!! 會哭的喔 !!!

/tmp/phpOnSOdF

然後幫大家簡單決擇一下

如果你想要讓 i9 能夠全時發揮其最大效能,除了散熱器要裝好貨之外

我認為採用這張主機板是最基本的

因為它能供給出更多的電力,可確保 CPU 全力運作時不會因電力問題無奈降頻

當然了,超頻玩家也可以考慮使用這張主機板

雖然我不確定它能有正 ROG 的幾成功力,但一般人使用者的長時間使用超頻範圍應該仍舊不會是難事才對

以上簡單報告完畢 ~~~
