還未上市的 TOOTO USB3.2 Gen2x2 20Gbps 100W USB-C 傳輸線

是幫我們找回的ㄅ半輸入法的米卡大所推出的產品

有需要ㄅ半輸入法的朋友可看底下這篇教學



Windows 10 版本 2004 (20H1) 正式推播更新 與 如何恢復 ㄅ半注音輸入法教學

另外在狼大在開頭好好跟大家解釋了什麼是 USB3.2

大家在看之前可以先看一下我們之前寫過的簡易版 [教學] 一次搞懂越來越讓人困惑的 USB 3.2 是什麼

接下來來進入主題 ~ 看狼大測試這條傳輸線給大家看



●什麼是USB3.2?
隨著資料傳輸技術進化,以及Type-C連接器的廣泛採用,USB-IF在2019年2月底公布USB-通用序列匯流排標準的第四個主要修訂版本,並重新命名為USB3.2,納入之前的USB3.0與USB3.1規格,分別將其改名為USB3.2 Gen1及USB3.2 Gen2,同時增加USB3.2 Gen2x2的20Gbps新規格,雖然規格上有所不同,但同樣保有其隨插即用的特點

USB3.0推出時,可提供最高5Gbps的傳輸速率,比起當時主流USB2.0的480Mbps要快上許多,所以給了一個比USB2.0 Hi-Speed更快的稱號”SuperSpeed”(SS)。隨後,USB3.1推出,將傳輸速度提升到10Gbps,為了與USB3.0 SuperSpeed有所區別,USB-IF增加了加號,變成”SuperSpeed+”(SS+),也在標誌上增加10Gbps字樣,但看起來相似度還是很高,所以USB-IF乾脆把原本的USB3.0 5Gbps更名為USB3.1 Gen1,新的USB3.1 10Gbps更名為USB3.1 Gen2

這次因為雙通道20Gbps傳輸規格的出現,USB-IF再次改名,將原本的USB3.0、USB3.1全部都包進來,USB3.0 5Gbps(USB3.1 Gen1)新名字是USB3.2 Gen1,USB3.1 10Gbps(USB3.1 Gen2)新名字是USB3.2 Gen2,而最新的雙通道20Gbps則叫做USB3.2 Gen2x2,因為名字一直改,也造成廠商產品標示及使用者選擇的混淆

▼如果從圖示看,5Gbps的USB3.0/USB3.1 Gen1/USB3.2 Gen1標有SuperSpeed,簡寫是SS;10Gbps的USB3.1/USB3.1 Gen2/USB3.2 Gen2標有SuperSpeed+及10Gbps字樣,簡寫是SS+10;20Gbps的USB3.2 Gen2x2標有SuperSpeed+及20Gbps字樣,簡寫是SS+20


●USB3.2 Gen2x2如何達成20Gbps高速傳輸?
▼傳統USB3.2 Gen1/Gen2會使用兩對四條的高速資料線(TX+/TX-/RX+/RX-)來進行5Gbps/10Gbps的資料傳輸,所以在TYPE-A SuperSpeed、TYPE-B SuperSpeed、Micro-B SuperSpeed的連接器上會看到多出這兩組四條高速資料線的針腳。但是上述的接頭都只能單方向插入,使用稍微不便,後來推出的TYPE-C連接器,其上下端完全對稱一致,插入不用區分正反方向,連接時更為方便快速。TYPE-C為了實現其正反可插的特性,設置了一些控制線(CC1/CC2/SBU1/SBU2)與四對八條高速資料線(TX1+/TX1-/RX1+/RX1-、TX2+/TX2-/RX2+/RX2-),這樣無論如何插入,能確保RX與TX資料線都會互相連接,再由兩端Type-C裝置本身的MUX/De-MUX(多工器/解多工器)經CC1/CC2組態去決定使用通道1或2。因為有這四對高速資料線,平時用兩對就可以有10Gbps的速度,如果可以四對同時使用,就像雙通道記憶體一樣可以增加資料傳輸頻寬,於是USB3.2 Gen2x2就出現了,透過同時使用四對八條高速資料線,將原本理論速度10Gbps翻倍至20Gbps,也繼續保有正反皆可插入的特點。不過只有兩對高速資料線的TYPE-A SuperSpeed、TYPE-B SuperSpeed、Micro-B SuperSpeed就沒辦法透過雙通道方式來增加傳輸速度了,其最高速度僅有10Gbps,換句話說,只有搭配TYPE-C介面,才能發揮USB3.2 Gen2x2的20Gbps極速,未來即將推出更快(最高可達40Gbps)的USB4,也同樣限定在TYPE-C介面上使用


目前USB3.2 Gen2x2的硬體要求,除了使用支援USB3.2 Gen2x2的USB Host主控端(例如ASM3242/ASM3241)及Device裝置端(例如ASM2364)晶片外,另外也需要品質良好的USB-C to USB-C傳輸線,因為同時使用四對八條高速資料線,USB線材長度建議在1米以內,且內部的屏蔽要更確實,避免串音(Crosstalk)干擾高速資料傳輸,另外TYPE-C Power Delivery(PD)也可乘載最高100W的電力,所以同樣會要求接頭與線材乘載電流的能力。以下將對TOOTO所推出的USB3.2 Gen2x2 20Gbps 100W高速傳輸充電線,搭配USB3.2 Gen2x2 20Gbps的USB擴充卡及儲存裝置進行測試

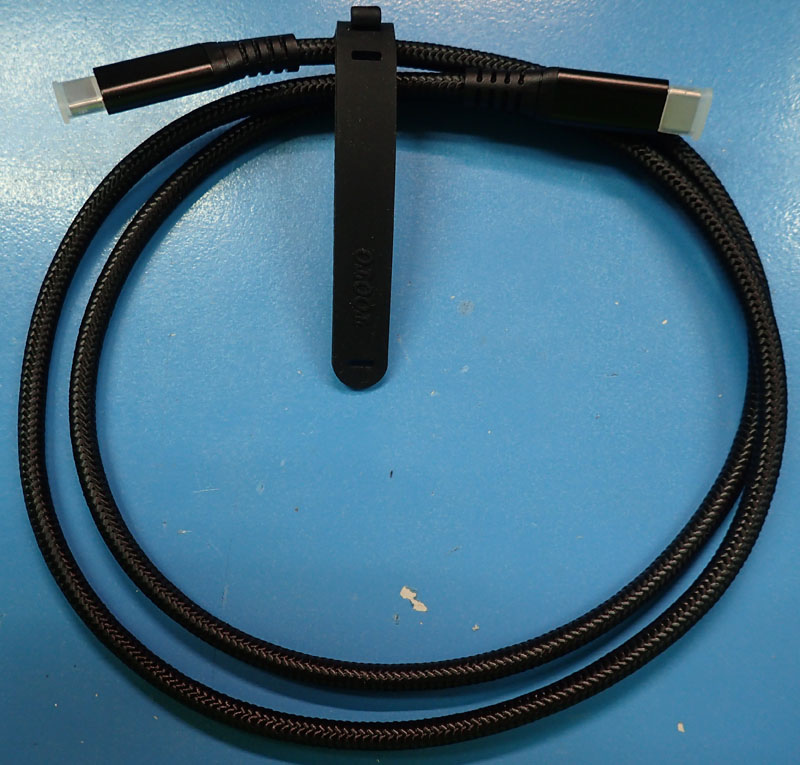

▼TOOTO USB3.2 Gen2x2 20Gbps 100W高速傳輸充電線實際長度為93公分(自兩端接頭SR護套末端算起)

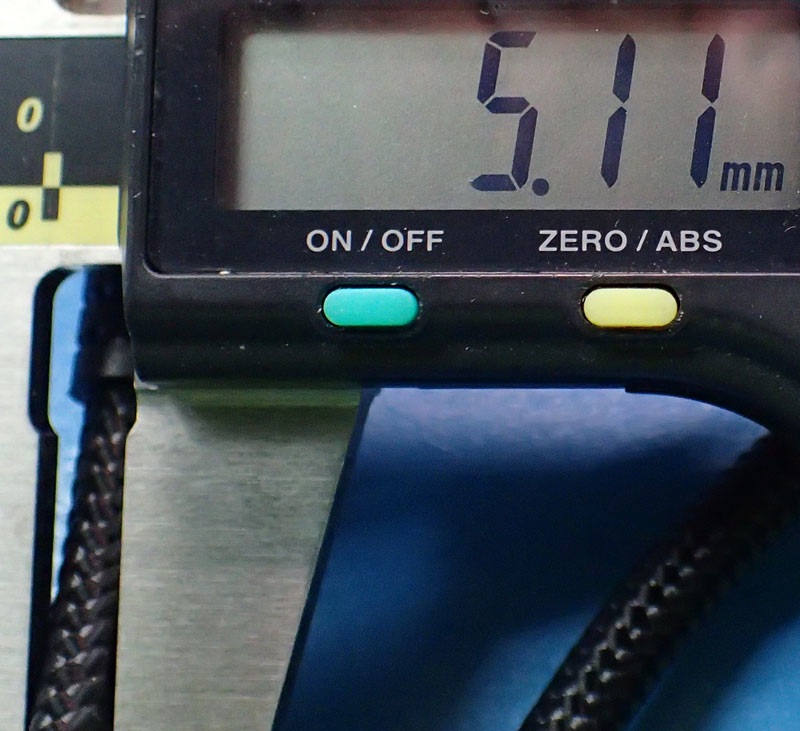

▼線材外包覆編織網,防纏繞不打結,線路直徑為5.1mm

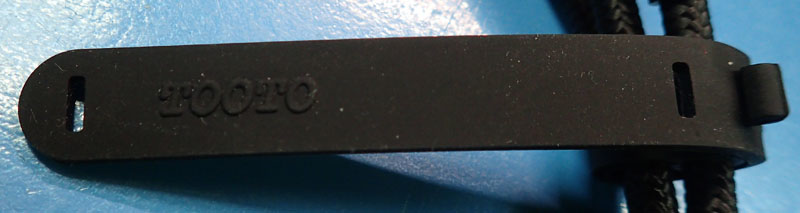

▼隨附一條彈性整線帶

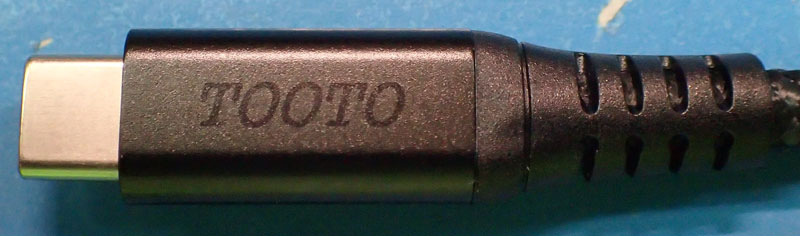

▼兩端USB-C插頭鋁合金外殼有TOOTO商標,鋁合金外殼與SR護套結合採一體式無段差設計


▼USB-C插頭含SR護套的尺寸為40.4x11.5x6.1mm

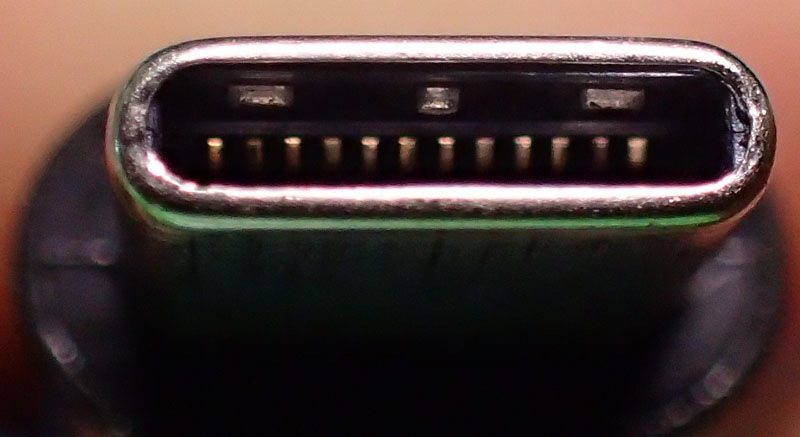

▼USB-C插頭近照


▼E-Marker晶片資訊如下圖,支援20V/5A,100W電力傳輸,傳輸速率標示上,因為E-Marker資訊內容可標註的最高傳輸速度資訊為USB3.1 Gen2(Bit 0~2標註010b),但其實線材本身可支援USB3.2 Gen2x2

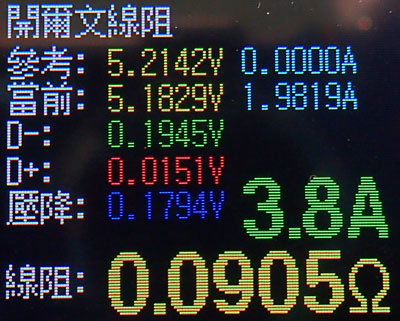

▼線路等效內阻為91mΩ

測試配備:
主機板:ASROCK B550 STEEL LEGEND
處理器:AMD Ryzen 5 3600XT
記憶體:ANTEC KATANA DDR4-3200 8GB * 2套組
作業系統碟:ADATA SX8200 PRO 1TB
USB3.2 Gen2x2擴充卡:三泰SUNIX USB2321C擴充卡,採用Asmedia ASM3242,並將卡插在主機板的PCIE3插槽
USB3.2 Gen2x2儲存裝置:WD Black P50 Game Drive SSD 500GB

▼Anvil’s Storage Utilities傳輸速度測試


▼AS SSD Benchmark傳輸速度測試

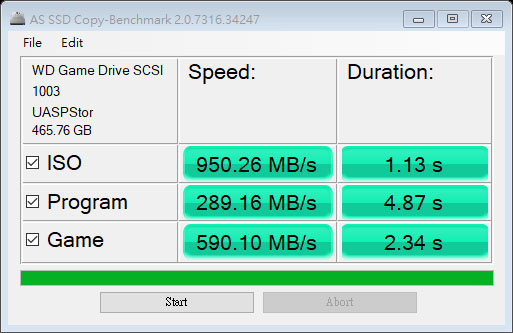

▼AS SSD Copy-Benchmark傳輸速度測試


▼AS SSD Compression-Benchmark傳輸速度測試

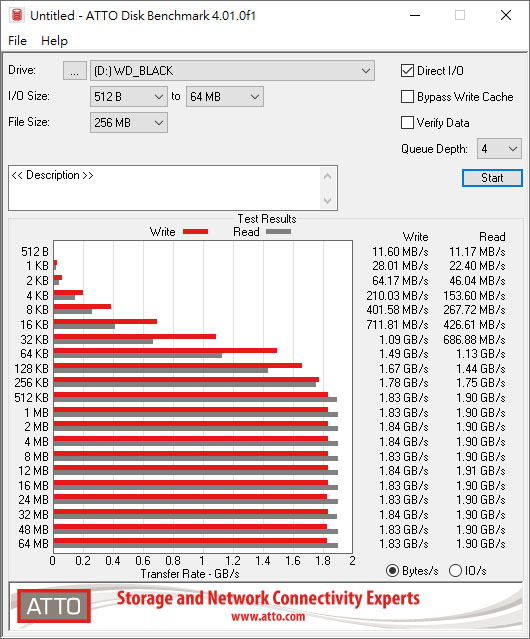

▼ATTO Disk Benchmark傳輸速度測試

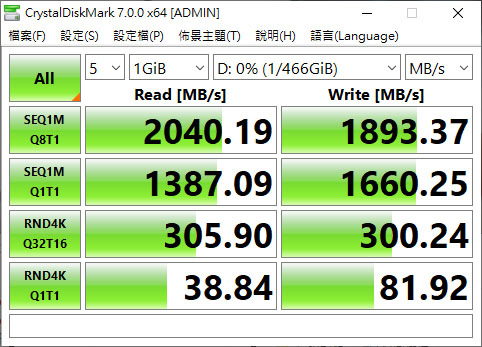

▼CrystalDiskMark傳輸速度測試

▼結論:
TOOTO USB3.2 Gen2x2 20Gbps 100W高速傳輸充電線採編織網包覆,防纏繞不打結,鋁合金外殼搭配一體式加強型SR護套,抗搖擺彎折,具備E-Marker晶片,最大100W(20V/5A)充電功率,傳輸速率支援支援USB3.2 Gen2x2,適用於具備USB-C連接埠且需要高速資料傳輸的設備,亦可支援PD協議的裝置進行大功率充電

報告完畢,謝謝收看
