產品特色：
●採用GaN氮化鎵功率元件
●2個USB-C及1個USB-A輸出，最大輸出功率90W
●支援PD/PPS/QC/AFC/FCP/SCP/Apple主流快充協議，適用手機/平板/遊戲機/筆電/耳機等常用行動裝置
●本體採用折疊式插頭
●搭載多重保護

產品規格：
型號：GL90T-US-R20
輸入：AC100-240V，2A，50/60HZ
USB-C1/USB-C2輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/4.5A、3.3-11V/5A
USB-A輸出：4.5V/5A、5V/4.5A、9V/3A、12V/3A、20V/3A
USB-C1+USB-C2輸出：60W(C1)+30W(C2)
USB-C1+USB-A輸出：60W(C1)+30W(A)
USB-C2+USB-A輸出：5V/4.8A
USB-C1+USB-C2+USB-A輸出：60W(C1)+5V/4.8A(C2+A)
總輸出功率：AC100-180V輸入下90W連續輸出30分鐘後會自動降至75W並持續輸出

▼吊卡式包裝正面有商標、GaN圖示、產品名稱、產品外觀圖、產品特色圖示

▼包裝背面有商標、GaN圖示、產品名稱、可看到實體外觀的透明視窗、產品特色圖示、中文產品資訊、條碼

▼外盒左右側面有單孔/雙孔/三孔輸出規格、多重保護設計、多國安全認證、多項快充協議等說明

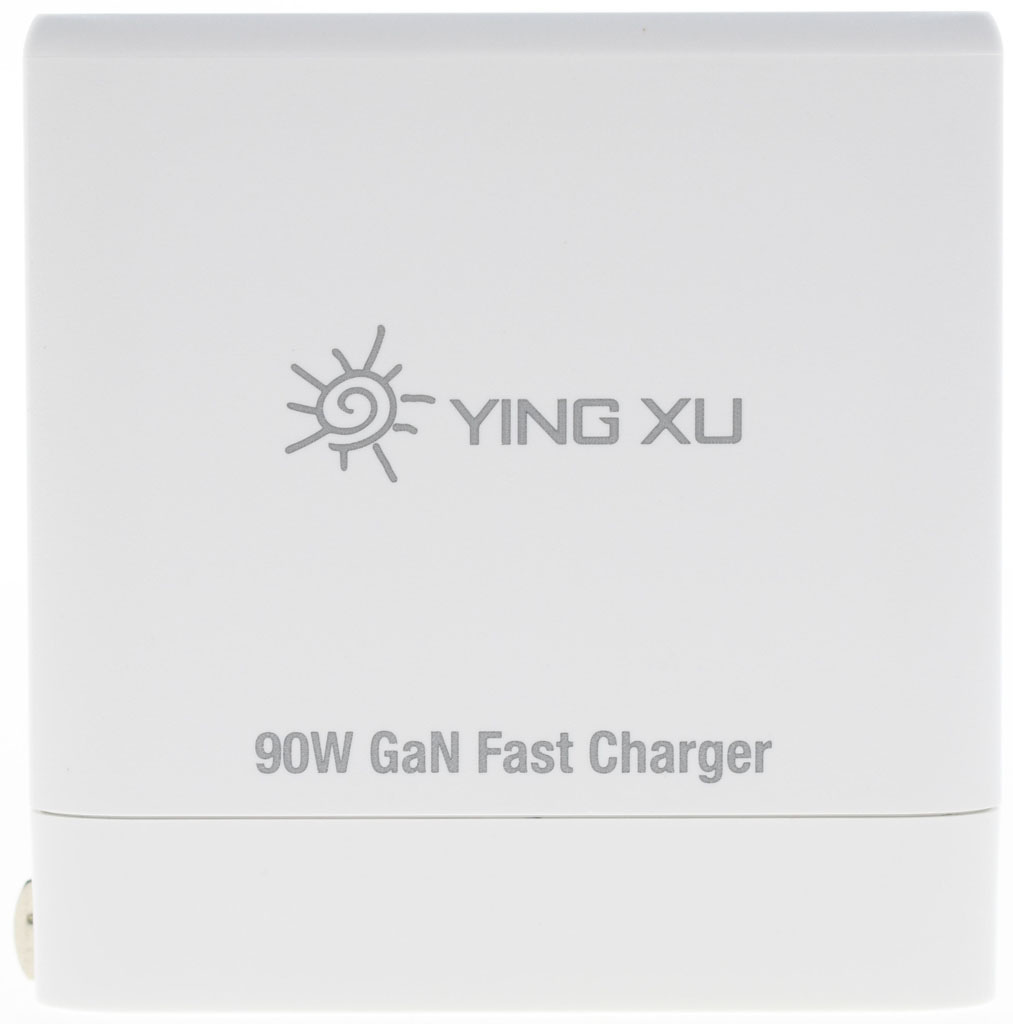

▼充電器本體採白色外殼，左右兩片面積較大部分有商標及名稱

▼本體輸出埠有2個USB-C及1個USB-A，輸出埠均有標示

▼折疊式插頭設計

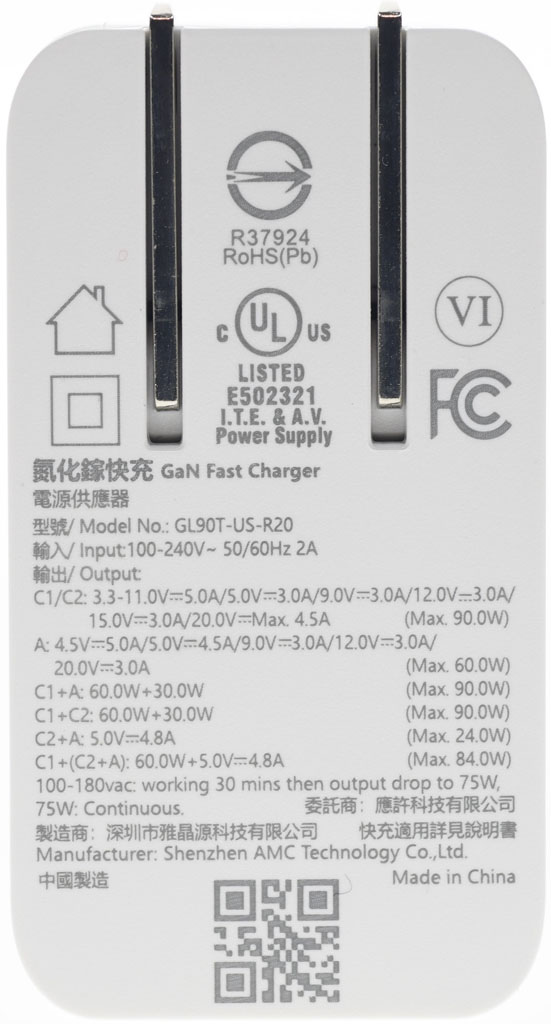

▼此處側面印上BSMI/安規認證、名稱、型號、輸入/輸出規格、製造商、產地

▼本體的尺寸為58x57x31.1mm

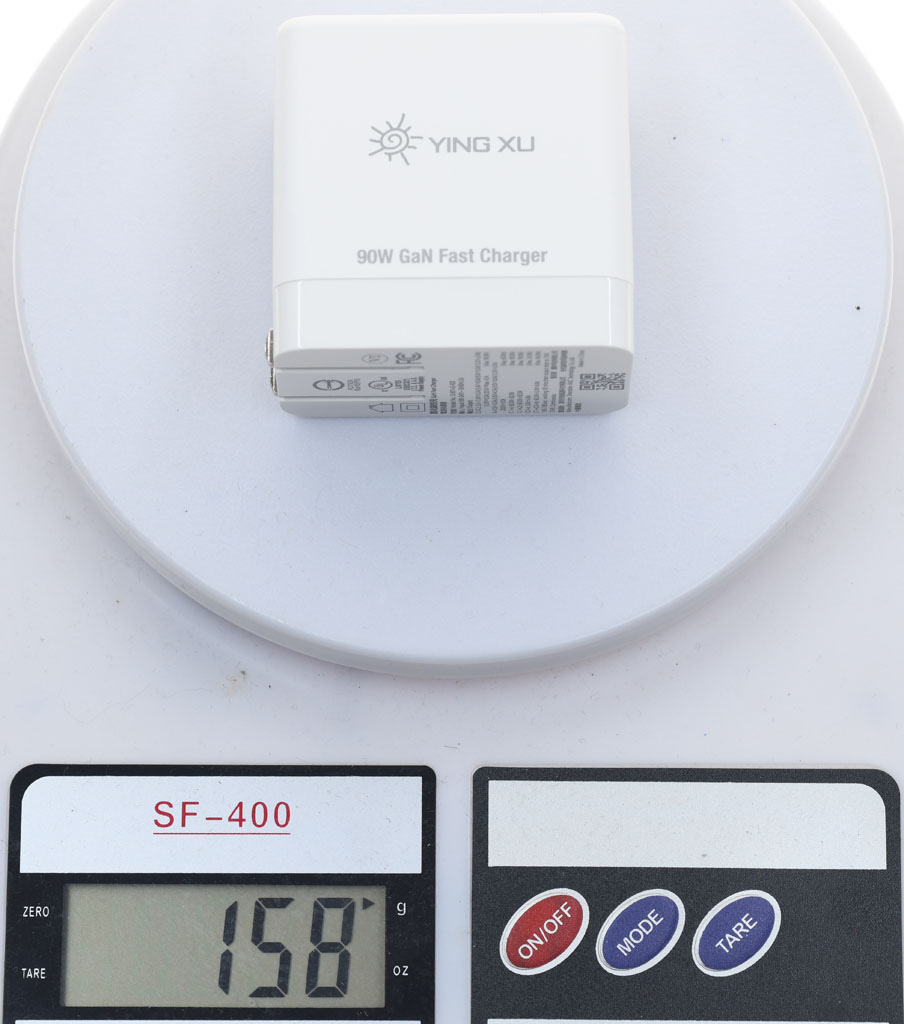

▼本體的重量為158克

支援以下輸出配置：
USB-C1/USB-C2單埠輸出：最大90W
USB-A單埠輸出：最大60W
C1+C2雙埠輸出：60W(C1)+30W(C2)
C1+A雙埠輸出：60W(C1)+30W(A)
C2+A雙埠輸出：5V/4.8A
C1+C2+A三埠輸出：60W(C1)+5V/4.8A(C2+A)
AC100-180V輸入下，90W輸出30分鐘後會自動降到75W，並維持連續輸出
插上/拔除裝置，會重新分配功率，並自動刷新電壓電流組，裝置供電會暫時中斷再接通

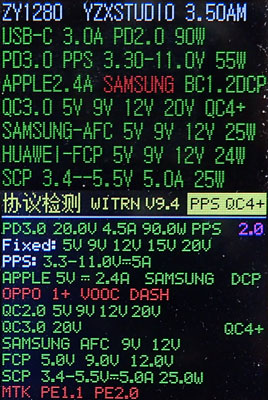

▼USB-C1/USB-C2單獨使用，充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4+、AFC、FCP、SCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

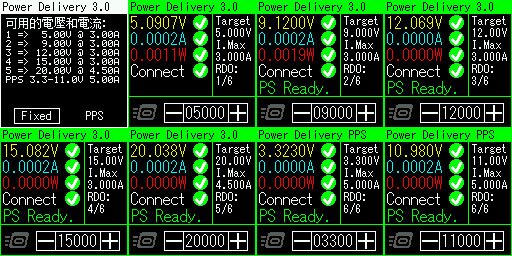

▼USB-C1埠搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/4.5A，PPS檔提供3.3-11V/5A

▼USB-C2埠搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/4.5A，PPS檔提供3.3-11V/5A

▼USB-C1(左)/USB-C2(右)各組輸出轉換效率表，空載下交流輸入功率為0.23W，整體轉換效率在77.5%至90.5%之間

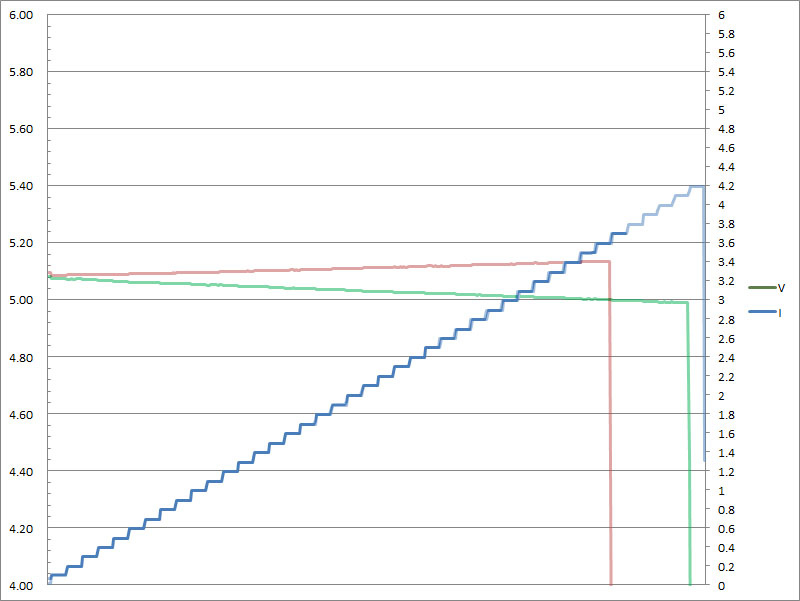

▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，C1輸出電壓上升，C2輸出電壓下降，當輸出電流超過3.7A(USB-C1)、4.2A(USB-C2)便會截止

▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，C1輸出電壓上升，C2輸出電壓下降，當輸出電流超過3.6A(USB-C1)、4.1A(USB-C2)便會截止

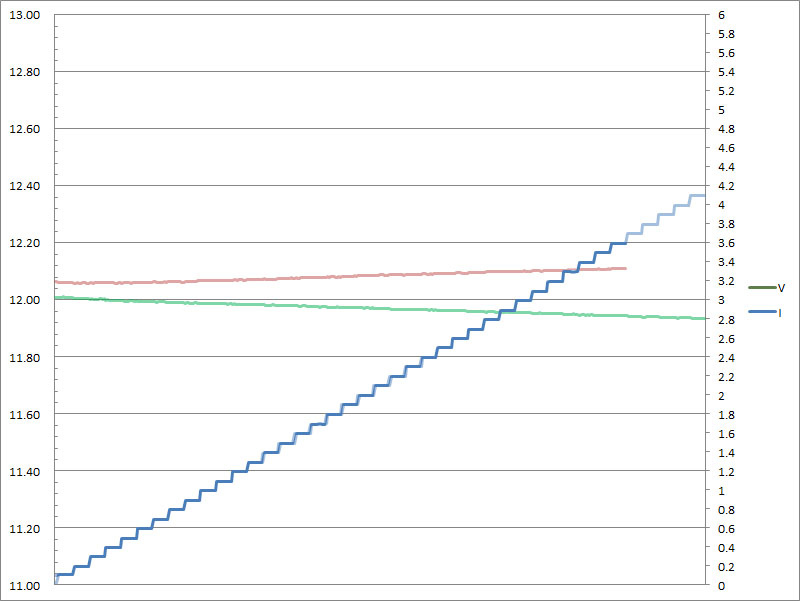

▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，C1輸出電壓上升，C2輸出電壓下降，當輸出電流超過3.6A(USB-C1)、4.1A(USB-C2)便會截止

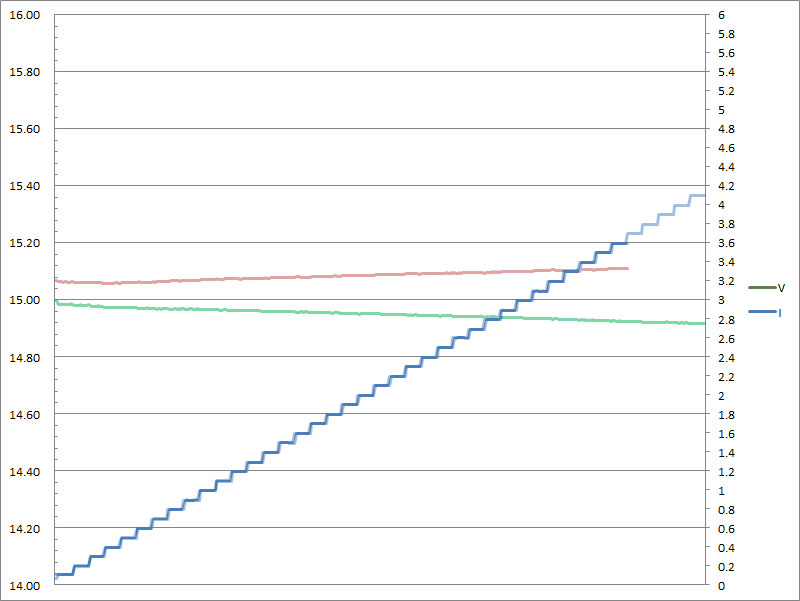

▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，C1輸出電壓上升，C2輸出電壓下降，當輸出電流超過3.6A(USB-C1)、4.1A(USB-C2)便會截止

▼USB-C1(紅)/C2(綠)埠搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，C1輸出電壓一開始上升，超過0.8A後下降；C2輸出電壓下降，當輸出電流超過5.9A(USB-C1)、6.2A(USB-C2)便會截止

▼USB-C1(紅)/C2(綠)埠搭配5A線材的PPS檔3.3V輸出負載測試，隨著電流增加，C1/C2輸出電壓下降，當輸出電流超過5.9A(USB-C1)、6.7A(USB-C2)便會截止

▼USB-C1(紅)/C2(綠)埠搭配5A線材的PPS檔11V輸出負載測試，隨著電流增加，C1/C2輸出電壓下降，當輸出電流超過5.9A(USB-C1)、6.7A(USB-C2)便會截止

▼USB-C1埠搭配3A線材，固定檔20V與PPS檔最大電流會下修至3A

▼USB-C2埠搭配3A線材，固定檔20V與PPS檔最大電流會下修至3A

▼USB-C1(紅)/C2(綠)埠搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.6A(USB-C1)、4.1A(USB-C2)便會截止

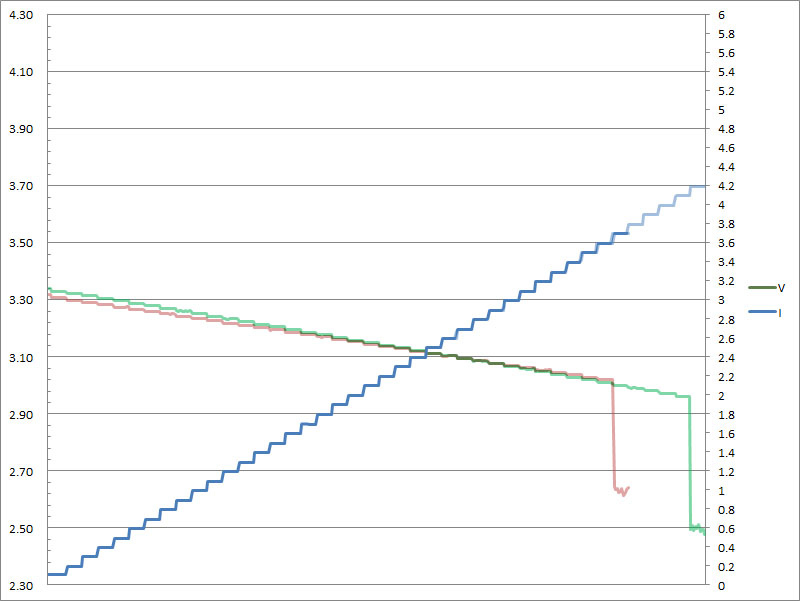

▼USB-C1(紅)/C2(綠)埠搭配3A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.7A(USB-C1)、4.2A(USB-C2)便會截止

▼USB-C1(紅)/C2(綠)埠搭配3A線材的PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過3.6A(USB-C1)、4.1A(USB-C2)便會截止

▼USB-A埠單獨使用，充電定義支援QC2.0/3.0、AFC、FCP、SCP、APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

▼USB-A埠的QC2.0 5V/9V/12V/20V空載輸出電壓

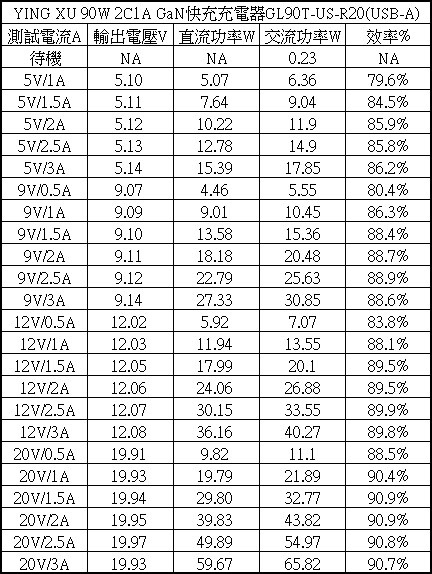

▼USB-A埠各組輸出轉換效率表，空載下交流輸入功率為0.23W，整體轉換效率在79.6%至90.9%之間

▼USB-A埠的5V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過4.2A便會截止

▼USB-A埠的9V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過4.2A便會截止

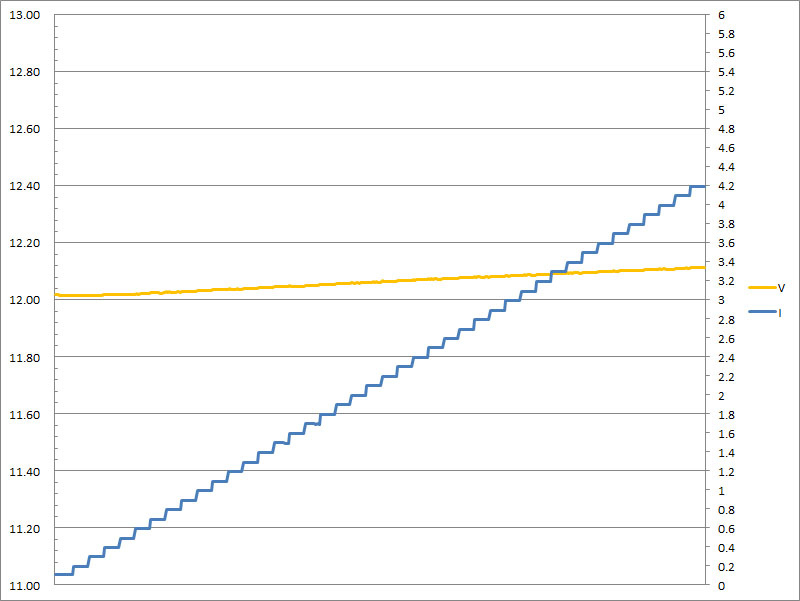

▼USB-A埠的12V輸出負載測試，隨著電流增加，輸出電壓上升，當輸出電流超過4.2A便會截止

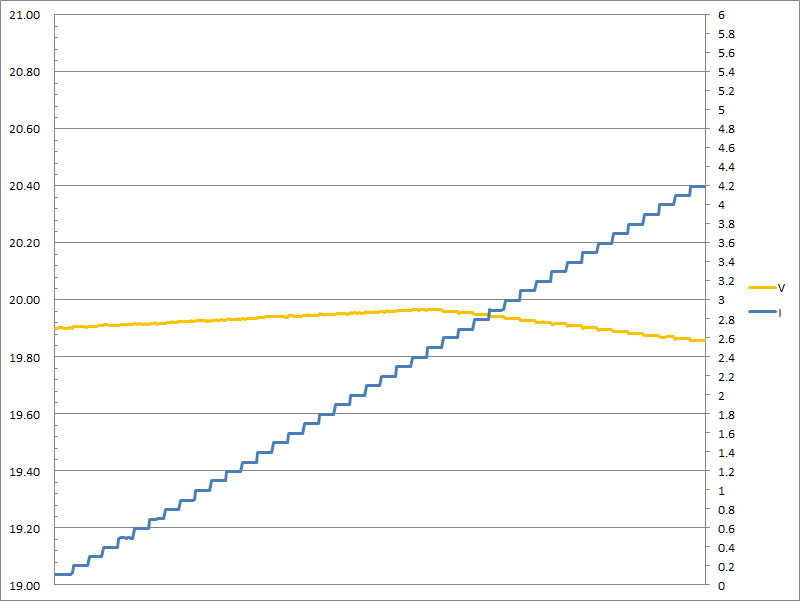

▼USB-A埠的20V輸出負載測試，隨著電流增加，一開始輸出電壓上升，輸出電流超過2.5A後電壓開始下降，當輸出電流超過4.2A便會截止

▼C1+C2輸出模式，USB-C1埠搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A，PPS檔提供3.3-11V/5A

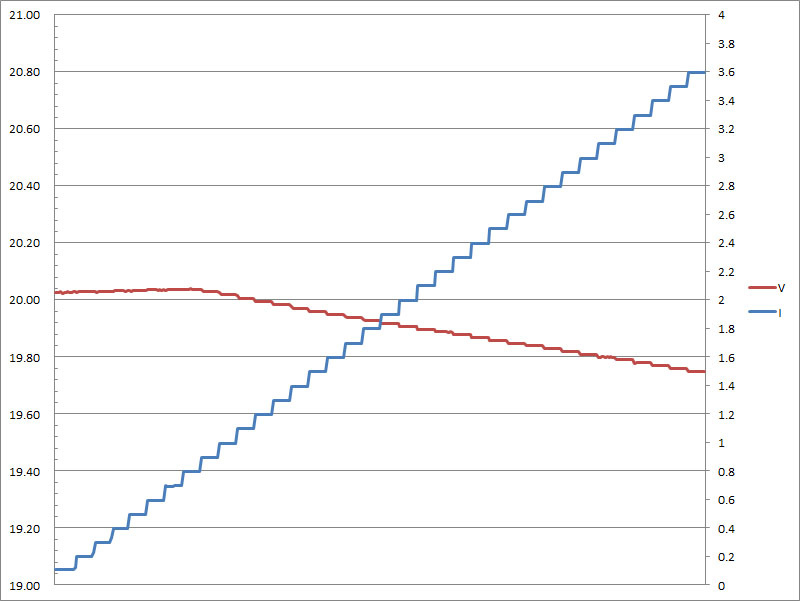

▼C1+C2輸出模式，USB-C1埠搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓一開始上升，超過0.8A後下降，當輸出電流超過3.6A便會截止

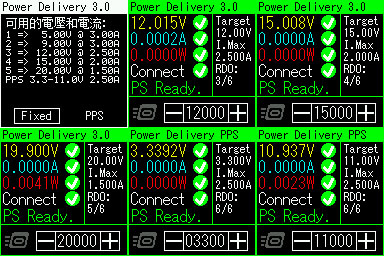

▼C1+C2輸出模式，USB-C2埠固定檔提供5V/3A、9V/3A、12V/2.5A、15V/2A、20V/1.5A，PPS檔提供3.3-11V/2.5A

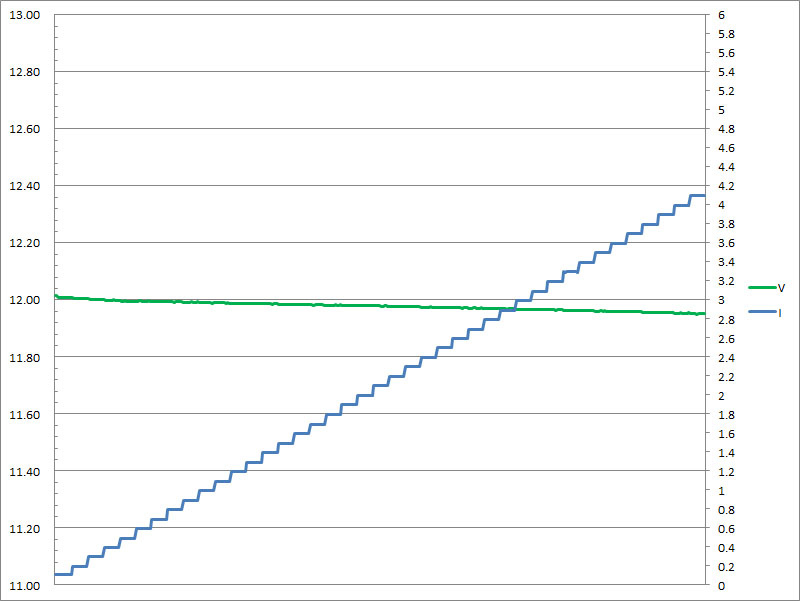

▼C1+C2輸出模式，USB-C2埠固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過4.1A便會截止

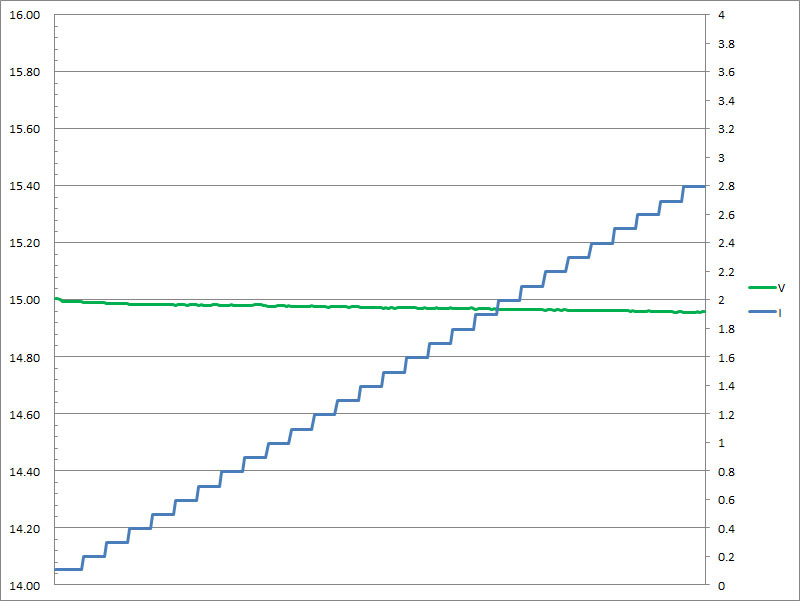

▼C1+C2輸出模式，USB-C2埠固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.8A便會截止

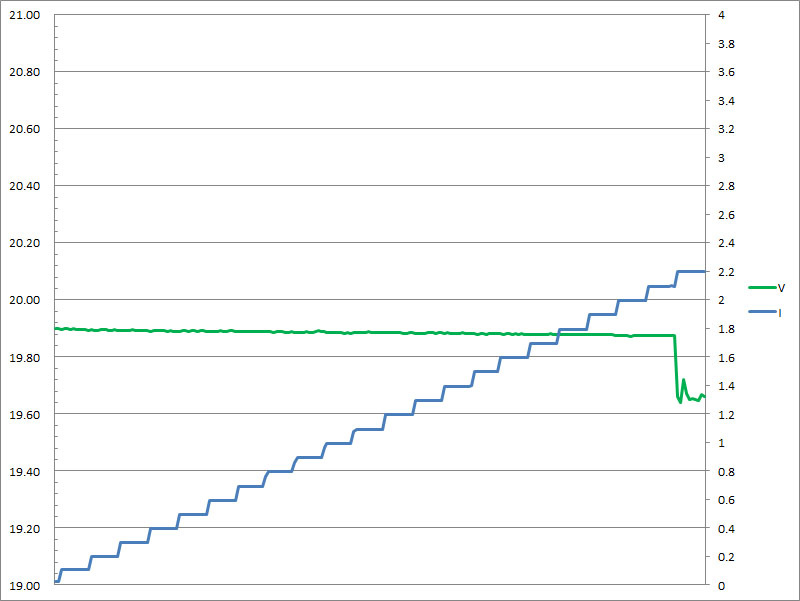

▼C1+C2輸出模式，USB-C2埠固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過2.2A便會截止

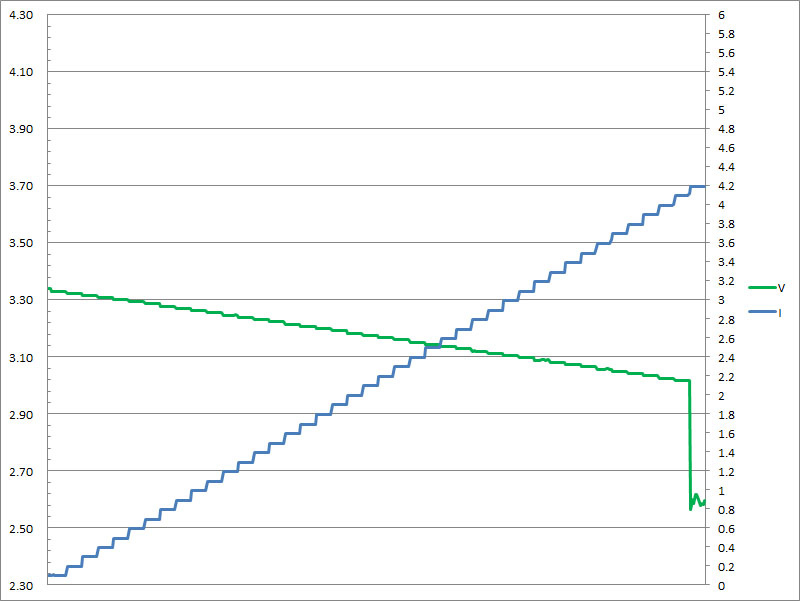

▼C1+C2輸出模式，USB-C2埠PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過4.2A便會截止

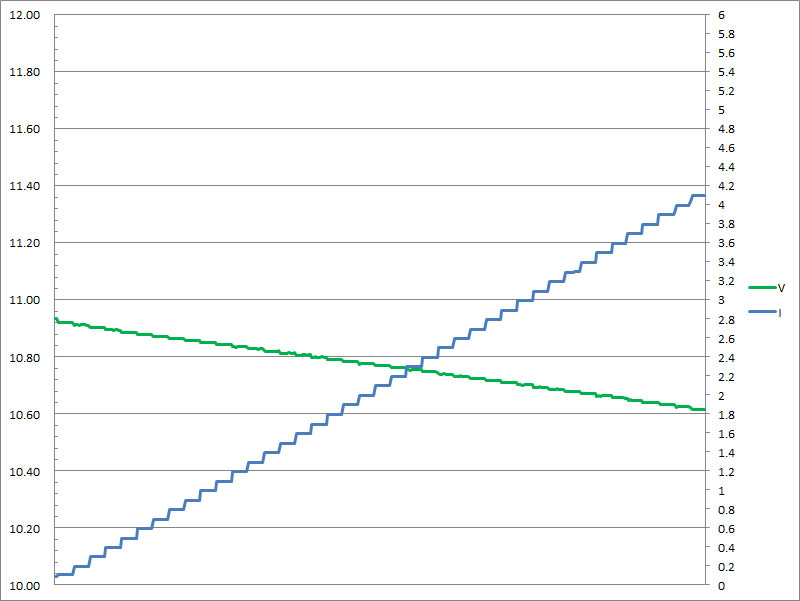

▼C1+C2輸出模式，USB-C2埠PPS檔11V輸出負載測試，隨著電流增加，輸出電壓下降，當輸出電流超過4.1A便會截止

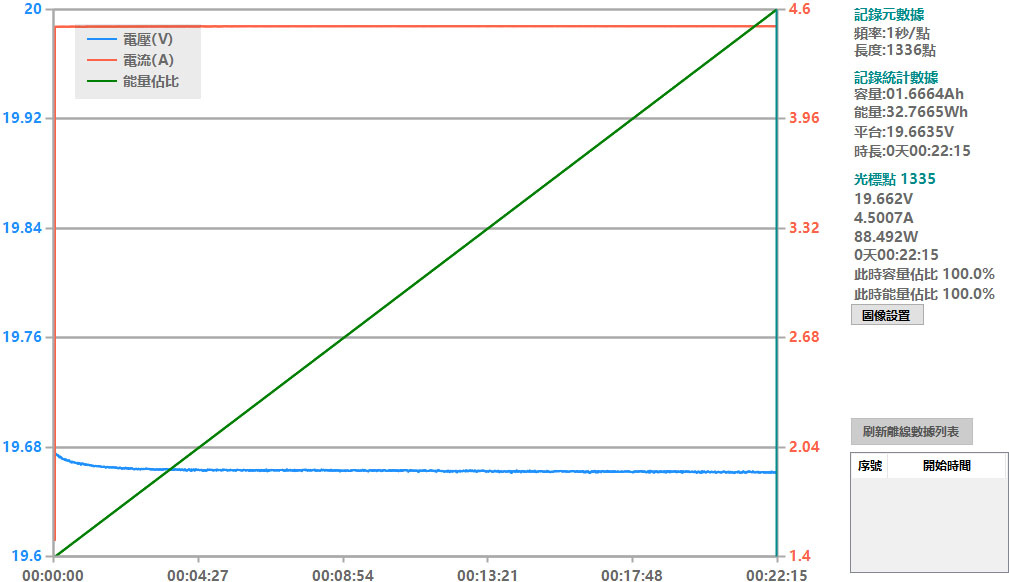

▼在室溫下USB-C1連續輸出90W約22分鐘後，會自動中斷輸出並將固定檔20V最高電流限制至3.75A(75W)

▼輸出90W約22分鐘後的紅外線熱影像圖

▼降功率至75W後輸出38分鐘後的紅外線熱影像圖

測試總結：
◆折疊式插頭，方便收納攜帶
◆具備2個USB-C及1個USB-A輸出，支援PD/PPS/QC/AFC/FCP/SCP/Apple主流快充協議
◆空載功耗0.23W略高，最低效率為77.5%，最高效率為90.9%(USB-A)/90.5%(USB-C)
◆USB-C1/USB-C2埠可分配單埠90W，雙埠60W(C1)+30W(C2)，同時修改各埠的電壓電流組資訊及過電流截止門檻
◆USB-C2與USB-A一起使用時，僅限5V輸出
◆插上/拔除裝置，更改電壓電流組資訊時會先中斷輸出再恢復
◆USB-C1及USB-A的部分輸出組帶補償功能
◆同樣輸出組下USB-C2的過電流截止門檻高出USB-C1許多，USB-A各組輸出的過電流截止門檻相同
◆充電器標示於AC100-180V輸入下，90W輸出30分鐘後會自動降到75W。實測一般室溫下連續輸出90W，經過22分鐘後會截止輸出並將20V輸出最大電流降至3.75A(75W)

報告完畢，謝謝收看
