KINGSTON FURY Renegade NVMe SSD採用群聯E18第四代(Gen4)PCIe x4控制器及3D TLC NAND快閃記憶體，M.2 2280尺寸規格，具備最大7,300MB/s連續讀取，最大1,000,000隨機IOPS (2TB/4TB)，最大4,000TBW(4TB)耐久力的極致效能。正面配置薄型石墨烯鋁合金散熱貼片，高強度使用下仍可保持低溫。KINGSTON FURY Renegade NVMe SSD提供500GB/1TB/2TB/4TB四種容量供使用者選擇，均具備5年有限責任保固

KINGSTON FURY Renegade NVMe SSD產品規格：
500GB容量型號：SFYRS/500G
1TB容量型號：SFYRS/1000G
2TB容量型號：SFYRS/2000G
4TB容量型號：SFYRS/4000G
規格：M.2 2280
尺寸：80x22.15x2.21mm(500GB/1TB)、80x22x3.5mm(2TB/4TB)
傳輸介面：PCIe4.0 x4 NVMe V1.4
最高連續讀取速度：7,300MB/s(500GB/1TB/2TB/4TB)
最高連續寫入速度：7,000MB/s (2TB/4TB)、6,000MB/s(1TB)、3,900MB/s(500GB)
最高4KB隨機讀取IOPS：1,000,000(2TB/4TB)、900,000(1TB)、450,000(500GB)
最高4KB隨機寫入IOPS：1,000,000(1TB/2TB/4TB)、900,000(500GB)
500GB寫入壽命(TBW)：500
1TB寫入壽命(TBW)：1,000
2TB寫入壽命(TBW)：2,000
4TB寫入壽命(TBW)：4,000
平均失效時間(MTBF)：1,800,000小時
作業溫度：0℃至70℃
非作業溫度：-40℃至85℃
有限責任保固：5年

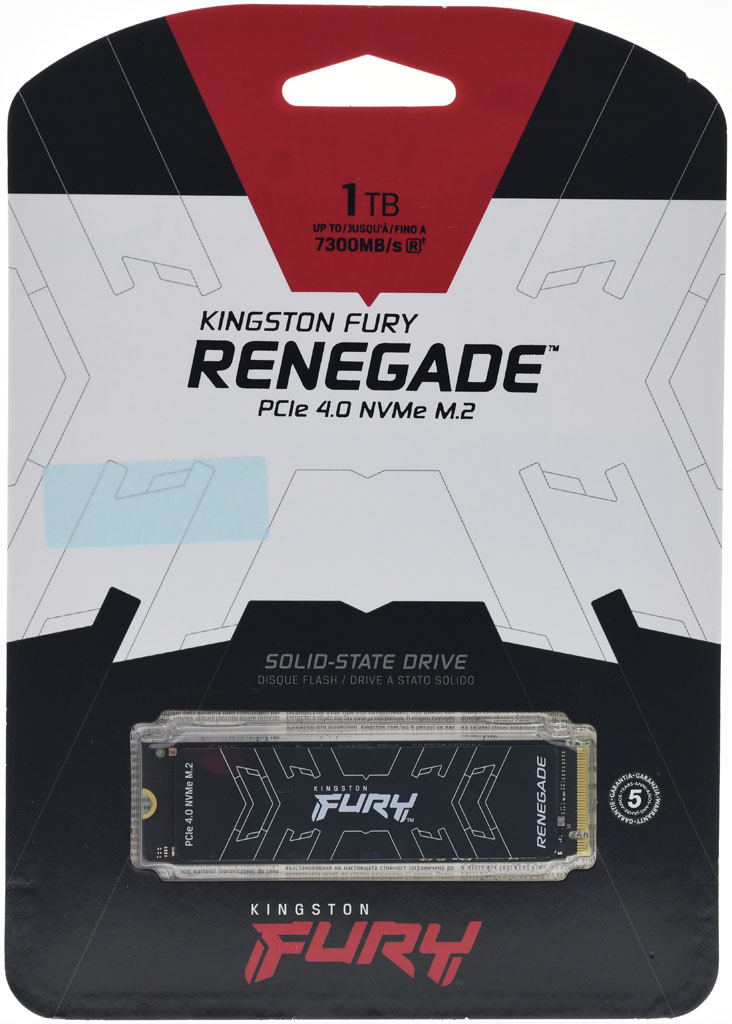

▼吊卡包裝正面上方標示容量及最大讀取速度，中間為KINGSTON FURY Renegade PCIe 4.0 NVMe M.2名稱，最下方透明泡殼可直接看到SSD本體正面，透明泡殼右側為5年保固圖示，透明泡殼下方為KINGSTON FURY字樣

▼吊卡包裝背面有多國語言有限保固說明、中文產品資訊貼紙、認證標章、商標、型號/產品編號/產地貼紙。下方有一個小窗可以看到SSD背面標籤上的型號/序號/韌體版本，產地為台灣

▼KINGSTON FURY Renegade 1TB NVMe SSD採用M.2 2280規格，正面鋁合金散熱片有KINGSTON FURY/Renegade/PCIe 4.0 NVMe M.2字樣及造型線條。背面標籤有商標/容量/型號/序號/韌體版本/電壓電流/產地/認證標章。不過從兩側看，因為NAND與SDRAM/主控之間有高低落差，導致散熱片無法完全貼緊SDRAM/主控而出現空隙(紅色箭頭)。經過測量，NAND頂部至PCB背面為2.3mm，SDRAM/主控頂部至PCB背面為1.8mm，高度落差為0.5mm

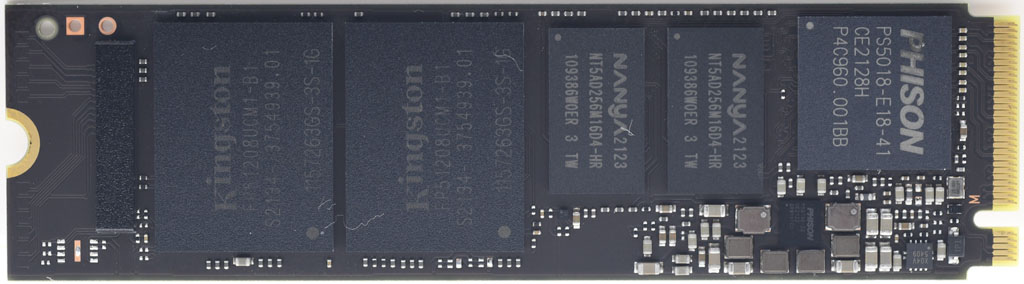

▼移除正面鋁合金散熱片後可以看到所有的元件。最右側為群聯PS5018-E18-41主控。主控下方有群聯PS6108-22電源PMIC。主控左側有2顆南亞NT5AD256M16D4-HR 4Gb(512MB) DDR4-2666 SDRAM，總容量為1GB。最左側有2顆KINGSTON FP51208UCM1-B1 NAND快閃記憶體。元件布局跟同為群聯方案的Seagate FireCuda 530完全不同，Seagate FireCuda 530採用主控/SDRAM在中間，NAND在兩旁的配置，KINGSTON FURY Renegade則是主控在M.2 NGFF金手指旁，中間是DRAM，靠近固定開口是NAND

▼使用資訊讀取程式讀取KINGSTON FURY Renegade 1TB NVMe SSD結果如下圖，主控為PS5018-E18，刻印KINGSTON FP51208UCM1-B1的快閃記憶體實際上是Micron美光B47R第五代176層3D NAND TLC，DRAM為1GB DDR4，PE數可達3000。不過KINGSTON FURY Renegade 1TB NVMe SSD所標示的FlashR/W Clk可達1600MT/s

以下介紹KINGSTON SSD Manager軟體，可至KINGSTON官網下載並進行安裝，僅支援64/32位元Windows系統。透過KINGSTON SSD Manager，可監控和管理KINGSTON固態硬碟相關的各種數據，例如健康狀態、磁碟使用情況、固態硬碟識別資料(型號名稱/序號/韌體版本等資訊)、檢視及匯出詳細硬碟健康情況及狀態報告、更新韌體
▼KINGSTON SSD Manager軟體安裝完成並執行後會進入此畫面。左上顯示搜尋到的KINGSTON固態硬碟及其識別資料(型號名稱/序號/韌體版本)。右上有Firmware(韌體)/Health(健康)/Events(事件)三個可切換書籤頁。下方顯示硬碟分割區及空間使用狀態、整體健康情形(錯誤/警告)、SSD健康程度長條圖(SSD磨損百分比/SSD備用區塊百分比)、環境(SSD溫度/通電總時間)。右上切換顯示Firmware(韌體)書籤頁時，會顯示裝置路徑、儲存集區資訊、製造商/型號、序號、韌體版本，若有新韌體可使用，會顯示新版韌體版本及韌體更新按鈕

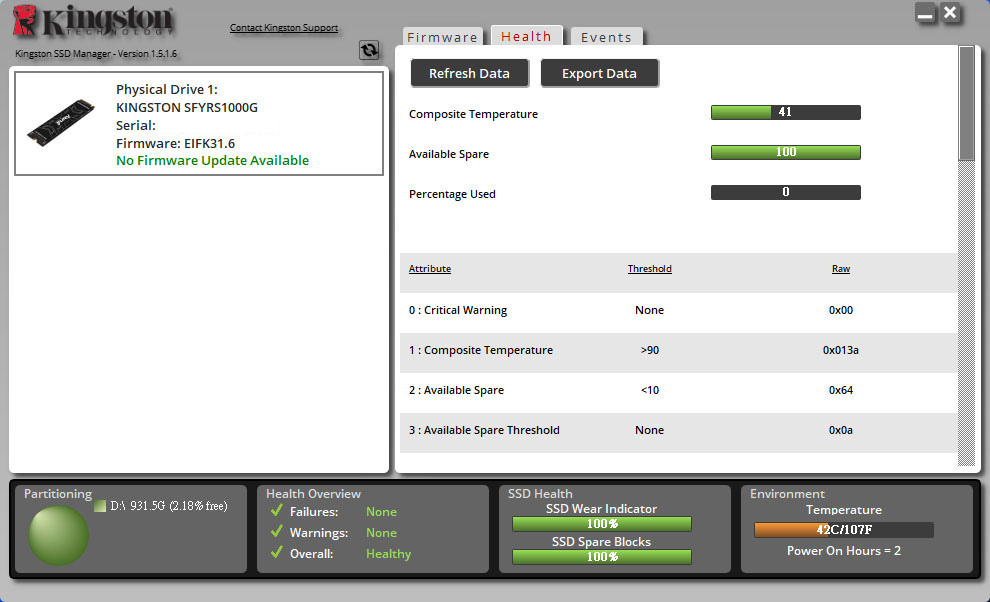

▼右上切換顯示Health(健康)書籤頁時，會顯示溫度長條圖、可用備用長條圖、備用使用百分比長條圖、S.M.A.R.T.詳細資訊。最上方”Refresh Data”按鈕可更新資料，”Export Data”按鈕可匯出S.M.A.R.T.資料

▼右上切換顯示Events(事件)書籤頁時，會顯示事件歷程記錄

接下來是上機測試，以下是測試配備：
主機板：ASUS ROG STRIX Z690-A GAMING WIFI D4
處理器：INTEL CORE i7-12700
記憶體：tigo X3 DDR4-3600 8GB * 2
作業系統碟：Seagate FireCuda 530 1TB NVMe SSD(裝在主機板第一支M.2)
作業系統：Windows 11專業版

KINGSTON FURY Renegade 1TB NVMe SSD裝在主機板第二支M.2，由Z690提供PCIe4.0 x4通道

▼KINGSTON FURY Renegade 1TB NVMe SSD在Windows磁碟管理內實際可用容量為931.51GB(因為廠商算法是1TB=1,000,000,000,000位元組，而作業系統算法是1TB=1,099,511,627,776位元組)

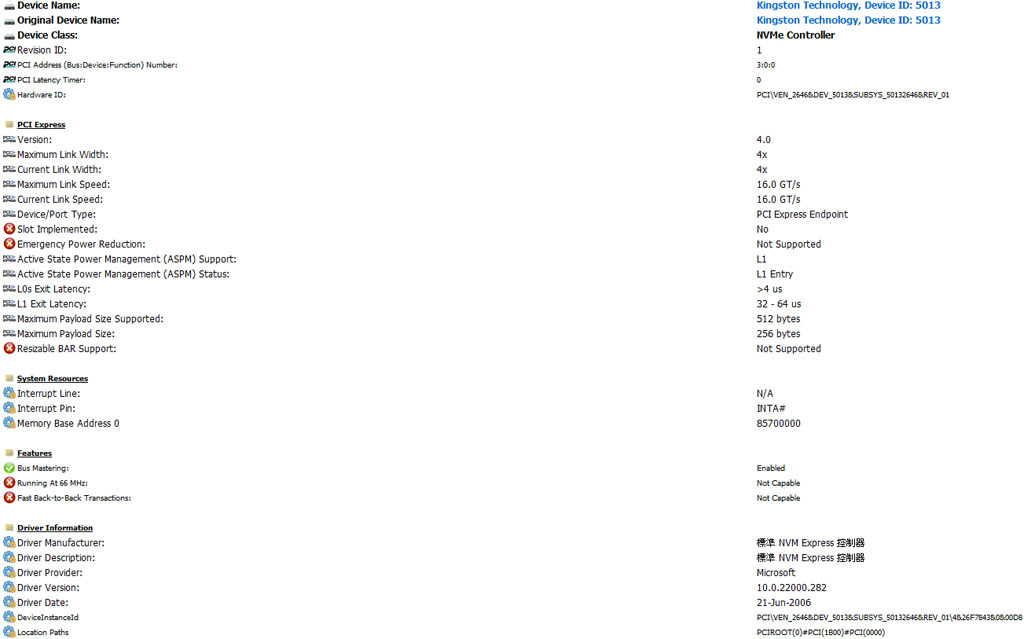

▼匯流排硬體資訊內容，KINGSTON FURY Renegade 1TB NVMe SSD以PCIe4.0 x4連接，最高連接速度16GT/s

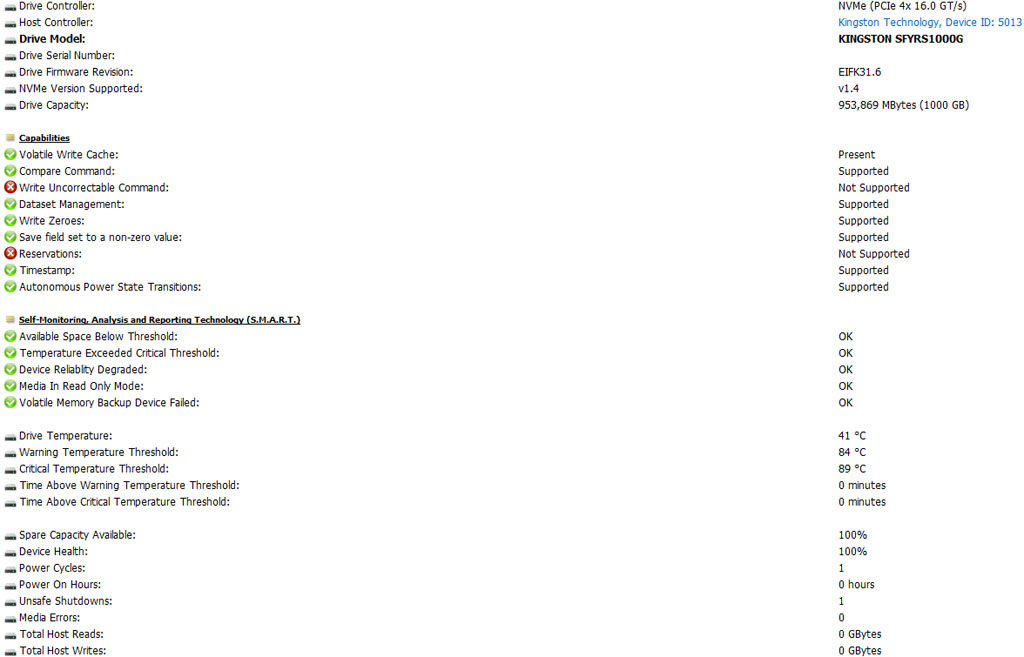

▼KINGSTON FURY Renegade 1TB NVMe SSD硬體資訊內容，可以看到韌體版本EIFK31.6，NVMe版本為v1.4

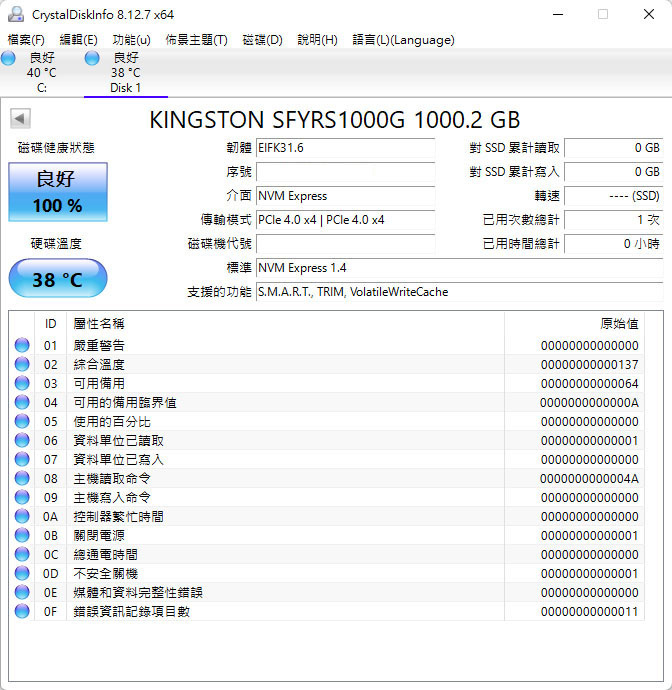

▼KINGSTON FURY Renegade 1TB NVMe SSD的CrystalDiskInfo資訊內容

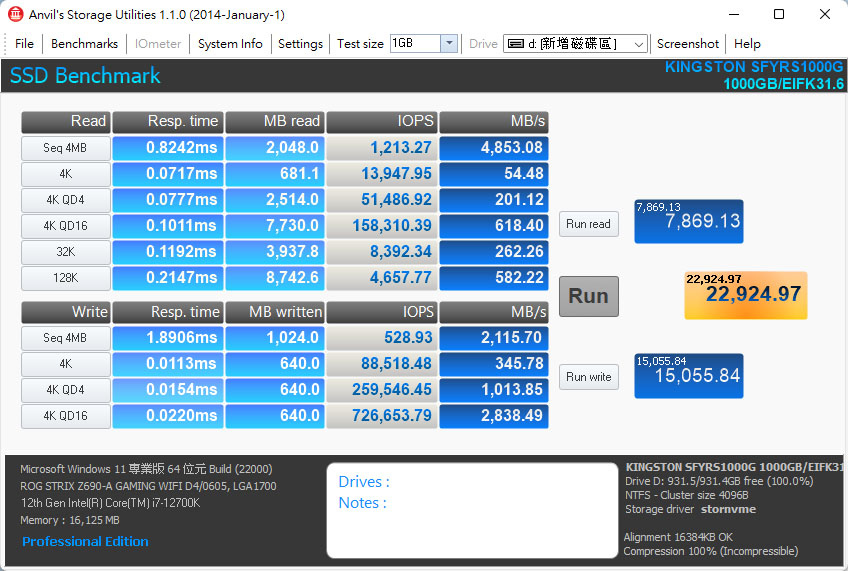

▼KINGSTON FURY Renegade 1TB NVMe SSD裝在主機板第二支M.2的Anvil’s Storage Utilities傳輸速度測試

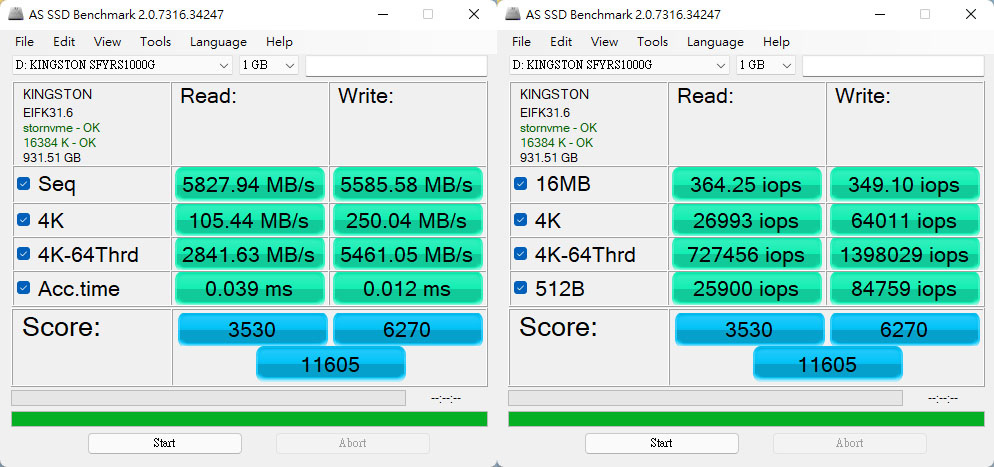

▼KINGSTON FURY Renegade 1TB NVMe SSD裝在主機板第二支M.2的AS SSD Benchmark測試

▼KINGSTON FURY Renegade 1TB NVMe SSD裝在主機板第二支M.2的AS SSD Copy-Benchmark傳輸速度測試

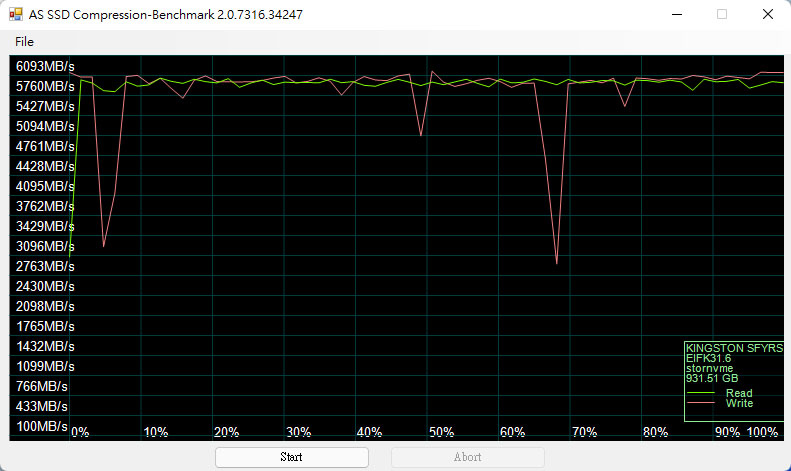

▼KINGSTON FURY Renegade 1TB NVMe SSD裝在主機板第二支M.2的AS SSD Compression-Benchmark傳輸速度測試

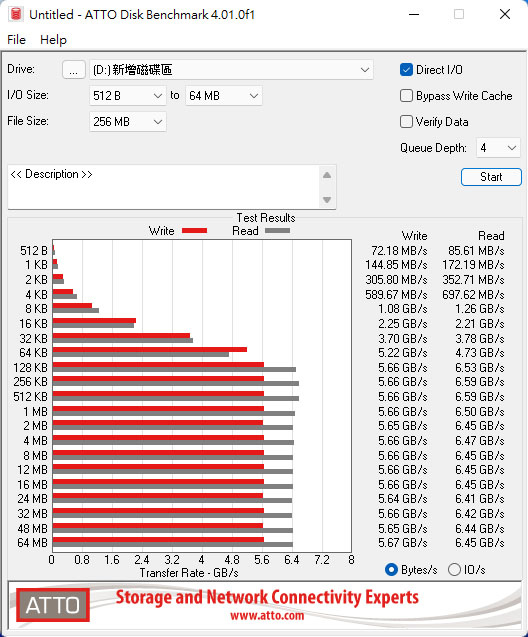

▼KINGSTON FURY Renegade 1TB NVMe SSD裝在主機板第二支M.2的ATTO Disk Benchmark傳輸速度測試

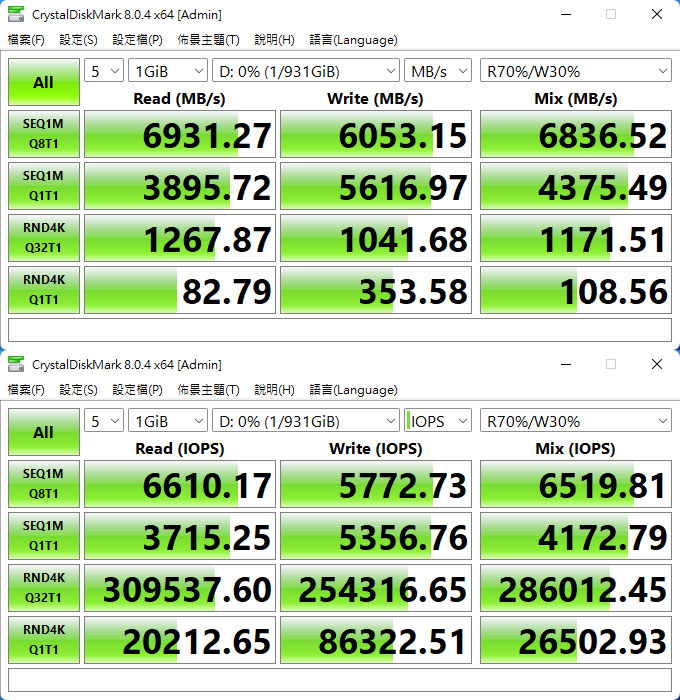

▼KINGSTON FURY Renegade 1TB NVMe SSD裝在主機板第二支M.2的CrystalDiskMark預設+ R70%/W30% Mix傳輸速度測試

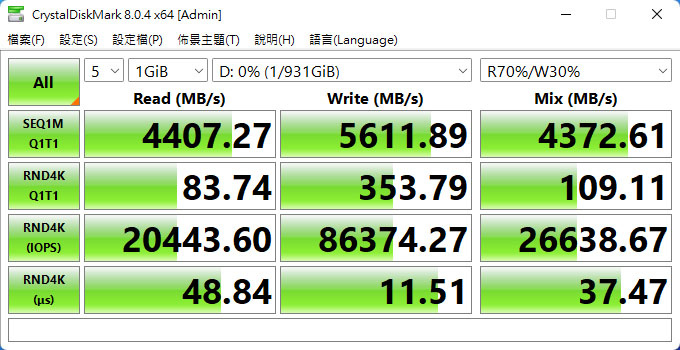

▼KINGSTON FURY Renegade 1TB NVMe SSD裝在主機板第二支M.2的CrystalDiskMark真實世界效能+R70%/W30% Mix傳輸速度測試

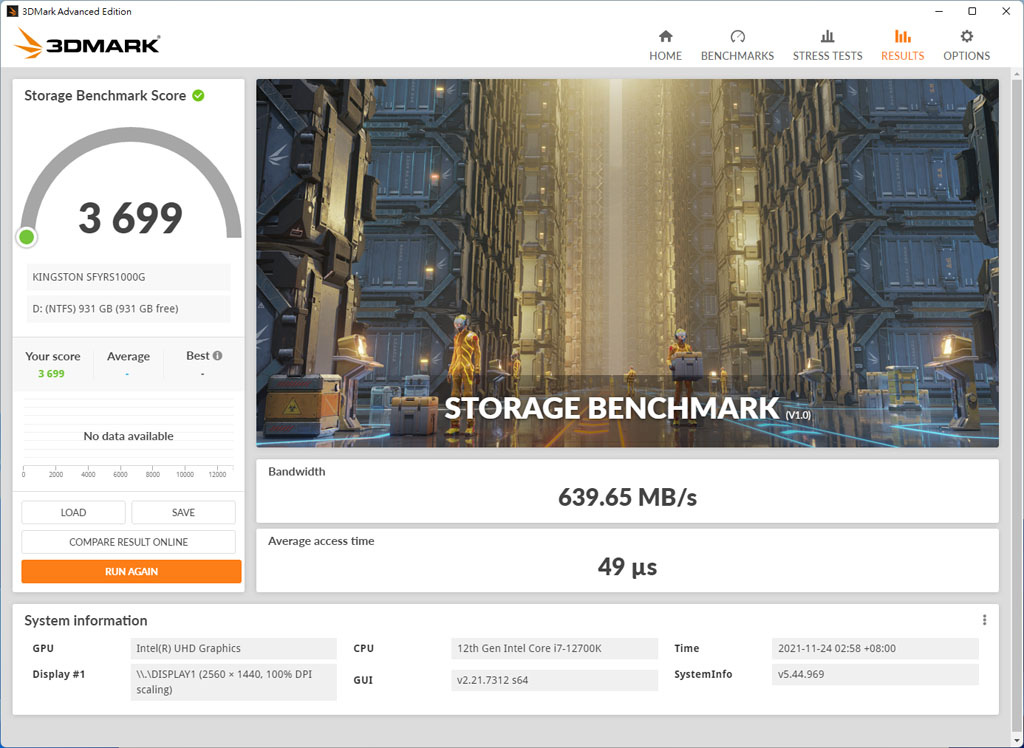

▼KINGSTON FURY Renegade 1TB NVMe SSD裝在主機板第二支M.2的3DMARK Storage Benchmark測試

▼KINGSTON FURY Renegade 1TB NVMe SSD裝在主機板第二支M.2的HD Tune Pro檔案效能測試，檔案長度200GB，資料模式”隨機”。寫入測試可維持在5000MB/s以上(橘色曲線)。讀取測試可維持在6000MB/s(藍色曲線)

▼直接從系統碟拉總容量150GB的檔案寫入空白的KINGSTON FURY Renegade 1TB NVMe SSD，從開始到結束可維持接近3GB/s的穩定速度

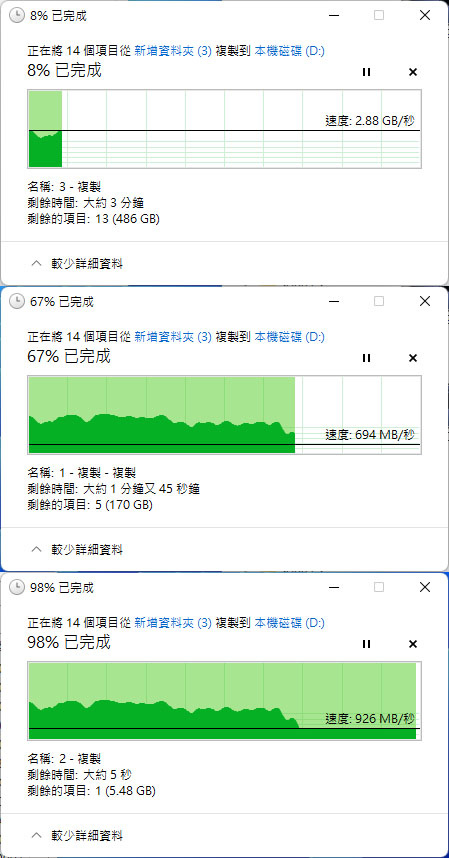

▼直接從系統碟拉總容量530GB的檔案寫入空白的KINGSTON FURY Renegade 1TB NVMe SSD，一開始最高速可以接近2.9GB/s(上)，後來速度呈現波動，當寫入超過360GB(530-170)後開始降速(中)，降速後維持約930MB/s寫入速度直到完成(下)

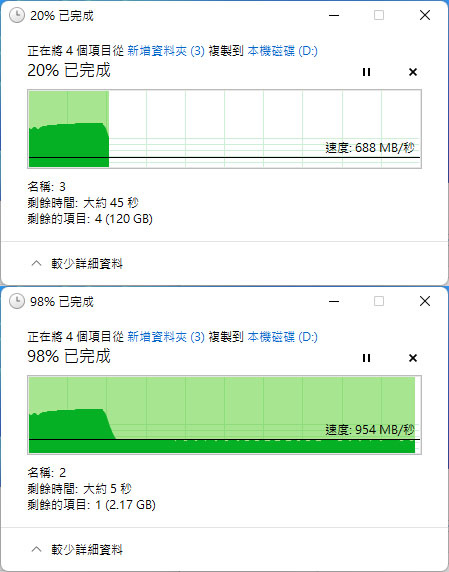

▼當KINGSTON FURY Renegade 1TB NVMe SSD內部空間已使用450GB，再從系統碟拉總容量150GB的檔案寫入，當寫入超過30GB(150-120)後開始降速(上)，降速後維持約950MB/s寫入速度直到完成(下)

▼當KINGSTON FURY Renegade 1TB NVMe SSD內部空間已使用600GB，再從系統碟拉總容量150GB的檔案寫入，一開始的最高速為2.2GB/s(上)，當寫入超過31GB(150-119)後開始降速(中)，降速後維持約910MB/s寫入速度直到完成(下)

▼當KINGSTON FURY Renegade 1TB NVMe SSD內部空間已使用750GB，再從系統碟拉總容量150GB的檔案寫入，當寫入超過30GB(150-120)後開始降速(上)，降速後維持約950 MB/s寫入速度直到完成(下)

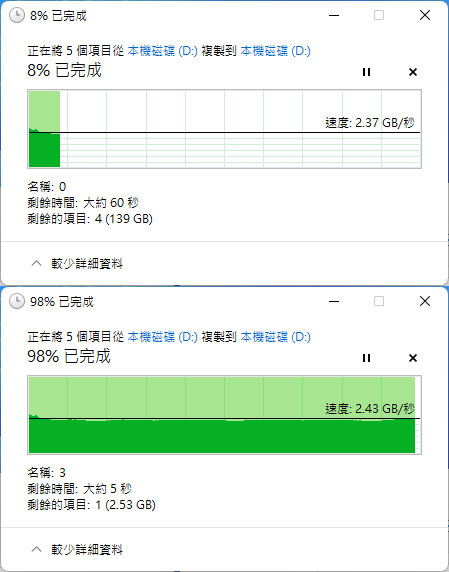

▼資料來源與目的均為KINGSTON FURY Renegade 1TB NVMe SSD且複製資料量為150GB時，從開始到結束可維持接近2.4GB/s的穩定速度

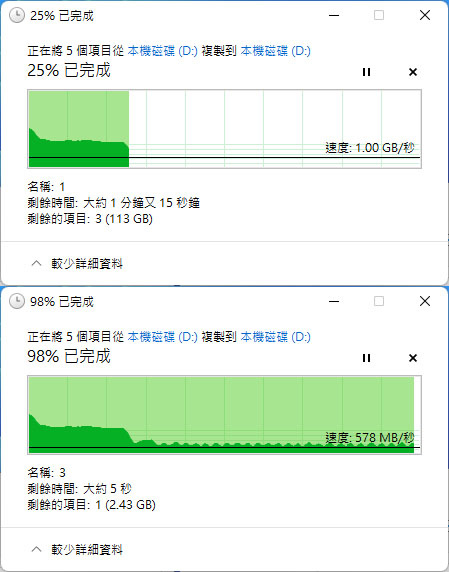

▼資料來源與目的均為KINGSTON FURY Renegade 1TB NVMe SSD且複製資料量為300GB時，會在寫入超過37GB(150-113)後開始降速(上)，降速後維持約580 MB/s寫入速度直到完成(下)

▼安裝在主機板第二支M.2並使用隨附的M.2散熱片，KINGSTON FURY Renegade 1TB NVMe SSD於PCIe4.0傳輸模式下進行寫入測試，且附近沒有氣流流動的紅外線熱影像圖

心得：
KINGSTON FURY Renegade 1TB NVMe SSD於CrystalDiskMark的SEQ1M Q8T1測試可達到規格標示的寫入6,000MB/s，但離讀取7,300MB/s仍有300MB/s左右的差距。進行實際檔案複製測試，KINGSTON FURY Renegade 1TB NVMe SSD於空白狀態下寫入超過360GB後開始降速，降速後可維持950MB/s左右的速度。不過當磁碟空間使用達50%以上，寫入超過30GB就開始降速。表面雖有貼上一片號稱有石墨稀材料的薄型鋁合金散熱片，但是因為元件高度差異達0.5mm，導致散熱片無法完全平貼主控及DRAM，會影響散熱效果。於測試時暫時取下原裝薄型散熱片，改搭配主機板隨附M.2散熱片，安裝位置附近未提供氣流流動時本體有較明顯溫度，建議最好改善本體散熱片使其能完全貼合元件，並搭配額外的散熱片，同時讓SSD安裝位置附近有氣流流動，可有效控制長時間讀寫的溫度

報告完畢，謝謝收看
