MSI 的電源供應器進入市場的時間很短,到目前為止仍然不是大眾習慣選用的品牌

不過想要像狐仔在 MSI MEG CORELIQUID S360 一體式水冷散熱器 開箱中搞信仰主機

選擇 MSI 的電源供應器便是肯定要面對自我的選擇信心

別擔心 !!! 我們可以選擇狼大認證就沒問題了 !!!

這次狼大給大家看的是 MSI 的千瓦級電源供應器

MSI MPG A1000G 1000W

就很適合搭配 i9-12900K 與 RTX-3080 以上的設備

/tmp/php5x8aJo

特色:
●通過80PLUS金牌認證,降低廢熱產生,節省電能消耗及電費支出
●15公分短機身,全模組化設計,搭配黑色帶狀模組化線組
●提供2個EPS 4+4P接頭,支援Intel/AMD最新處理器/主機板平台
●單路12V輸出,半橋LLC諧振轉換,搭配12V同步整流及3.3V/5V/-12V DC-DC轉換設計,使12V可用功率最大化,改善各輸出電壓交叉調整率
●內部13.5公分散熱風扇可切換Zero Fan 0 RPM模式及正常模式,開啟Zero Fan模式後於低負載/低溫下風扇會停止運轉,能在散熱效能與靜音中取得平衡
●全日系電解及固態電容,提高產品品質及性能穩定性

MSI MPG A1000G 1000W輸出接頭數量:
ATX20+4P:1個
EPS 4+4P:2個
PCIE 6+2P:最多6個(使用1個EPS 4+4P時)、最多5個(使用2個EPS 4+4P時)
SATA:12個
大4P:4個
小4P:1個

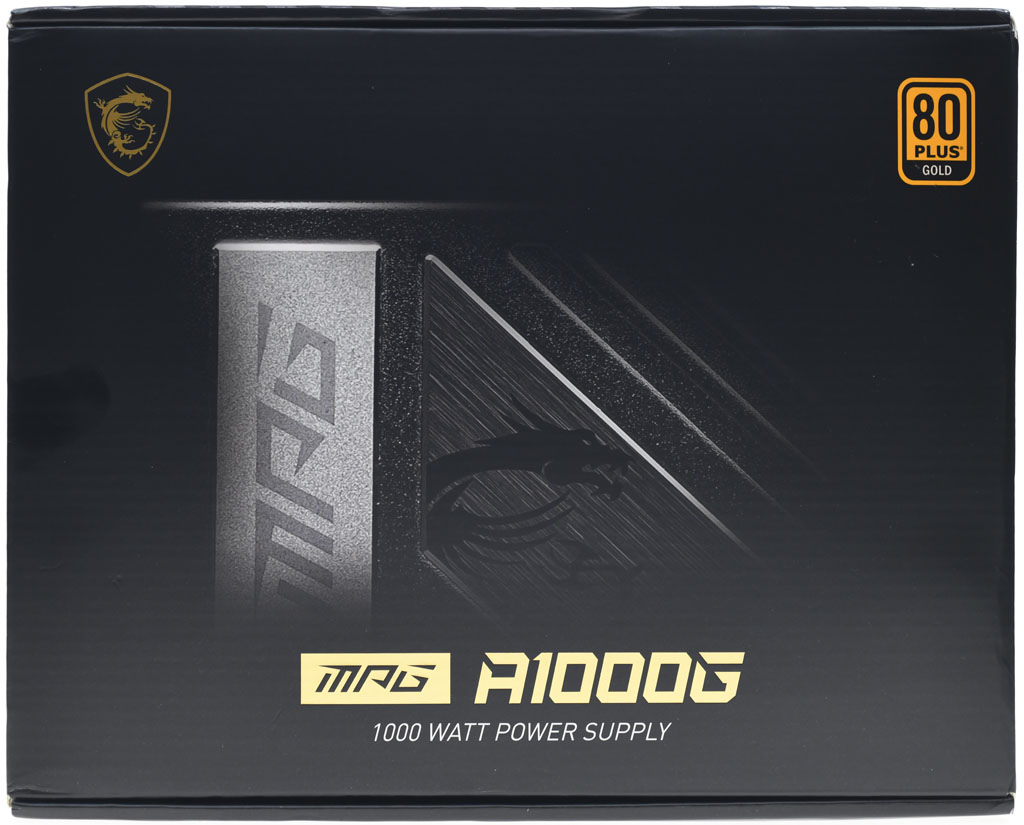

▼本體外盒正面左上有商標,右上有80PLUS金牌認證,中央有產品局部外觀圖,下方有產品名稱

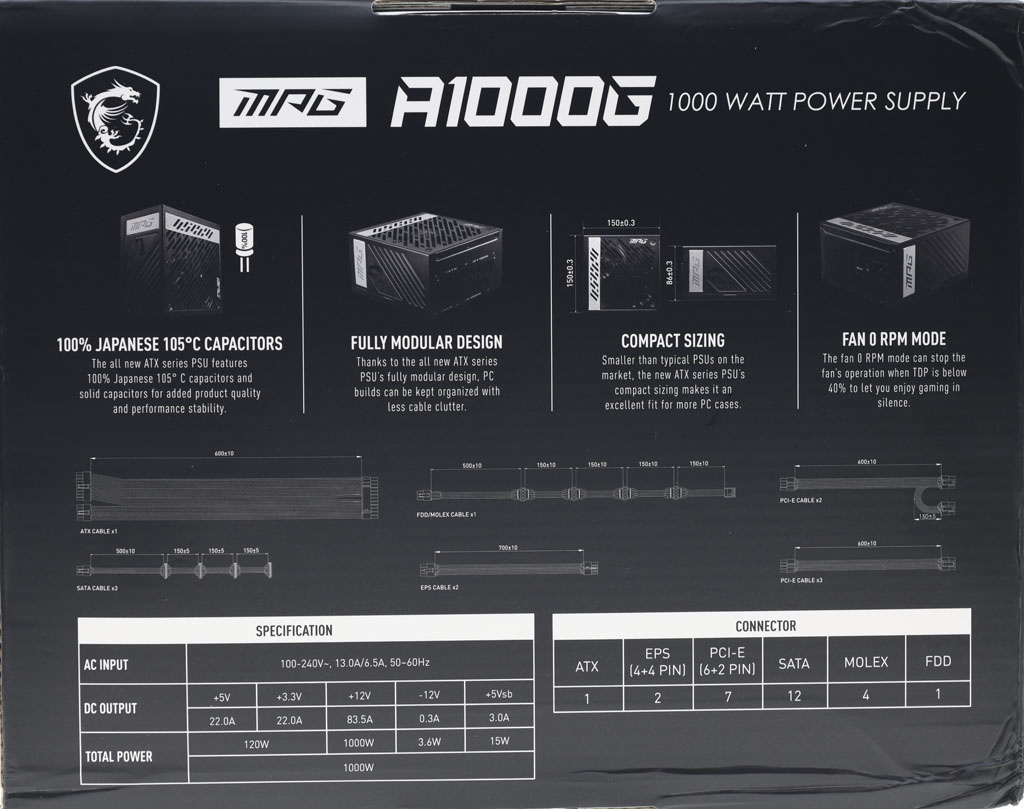

▼外盒背面有商標、產品名稱、特色簡介、模組化線組數量及長度配置圖、輸入/輸出規格表、接頭數量表


▼外盒上側面有商標及產品名稱


▼外盒下側面有多國語言”如需詳細資訊,請瀏覽我們的網站”說明及官方網址


▼外盒右側面有商標、產品名稱、80PLUS金牌認證、產品外觀圖

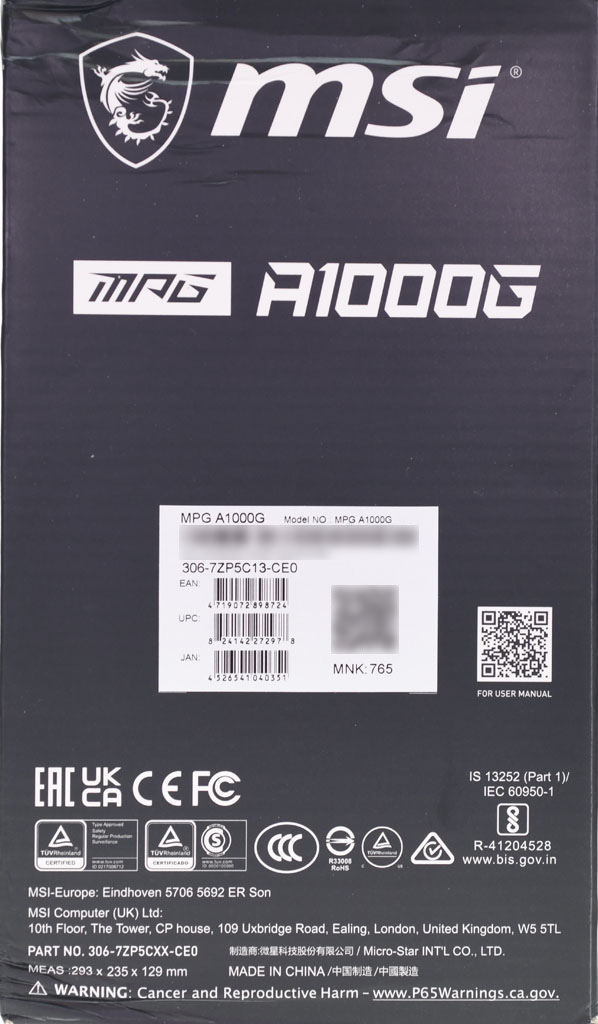

▼外盒左側面有商標、產品名稱、條碼、說明書電子檔下載QR碼、安規認證、廠商資訊

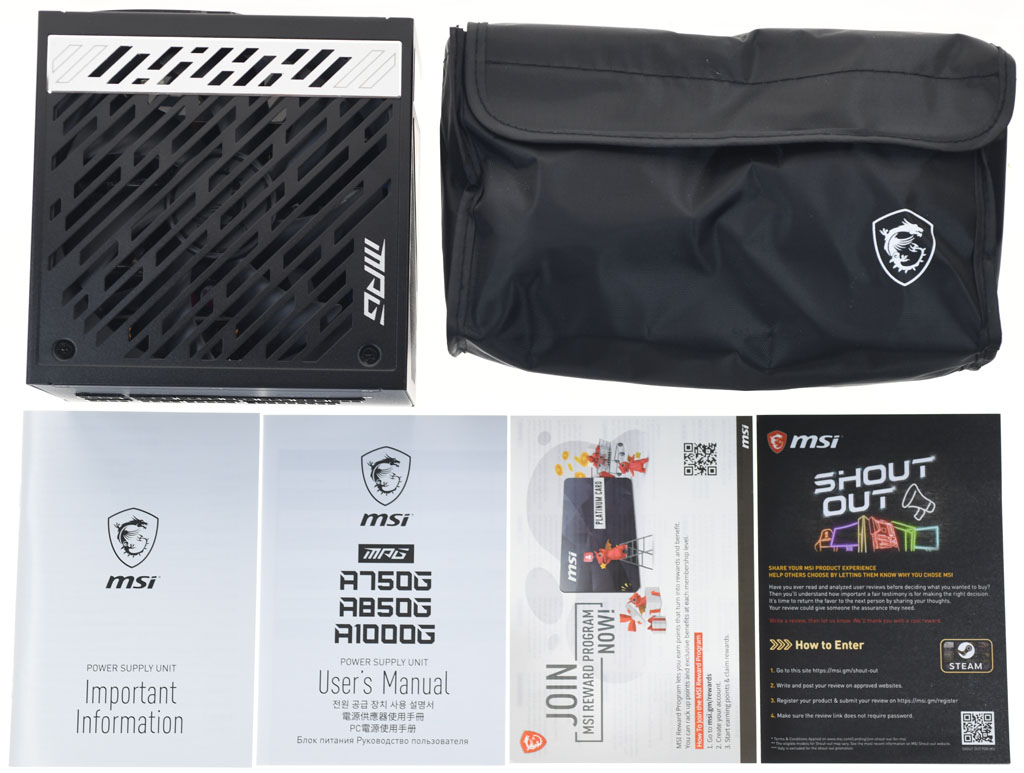

▼包裝內容有電源本體、印上商標的模組化線路黑色收納包、重要資訊說明書、使用說明書、獎勵計畫說明卡、使用心得分享說明卡

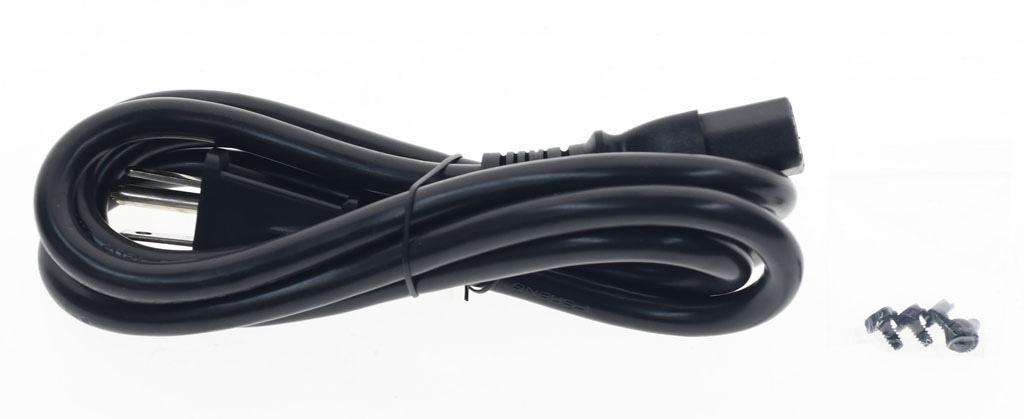

▼收納包內還有15A三芯2.0mm²交流電源線及固定螺絲


▼本體尺寸為150mm(W)x86mm(H)x150mm(D)

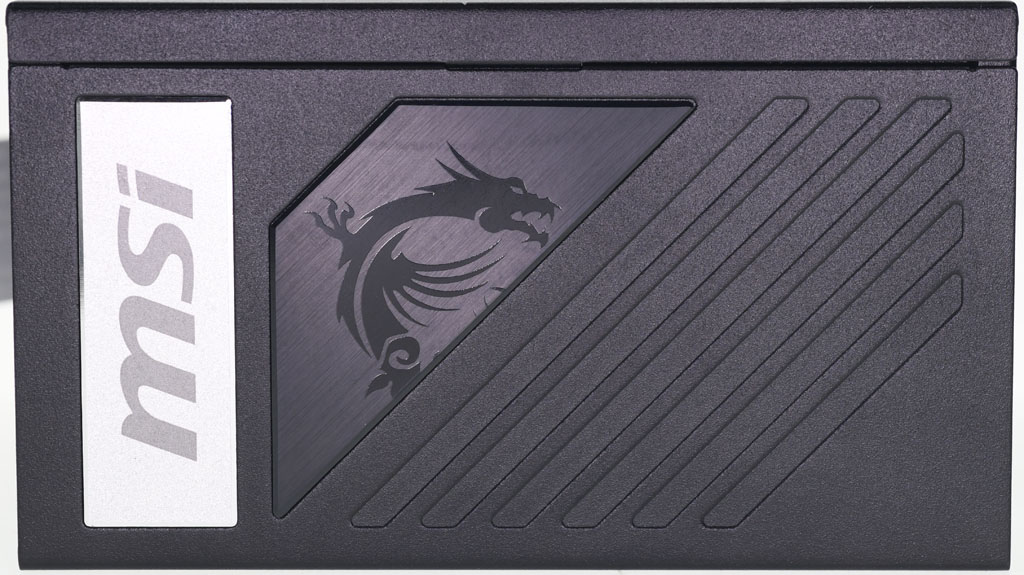

▼本體側面左邊有MSI銀色金屬銘牌,中間較大梯形凹槽內有龍標誌黑色金屬銘牌,右邊有6條斜線凹槽

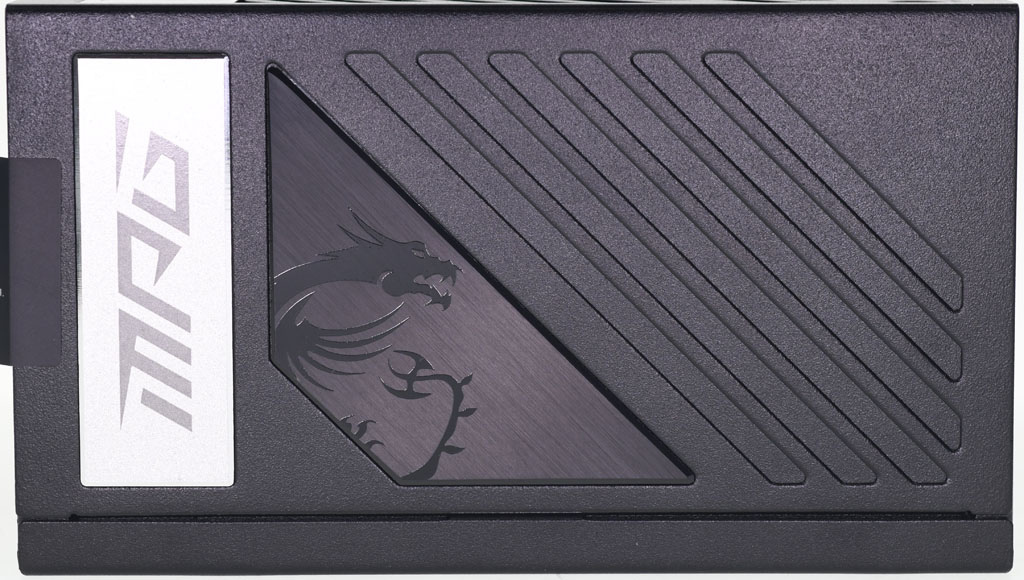

▼本體另一側面左邊有MPG銀色金屬銘牌,中間較大梯形凹槽內有龍標誌黑色金屬銘牌,右邊有6條反斜線凹槽

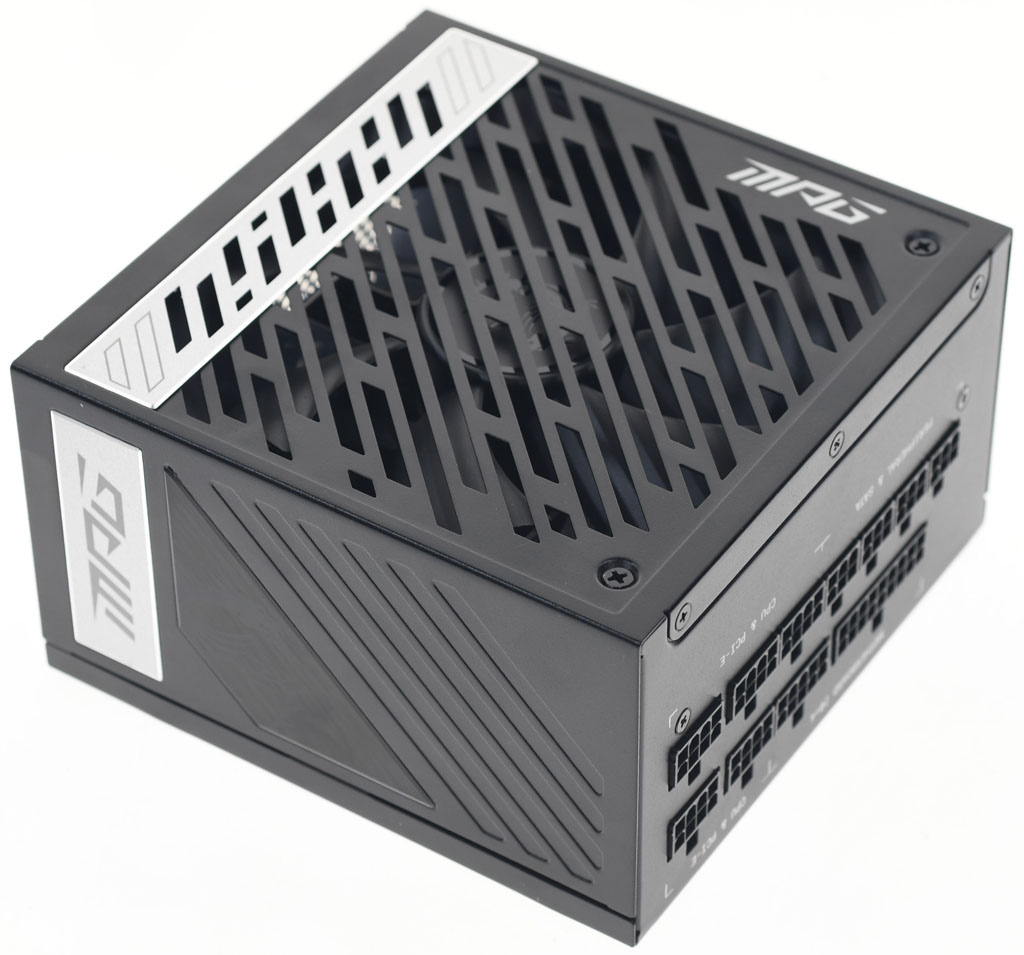

▼直接在安裝散熱風扇的外殼上沖壓多個反斜線條狀通風開口,左邊銀色裝飾銘牌也有通風開口,右上有MPG字樣,扇葉軸心處有商標

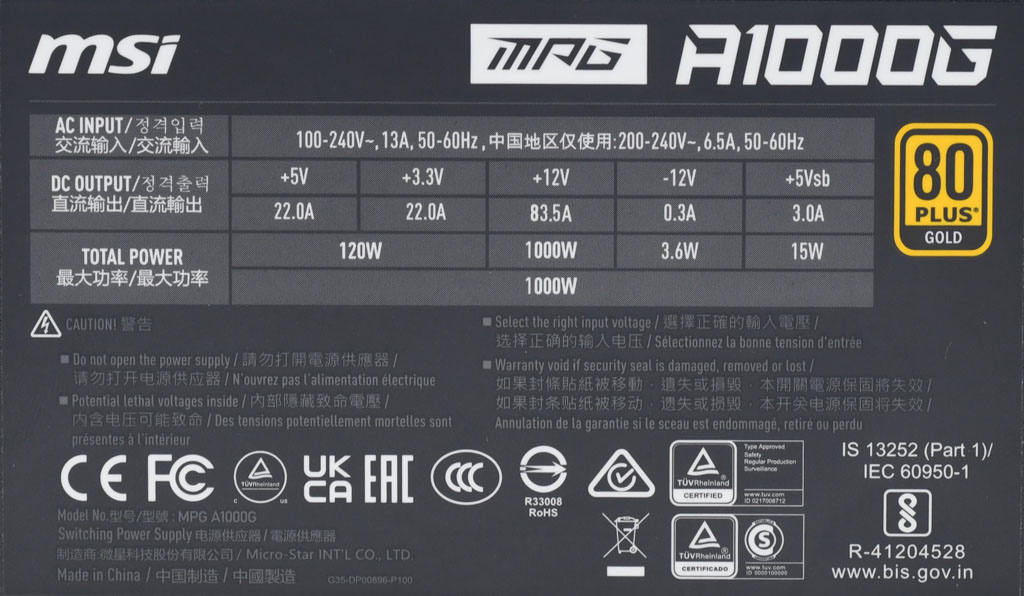

▼本體背面的標籤有商標、產品名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、80PLUS金牌認證、警告訊息、安規認證、廠商資訊、產地

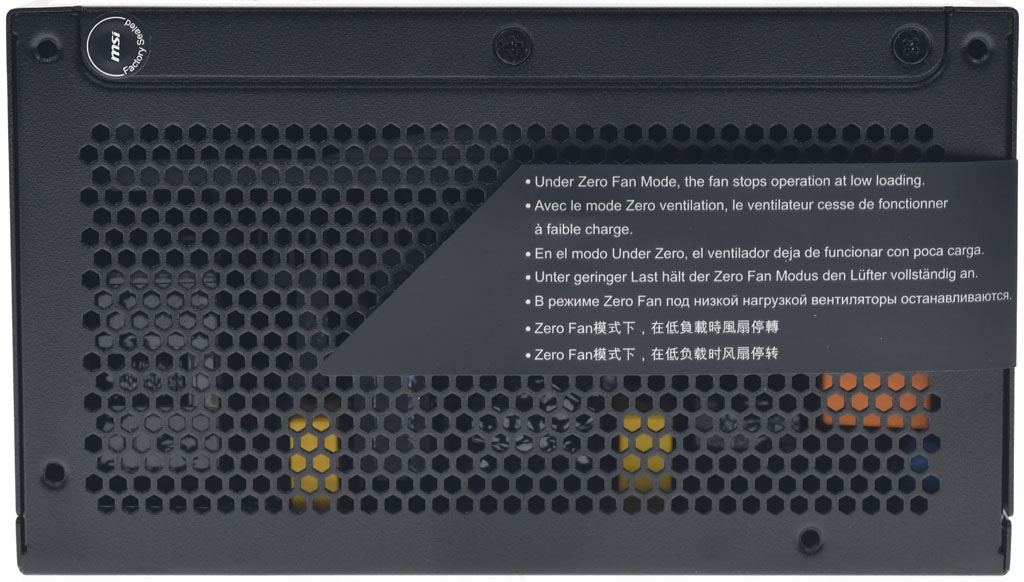

▼本體出風口處貼了一張注意事項標籤,用多國語言提醒使用者Zero Fan模式下,在低負載時風扇停轉

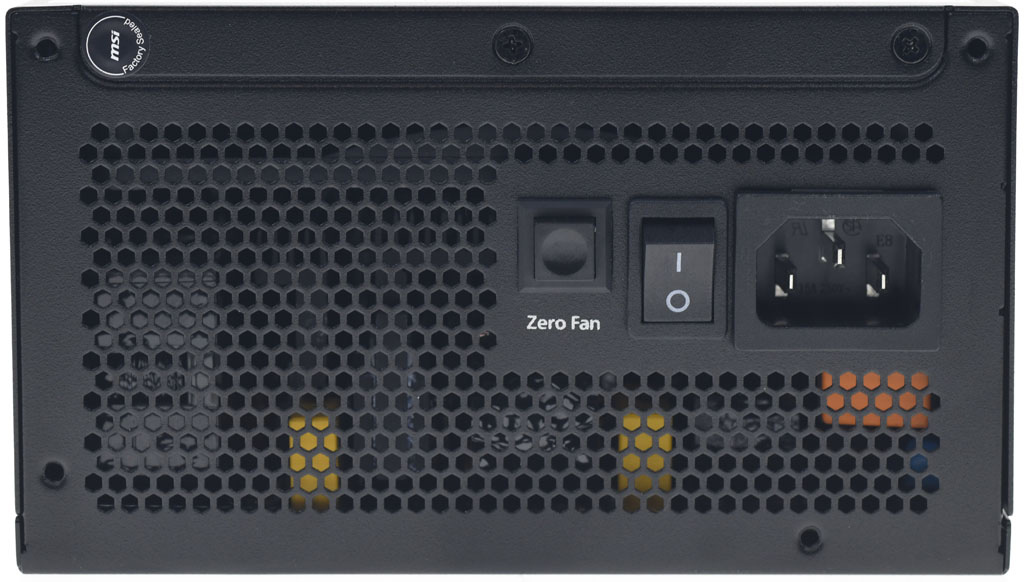

▼移開標籤後可看到交流輸入插座、電源總開關、Zero Fan切換開關

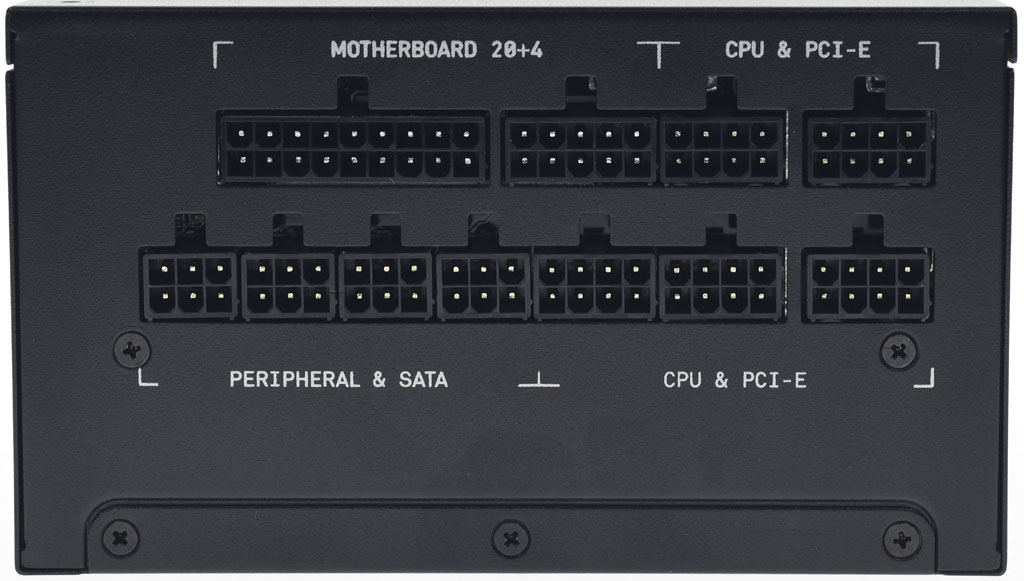

▼模組化線組輸出插座有白色字體名稱標示


▼一組主機板電源黑色帶狀模組化線路,提供1個ATX20+4P接頭,線路長度為60公分


▼兩組處理器電源黑色帶狀模組化線路,提供2個EPS 4+4P接頭,線路長度為70公分

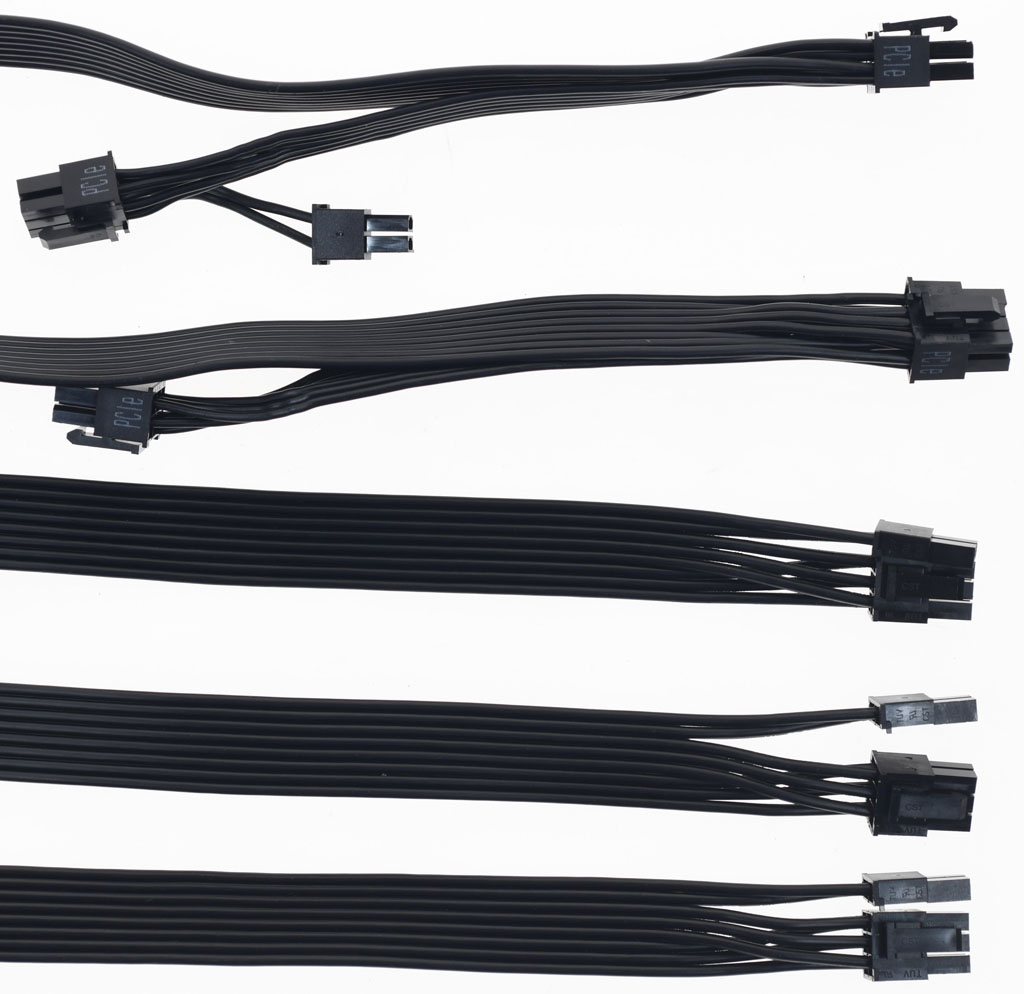

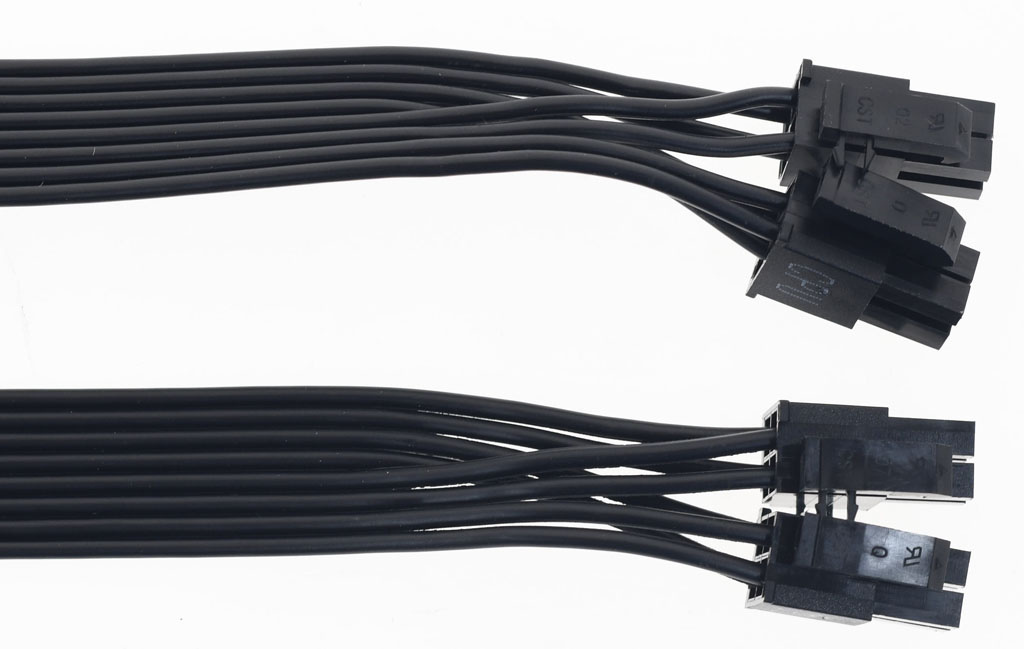

▼五組顯示卡電源黑色帶狀模組化線路,提供7個PCIE 6+2P接頭,其中三組為單頭配置,線路長度為60公分;另外兩組為雙頭配置,至第一個接頭線路長度為60公分,接頭間線路長度為15公分

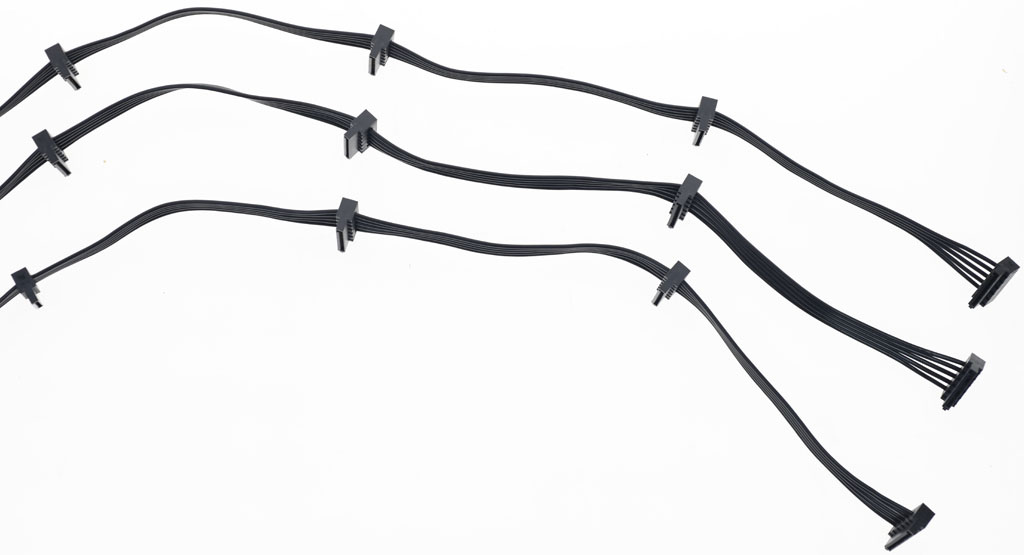

▼三組SATA接頭黑色帶狀模組化線路,提供12個直角SATA接頭,至第一個接頭線路長度為50公分,接頭間線路長度為14公分

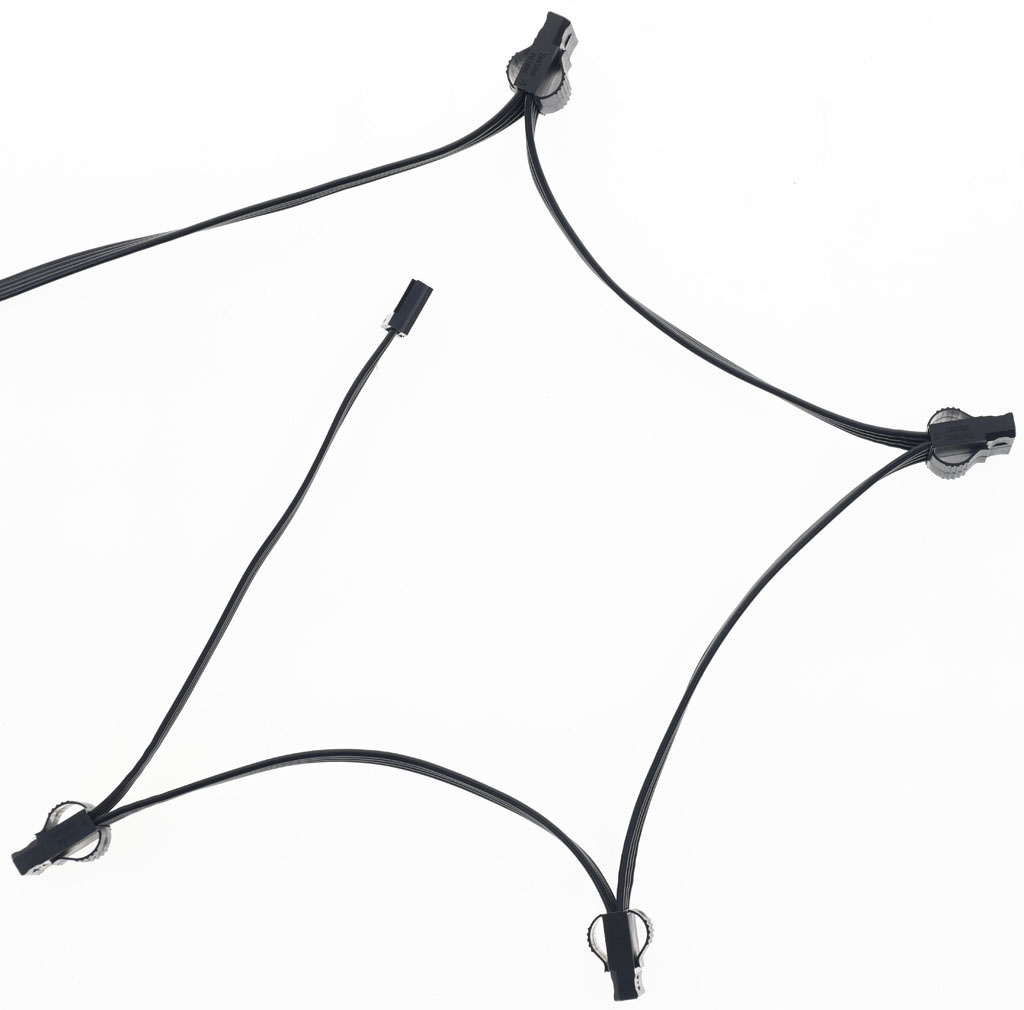

▼一組大4P/小4P接頭黑色帶狀模組化線路,提供4個省力易拔大4P接頭及1個小4P接頭,至第一個接頭線路長度為50公分,接頭間線路長度為14.5公分,末端小4P接頭的線路長度為14.5公分


▼將所有模組化線路插上的樣子,因為CPU & PCI-E只提供5個插座,CPU使用1個EPS 4+4P時,顯示卡有6個 PCIE 6+2P(2條雙頭2條單頭)可用,CPU使用2個EPS 4+4P時,顯示卡只有5個PCIE 6+2P(2條雙頭1條單頭)可用


▼MSI MPG A1000G 1000W內部結構及使用元件說明簡表

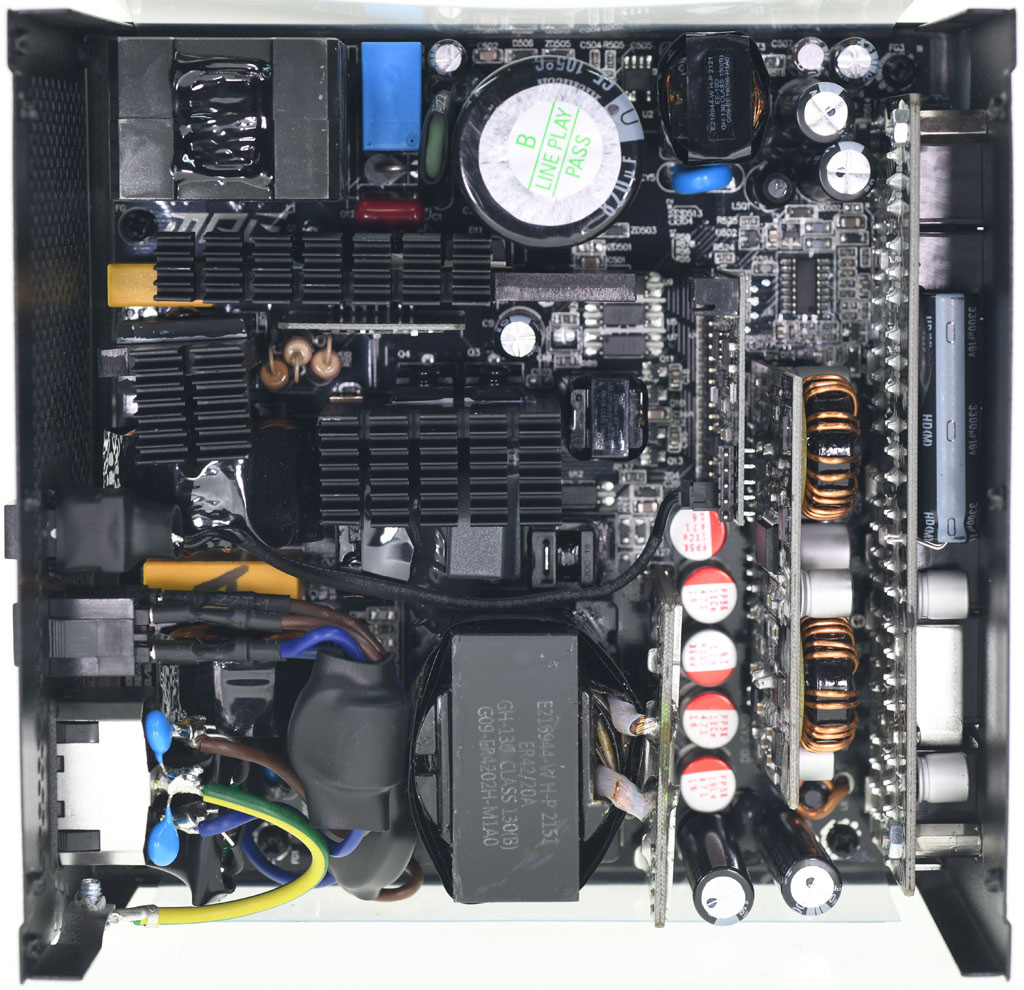

▼MSI MPG A1000G 1000W為CWT代工,採用APFC、半橋諧振、二次側12V同步整流,並經由DC-DC轉換3.3V/5V/-12V

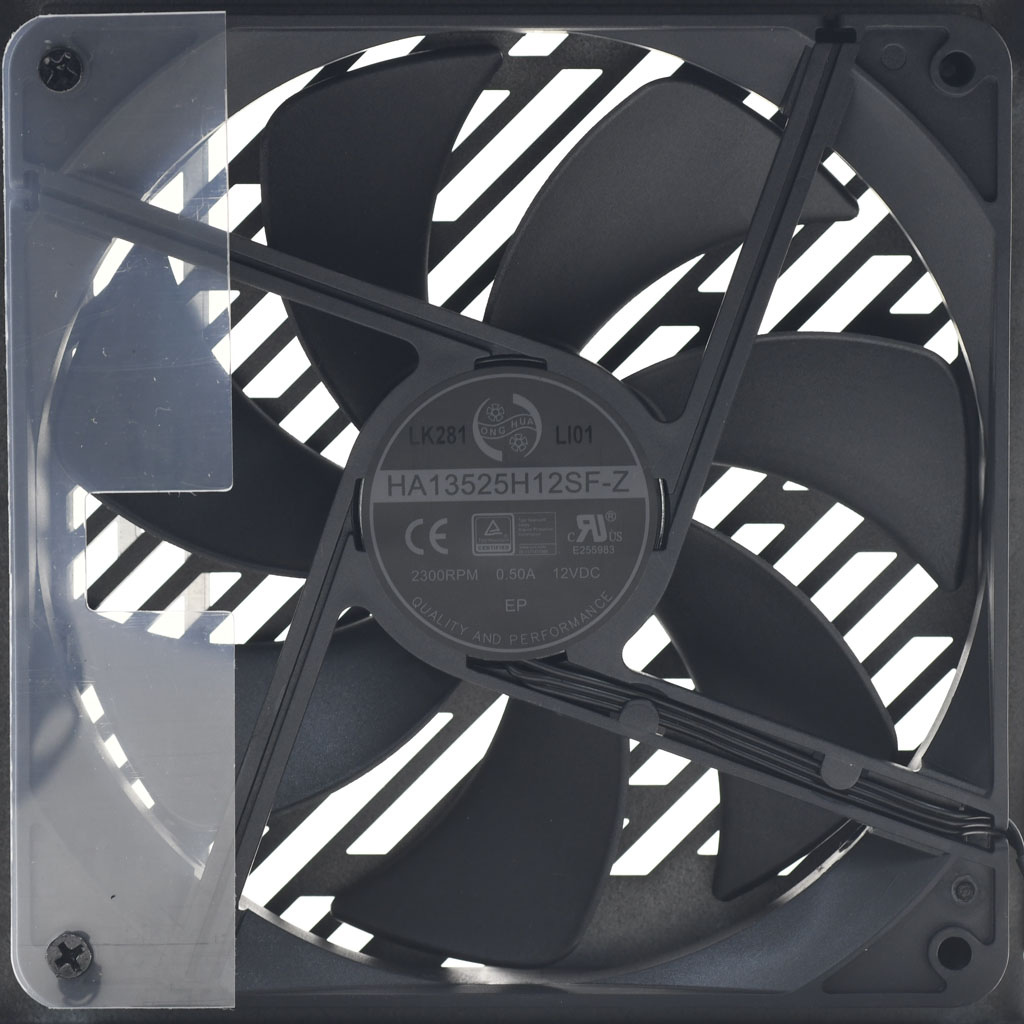

▼採用Hong Hua HA13525H12SF-Z 13.5公分12V/0.5A 2300RPM風扇,有設置氣流導風片

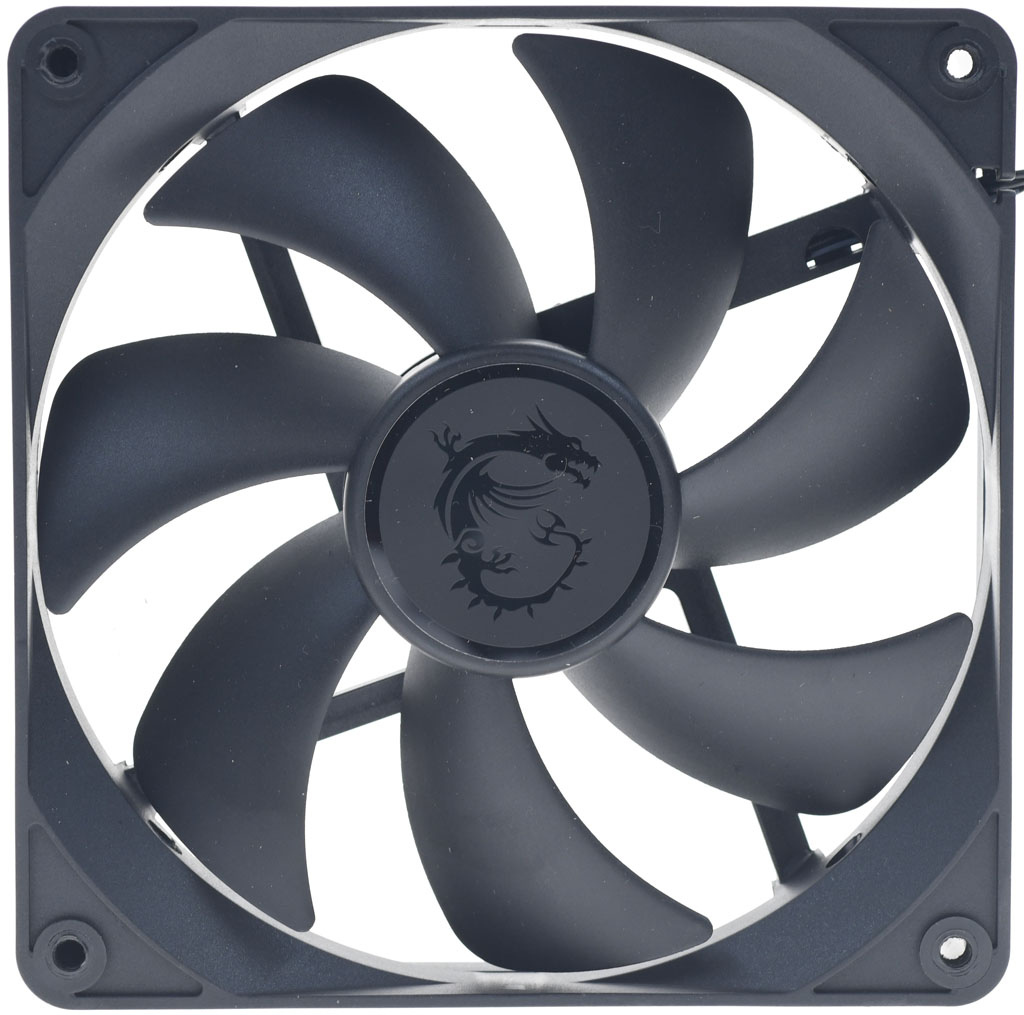

▼風扇正面扇葉近照,扇葉軸心處有龍圖樣貼紙

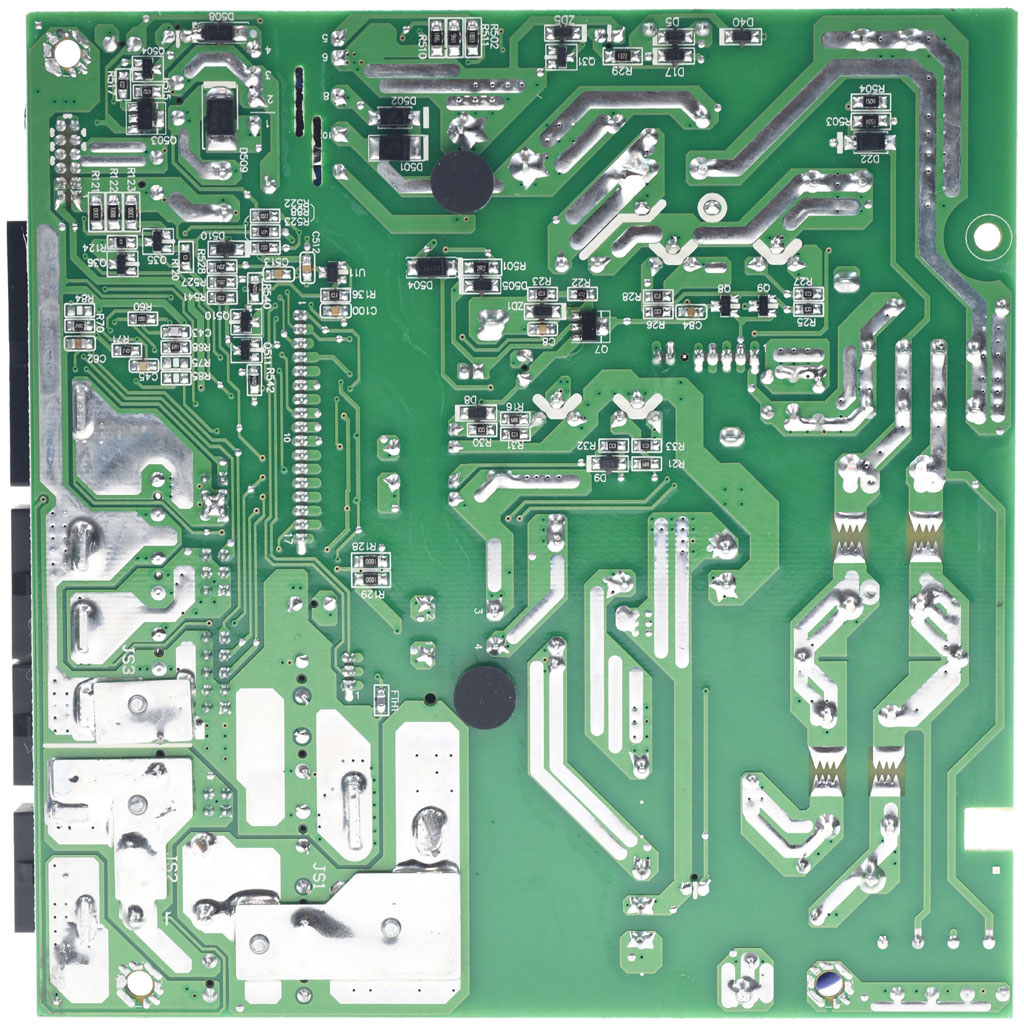

▼此款CWT結構的主要元件都移到電路板正面,電路板背面焊點做工良好,大電流路徑有敷錫,12V電流路徑敷錫外還增加金屬板

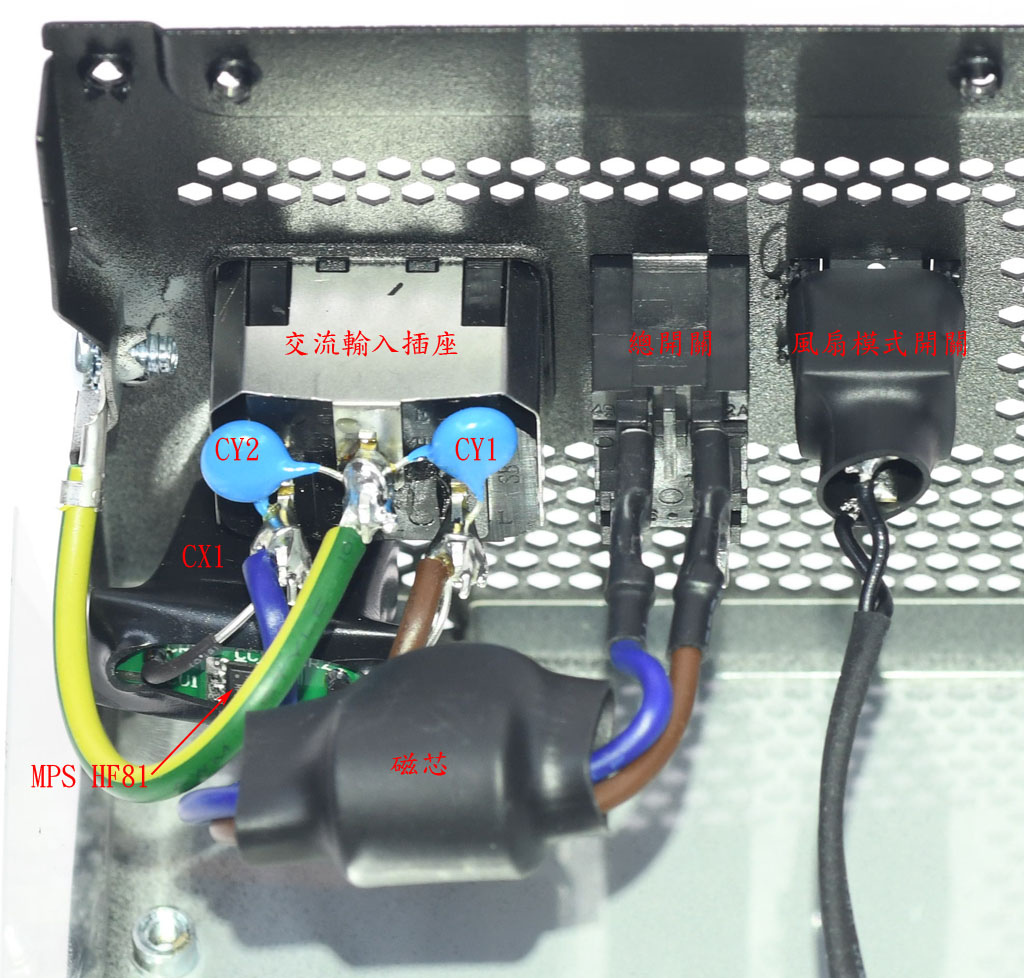

▼交流輸入插座後方焊點加上2個Y電容(CY1/CY2)、1個X電容(CX1)。X電容底部小電路板上有X電容放電IC(MPS HF81)。X電容、磁芯、插片式連接器、風扇模式開關及其線路均有包覆絕緣套管,輸入插座焊點處未包覆套管

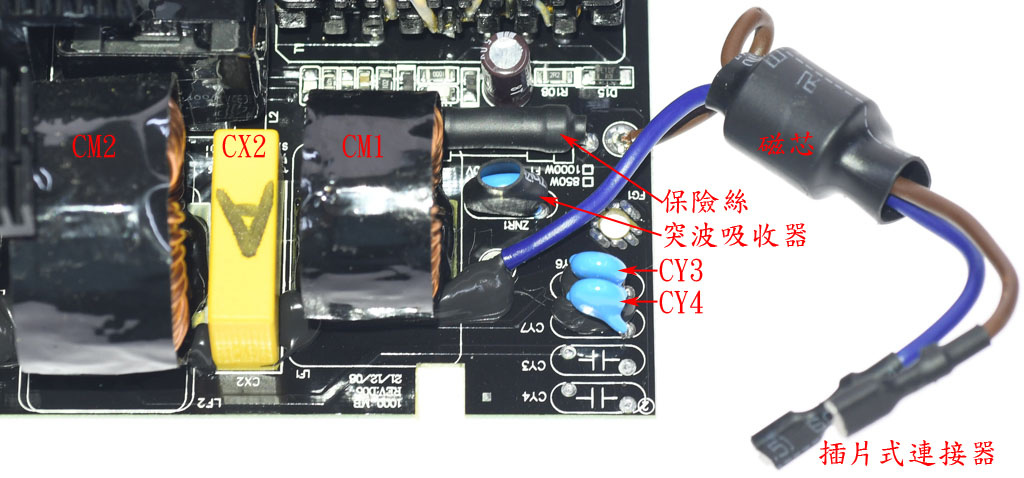

▼主電路板交流輸入L/N線末端有插片式連接器,線上有包覆套管的磁芯。EMI濾波電路有2個共模電感(CM1/CM2)、2個Y電容(CY3/CY4)、1個X電容(CX2)。臥式安裝的保險絲及突波吸收器均有包覆套管


▼兩顆並聯配置的GBU1506橋式整流器中間加上一片散熱片,靠近外側接腳有加上套管

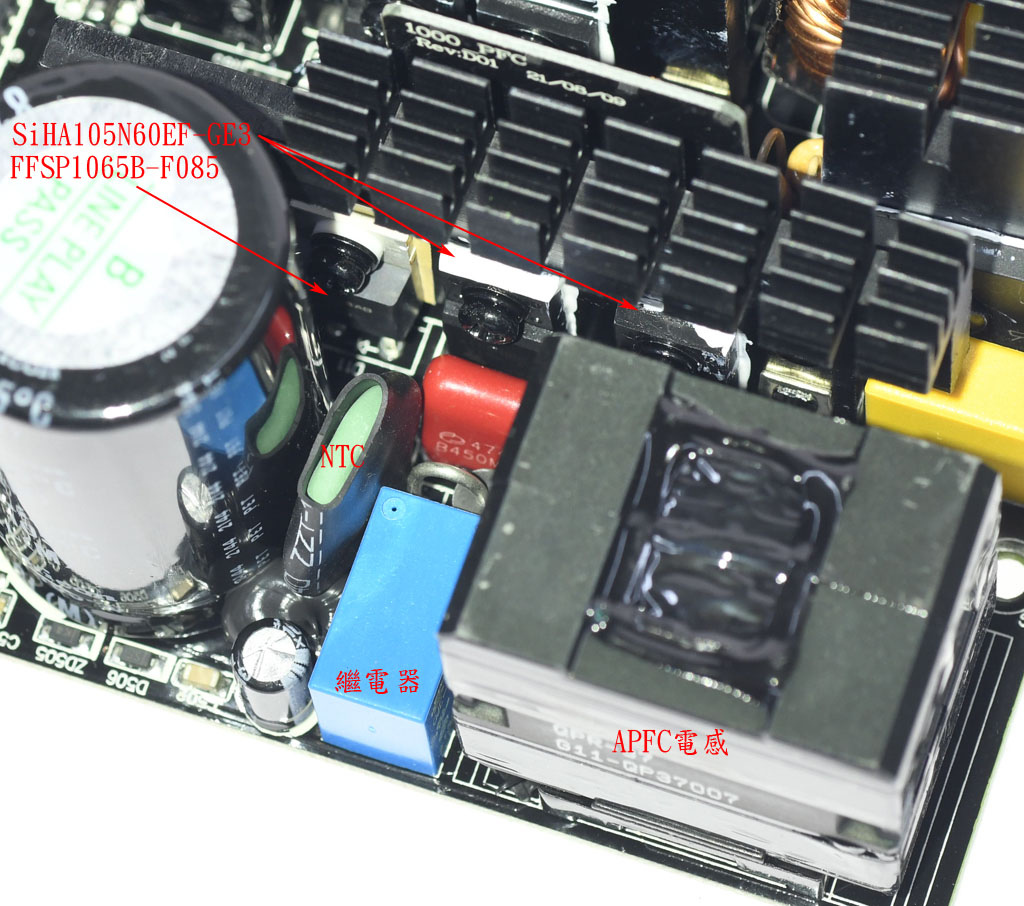

▼散熱片上的APFC功率元件有2顆VISHAY SiHA105N60EF-GE3全絕緣封裝MOSFET及1顆ON SEMI FFSP1065B-F08二極體。封閉式磁芯APFC電感及APFC電容之間的NTC熱敏電阻用來抑制輸入湧浪電流,在電源啟動後會使用繼電器將其短路,去除NTC所造成的功耗損失

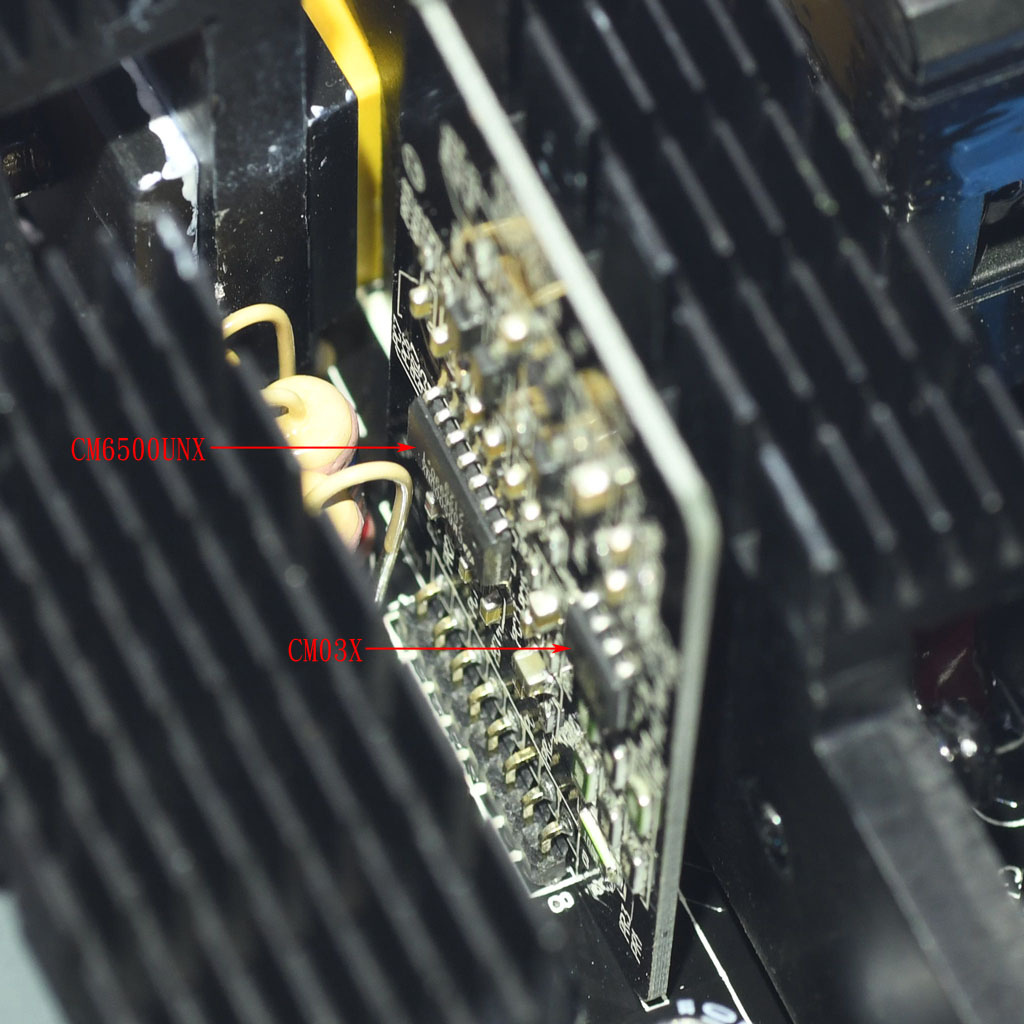

▼APFC控制子卡上面有Champion CM6500UNX及Champion CM03X

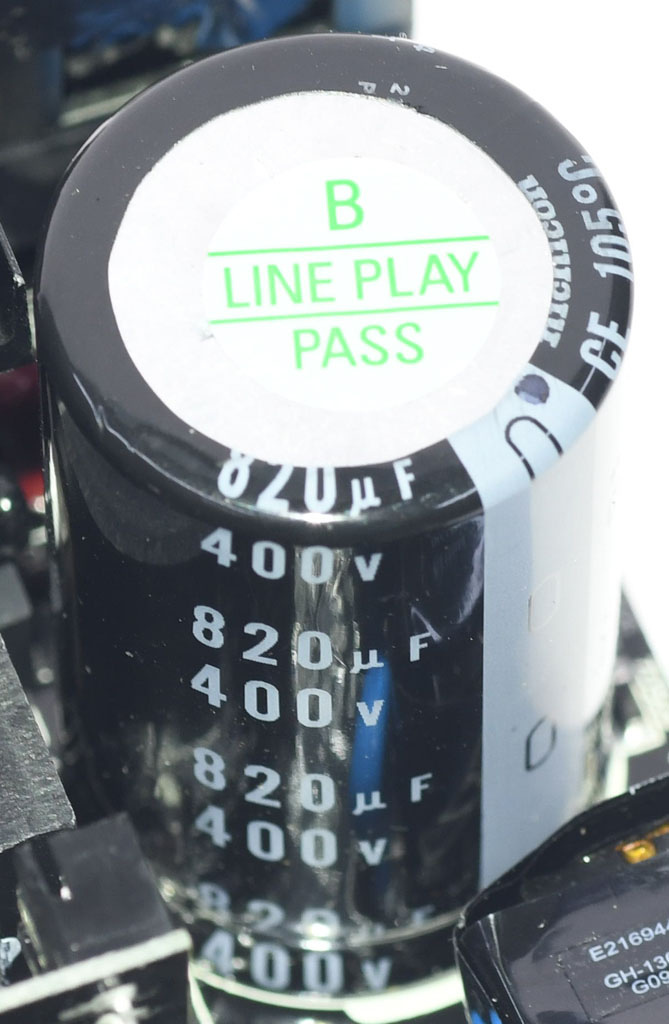

▼APFC電容採用1顆Nichicon 400V 820µF GL系列105℃電解電容

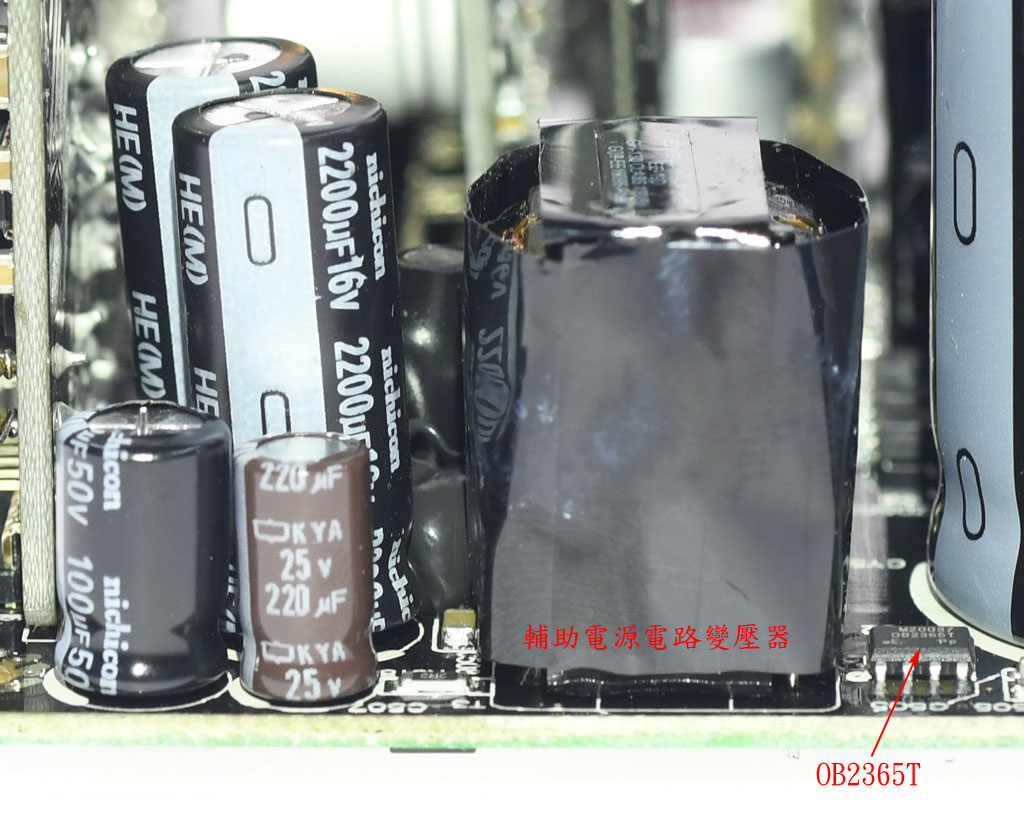

▼輔助電源電路一次側使用On-Bright OB2365T整合式電源IC,輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶

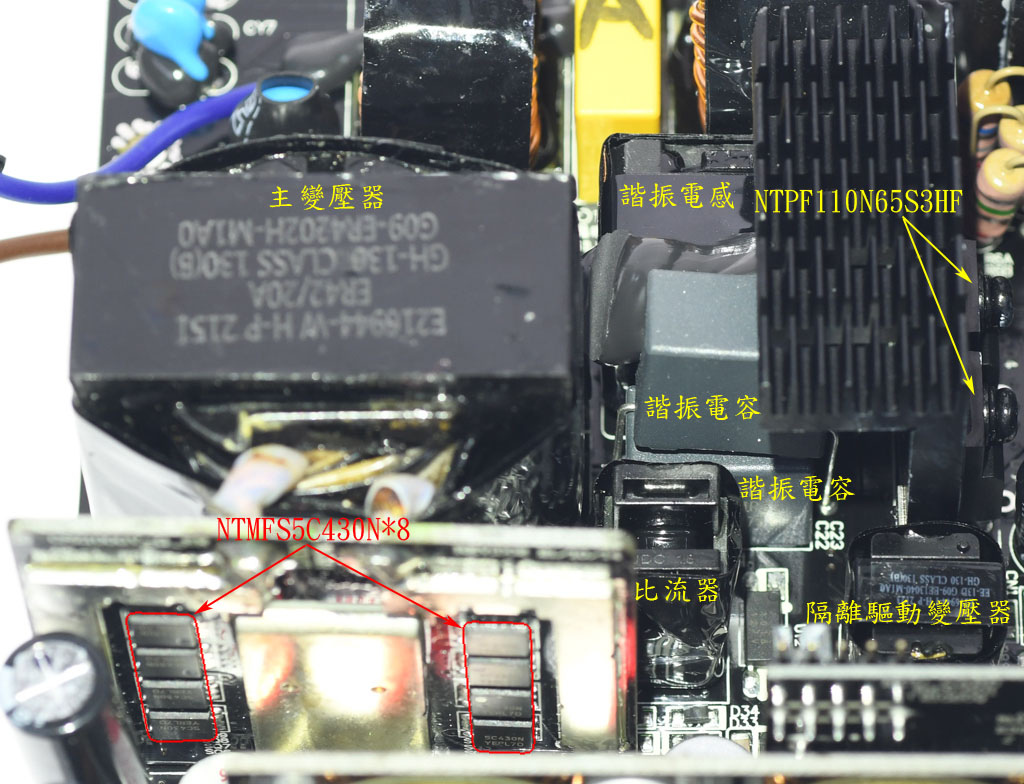

▼一次側採用2顆ON SEMI NTPF110N65S3HF全絕緣封裝MOSFET,安裝在散熱片同一側。一次側散熱片與主變壓器之間1個諧振電感與2個上下相疊的諧振電容組成一次側LLC諧振槽,諧振電感外包覆黑色聚酯薄膜膠帶,諧振電容下方為一次側比流器及一次側MOSFET隔離驅動變壓器。主變壓器下方的同步整流子卡上有8顆ON SEMI NTMFS5C430N MOSFET組成全波同步整流電路,子卡中間及兩側金屬板除用來傳導電流外,也充當散熱片使用

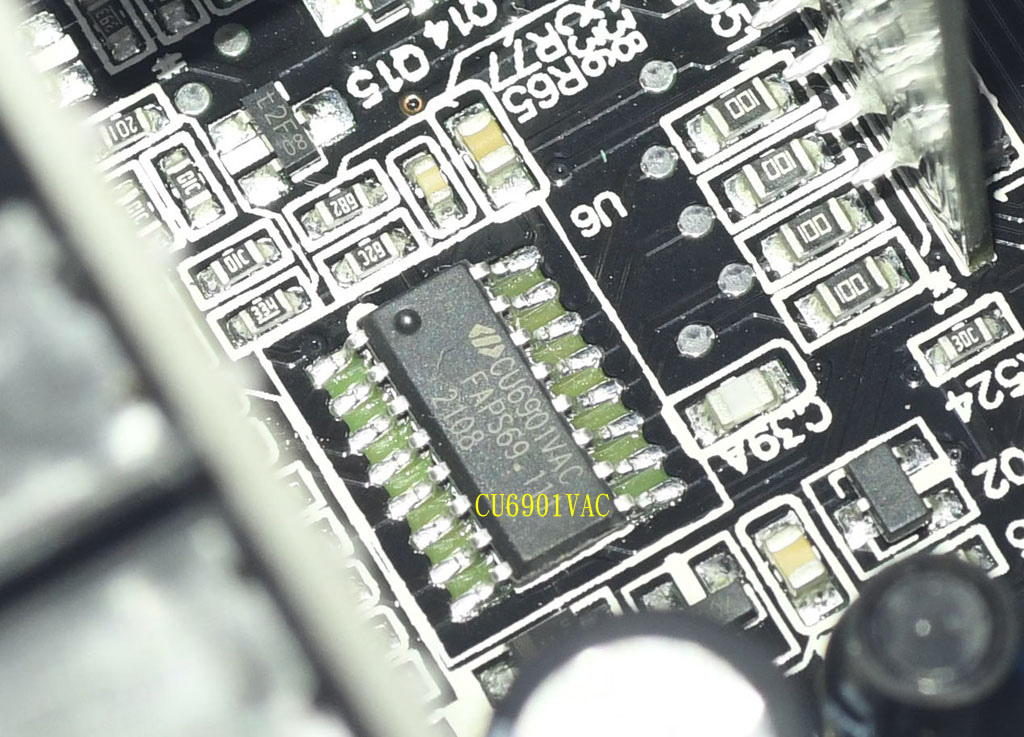

▼主電路板正面的Champion CU6901VAC負責控制一次側半橋諧振轉換器及二次側12V同步整流MOSFET

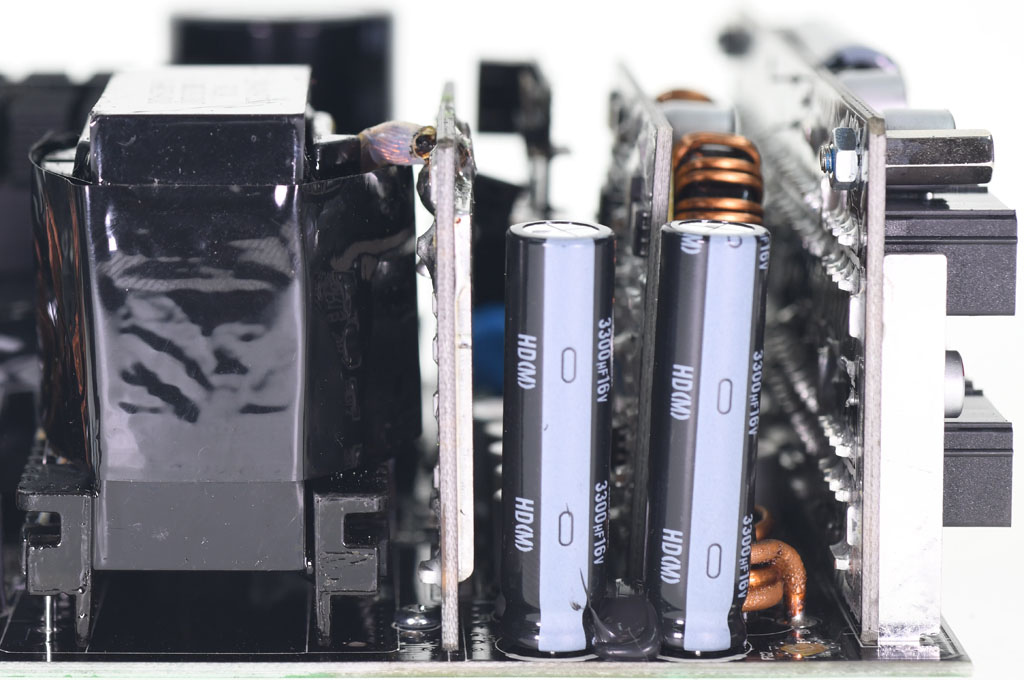

▼主變壓器外包覆黑色聚酯薄膜膠帶,二次側繞組直接焊接在同步整流子卡上,旁邊有12V輸出濾波電路用Nichicon電解電容

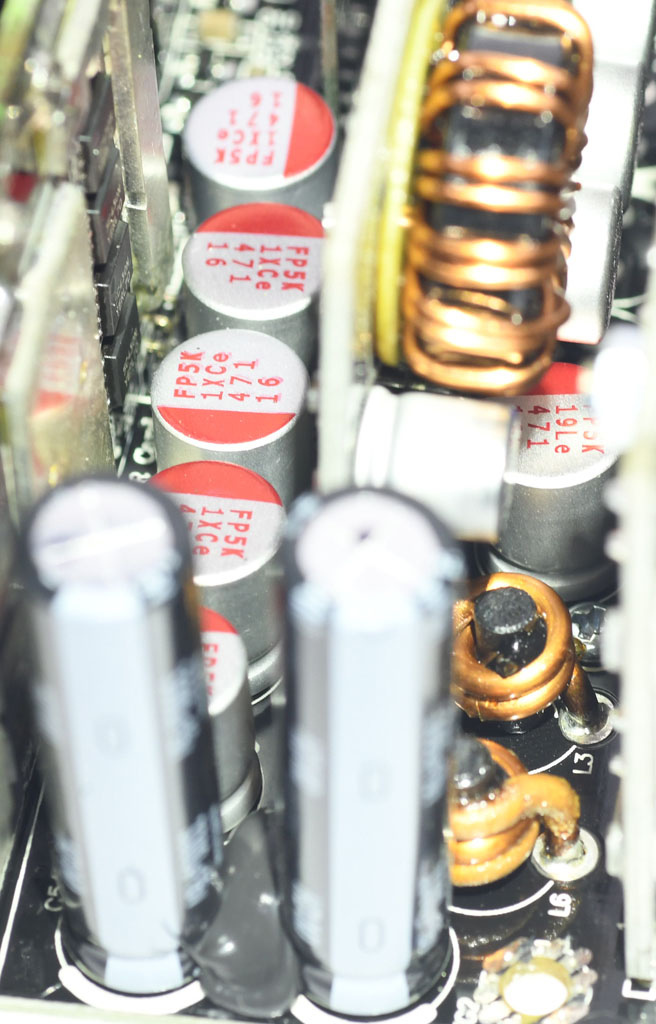

▼12V輸出濾波電路用Nichicon固態電容及電感

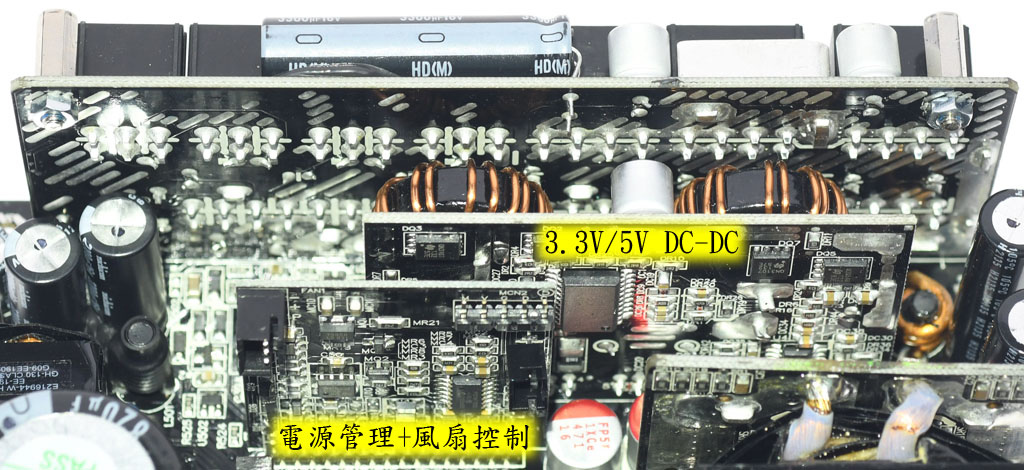

▼模組化輸出插座板後方有3.3V/5V DC-DC子卡及電源管理/風扇控制子卡,子卡之間未配置隔板

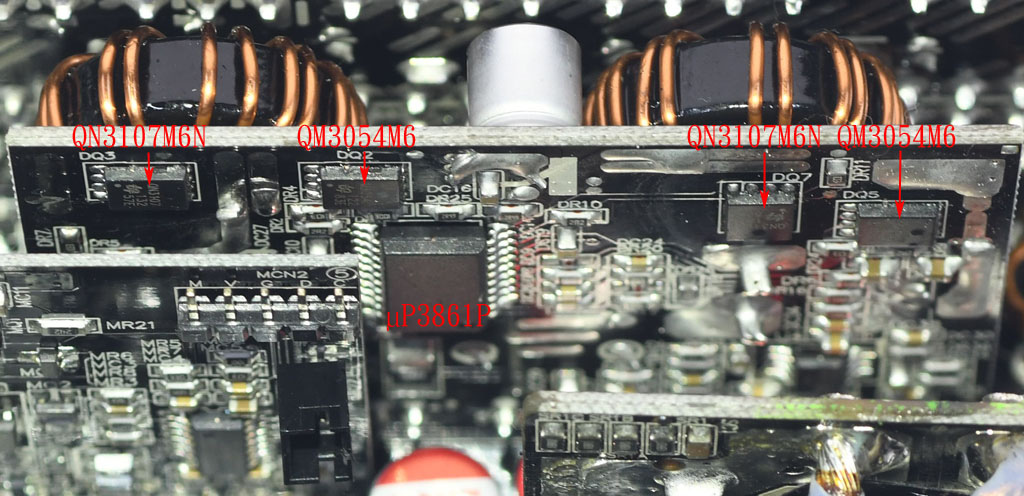

▼3.3V/5V DC-DC子卡這一面µPI µP3861P控制3.3V/5V的兩組DC-DC功率元件,每組配置1顆UBIQ QM3054M6 MOSFET及1顆UBIQ QN3107M6N MOSFET。另一面有環形電感及固態電容

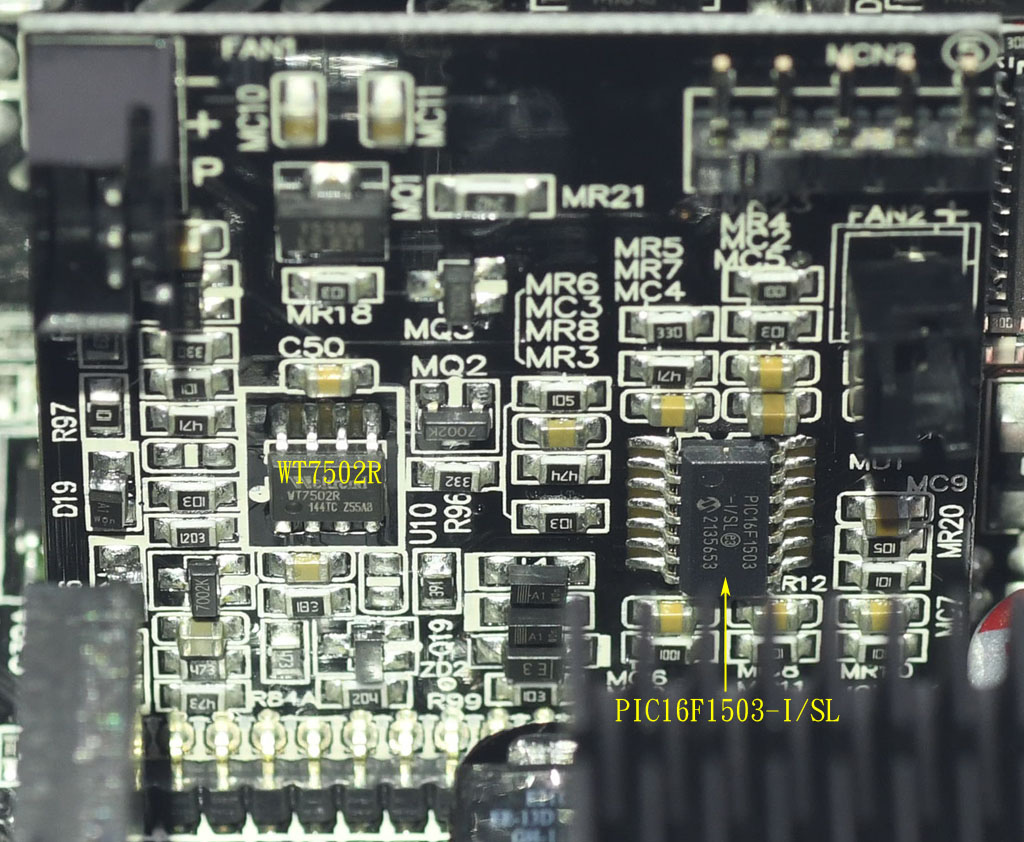

▼電源管理/風扇控制子卡上有Weltrend WT7502R電源管理IC,負責監控輸出電壓、接受PS-ON信號控制、產生Power Good信號。還配置了一顆Microchip PIC16F1503-I/SL 8位元微控制器

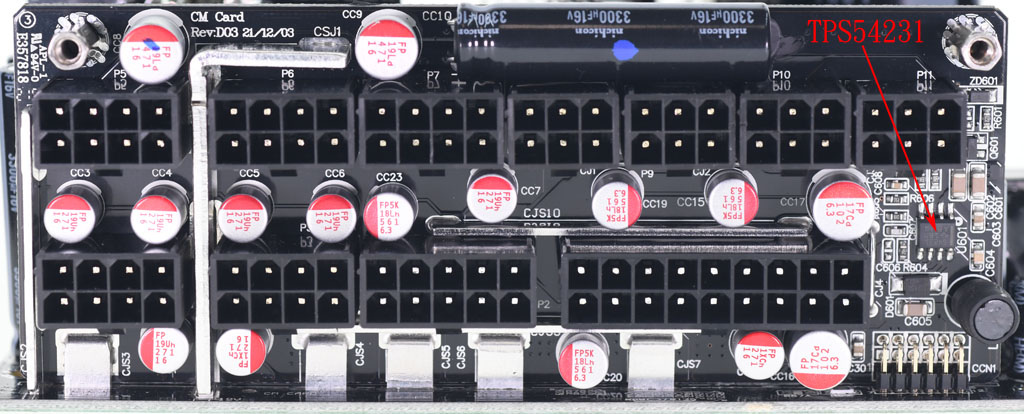

▼模組化輸出插座板正面配置5支實心金屬條增加強度及提高載流,與主電路板相接處使用實心金屬條及金屬插針連接,正面右下角處有TI TPS54231構成的-12V DC-DC,插座之間安置16顆Nichicon固態電容及1顆臥式安裝的Nichicon電解電容,加強輸出濾波/退耦效果

接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

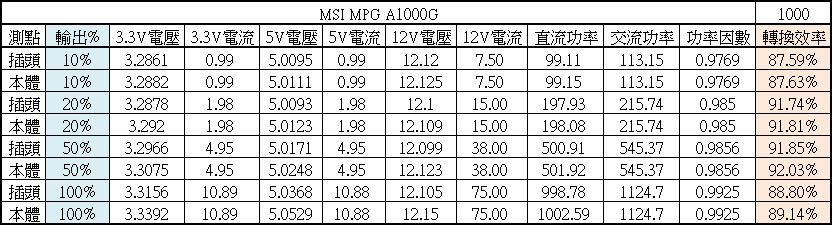

▼MSI MPG A1000G 1000W於20%/50%/100%下效率分別為91.74%/91.85%/88.8%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.04%至0.34%的影響

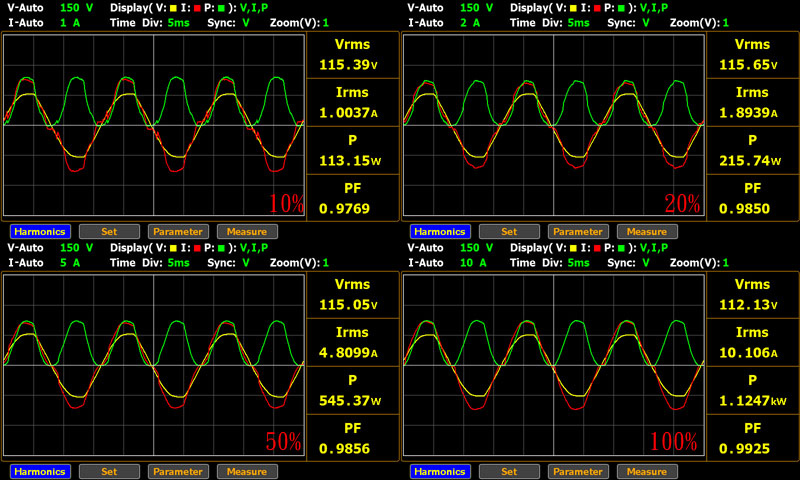

▼MSI MPG A1000G 1000W於10%、20%、50%、100%的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50%輸出下功率因數為0.9856,符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求

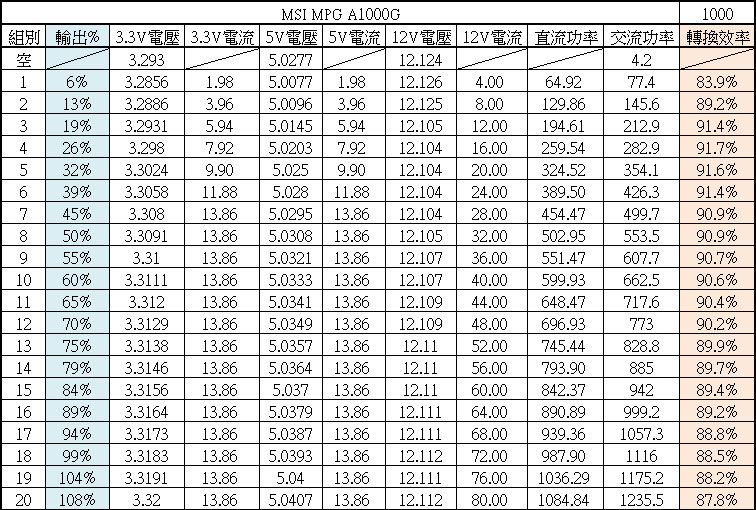

▼綜合輸出負載測試,輸出45%時3.3V/5V電流達14A以後就不再往上加,3.3V/5V/12V電壓記錄如下表

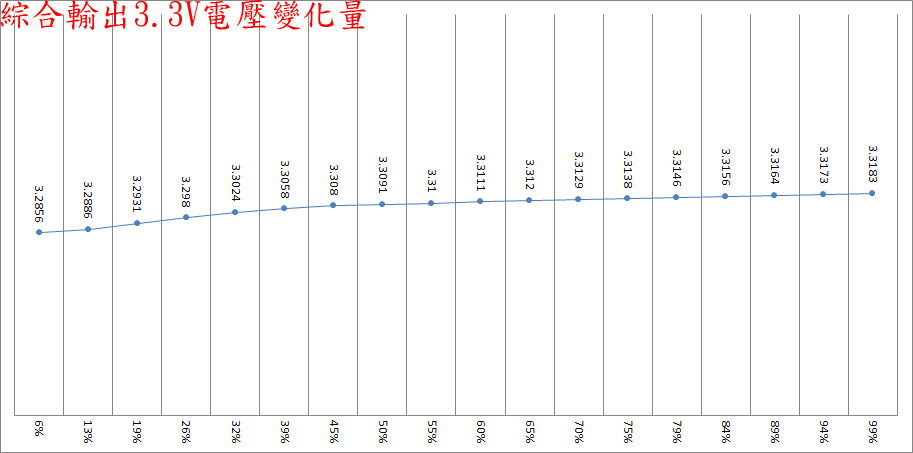

▼綜合輸出6%至99%之間3.3V輸出電壓最高與最低點差異為32.7mV

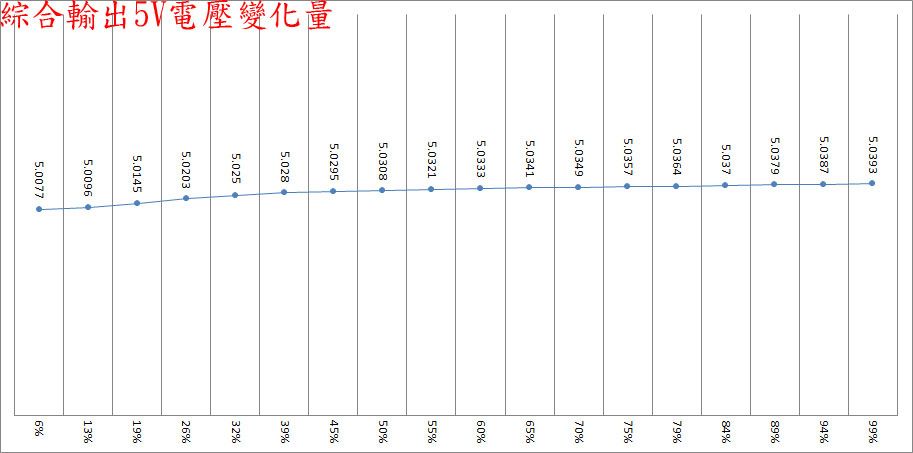

▼綜合輸出6%至99%之間5V輸出電壓最高與最低點差異為31.6mV

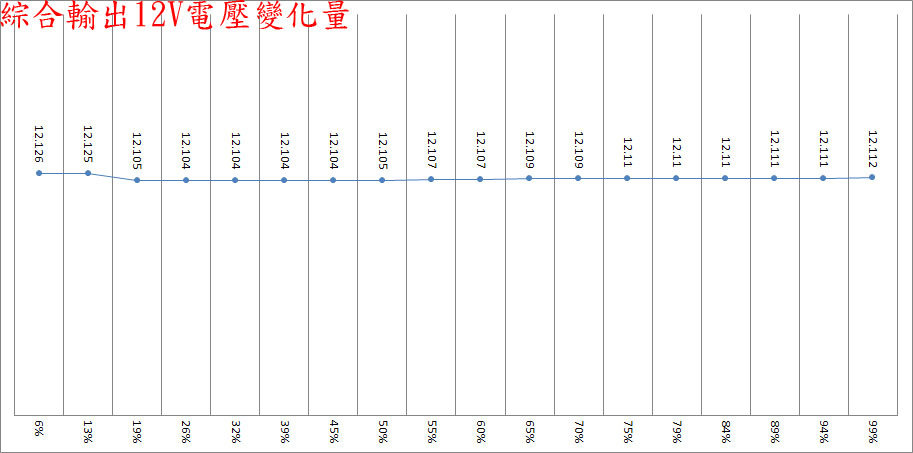

▼綜合輸出6%至99%之間12V輸出電壓最高與最低點差異為22mV

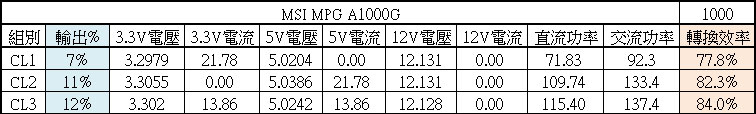

▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)

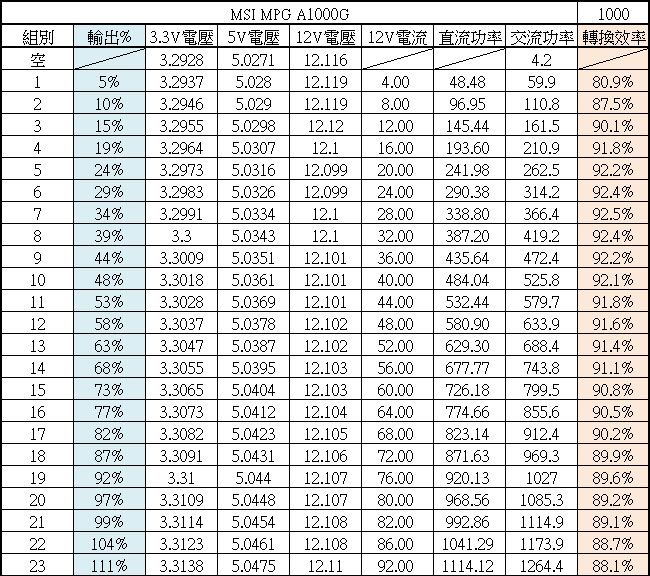

▼純12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表

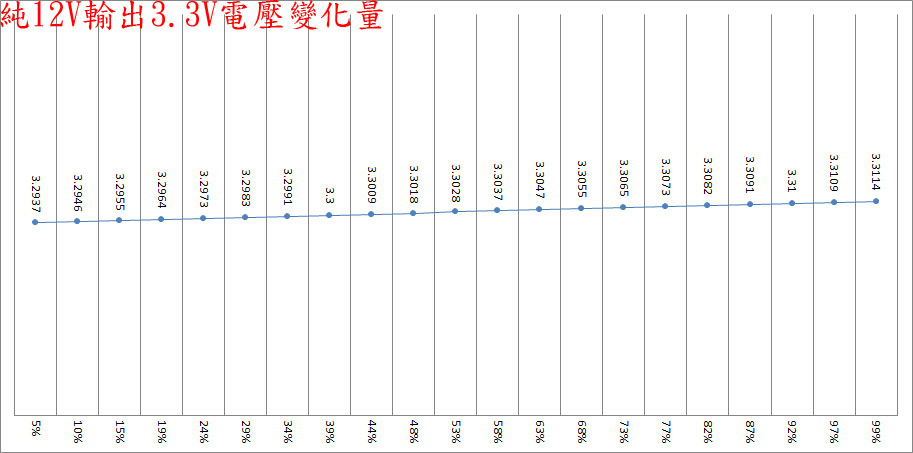

▼純12V輸出5%至99%之間3.3V輸出電壓最高與最低點差異為17.7mV

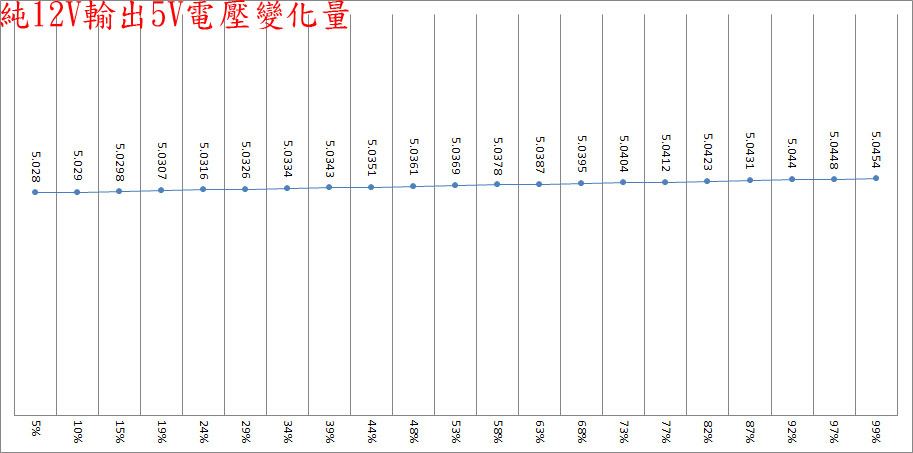

▼純12V輸出5%至99%之間5V輸出電壓最高與最低點差異為17.4mV

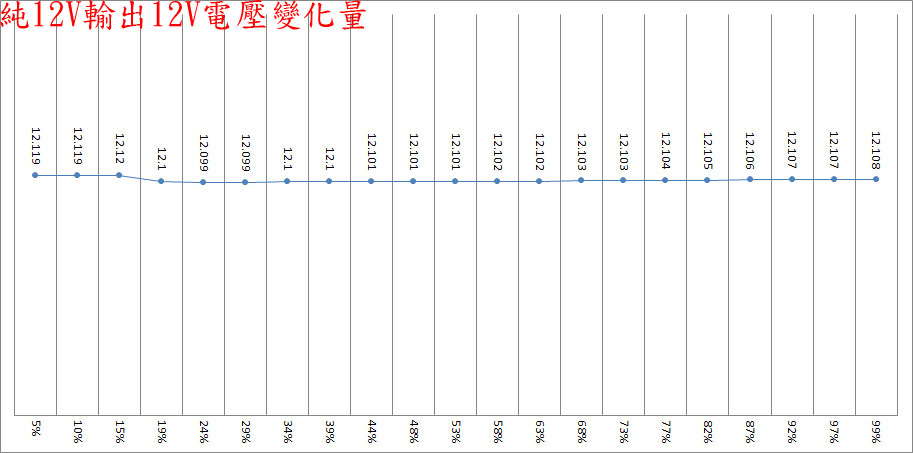

▼純12V輸出5%至99%之間12V輸出電壓最高與最低點差異為21mV

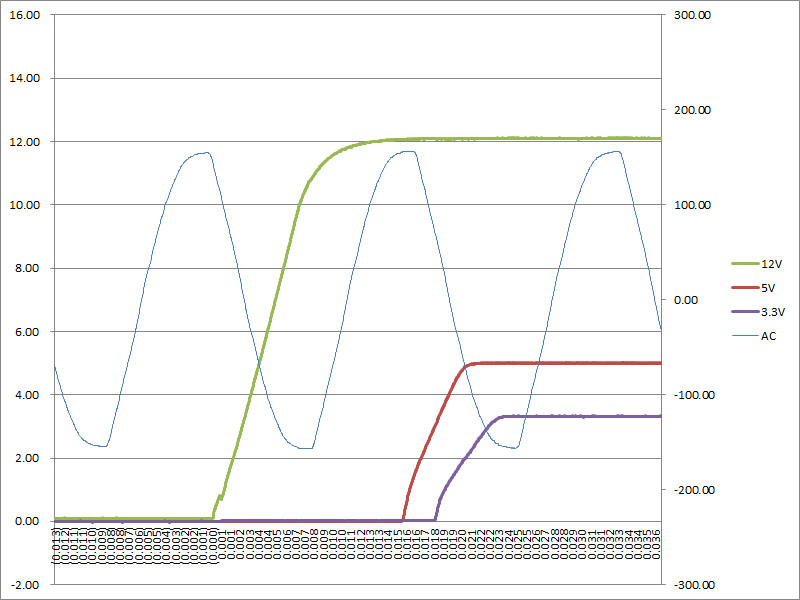

▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/72A滿載輸出下各電壓上升時間圖,從12V開始上升處當成起點(0.000s)時,12V上升時間為17ms,5V與3.3V上升時間為7ms

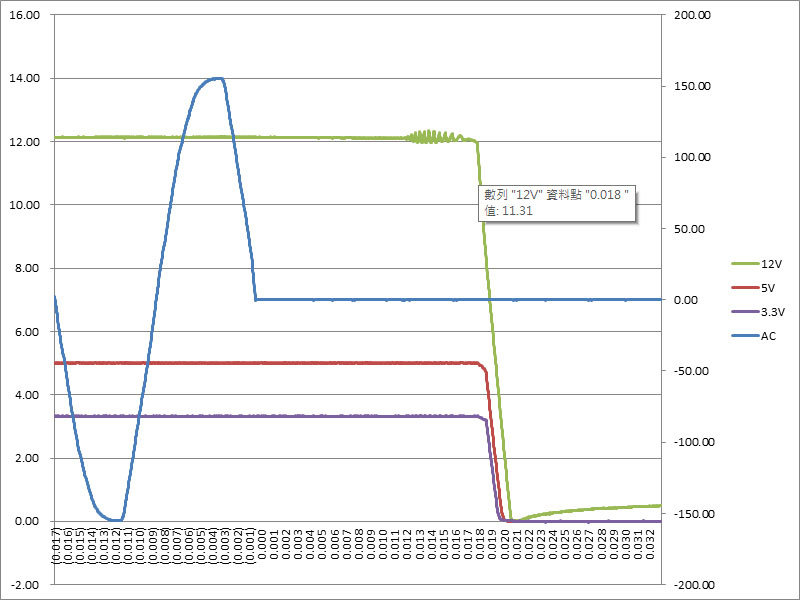

▼3.3V/14A、5V/14A、12V/72A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於12ms開始出現波動,18ms低於11.4V(圖片中資料點標籤)


以下波形圖,CH1黃色波形為動態負載電流變化波形,CH2藍色波形為12V電壓波形,CH3紫色波形為5V電壓波形,CH4綠色波形為3.3V電壓波形

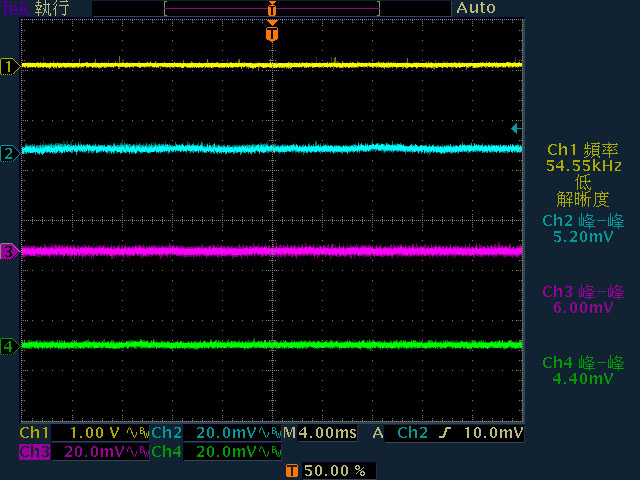

▼輸出無負載時,無明顯漣波

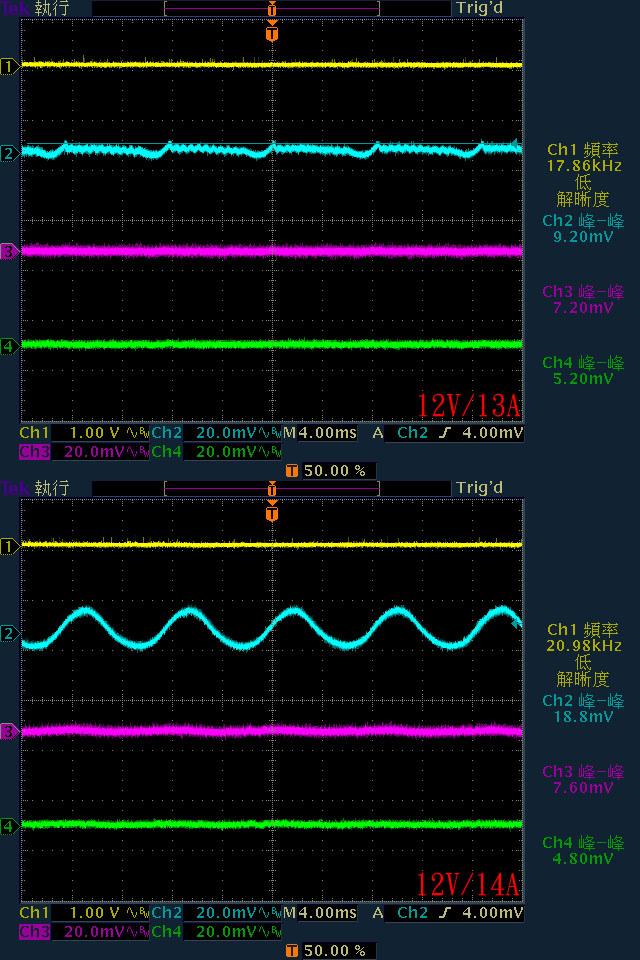

▼輸出達12V/13A時,開始出現漣波(上圖);輸出12V/14A及以上漣波波型不變(下圖)

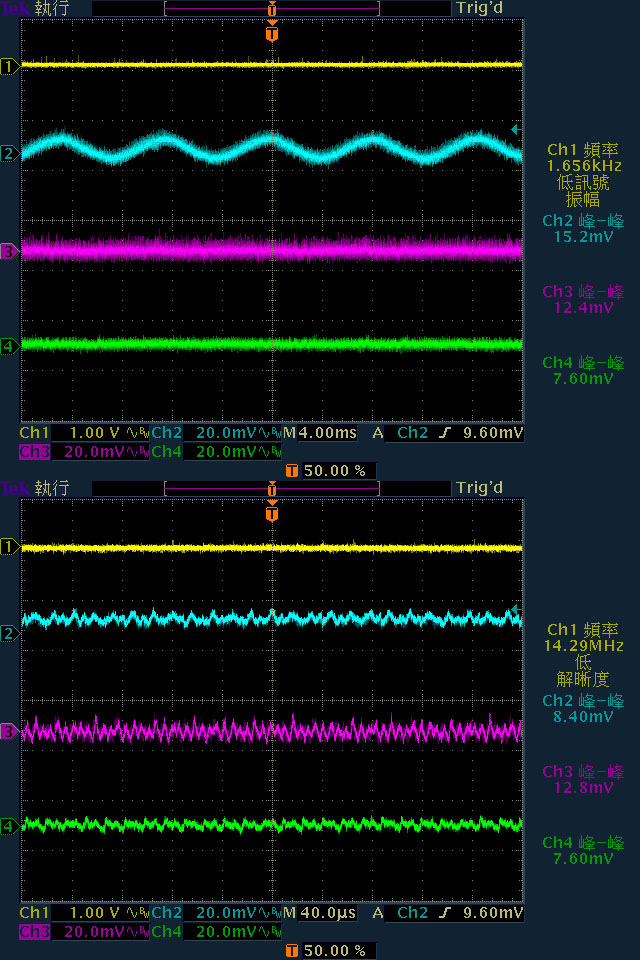

▼於3.3V/14A、5V/14A、12V/72A(綜合全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為15.2mV/12.4mV/7.6mV,高頻漣波分別為8.4mV/12.8mV/7.6mV

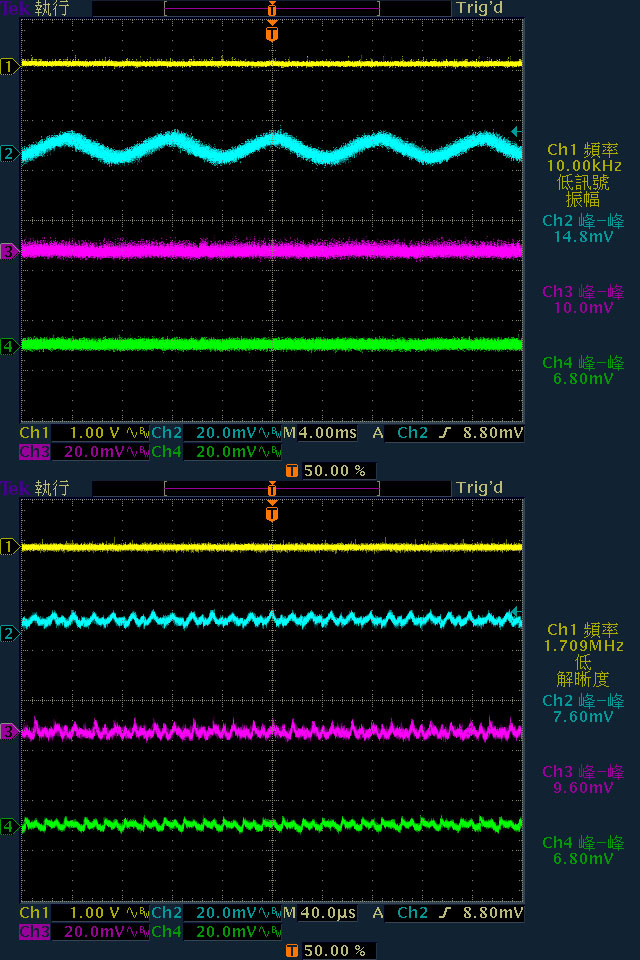

▼於12V/82A(純12V全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為14.8mV/10mV/6.8mV,高頻漣波分別為7.6mV/9.6mV/6.8mV


▼3.3V啟動動態負載(上圖),變動範圍5A至15A,維持時間500微秒,最大變動幅度為536mV,同時造成5V產生360mV、12V產生304mV的變動。5V啟動動態負載(下圖),變動範圍5A至15A,維持時間500微秒,最大變動幅度為594mV,同時造成3.3V產生352mV、12V產生314mV的變動

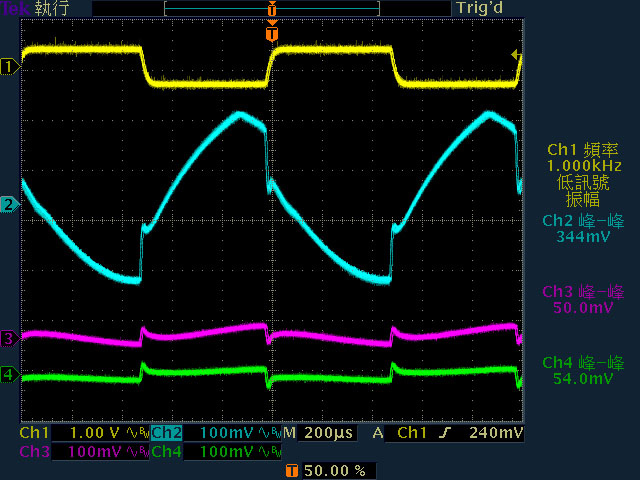

▼12V啟動動態負載,變動範圍5A至25A,維持時間500微秒,最大變動幅度為344mV,同時造成3.3V產生54mV、5V產生50mV的變動

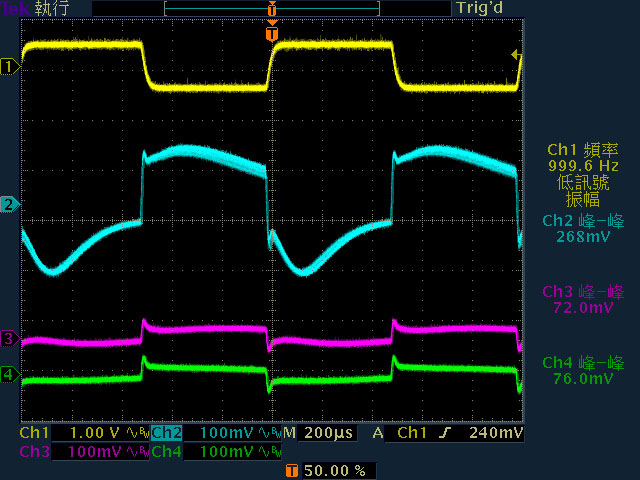

▼12V啟動動態負載,變動範圍25A至50A,維持時間500微秒,最大變動幅度為268mV,同時造成3.3V產生76mV、5V產生72mV的變動


▼12V啟動動態負載,變動範圍35A至70A,維持時間500微秒,最大變動幅度為316mV,同時造成3.3V產生106mV、5V產生100mV的變動

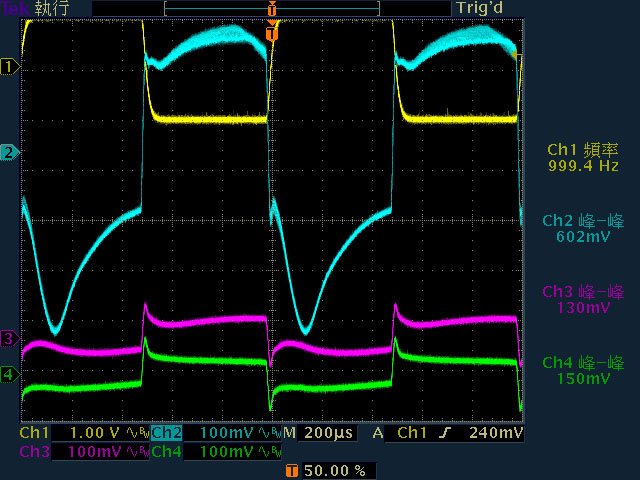

▼12V啟動動態負載,變動範圍10A至70A,維持時間500微秒,最大變動幅度為602mV,同時造成3.3V產生150mV、5V產生130mV的變動

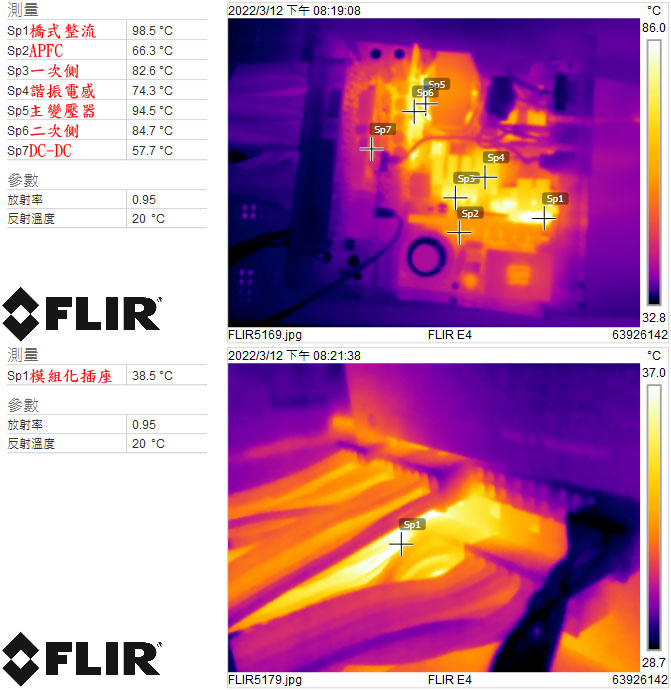

▼電源供應器滿載輸出下內部(上圖)及模組化插座(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

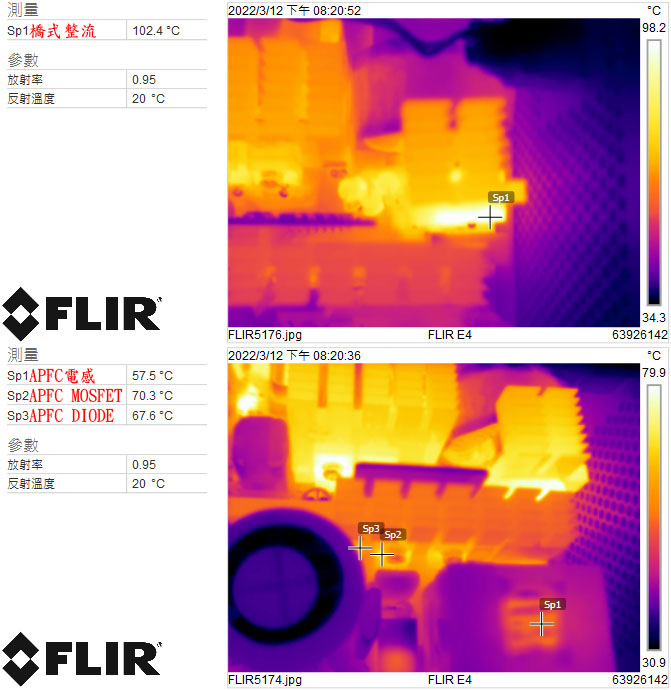

▼電源供應器滿載輸出下橋式整流(上圖)及APFC電感/MOSFET/DIODE(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

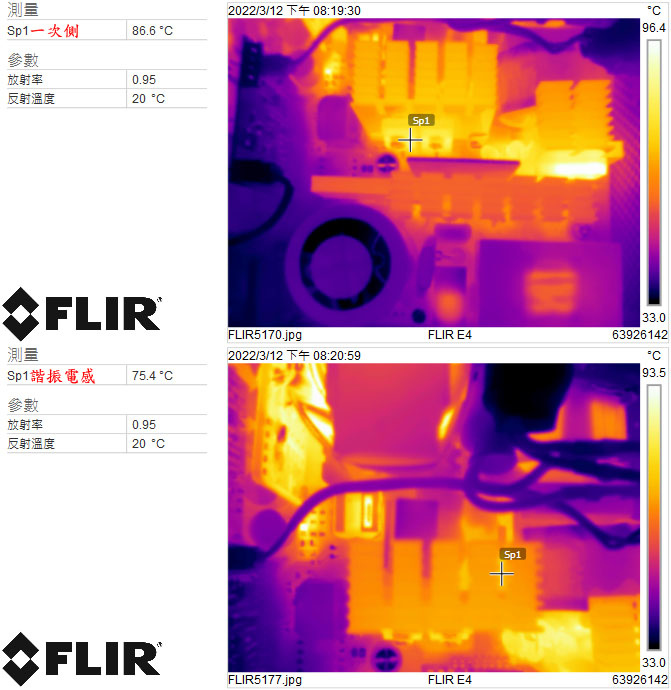

▼電源供應器滿載輸出下一次側(上圖)及諧振電感(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

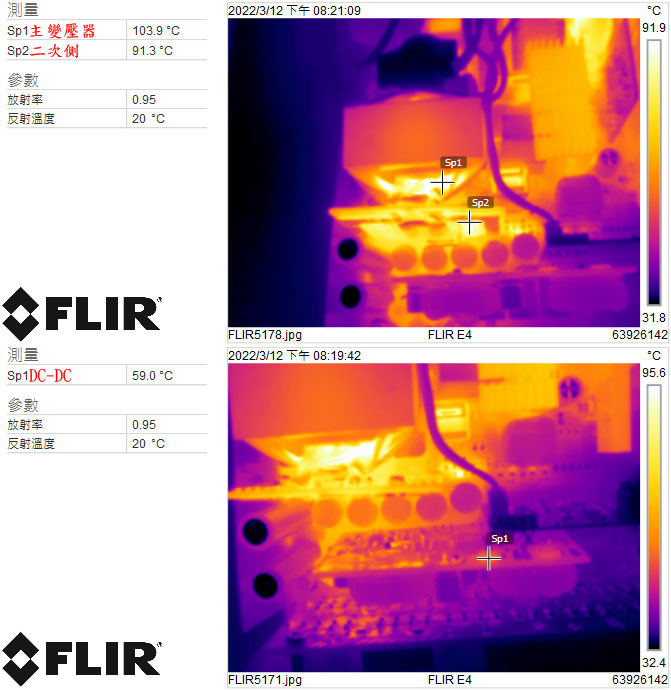

▼電源供應器滿載輸出下主變壓器/二次側(上圖)及DC-DC(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

本體及內部結構心得小結:
◆採用全模組化設計,搭配黑色帶狀模組化線組。具備2個EPS 4+4P、7個PCIE 6+2P(其中3個為單頭線組)、12個直角SATA、4個省力易拔大4P、1個小4P,但是因為模組化輸出插座配置數量的緣故,使用1個EPS 4+4P時可配到6個PCIE 6+2P,使用2個EPS 4+4P時可配到5個PCIE 6+2P
◆直接在安裝散熱風扇的外殼上沖壓多個反斜線條狀通風開口
◆交流輸入插座後方焊點加上X/Y電容。X電容底部小電路板上有X電容放電IC。X電容、磁芯、插片式連接器、風扇模式開關及其線路、保險絲、突波吸收器均有包覆絕緣套管,輸入插座焊點處未包覆套管
◆大部分主要元件都移到電路板正面,電路板背面焊點做工良好,大電流路徑有敷錫,12V電流路徑敷錫外還增加金屬板
◆採用APFC、半橋諧振架構、同步整流輸出12V,並透過DC-DC轉換3.3V/5V/-12V
◆APFC功率元件使用VISHAY及ON SEMI,一次側及12V同步整流MOSFET使用ON SEMI,3.3V/5V DC-DC MOSFET使用UBIQ,-12V DC-DC使用TI,APFC與一次側均使用全絕緣封裝MOSFET
◆內部固態及電解電容均採用日系品牌
◆二次側電源管理IC可偵測輸出電壓是否在正常範圍,並額外配置8位元微控制器
◆模組化插座板與主電路板透過實心金屬條及金屬插針連接

各項測試結果簡單總結:
◆MSI MPG A1000G 1000W於20%/50%/100%下效率分別為91.74%/91.85%/88.8%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆MSI MPG A1000G 1000W的功率因數修正,滿足80PLUS金牌認證要求輸出50%下功率因數需大於0.9
◆偏載測試,12V維持空載,測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均無出現超出±5%範圍情形
◆電源啟動至綜合全負載輸出狀態,12V上升時間為17ms,3.3V/5V上升時間為7ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷,12V於12ms開始出現波動,18ms低於11.4V
◆無負載時輸出無明顯漣波;輸出達12V/13A時開始出現漣波;輸出12V/14A及以上漣波波型不變;於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為15.2mV/12.4mV/7.6mV;於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為14.8mV/10mV/6.8mV
◆3.3V/5V動態負載測試,變動範圍5A至15A,維持時間500微秒,最大變動幅度分別為536mV/594mV
◆12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為344mV
◆12V動態負載測試,變動範圍25A至50A,維持時間500微秒,最大變動幅度為268mV
◆12V動態負載測試,變動範圍35A至70A,維持時間500微秒,最大變動幅度為316mV
◆12V動態負載測試,變動範圍10A至70A,維持時間500微秒,最大變動幅度為602mV
◆熱機下3.3V過電流截止點在32A(145%),5V過電流截止點在31A(141%),12V過功率截止點在105A(126%)

報告完畢,謝謝收看
