這一篇本來想偷懶不寫的

但是最近實在沒有新梗來填格子

所以想一想...就挖出照片來寫一寫吧

這一張主機板其實在之前測試Contac 30時出現過

是我為一位遠在中部的朋友準備的工作用機

所以BIOS部份會再另開一篇來聊(等我去中部再幫他調教過)

主機板包裝樣式是ASUS近期的風格

nEO_IMG_DSC_3031

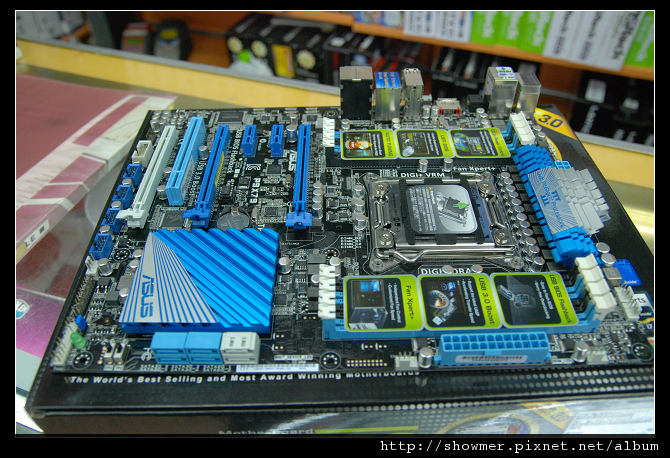

中階定位的藍色基調主機板

nEO_IMG_DSC_3004

算是很大片的散熱器...但狐仔自以為表面積有點少

實工作時...手觸溫度不高...所以應該算是夠用了

nEO_IMG_DSC_3005

仍然只提供兩個SATA6G

雖然對一般的user來說是夠用了...畢竟很少user會一次買六顆SSD裝在同一台電腦玩的

nEO_IMG_DSC_3007

ASUS很強調的EPU與TPU技術...在主機板上設置了開關(這點個人覺得蠻好的)

nEO_IMG_DSC_3019

nEO_IMG_DSC_3017

nEO_IMG_DSC_3006

已成標準配備的MemOK

nEO_IMG_DSC_3030

空焊的19pin前USB接口(不知道這系列要到哪個版本才會有)

雖然現在有前置19pin的機箱還不多...但仍然覺得有些空虛感

nEO_IMG_DSC_3029

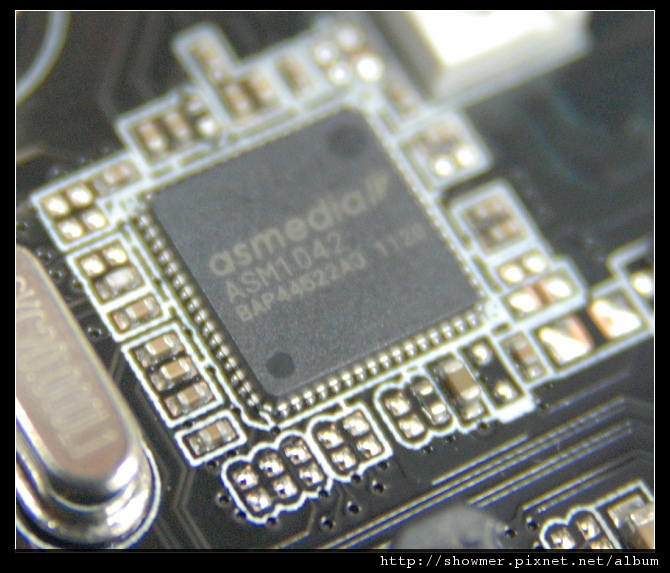

仍然使用asmedia的USB3.0晶片

nEO_IMG_DSC_3013

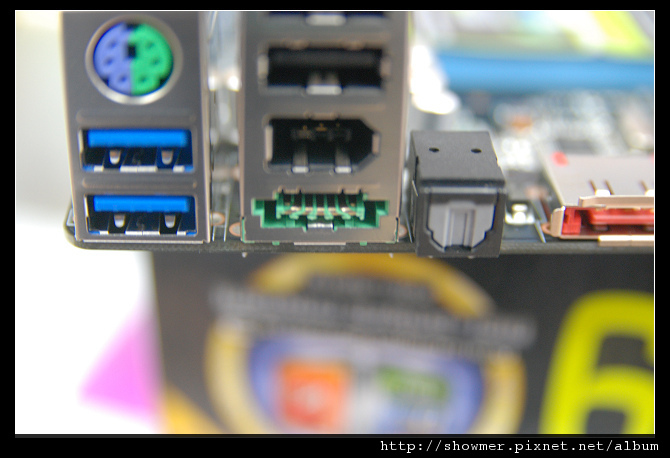

同時也採用了asmedia的ASM1061 SATA晶片還做出兩個Esata接口

其中一個還是power esata(綠色接口)

nEO_IMG_DSC_3016
nEO_IMG_DSC_3022 nEO_IMG_DSC_3028

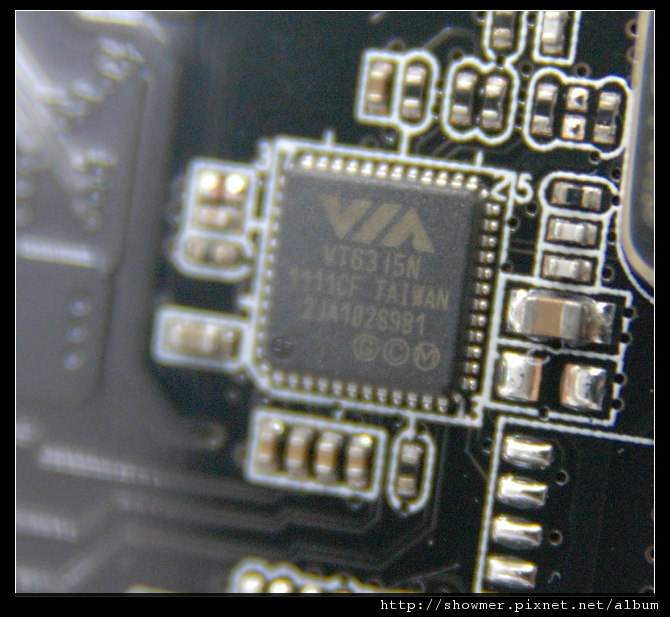

VIA的1394(這介面現在已經很少見了)

nEO_IMG_DSC_3025

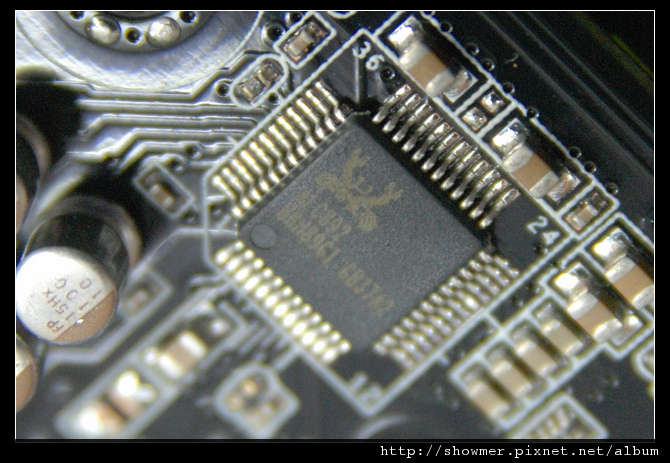

ALC892的音效

nEO_IMG_DSC_3015

電源區的用料...壓在上面的散熱器個人蠻喜歡那造型的

nEO_IMG_DSC_3008

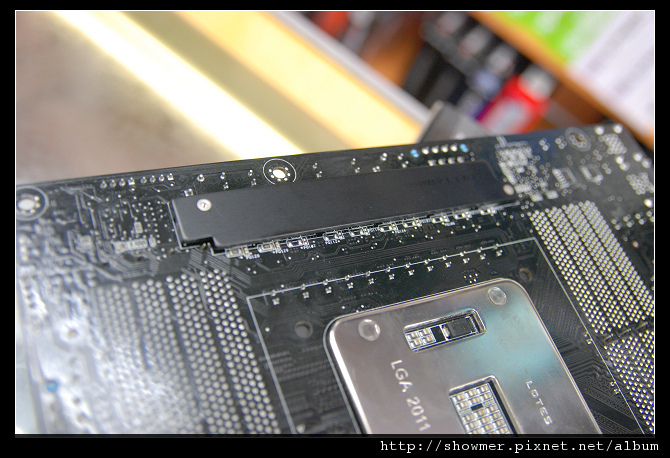

底部有扣板可以確保散熱器能貼實在該緊貼的地方

nEO_IMG_DSC_3020

近來三大廠很愛用的板上印PCIEX16但其實只有8X的插槽

ASUS這一張板子有做出不同的色調...應該算是有警示宣告

nEO_IMG_DSC_3024

nEO_IMG_DSC_3026

以上為此主機板的概觀

接下來的BIOS的內容會在下一篇文送上

如果您有興趣了解再前往觀賞^^
