Apple開始於2012年發表的裝置上，使用專屬Lightning接頭取代使用多年的30pin連接器，針腳為8pin，正反面皆可以插入，Lightning內建認證晶片，當插上裝置時，會執行認證程序，只有通過認證後，才可以正常對裝置進行充電及傳輸，自iOS7以後的系統，傳輸線必須要有MFi認證才可以進行充電及傳輸，所以目前市面上第三方供應商(也就是俗稱的副廠)Lightning線會強調MFi認證，同時也會印上如下圖的認證圖樣，表示是Apple認可的Lightning充電傳輸線

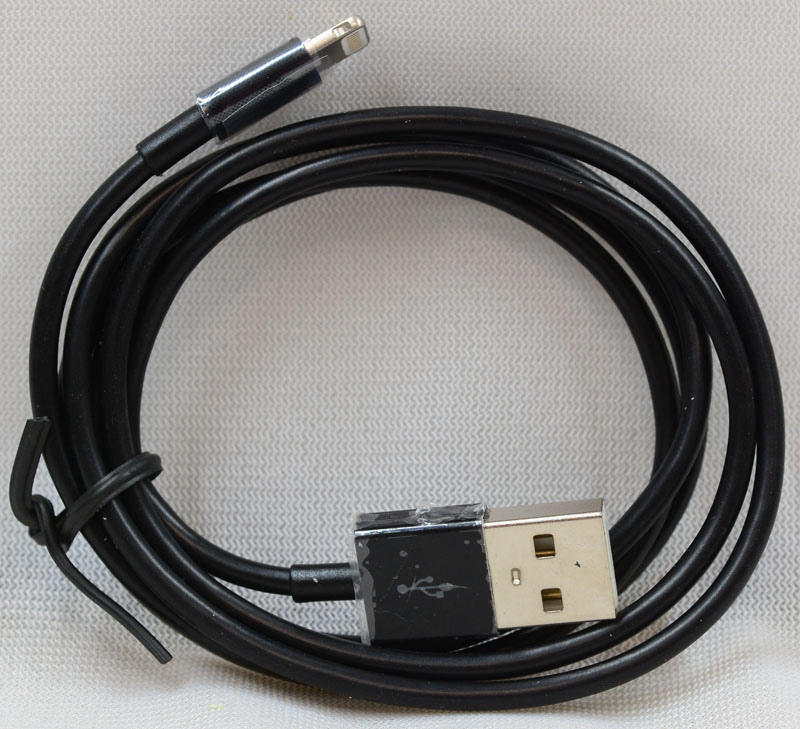

只有經過MFi認證，才可以取得Lightning插頭材料，未經過認證的線，大部分的Lightning插頭都比較粗製濫造，如下圖

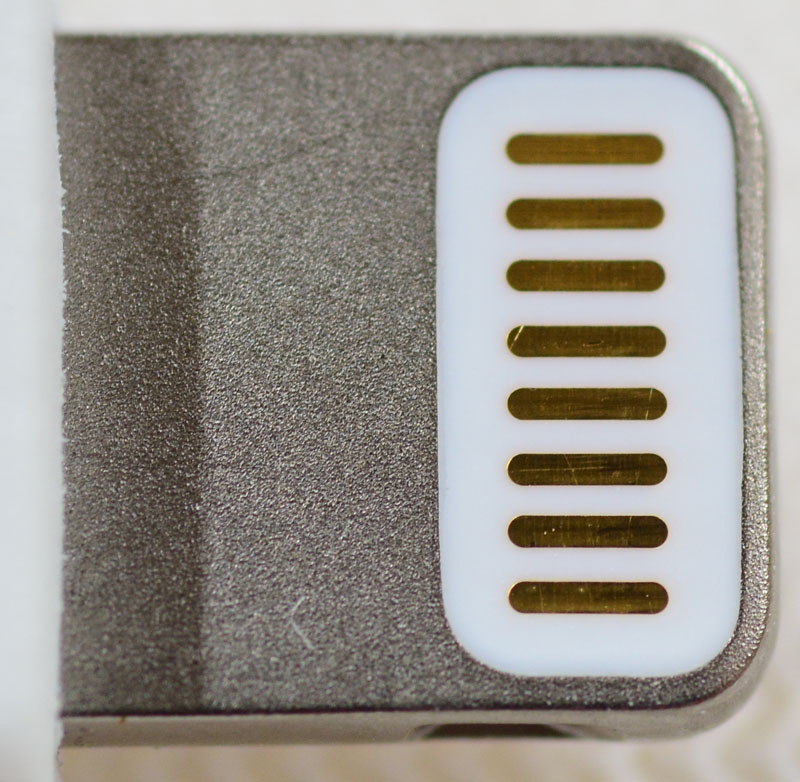

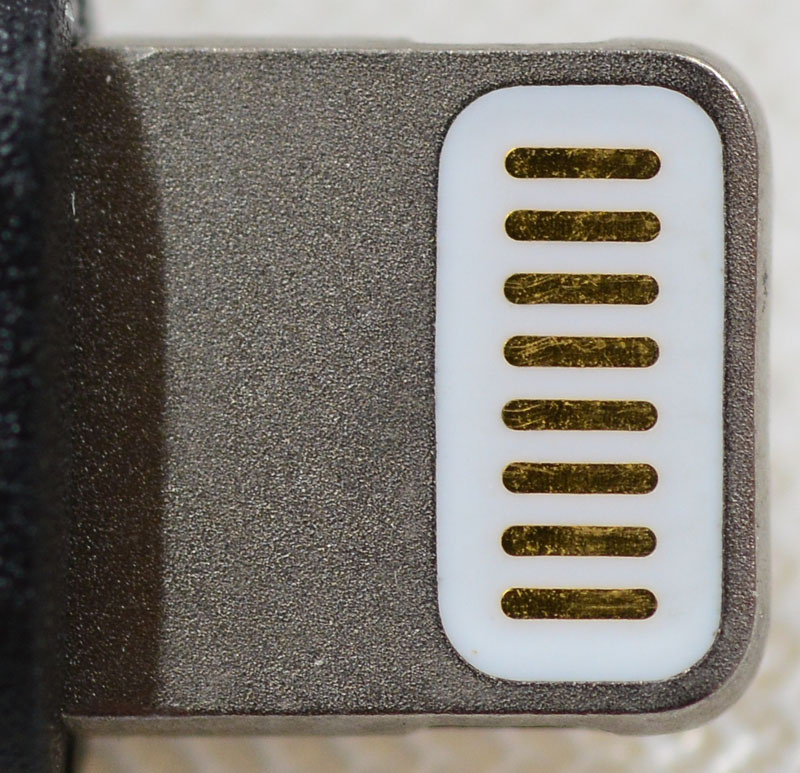

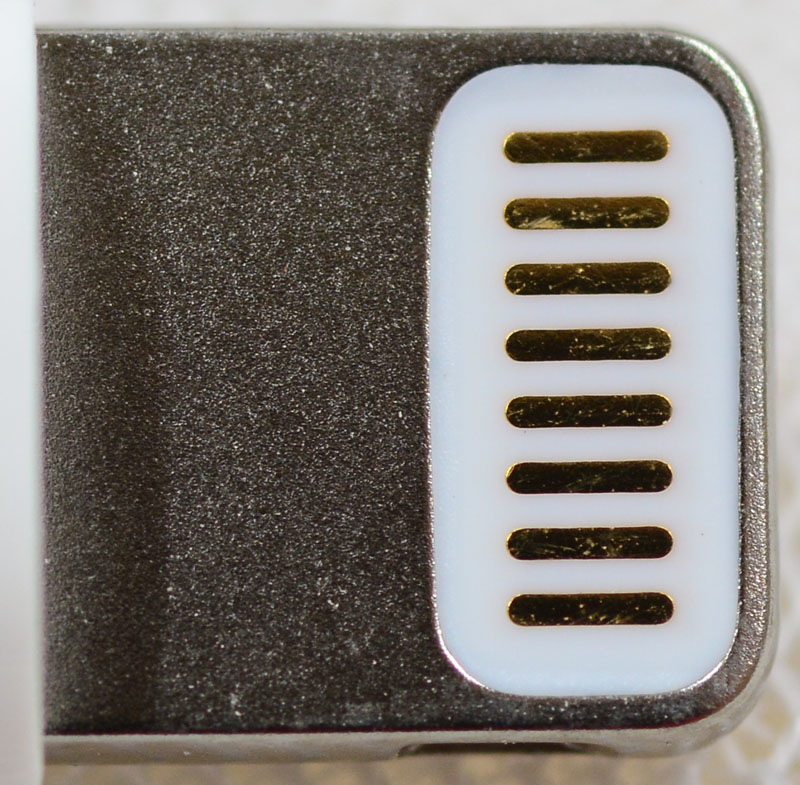

接觸用的金手指並不平滑，金屬外殼與白色絕緣塑膠部分未完全密合
側邊也可以看到縫隙
這類未經認證線材除了無法正常充電及傳輸外，其接頭也有造成裝置上Lightning插座損壞的風險
以下是13款Apple Lightning線的產品實拍
1.amber崴寶亮鑽極速快充/傳輸線ALT-U01
使用透明外盒，可以直接看到內部線材，正面白色貼紙內有產品各項主要特點，下方有認證圖樣
背面透過產品分解圖進行解說
線材本體為黑色，兩端的插頭使用了鋅金屬外殼，增加接頭強度及產品質感
Lightning頭近照
2.Apple原廠Lightning線
散裝的原廠線裝在鋁箔袋中

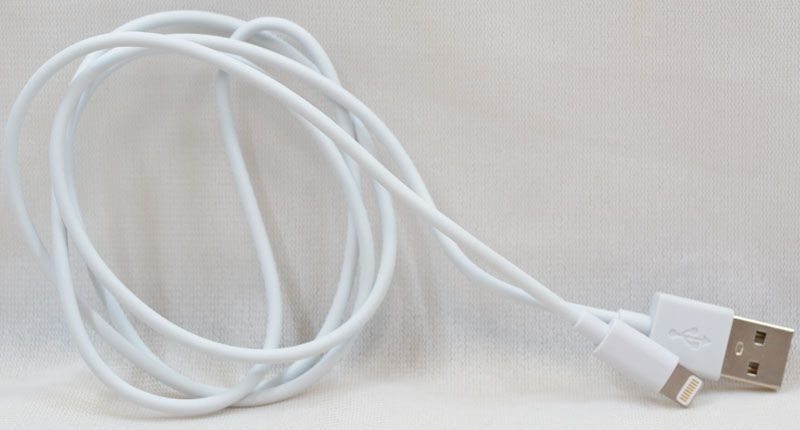

線材本體外觀
Lightning頭近照
3.Hawk浩客Lightning伸縮充電傳輸線04-HRL120BK
包裝正面，右上為認證圖樣

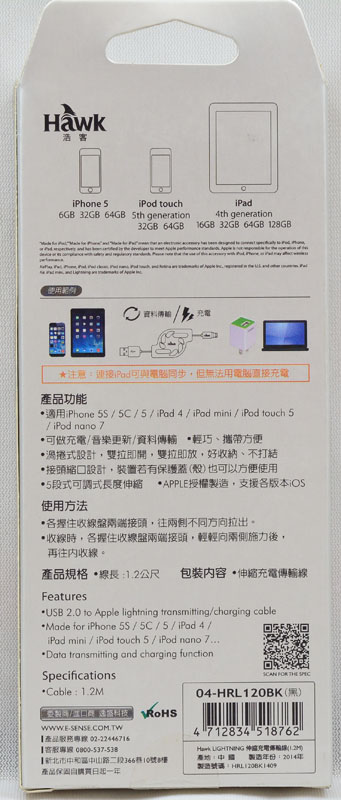

包裝背面有產品功能、使用方法及規格
線材本體，中央為收納彈簧捲線輪，使用時自兩端均勻拉出
Lightning頭近照
4.Homtime O2充電傳輸線
外盒正面，認證圖樣印在產品名稱下方，下方搭配線材接頭實體照片
外盒背面，下方圖形說明隨附攜帶包使用方式
隨附黑色攜帶包正面有Homtime字樣
線材本體用一條紅色整線帶固定
線材兩端靠近接頭加上了密圈數彈簧，強化線材對彎折的抵抗能力
Lightning頭近照
5.i-gota充電傳輸線ASIP6MF-01

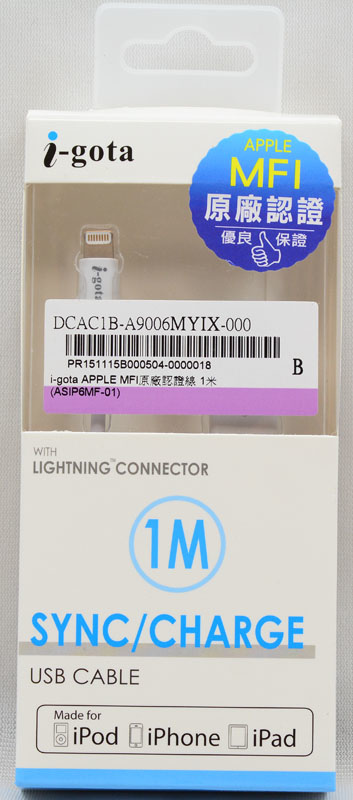

外盒正面，認證圖樣印在最下方
外盒背面
線材本體，Lightning插頭上印有i-gota字樣
Lightning頭近照
6.innfact橘色閃電快速充電
看到產品包裝，第一眼令人想到的是濕紙巾，可以隱約看到內部線材

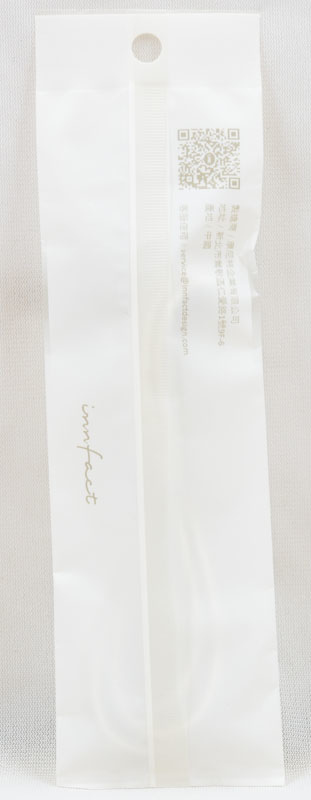

包裝袋背面有QR碼可以掃描
線材本體，Lightning插頭上有閃電刻印
USB A插頭上有innfact雷射刻印
Lightning頭近照
7.LTNLab充電傳輸線LLAB-B10
外盒正面，認證圖樣及產品實體圖片剛好被條碼貼紙蓋住
外盒背面
線材本體為黑色，造型與Apple原廠線十分接近，在Lightning插頭端有打上英文字母”L”的藝術字形
Lightning頭近照
8.OEO DESIGN充電傳輸線OEO81372
外盒正面有透明窗可以看到線材本體，認證圖樣印在最下方

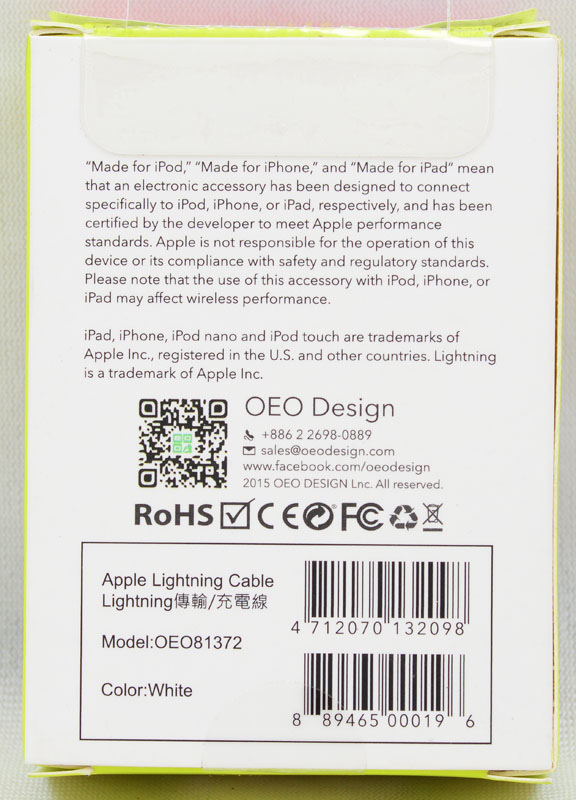

外盒背面
線材本體，採短線設計，Lightning插頭上印上oeo字樣
Lightning頭近照
9.Power 4充電傳輸線WPL023
外盒正面有透明窗可以看到線材本體，認證圖樣印在最下方
外盒背面
線材本體
Lightning頭近照
10.PQI i-Cable Metallic 100充電傳輸線

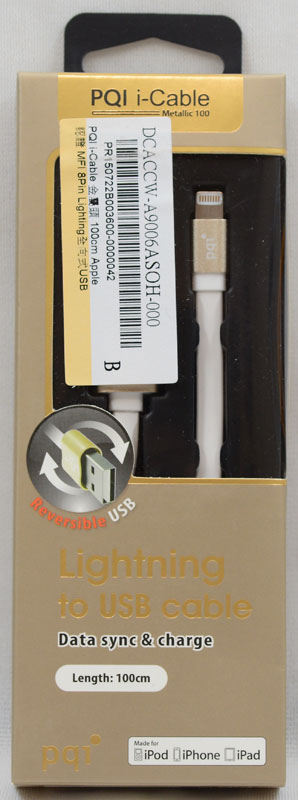

外盒正面，有透明窗可以看到實體，另外以圖形強調USB A頭端也可以雙向插入，認證圖樣印在右下處

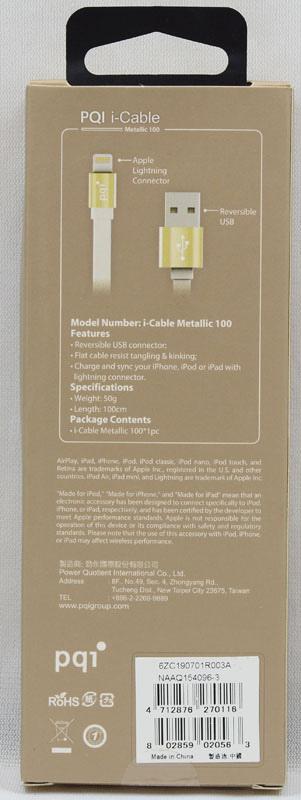

外盒背面

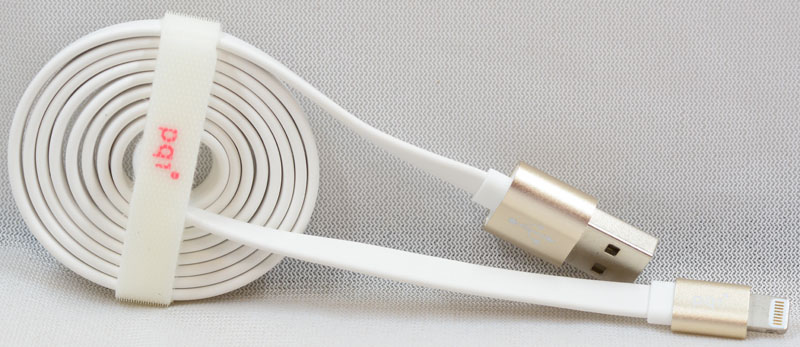

本體採扁平線材，隨附整線束帶

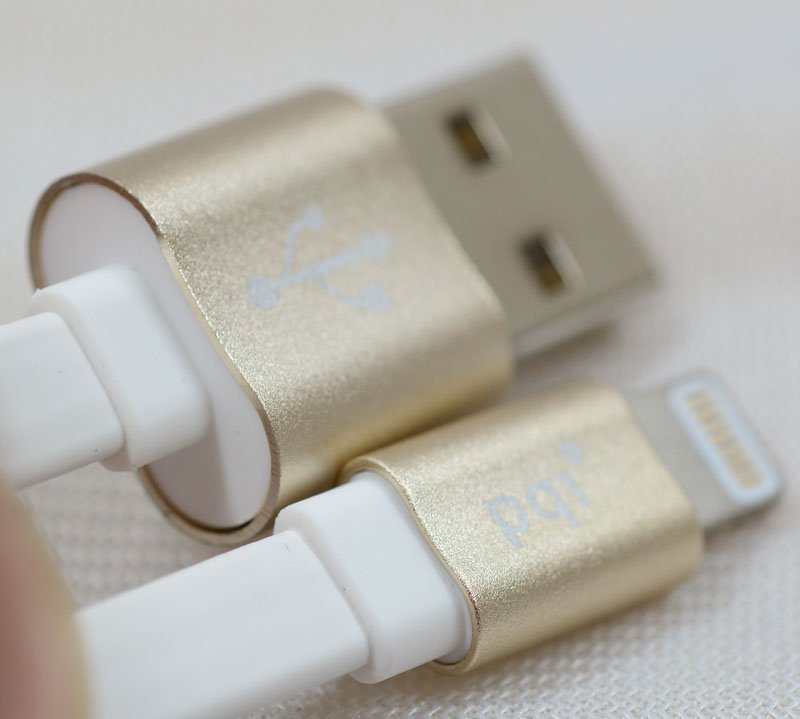

兩端接頭的鋁合金外殼採8字圓弧設計
USB A頭採用正反雙向可插入設計
Lightning頭近照
11.zmi紫米AL821充電傳輸線
外盒正面，單純只有產品品牌、名稱及照片
認證圖樣印在外盒背面
包裝內線材本體用紙做的固定環束著
Lightning頭近照
12.易觸磁吸雙向正反插充電傳輸線
外盒正面
外盒背面
線材本體，隨附白色整線束帶，Lightning頭為分離式

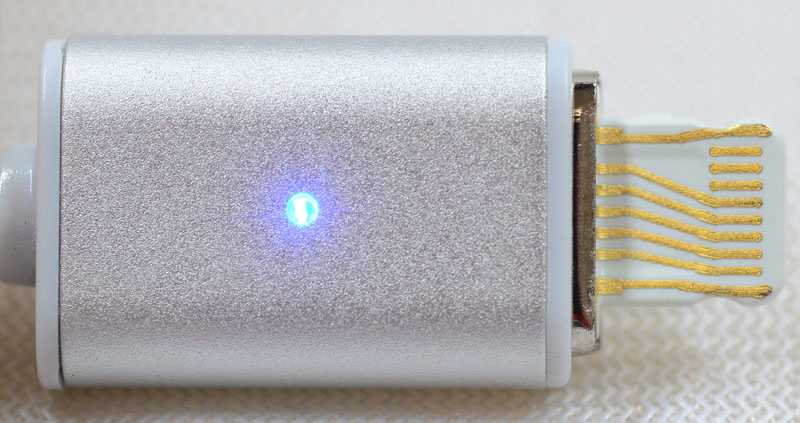

插上電源後，靠近Lightning端插頭會有藍色指示燈會亮起
Lightning插頭另一面沒有東西

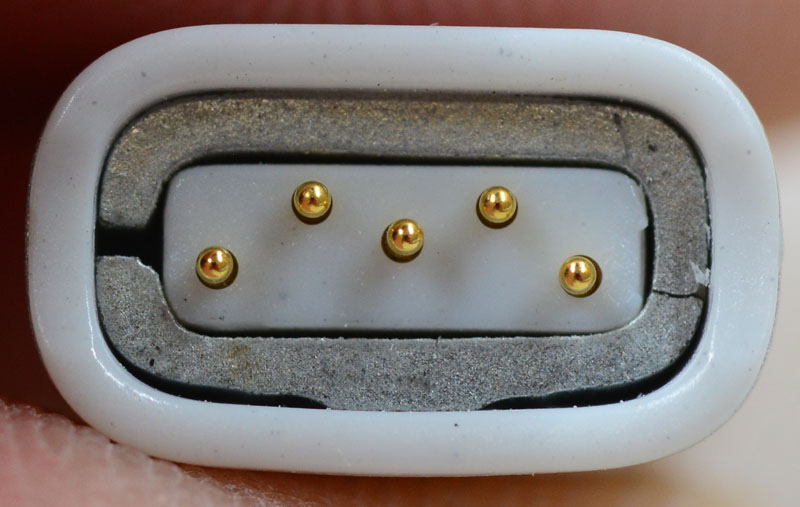

插頭端接觸點，周圍銀色物體是磁鐵
Lightning端設計正反都可以連接的兩組對稱接觸點

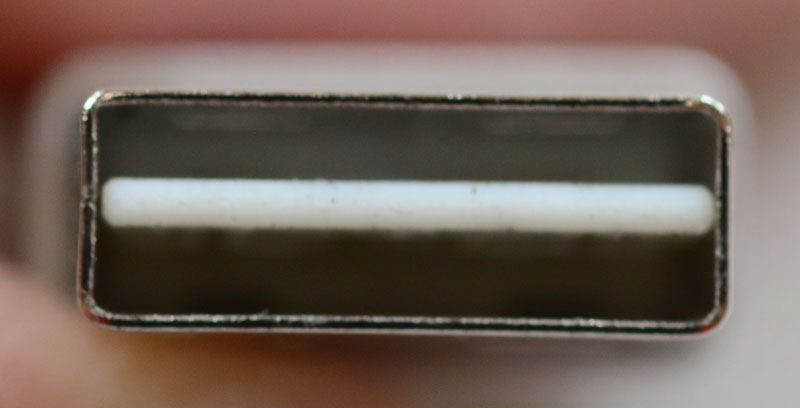

USB A端也是採雙向均可插的設計
Lightning頭近照，與標準的接頭形式設計不同
13.Avier AU8510-RGPL資訊月限定版充電傳輸線
採用袋式包裝，貼紙上面充做包裝吊掛孔，認證圖樣印在標籤下方

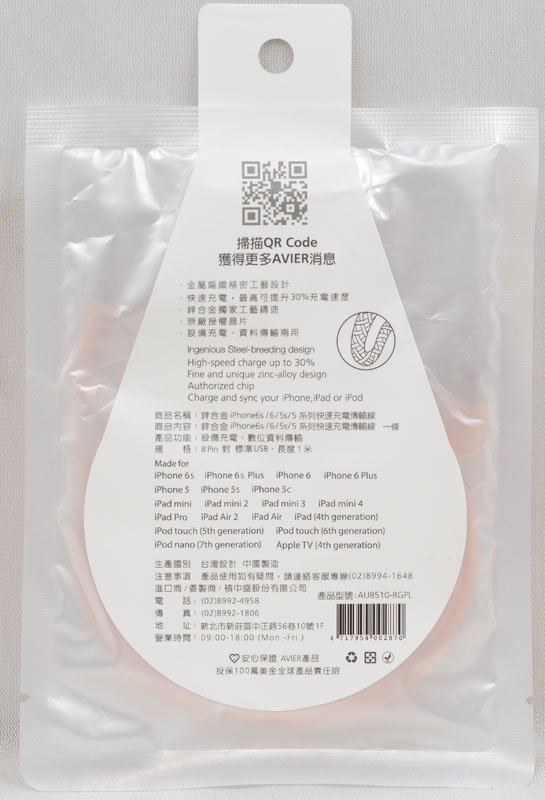

背面有產品特色規格生產廠商等資訊，上方QR碼掃描後可獲得更多訊息
線材本體採編織網狀造型設計
兩端插頭使用鋅合金外殼

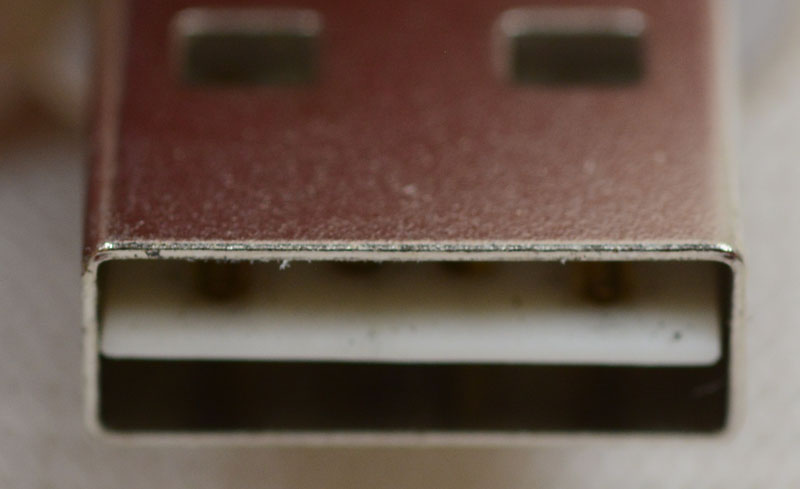

USB A插座近照
Lightning頭近照
線材測試方式：
1.測量線材實際長度、直徑(如果是扁平線，則測量寬度與厚度)
2.使用電流錶測試線材插上電源，未連接裝置時的待機耗電電流
3.提高輸入電壓，紀錄待機電流產生瞬間下降時，當下的電壓與電流
4.使用一組Lightning頭轉MicroUSB插頭轉接頭，讓Lightning辨識晶片可以正常輸出，使用負載消耗固定電流(1A)，測量兩端插頭個別的電壓，計算壓降及等效線組
5.使用iPad Air，搭配Apple原廠大豆腐充電器(下圖右)及YZXStudio USB電壓電流表(下圖左)，插上待測線材，iPad Air響起充電提示音後十秒鐘擷取USB電壓電流表上數據，不照順序隨機取樣測試，共測兩輪(一輪結束後再測一輪)
因為Lightning內建認證晶片電路的緣故，所以一般的Lightning傳輸線接上電源後，會有一個微小的待機電流，除了與裝置溝通的晶片外，也會有一組電路控制電源正極是否輸出，只有通過認證後才會允許正電源通入裝置，當驗證晶片的輸入電壓超過到一定程度時，其待機電流會產生下降的情形
各線材的實際長度、直徑(寬度x厚度)、待機耗電電流、保護點電壓、保護點電流數據圖及參考售價
A.除了OEO是短線外，其他都是介於1M~1.2M的標準長度線
B.相較於其他線路，紫米的待機耗電電流略高一點，而易觸磁吸線因為有藍光LED，待機耗電量遠高於其他線材
C.各款線路保護點電壓都在6.1~6.4V之間，其保護點的電流也十分接近，但紫米與易觸磁吸線即使超過6.6V都不會發生電流下降的情形，反而電流還會越來越高
各線材的輸入端電壓、輸出端電壓、流過電流、壓降及等效線阻(採壓降排序，越上面越小)
各線材的輸入端電壓、輸出端電壓、流過電流、壓降及等效線阻(採等效線阻排序，越上面越小)
A.OEO因為線最短，所以壓降最小，但是不見得線長壓降就大，易觸磁吸線長度雖不是最長，但壓降最大
B.從長度及壓降計算出的每公分歐姆，前十名差異都十分接近，甚至有幾款線有相同的等效線阻
C.OEO雖然線最短，但壓降與長度計算起來等效線阻卻只排在倒數第二名
D.易觸磁吸線的壓降與等效線阻都是最後一名，看來磁吸頭的設計對阻抗還是會造成影響
E.Apple原廠線壓降及等效線阻表現中等，並未名列前茅，不過差異也是很小
對iPad Air進行充電的電流值及照片(第一輪測試，越上面越大)
對iPad Air進行充電的電流值及照片(第二輪測試，越上面越大)
A.iPad Air充電特性，當電壓過低時，充電電流無法拉上去，但電壓超過一定程度時，充電電流反而會下降
B.壓降及等效線阻小的，在實際充電測試上不一定佔的到便宜，壓降排第八和等效線阻排第二的Hawk反而有最高充電電流，但只要是排名前段班的線材，充電電流也不會差異很大，都在2.33A以上
C.即使是便宜的線，i-gota與Power 4表現卻不俗，充電電流都能超過原廠線的水準
D.兩輪測試下來，最後面四名排列並未改變，OEO超短線反而無法拉到最高充電電流
E.紫米線沒辦法穩定超過2A充電，易觸磁吸線更只在1.5A附近打轉
後記：
因為Lightning內建的認證晶片會控制電源正極線路，所以該元件勢必會影響整體線阻計算，加上自製的Lightning測試插座必須要先取得認證，等電源送出後才能接上負載，其插座到測試點也會產生一固定壓降，這些線材無法直接用電表測試阻抗，其等效線阻都是基於相同測試插座下所取得的電壓/電流數據計算而成
報告完畢，謝謝收看
