ROG STRIX 這系列的主機板是目前華碩在中階銜接到高階端的主力系列

在這系列中每一款晶片存在著許多不同的型號，如果以售價來排列的話應該就會如底下這樣

ROG STRIX Z490-E Gaming

ROG STRIX Z490-F Gaming

ROG STRIX Z490-H Gaming

ROG STRIX Z490-I Gaming

其鐘 ROG STRIX Z490-F Gaming 因為跟 ROG STRIX Z490-H Gaming 規格與售價都較相近

所以會是大家在選購上比較兩難的存在

而今天我們就要透過聊 ROG STRIX Z490-F Gaming 來跟大家說兩張的差別

/tmp/phpPtGzYN

為了讓大家較容易比較出這兩張的明顯差別處，我們會在文中特別把字體加粗且上色來說明

大家可以打開這一篇來比較一下 ROG STRIX Z490-H Gaming

我介紹的順序會放一樣，開兩個視窗看就會很明顯

希望能夠幫使用這釐清自己想要的到底是哪一張

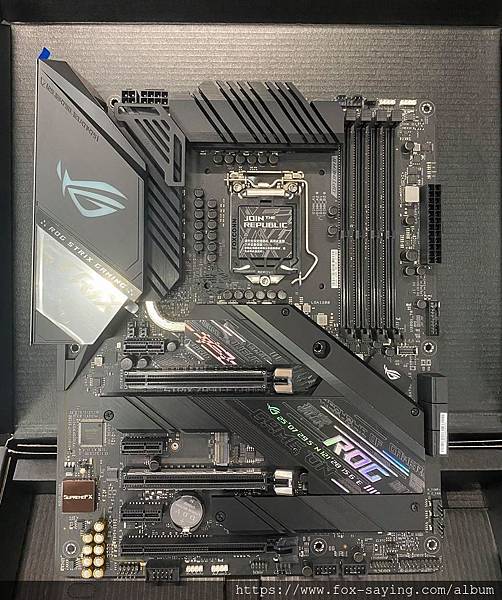

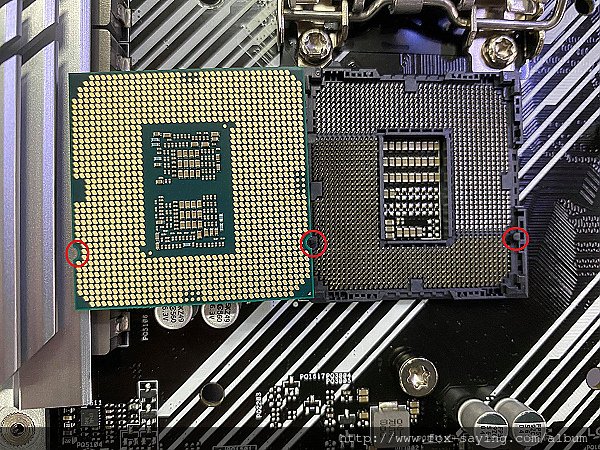

所以來看主機板全貌吧

首先從 PICe 插槽開始

PCIe X16 共有三支，其中 PICe X16_1 與 PCIe X16_2 都可以各自在 PCIe X16 下運作

但如果兩個都接上介面卡之後則會同時以 PCIe X8 運作

PCIe X16_3 的實際工作只有 PCIe X4，前兩兩隻 PCIe X16 怎麼接都不會有影響

也就是說它全插上介面卡時是跑 8X / 8X / 4X

再來 PCIe X1 則有三個

/tmp/phpvFCllG

M.2 的部份是兩隻，同樣在 PCIeX16_1 與 PCIeX16_2 下各一，分別是 M.2_1 與 M.2_2

這裡想裝 M.2_1 的話會比較麻煩 ~ 你得先拆開 PCH 上的飾板才能拆開 SSD 散熱器

從架構設計上來看，華碩建議大家選擇從 PCIeX16_2 下方的 M.2_2 開始裝起

但 M.2_2 只支援 PCIe SSD (也就是 NVMe SSD) 所以如果你想裝 SATA M.2 那就只能選用 M.2_1

M.2 使用時仍有需要注意共享頻寬的問題

推薦使用的 M.2_2 只能選擇 PCIe X4 或 X2 的速度來工作

如果您使用 PCIe Gen3 X4 那麼 SATA6G_5 與 SATA6G_6 就會停用，選 X2 才能使用那兩個 SATA 埠

安裝上較麻煩的 M.2_1 可以接 M.2 SATA 介面的 SSD，但同時 SATA6G_2 會被停用

如果安裝的是 M.2 PCIe SSD 就可正常使用該 SATA 埠

/tmp/phpOb0DJ9

/tmp/phpxCkrIr

/tmp/phpXVhZnZ

另外 M.2_1 的旁邊就是 PCIe M.2 的雙工網路卡專用接口

如果您問我要選用哪一張~我們還是推薦你選用 Intel® Wi-Fi 6 AX200 無線網卡

/tmp/phpCccFd6

到這階段

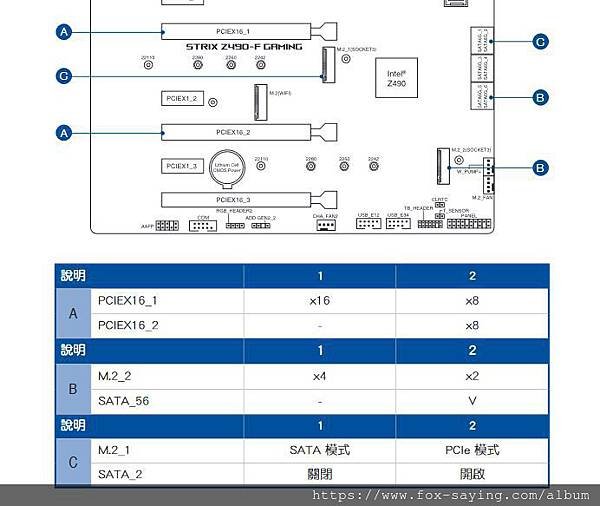

基於前面的共享頻寬資訊 ~ 我們把華碩整理的圖表貼給大家看好方便使用

這邊特別提醒一下

如果你的 SATA 硬碟如果一定得要安裝到五顆以上，且一定要 NVMe SSD 當系統碟時

那麼我會建議您把 SSD 透過 M.2 to PCIe 轉接卡，安裝到 PCIe X16_3 上

這邊我蠻推薦這個身兼轉接卡與 SSD 散熱的 M.2 SSD 散熱器

aqua computer KryoM.2 EVO 炫麗散熱兼顧的 M.2 轉 PCIe4X NVMe SSD 轉接卡

/tmp/phpBRHkfg

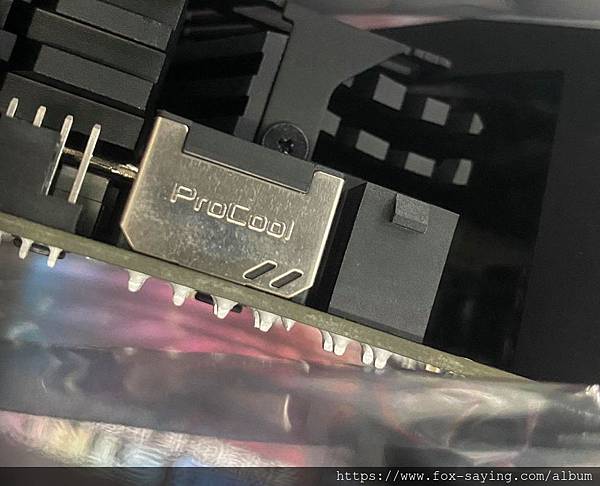

ROG STRIX Z490-F Gaming 仍然是使用標準的 ATX 8+4 PIN 供電

強烈的建議大家至少要接 8PIN ~ 然它的 8PIN 居然有強化金屬片耶

/tmp/phpRBa6ZG

VRM 使用 12+2 且覆蓋上相當大的散熱器

/tmp/phpkr9enF

CPU 底下的散熱片是用來壓制 PCH 供電的熱量 (ROG STRIX 多了一組供電)

且為了讓熱量能更均量的散怖到主機板的每一個散熱器上

供電區的散熱器全部用一跟熱管串起來了

/tmp/phpYt0kKi

為了有效降低重度使用者因為超頻且高負載所產生熱量

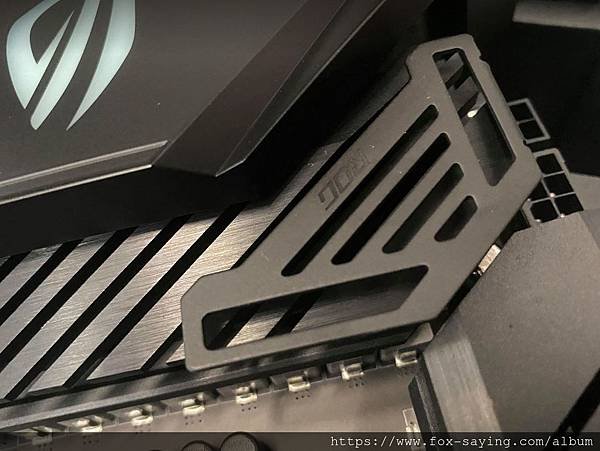

Z490-F 在這還設有一個風扇架~你可以在這鎖上一顆 4CM 風扇(向主機板吹)來加速散熱

/tmp/phphWMNtC

一樣是最高可安裝總量 128GB 的記憶體

同樣是從 DIMM_B2 與 DIMM_A2 開始插

另外這裡所提供的是 USB3.2 GEN 1 與 USB3.2 Gen2 接口各一個

但實際工作速度都是 USB3.2 Gen1

(一次搞懂越來越讓人困惑的 USB 3.2 是什麼)

基本上同時有這兩個前置連接埠的機殼數量較少且價格一般都較高

/tmp/phpFTWEo7

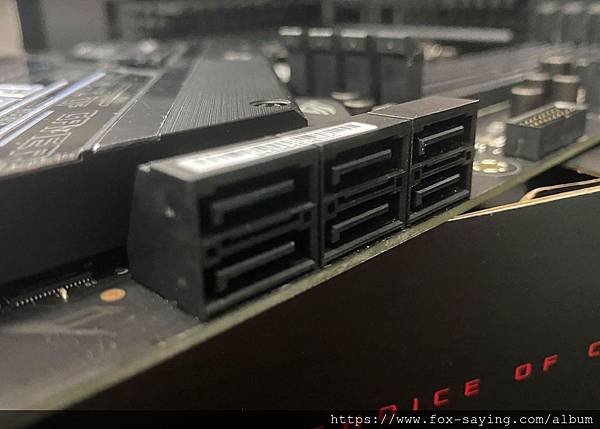

SATA 接口是水平向的兩個連接埠堆疊的方式排列

/tmp/phpHYbbZd

再來我們還是要來看背後的 IO

1 x Intel® I225-V 2.5Gb 乙太網路
1 x DisplayPort
1 x HDMI
1 x 光纖 S/PDIF 輸出
4 x USB 3.2 Gen 2 (3 x Type-A+1 x USB Type-C^™) <<< 沒意外的話這邊應該有 USB-PD 輸出
2 x USB 3.2 Gen 1
2 x USB 2.0
1 x USB BIOS Flashback^™ Button(s)
5 x Gold-plated audio jacks

可以看到 Z490-F 的 USB 3.2 Gen 2 的埠口在這邊是比較多的

也就是說如果你連接的設備夠快的話，這邊可全速工作的連接埠選擇比較多

/tmp/php91Bntx
