持續來看 B560 系列的 ATX 主機板吧 ~ 我們在前面已經聊過以下這些 B560 主機板了

ASUS TUF GAMING B560-PLUS WIFI 簡單開箱輕鬆看

ASUS ROG STRIX B560-I GAMING WIFI mini-ITX 電競主機板 簡單開箱輕鬆看

ASUS PRIME B560M-A 簡單開箱快速看

ASUS PRIME B560M-K M-ATX 主機板簡單開箱

這次這一張的售價算是 B560 主機板中的頂峰價格

型號是 ROG STRIX B560-F GAMING WIFI

/tmp/phpLNYofz

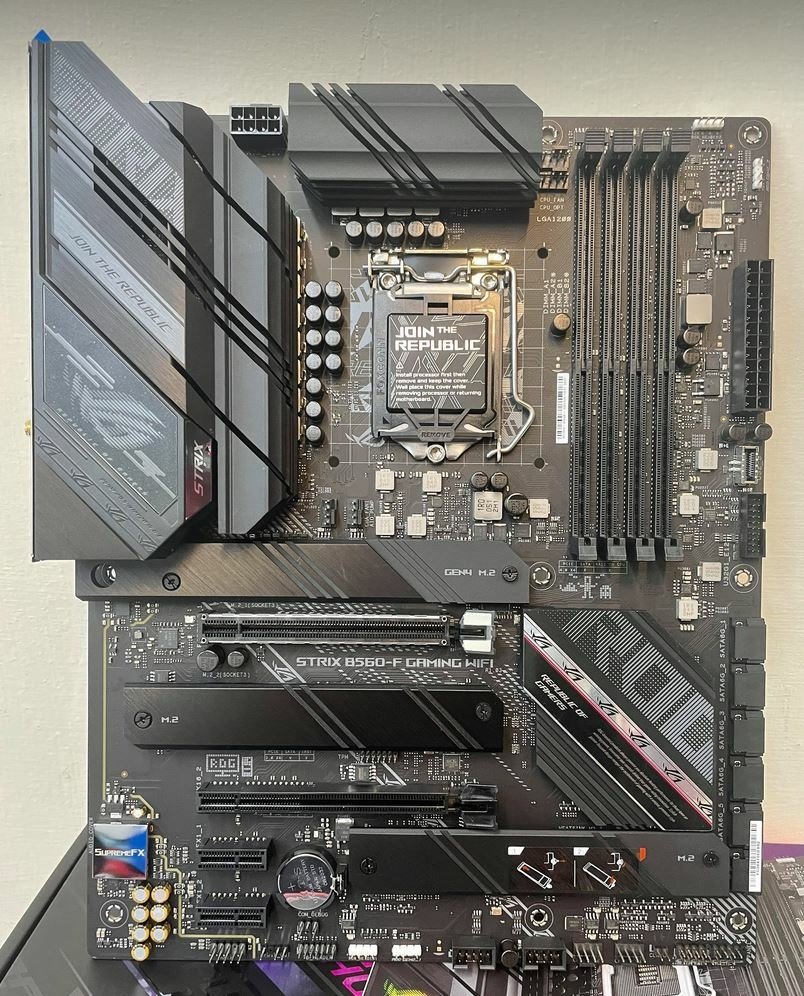

這是一張標準 ATX 尺寸的主機板,同時也是華碩在 B560 的頂級之作了

想再往上的朋友就直接去看 Z590 系列吧

PCIE 的插槽有兩根  PCIE 16X 與 二根 PCIE 1X

依慣例 PCIe 16X 的實際工作速度為

PCIeX16_1 = PCIeX16

PCIeX16_2 = PCIeX4

其中 PCIeX16_1 只有在安裝 第十一代 i5 以上 CPU 時,可支援 PCIe 4.0

/tmp/phpg4KI5U

M.2 硬碟最多可接三個,且都有給散熱器

M.2_1 只在安裝第十一代 CPU Core i5 以上(含)的狀況下才可被使用,並且可支援到 PCIe 4.0 的 SSD

M.2_2 只支援 PCIe 3.0 與 SATA

M.2_3 只支援 PCIe 3.0

其中 M.2_2 插槽與 PCIEX16_2 插槽共享頻寬

當 PCIEX16_2 運作於 x4 模式時,M.2_2 不能運作於 PCIE 模式

當 M.2_2 運作於 SATA 模式時,SATA6G_1 將無法使用

/tmp/php41FO4o

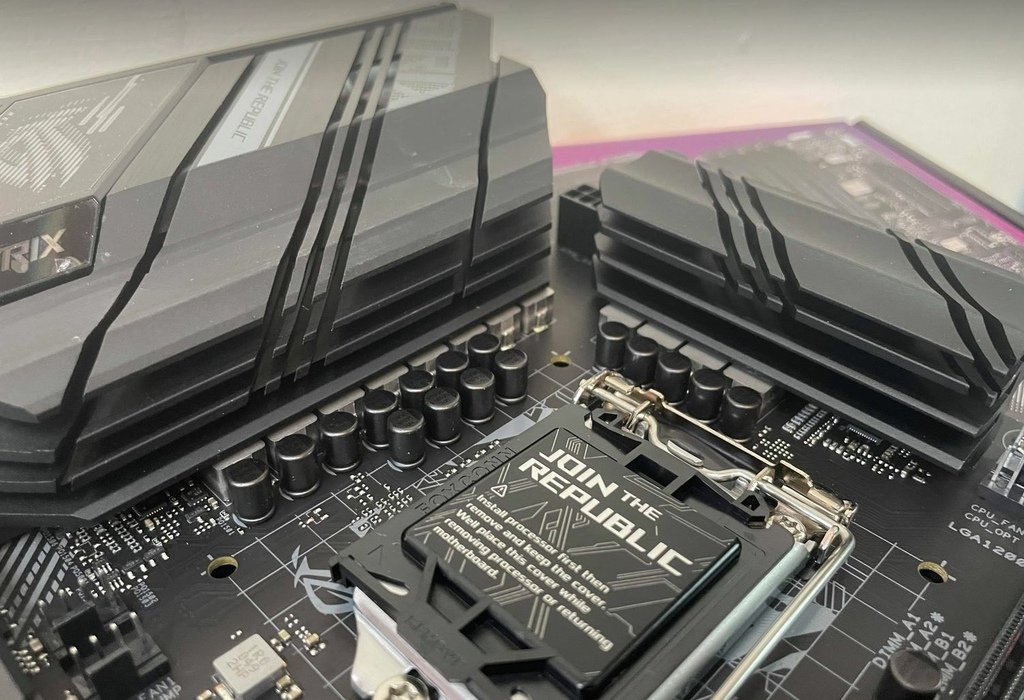

電源給了 8+2 是 B560 玩家板的標準配置,但同價位的 PRIME Z590-P 卻是給出了 10+1

所以如果你選用的 CPU 本身無內顯且為 i7 以上的話,要拼價可以直接選 PRIME Z590-P

/tmp/phpXDjBJa

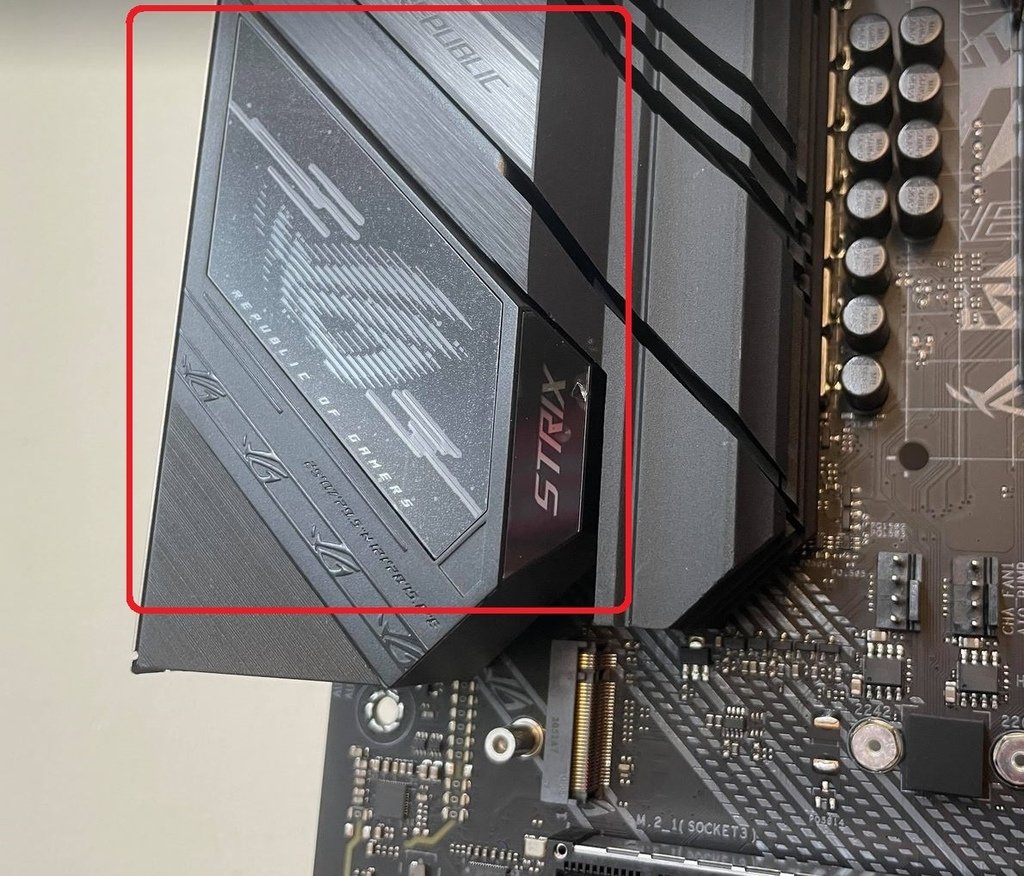

RGB 燈光只設置散熱片上,如下圖紅框處

不算太浮誇,是我還能接受的空虛設計

/tmp/phpVcS6lS

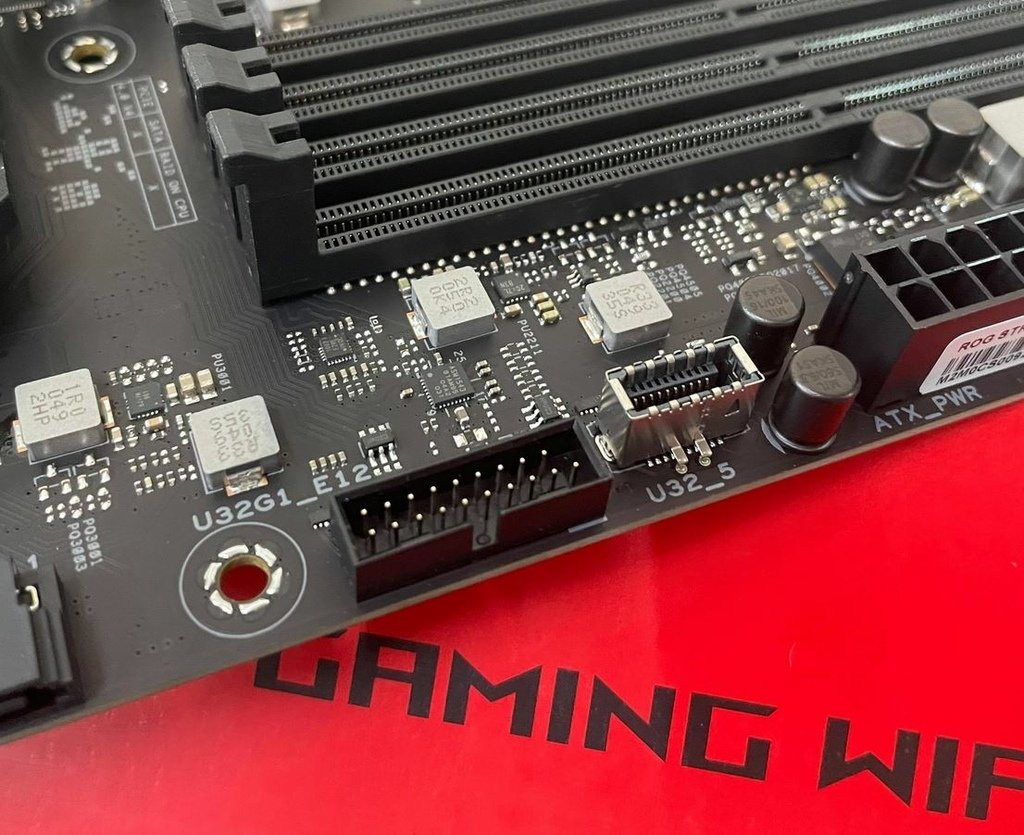

前置 USB 無論是 USB-A 還是 USB-C 都是給 USB3.2 Gen1

([教學] 一次搞懂越來越讓人困惑的 USB 3.2 是什麼)

/tmp/phpIHg8pW

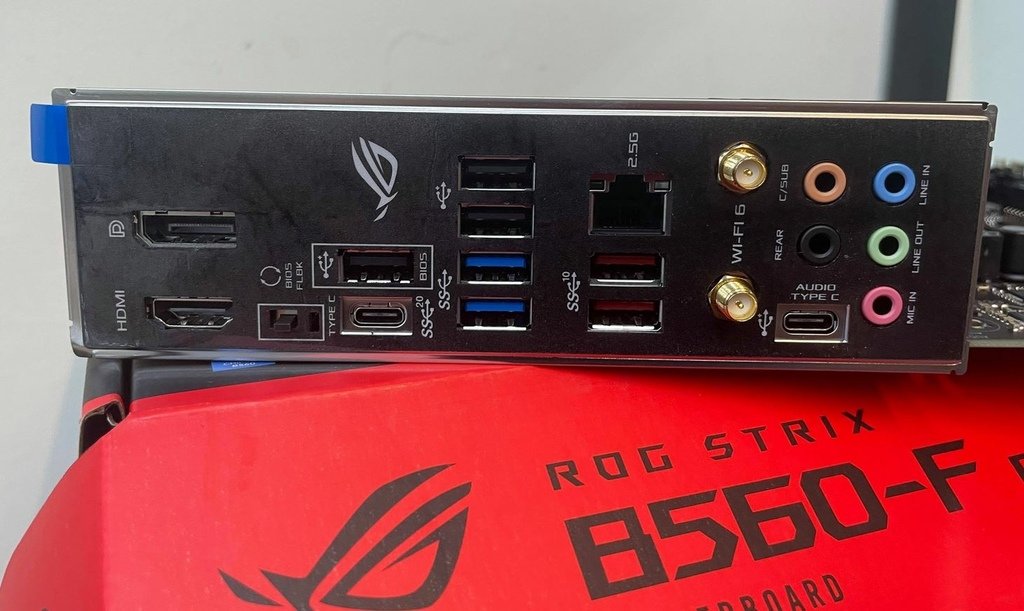

背後的 IO 如下圖

共有四個 USB2.0 的連接埠,其中一個是音效用的 USB-C

建議把鍵盤與滑鼠接在除了可無CPU 刷 BIOS 那個連接埠之外的兩個 USB-A

其他介面如下

1 x USB 3.2 Gen 2x2 port(s) (1 x USB Type-C®)

2 x USB 3.2 Gen 2 port (2 x Type-A)

2 x USB 3.2 Gen 1 port (2 x Type-A)

此外 2.5Gb 有線網路與 WIFI 6 無線網路都是使用 INTEL 晶片

/tmp/phpLbT9oW

以上簡單報告完畢

這張主機板只是我個人拿來給大家看的,個人並沒有強烈主動選購的意願

因為在這個價位於華碩主機板中,我會選擇 PRIME Z590-P
