be quiet! 在台灣是個命運多殞的品牌,因為它總是遇不到願意全力支持它的代理商

在前一任代理商 (就是跟本站有人和問題的那一家) 正式分手之後

我認真覺得可以給此品牌一個機會

所以請大家一起來看狼大介紹的這一顆 千瓦級 金牌電源供應器

be quiet! PURE POWER 11 FM 1000W

/tmp/phpKac34I

特色:
●通過80PLUS金牌認證,降低廢熱產生,節省電能消耗及電費支出
●全模組化設計,搭配黑色隔離網包覆(ATX20+4P)及帶狀(EPS 8P/EPS 4+4P/PCIE 6+2P/SATA/大4P/小4P)模組化線組
●提供EPS 8P及4+4P接頭各一,支援Intel/AMD最新處理器/主機板平台
●雙路12V輸出,半橋LLC諧振轉換,搭配12V同步整流及3.3V/5V/-12V DC-DC轉換設計,使12V可用功率最大化,改善各輸出電壓交叉調整率
●採用12公分be quiet!風扇,獨家設計的扇葉可提高風流表現並降低運轉時的噪音,同時搭配溫控調節轉速,能在散熱效能與靜音中取得平衡
●提供OCP/OVP/UVP/SCP/OPP/OTP保護

be quiet! PURE POWER 11 FM 1000W輸出接頭數量:
ATX20+4P:1個
EPS 8P:1個
EPS 4+4P:1個
PCIE 6+2P:6個
SATA:10個
大4P:2個
小4P:1個

▼本體外盒正面左側銀色帶狀區域下方有essential系列名稱,左上有80PLUS金牌認證,右上有商標,中央有產品外觀圖,下方有產品名稱及輸出功率


▼外盒背面左側有產品名稱、簡介、80PLUS金牌認證、安規認證、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率,右側有多國語言”此PC電源供應器的產品資訊”說明/QR碼連結、條碼、官方網址


▼外盒上下側面,有商標、產品名稱、輸出功率


▼外盒其中一個側面有出貨保固用貼紙

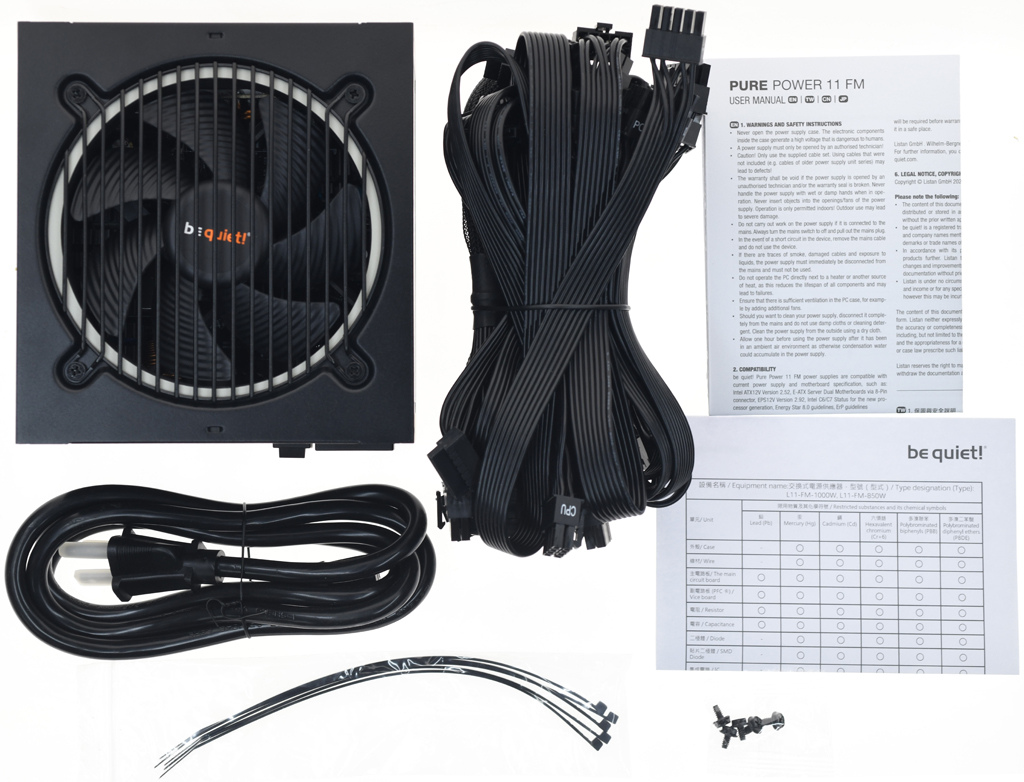

▼包裝內容,有電源本體、模組化線路、使用說明書、15A三芯2.0mm²交流電源線、塑膠束帶、固定螺絲


▼本體尺寸為150mm(W)x86mm(H)x160mm(D)

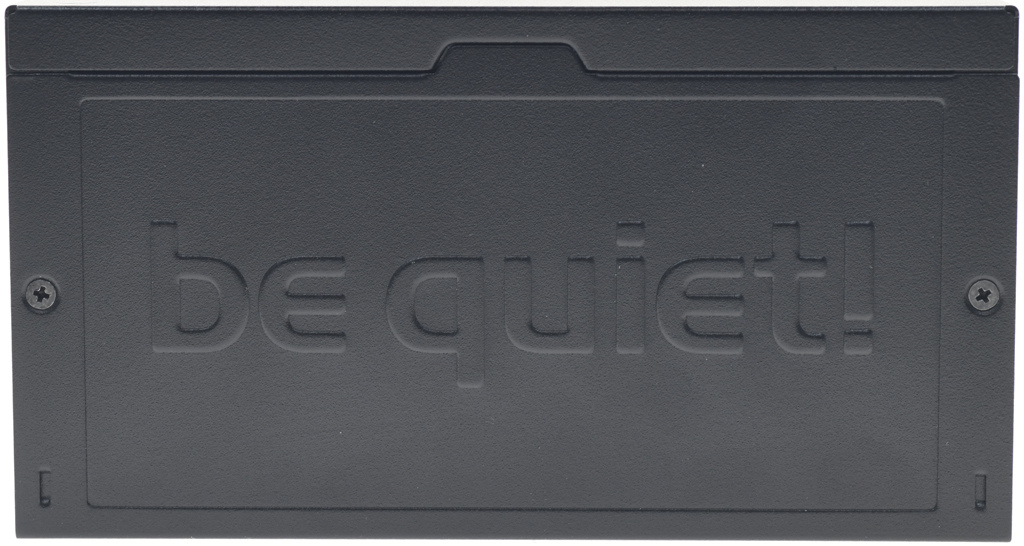

▼本體其中一個側面有商標字樣打凸

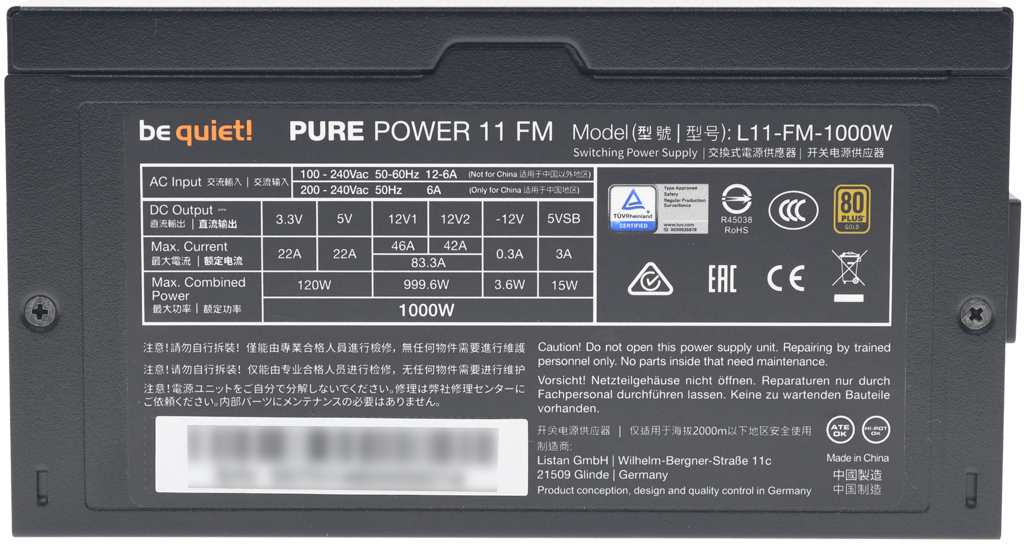

▼另一側面的標籤有商標、產品名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、安規認證、80PLUS金牌認證、警告訊息、條碼、產地

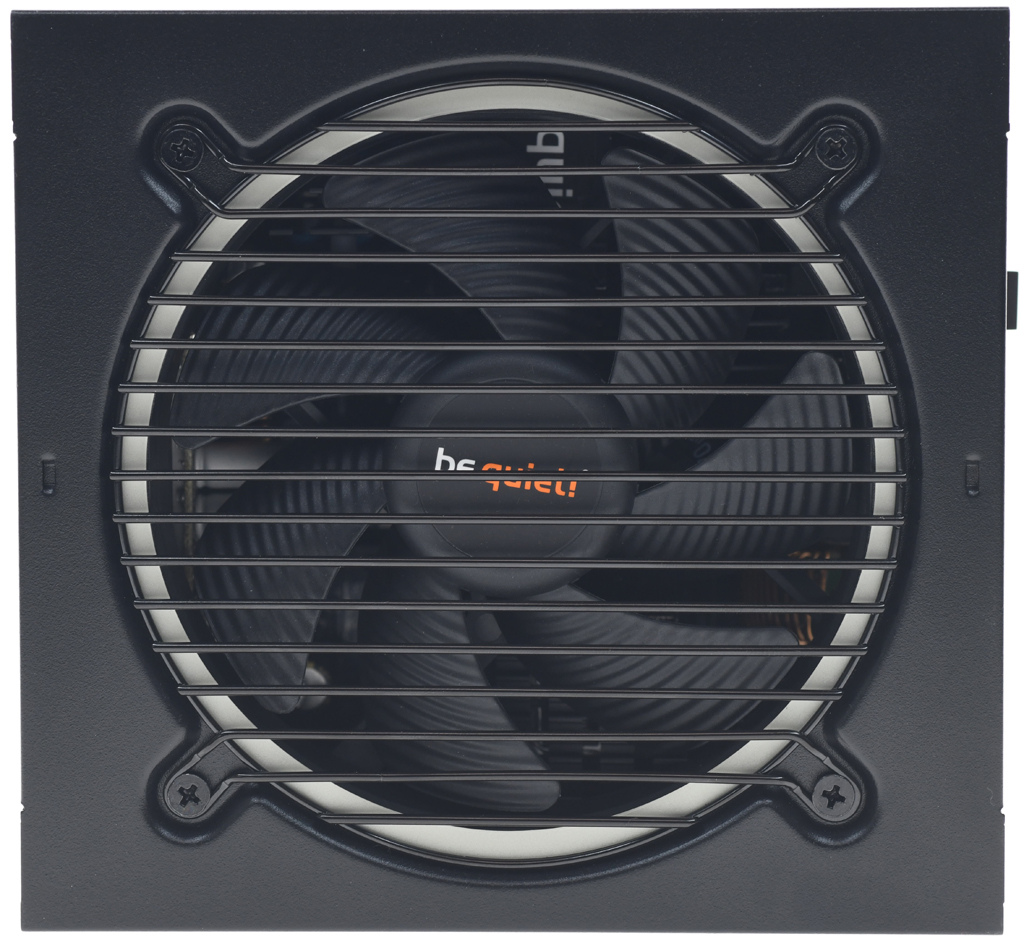

▼風扇圓形開口邊緣有一圈銀色裝飾,開口用黑色直條風扇護網蓋住,扇葉軸心處有商標

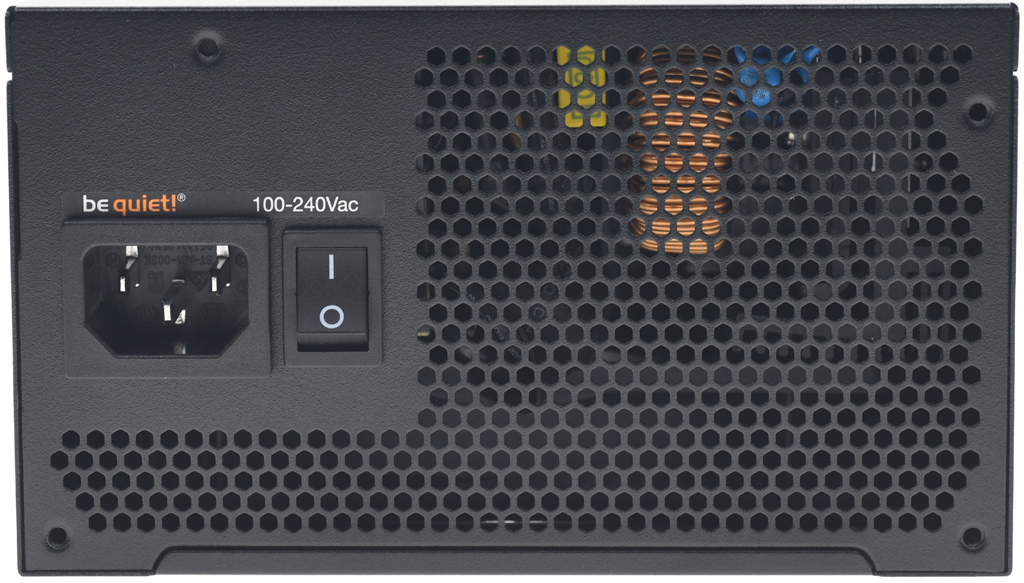

▼出風口處設有交流輸入插座及電源總開關,交流輸入插座上方有商標,電源總開關上方有輸入電壓範圍標示

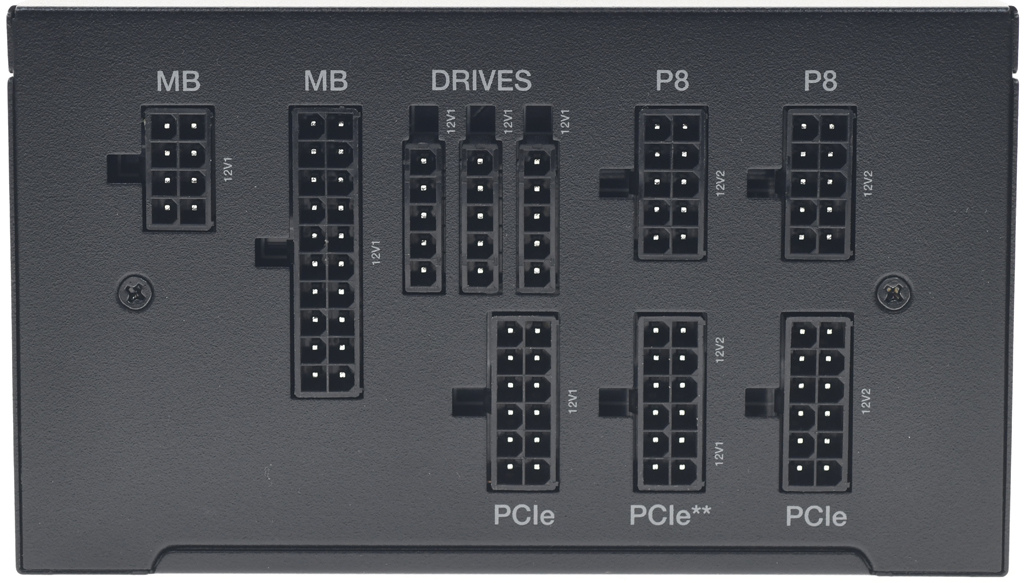

▼模組化線組輸出插座旁有白色字體及所屬12V迴路標示

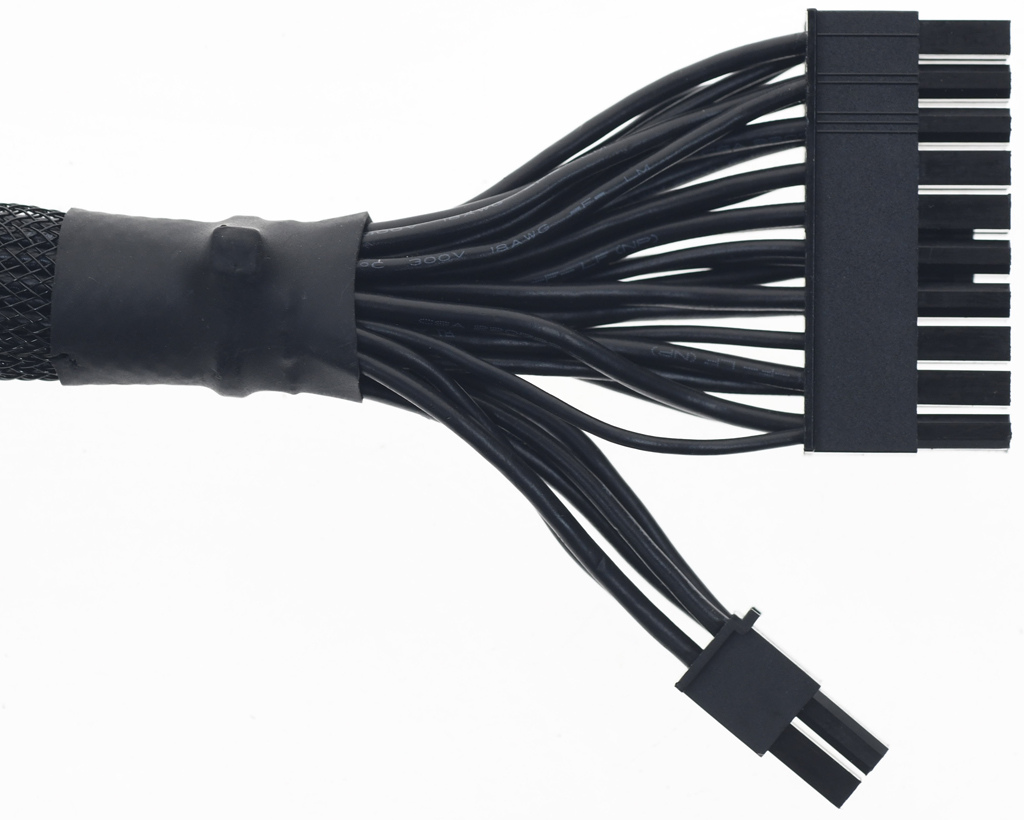

▼一組主機板電源黑色編織網包覆模組化線路,提供1個ATX20+4P接頭,線路長度為55公分

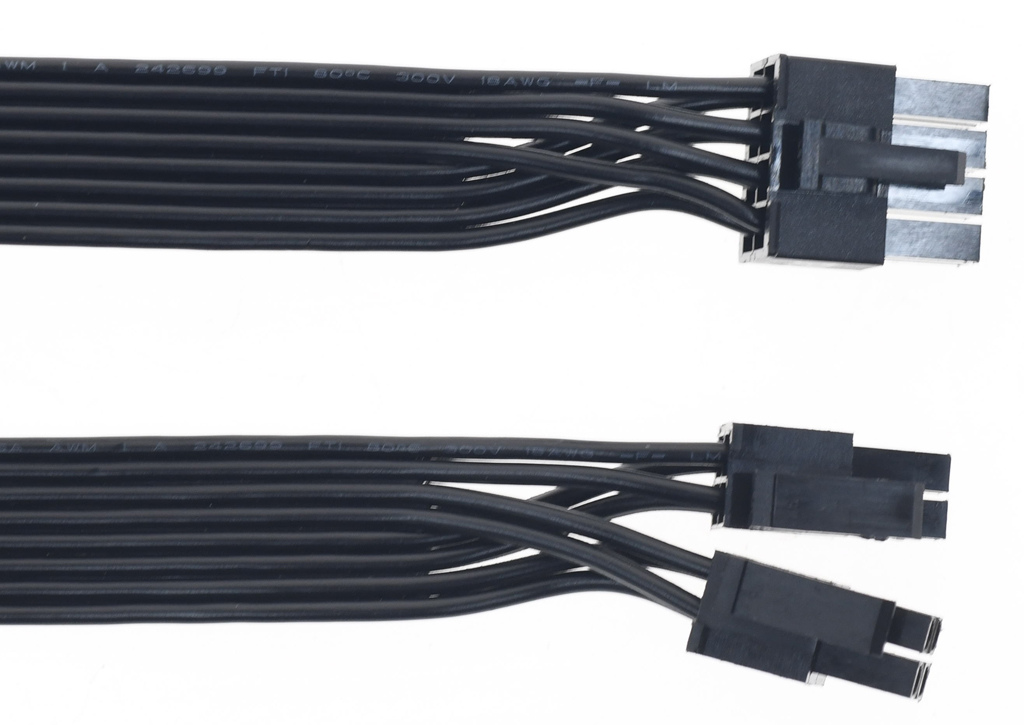

▼兩組處理器電源黑色帶狀模組化線路,提供1個EPS 8P及1個EPS 4+4P接頭,線路長度為59公分

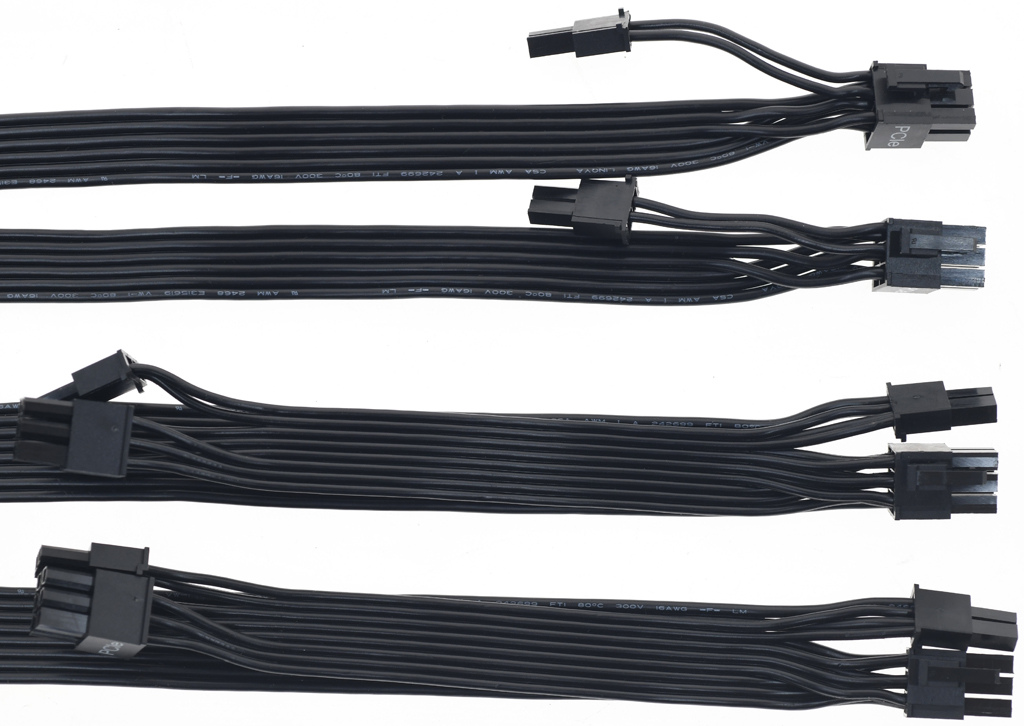

▼三組顯示卡電源黑色帶狀模組化線路,共提供6個PCIE 6+2P接頭。其中一組為單一模組化插頭分出2條單頭線配置,線路長度為49公分;兩組為雙頭配置,至第一個接頭線路長度為49公分,接頭間線路長度為14.5公分


▼兩組SATA接頭黑色帶狀模組化線路,提供8個直角SATA接頭,至第一個接頭線路長度為49公分,接頭間線路長度為14.5公分


▼一組SATA/大4P/小4P接頭混合配置黑色帶狀模組化線路,提供2個直角SATA接頭、2個省力易拔大4P接頭及1個小4P接頭,至第一個接頭線路長度為49公分,接頭間線路長度為14.5公分,末端小4P接頭的線路長度為15公分

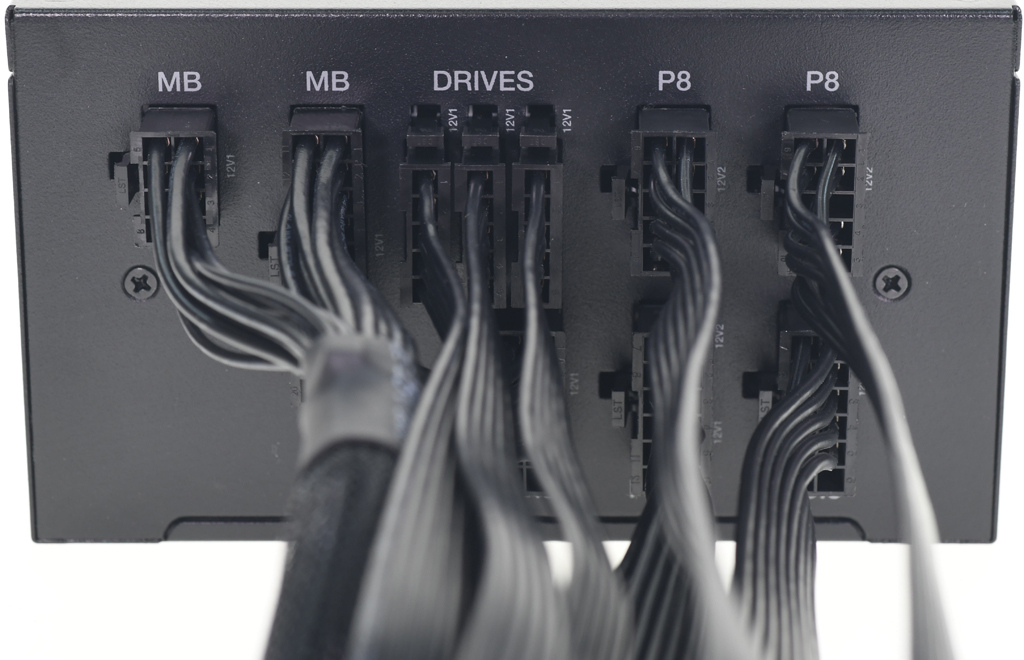

▼將所有模組化線路插上的樣子

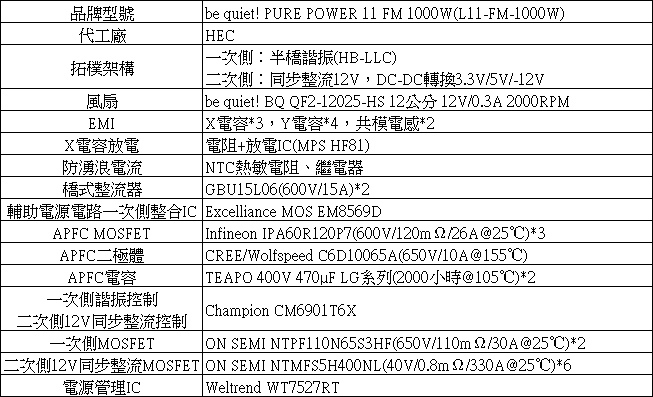

▼be quiet! PURE POWER 11 FM 1000W內部結構及使用元件說明簡表

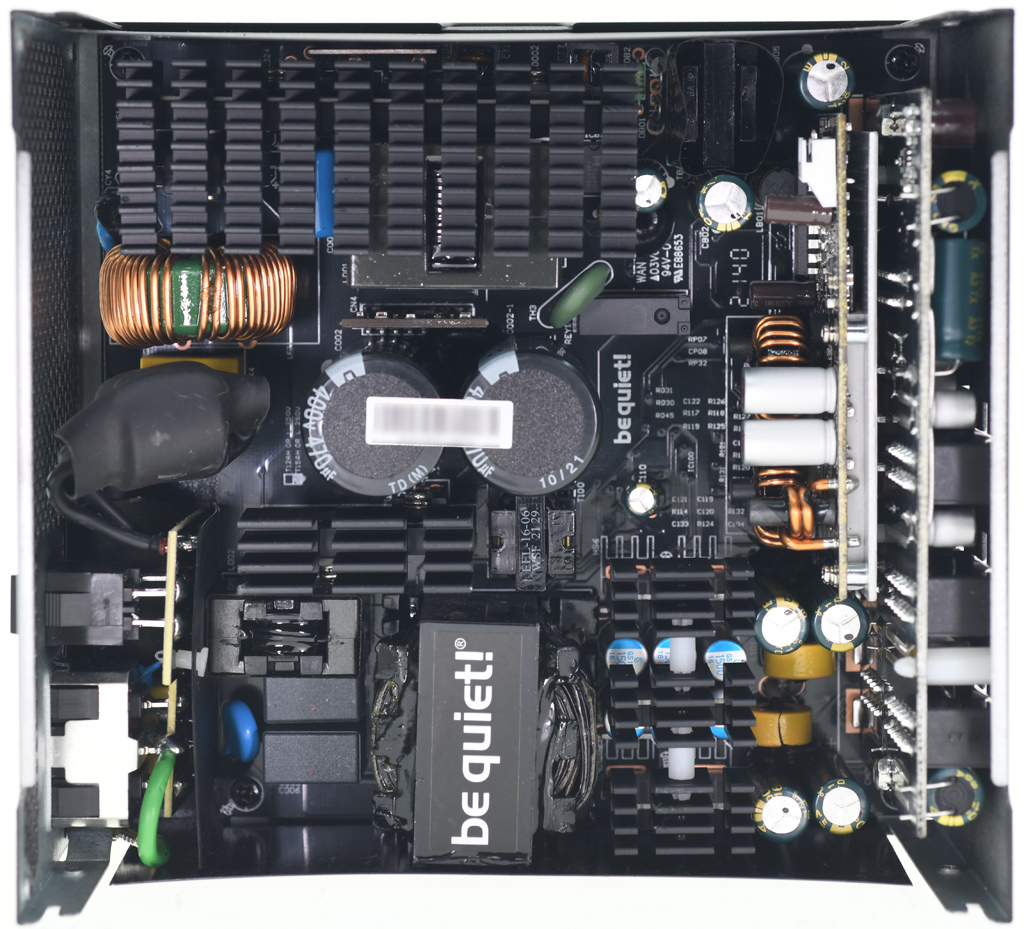

▼be quiet! PURE POWER 11 FM 1000W為HEC代工,採用APFC、半橋諧振(HB-LLC)、二次側12V同步整流,並經由DC-DC轉換3.3V/5V/-12V


▼採用be quiet! BQ QF2-12025-HS 12公分12V/0.3A 2000RPM風扇,沒有設置氣流導風片

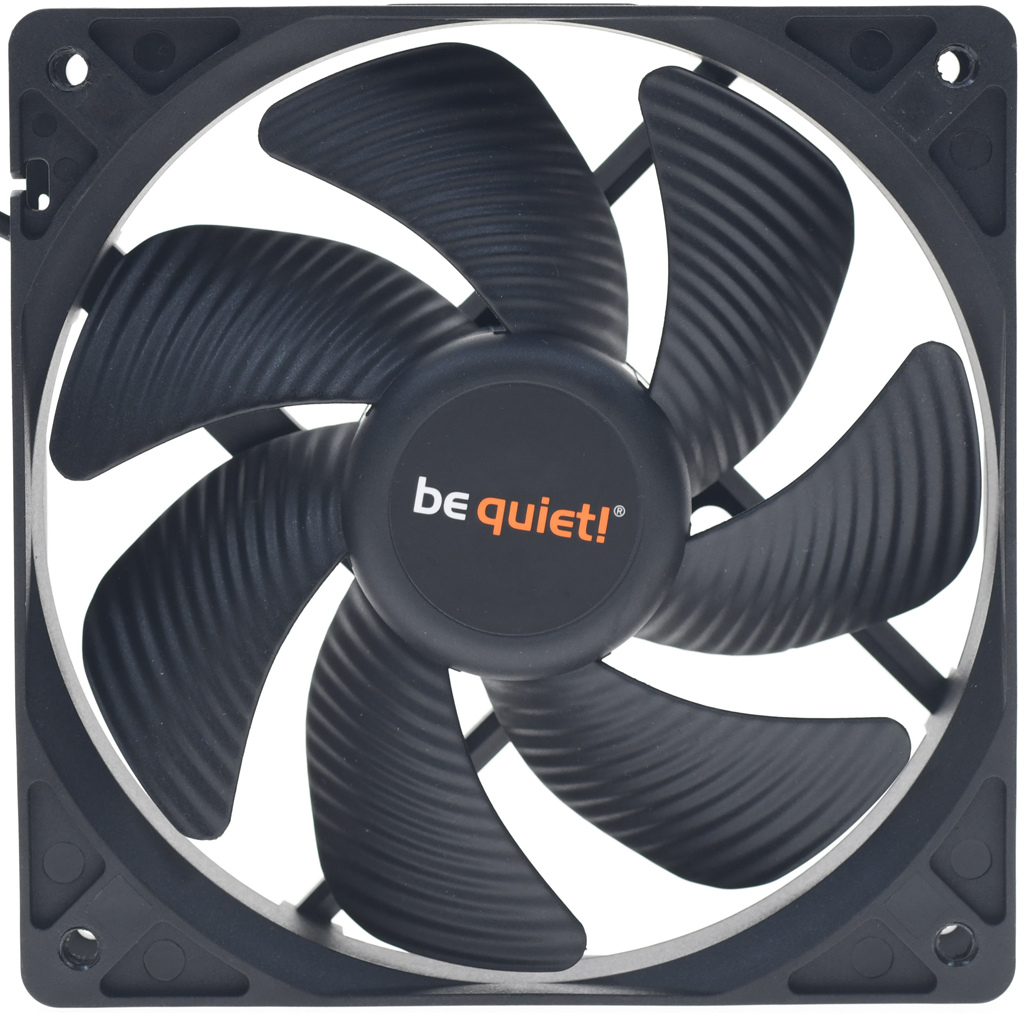

▼風扇正面扇葉近照,扇葉軸心處有商標貼紙

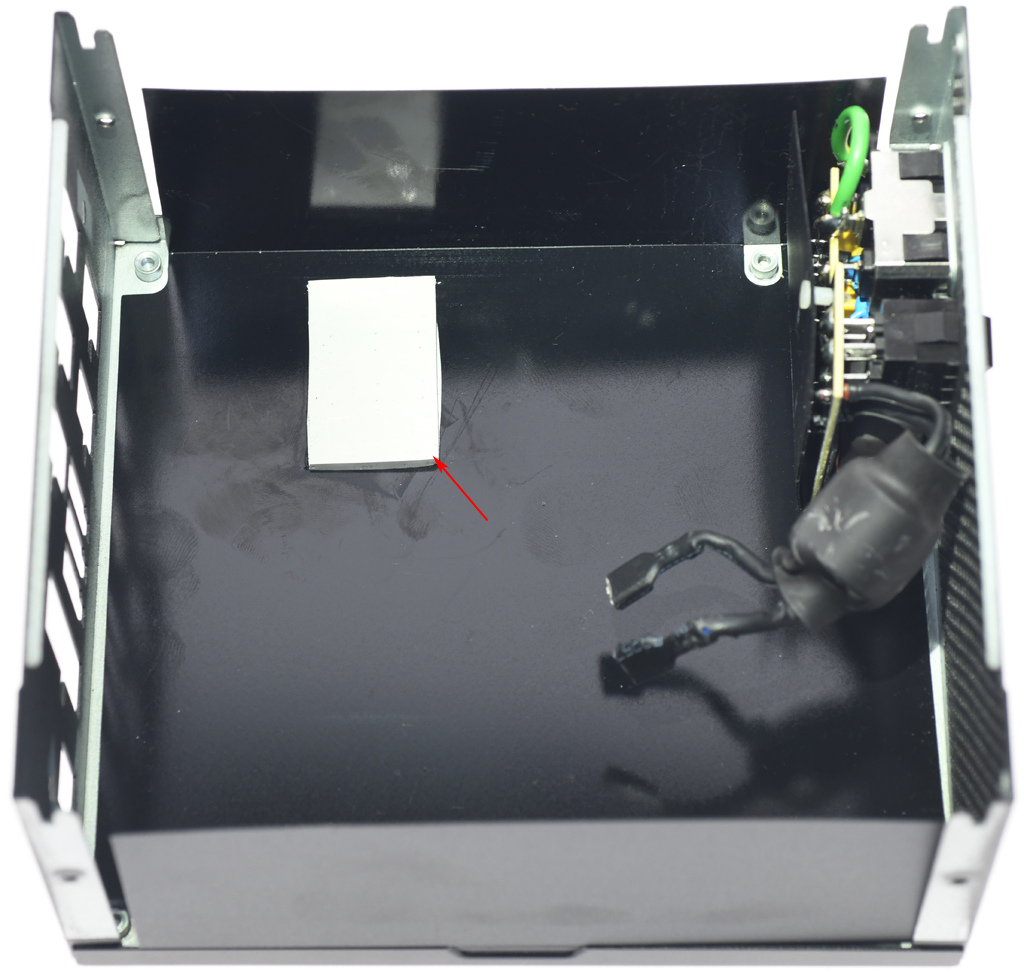

▼移除主電路板後,可以看到二次側同步整流MOSFET位置處加上灰色導熱墊(紅色箭頭),導熱墊下方的黑色絕緣墊片也有開孔,使導熱墊可以直接接觸金屬外殼

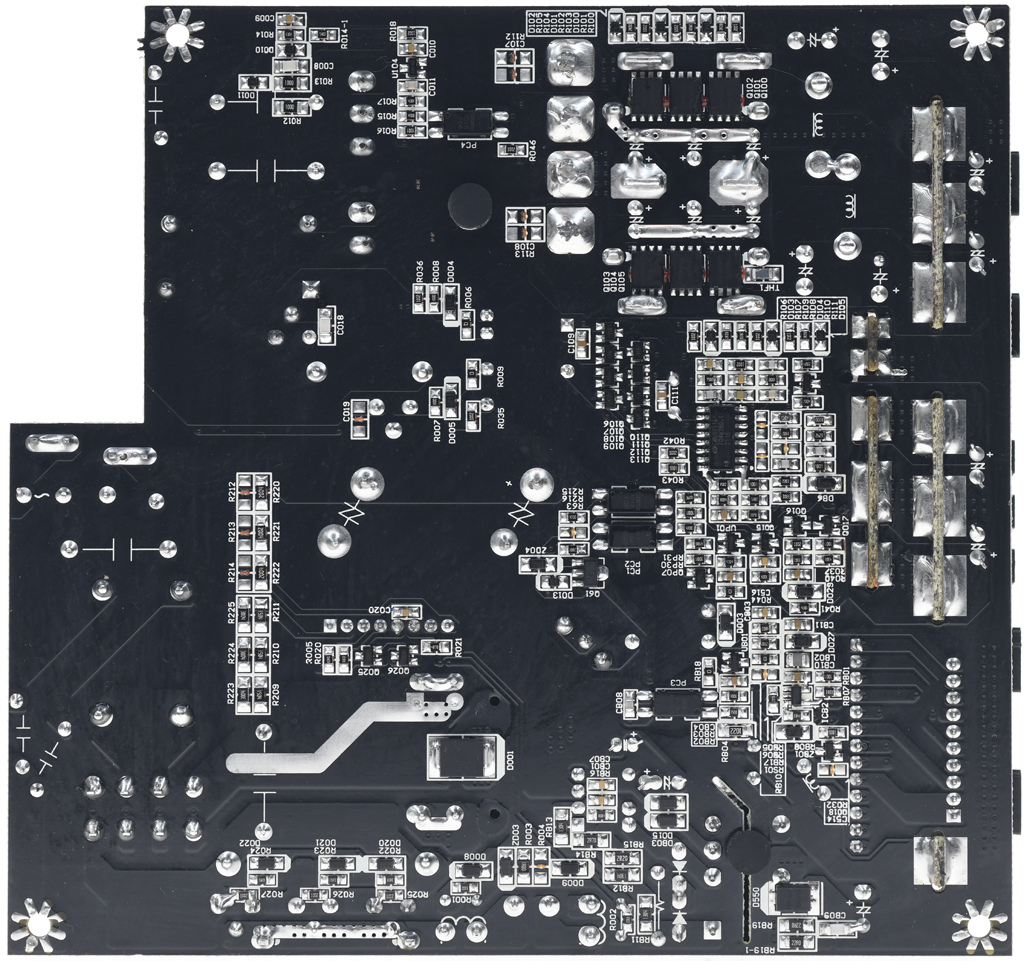

▼電路板背面,焊點做工良好


▼交流輸入插座及總開關後方加上小電路板,上面有1個共模電感(CM1)、2個Y電容(CY1/CY2)、2個X電容(CX1/CX2)及X電容放電IC(MPS HF81),電路板背面蓋上黑色絕緣隔板(圖中為了拍照而暫時掀開)。L/N電源線、磁芯與插片式連接器均有包覆絕緣套管

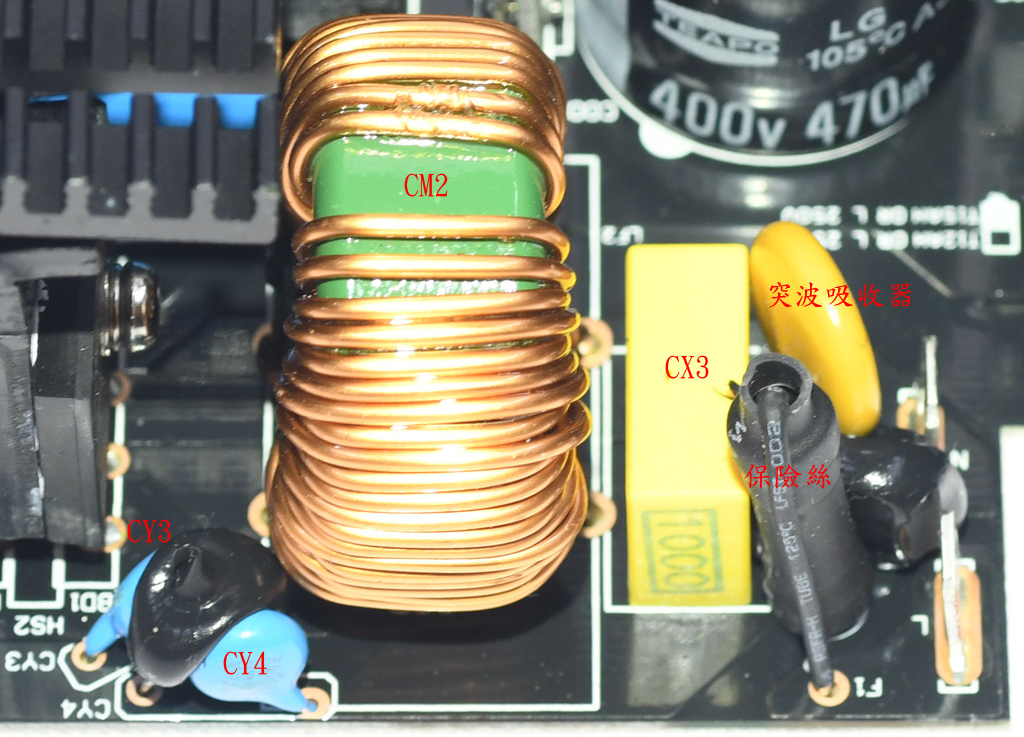

▼電路板交流輸入端EMI濾波電路有1個共模電感(CM2),1個X電容(CX3),2個Y電容(CY3/CY4)。直立安裝的保險絲有包覆套管,突波吸收器未包覆套管

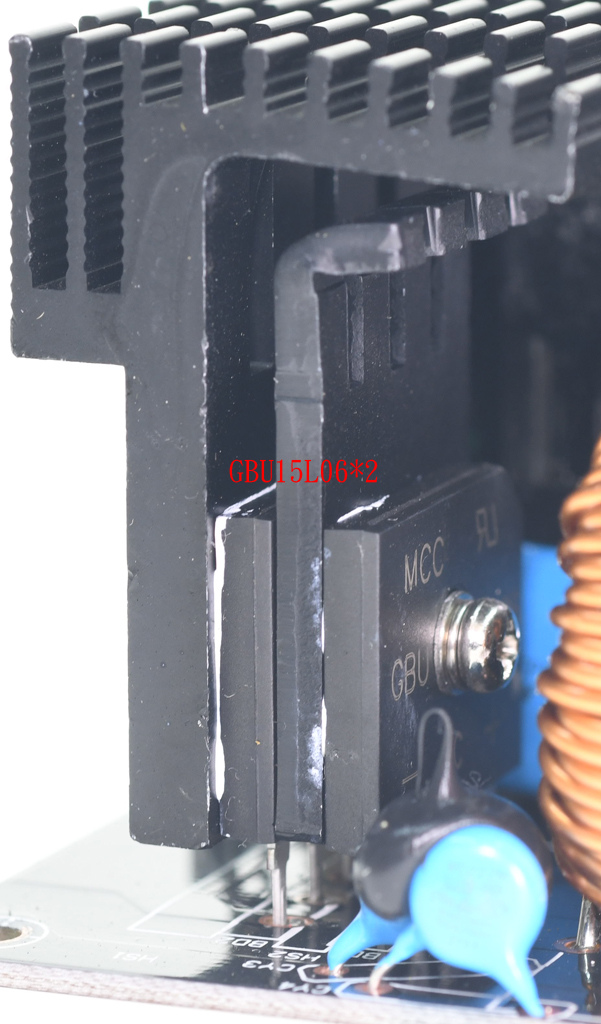

▼兩顆並聯配置的GBU15L06橋式整流器,在中間加上一片較小散熱片後一起固定在大散熱片上

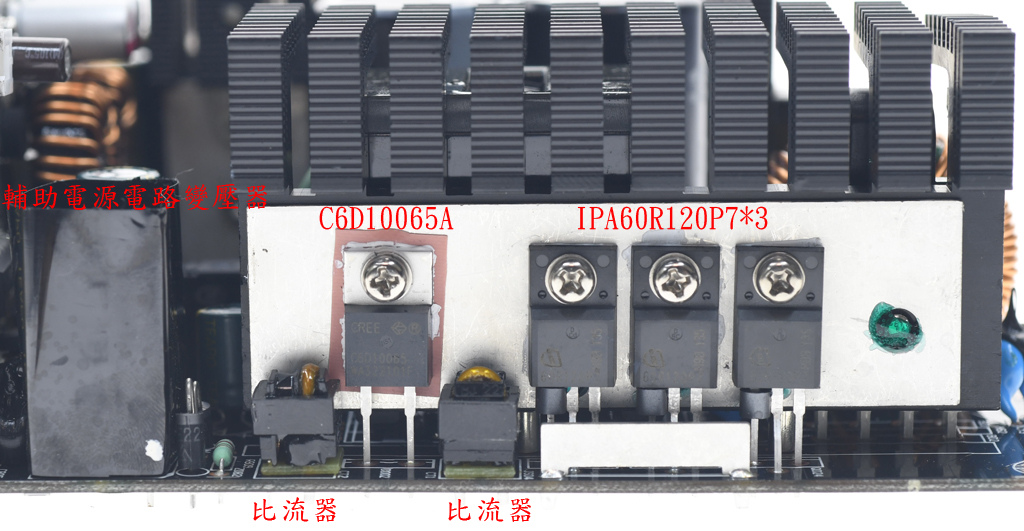

▼散熱片銀色金屬板上安裝APFC功率元件,有3顆Infineon IPA60R120P7全絕緣封裝MOSFET及1顆CREE/Wolfspeed C6D10065A二極體,下面2個比流器用來偵測電流。左方輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶

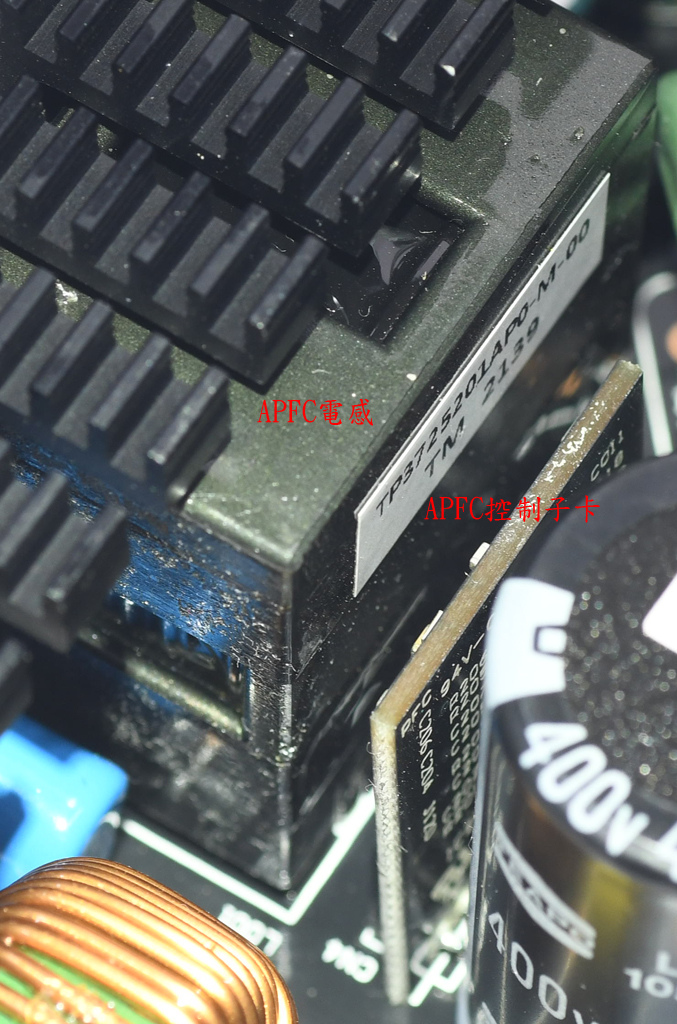

▼封閉式磁芯APFC電感的旁邊是APFC控制子卡


▼APFC電容採用2顆TEAPO 400V 470µF LG系列105℃電解電容並聯組合,總容值為940µF


▼輔助電源電路一次側使用Excelliance MOS EM8569D整合式電源IC,左側NTC熱敏電阻用來抑制輸入湧浪電流,在電源啟動後會使用繼電器將其短路,去除NTC所造成的功耗損失

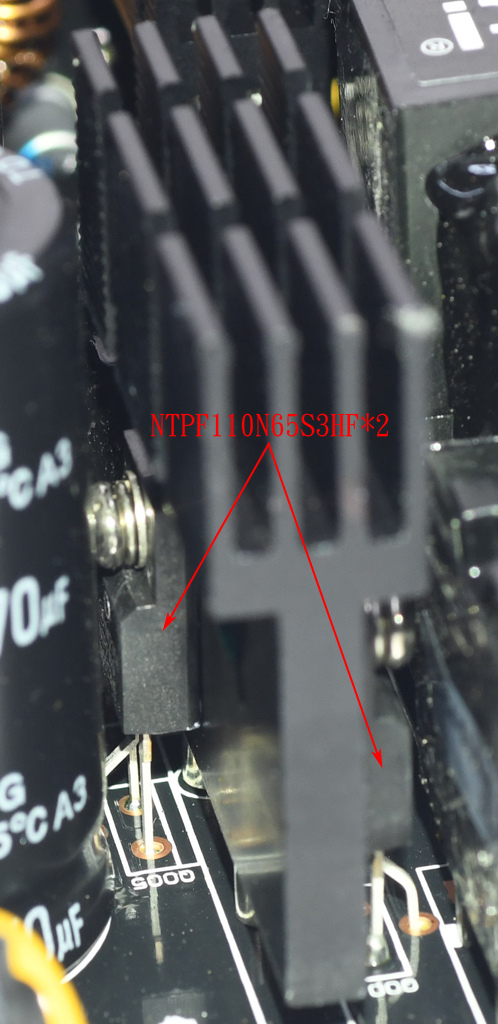

▼一次側採用2顆ON SEMI NTPF110N65S3HF全絕緣封裝MOSFET,散熱片兩側各安裝1顆

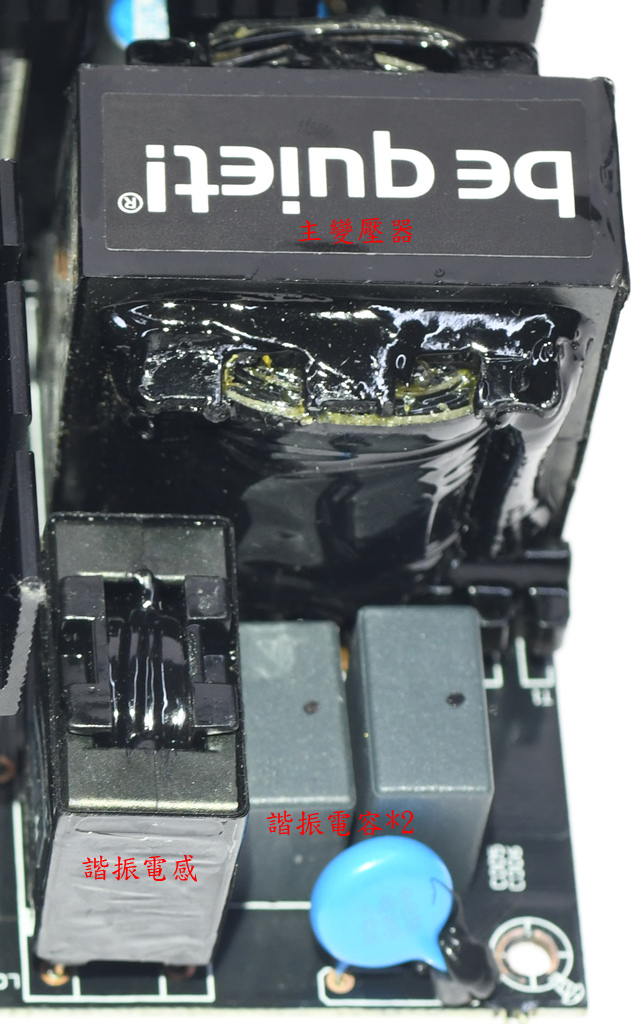

▼主變壓器旁邊的2個諧振電容與1個諧振電感組成一次側LLC諧振槽,諧振電感外包覆黑色聚酯薄膜膠帶

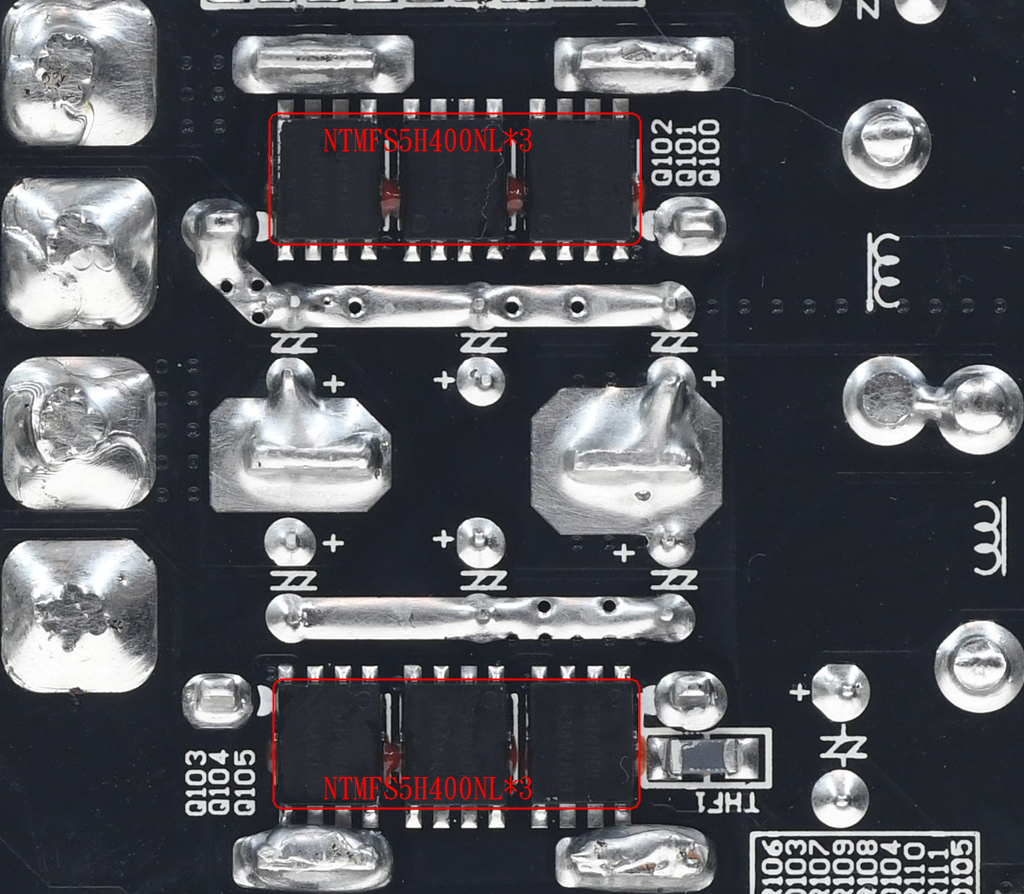

▼主電路板背面有6顆ON SEMI NTMFS5H400NL MOSFET組成全波同步整流電路,除了透過焊點將熱量傳導至正面金屬板及散熱片外,熱量也會透過導熱墊傳遞至背面外殼

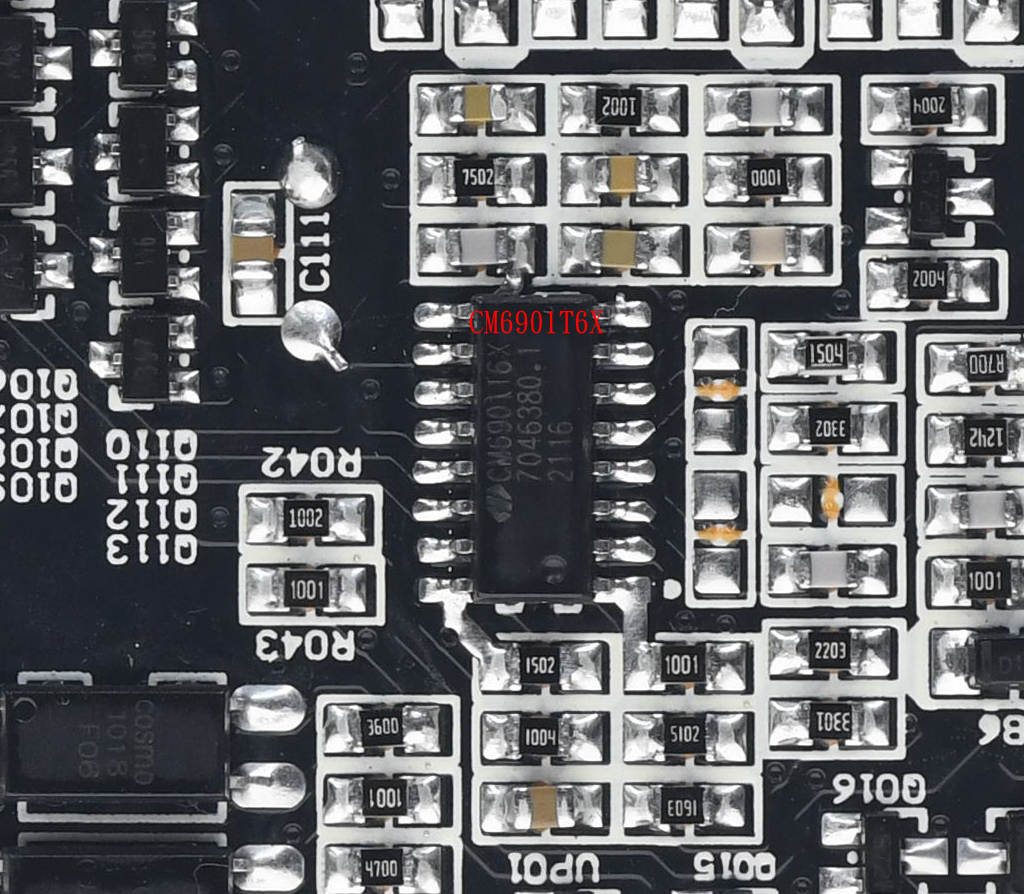

▼主電路板背面的Champion CM6901T6X負責控制一次側半橋諧振轉換器及二次側12V同步整流MOSFET


▼主變壓器旁3個二次側同步整流MOSFET散熱用直立金屬片上面加裝鰭片,增大散熱面積,鰭片之間加裝固定塑膠柱。下方有12V輸出濾波電路用Elite固態電容、電感與TEAPO電解電容


▼3.3V/5V DC-DC子卡正面有環形電感、TEAPO/ELITE固態電容、Nippon Chemi-con電解電容。模組化輸出插座板背面左上角處有-12V DC-DC。DC-DC子卡左側有Weltrend WT7527RT電源管理IC,負責監控輸出電壓及電流、接受PS-ON信號控制、產生Power Good信號

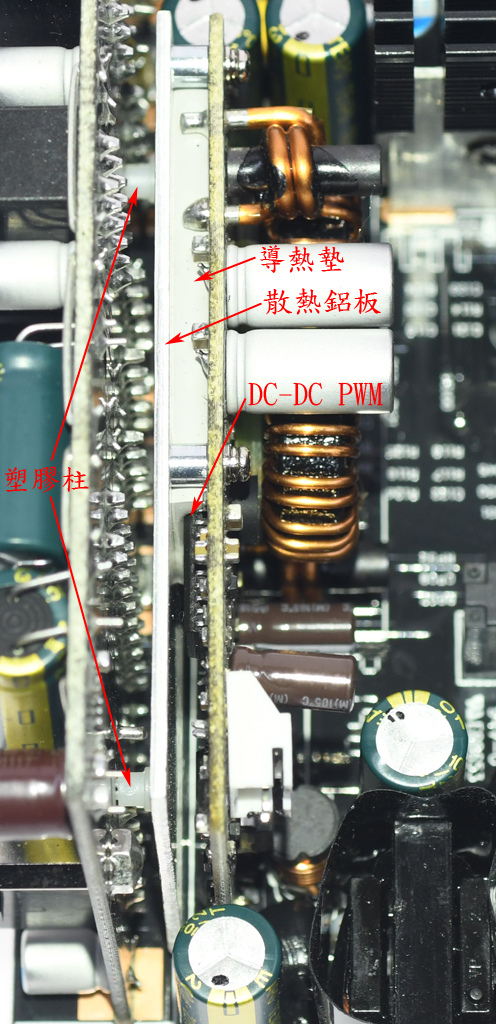

▼3.3V/5V DC-DC子卡背面MOSFET部份加上灰色導熱墊接觸散熱鋁板,散熱鋁板與模組化輸出插座板之間用塑膠柱墊高隔開

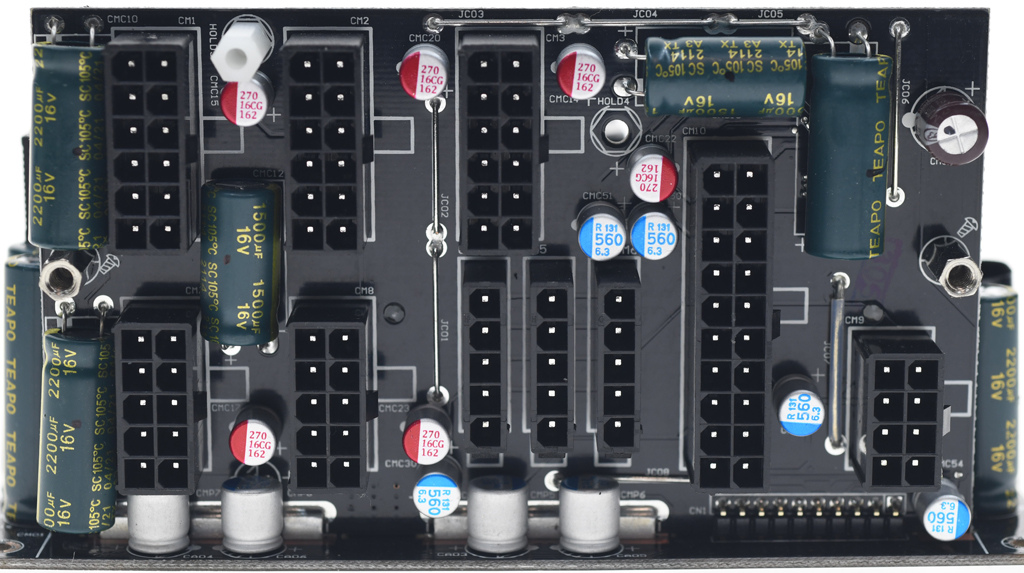

▼模組化輸出插座板正面插座之間安置6顆TEAPO固態電容、5顆ELITE固態電容及5顆TEAPO電解電容,主電路板上還有4顆ELITE固態電容,加強輸出濾波/退耦效果

接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

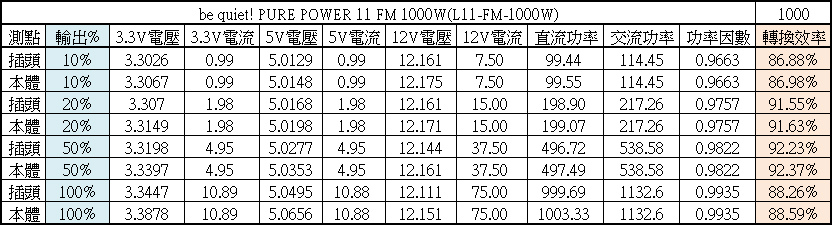

▼be quiet! PURE POWER 11 FM 1000W於20%/50%/100%下效率分別為91.55%/92.23%/88.26%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異,會對效率產生0.08%至0.32%的影響

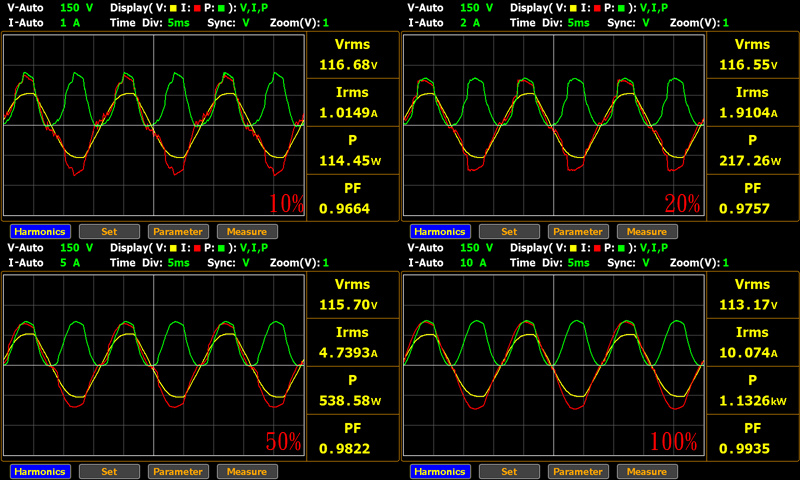

▼be quiet! PURE POWER 11 FM 1000W於10%、20%、50%、100%的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50%輸出下功率因數為0.9822,符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求


▼綜合輸出負載測試,輸出46%時3.3V/5V電流達14A以後就不再往上加,3.3V/5V/12V電壓記錄如下表

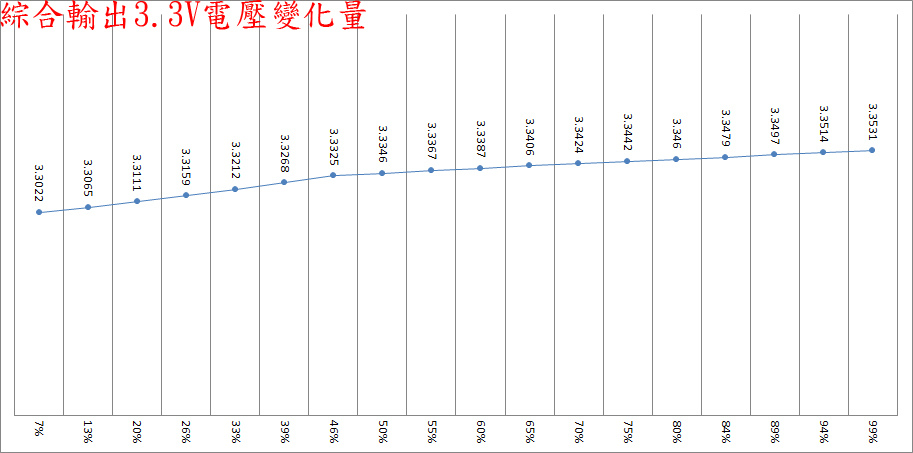

▼綜合輸出7%至99%之間3.3V輸出電壓最高與最低點差異為50.9mV

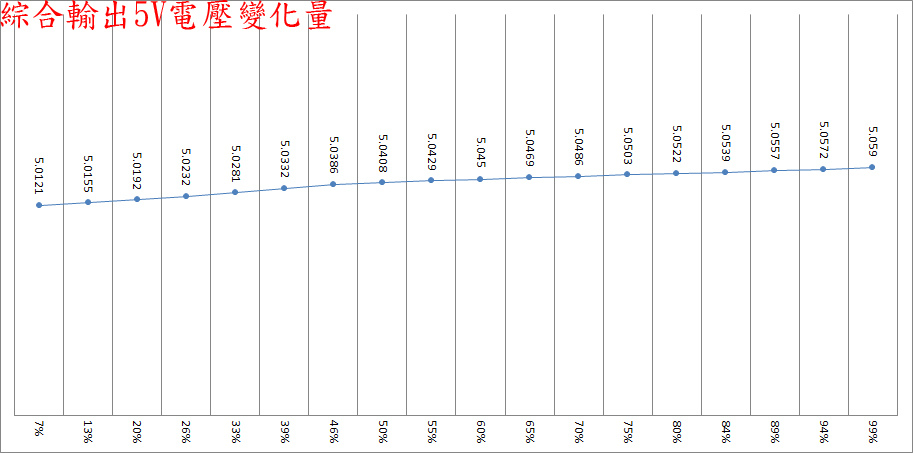

▼綜合輸出7%至99%之間5V輸出電壓最高與最低點差異為46.9mV


▼綜合輸出7%至99%之間12V輸出電壓最高與最低點差異為71mV


▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)


▼純12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表


▼純12V輸出5%至97%之間3.3V輸出電壓最高與最低點差異為28.5mV


▼純12V輸出5%至97%之間5V輸出電壓最高與最低點差異為25.6mV


▼純12V輸出5%至97%之間12V輸出電壓最高與最低點差異為121mV


▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/72A滿載輸出下各電壓上升時間圖,從12V開始上升處當成起點(0.000s)時,12V上升時間為9ms,5V與3.3V上升時間為4ms

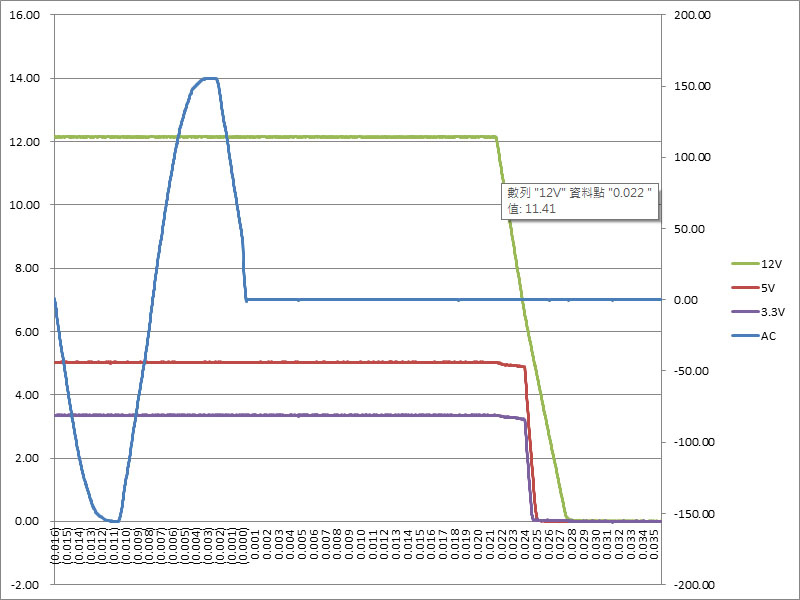

▼3.3V/14A、5V/14A、12V/72A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於21ms開始出現壓降,22ms降至11.4V(圖片中資料點標籤)


以下波形圖,CH1黃色波形為動態負載電流變化波形,CH2藍色波形為12V電壓波形,CH3紫色波形為5V電壓波形,CH4綠色波形為3.3V電壓波形
▼輸出無負載時,無明顯漣波

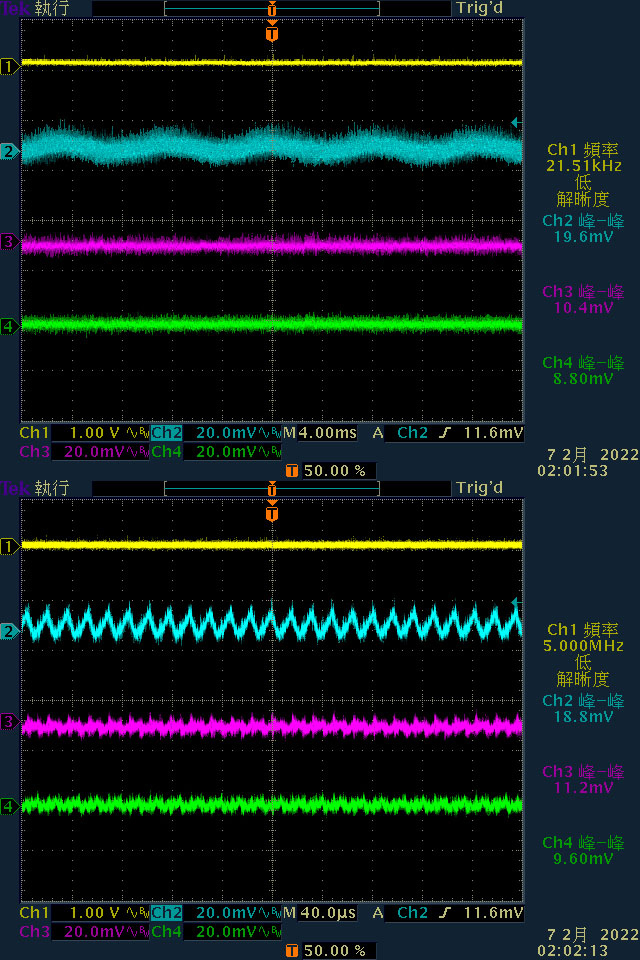

▼於3.3V/14A、5V/14A、12V/72A(綜合全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為19.6mV/10.4mV/8.8mV,高頻漣波分別為18.8mV/11.2mV/9.6mV


▼於12V/80A(純12V全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為16.4mV/10.4mV/8.8mV,高頻漣波分別為16mV/10.8mV/8.4mV

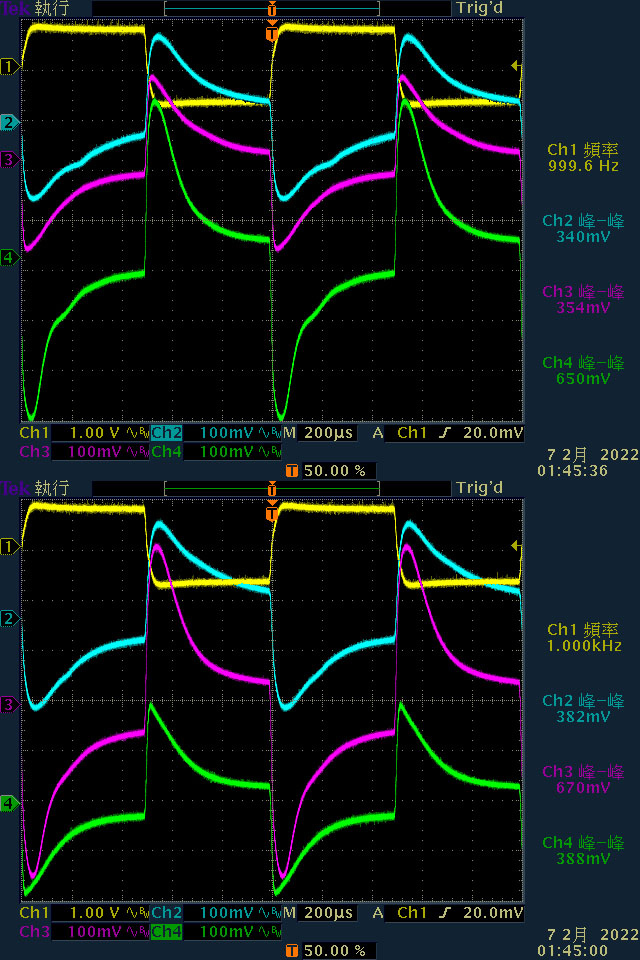

▼3.3V啟動動態負載(上圖),變動範圍5A至15A,維持時間500微秒,最大變動幅度為650mV,同時造成5V產生354mV、12V產生340mV的變動。5V啟動動態負載(下圖),變動範圍5A至15A,維持時間500微秒,最大變動幅度為670mV,同時造成3.3V產生388mV、12V產生382mV的變動

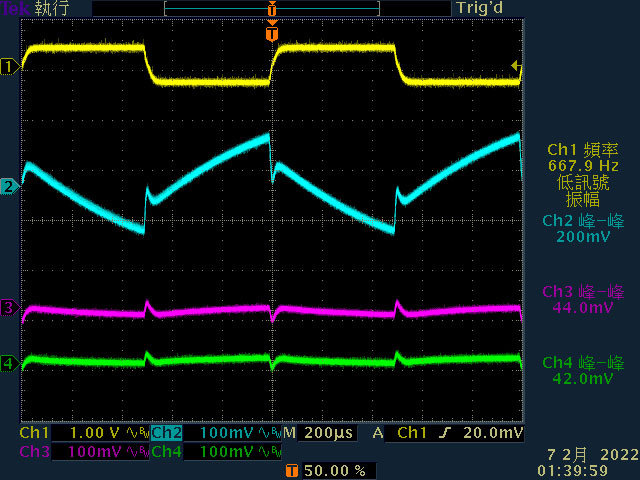

▼12V啟動動態負載,變動範圍5A至25A,維持時間500微秒,最大變動幅度為200mV,同時造成3.3V產生42mV、5V產生44mV的變動

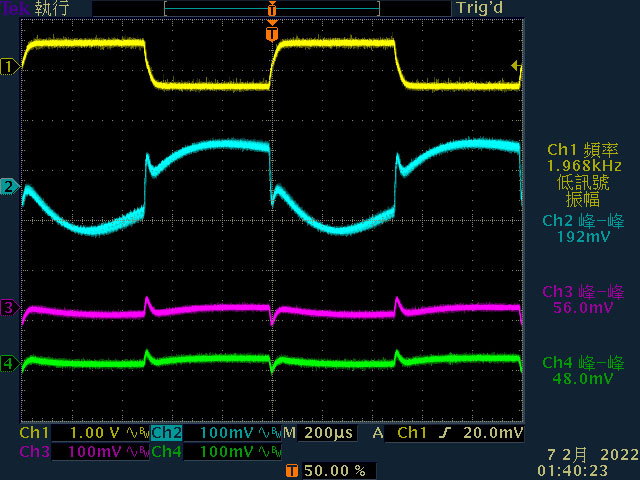

▼12V啟動動態負載,變動範圍25A至50A,維持時間500微秒,最大變動幅度為192mV,同時造成3.3V產生48mV、5V產生56mV的變動


▼12V啟動動態負載,變動範圍30A至65A,維持時間500微秒,最大變動幅度為238mV,同時造成3.3V產生60mV、5V產生78mV的變動


▼12V啟動動態負載,變動範圍10A至65A,維持時間500微秒,最大變動幅度為430mV,同時造成3.3V產生80mV、5V產生100mV的變動

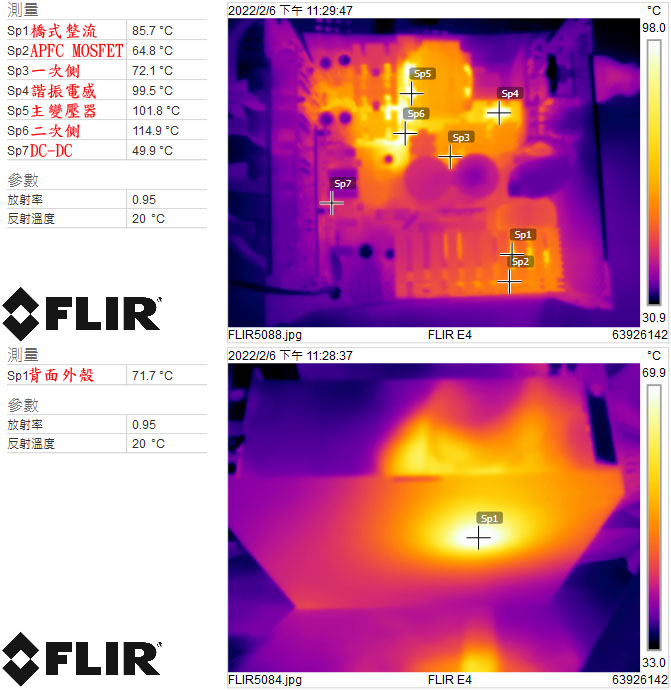

▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)


▼電源供應器滿載輸出下橋式整流/APFC電感(上圖)及APFC MOSFET/DIODE(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

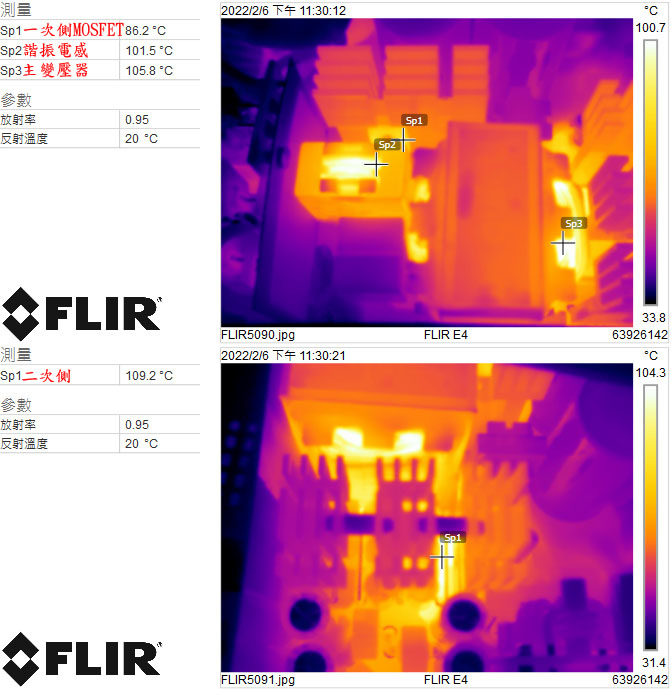

▼電源供應器滿載輸出下一次側MOSFET/諧振電感/主變壓器(上圖)及二次側(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

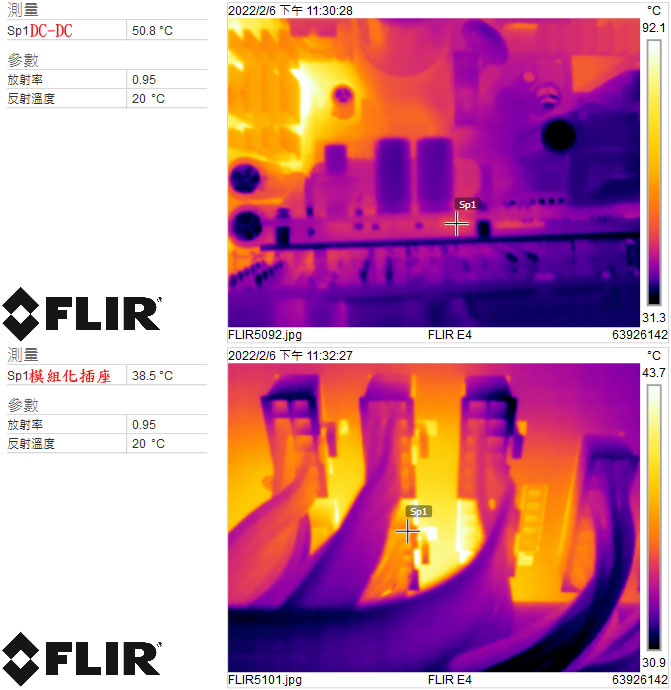

▼電源供應器滿載輸出下DC-DC(上圖)及模組化插座(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

本體及內部結構心得小結:
◆採用全模組化設計,搭配黑色編織網包覆(ATX20+4P)及帶狀(其他)模組化線組。提供1個EPS 8P、1個EPS 4+4P、6個PCIE 6+2P、10個直角SATA、2個省力易拔大4P、1個小4P
◆黑色直條風扇護網從外部安裝,可拆卸清潔,採用be quiet!自家2000RPM風扇
◆交流輸入插座與總開關後方設置獨立電路板安裝元件,並加裝絕緣隔板。L/N電源線、磁芯、插片式連接器、保險絲都有包覆套管,突波吸收器未包覆套管
◆電路板背面焊點做工良好,透過電路板二次側區域的導熱墊可將MOSFET的熱量傳導至外殼協助散熱
◆採用APFC、半橋諧振(FB-LLC)架構、同步整流輸出12V,並透過DC-DC轉換3.3V/5V/-12V
◆APFC功率元件使用Infineon及CREE/Wolfspeed,一次側及12V同步整流MOSFET使用ON SEMI,APFC與一次側均使用全絕緣封裝MOSFET
◆內部電容採用TEAPO、ELITE品牌
◆二次側電源管理IC可偵測輸出電壓與電流是否在正常範圍
◆模組化插座板與主電路板透過電路板焊盤、金屬片及金屬插針焊接連接

各項測試結果簡單總結:
◆be quiet! PURE POWER 11 FM 1000W於20%/50%/100%下效率分別為91.55%/92.23%/88.26%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆be quiet! PURE POWER 11 FM 1000W的功率因數修正,滿足80PLUS金牌認證要求輸出50%下功率因數需大於0.9
◆偏載測試,12V維持空載,測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均無出現超出±5%範圍情形
◆電源啟動至綜合全負載輸出狀態,12V上升時間為9ms,3.3V/5V上升時間為4ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷,12V於21ms開始出現壓降,22ms降至11.4V
◆無負載時輸出無明顯漣波;於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為19.6mV/10.4mV/8.8mV;於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為16.4mV/10.4mV/8.8mV
◆3.3V/5V動態負載測試,變動範圍5A至15A,維持時間500微秒,最大變動幅度分別為650mV/670mV
◆12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為200mV
◆12V動態負載測試,變動範圍25A至50A,維持時間500微秒,最大變動幅度為192mV
◆12V動態負載測試,變動範圍30A至65A,維持時間500微秒,最大變動幅度為238mV
◆12V動態負載測試,變動範圍10A至65A,維持時間500微秒,最大變動幅度為430mV
◆熱機下3.3V過電流截止點在30A(136%),5V過電流截止點在39A(177%),12V1過電流截止點在59A(128%),12V2過電流截止點在55A(131%)

報告完畢,謝謝收看
