這篇是開箱也是關箱的文字起源於，狐仔的第 12 代頂規 CPU i9-12900k 的水冷測試計畫

關於模組化水冷的部份，請看底下連結這篇

Intel Core i9-12900K 代號 Alder Lake-S 的第 12 代 CPU 簡單開箱測試小聊

接著就是傳統的非模組化水冷的部份就以編輯 ~ 升級 菸酒生 的工作主機為主軸來展開

然後這傢伙就以一股莫名的堅持，挑選了 ROG Z690 主機板中擁有 VRM 水冷模組的

ROG MAXIMUS Z690 FORMULA

所以咱們就來看看這張這我們不得不把開箱與關箱擺在一起寫的主機板吧

比起過去的 ROG MAXIMUS 正 ROG 系列的配色，今年 FORMULA 配色可以讓大家眼睛一亮

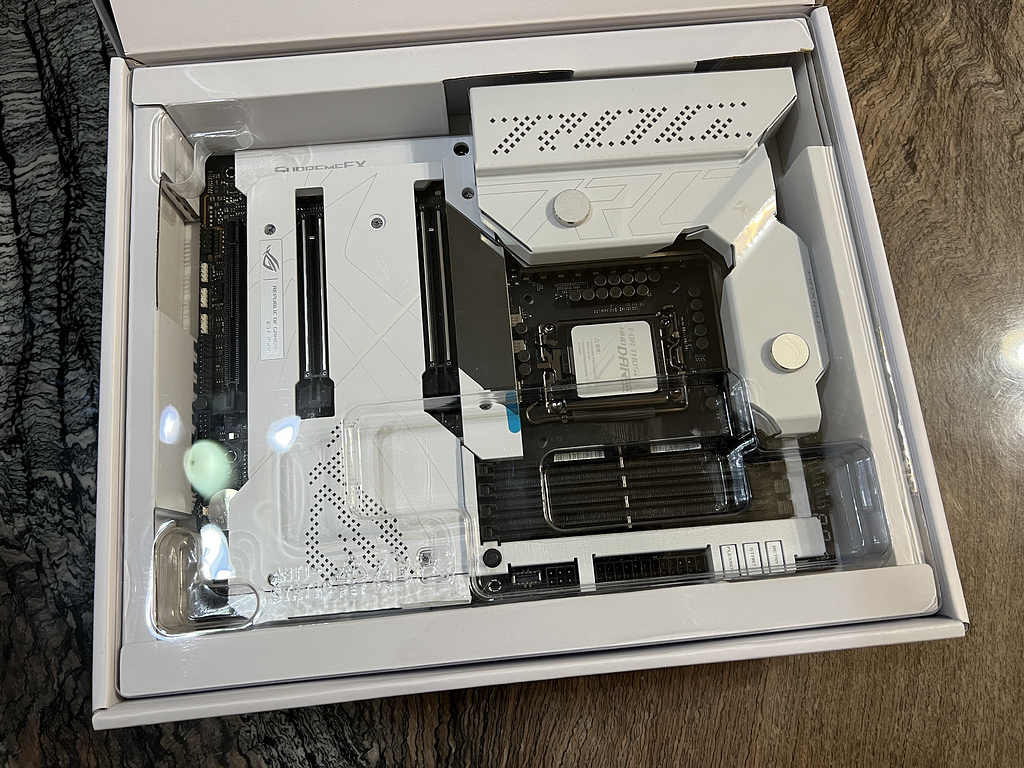

一張很漂亮的全白色 ROG 主機板(比起其他兄弟都是黑鴉鴉)，所以當然連盒子都是很漂亮的白色

基本上狐仔本人是完全不贊同菸酒生選用這張主機板的

但因為菸酒生本人想沿用 ROG MAXIMUS VIII FORMULA 在機殼裡的配置

所以這張主機板就成為編輯部首張自費購入自用的高價主機板 (原價屋售價 $19990)

基本上配置跟各家高階配置都蠻像的

同樣的大量散熱器裝甲使得你再拿這張主機板時會感覺有點重，相對的散熱問題自己也不用你擔心

正 ROG 系列推出的完全白色的主機板外觀就是帥 (然後更怕刮傷)

記憶體插槽有四隻 DDR5 插槽，最大總容量為 128GB

這張主機板就不需要擔心 RAM 的超頻問題，ROG 理論上不會在超頻上拆自家招牌

PCIe 在這張主機板上只剩下三條

PCI_E1 最高可支援 PCIe 5.0 x16

PCI_E2 最高可支援 PCIe 5.0 x16

但是兩個插槽同時有顯示卡或其他介面卡時則支援 x8 + x8

PCI_E3 最高可支援 PCIe 4.0 x4

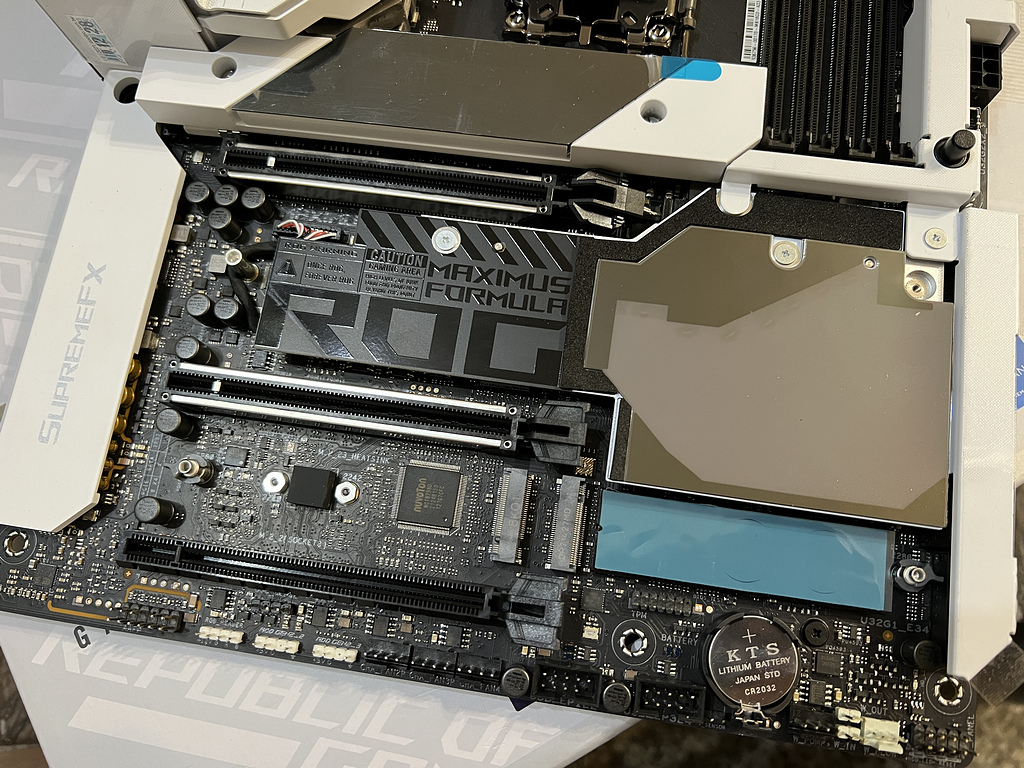

打開 M.2 的裝甲

可以看到 SSD 的插槽底部也設置了散熱器

當你的 M.2 SSD 是雙面顆粒時，就把底部散熱器的導熱墊膠片給撕開在安裝 ～ SSD 的溫度會控制得更漂亮喔

但並不是全部都有散熱膠片，這張主機板只有兩個地方有

一是第一條 M.2，速度上支援 PCIe 4.0 x4 mode

上面這個則是華碩設計在主機板上很炫砲的 LCD 資訊顯示螢幕

根據設定可以顯示一些溫度上的資訊，以及顯示開機時的除錯資訊

然後我們馬上就用到了 (再次嘆氣)

下方的 M.2 由上而下

M2_2 最高可支援 PCIe 4.0 x4 (底部有散熱膠片的)

M2_3 最高可支援 PCIe 3.0 x4

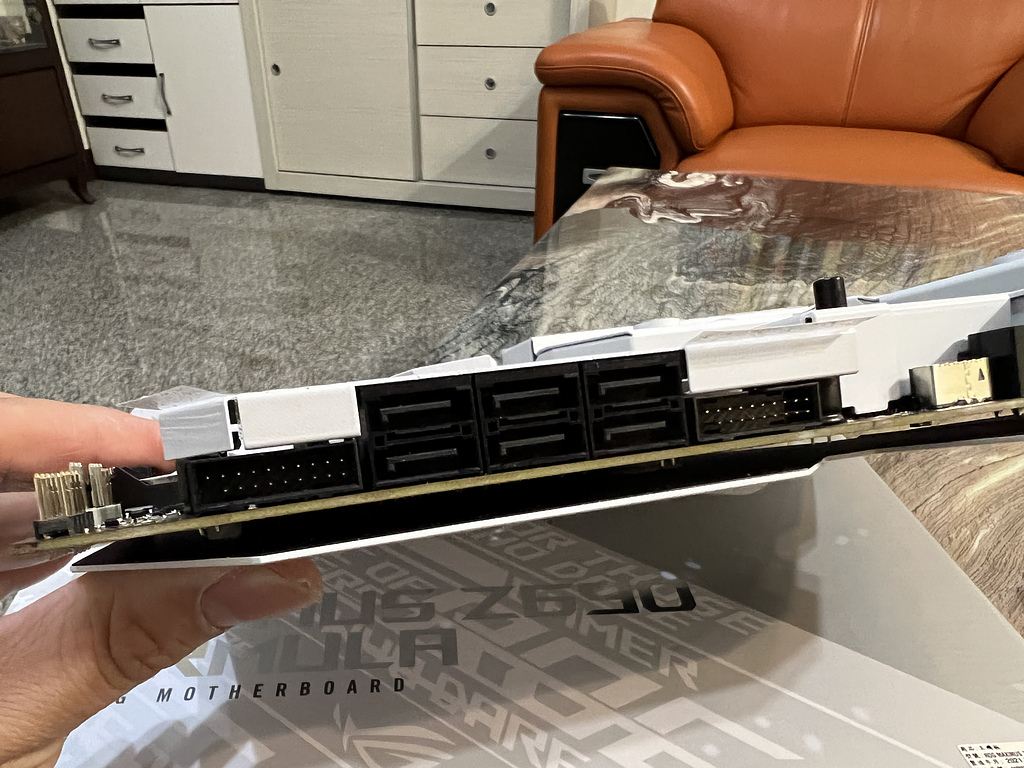

另外，雖然 Ｍ.2_2 支援 m.2 SATA，但個人強烈建議您還是善用 2.5" SATA 吧

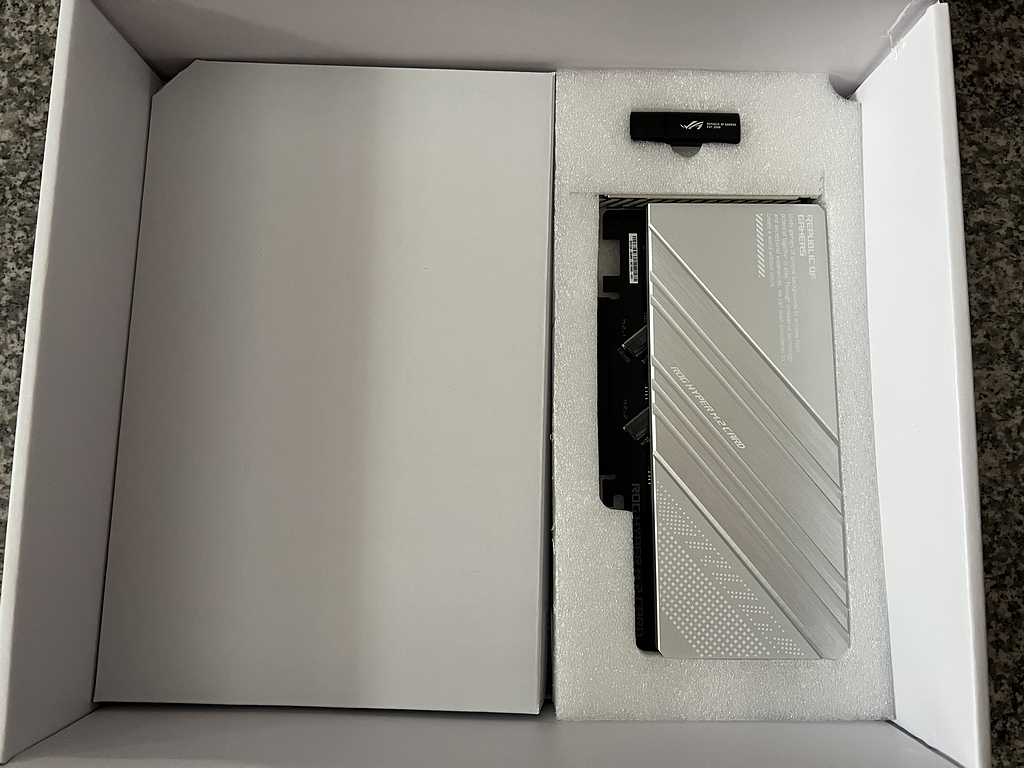

另外 ROG MAXIMUS Z690 FORMULA 的酷炫配件之一就是這張擴充卡

ROG HYPER M.2 卡，支援 PCIE 5.0

當插在 PCI_E1 or PCI_E2 可支援 PCIe 5.0 x4 的 SSD

但是此時 PCI_E1 / PCI_E2 會成為 x8 + x8 模式

而且這張 M.2 卡在安裝 PCIe 5.0 x4 的 SSD 模組時

只能安裝在 Hyper M.2_1 slot，Hyper M.2_2 slot 會關閉

但如果安裝在 PCI_E3 時則可以支援 x4 + x4 模式

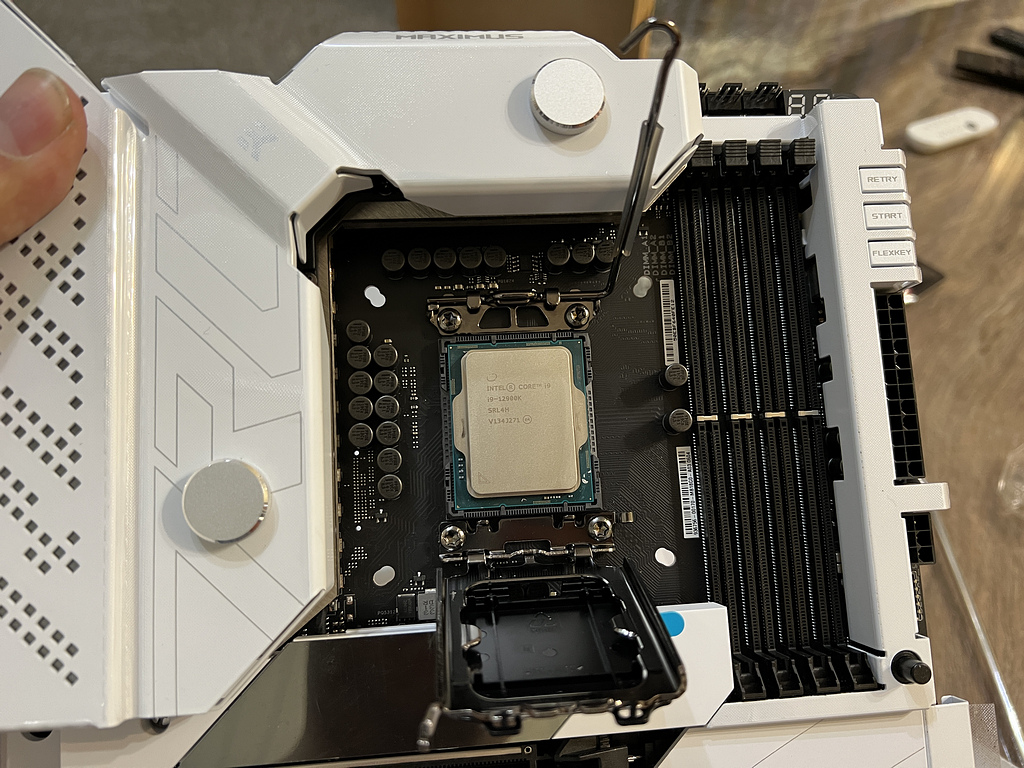

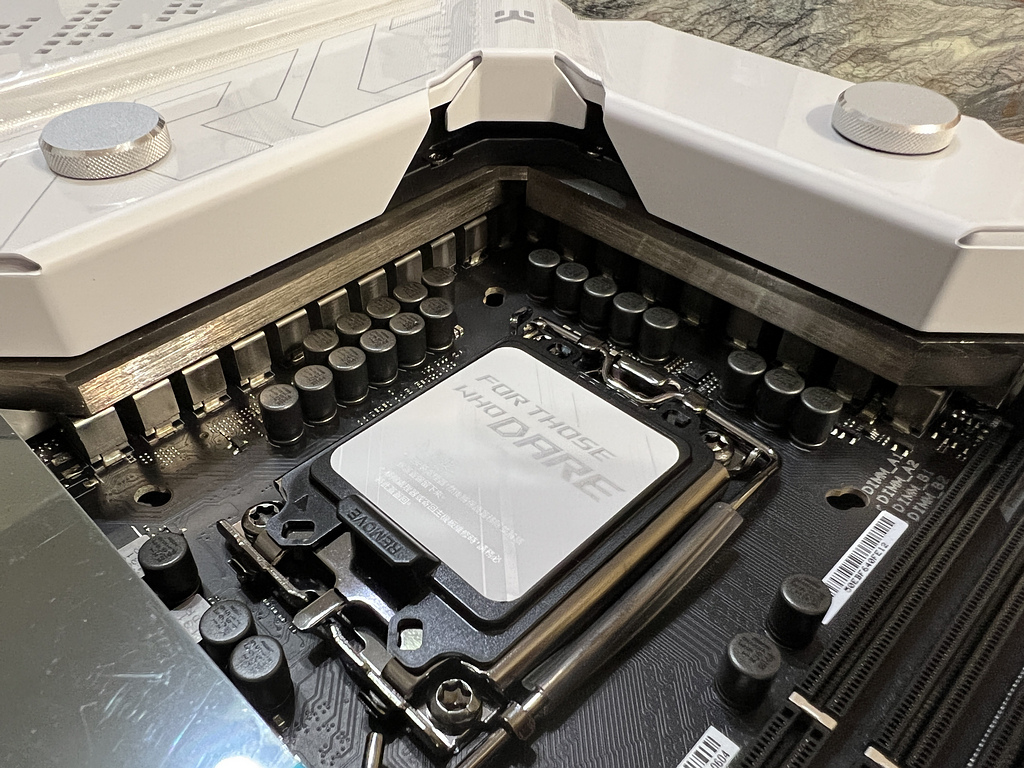

供電給了 20+1 向，最高 105A 的智慧供電模組

可以確保你安裝 i9-12900K 時，可以得到穩定好品質的電力支持

同時大家可以注意一下散熱器模組並沒有往後縮了一點距離

因為這張主機板的設計本來就沒預設讓使用者安裝大型塔扇甚至於 AIO 水冷

而是打算讓你安裝 DIY 組裝式水冷

持續被保留使用的 Debug 燈，當然燈不夠炫

所以華碩很貼心地增加了剛剛我們提過的 LCD 螢幕除錯資訊顯示

另外 ROG FORMULA 的設計傳統就是全裝甲完全包覆

所以這邊當然連主機板上的預設按鈕以及周遭完全都被白色裝甲包覆

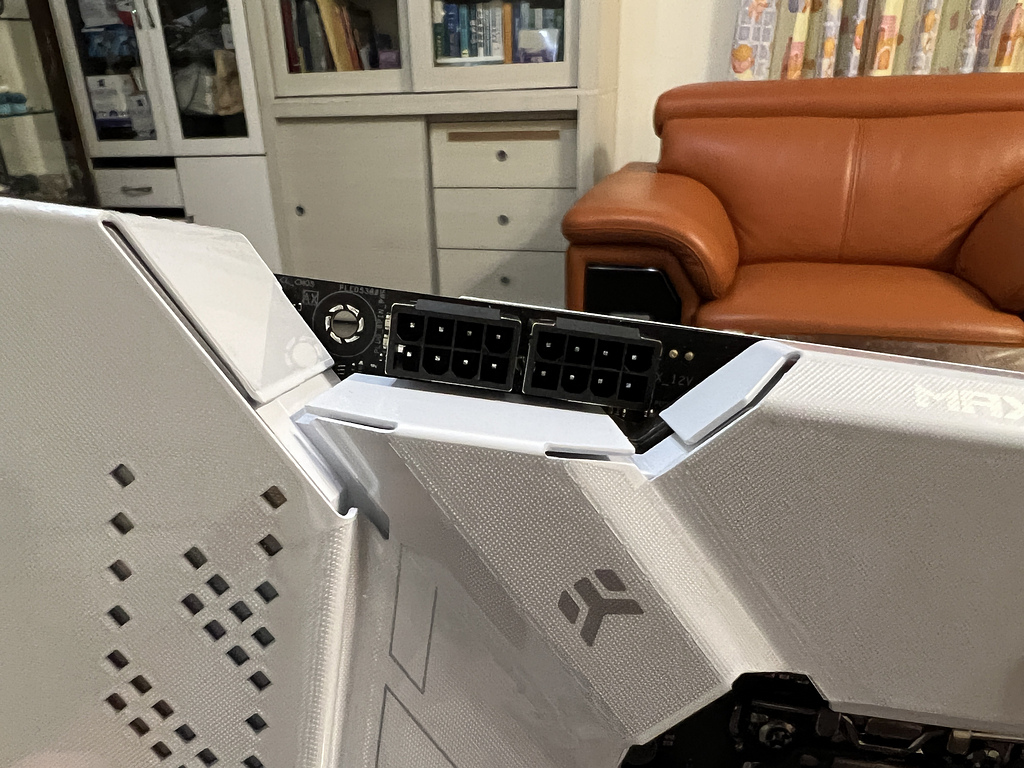

然後 8+8 CPU 12V 的部分加上裝甲的高度會不太好安裝

所以如果機殼的位置沒有太多可以操作的空間

建議是先想辦法插上去後再把主機板鎖到機殼上

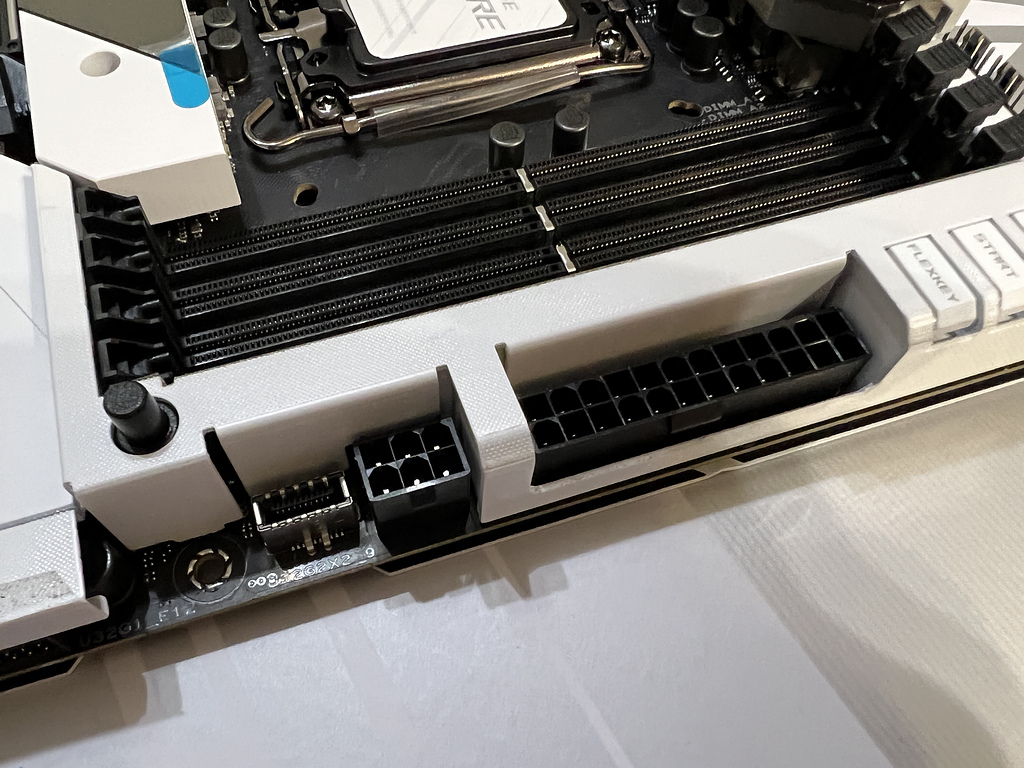

這張主機板因為花俏的功能實在太多了

主電源供應的 24PIN 不夠吃還額外需要一個 12V 6PIN

白色盔甲上的按鈕式協助快速卸除顯示卡的機構

這樣一來拆顯卡就不需要再拿一隻長長的起子了

前置 USB 給的是兩組 USB3.2 Gen1 與 一組 USB3.2 Gen 2x2(支援 TYPE-C)

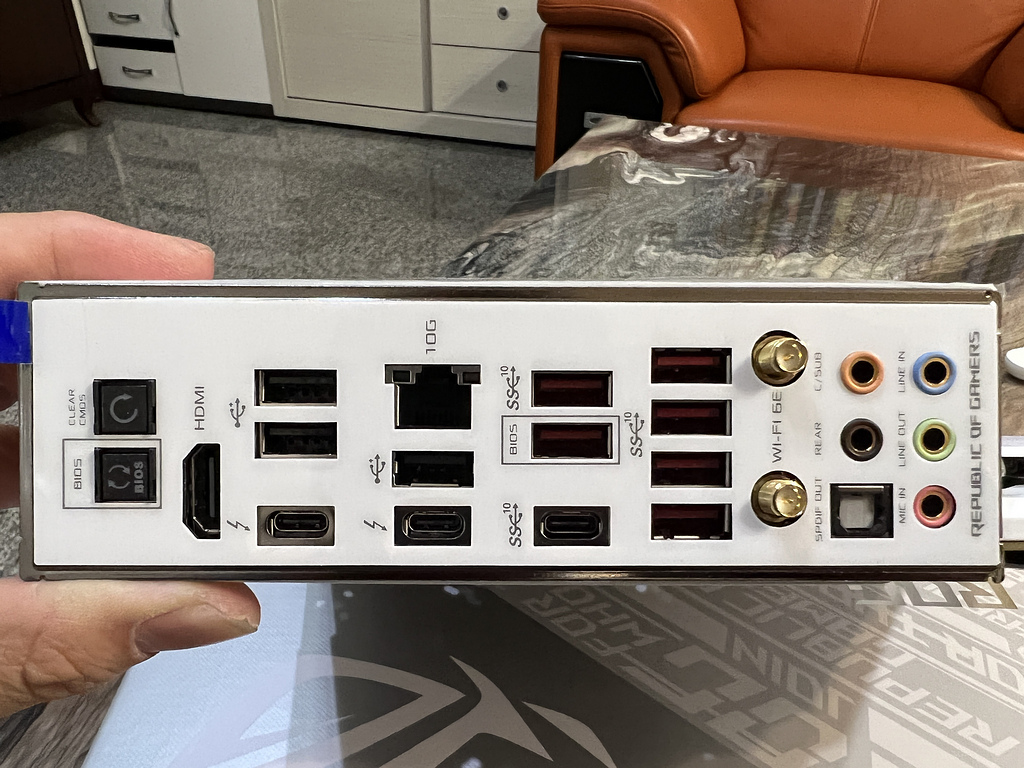

後方的 I/O 其實還是有保留蠻多有趣的設計

包含了 Clear CMOS Button 以及 Flash BIOS Button

同時保留了三組 USB 2.0 讓你用來接鍵盤滑鼠

另外還是保留了 HDMI 讓你可以在顯卡燒壞時用內顯

兩組 Thunderbolt™ 4(Type-C)

總共七組 USB 3.2 Gen 2 10Gbps (Type-A*6+Type-C)

不得不誇獎華碩的是主機板上都有預留舊款 CPU 散熱器的相容孔位

像是 MSI 的主機板就沒有(對，連高階的都沒有)

講是這樣講

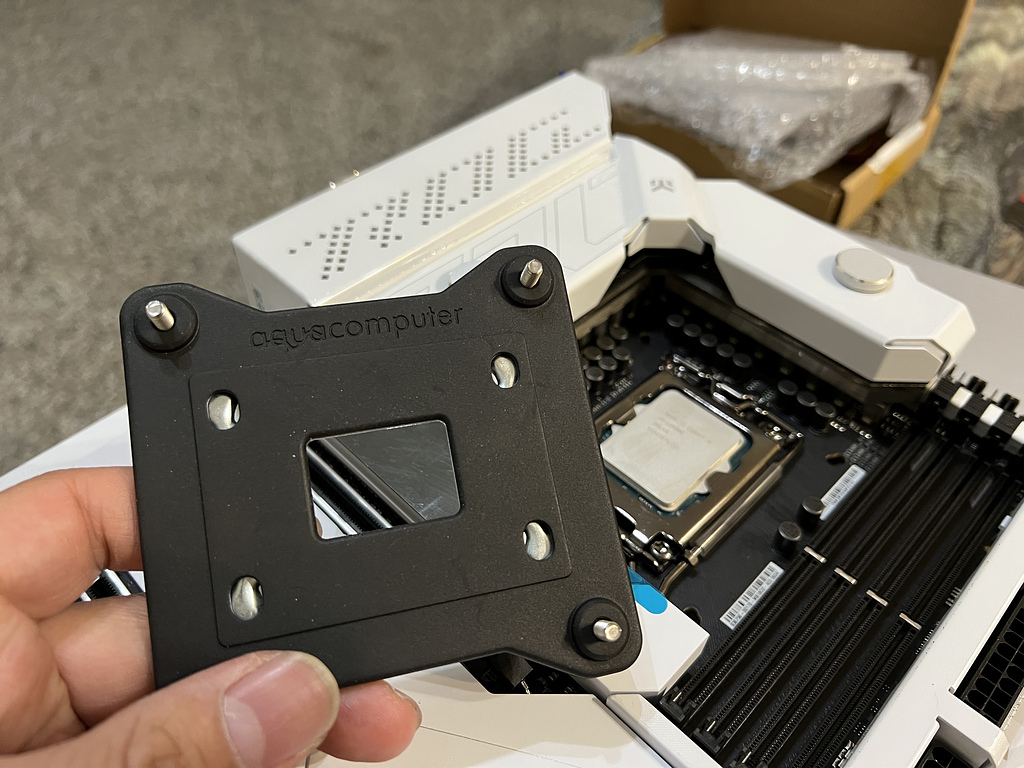

我們還是買了新的 aquacomputer 水冷頭 for Intel 1700 專用的強化背板

先在背面鎖好

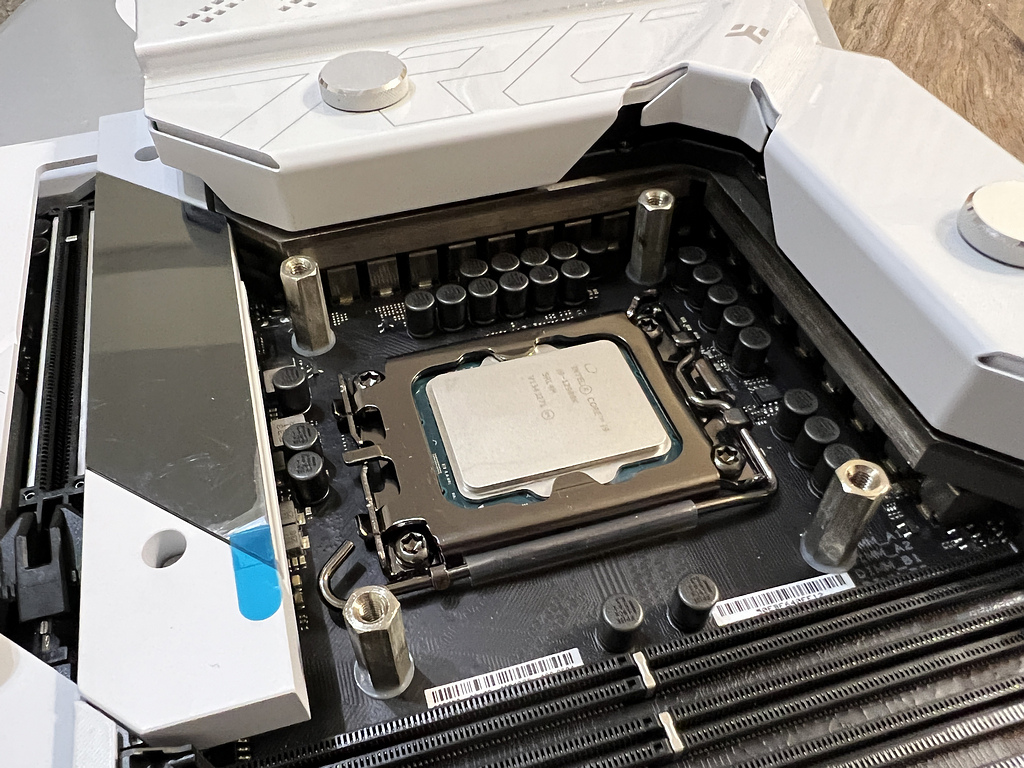

正面的固定柱鎖好

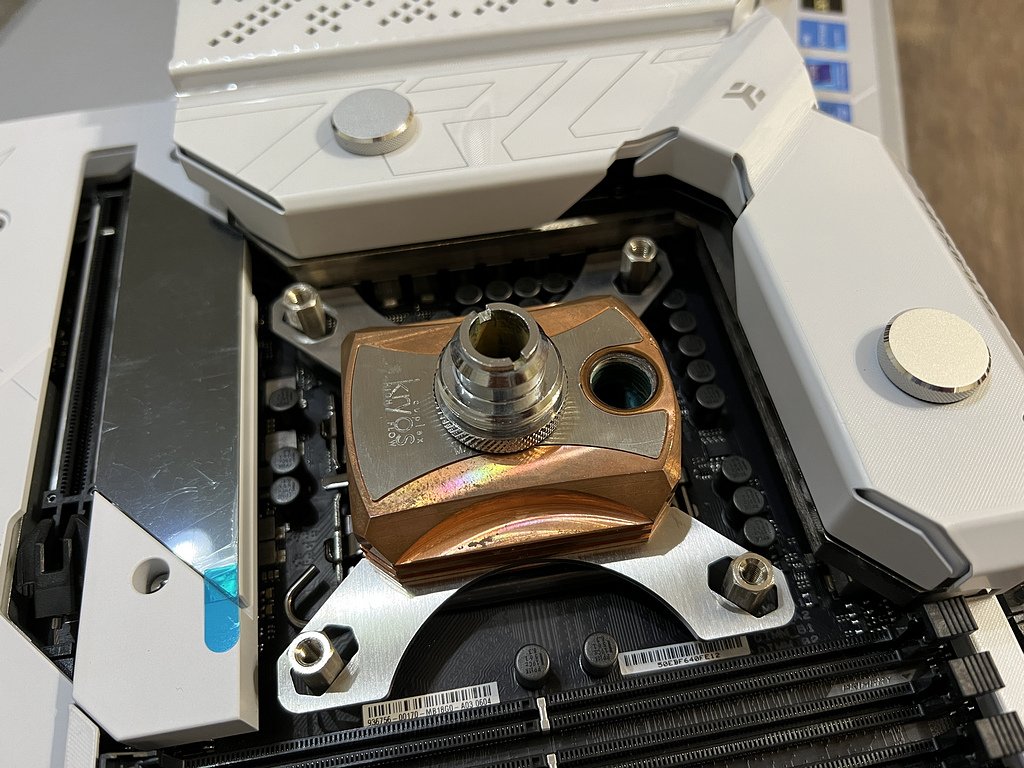

套上舊有的水冷頭

然後根據 aquacomputer 水冷頭 for Intel 1700 相容套件的說明

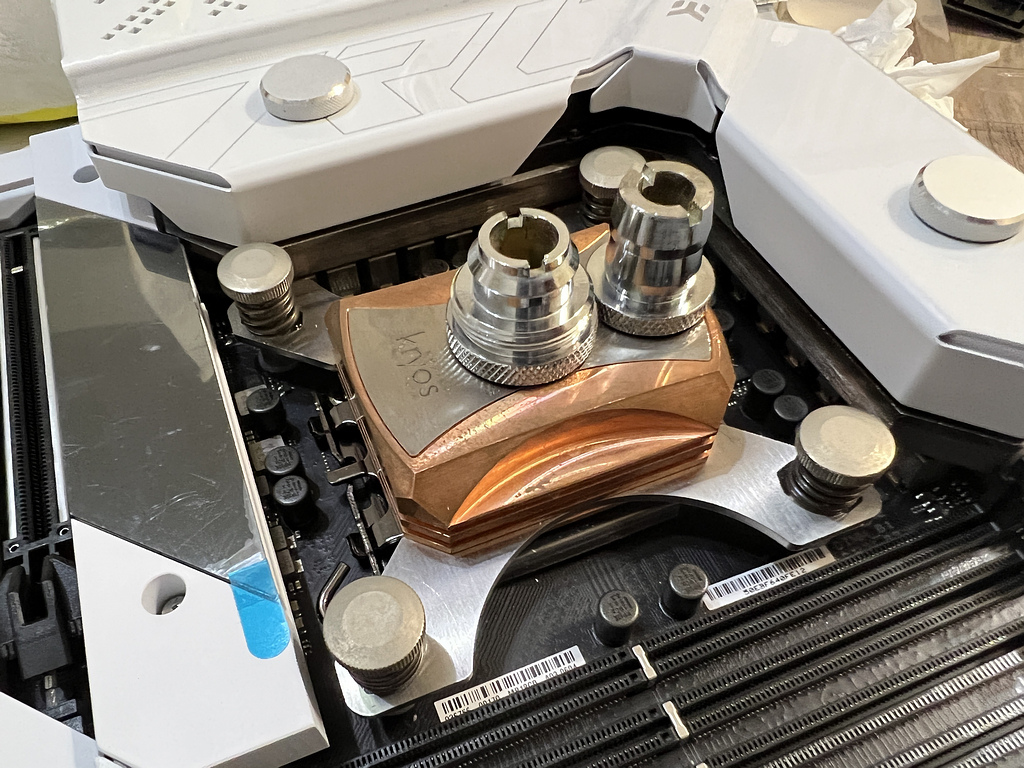

把水冷頭給鎖好固定好

然後，你以為還有然後嗎??

然後就是我們把整台主機組裝好，水冷系統排氣完畢

正式點火上線時，除錯燈號直接顯示 Code：00

然後 LCD 顯示器直接很好心的提醒 CPU Error

這令人傻眼的結局簡直殺的我們措手不及

拆下的 CPU 由狐仔送至朋友那的主機板照樣是 Code：00

也就是說.....ROG MAXIMUS Z690 FORMULA 燒了狐仔的神鵰 i9-12900k

主機板送回華碩後了無聲息了兩週後我們接到了來自華碩的電話

表示目前台灣 ROG MAXIMUS Z690 FORMULA 缺料

願不願意更換成 ROG MAXIMUS Z690 EXTREME

這....這超展開讓我們完全不知道如何面對 ~~~ 這麼乾脆且沒有任何說名的升級可能代表著

只有國外有發生較大量的 MAXIMUS Z690 FORMULA 掛掉 CPU 的案例被我們撞上了

(當初都已經刻意不選擇在亞洲有爆發災情的 ROG MAXIMUS Z690 HERO 了)

所以這篇開箱就到此為止 ~ 以升級 ROG MAXIMUS Z690 EXTREME 當結果來關箱

主機板升級雖然很讓人開心，但我們那顆備受期待的特挑版神雕就真的已經完全陣亡，完全無救

以上報告完畢 ~ 祝我們下張主機板與下顆 CPU 一切都好且順利
