TruePower 系列在 Antec 產品線上已存在近 20 年 (我好像自爆年紀了)

當年我從美國團購回來的就是這一系列的電源供應器

時至今日,產品現在瓦數已越來越大~~當年團購的 400W 小瓦數已經少見了

TPN-Family

這次狼大要拆市場端少見的 80+ 金牌 450W 的電供給大家看

大家可要好好的看完這一篇,因為這一顆相當適用於一些較文書與輕量影級的主機喔



產品特色:

1.日系耐用電容,450W連續輸出能力

2.轉換效率獲得80PLUS金牌認證

3.靜音12公分雙滾珠風扇,先進風扇轉速調整功能,減低噪音同時確保散熱效果

4.Circuitshield提供全方面工業等級輸出保護(OCP/OVP/UVP/SCP/OPP/OTP/SIP/NLO)

5.產品提供五年有限保固及全球終身技術支援服務

6.12V最大輸出達99%,支援CPU/GPU電力需求



輸出接頭數量:

ATX20+4P1

CPU12V 4+4P1

PCIE 6+2P2

SATA4

4P3

4P1

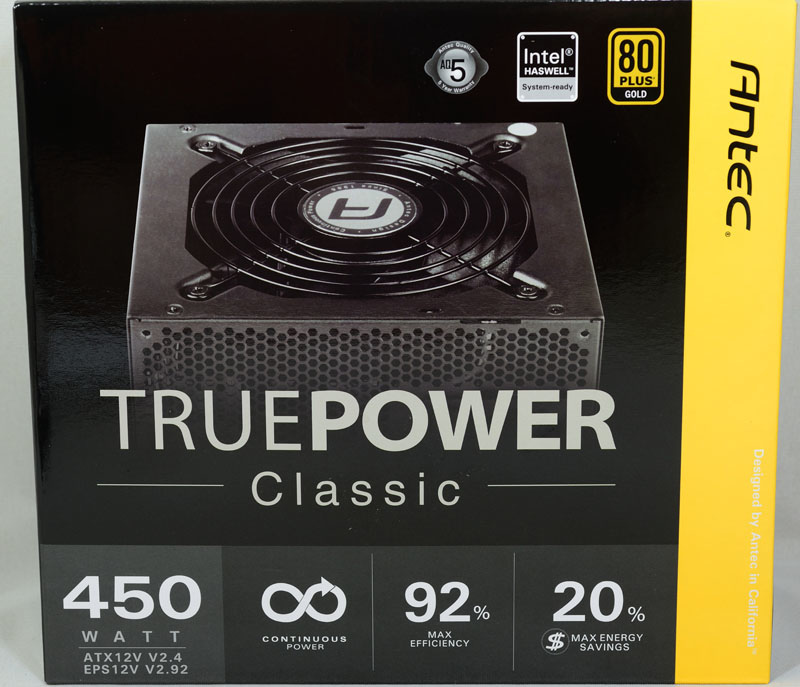

外盒正面,實體圖片搭配大字體TRUEPOWER CLASSIC產品名稱,右上為80PLUS金牌認證標誌,右方黃色帶狀區域為Antec系列產品獨特風格,最下方為產品輸出功率規格及三大特色圖示(連續輸出/92%最大效率/最大節省20%電力)

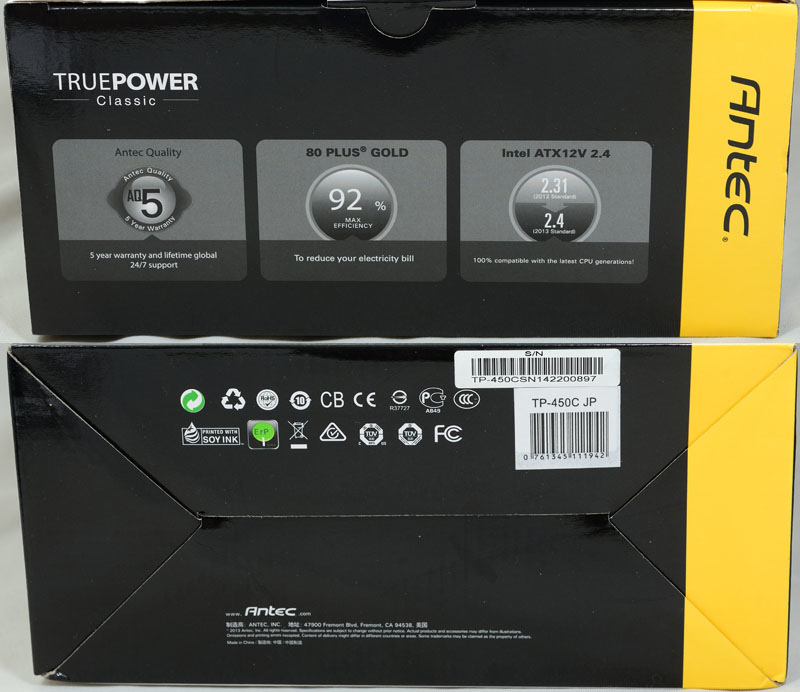

外盒上下側面有另外三個特色圖示(AQ5五年有限保固、80PLUS金牌效率、支援Intel ATX12V V2.4)、通過的安規認證標誌及序號管理條碼


外盒左右側面有四種語言的特色說明、輸入電壓/電流/頻率規格、各輸出電流/功率規格、本體提供的接頭種類/數目、官方網站網址及各地技術支援電話、企業QQ/新浪微博/騰訊微博等資訊

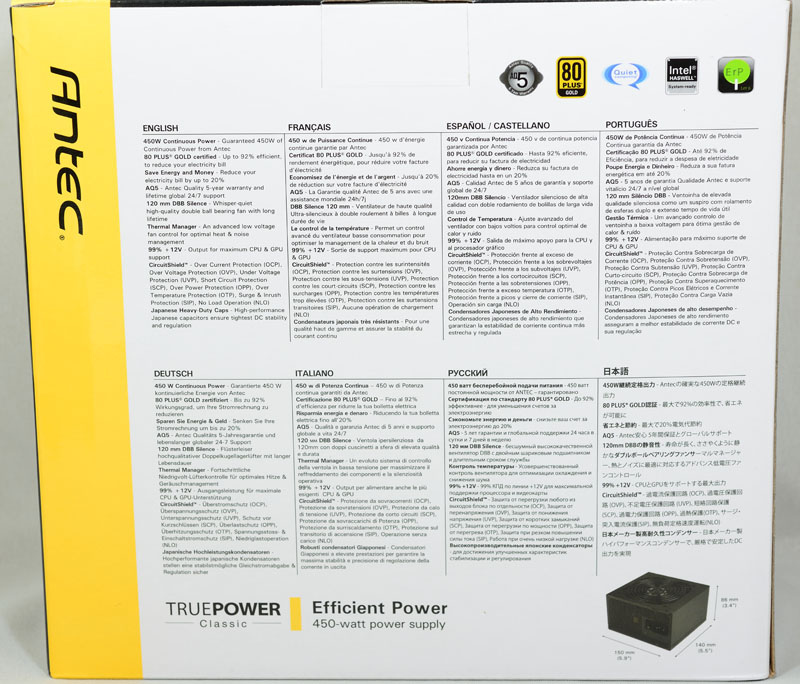

外盒背面有更多其它語言的產品特色說明,右下角為電源外觀尺寸圖

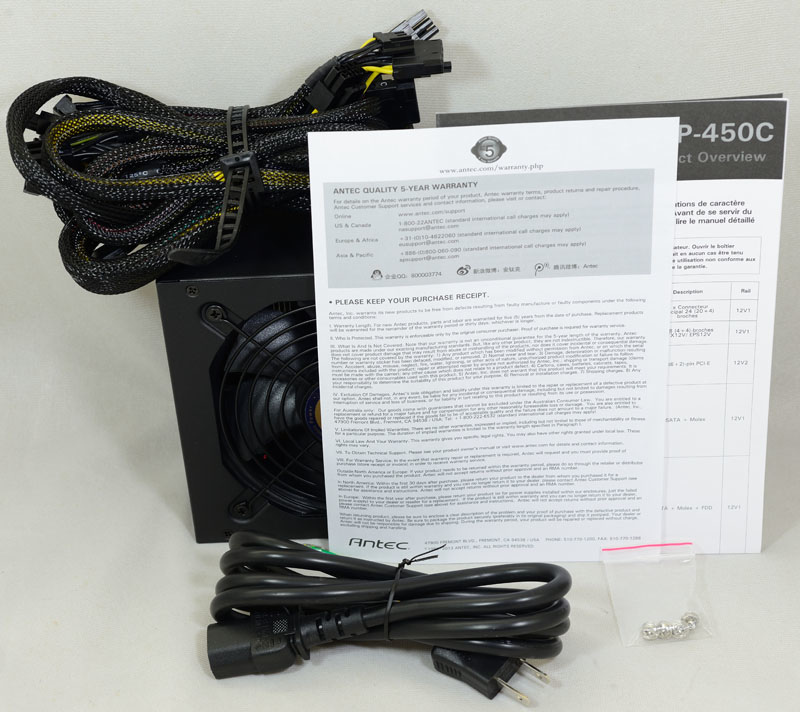

包裝內容物有電源本體、說明文件、保固卡、固定螺絲及交流電源線

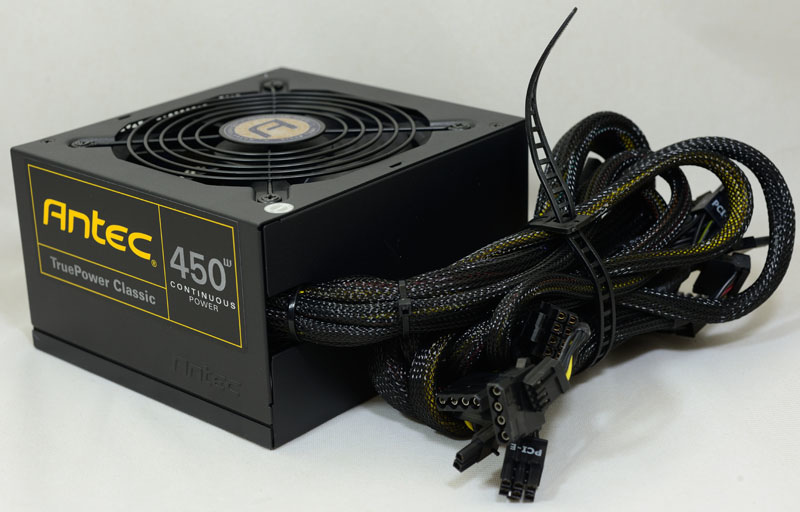

電源本體外觀採用黑色消光黑烤漆處理


外殼側面有裝飾貼紙


本體外殼上Antec字樣凸印


六角蜂巢網狀散熱出風口處設有交流輸入插座及電源總開關

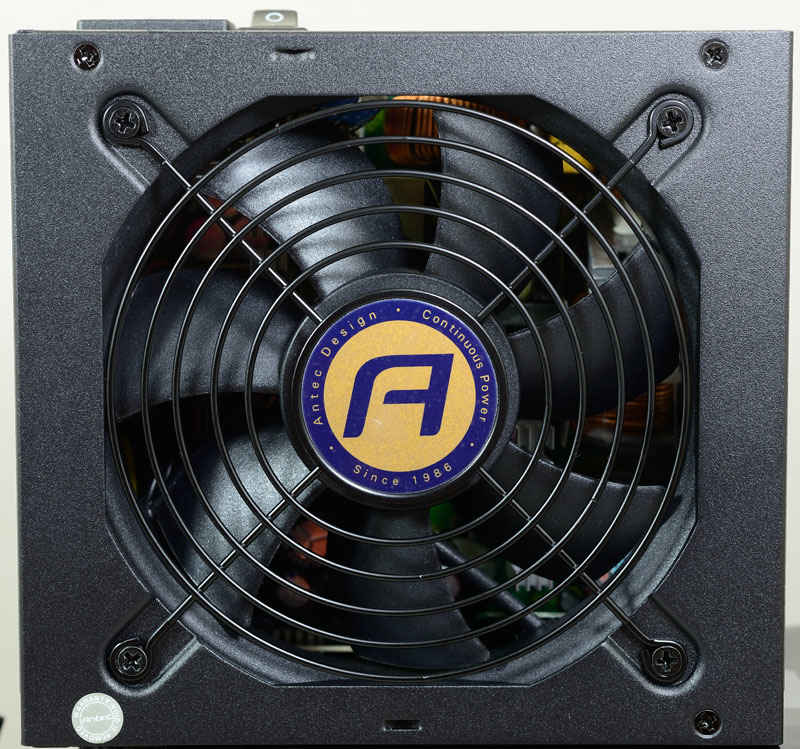

風扇進氣口護網中央有圓形A字銘牌

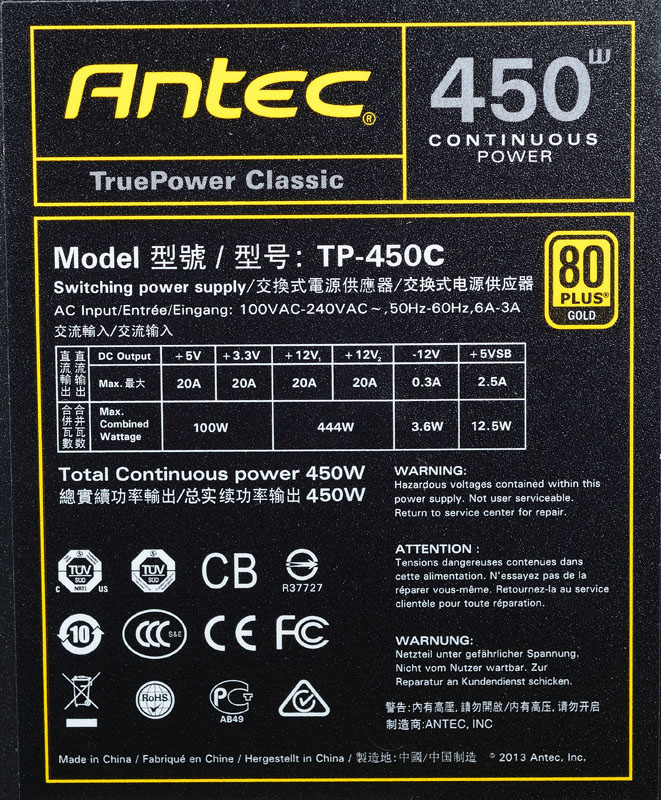

規格標籤,上有輸出功率、產品名稱、型號、80PLUS認證標誌、輸入電壓/電流/頻率、各輸出電流/功率、安規認證標誌、警告訊息及產地

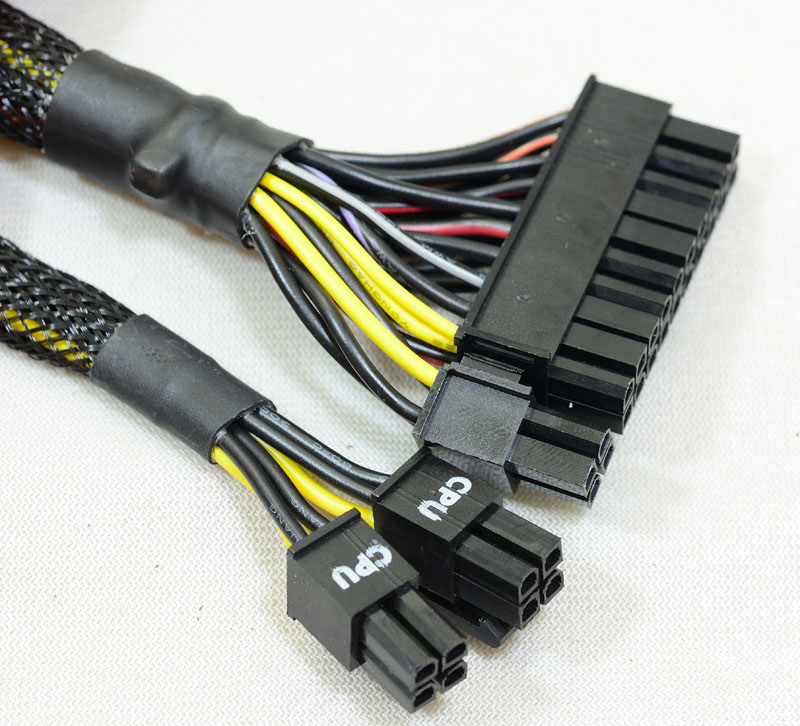

本體直出一組長度50公分的ATX20+4P線組及一組長度66公分的CPU12V 4+4P線組

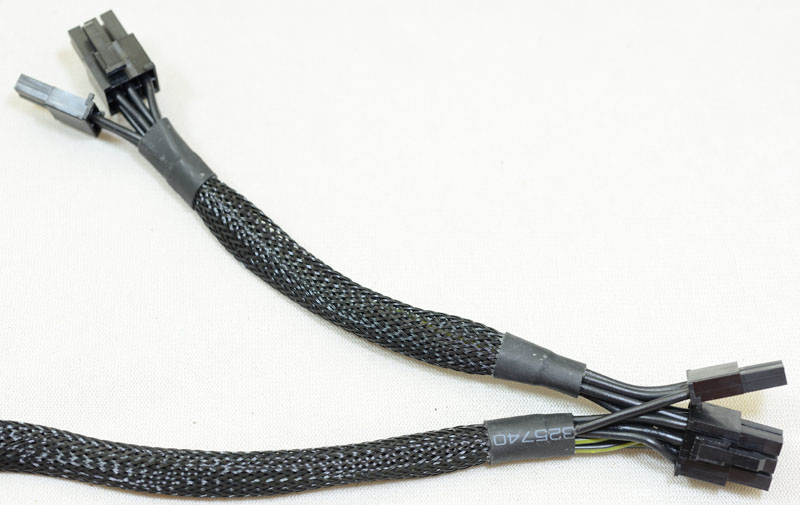

本體直出一組長度58公分的一分二PCIE 6+2P線組,接頭間線路長度為14公分

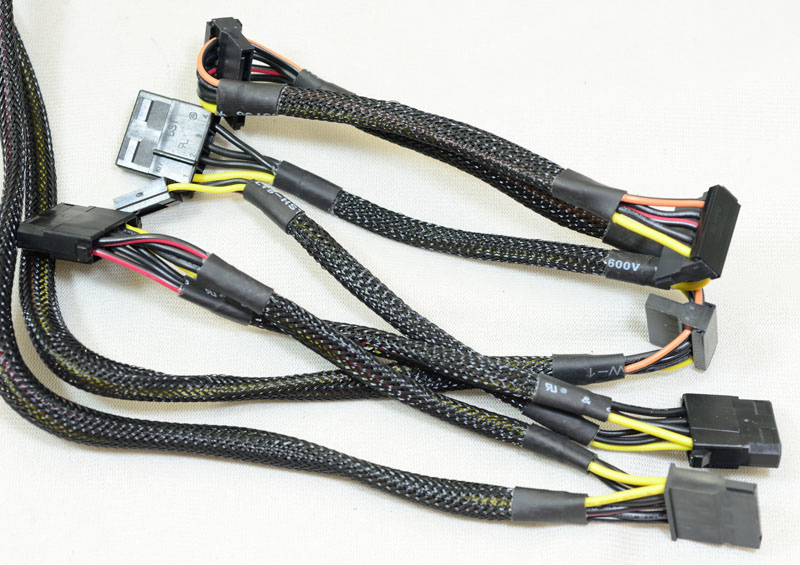

本體直出兩組長度為46公分的SATA/4P/4P混和配置線組,提供三個直角SATA接頭、一個直式SATA接頭、三個直式大4P接頭(無省力易拔設計)、一個小4P接頭,接頭間線路長度為13公分


所有線材均有黑色隔離網包覆

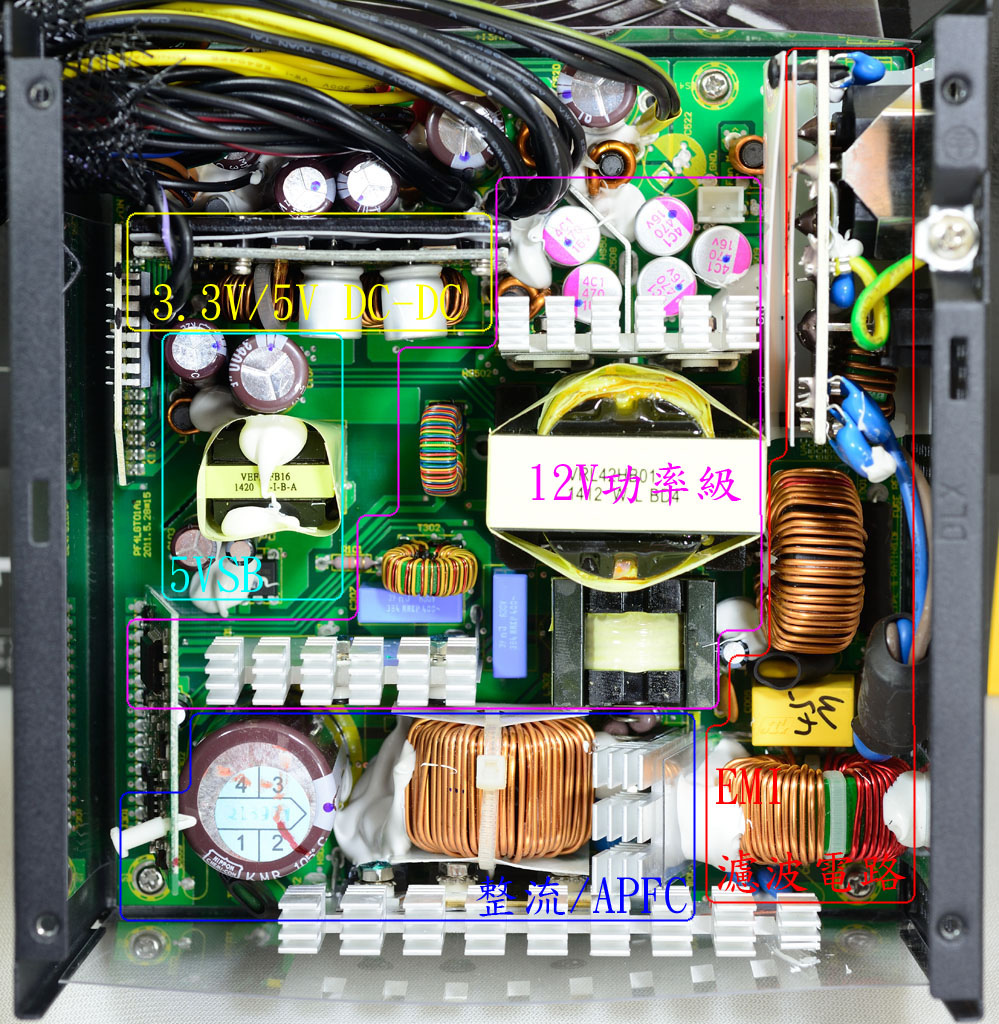

內部結構圖,此電源為海韻代工製造,各分區功能如下:

紅色:輸入EMI濾波電路

藍色:橋式整流及APFC電路

水藍色:輔助電源電路5VSB

紫色:一次側半橋LLC諧振+二次側同步整流12V功率級

黃色:3.3V/5V DC-DC轉換電路

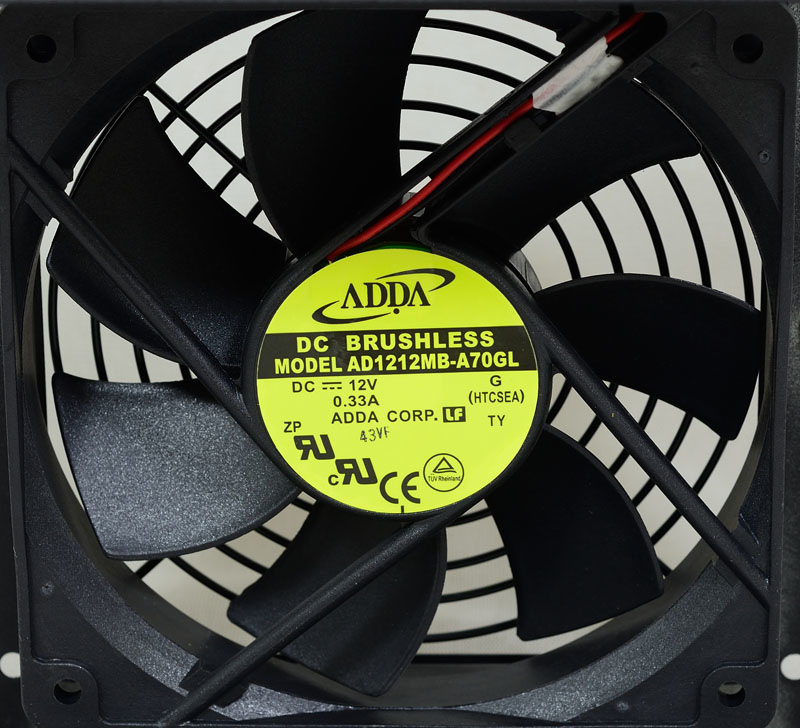

使用ADDA AD1212MB-A70GL十二公分12V/0.33A雙滾珠軸承風扇

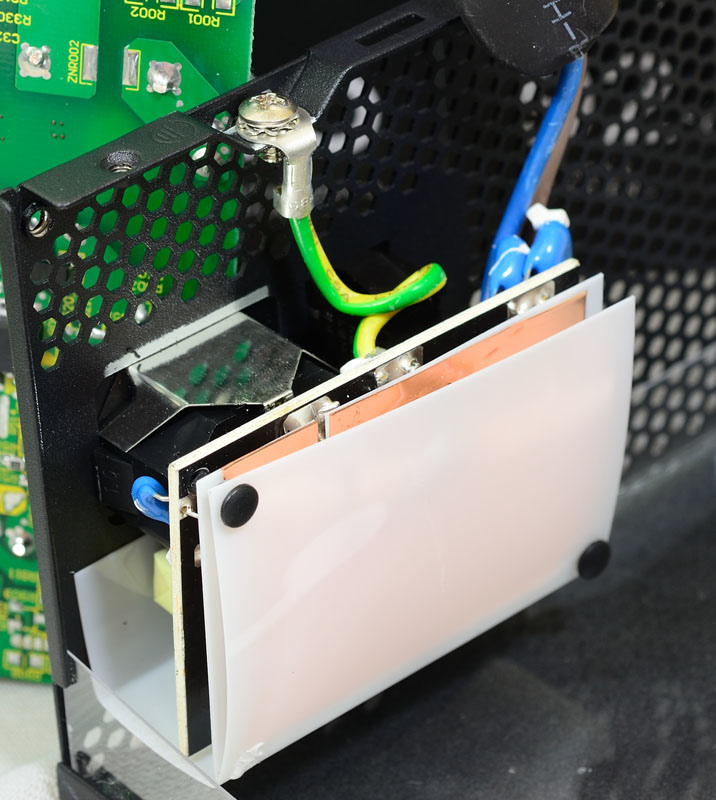

交流輸出插座/電源總開關後設置第一階EMI濾波電路子板,背面加上銅片及塑膠片組成的絕緣隔板

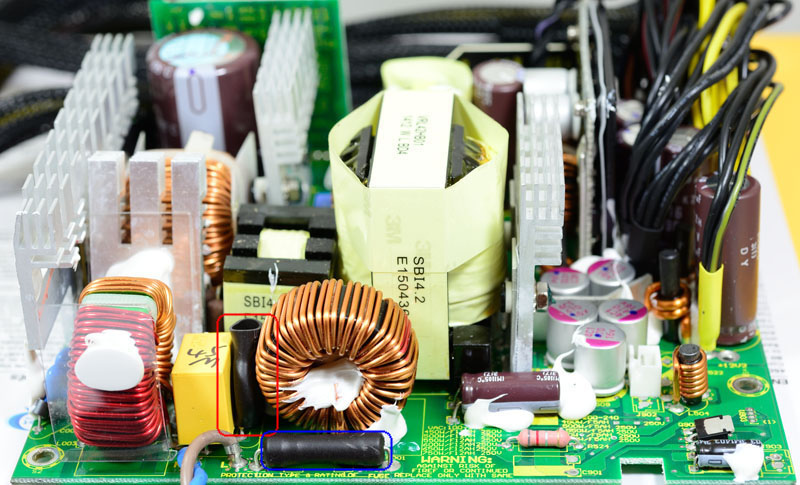

電路板上第二階EMI濾波電路,輸入保險絲(藍框處)及突波吸收器(紅框處)均包覆絕緣套管


APFC電路區,GBU10V08橋式整流器(紅框處)固定在散熱片上

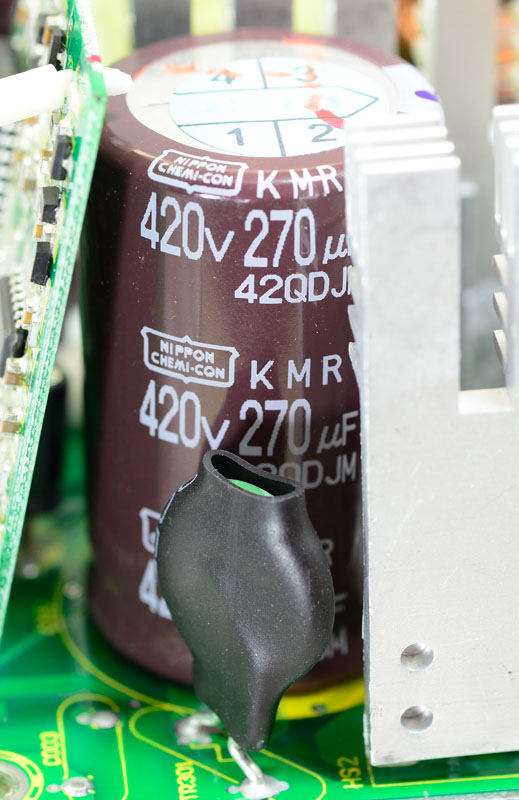

APFC輸出電容採用Nippon Chemi-con KMR系列420V 270uF 105度電解電容,旁邊熱縮套管包覆圓餅元件是NTC熱敏電阻

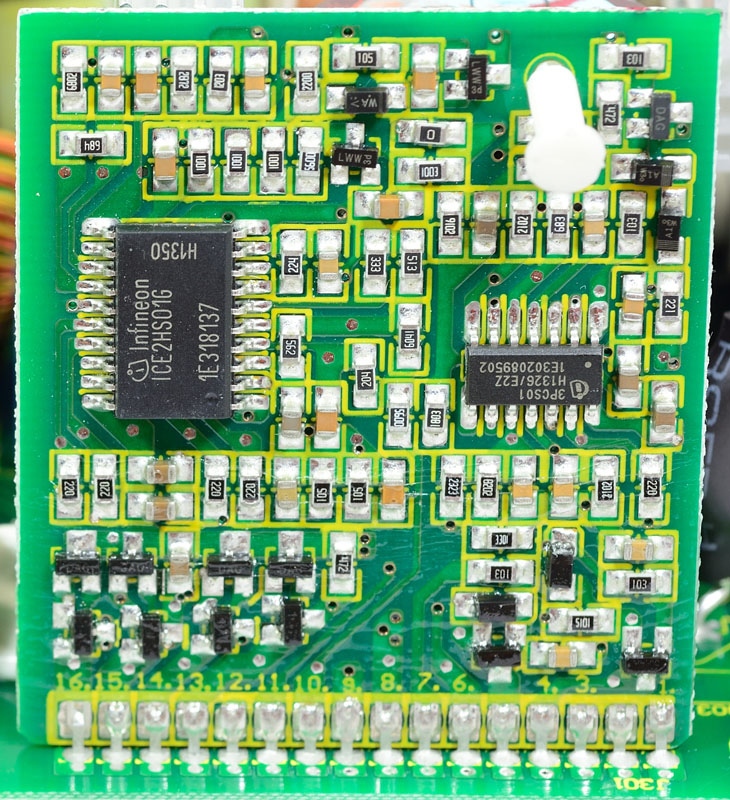

APFC/功率級一次側控制電路子卡,上方核心為Infineon ICE3PCS01 CCM PFC控制ICInfineon ICE2HS01G諧振控制IC

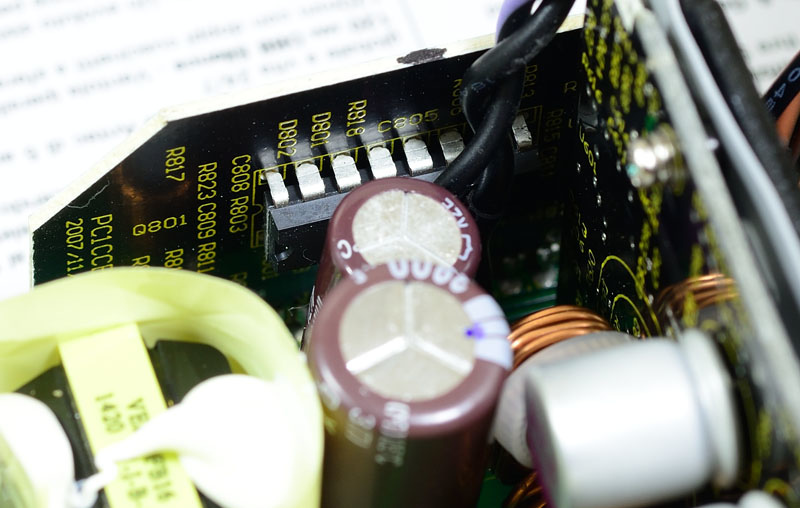

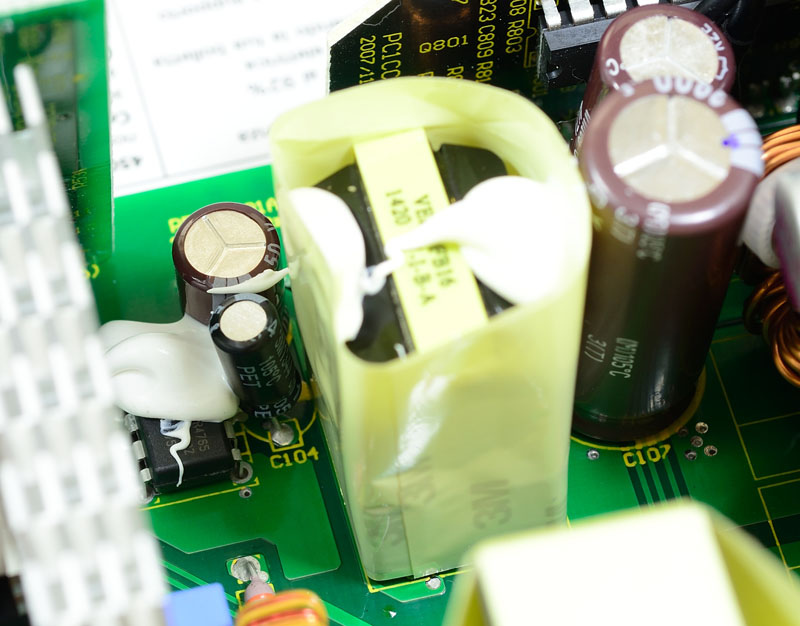

輔助電源電路變壓器,負責產生5VSB待命電源


12V功率級一次側功率元件為Infineon IPP50R350CP Power MOSFET,共有兩顆組成半橋LLC諧振轉換器

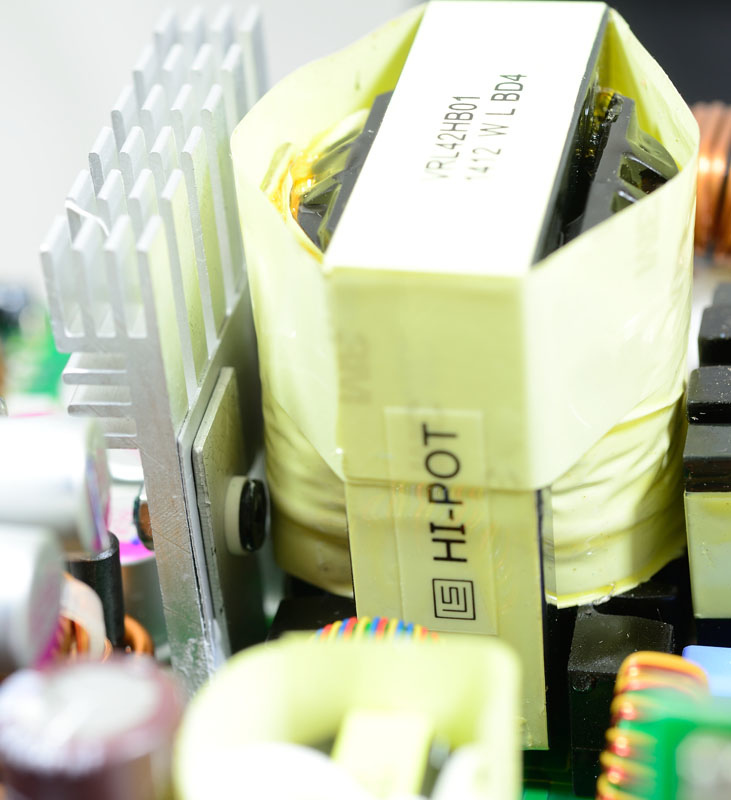

12V功率級主變壓器


功率級一次側諧振槽的諧振電感及諧振電容(藍色方形元件)

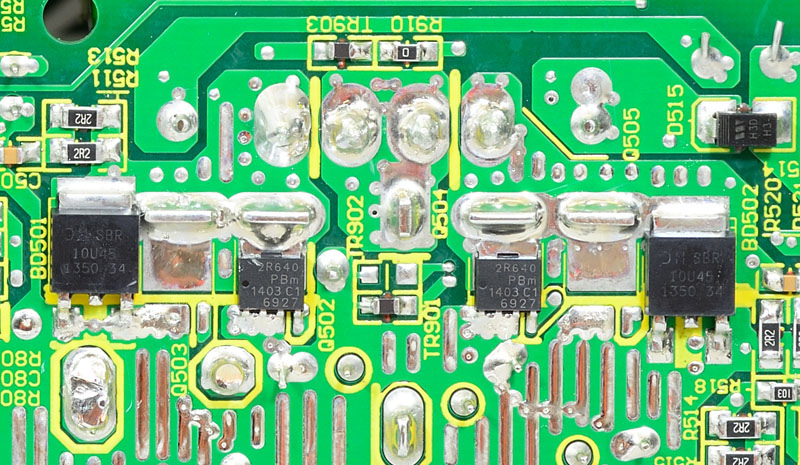

12V功率級二次側同步整流元件安裝在主電路板背面,使用兩顆PSMN2R6-40YS(2R640) MOSFET及兩顆輔助用SBR10U45 Schottky Diode組成全波整流電路,附近還有兩顆熱敏電阻(TR901/TR903)監測該區溫度


12V輸出濾波電路前端使用松木(已被立隆併購)固態電容


DC-DC電路子卡,將12V轉換成3.3V/5V,上方也採用松木(已被立隆併購)固態電容


輸出監控及電源管理子卡,使用SITI PS223電源管理IC,監測各輸出電壓/電流,接受PS-ON信號控制及產生Power Good信號

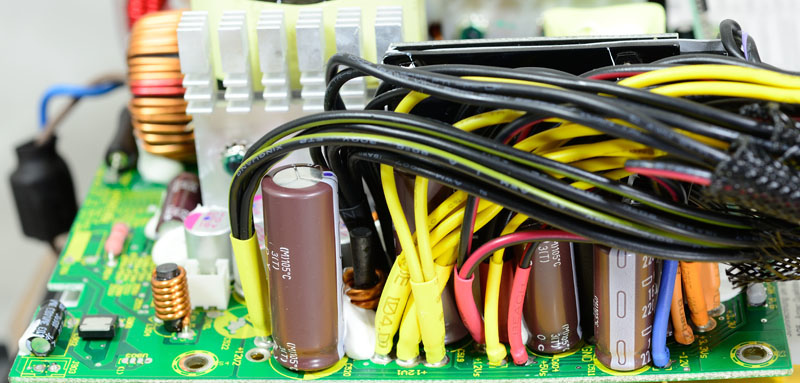

主電路板端輸出線組接點,各線組末端均使用絕緣套管包覆




本體及內部結構心得小結:

1.80PLUS金牌效率認證,採用12V功率級+DC-DC電路轉換3.3V/5V,確保輸出間彼此影響降到最小,改善交叉調整率

2.EMI濾波電路子板背面加上絕緣隔板,輸入保險絲、突波吸收器、輸出線組末端均包覆絕緣套管

3.固態電容品牌為松木(現已被立隆併購),雖包裝上未標明全日系,不過仍有進步空間

4.使用12公分雙滾珠軸承風扇,確保耐用性

5.小瓦數加上雙路12V設計,搭配高階CPU/GPU須注意12V迴路配置,避免頂到每路12V/20A(240VA)限制
