這是一系列組機文的最後一篇了

這台機子可以說讓狐仔在有限的預算中玩盡了花樣

還盡量把每一個零件都給它寫過一次了

(其實就是拿別人的機子來寫文...大家要感謝買主的大方)

這邊主要是來講如何快速簡單的在GIGABYTE GZ-G1 plus中擺入水冷

此機殼因設計與空間問題...所能選擇裝設的點只有頂蓋排風口

此方法在所有此類設置的機殼內都通用

因為當時已急著交件了...所以圖片會有點少

缺圖的部份只能以文字解說來補足...希望大家能看的懂

所以各位請看吧^^

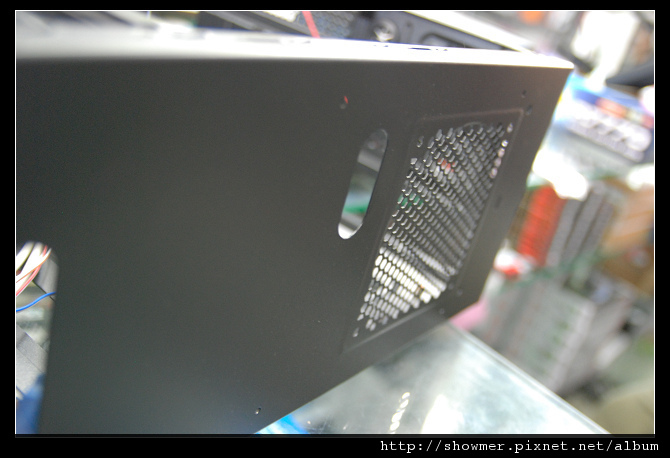

要裝水冷前要先把頂蓋拆開(共六根螺絲與三個卡筍)

再來先裝入主機板...然後再鎖冷排

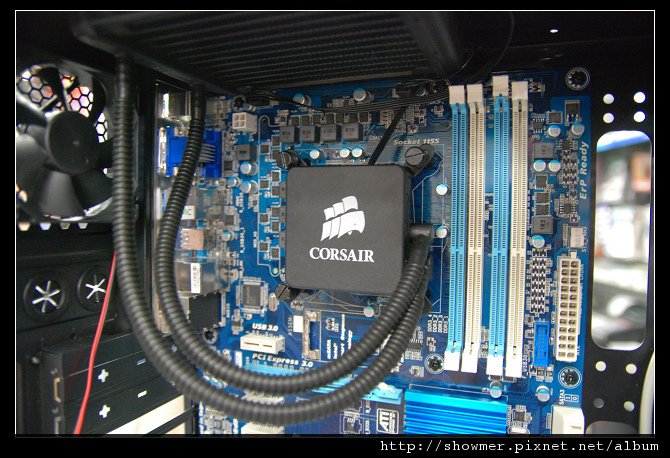

當鎖好冷排後再去上水冷頭

從下圖應該可以看到為何我棄 H80 選 H60 的原因

在這機箱有個點是要注意的

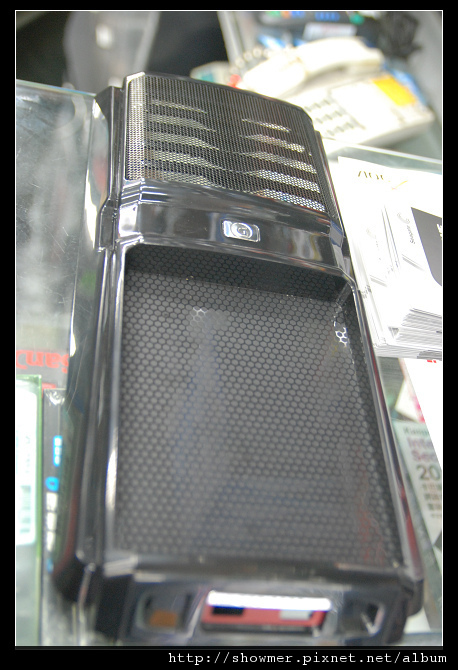

因為此機箱的頂部飾板對風扇的高度有所限制

所以排氣方面仍要使用機殼原始設定的風扇(1CM)

因為H60的原始設定為單風扇...原廠包內只給四根長螺絲

所以這邊狐仔只使用了兩跟長螺絲來固定冷排(負重強度100%足夠...不用擔心)

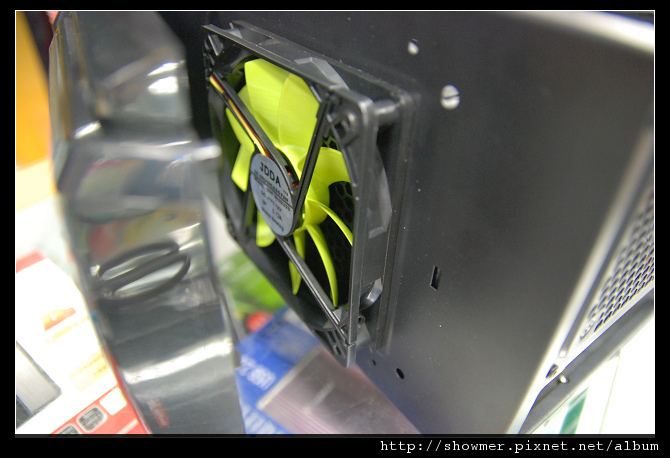

為了避免風扇的共震...要改裝的朋友可先從機箱內用兩根自攻牙螺絲先固定住風扇

然後再自攻牙的平面處貼上泡綿式雙面膠當減震墊

再拿兩根長螺絲從機箱外固定冷排...完成後就可以把飾板蓋回去了(因有卡筍所以不用再上螺絲了)

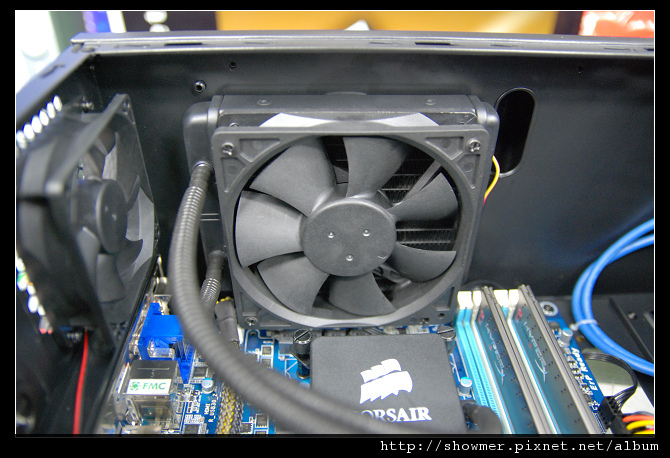

接下來再把H60原廠風扇所上冷排...用對冷排吹風的設定

(這樣裝應該要叫H65才對XD)

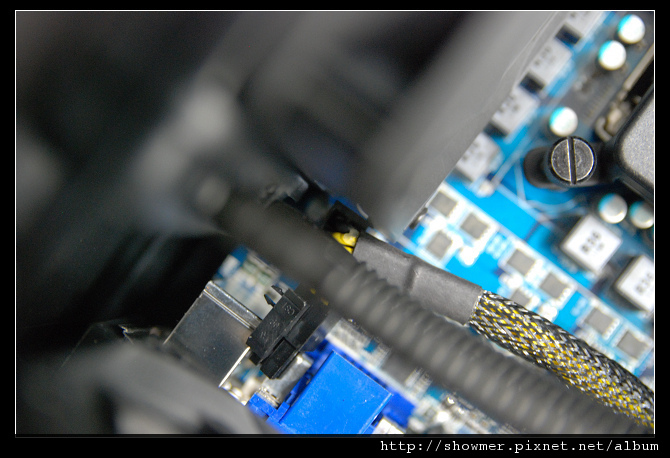

從這角度可以看到 GIGABYTE 的 H77-D3H 所設訂的 ATX 12V 多麼剛剛好的閃過去

以上安裝完成...各位最關心的噪音問題則因為冷排上的兩顆風扇轉速都極低

所以幾乎聽不到噪音...不是很燙的i5-3450全速運作大約在41-45度

有疑問的朋友可以到粉絲團跟我討論^^
