前些日子，有家叫 Actiontec 的公司開始進入台灣的媒體版面
對於這家公司，我想大多數人都是陌生的，所以狐仔這一篇介紹就先從說故事開始吧
Actiontec 為美國前三大的 CPE (Customer Premise Equipment) 寬頻設備供應商，客戶包含北美知名電通廠商 AT&T、Telus、Qwest
範圍函蓋了 電信產業 與 MOD 產業，近期更專注於發展行動裝置間的應用方案
為此目標更率先於各廠商在2012年10月以冠軍之姿通過了 Wifi 聯盟所發展的無線影像傳輸技術 Miracast
更在不久前發表了應用此技術的 Actiontec 的 ScreenBeam 系列產品
在這場發表會中我們已經可以了解到 Actiontec 身為第一家取得 Miracast 認證的先驅者
於這一塊的能力是如何的領先群雄
但口說無憑光現場看看是不夠的

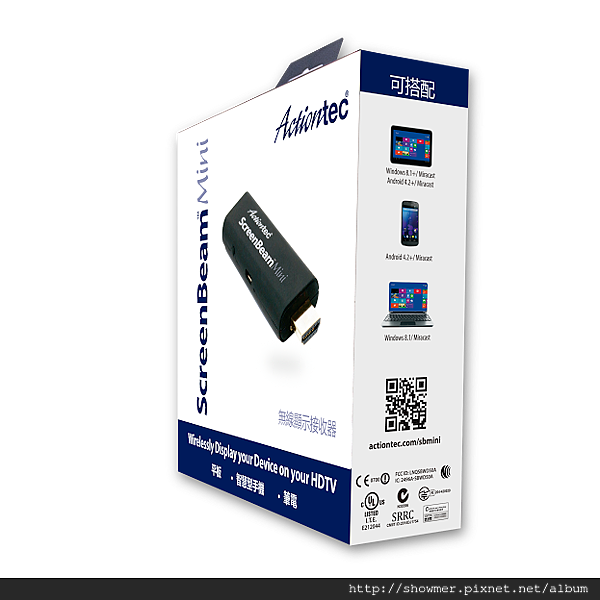

所以現在也請大家跟著我們一起來試玩這一台入門款的 ScreenBeam mini 迷你無線顯示接收器
並且好好的驗證一番
註解：截稿前看到原廠 Actiontec Taiwan facebook 公告 2014/5/29 Actiontec ScreenBeam Mini 獲得 Wi-Fi Alliance Miracast 認證， 特別更新補充上來。再次證明 Actiontec ScreenBeam Miracast 無線顯示技術領先 並 提供極佳的使用體驗。
(點圖可前往 WiFi 聯盟官方網站認證列表)
產品一些應體規格之類的東西就請各位點連結去了解一下，今天直接切入主題吧
先從什麼是 Miracast 開始
Miracast是由Wi-Fi聯盟於2012年所制定，以Wi-Fi直連（Wi-Fi Direct）為基礎的無線顯示標準。
支援此標準的3C裝置可透過無線方式分享視訊畫面，例如手機可透過Miracast將影片或照片直接在電視或其他裝置播放而無需任何連接線，也不需透過無線存取點。
所採用的，是類似於藍牙的點對點連線技術，依據Wi-Fi聯盟所制定的技術白皮書，Miracast可以讓Wi-Fi裝置，直接與另一台Wi-Fi裝置進行連線
因此即使是不同品牌的裝置，只要經過了Miracast的認證，彼此之間就能快速互相連結，完全不需透過無線基地台做為中介
基於此技術所產生的 ScreenBeam Mini 理所當然的 "不需設定!! 不需下載APP" ！！不需透過 AP 即可馬上使用
與 Airplay 或是 DLNA 都需要透過 "無線基地台" 來進行聯線的方式完全不同
只要將撥放端直接與其聯線便可以完成無線影像傳輸的準備工作，極其簡單方便
更可以有效降低資料封包傳輸的延持時間(此部份印證請見 Actiontec體驗會 - ScreenBeam 無線影像新主張 )
目前市場端碰的到的機器預設語言是英文，對於英文有障礙的朋友不用擔心
狐仔教你怎樣改(未來台灣正式版最少會有繁體中文說明書)
由於 ScreenBeam Mini 本身沒有控制按鈕，所以要變更畫面顯示語言時，
必須透過 WINDOWS 8 的市集，去下載 ScreenBeam 的 APP (APP載點請點我前往)
(GOOGLE PLAY 的 APP 將在 Computex2014 後上架)
任何 Windows 8 主機或平板只要有支援 INTEL WiDi 技術的話
透過這個 APP 可以直接調整 ScreenBeam Mini 的設定
如果沒有支援的話也不用太擔心
準備一支隨身碟，依照下列方式設定好後，將設定存入隨身碟
最後利用 ScreenBeam Mini 內附的傳輸+電源兩用線
連接存好設定的隨身碟進行調整就可以了。
在教學方法之時，讓我們也順便看一下這部小巧的機器也些什麼
首先是專用線
你可以接在電視機的USB PORT進行供電，也可以用手機的充電器供電 (大於 5V / 0.5A 即可)
甚至用USB行動電源也OK~~
出去玩的時候想要用飯店的液晶電視看片
小頭的那端理所當然的是接在 ScreenBeam Mini 身上
至於母頭大頭則是上面說的隨身碟插入的地方，
記住!!隨身碟插上以前，先確認 ScreenBeam Mini 已經開機完成!!
利用行動電源與內附的HDMI延長線進行連接與供電~~
USB接口處有個小燈提醒USER目前有開機
接下來，看一下 WINDOWS 8 APP 設定畫面，好讓各位可以變更預設語言~~
因為我們的設備沒有支援INTEL WiDi 技術，所以選擇 "使用USB隨身碟方式設定"
下方選單記得往右，才是 ScreenBeam Mini ，然後下一步
登入後會看到兩個頁面："韌體更新下載頁面" 與 "USB方式離線設定接收器"
韌體更新下載頁面：如果未來有需要時可以利用這邊下載。
下載完先點選隨身碟代號，然後點選右下角 "儲存到USB隨身碟"
USB方式離線設定接收器：將設定修改為想要的項目後，點選下方"儲存到USB隨身碟"
ScreenBeam Mini 可調整的有：選擇接收器顯示語言(更改語系在這裡)，接收器HDMI狀態，螢幕保護時間與隨身碟代號
設定完成存入隨身碟後， 插上共用線，ScreenBeam Mini 就會修改設定並自動重開機
變更完成後，開機畫面
WINDOWS 8 連線方式，因為我的 UX31 目前不在家，
沒辦法測試 INTEL WiDi 連線，
所以利用系統的教學畫面來做個介紹，
利用滑鼠或手指移動到右側的畫面，將 "Charms Menu" 選單叫出，點選"裝置"。
( 預設快速鍵為 WIN鍵+K )
點選選單中的 "投影" 項目
於"投影"選單中點選"增加無線顯示"
從列表中選擇 ScreenBeam Mini 接收器 (圖片中對應的編號應該是SBWD DF0241 )
此時螢幕中會出現一組PIN碼，輸入後即可完成連接並顯示
再來介紹WINDOWS 7連線方法，
一樣是藉由系統的教學畫面來說明，
如果你的電腦支援 WiDi 功能，開啟WINDOWS 選單，
搜尋 應該會出現 INTEL WiDi 的連線程式
啟動 INTEL WiDi 後，就可以找到 ScreenBeam Mini 接收器並連線
至於手機如何連接??
如果是 Miracast READY 的手機，手機點選後會自動配對，不用打ID
首先將 ScreenBeam Mini 開機，保持等待連接狀態(示範手機為 ASUS ZENFONE 6)
打開手機設定頁面 (部分手機在快捷列就有MIRACAST選單，也可以由那邊進入)
點選 "顯示" 項目
進入後，點選 "Miracast" 選單
(非 Miracast READY 的手機，應該是顯示 "無線螢幕分享" 或是 "WIRELESS DISPLAY" )
開啟 "Miracast" 功能，下方就會搜尋到 ScreenBeam Mini ，
由 "DF0241" 可以確認是我們準備連線的螢幕，點選它
此時螢幕應該依序出現 "安全認證中" 及 "已成功連上"
出現下面畫面就表示連線成功了!
ScreenBeam Mini 標榜採取點對點連線，所以不需要透過AP，也可以減少延遲感
(由上面的圖各位可以注意到，WIFI符號有兩個，一個是我房間的WIFI，另一個就是 Miracast )
所以我們測試一下延遲的時間，利用 ASUS ZENFONE 6 內建的馬錶來跑看看吧!
從上面的圖可以看到，延遲時間大約只有 0.11 ～ 0.14 秒，
這樣的延遲感，除非是玩FPS遊戲，一般影片欣賞或是玩玩 萌夯大狩獵 都是沒問題的!
影片觀賞時的狀態，可以參考下面幾張圖片
幾乎無誤差的感覺是目前業界產品延遲時間最短
且輸出品質極佳，不會出會畫面撕裂或是格子化的情況
另外一個強項，就是出門時去跟客戶做簡報，
以往，你需要帶著筆電、變壓器、投影機，大包小包的出門，
現在，你只需要一台智慧型手機，投影機(這台客戶端一邊都已經有了)，再加上 ScreenBeam Mini !
PowerPoint 無壓力
EXCEL 也沒問題
最後介紹離開的方法
通常，手機的下拉式選單會有 "中斷連線" 的選項，點選它
沒有的話，進入 Miracast 的選單，也可以中斷連線
稍待一下，螢幕即可回復到 "等待連接" 狀態
如果只有支援 Wireless Display 而非 Miracast 呢??
那就要利用 PIN碼 來配對手機與 ScreenBeam Mini ( 方法請參考WIN 8 )
到此講了很多，圖片不容易看懂？沒關係~~~來看影片說明 (感謝蛋塔哥的 ZenFone 6 示範)
我們在影片中告訴你它是如何工作外更直接用一鏡到底的方式來說明其在無線影像傳輸的高品質畫面
以上報告完畢
很有沒十分簡單非常容易的感覺了？
基本上，這已是目前市場端最威猛的無線影像傳輸設備了
能達成如影片中所示範的動畫即時無線播放的話
無論你要打 GAME 或是工作上需要簡報
只要所在地有著搭配有HDMI輸入端的投影機(EX:琉璃奧圖碼 OPTOMA EX556 Projector )或 TV
就可以輕鬆達成直接用手機進行簡報的目標
對於操作與驗證影片中還有不了解部份的朋友可以多加討論
